Диаметр отверстия под резьбу: таблица размеров по ГОСТ и расчет

Методика нарезания

Ручным метчиком проводить нарезку можно соблюдая следующие этапы:

• высверлить проем под резьбу соответствующих диаметра и глубины;
• провести его зенкование;
• закрепить метчик в держателе или воротке;
• выставить его перпендикулярно рабочей полости, в которой будет осуществляться нарезание;
• ввинчивать метчик с легким нажимом по часовой стрелке в отверстие, подготовленное заранее под нарезание резьбы;
• через каждый полуоборот выворачивать метчик назад, чтобы срезать стружку.

Система резьб

Для охлаждения и смазывания поверхностей в процессе резки важно использовать смазочные материалы: машинное мало, олифу, керосин и тому подобные. Неправильно подобранная смазка может привести к некачественному результату нарезки

Параметры отверстия

Различают следующие параметры резьбы:

• диаметры (внутренний, внешний и так далее);
• форму профиля, его высоту и угол;
• шаг и вхождение;
• прочие.

Условием соединения деталей между собой является полное совпадение показателей внешней и внутренней резьбы. В случае, если какая-то из них выполнена без соблюдения требований, то крепление будет ненадежным. Крепление может быть болтовым или шпилечным, которые кроме основных деталей включают в себя гайки и шайбы. В скрепляемых деталях перед соединением формируют отверстия, а затем проводят нарезание.

При сквозном выполнении диаметр отверстия должен быть на 5-10% больше размера болта или шпильки, тогда выполняется условие:

d_отв = (1,05..1,10)×d,  (1),

где d – номинальный диаметр болта или шпильки, мм.

Для определения размера отверстия второй детали расчет ведут так: из значения номинального диаметра (d) вычитают величину шага (Р) – полученный результат является искомым значением:

d_отв = d – P,  (2).

Результаты расчетов наглядно демонстрирует таблица диаметров отверстий под резьбу, составленная по данным ГОСТ 19257-73, для размеров 1-1,8 мм с малым и основным шагами.

Диаметр номинальный, мм	Шаг, мм	Размер отверстия, мм
1	0,2	0,8
1	0,25	0,75
1,1	0,2	0,9
1,1	0,25	0,85
1,2	0,2	1
1,2	0,25	0,95
1,4	0,2	1,2
1,4	0,3	1,1
1,6	0,2	1,4
1,6	0,35	1,25
1,8	0,2	1,6
1,8	0,35	1,45

Немаловажным параметром является глубина сверления, которая вычисляется из суммы таких показателей:

• глубины ввинчивания;
• запаса внешней резьбы ввинчиваемой детали;
• ее недореза;
• фаски.

При этом 3 последних параметра справочные, а первый вычисляется через коэффициенты учета материала изделия, которые равны для изделий из:

• стали, латуни, бронзы, титана – 1;
• чугунов серого и ковкого – 1,25;
• легких сплавов – 2.

Таким образом, глубина ввинчивания составляет произведение коэффициента учета материала на номинальный диаметр, и выражается в миллиметрах.

Таблицы выбора диаметра сверла под резьбу

При выполнении внутренней резьбы под нее предварительно сверлится отверстие. Оно не равно диаметру резьбы, так как при нарезании часть материала не удаляется в виде стружки, а выдавливается, увеличивая размер выступов. Потому перед нанесением необходимо выбрать диаметр сверла под резьбу. Это можно сделать по таблицам. Они есть для каждого типа резьбы, но приведем наиболее популярные — метрическую, дюймовую, трубную.

Метрическая резьба	Дюймовая резьба	Трубная резьба
Диаметр резьбы, дюймы	Шаг резьбы, мм	Диаметр сверла, мм	Диаметр резьбы, дюймы	Шаг резьбы, мм	Диаметр сверла, мм	Диаметр резьбы, дюймы	Диаметр отверстия под резьбу, мм
M1	0.25	0,75	3/16	1.058	3.6	1/8	8,8
M1,4	0,3	1,1	1/4	1.270	5.0	1/4	11,7
M1.7	0,35	1,3	5/16	1.411	6.4	3/8	15,2
M2	0,4	1,6	3/8	1.588	7.8	1/2	18,6
M2.6	0,4	2,2	7/16	1.814	9.2	3/4	24,3
M3	0,5	2,5	1/2	2,117	10,4	1	30,5
M3,5	0,6	2,8	9/16	2,117	11,8	—	—
M4	0,7	3,3	5/8	2,309	13,3	11/4	39,2
M5	0,8	4,2	3/4	2,540	16,3	13/8	41,6
M6	1,0	5,0	7/8	2,822	19,1	11/2	45,1
M8	1,25	6,75	1	3,175	21,3	—	—
M10	1,5	8,5	11/8	3,629	24,6	—	—
M12	1,75	10,25	11/4	3,629	27,6	—	—
M14	2,0	11,5	13/8	4,233	30,1	—	—
M16	2,0	13,5	—	—	—	—	—
M18	2,5	15,25	11/2	4,33	33,2	—	—
M20	2,5	17,25	15/8	6,080	35,2	—	—
M22	2,6	19	13/4	5,080	34,0	—	—
M24	3,0	20,5	17/8	5,644	41,1	—	—

Еще раз обращаем ваше внимание что диаметр сверла под резьбу дан для крупной (стандартной резьбы)

Таблица размеров сверла и отверстий под метрическую и дюймовую резьбу

Рассмотрим результаты расчетов из ГОСТ 19257-73:

1. Под резьбу М3 необходим метчик, для которого стандартный шаг – 0,5, сверла – 2,5 мм.
2. Под резьбу М4 необходим метчик, для которого стандартный шаг – 0,7, сверла – 3,3 мм.
3. Под резьбу М5 необходим метчик, для которого стандартный шаг – 0,8, сверла – 4,2 мм.
4. Под резьбу М6 необходим метчик, для которого стандартный шаг – 1,0, сверла – 5,0 мм.
5. Под резьбу М8 необходим метчик, для которого стандартный шаг – 1,25, сверла – 6,75 мм.
6. Под резьбу М10 необходим метчик, для которого стандартный шаг – 1,5, сверла – 8,5 мм.
7. Под резьбу М12 необходим метчик, для которого стандартный шаг – 1,75, сверла – 10,25 мм.
8. Под резьбу М16 необходим метчик, для которого стандартный шаг – 2,0, сверла – 13,5 мм.

Несмотря на то что метрическая система исчислений является наиболее популярной, рекомендуем ознакомиться с таблицей диаметров сверл под резьбу:

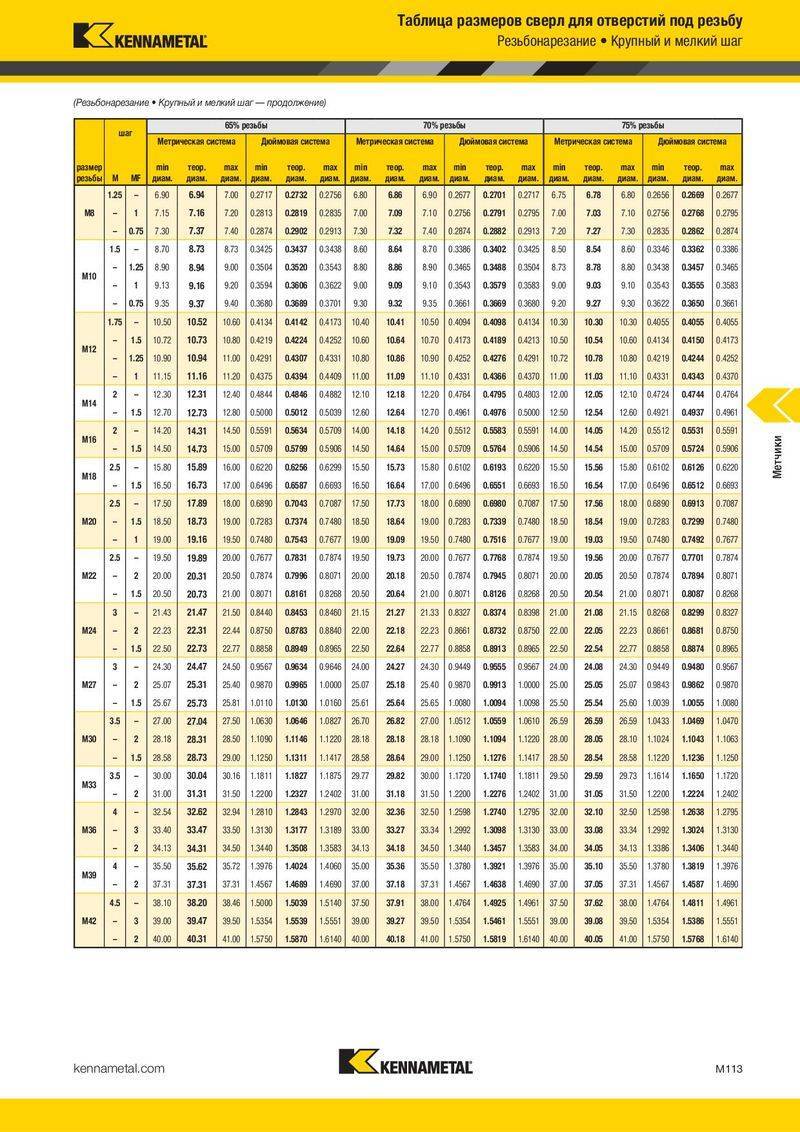

Купить набор винтовой резьбовой с AliExpress от 105 рублей →

Приспособления

Ручные или автоматические способы нарезания обеспечивают результаты различных классов точности и шероховатости. Так, основным инструментом остается метчик, представляющий собой стержень с режущими кромками.

Устройство метчика

Метчики бывают:

• ручными, для выполнения метрической (М1-М68), дюймовой – ¼-2ʺ, трубной – 1/8-2ʺ;
• машинно-ручными – насадки на сверлильные и прочие станки, используются для тех же размеров, что и ручные;
• гаечными, которые позволяют нарезать сквозной вариант для тонких деталей, с номинальными размерами 2-33 мм.
• Под нарезание метрической резьбы используют комплект стержней – метчиков:
• черновой, имеющий удлиненную заборную часть, состоящую из 6-8 витков, и маркирующийся одной риской у основания хвостовика;
• средний – с заборной частью средней длины в 3,5-5 витков, и маркировкой в виде двух рисок;
• чистовой имеет заборную часть всего в 2-3 витка, без рисок.

Контроль допуска расположения метрической резьбы

При ручной нарезке, если шаг превышает 3 мм, то используют 3 метчика. Если шаг изделия менее 3 мм – достаточно двух: чернового и чистового.

Метчики, применяемые к малой метрической резьбе (М1-М6), имеют 3 канавки, по которым отводится стружка, и усиленный хвостовик. В конструкции остальных – 4 канавки, а хвостовик проходной.

Диаметры всех трех стержней под метрическую резьбу увеличиваются от чернового к чистовому. Последний стержень под резьбу должен иметь диметр равный ее номинальному.

Метчики крепятся в специальные приспособления – держатель инструментов (если он небольшого размера) или вороток. С помощью них осуществляется вворачивание режущего стержня в отверстие.

Подготовку отверстий к нарезке проводят с помощью сверл, зенкеров и токарных станков. Сверлением его образуют, а зенкерованием и растачиванием увеличивают его ширину и повышают качество поверхности. Приспособления используются для цилиндрических и конических форм.

Шаг резьбы

Сверло представляет собой металлический стержень, состоящий из цилиндрического хвостовика и винтовой режущей кромки. К их основным геометрическим параметрам относятся:

• угол винтового подъема, как правило, составляющий 27°;
• угол заострения, который может быть 118° или 135°.

Зенкеры для цилиндрических форм называют цековками. Они представляют собой металлические стержни с двумя, закрученными в спираль резцами и неподвижной направляющей цапфой, чтобы ввести зенкер в полость.

Технология нарезания резьбы в отверстиях гост резьба

Перед началом формирования резьбовых канавок с помощью инструмента сверлится отверстие. В зависимости от конструктивных особенностей оно может быть сквозным или глухим. Сверло сконструировано так, что винтовая поверхность выводит основную часть стружки. Но следует помнить, что внутри может оставаться определенная часть остатков от сверления. Поэтому, если позволяет масса и внешние параметры, производят вытряхивание на специальные уловители.

На громоздких изделиях подобные операции выполнить трудно, поэтому выдувают струей сжатого воздуха.

Внимание! Органы зрения и дыхания должны быть защищены от продуктов, которые могут оказаться внутри отверстий. Начинающие мастера часто интересуются, какой диаметр должен быть в отверстии, где требуется нарезать резьбу. Самое простое – это воспользоваться формулой:

Самое простое – это воспользоваться формулой:

Начинающие мастера часто интересуются, какой диаметр должен быть в отверстии, где требуется нарезать резьбу. Самое простое – это воспользоваться формулой:

D_отв = 0,8·М, мм,

здесь D_отв – диаметр отверстия, мм; М – размер метрической резьбы по номеру.

Для большинства металлов подобное определение будет достаточным. Возможно, потребует приложить несколько большее усилие при выполнении работы, но результат будет удовлетворительным.

Например, для М6 нетрудно подсчитать по приведенной формуле требуемое значение сверла по металлу. Оно получится равным D_отв = 6 · 0,8 =4,8 мм.

Для более точного определения используют специальные таблицы.

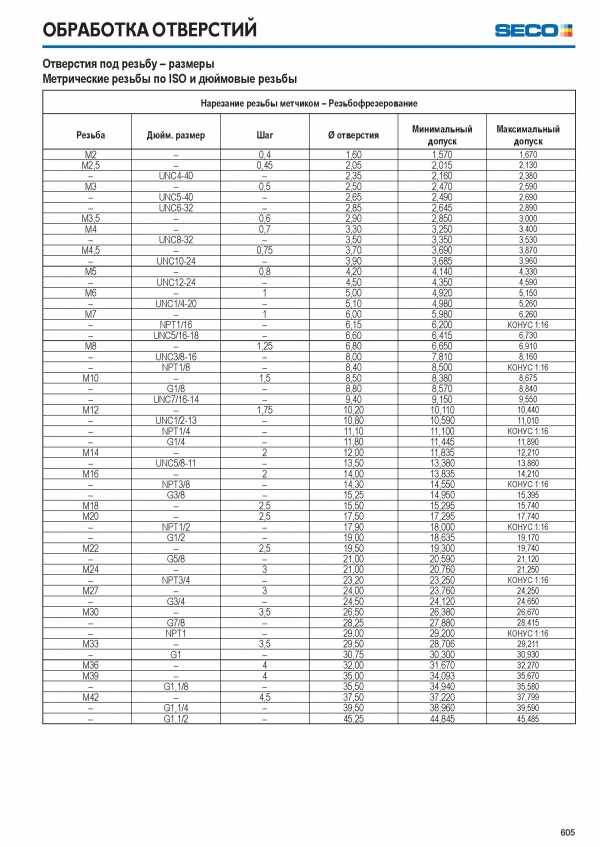

Таблица 1: Размеры отверстий для нарезания метрической резьбы гост резьба

Номи-нальный диаметр	Стандартный шаг	Мелкий шаг
Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр с учетом смятия, мм	Рекомен- дуемый диаметр сверла, мм	Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр с учетом смятия, мм	Рекомен- дуемый диаметр сверла, мм
М4	0,70	3,393	3,323	3,3	0,50	3,567	3,517	3,5
М5	0,80	4,307	4,227	4,2	0,50	4,567	4,517	4,5
М6	1,00	5,133	5,033	5,0	0,75	5,350	5,275	5,3
М7*	1,00	6,133	6,033	6,0	0,80	6,307	6,227	6,2
М8	1,25	6,917	6,792	6,8	1,00	7,133	7,033	7,0
М9*	1,25	7,917	7,792	7,8	1,00	8,133	8,033	8,0
М10	1,50	8,700	8,550	8,6	1,25	8,917	8,792	8,8
М11*	1,50	9,700	9,550	9,6	1,00	10,133	10,033	10,0
М12	1,75	10,484	10,309	10,3	1,50	10,700	10,550	10,6
М13*	1,75	11,484	11,309	11,3	1,50	11,700	11,550	11,6
М14	2,00	12,267	12,067	12,1	1,50	12,700	12,550	12,6
М15*	2,00	13,267	13,067	13,1	1,75	13,484	13,309	13,3
М16	2,50	13,834	13,584	13,6	1,50	14,700	14,550	14,6
М18	2,50	15,834	15,584	15,6	1,50	16,700	16,550	16,6
М20	2,50	17,834	17,584	17,6	1,50	18,700	18,550	18,6
М22	2,50	19,834	19,584	19,6	2,00	20,267	20,067	20,1
М24	3,00	21,400	21,100	21,1	2,00	22,267	22,067	22,1
М25*	3,00	22,400	22,100	22,1	2,00	23,267	23,067	23,1
М27	3,00	24,400	24,100	24,1	2,00	25,267	25,067	25,1
М30	3,50	26,967	26,617	26,6	2,50	27,834	27,584	27,6
М33	3,50	29,967	29,617	29,6	2,50	30,834	30,584	30,6
М36	4,00	32,534	32,134	32,1	3,00	33,400	33,100	33,1
М39	4,00	35,534	35,134	35,1	3,00	36,400	36,100	36,1
М40*	4,00	36,534	36,134	36,1	3,00	37,400	37,100	37,1
М42	4,50	38,100	37,650	37,7	3,50	38,967	38,617	38,6
М45	4,50	41,100	40,650	40,7	3,50	41,967	41,617	41,6
М48	5,00	43,667	43,167	43,2	4,00	44,534	44,134	44,1

* – специальные типы резьбы.

Таблица 2: Размеры отверстий для нарезания дюймовой резьбы гост резьба

Номи- нальный диаметр	Стандартный шаг	Мелкий шаг
Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр сучетом смятия, мм	Рекомен- дуемый диаметр сверла, мм	Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр сучетом смятия, мм	Рекомен- дуемый диаметр сверла, мм
1/16″	0,40	1,203	1,163	1,2	0,30	1,328	1,298	1,3
1/12″	0,50	1,636	1,586	1,6	0,45	1,727	1,682	1,7
1/8″	0,60	2,598	2,538	2,5	0,50	2,742	2,692	2,7
1/10″	0,65	1,915	1,850	1,9	0,55	2,063	2,008	2,0
1/6″	0,70	3,561	3,491	3,5	0,50	3,753	3,703	3,7
3/16″	1,00	3,801	3,701	3,7	0,80	4,069	3,989	4,0
1/4″	0,75	5,629	5,554	5,6	0,75	5,700	5,625	5,6
5/16″	0,95	7,024	6,929	6,9	0,80	7,244	7,164	7,2
3/8″	1,10	8,468	8,358	8,4	0,95	8,702	8,607	8,6
7/16″	1,30	9,863	9,733	9,7	1,10	10,159	10,049	10,0
1/2″	1,55	11,210	11,055	11,1	1,34	11,539	11,405	11,4
9/16	1,60	12,750	12,590	12,6	1,40	13,074	12,934	12,9
3/4″	1,65	17,464	17,299	17,3	1,50	17,750	17,600	17,6
1″	2,54	22,959	22,705	22,7	1,89	23,762	23,573	23,6
1 1/4″	3,25	28,627	28,302	28,3	2,80	29,324	29,044	29,0
1 1/2″	4,25	34,015	33,590	33,6	3,72	34,876	34,504	34,5
1 3/4″	5,20	39,452	38,932	38,9	4,35	40,680	40,245	40,2
2″	6,34	44,707	44,073	44,1	5,64	45,913	45,349	45,3

Таблица размеров сверла и отверстий под метрическую и дюймовую резьбу

Рассмотрим результаты расчетов из ГОСТ 19257-73:

1. Под резьбу М3 необходим метчик, для которого стандартный шаг – 0,5, сверла – 2,5 мм.
2. Под резьбу М4 необходим метчик, для которого стандартный шаг – 0,7, сверла – 3,3 мм.
3. Под резьбу М5 необходим метчик, для которого стандартный шаг – 0,8, сверла – 4,2 мм.
4. Под резьбу М6 необходим метчик, для которого стандартный шаг – 1,0, сверла – 5,0 мм.
5. Под резьбу М8 необходим метчик, для которого стандартный шаг – 1,25, сверла – 6,75 мм.
6. Под резьбу М10 необходим метчик, для которого стандартный шаг – 1,5, сверла – 8,5 мм.
7. Под резьбу М12 необходим метчик, для которого стандартный шаг – 1,75, сверла – 10,25 мм.
8. Под резьбу М16 необходим метчик, для которого стандартный шаг – 2,0, сверла – 13,5 мм.

Несмотря на то что метрическая система исчислений является наиболее популярной, рекомендуем ознакомиться с таблицей диаметров сверл под резьбу:

Параметры отверстия

Различают следующие параметры резьбы:

• диаметры (внутренний, внешний и так далее);
• форму профиля, его высоту и угол;
• шаг и вхождение;
• прочие.

Условием соединения деталей между собой является полное совпадение показателей внешней и внутренней резьбы. В случае, если какая-то из них выполнена без соблюдения требований, то крепление будет ненадежным.

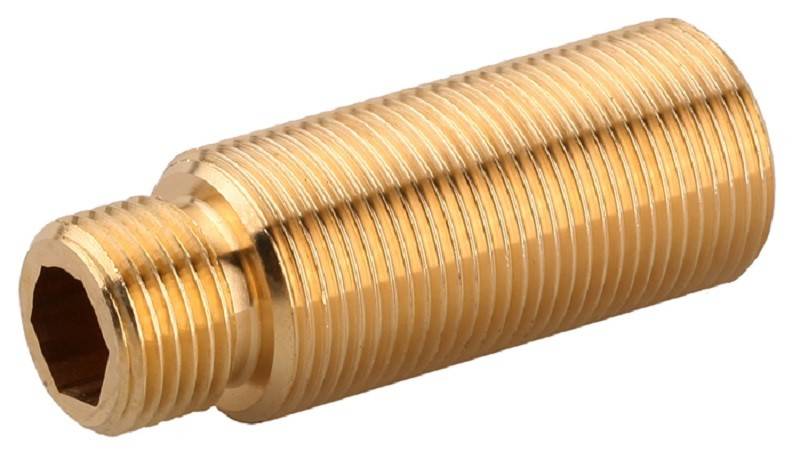

Внешняя резьба

Крепление может быть болтовым или шпилечным, которые кроме основных деталей включают в себя гайки и шайбы. В скрепляемых деталях перед соединением формируют отверстия, а затем проводят нарезание.

При сквозном выполнении диаметр отверстия должен быть на 5-10% больше размера болта или шпильки, тогда выполняется условие:

d_отв = (1,05..1,10)×d,  (1),

где d – номинальный диаметр болта или шпильки, мм.

Для определения размера отверстия второй детали расчет ведут так: из значения номинального диаметра (d) вычитают величину шага (Р) – полученный результат является искомым значением:

d_отв = d — P,  (2).

Результаты расчетов наглядно демонстрирует таблица диаметров отверстий под резьбу, составленная по данным ГОСТ 19257-73, для размеров 1-1,8 мм с малым и основным шагами.

Диаметр номинальный, мм	Шаг, мм	Размер отверстия, мм
1	0,2	0,8
1	0,25	0,75
1,1	0,2	0,9
1,1	0,25	0,85
1,2	0,2	1
1,2	0,25	0,95
1,4	0,2	1,2
1,4	0,3	1,1
1,6	0,2	1,4
1,6	0,35	1,25
1,8	0,2	1,6
1,8	0,35	1,45

Немаловажным параметром является глубина сверления, которая вычисляется из суммы таких показателей:

• глубины ввинчивания;
• запаса внешней резьбы ввинчиваемой детали;
• ее недореза;
• фаски.

При этом 3 последних параметра справочные, а первый вычисляется через коэффициенты учета материала изделия, которые равны для изделий из:

• стали, латуни, бронзы, титана – 1;
• чугунов серого и ковкого – 1,25;
• легких сплавов – 2.

Внутренняя резьба на муфте-бочонке

Таким образом, глубина ввинчивания составляет произведение коэффициента учета материала на номинальный диаметр, и выражается в миллиметрах.

Профиль и размеры конической дюймовой резьбы с углом профиля 60 градусов

Данная таблица показывает какие могут быть отклонения по уклону и по шагу профиля.

Видео: нарезание трубной конической резьбы.

Что касается дополнительных креплений, то зачастую используют шплинты в качестве соединительных деталей, поскольку трубопроводы могут подвергаться вибрации как постоянной, так и периодической.

Все дело в том, что данный тип соединения имеет свойство раскручиваться, то во избежание этого используются шплинты для таких соединений. Особенно это касается мест прокладывания трубопроводов под магистралями, где имеется постоянное движение автотранспорта, что создает вибрации.

Резьба представляет собой винтовую канавку определенного профиля, прорезанную на цилиндрической или конической поверхностях. На токарных станках ее выполняют посредством двух равномерных движений — вращения заготовки и поступательного перемещения режущего инструмента вдоль ее оси. Применяемые резьбы можно разделить на ряд групп: 1) по расположению — на наружные и внутренние; 2) по назначению — на крепежные и ходовые; 3) по форме исходной поверхности — на цилиндрические и конические; 4) по направлению — на правые и левые; 5) по форме профиля — на треугольные, прямоугольные, трапецеидальные, круглые; 6) по числу заходов — на одно и многозаходные. Крепежные резьбы чаще всего имеют треугольный профиль. Они используются для соединения различных деталей.- Ходовые резьбы служат для преобразования вращательного движения в поступательное. К ним относятся резьбы с трапецеидальным и реже прямоугольным профилем. Конические резьбы обеспечивают высокую герметичность соединения и поэтому применяются в местах, находящихся под повышенным давлением жидкостей и газов. У правых резьб винтовая канавка имеет направление по ходу часовой стрелки (если смотреть с торца детали), у левых — наоборот. Однозаходными называются резьбы, имеющие одну винтовую канавку. В многозаходных резьбах выполнено несколько параллельных винтовых канавок, равномерно расположенных по окружности. Число заходов резьбы можно определить по количеству начал винтовых канавок на торце детали.

Область применения и инструменты.

Круглые плашки применяются для нарезания наружных резьб треугольного профиля на деталях, к которым не предъявляют высоких требований соосности резьбы с другими поверхностями. Пределы выполняемых резьб ограничиваются механическими свойствами обрабатываемого металла. Так, например, на токарных станках» круглыми плашками нарезают резьбы на стальных деталях с шагом примерно до 2 мм. Для более мягких цветных металлов этот предел может быть увеличен. Резьбы с крупным шагом предварительно прорезают резцом, а затем калибруют плашками. Круглые плашки (рис. 118, а) по внешнему виду напоминают гайку, в которой для создания режущих кромок просверлены стружечные отверстия (от 3 до 8 в зависимости от размера). Рабочая часть плашки для цилиндрических резьб состоит из трех участков: двух крайних — режущих и среднего — калибрующего. Режущие части плашки конические с углом конуса 2ф = 50-60°. Калибрующая часть цилиндрическая, Она придает резьбе окончательные размеры и обеспечивает направление плашке в процессе резания. Геометрическая форма зуба плашки создается передним углом у который выполняют заточкой в пределах 15-20° (для плашек централизованного изготовления). При резании твердых металлов его рекомендуется уменьшать до 10-12°, а для мягких — увеличивать4 до 20-25°. Задний угол а выполняют затылованием только на режущих частях в пределах 6-8°. Для крепления в плашкодержателе или резьбонарезном патроне на наружной поверхности плашки предусмотрены конические углубления и угловой паз. Угловой паз плашки позволяет при необходимости Разрезать плашку шлифовальным кругом по перемычке (рис. 118, б) и регулировать ее диаметр в пределах 0,1- 0,3 мм. Круглые плашки общего назначения изготавливаются для следующих резьб: метрических с крупным шагом Ml — М68; метрических с мелкими шагами М1Х0,2 — М135Х6; дюймовых 1/4-2″; трубных 1/8-1l/2″. Плашки должны обеспечить нарезание резьб 2-го класса точности. Плашки для конических резьб более широкие и имеют только одну режущую часть со стороны большего диаметра. Особенность работы плашек состоит в том, что в процессе прорезания винтовой канавки участвует не только режущая, но и калибрующая часть.

Такие плашки изготавливаются для резьб от 1/16″ до 2″. Плашки выполняются из легированной стали 9ХС или быстрорежущих сталей Р9 и Р18. На плашках маркируются обозначение резьбы, класс точности (только 3-й), марка стали (9ХС не указывается), буква Л для левых резьб.

Дедовский способ: как подобрать сверло под метчик

Доброго дня, дорогие читатели!

Не знаю, приходилось ли вам сталкиваться с таким инструментом, как метчик. Но, если работаете с крепежом, то рано или поздно вы столкнетесь с этим. Даже если вы не строитель, вы можете ощутить полезность этого инструмента.

Итак, спросим у Википедии: что такое метчик?

Метчѝк — инструмент для нарезания внутренних резьб, представляет собой винт с прорезанными прямыми или винтовыми стружечными канавками, образующими режущие кромки.

То есть, удобство в том, что можно просверлить отверстие в металле и нарезать там резьбу, чтобы потом можно было вкручивать резьбовой крепеж.

Комплект метчиков 1 и 2 номер (фото взято с сайта: maxidom.ru)

В ЧЕМ СЛОЖНОСТЬ?

Однако, хоть метчики и прочные, но они не предназначены для того, чтобы делать отверстие. Поэтому сначала необходимо проделать отверстие

И тут сложность состоит в том, что важно не ошибиться в диаметре сверла

Сделаете отверстие больше — резьба получится маленькая и быстро скосится (или вообще не будет места для резьбы), сделаете меньше — запорите метчик. И это еще не все.

Шаг резьбы на метчиках бывает разный, соответственно под каждый шаг будет свой диаметр сверла.

Постоянно носить с собой таблицу, в которой указаны нужные диаметры сверл, тоже не всегда удобно. Поэтому предлагаю вам дедовский способ как подобрать сверло под метчик!

ДЕДОВСКИЙ СПОСОБ

Для больше понятливости разберем сразу на примере:

• Вот вы приобрели болты с основным метрическим шагом М8. Шаг у них: 1,25.
• Теперь необходимо взять метчик 8*1,25.
• Отнимает второе значение от первого: 8-1,25. Получается 6,75.
• Но сверла на 6,75 не бывает, поэтому округляем полмиллиметра в большую сторону. Получается 6,8.
• Выходит, что чтобы успешно нарезать резьбу под 8*1,25, необходимо использоваться сверло 6,8 мм.

Все донельзя просто!

Набор метчиков и плашек (фото взято с сайта: vavilon-s.com)

Успехов вам в нарезании резьбы!

Разновидности кольцевых фрез

На современном рынке представлено большое разнообразие кольцевых фрез по металлу, которые можно разделить на следующие категории:

• сверла корончатые, предназначенные для оснащения магнитных сверлильных станков и отличающиеся самой высокой прочностью;
• фрезы по металлу из быстрорежущей стали, не имеющие никакого дополнительного покрытия на режущей части (отдельные их модели, отличающиеся повышенной устойчивостью к износу и ударным нагрузкам, изготавливают из специальных сортов сталей, содержащих в своем составе до 5% кобальта);
• коронки по металлу твердосплавные, которые могут иметь различное количество напаянных режущих зубьев из твердого сплава.

Корончатые кольцевые сверла с толкателем

К какой бы категории ни относились корончатые сверла, все они выпускаются с унифицированными хвостовиками, что позволяет использовать их в комплекте почти с любым оборудованием.

Методика нарезания

Ручным метчиком проводить нарезку можно выполняя такие этапы:

• засверлить проем под резьбу соответствующих диаметра и глубины;
• провести его зенкование;
• зафиксировать метчик в держателе или воротке;
• выставить его перпендикулярно рабочей пустоты, в которой будет выполняться нарезание;
• вкручивать метчик с не тяжёлым нажимом по часовой стрелке в отверстие, подготовленное заблаговременно под нарезание резьбы;
• через каждый полуоборот выворачивать метчик назад, чтобы обрезать стружку.

Для охлаждения и смазывания поверхностей в процессе резки важно применять смазочные материалы: машинное мало, олифу, керосин и тому аналогичные. Неверно выбранная смазка может привести к некачественному результату нарезки

Параметры отверстия

Различают следующие параметры резьбы:

• диаметры (внутренний, внешний и так далее);
• форму профиля, его высоту и угол;
• шаг и вхождение;
• прочие.

Условием соединения деталей между собой является полное совпадение показателей внешней и внутренней резьбы. В случае, если какая-то из них выполнена без соблюдения требований, то крепление будет ненадежным. Крепление может быть болтовым или шпилечным, которые кроме основных деталей включают в себя гайки и шайбы. В скрепляемых деталях перед соединением формируют отверстия, а затем проводят нарезание.

При сквозном выполнении диаметр отверстия должен быть на 5-10% больше размера болта или шпильки, тогда выполняется условие:

d_отв = (1,05..1,10)×d,  (1),

где d – номинальный диаметр болта или шпильки, мм.

Для определения размера отверстия второй детали расчет ведут так: из значения номинального диаметра (d) вычитают величину шага (Р) – полученный результат является искомым значением:

d_отв = d – P,  (2).

Результаты расчетов наглядно демонстрирует таблица диаметров отверстий под резьбу, составленная по данным ГОСТ 19257-73, для размеров 1-1,8 мм с малым и основным шагами.

Диаметр номинальный, мм	Шаг, мм	Размер отверстия, мм
1	0,2	0,8
1	0,25	0,75
1,1	0,2	0,9
1,1	0,25	0,85
1,2	0,2	1
1,2	0,25	0,95
1,4	0,2	1,2
1,4	0,3	1,1
1,6	0,2	1,4
1,6	0,35	1,25
1,8	0,2	1,6
1,8	0,35	1,45

Немаловажным параметром является глубина сверления, которая вычисляется из суммы таких показателей:

• глубины ввинчивания;
• запаса внешней резьбы ввинчиваемой детали;
• ее недореза;
• фаски.

При этом 3 последних параметра справочные, а первый вычисляется через коэффициенты учета материала изделия, которые равны для изделий из:

• стали, латуни, бронзы, титана – 1;
• чугунов серого и ковкого – 1,25;
• легких сплавов – 2.

Таким образом, глубина ввинчивания составляет произведение коэффициента учета материала на номинальный диаметр, и выражается в миллиметрах.

Основные параметры

В зависимости от различных характеристик выбирают одну из классификаций. Отличительные особенности:

• измерительная система для исчисления – российские ГОСТы. Работа всех отечественных заводов по изготовлению крепежного инструмента настроена на миллиметры, в то время как за границей активно используются дюймы;
• сколько ниток взять для захода – одну, две или три – от этого зависит интенсивность закручивания и наибольшая прочность, самыми распространенными являются двухзаходные;
• геометрические особенности профиля – круг, квадрат, трапеция, треугольник;
• направление развития витков – вправо или влево;
• где находится нарезка по отношению к детали – снаружи, как на шурупах, или изнутри, как на гайках;
• форма самой поверхности – цилиндр или конус. Другими словами, есть ли расширение (на примере шурупа или самореза) к шляпке, или сечение одинаково по всей длине, как у винта или болта;
• назначение изделия, чтобы было понятно, как и какие сверла подобрать под резьбу.

Согласно вышеперечисленным параметрам можно различить ряд разновидностей. Каждая обозначается на чертежах и схемах по-особенному. Напишем, в чем заключаются отличия.

• BSW, UTS, NPT – дюймовая;
• M – метрическая, для нее предусмотрен ГОСТ 9150-2002.
• MK – коническая, ГОСТ 6211-81.
• MJ – цилиндрическая, ГОСТ 6357-81.
• Кр – круглая, для сантехники.
• Tr – трапиецевидная, ГОСТ 9484-81.
• E – с круглым профилем, эдисоновская.
• S – упорная ГОСТ 10177-82.
• S45 – упорная усиленная.
• G и R – трубные.

Эта маркировка не только соответствует надписям на чертежах, но и составляет одну из частей номенклатуры для многочисленных крепежных изделий.

Что это такое?

Сверло-метчик относится к режущим инструментам комбинированного типа. Этот инструмент объединяет 2 вида технологических операций в одну. Высверливание отверстия и нарезание резьбы со сверлом-метчиком происходит одновременно.

Свёрла-метчики в этом случае экономят время, которое понадобится на каждую операцию в отдельности. На массовом производстве с помощью комбинированных инструментов модернизируют операционные процессы, повышают производительность, сокращают время на достижение результатов. Уменьшается число специальных приспособлений, следовательно, понижается себестоимость продукта.

Процесс нарезания

Перед тем, как приступить к нарезке, следует с помощью свёрл проделать в заготовке отверстие. Диаметр отверстия от сверла должен совпадать с внутренним размером резьбы. Когда размер сделанного свёрлами отверстия подобран неправильно, можно сломать инструмент или канавки получатся некачественными.

Например, при нарезке М5 (диаметр канавки составляет 5 мм) следует выбирать сверло под отверстие 4,2 миллиметра. Для нарезания М4 диаметр сверла должен составлять 3,3 миллиметра, а перед работой метчиком М6 предварительно выполняется отверстие сверлом 5 мм. Вычисляется этот показатель с учетом шага резьбы. Шаг можно вычислить математически, но на практике прибегают к таблицам соответствия, где для метчика М5 шаг составляет 0,8, для М4 этот показатель составляет 0,7, для М6 — 1. Из диаметра вычитаем показатель шага и получаем нужный диаметр сверла. При работе с хрупкими металлами, например, чугуном, диаметр сверла следует уменьшить на 0,1 мм по сравнению с рекомендованным в таблице размером.

Формула вычисления диаметра отверстия при работе с трехпроходными метчиками:

До=Дм * 0,8;

здесь: Дм — диаметр метчика.

Тип	Диаметр	Шаг
М1	0,75	0,25
М1,2	0,95	0,25
1,4	1,1	0,3
1,7	1,3	0,36
2,6	1,6	0,4
2,8	1,9	0,4
М3	2,1	0,46
М3	2,5	0,5
М4	3,3	0,7
М5	4,1	0,8
М6	4,9	1
М8	6,7	1,25
М10	8,4	1,5

Таблица 1. Соответствие диаметров резьбы и подготовительного отверстия

Перед началом работы метчик вставляют в квадратный хвостовик — вороток. Воротки могут быть обычными или с трещоткой. Резьба выполняется аккуратно, первый проход делают метчиком №1 до конца

Особое внимание необходимо обратить на направление движения: только по часовой стрелке, при этом необходимо приложить некоторое усилие. Выполняется так: 1\2 оборота по ходу чередуется с 1\4 оборота против хода винта для разрушения стружки

Резьба в дюймах	Наружный Д, мм	Диаметр, в мм	Шаг, мм
1\8″	2,095	0,74	1,058
1\4″	6,35	4,72	1,27
3\16″	4,762	3,47	1,058
5\16″	7,938	6,13	1,411
7\16″	11,112	8,79	1,814
3\8″	9,525	7,49	1,588

Таблица 2. Диаметры отверстия под дюймовые резьбы

Как использовать фильтр на сайте для выбора сверла под резьбу ?

В разделе Сверла по металлу реализован фильтр с параметром «Под резьбу», благодаря которому можно найти нужное сверло буквально в 2 клика мышки:

1. Выбираем резьбу.
2. Жмем «Применить».
3. Получаем подходящие сверла.

Для каких материалов указаны значения в таблице ?

Указанные диаметры отверстий обеспечивают нарезание метрической резьбы в:

• сером чугуне
• сталях углеродистых обыкновенного качества
• сталях конструкционных качественных
• сталях конструкционных легированных
• сталях высоколегированных
• сплавах корозионностойких, жаростойких и жаропрочных
• сталях теплоустойчивых
• алюминиевых литейных сплавах
• меди

Полный список резьб и диаметров можно посмотреть в ГОСТ 19257-73 — официальном техническом документе со всеми нюансами и подробностями.

Перед тем, как приступить к работе рекомендуем озакомиться с практическими советами в статье Как правильно нарезать резьбу метчиком. А еще там можно найти подходящую СОЖ для разных материалов.
