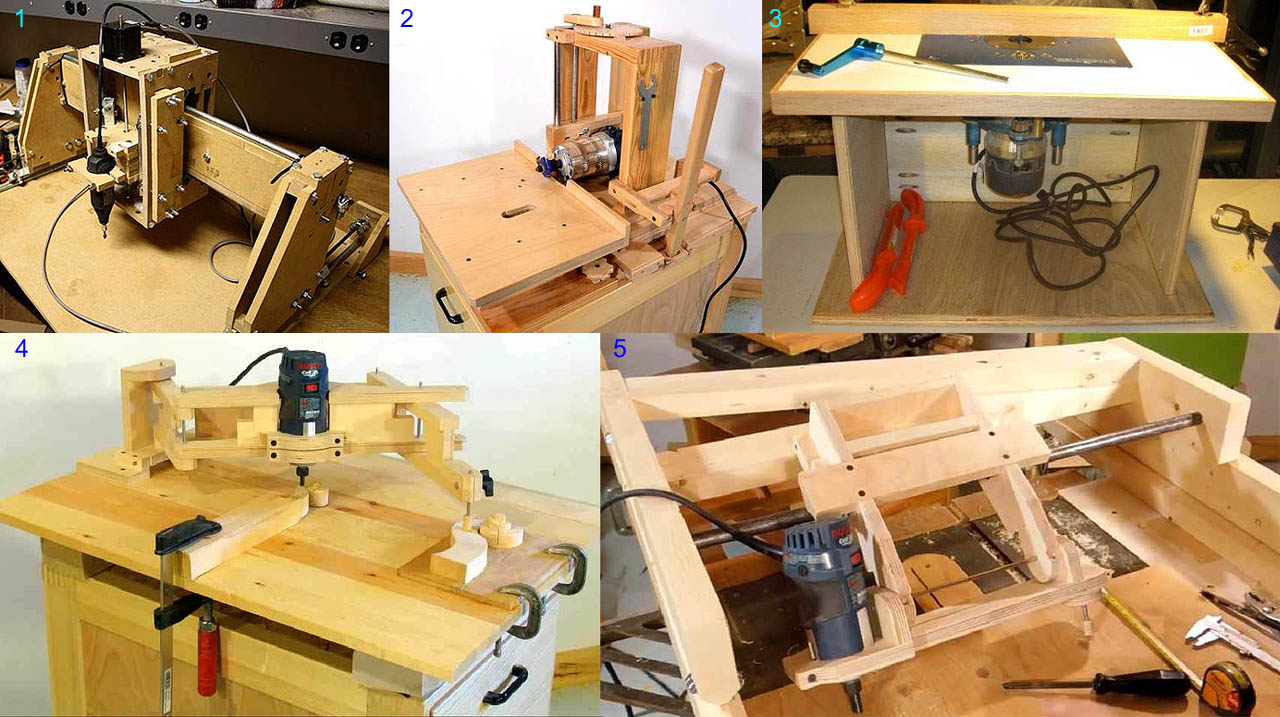

Фрезерный станок по дереву своими руками

Безопасность при работе с техникой

Выбирая ту или иную схему исполнения фрезерованного станка, необходимо обратить внимание на безопасность работы с таким оборудованием

• Для защиты фрезы рекомендуется установить защитный экран, что позволит исключить срыв рабочего инструмента при чрезмерном усилии. Выполнить такой защитный экран можно как из прочного закаленного стекла, так и из перфорированной стальной пластины.
• Станок следует оснастить кнопкой экстренной остановки, причём она должна располагаться в легкодоступном месте, но при этом не мешать работе на оборудовании. Также следует обеспечить качественное освещение рабочей зоны, для чего можно использовать как экономичные светодиоды, так и яркий направленный свет.
• Помните о том, что работать на фрезерном станке можно исключительно в защитных очках и средствах индивидуальной защиты. Это позволит предупредить поражение глаз стружкой, которая может активно разлетаться при обработке древесины.

Изготовление таких фрезерованных станков не представляет особой сложности. Вам лишь необходимо будет позаботиться о наличии качественного чертежа деревообрабатывающих станков для дома своими руками, выбор которого делают в зависимости от типа оборудования и выполняемых в последующем на нём работ по обработке и фрезерованию по дереву. Вы с легкостью сможете сделать, как простейшие агрегаты, которые выполняют лишь несколько операций по обработке древесины, так и универсальные модели, которые отличаются компактными габаритами и способны выполнять широкий спектр работ, полностью обрабатывая древесину, позволяя получать заготовки с различной формой и размерами.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгори. За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильные специалисты рекомендуют выбирать силовой агрегат для оборудования этой категории мощностью не менее 1,4−1,6 кВт. Если предполагается постоянное выполнение больших объёмов работ, данный параметр увеличивают на 20−25%. Достаточно мощная техника выполняет свои функции без перегрузок, что снижает риск поломок, продлевает реальный срок службы. Цена такого фрезерного станка значительно не увеличится. Зато появится возможность устанавливать крупные фрезы.

Для правильной оценки следует одновременно учитывать частоту вращения (диапазон – 10 000−35 000 об/мин). Необходимо помнить о том, что при увеличении диаметра фрезы соответствующим образом возрастает угловая скорость. Если превысить определённый порог, сила трения повысит температуру до потемнения деревянной заготовки (возникновения пламени).

Мнение эксперта

Консультант по подбору инструмента ООО “ВсеИнструменты.ру”

Спросить у специалиста

“Чтобы исключить затруднения при выборе оптимального режима обработки, рекомендуется сделать плавную регулировку скорости вращения шпинделя”.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильными мастерами рекомендуется выбирать силовое устройство для оборудования такой категории с мощностью не менее 1,5 кВт. Когда планируется постоянно выполнять большие объёмы работ, этот показатель нужно увеличить в 4 раза.

Мощные приборы выполняют собственные функции без перегрузки, что понижает вероятность поломки, увеличивает реальные сроки эксплуатации ФОТО: orgstanki.ru

Стоимость подобного изделия сильно не увеличится. Но будет возможность установить крупную фрезу.

Также, чтобы правильно оценить стоимость, нужно принять во внимание и частоту вращения. Требуется учитывать, что при увеличении диаметра фрезы возрастёт и угловая скорость

Когда будет достигнут конкретный порог, трение увеличит температурные показатели, что приведёт к потемнению деревянного изделия.

Статья по теме:

Дополнительные приспособления

Полноценный фрезерный станок должен обеспечивать удобство и безопасность работы. Для этого в его комплектацию должны входить:

• кнопка аварийной остановки;
• поворотный кожух ограждения фрезы;
• система удаления пыли из рабочей зоны;
• автономная подсветка.

Обработка длинных заготовок имеет свои особенности. Изготовление плинтусов, наличников и другой подобной продукции потребует дополнительного устройства – вертикального упора. Он представляет собой доску или лист толстого металла, имеющий вырез под фрезу. Упор крепится вертикально, с его помощью удобно регулировать угол и глубину обработки заготовки.

Универсальный фрезерный станок позволяет обрабатывать как большие, так и мелкие детали. Обрабатывать небольшие заготовки будет удобнее и безопаснее, если на столешнице установить прижимы по типу струбцин. Они должны быть съемными, для их крепления в столешнице сверлят несколько отверстий.

Фрезерование деталей в домашних условиях

Определяясь с типом станка, нужно отталкиваться от работ, которые можно выполнять с его помощью.

Фрезеровать можно:

1. Поверхности деталей, добиваясь получения нужных плоскостей.
2. Создавать пазы, в которые в последующем будут устанавливаться шпонки, например, для монтажа шкивов или зубчатых колес на валах.
3. Нарезать зубья на шестернях или звездочках, эти детали применяют в трансмиссиях машин или коробках перемены передач.
4. Придавать оригинальную форму литым или кованым изделиям, фрезерование производится по специальным программам или моделям (оригиналам).
5. Пропиливать углубления для прохода жидкостей или газов в специальных устройствах.
6. Изготавливать оригинальные медали, жетоны, значки и другие эксклюзивные малоразмерные изделия.

Самодельный фрезерный станок из дрели

Наиболее простой ручной фрезер по дереву, который можно собрать своими руками – это на основе дрели. А в любом строительном магазине вы сможете купить фрезы, сделанные по типу простого сверла. В них есть специальный хвостовик, который точно соответствует параметрам внутреннего диаметра патрона дрели. Нужно лишь вставить режущий инструмент в патрон, и дрель будет выполнять роль ручного фрезерного станка по дереву.

Но учтите момент, что при работе с ручным фрезером на основе дрели, понадобится прочно укрепить заготовку, чтобы она не колебалась и не двигалась. Это и определяет качество работы впоследствии. Лучше всего заготовку крепить струбцинами, и чем больше струбцин применено, тем крепче будет прикреплена заготовка. В качестве крепежей можно применять и простые тиски, но это подходит лишь тогда, когда следует обработать только торец заготовки.

Сложность применения самодельного фрезерного станка из дрели состоит в том, что будет очень сложно поддерживать требуемый размер обработки. Если речь идет о снятии фаски, то проблем с ручным фрезером тут не будет, а вот для изготовления паза рука должна быть максимально твердой, ведь малейшие колебания могут все испортить.

Для фрезера из дрели по дереву потребуется сделать специальные приспособления для удержания электроприбора в строгом фиксированном положении. Вариантов здесь немало, которые отличаются друг от друга в зависимости от типа обработки дерева.

Так, если речь идет об изготовлении паза в заготовке из дерева:

• выберите и установите фрезу в дрель, которая внешне похожа на сверло. Но, в отличие от него, рабочие кромки будут размещены в передней части продольно;
• хорошо прижмите заготовку;
• прикрепите на саму дрель специальные зажимы, а они крепятся к ограничителю из досок или фанеры. Уприте ограничитель в свою заготовку и двигайте станок по линии, которая определяет положение паза.

Как сделать самодельную фрезу по дереву своими руками

Каждое фрезеровальное устройство по древесине нуждается в особом наборе фрез. В некоторых случаях подбор становится сложной задачей. В такой ситуации можно изготовить фрезы самостоятельно.

Для изготовления собственного фрезерного инструмента зачастую используются обрезки арматуры ФОТО: youtube.com

Стальные прутья также могут подойти. Основной трудностью станет то, что неровное покрытие арматуры требуется снимать на токарных станках.

На режущей части кромки изделия срезают половину диаметра. Меж частей заготовки с различными диаметрами будет сформирован постепенный переход. Затем, с уже обработанных изделий снимают ещё четверть диаметра и обтачивают плавный переход. После фрезе придают форму прямоугольника, для чего отрезают её нижнюю часть.

Фреза, сделанная самостоятельно ФОТО: youtube.com

Статья по теме:

Качественный фрезер по древесине можно купить по доступной цене. Подобная техника подойдёт, чтобы выполнить рабочие операции дома. Однако, когда у пользователя имеются определённые навыки и материалы для собственноручной сборки прибора, то возможно сделать его самому. Самостоятельное создание такого станка по древесине является непростой задачей, тем не менее, полностью решаемой.

Если вам понравилась наша статья, обязательно оцените её. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Watch this video on YouTube

Предыдущая Бытовая техникаКак пользоваться нивелиром: типы и особенности использования
Следующая Бытовая техникаКак сделать металлоискатель своими руками: инструкция и принцип работы

Удобная и долговечная столешница

Столешница профессионального станка изготавливается из стали. Данный материал долговечен, его поверхность не подвержена образованию заусенцев, но в домашних условиях работать с толстым листом металла крайне сложно, гораздо проще и дешевле использовать древесину. В качестве материала для столешницы можно выбрать:

• толстую многослойную фанеру;
• древесные плиты (ДСП, ОСП и другие);
• струганную доску.

Какой бы материал ни был выбран, важно помнить, что поверхность столешницы должна быть гладкой и выдерживать высокие нагрузки. Деревянную поверхность обязательно пропитать олифой или маслом, создать долговечную конструкцию можно, оббив дерево листовой сталью или прочным пластиком

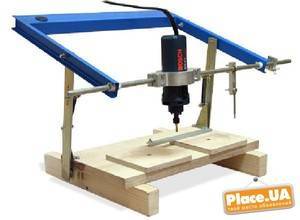

Особенности изготовления копировальной машины в домашней мастерской

У копировально-фрезерных станков верхнее расположение шпиндельной головки. Стол неподвижный, большой. Он вмещает исходную деталь и обрабатываемую заготовку. Привод станка имеет свой двигатель по каждой оси в горизонтальном перемещении. Основная отличительная особенность оборудования – наличие копировальной головки, которая считывает информацию с исходной детали и управляет инструментом.

Головка

Копировальная головка устанавливается на каретке шпиндельного узла и жестко с ней связывается. При перемещении в горизонтальном направлении копир скользит по образцу и поднимает, и опускает инструмент.

2D

Для получения объемного изображения делается стол в 2 раза шире исходной заготовки. На него укладывается образец и рядом обрабатываемая деталь. Запускается продольное движение консоли с поперечным перемещением.

3D

Получить объемную 3D деталь, возможно при синхронном вращении деталей. Для этого вместо плоского стола делается рама. На ней устанавливаются вращающиеся центра. Сзади на вал с шаблоном подключается двигатель. В передней части одевают одинаковые звездочки и цепь, обеспечивая одновременное вращение образца и заготовки.

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Безопасность при работе с техникой

Выбирая ту или иную схему исполнения фрезерованного станка, необходимо обратить внимание на безопасность работы с таким оборудованием

• Для защиты фрезы рекомендуется установить защитный экран, что позволит исключить срыв рабочего инструмента при чрезмерном усилии. Выполнить такой защитный экран можно как из прочного закаленного стекла, так и из перфорированной стальной пластины.
• Станок следует оснастить кнопкой экстренной остановки, причём она должна располагаться в легкодоступном месте, но при этом не мешать работе на оборудовании. Также следует обеспечить качественное освещение рабочей зоны, для чего можно использовать как экономичные светодиоды, так и яркий направленный свет.
• Помните о том, что работать на фрезерном станке можно исключительно в защитных очках и средствах индивидуальной защиты. Это позволит предупредить поражение глаз стружкой, которая может активно разлетаться при обработке древесины.

Изготовление таких фрезерованных станков не представляет особой сложности. Вам лишь необходимо будет позаботиться о наличии качественного чертежа деревообрабатывающих станков для дома своими руками, выбор которого делают в зависимости от типа оборудования и выполняемых в последующем на нём работ по обработке и фрезерованию по дереву. Вы с легкостью сможете сделать, как простейшие агрегаты, которые выполняют лишь несколько операций по обработке древесины, так и универсальные модели, которые отличаются компактными габаритами и способны выполнять широкий спектр работ, полностью обрабатывая древесину, позволяя получать заготовки с различной формой и размерами.

Конструкция плоскошлифовальных установок

Большой популярностью сегодня пользуются самодельные плоскошлифовальные фрезеровочные станки, которые выполнены на основе дрели. У таких агрегатов заготовка может фиксироваться неподвижной или же на вращающейся станине. В каждом конкретном случае конструкцию такого станка выбирают в зависимости от особенностей последующей работы на изготавливаемом оборудовании.

Режущим инструментом является фрезер, который совершает вращательное движение. Фрезер — это стальной режущий инструмент с цилиндрической формой, по своему внешнему виду похожий на увеличенное в размерах сверло. Режущие кромки у фрезера занимают всё тело инструмента, что обеспечивает возможность удаления обрабатываемой стружки сразу в нескольких плоскостях. Управление движением фрезера может выполняться в ручном, полуавтоматическом или полностью автоматическом режиме. Проще всего изготовить станки, в которых фрезер управляется вручную, а заготовка крепится на рабочем столе неподвижно.

Простейшая модификация фрезерного станка будет состоять из следующих элементов:

• Шпинделя.
• Станины.
• Столешницы.
• Подающей салазки.
• Параллельного упора.
• Пылесоса для удаления стружки.

Вы сможете найти различные схемы изготовления таких станков, которые будут отличаться своими конструктивными элементами, а, соответственно, технологией и способом обработки древесины. В зависимости от требований к выполняемым работам можно с легкостью подобрать тот или иной фрезерный станок, который будет сочетать универсальность использования, надежность и долговечность. О выборе мини-фрезерного станка читайте в этой статье.

3 Пошаговое руководство по сборке

Сначала нужно изготовить колонну и станину. Эти элементы делаются из металлического швеллера. Вам требуется создать конструкцию, которая будет похожа на букву П. Нижняя поперечина в данном случае будет выполнять функцию основания фрезера.

Дальнейшая последовательность ваших действий такова:

Из стального уголка делаете направляющие элементы. По ним консоль собираемого своими руками станка будет передвигаться в вертикальном направлении. Уголок желательно хорошо отшлифовать. К колонне он крепится подходящими по размеру болтами. Из профильного квадратного трубного изделия сооружаете направляющие для рабочего стола самодельного станка. Вам потребуется просверлить отверстия в трубе и вставить в них металлические штыри

Обратите внимание! На них нужно сразу же сделать резьбу. За передвижение рабочего стола будет отвечать автодомкрат

Он позволит перемещать консоль на 10–12 см. Для обработки не очень крупных деталей этого вполне достаточно. Из фанерных листов делаете столешницу

Созданную конструкцию закрепляете метизами. Специалисты советуют использовать нержавеющие винты (приобретайте крепеж с утопленными головками)

Для обработки не очень крупных деталей этого вполне достаточно. Из фанерных листов делаете столешницу. Созданную конструкцию закрепляете метизами. Специалисты советуют использовать нержавеющие винты (приобретайте крепеж с утопленными головками).

Сборка оборудования для фрезерования металла

Теперь из квадратной трубы и металлического уголка свариваете тиски (чертежи этих элементарных приспособлений доступны в интернете). Полученное зажимное приспособление посредством саморезов необходимо прикрепить к столешнице. Через тиски также потребуется пропустить стальной штырь с нанесенной на него резьбой. Далее все просто:

1. Устанавливаете дрель в станину (шпиндель электроинструмента должен смотреть вниз), крепите ее гайками и винтами. Желательно, кроме того, приварить к станине небольшие перемычки, а затем присоединить к ним метизными изделиями дрель. В этом случае устойчивость приводного приспособления будет намного выше.
2. Монтируете конус Морзе на шпиндель, а затем цанговый (можно использовать и сверлильный) патрон.

Вот, в принципе, и все. Вы получили в свое распоряжение неплохую самодельную конструкцию. В ней при работе передвигается консоль, на которой фиксируется фрезеруемая деталь. А сам фрезер остается неподвижным.

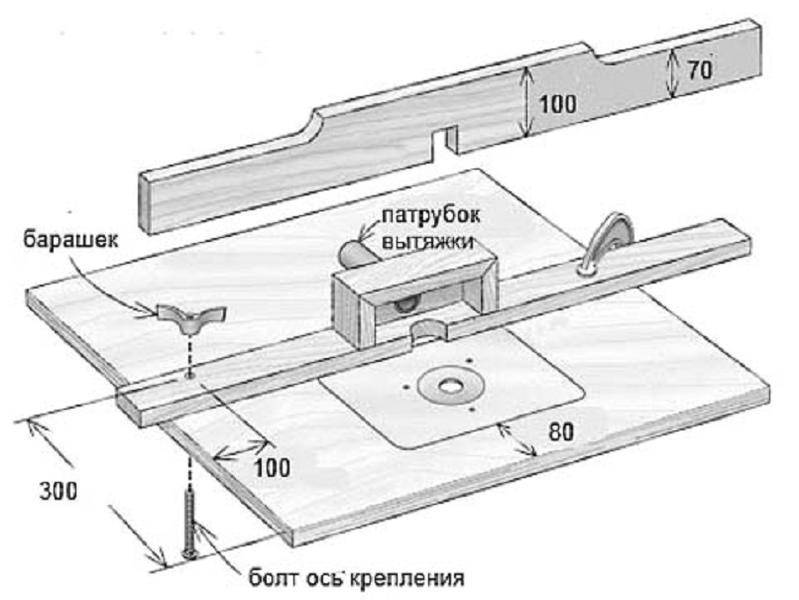

Фрезерный стол из фанеры – эконом вариант

Всем здравствуйте! Простейший фрезерный стол для домашнего применения можно изготовить своими руками практически без финансовых вложений и имея в наличии минимальный набор электроинструмента. Конечно, ожидать от такой самоделки максимального функционала и качества не стоит, но для выполнения простых задач и для начинающего самоделкина вполне пригодный инструмент. Желание изготовить, что-то подобное возникло давно и приобретенный в далеком прошлом ручной фрезер «Интерскол ФМ-32/1900Э» ждал с нетерпением. Опыта в данном направлении у меня нет, так что не судите строго, советы и критика приветствуются.

После мониторинга всемирной паутины и рассмотрения множества вариантов решил изготовить для первого раза самый простой и недорогой, на мой взгляд, стол для ручного фрезера.

Для начала нужно определиться с размером рабочей поверхности. В интернете множество вариантов с абсолютно разными размерами и в данном случае основная проблема в материале, из которого изготовить стол. Это может быть толстая фанера, ЛДСП или подобный материал, главное чтоб поверхность была ровная и достаточно жесткая. В наличии после ремонта остался кусок березовой фанеры 1500 * 450 * 18 мм, из этого обрезка и изготовил основные элементы стола. В данном варианте рабочая поверхность имеет размеры 80*44 см. Из остальной части фанеры в дальнейшем изготовил параллельный упор и лифт для фрезера.

С ручного фрезера снял подошву при помощи которой разметил и выпилил при помощи электролобзика сквозной контур в столешнице. Отверстие в столешнице сделал немного больше подошвы, что бы плита фрезера свободно заходила.

На столешнице разметил контур стальной плиты и при помощи пока еще ручного фрезера утопил заподлицо будущую подошву. Возможно, из за отсутствия опыта идеально точно отфрезеровать не получилось и при установке пришлось подгонять под одну плоскость, при помощи подкладок под плиту из обрезков от пластиковой бутылки.

Разметил и просверлил отверстия для крепления к фрезеру. Все отверстия рассверлил сверлом большего диаметра, чтоб шляпки болтов и саморезов крепления плиты к фрезеру и к столу были заподлицо.

Закрепил фрезер, и отметил центр будущего отверстия под фрезу. На данном этапе появилось несколько вопросов, а именно какого диаметра делать отверстие под фрезы и стоит ли делать составную плиту для возможности установки больших фрез. От секционной плиты решил отказаться, так как это усложняет данную конструкцию, а первоначальная цель – изготовление простого фрезерного стола. Диаметр отверстия под фрезу было решено сделать немного больше самой большой фрезы, которая была в наличии, а именно 32 мм в диаметре. Скорей всего этого будет достаточно для данного столика, а в случае острой необходимости использовать фрезы большего диаметра придется изготовить еще одну стальную плиту или усовершенствовать имеющуюся. Отверстие высверливал сверлом небольшого диаметра по наружной окружности с последующей обработкой круглым напильником – это самый трудоемкий этап.

Параллельный упор начального уровня готов, осталось только проверить правильность установки угла 90 градусов, у меня изначально немного не совпало. Для регулировки угла под крепежные уголки подложил тонкие подкладки.

Следующий этап – лифт для фрезера. Изначально рассматривалось три версии: с верхней регулировкой, с регулировкой с помощью автомобильного домкрата, и при помощи резьбовой шпильки. С верхней регулировкой – удобный вариант, но требует изменения конструкции фрезера и наиболее трудоемкий, а так как это пробный вариант, пришлось отказаться. Лишнего автомобильного домкрата в наличии не оказалось, следовательно, вторая версия тоже отпала. Приступил к реализации третьей версии.

Фрезерный станок по дереву для домашней мастерской

Дерево уже много веков считается одним из наиболее распространенных строительных материалов. Оно прочное, доступное и легко обрабатывается.

У многих домашних мастеров, которые надо обрабатывать дерево, есть специальные фрезеры по этому материалу. Такие фрезерные станки можно приобрести в готовом виде, они могут быть ручными или стационарными. Но если вас интересует простая конструкция, то собрать фрезер можно и своими руками.

Нужно понимать, что, независимо от того, является ли фрезерный станок по дереву профессиональным, самодельным или ученическим, он имеет несколько приемов обработки дерева. Все зависит от положения заготовки из дерева по отношению к режущему инструменту. Заготовка может быть статичной или выполнять поступательные движения. На основании этого можно делать самодельный фрезер на основе электрических режущих приспособлений.

1 Самодельный станок – как устроен и как действует?

Фрезерные установки профессионального уровня состоят из набора специальных узлов и разнообразных механизмов. Их конструкция является по-настоящему сложной. Воссоздать в домашних условиях такой агрегат, конечно же, нереально. Зато можно без особых проблем собрать своими руками небольшой станок, который позволит выполнять все основные операции фрезерования.

Такая установка по металлу в обязательном порядке оснащается следующими рабочими частями:

1. Станиной. Она должна быть максимально устойчивой и жесткой. Чем более крупные детали вы планируете обрабатывать на станке, тем более прочной должна быть станина.
2. Фрезерной оправкой. Желательно – конус Морзе. На оправку впоследствии монтируется рабочий инструмент. Его фиксируют кольцами и гайками.
3. Направляющими станины.
4. Консолью.

5. Рабочим столом. Эту часть самодельного станка следует проектировать максимально ответственно.

   Посмотрите чертежи самодельных фрезерных агрегатов. И выберите тот вариант, который подойдет вам. Помните, что от геометрических параметров рабочего стола зависит то, какие изделия (по весу и размерам) на нем можно будет фрезеровать.

6. Коробкой скоростей.
7. Электродвигателем
8. Валом шпинделя.

Двигатель для станка по металлу, собираемого своими руками, должен иметь мощность минимум 500 Вт. Такой привод обеспечит вам возможность обрабатывать на самодельной установке заготовки из мягких металлов. Если вы хотите работать с более твердыми металлами, понадобится движок на 1,2–2 кВт. Он позволит фрезеровать детали из обычной стали.

Алгоритм изготовления фрезера из болгарки

Алгоритмы изготовления стационарной установки для фрезерования и его ручного аналога отличаются. Последний вариант реализовать проще: требуются меньшие затраты труда, а также материалов.

Стационарные станки

Фрезерный станок состоит из таких конструктивных элементов:

• прочной, устойчивой станины;
• привода;
• стола для выполнения работ с линейкой (рейкой).

Соответственно, при создании рабочей модели установки понадобится сделать эти части, а после соединить их вместе. В качестве электропривода будет использоваться болгарка. Ее понадобится надежно закрепить на крышке стола.

Стационарный станок можно сделать в двух вариантах: с зафиксированной на столе УШМ либо с подвижной установкой болгарки. Первый достаточно просто реализовать практически своими руками. При этом следует учитывать, что рабочий инструмент можно закрепить так, чтобы выполнять обработку в горизонтальной либо вертикальной плоскостях. От этого зависит порядок сборки установки.

Станок с обработкой заготовки в горизонтальной плоскости (с вертикальным положением фрезы) собирают в такой последовательности:

• делают раму из металлических уголков (их соединяют с помощью сварки) либо деревянных брусков (скрепляемых саморезами, шурупами);
• обшивают каркас ДСП либо фанерой, закрепляя листы болтами;
• в столешнице вырезают отверстие под вал болгарки (большего диаметра, чем сечение у него);
• используя перфоленту либо хомуты, с помощью болтов снизу к крышке стола закрепляют болгарку, примерно как изображено на фото ниже;

• на поверхности столешницы из деревянных реек (кусков ДСП либо фанеры) устанавливают планки, выполняющие роль направляющих, по которым будет двигаться обрабатываемая заготовка;
• деревянные и металлические части конструкции окрашивают (предварительно зачистив наждачной бумагой);
• для удобства работы закрепляют тумблер включения болгарки.

Шляпки болтов, расположенные сверху столешницы, должны быть заподлицо с ее поверхностью. Поэтому под них понадобиться высверливать выемки соответствующего размера. Направляющие являются съемными элементами конструкции. Под каждую заготовку их требуется переставлять. Часто их фиксируют с помощью саморезов.

Тумблером можно подавать питание на электроинструмент, предварительно просто заблокировав во включенном положении его кнопку. Более сложным вариантом будет переделывание электрической схемы УШМ.

Вариант с горизонтальным расположением фрезы реализуется схожим способом, только болгарку закрепляют сбоку конструкции, получая подобие циркулярной пилы. Внешний вид созданного станка продемонстрирован на фотографиях далее.

Чтобы пользоваться станком, нужно установить фрезы. В продаже имеются их разновидности, напоминающие обычные отрезные диски, которые фиксируются на валу с помощью зажимной гайки. Для применения шпоночных насадок потребуется переходник. При этом с одной стороны у него имеется посадочное место с резьбой (для закручивания на вал болгарки вместо гайки), а с другой – для фиксации фрезы.

Ручной фрезер

При подвижном варианте фиксации угловой шлифовальной машины ее легче снять в случае необходимости, чтобы использовать по непосредственному назначению. Гораздо проще сделать ручной фрезер, чем создавать механизм, обеспечивающий его перемещения вперед-назад, а также вправо-влево. Работа с таким инструментом потребует надежного закрепления заготовки, чтобы она не вибрировала или не сдвигалась, например, в тисках либо с помощью струбцин. Это в значительной степени определит качество выполненных работ, а также удобство (быстроту) их проведения.

Вариантов изготовления ручных приспособлений из УШМ для фрезерования много. При этом в работе применяют разные материалы. Способ создания ручного фрезера по дереву из угловой шлифовальной машины продемонстрирован в видеоролике далее.

Ручные приспособления больше напоминают насадки под болгарку, позволяющие пользоваться ей так, как фрезером. Самые простые модели не предусматривают вертикального передвижения режущей насадки. Они предназначены для выполнения простейших операций.

Если сравнивать ручной и стационарный варианты самодельных фрезеров, то следует отметить, что качество обработки у последних выше. Но изготовить первые легче, а болгарку можно легко снять при необходимости. Обращаться с инструментом требуется аккуратно, соблюдая технику безопасности. Отлично, когда угловая шлифовальная машина имеет регулятор оборотов. Это позволяет устанавливать нужную скорость вращения фрезы во время работы с разными материалами.

Особенности изготовления копировальной машины в домашней мастерской

У копировально-фрезерных станков верхнее расположение шпиндельной головки. Стол неподвижный, большой. Он вмещает исходную деталь и обрабатываемую заготовку. Привод станка имеет свой двигатель по каждой оси в горизонтальном перемещении. Основная отличительная особенность оборудования – наличие копировальной головки, которая считывает информацию с исходной детали и управляет инструментом.

Головка

Копировальная головка устанавливается на каретке шпиндельного узла и жестко с ней связывается. При перемещении в горизонтальном направлении копир скользит по образцу и поднимает, и опускает инструмент.

2D

Для получения объемного изображения делается стол в 2 раза шире исходной заготовки. На него укладывается образец и рядом обрабатываемая деталь. Запускается продольное движение консоли с поперечным перемещением.

3D

Получить объемную 3D деталь, возможно при синхронном вращении деталей. Для этого вместо плоского стола делается рама. На ней устанавливаются вращающиеся центра. Сзади на вал с шаблоном подключается двигатель. В передней части одевают одинаковые звездочки и цепь, обеспечивая одновременное вращение образца и заготовки.

Этапы проектирования

Многие мастера работают, только используя эскизы. Окончательная подгонка расположения деталей производится только при установке их на станину. Уже по месту сверлятся необходимые отверстия, а потом производится монтаж. Довольно часто приходится изменять взаимное расположение узлов. Просверленные отверстия заваривают. Затраты времени довольно большие.

Современная компьютерная техника дает в руки проектировщиков мощный инструмент – трехмерное моделирование с помощью инженерных программ. Выбор программного обеспечения большой. Освоить любую несложно, достаточно установить на свой компьютер и просмотреть уроки, опубликованные в сети.

• Чтобы проще производить виртуальный монтаж, создаются трёхмерные модели твердых тел. Производится измерение имеющихся деталей и узлов.
• С помощью инструментов компьютерной программы разрабатываются аналоги с точными размерами (в пределах разумного допуска).
• Проектируется сцена – моделируется место будущего размещения станка в мастерской.
• На виртуальной сцене размещаются станина и узлы.
• По модели можно перемещать элементы, добиваясь рациональной установки по высоте, ширине и в пространстве сцены.
• Некоторые узлы могут быть спроектированы по месту, применительно к имеющейся модели.
• После завершения моделирования создаются рабочие чертежи. Эта процедура занимает немного времени. Достаточно перенести проекции сборочных узлов и деталей на координатные плоскости и расставить размеры.
• При необходимости для лучшего понимания особенностей конструкции выполняют разрезы и сечения. Они помогают разобраться во взаимодействиях между отдельными деталями и их устройстве.

Особенности токарных станков

Токарные станки подразделяются на две большие категории – с ЧПУ и без. Фрезеры без ЧПУ бывают ручными, полуавтоматическими и целиком автоматизированными. Токарные конструкции, которые оснащены ЧПУ, работают на основе числового программного управления и бывают нескольких видов:

• простые;
• оснащенные противошпинделем;
• с приводным центром;
• с С-осью.

Все эти конструкции одновременно можно назвать токарными станками и фрезерными. Объединяет эти обрабатывающие центры, имеющие свои конструктивные особенности, то, что они одновременно обладают функциональностью токарных и фрезерных станков.
