О бренде Echo

Бренд Kyoritsu Noki был основан в Японии в 1963 году. Первая бензопила, выпущенная заводом, имела название «CS-80» и была очень востребованной на рынке. Сразу после выпуска этой модели линейка (а затем и вся мануфактура) получила имя Echo. С того момента на рынке Японии и ближнего востока появился новый производитель профессиональных и любительских инструментов, который мог составить конкуренцию не только производителям СНГ, но и европейским мастерам.

В 1972 году в США основали Echo Incorporated, которая занимается производством продукции и по сей день. Модельный ряд изменился и улучшился. Прослеживается влияние американских коллег по цеху, хотя основа осталась оригинальная.

Родина бренда и страна производитель

Родина — Япония. Там была разработана и выпущена первая бензопила. На данный момент всю продукцию производит США.

Это интересно: ТОП-3 маленькие одноручные бензопилы-сучкореза разных производителей — обобщенный взгляд

Гарнитура

14-дюймовая направляющая шина работает в комплекте с фирменными цепями 91VXL053E или PMC3/91P053E, со стандартным шагом 3/8 дюйма. Режущий узел приводится в действие посредством трехсекционного сцепления и ведущей звездочки.

• Режущая цепь смазывается автоматически, производительность маслонасоса задается режимом работы силового агрегата. Экономный расход цепного масла позволил уменьшить объем внутреннего резервуара до 190 мл.
• Тормозное устройство инициирует мгновенную остановку бензопилы при возникновении аварийной или нештатной ситуации. Блокировка включается легким перемещением защитного ограждения во фронтальном направлении.

Надежность тормозного механизма практически исключает риски травматизма при выполнении распиловочных работ повышенной сложности. Для надежной фиксации инструмента при работе с кругляком используется стальной зубчатый упор.

Видео: пила 3500 в работе

Неисправности бензопилы Эхо 3500

Большинство неисправностей пилы Эхо 3500 возникает по причине неправильного использования или применения некачественного топлива и смазочных материалов.

В первую очередь, повышенная нагрузка приводит к преждевременному износу поршневой группы, вследствие чего, падает максимальная мощность двигателя. В такой ситуации, пользователи начинают регулировать карбюратор, ошибочно полагая, что причина падения мощности именно в нем. Заканчивается все задирами поршневой группы, по причине не корректной регулировки топливно-воздушной смеси.

Еще одна частая неисправность, связанная с неправильной эксплуатацией, это разрушение подшипника коленчатого вала, вследствие неправильной регулировки пильной гарнитуры. Если в процессе работы цепь перетянута, это серьезно увеличивает нагрузки на роликовый подшипник, в результате чего он перегревается и изнашивается быстрее.

Совет! для того, чтобы избежать повреждения пильной гарнитуры бензопилы, особенно при использовании в зимнее время, цепь нужно ослаблять сразу после окончания работ. Металл в процессе работы нагревается, длина цепи увеличивается. Если оставить горячий инструмент с перетянутой цепью, то по мере остывания, её длина будет уменьшаться, а соответственно возрастет нагрузка на подшипник и звенья.

Не редко, особенно после длительного простоя, бензопила Эха 3500 не заводится. Причин данной неисправности несколько, наиболее частая, это засор каналов карбюратора остатками масла. Для того чтобы избежать подобных неисправностей, необходимо соблюдать алгоритм постановки бензопилы на длительное хранение.

Критерии выбора

Перед выбором любого инструмента, а особенно такого как бензопила, нужно очертить круг задач, который будет решаться. После этого сравнить технические возможности и стоимость, подходящих под задачи, моделей.

Современные бензопилы делятся на:

• Бытовые. Удобны в использовании, обладают невысокой мощностью и небольшим функционалом. Они рассчитаны на небольшую эксплуатацию — около двадцати часов в месяц.
• Полупрофессиональные. Их используют при спиливании деревьев во время небольших ремонтно-строительных работах.
• Профессиональные. Обладают большой мощностью и расширенным функционалом. Способны беспрерывно работать до восьми часов и обладают повышенным ресурсом. Он колеблется от 1 400 до 2 000 моточасов.

Кроме того, инструменты различаются по типу пильной гарнитуры:

• Плоские и узкие. Распространены в бытовом классе аппаратов. Характерно отсутствие «обратного удара».
• Облегченный узел. Рассчитан для работы на высотных и труднодоступных местах.
• Со сменными головками. Применяются в профессиональных моделях, которые работают много часов подряд.

Шины пил можно сравнить по длине. Короткие шины имеют высокую скорость и поэтому такие инструменты ориентированы на обработку досок, небольших деревьев и кустов. Устройства с длинной шиной удобны при валке толстых деревьев.

Из дополнительных опций важны функции:

• Защиты от обратного удара. Это защита от резкого отскока корпуса бензопилы назад. Может быть щитком или специальным тормозом.
• Вибрационная защита. В большинстве случаев она представляет собой резиновые шайбы или прокладки около рукоятки. Необходима, если работы проводятся по несколько часов в день. Предотвращает болезни суставов.

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются от производителя уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

Также сигналом к проведению чистки и регулировки, служит повышенный расход топлива, что отрицательно сказывается на работе выхлопной системы. Проще говоря, бензопила начинает сильно дымить и глушитель забивается нагаром, что в свою очередь приведет к снижению мощности. При недостатке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности.

Комплект поставки

Бензопила echo 350 проставляется со всеми необходимыми комплектующими для того чтобы покупатель имел возможность сразу после покупки использовать инструмент.

В комплекте имеется фирменная пильная шина Echo с низким профилем и длиной 14 дюймов.

Цепь компании OREGON длиной 53 звена.

Для сборки пилы, замены свечи зажигания и натяжения цепи в стандартной комплектации имеется комбинированный ключ. Также имеется небольшая шлицевая отвертка необходимая для настройки карбюратора.

Транспортировка бензопилы в собранном состоянии проблематична, т. к. зубья цепи острые и об них можно порвать одежду или повредить салон автомобиля, поэтому производитель предусмотрительно поставляет с инструментом защитный чехол для шины.

Также в комплекте поставки в обязательном порядке имеется инструкция на русском языке, о которой мы расскажем чуть позже.

Модельный ряд бензопил Echo

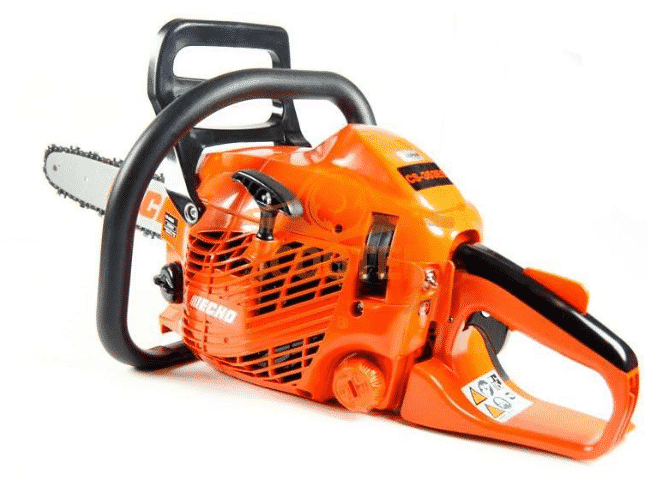

Бензопила Echo cs 361 wes

Echo cs 361 wes. Бензопила отличается компактными размерами и небольшим весом (3,8 кг). Владельцы инструмента отмечают отличную эргономику и сбалансированность корпуса, который выполнен из качественного пластика. Агрегат оборудован мощным, экономичным двигателем на 2,26 л.с, который развивает до 14 000 оборотов в минуту. Echo cs 361 wes идеально подойдет для заготовки и распиловки дров, выполнения других работ по хозяйству.

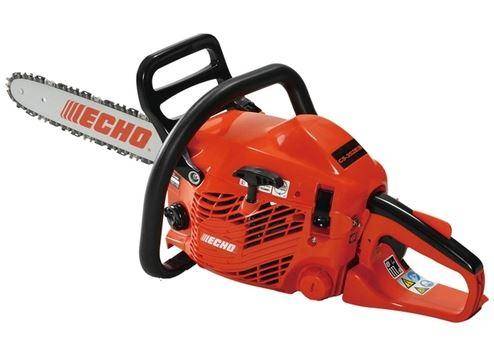

Бензопила Echo CS 270WES

Echo cs 270 wes. Еще одна компактная и легкая пила, относящаяся к бытовому классу. Инструмент поможет вам справиться с любыми видами хозяйственных работ, пригодится на рыбалке или во время загородного пикника. Бензопила приводится в движение мотором, мощностью 1,24 л.с, и комплектуется шиной на 30 сантиметров. Отметим наличие функции легкого пуска двигателя, эффективной системы виброгашения и отличной эргономики корпуса.

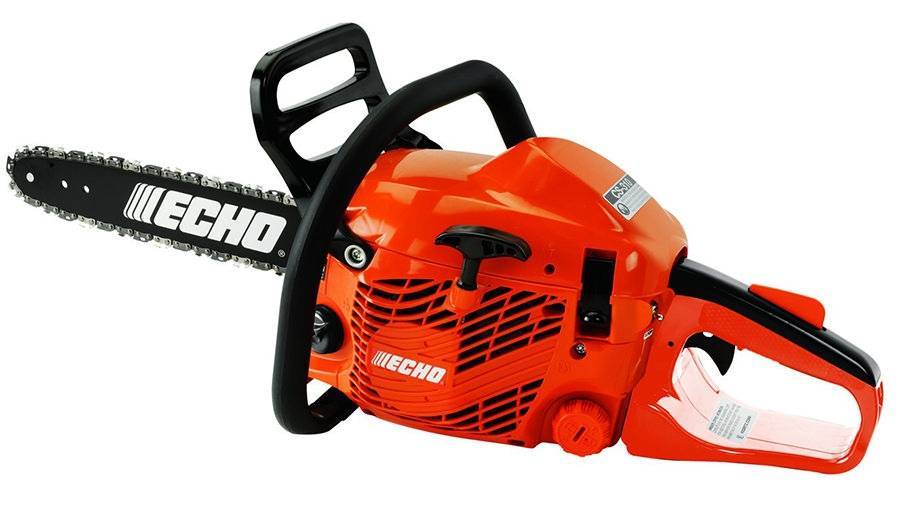

Бензопила Echo CS-3700ES

Echo cs 3700 wes. Полупрофессиональная пила с двигателем средней мощности (2,04 л.с). Инструмент предназначен для использования в домашнем хозяйстве. При помощи этой пилы вы сможете и дрова на зиму заготовить, и сарай отремонтировать, и садовые деревья обрезать. Агрегат комплектуется шиной на 40 сантиметров, что значительно расширяет его возможности. Модель производится на заводе в Японии.

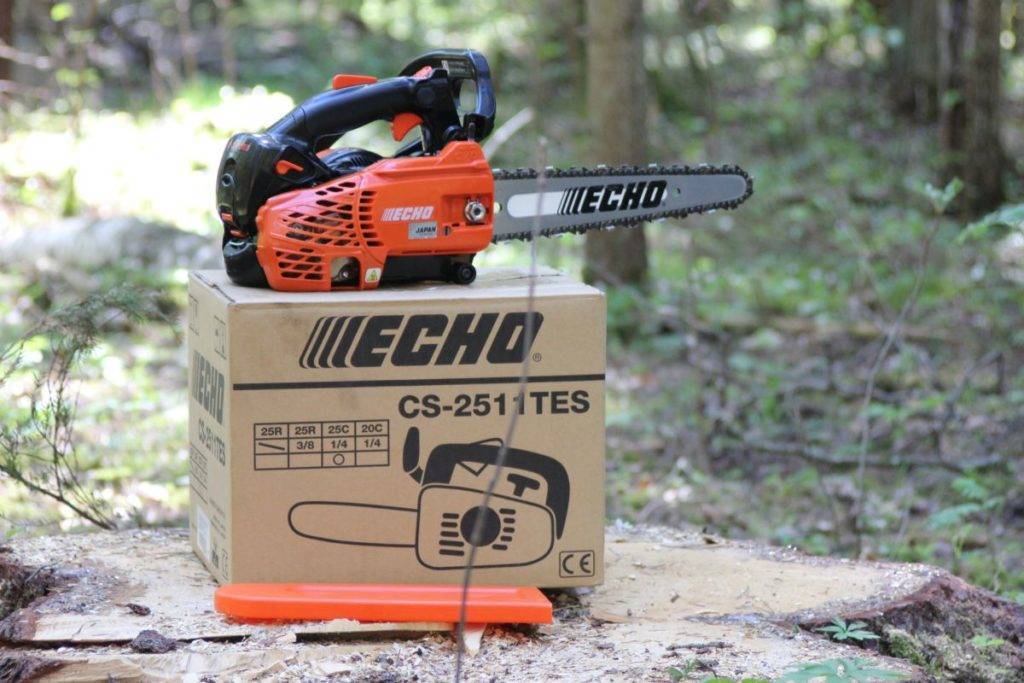

Echo cs 251 tes. Новинка в модельном ряду компании, самая легкая (до недавнего времени) в своем классе бензопила, ее вес всего 2,3 килограмма. При этом необходимо отметить внушительную, как для такого веса, мощность двигателя – 1,5 л.с. Модель имеет эргономичный корпус и компактные размеры (277x233x214), что позволяет использовать ее не только в домашнем хозяйстве, но и на рыбалке, на охоте, при выезде на загородные пикники. Немаловажным преимуществом этой бензопилы является то обстоятельство, что она собирается в Японии.

ECHO CS 251 1TES-

Echo cs 360 tes. Модель предназначена для бытового использования, оснащена двигателем на 2,2 л.с. и комплектуется 30-ти сантиметровой шиной и пильной цепью на 47 звеньев. Бензопила оборудована всеми вспомогательными функциями, которые повышают производительность инструмента, обеспечивают комфорт и безопасность оператора при работе.

Echo cs 4200 es. Полупрофессиональная модель приводится в движение двигателем, мощностью 2,57 л.с, комплектуется 38-ми сантиметровой шиной и цепью на 64 звена. Бензопила имеет усовершенствованную систему виброгашения на шести резиновых амортизаторах. Расход бензина уменьшается благодаря использованию системы очистки воздуха G-Force, а его запуск мотора упрощается благодаря функции ES-старт. Модель Echo cs 4200 es производится на заводе в Японии.

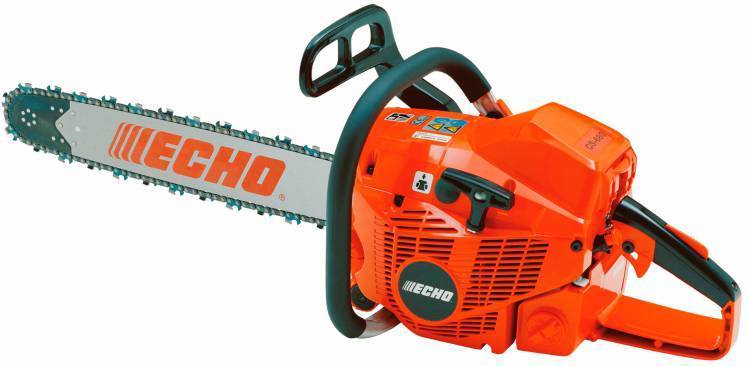

Бензопила Echo CS-680

Echo cs 680. Профессиональная бензопила, предназначенная для интенсивного использования. При ее помощи можно проводить валку деревьев среднего диаметра, распиливать бревна, производить строительные и ремонтные работы. Агрегат оснащен мощным двигателем на 4,7 л.с, который позволяет использовать направляющую шину, длиной в 45 сантиметров. Стоит отметить достаточно внушительный вес этой бензопилы – 8,11 килограммов.

Echo cs 510. Эта полупрофессиональная модель отлично подойдет как для сельского жителя, так и для использования в коммунальном хозяйстве. Бензопила оснащена достаточно мощным двигателем (3,54 л.с), имеет усовершенствованную систему амортизации, комплектуется 38-ми сантиметровой шиной и цепью на 64 звена. Отметим наличие на этой модели модернизированной системы очистки воздуха с армированным нейлоновым фильтром.

Бензопила ECHO CS-452ESX-15″

Echo CS-452ESX-15″. Высокопроизводительный инструмент, предназначенный для выполнения различных хозяйственных задач. В том числе заготовки больших объемов дров. Владельцы бензопилы отмечают ее надежность, выносливость и длительный срок службы. Агрегат приводится в движение двигателем средней мощности (3,07 л.с), комплектуется 38-ми сантиметровой шиной и пильной цепью на 66 звеньев.

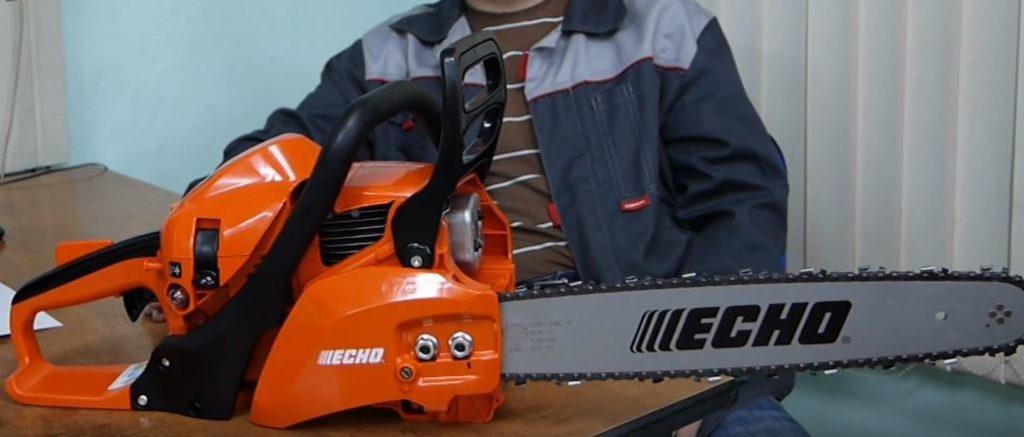

Echo cs 352 es. Бытовая бензопила, предназначенная для использования в частных подворьях. Инструмент имеет относительно небольшой вес (4 кг. без пильной гарнитуры) и достаточно мощный двигатель (1,78 л.с). В настоящее время модель снята с производства.

Echo cs 550. Профессиональная модель, первая в линейке бензопила, которая оснащена дополнительной продувкой двигателя для увеличения его мощности и уменьшения количества вредных выбросов.

Описание бензопилы

Устройство имеет небольшие размеры и массу, что позволяет применять его в домашнем хозяйства в разных направлениях (от использования в строительстве до простых бытовых нужд), а также возить с собой, поскольку пильная гарнитура небольшая и бензопилу можно погрузить в багажник машины или в лодку, чтобы использовать в путешествии.

Аппарат имеет мощный двигатель, топливо расходует медленно, применяет особую систему очистки воздуха, что повышает сроки эксплуатации.

Особенности

Бензопила имеет ряд особенностей:

• Встроенный пружинно-демпферный виброгаситель.
• Низкий уровень шума.
• Прицеливание при помощи метки.
• Эргономичный корпус.
• Блокировка курка газа.
• Комфортное расположение частей управления и регулирования.

• Автоматическая смазка пильной гарнитуры.
• Подтяжка рабочей цепи рычажного типа.
• Безопасная конструкция.
• Простой доступ к воздухоочистителю и карбюратору (удобная крышка с фиксатором).
• Стабильные рабочие характеристики.

Применяемые и отличительные технологии

ECHO CS-353ES-14 использует технологию G-FORCE, которая обеспечивает подачу в цилиндр двигателя очищенного воздуха, а также оперативную замены фильтра без необходимости использования специального оборудования.

Наличие у устройства аварийного тормоза и уловителя цепи позволяет безопасно выполнять распиловочные работы любой степени сложности.

Применение

Бензопила обладает широким спектром возможностей.

Пила применяется в распиловочных работах такого типа, как:

• Разделка строительной древесины.
• Валка деревьев.

• Заготовка дров.
• Создание древесного декора для оформления ландшафтов.

Инструмент можно использовать и в садоводстве для придания кронам деревьев определенных форм.

Ремонтопригодность

Согласно отзывам и заверениям производителей, бензопила обладает высокой степенью ремонтопригодности. Все ее части можно найти в специализированных магазинах. Цена аналогична стоимости таких же запчастей для схожих устройств.

Непродолжительное время можно использовать для смазки цепи моторное масло SAE 10 в зимний и SAE 30 в летний период.

Достоинства и недостатки

Поскольку технология изготовления пилы — японская, то для создания аппарата применялись только качественные и долговечные материалы. Это положительно отражается на возможностях бензопилы.

Достоинства:

• Надежность.
• Конструкция позволяет снизить утомляемость при работе.
• Низкая степень шума.
• Можно использовать в разных погодно-климатических условиях.
• Для работы с инструментом не требуется иметь специальную профессиональную квалификацию.
• Управление легко осваивается.
• Высокая ремонтопригодность.
• Расходные материалы взаимозаменяемы с продуктами других брендов.

Недостатки:

• Нестандартный тип цепи.
• Отсутствие окна для возможности определения количества оставшегося масла и топлива.
• Неудобно заправлять устройство.
• Достаточно большой вес для пилы, применяемой для бытовых нужд.

Модификации

ECHO CS-352ES

Ближайшей схожей моделью того же производителя является ECHO CS-352ES. И серия 353 является модифицированной версией.

В отличие от прародителя ее снабдили:

• Металлическим маслонасосом.
• Толстыми шпильками шины.
• Нейлоновым фильтром.
• Заслонкой зима-лето в крышке цилиндра.

• Топливным праймером.
• Эргостартом.
• Боковым натяжением цепи.

Аналоги

Основной аналог бензопилы ECHO CS-353ES-14, приближенный по характеристикам и пользующийся спросом — это Stihl ms 180. Устройства схожи по параметрам и свойствам, но последний инструмент проигрывает в цене (дороже).

Также аналогами по свойствам и стоимости можно назвать:

Oleo-Mac 937-16

А какую бензопилу посоветовали бы Вы?

У вас есть 2 варианта ответа

Oleo-Mac 937-16

Общий балл
1

–

+

1

Husqvarna 140

Общий балл

–

+

Husqvarna 435 II

Общий балл

–

+

Oleo-Mac 937-14

Общий балл

–

+

Бензопила ECHO CS-353ES-14 — достойный представитель инструментов такого типа. Она имеет хороший набор функций при невысокой цене, удобна в использовании, неприхотлива, имеет разнообразные органы управления.

Назначение бензопилы Echo CS 353 ES и технические характеристики

Эхо 353 позиционируется как инструмент для фермеров и предназначен для пиления древесины. Использование для распила недревесных материалов запрещается.

Основные технические характеристики:

Двигатель

• Тип: двухтактный с воздушным охлаждением
• Рабочий объём: 34 см3
• Мощность 1,59 кВт
• Рекомендуемая частота холостого хода: 3000 об/мин
• Максимальная частота работы двигателя с режущей гарнитурой: 13500 об/мин

Система зажигания

• Тип: Конденсаторное зажигание
• Применяемый тип свечей зажигания: NGK BPMR8Y
• Межэлектродное расстояние: 0,6–0,7 мм

Топливная система

• Ёмкость топливного резервуара: 0,25л
• Объемное бензино–масляное соотношение: 50 к 1
• Рекомендуемый бензин: с октановым числом не ниже 89. Нельзя использовать бензин с метиловым спиртом и содержанием этилового спирта более 10%.

Система смазки цепи

• Ёмкость резервуара: 0,26 л
• Тип масла: класса Премиум для пильных цепей; в течение непродолжительного времени допускается использование моторного масла типа SAE 10 зимой и SAE 30 летом.

Режущая гарнитура

• Длина шины: 300 или 250 мм
• Шаг цепи: 0,375 дюйма

Эргономические характеристики

• Уровень создаваемого шума: 115 дБ
• Масса ”сухой” бензопилы без шины и цепи: 4,0 кг

На этом этапе отметим 3 особенности. Во-первых, нестандартная цепь; у большинства производителей шаг цепи составляет 0,325 дюйма. Во-вторых, не совсем обычное для бензопил значение калильного числа свечи. Подавляющее число моделей используют свечи с калильным числом 6 или 7 (в линейке компании NGK), а у Echo cs 353 более “холодная” свеча со значением 8. В-третьих, согласно заявленным данным это очень неприхотливый к эксплуатационным жидкостям инструмент.

Инструкция по эксплуатации

Прежде чем приступать к эксплуатации цепной бензопилы Эхо, следует изучить мануал, познакомиться с устройством агрегата и правилами техники безопасности при работе с цепными мотопилами.

Устройство бензопилы

Техника безопасности при работе бензопилой Echo:

• Следите за надежностью болтовых и винтовых креплений, в случае необходимости затягивайте винты и гайки;
• После каждой заправки, следует провести осмотр бензопилы на предмет масляных и бензиновых подтеков. Запрещается работа при нарушении герметичности топливо-, маслопроводов и бачков;
• Запрещается заправлять бензопилу Эхо при работающем или горячем двигателе;
• Следите за правильным натяжением цепи, от этого зависит не только производительность работы бензопилы, но и ваша безопасность;
• Во время работы всегда используйте средства индивидуальной защиты, надевайте крепкую обувь и плотно облегающую одежду;
• Во избежание травм работайте, удерживая бензопилу обеими руками;
• Запрещается проводить распиловку вблизи открытых источников огня, а также во время дождя или снега;
• Не допускается работа с неисправной антивибрационной системой. Это может привести к усталости рук и спины и травмам оператора;
• Не следует переутомляться, лучше всего делать перерывы через каждые 45-50 минут работы;
• При выполнении любых ремонтных работ следует заглушить двигатель и подождать пока он остынет;
• Заглушив мотор, включите инерционный тормоз остановки цепи;
• Проводите регулярную очистку воздушного фильтра;
• Храните вашу бензопилу Эхо в чистоте, в сухом хорошо проветриваемом помещении.

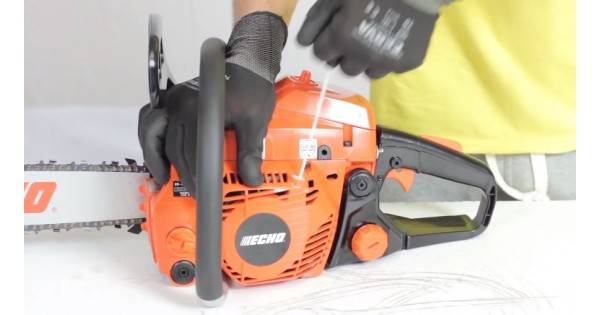

Первый запуск и обкатка

Сборка бензопилы Echo и первый запуск:

• Снимите защитный кожух, смонтируйте пильную гарнитуру, установите зубчатый упор и наденьте кожух, не затягивая гайки на шлицах;
• При помощи регулировочного винта установите правильное натяжение цепи и затяните гайки крепления до упора;

• Заправьте двигатель топливом, залейте масло в систему автоматической смазки;
• Убедитесь, что тормоз остановки цепи находится во включенном состоянии, проверьте не соприкасается ли цепь с посторонними предметами;
• Запустите двигатель, дайте ему прогреться на холостых оборотах (1-2 мин.);
• Выключите тормоз цепи и приступайте к работе.

Техническое обслуживание

На вашей бензопиле установлен бензиновый двухтактный двигатель, который нуждается в качественной топливной смеси. Для ее приготовления следует использовать высокооктановый бензин марки АИ 92-95 и специальное моторное масло для двухтактных двигателей. Рабочая смесь готовится в соотношении 1/50.

Соотношение топливной смеси

Производитель утверждает, что двигатель Эхо не нуждается в специальной обкатке, поэтому и в специальной топливной смеси нет необходимости. Обкатка бензопилы проводится на обычном топливе, в щадящем режиме на протяжении 7-9 часов. При этом не следует пилить толстые бревна и перегревать мотор.

• Echo JASO FD с дозатором;
• Husqvarna HP;
• Oleo-Mac Prosint 2T;
• CHAMPION JASO FD;
• STIHL HP;

Для заправки системы автоматической смазки следует использовать специальные масла с определенным индексом вязкости. Они не только повышают производительность работы, но и удлиняют срок службы пильной гарнитуры. Следует помнить, что использование, в качестве смазки, различных заменителей ведет к преждевременным поломкам и тратам на ремонт цепной бензопилы.

• Echo PREMIUM B&C;
• Husqvarna Chain Oil;
• Oleo-Mac Polar Lube
• STIHL ForestPlus

Симптомы	Причины неисправности	Методы устранения
Движок не запускается	Отсутствует топливная смесь Несвежее топливо Загрязнилась и намокла свеча зажигания Неисправности в системе зажигания	Заправьте бензопилу или замените топливо Просушите или замените свечу Произведите ремонт и отрегулируйте зажигание
Мотор не держит обороты (плавает)	Проблемы с карбюратором	Произведите регулировку карбюратора
Существенно упала мощность мотора	Неисправности глушителя Неисправности поршневой группы	Почистите, отремонтируйте или замените глушитель Обратитесь в сервисную мастерскую
Двигатель заводится и сразу глохнет	Сбились настройки карбюратора	Отрегулируйте карбюратор
Во время работы наблюдается повышенная вибрация, появились посторонние звуки	Вышла из строя антивибрационная система Ослабли крепления отдельных узлов и деталей	Отремонтируйте или замените соответствующие узлы Проверьте и откорректируйте болтовые и винтовые крепления
При нажатии на акселератор мотор отказывается набирать обороты	Мусор в карбюраторе	Разберите и прочистите узел
Мотор заводится, но работает неровно, чихает и стреляет в карбюратор	Сбились настройки системы зажигания	Отрегулируйте зажигание

Плюсы и минусы бензопилы Echo cs 3500/14

Эхо 3500, как и другие бензопилы имеет сильные и слабые стороны. Преимущества модели:

1. Хорошо сбалансированное качество и цена. Это один из наиболее важных критериев, по которому пользователи выбирают инструмент, поэтому Эхо пользуется популярностью уже многие годы.
2. Расширенная до двух лет гарантия производителя и сервисное обслуживание. Эхо – бренд который известен не только в нашей стране, поэтому производитель заботиться о репутации и поддерживает высокий уровень гарантийного и пост гарантийного сервиса.
3. Легкий запуск двигателя при температуре от -35 до +40.
4. Отсутствие дефицита запчастей и фирменных расходных материалов.

Пользователи оставляют о пиле Эхо в основном положительные отзывы. Пишут, что пила надежная, но немного капризная к обслуживанию, требует своевременного проведения ТО и чистки.

Отрицательных моментов, связанных с бензопилой Echo cs 3500, немного, но они есть

Самое важное, это чувствительность к качеству топливной смеси. Внутренние детали двигателя, при использовании некачественных масел или бензина быстро изнашиваются. Для российских пользователей это проблема, т.к

качество бензина на наших АЗС не всегда соответствует мировым стандартам

Для российских пользователей это проблема, т.к. качество бензина на наших АЗС не всегда соответствует мировым стандартам.

Бензопила ECHO CS-353ES – фирменное оснащение

Эта фирменная модель обладает повышенным пределом максимальной мощности, который на 10% больше, чем у других аналогичных цепных бензоинструментов. При этом бензопила получилась достаточно тихой и экономичной в плане расхода топлива и используемого смазочного материала.

Бензопила ЭХО 353 предварительно оборудована долговечным силовым агрегатом, коленчатый вал которого способен раскручиваться до отметки 12000 об/мин. Для этого заводскому двигателю требуется не более 0,45 сек. Повышенный запас тяговых характеристик сделал мотор на 20% производительнее большинства других популярных рыночных аналогов.

В числе других конструктивных особенностей бензопилы ECHO в 353-й заводской комплектации садоводы выделяют улучшенную охлаждающую систему, разработанную с использованием фирменной технологии G-FORCE. Она автоматически удаляет опилки, попавшие на фильтр предварительной очистки воздуха, увеличивая цикли между его очисткой и заменой.

Параметры:

• мощность силового агрегата – 2,16 л. с.;
• бак для горючего – 250 мл;
• бак для смазки режущей гарнитуры – 260 мл;
• шаг фирменной цепи – 3/8″.

Для более плавного и уверенного запуска встроенного мотора завод-изготовитель оборудовал модель ECHO инновационной пусковой системой ES starter. Она позволяет включить силовой агрегат с минимальными нагрузками на его движущиеся детали.

Бензопила Echo CS-350WES – описание инструмента

Эта модель известного японского производителя обладает достоинствами бытовых и полупрофессиональных бензопил. Инструмент комплектуется надежным 2-тактным двигателем, обладающим пониженным уровнем шума и высокой стойкостью к интенсивно растущим нагрузкам. Внутренние стенки цилиндра ДВС покрыты электролитическим низкотемпературным покрытием типа Hard Chrome, гарантирующим повышенную стойкость к нагреву и коррозии.

Для запуска встроенного мотора бензопила Эхо 350 оснащена ручным стартером, разработанным по технологии ES-Start. За более удобное использование инструмента отвечает встроенная в его устройство эффективная антивибрационная система.

Пильные органы модели представлены долговечной шиной и усиленной кованой цепью, для натяжения которой производитель укомплектовал пилу отдельным боковым винтом. Смазка гарнитуры осуществляется в автоматическом режиме при помощи регулируемого масляного насоса.

Параметры этой модели Echo включают:

• мощность ДВС – 2 л. с./1,48 кВт;
• объем цилиндра – 35,8 см3;
• топливный/масляный резервуар – 370/230 мл;
• длина шины – 30–35 см;
• уровень шума – 110 дБ.

В отличие от большинства своих рыночных аналогов, эта цепная пила Echo комплектуется деталями, изготовленными из более легкого сплава. Благодаря этому ее вес значительно снижен, что позволяет уверенно использовать инструмент для спиливания веток на деревьях и крышах зданий.

Несколько слов о пильной гарнитуре

Отдельного внимания заслуживает цепь, которая идет в комплекте с бензопилой. Она выпущена американской компанией OREGON – пионером в производстве пильных гарнитур. В CS-352ES использована цепь под кодовым обозначением 91VXL052XJ – это низкопрофильная конструкция с типоразмером 3/8”-91. Основными отличительными особенностями гарнитуры являются:

• конструкция элементов, которые ограничивают глубину пиления выполнена в форме клина, что положительно сказывается на уровне отдачи бензопилы;
• сама цепь спроектирована по технологии Vibe-Ban, основное назначение которой – это уменьшение уровня вибрации, которое передастся на рукоятку к оператору;
• значительный плюс – это применение специальной технологии удержания смазки в цепи (система Lubriwel). С одной стороны – это измененный тип крепления соединительных звеньев, а с другой, специальные канавки в ведущих звеньях, которые обеспечивают равномерное распределение смазки;

Oregon рекомендует использование данной пильной гарнитуры для легких бензопил, с размером направляющей шины от 14 дюймов.

Комплект поставки пилы

Инструмент упакован в обычную коробку из бурого гофрокартона, на котором нанесены опознавательные знаки модели – наименование модели (в нашем случае – это ECHO CS-352ES), серийный номер, а также указана страна происхождения.

Комплектацию нельзя назвать богатой, но это характерно для бензопил начального уровня. Набор минимален, но в нем содержится все необходимое для беспроблемной эксплуатации:

• шина для пильной цепи, размером 14 дюймов;
• защитный чехол для шины соответствующего размера (понадобится при хранении инструмента в перерывах при эксплуатации);
• пильная цепь (основная режущая поверхность пилы);
• набор инструментов для оперативного технического обслуживания – это универсальный ключ со шлицевой отверткой, отвертка с маленьким шлицем (для регулировок карбюратора) и шестигранный ключ;
• паспорт и руководство по использованию бензопилы.

Важно! Обязательно сохраните универсальный ключ – это удобный инструмент для извлечения свечи зажигания из двигателя. Все комплектующие оригинальные и выпущены под маркой ECHO, что является дополнительным плюсом к надежности при такой скромной комплектации. Все комплектующие оригинальные и выпущены под маркой ECHO, что является дополнительным плюсом к надежности при такой скромной комплектации

Все комплектующие оригинальные и выпущены под маркой ECHO, что является дополнительным плюсом к надежности при такой скромной комплектации.

Распиловочное оборудование

Этот узел состоит из направляющей шины размером 350 мм и 52-звенной пильной цепи со стандартным шагом 3/8 дюйма. Такое сочетание позволяет работать с древесиной диаметром до 300 мм.

Изготовленная с применением износостойкого сплава шина имеет рабочий паз в 1,3 мм, обеспечивающий фиксацию цепи при выполнении сложных, в том числе горизонтальных распилов.

В рабочем режиме смазка цепи производится подачей масла из резервуара емкостью 0,26 литра. Ее натяжение осуществляется с помощью бокового рычага. При разрыве цепь блокируется штатным улавливателем, исключающим образование травматических ситуаций.

Доступные регулировки

Среди регулирующих операций доступны натяжение цепи и регулировка карбюратора.

Алгоритм окончания регулировки цепи классический: цепь по шине перемещается свободно и при этом не провисает. Стоит отметить, что регулировочный винт находится со стороны кожуха сцепления, а не со стороны шины, как у некоторых моделей бензиновых пил. На наш взгляд, такое расположение – самое удобное.

Регулировка карбюратора позволяет настроить состав смеси на высоких и низких оборотах и частоту холостого хода

Обратите внимание – возможность регулирования качества смеси на разных оборотах – серьезный приятный сюрприз! Что касается холостого хода, то всё как обычно – это минимальные обороты, при которых цепь стоит на месте и не передвигается по шине. Алгоритм же настройки качества смеси основан на достижении плавности перехода бензопилы с низких на высокие частоты и наоборот

Не надевайте при работе свободную одежду, рубашки с широк…

• Изображение
• Текст

6

•

Не надевайте при работе свободную одежду,

рубашки с широким рукавом или манжетами, шарфы, галстуки, украшения. Верхняя одежда должна быть застегнута на все пуговицы. На вас/вблизи не должно быть веревок и цепей, т.е. следует избавиться от всего, за что может зацепиться за цепь или ветки.

•

Одежда должна быть из крепкого защитного материала.

Она должна удобно облегать тело, чтобы не цепляться, не быть захваченной инструментом, но быть достаточно просторной, чтобы не мешать свободе движения.

• Брюки не должны быть слишком широкими, без

отворотов. И их следует либо заправить в голенища сапог, либо их нужно укоротить.

• Защитные куртки, специальные защитные средства для

ног, брюки для пильных работ из защитного материала есть в продаже. Использование дополнительных средств защиты при определенных условиях работы является ответственностью оператора.

• Никогда не пользуйтесь цепной пилой, когда Вы один.

Организуйте работу таким образом, чтобы кто-то присутствовал недалеко от Вас и мог услышать Вас в случае, если будет необходима помощь.

ТОПЛИВО

•

Используйте подходящий тип контейнеров для хранения топлива.

•

Не курите вблизи хранилищ топлива, не приближайте к ним источники открытого огня или искр.

CS-3500

ПРЕДУПРЕЖДЕНИЕ

ОПАСНОСТЬ

•

БЕНЗИН И ДРУГОЕ ГОРЮЧЕЕ ЧРЕЗВЫЧАЙНО ЛЕГКО ВОСПЛАМЕНЯЮТСЯ. ЕСЛИ ТОПЛИВО БУДЕТ ПРОЛИТО ИЛИ ПРОИЗОЙДЕТ ВОЗГОРАНИЕ ОТ ИСТОЧНИКА ОГНЯ, РЕЗУЛЬТАТОМ МОЖЕТ БЫТЬ ПОЖАР, СЕРЬЕЗНЫЕ ТРАВМЫ ИЛИ НАНЕСЕНИЕ УЩЕРБА ИМУЩЕСТВУ. НЕОБХОДИМО ПРЕДПРИНЯТЬ ЧРЕЗВЫЧАЙНЫЕ МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С БЕНЗИНОМ ИЛИ ДРУГИМ ГОРЮЧИМ.

•

ПОСЛЕ ЗАПРАВКИ, ПЛОТНО ЗАВИНТИТЕ КРЫШКУ ТОПЛИВНОГО БАКА И ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ. В СЛУЧАЕ УТЕЧКИ ТОПЛИВА, УСТРАНИТЕ НЕПОЛАДКУ ПЕРЕД ТЕМ, КАК ВКЛЮЧАТЬ ПИЛУ. ОПАСНОСТЬ ВОЗГОРАНИЯ!

Бензопила Echo CS 260TES 10

Инструмент бытового типа с простыми конструкционными особенностями, облегчающими ремонтные работы и ТО. Бензопила Эхо 260 самая лёгкая в своём классе с облегчённым пуском и надёжным тормозом.

Ключевые параметры:

• Двигатель с мощностью 1,7 л. с. / 1,2 кВт;
• Объём цилиндра – 26,9 см3;
• Вместительность бензобака – 245 миллилитров;
• Длина шины – 10/25 сантиметров;
• Масса – 4,4 килограмма.

Инструмент подходит для распилки тонких брёвен и спиливанием сушняка. Комплектуется цепью, шиной, чехлом и эксплуатационными документами.

Достоинства модели:

• Наличие кованного коленвала и надёжного покрытия цилиндра мотора;
• Наличие двухступенчатого аэрофильтра;
• Муфта сцепления обеспечивает плавный ход цепи;
• Плечевой ремень закрепляется кронштейном;
• Антивибрационная и шумовая защита.

Модель Echo CS 452ESX – конструктивные особенности бензопилы

Данная бензопила Эхо успешно используется, как для бытовых целей, так и для валки леса. В конструкцию пилы входит прочный картер из сплава магния, надежный барабан сцепления со съемным венцом, кованый шатун и коленчатый вал. Среди технических характеристик агрегата следует выделить:

• Объем цилиндра – 45 см 3 ;
• Мощность пилы – 2,26 кВт или 3,1 л. с.;
• Емкость масляного бачка – 270 мл;
• Эксплуатационный вес – 7,3 кг.

Эта японская бензопила отличается уникальной компоновкой мотора, правильной балансировкой и удобными эргономичными рукоятками.

Среди других преимуществ нужно выделить экономный расход топлива и масла.

О бренде

Компания Hitachi, не так давно отметившая свой столетний юбилей, стартовала с инновационных проектов для угледобывающей промышленности. На данный момент бренд объединяет около 950 дочерних компаний. В сферу их интересов входит не только строительный инструмент профессионального и бытового уровня, но и современные медицинские, военные, компьютерные и образовательные технологии.

Затем компания сконцентрировалась на производстве более мощных бензиновых пил профессионального и полупрофессионального классов (HITACHI CS38EK, CS45EM), пытаясь максимально увеличить их срок службы, надежность и безопасность. Сейчас Hitachi смело предоставляет пожизненную гарантию на многие узлы и детали своих бензопил.
