Неисправности Хукскварна 240
Как и любой технически сложный инструмент, 240-я пила, иногда ломается. Ситуации, когда бензопила не заводится или глохнет при нажатии на газ хоть и нечасто, но случаются. Рассмотрим основные причины такого поведения пилы.
Почему не заводится бензопила Хускварна 240: причины
Если Хускварна 240 не запускается, проверьте наличие топлива, т. к. иногда можно попросту забыть его заправить. Если бак заправлен, а бензопила не заводится, причины могут быть следующие:
топливный фильтр сильно загрязнен, для устранения необходимо заменить фильтр; порыв топливной магистрали. Его можно обнаружить визуально по протечке топлива; неисправна катушка или свеча зажигания. Для определения неисправности потребуется проверить искру на заведомо исправной свече
Также если отсутствует искра, стоит обратить внимание на зазор между маховиком и катушкой зажигания и при необходимости отрегулировать его; неисправности в кнопке управления двигателем, для проверки необходимо отсоединить провода от кнопки и попробовать запустить бензопилу Хускварна 240; сильный подсос воздуха в топливном насосе карбюратора, необходимо проверить затянуты ли винты крепления крышки топливного насоса карбюратора; забит импульсный канал цилиндра. Неисправность можно обнаружить при снятом карбюраторе; некорректная регулировка карбюратора. Приступать к регулировке карбюратора, можно только после того, как все остальные элементы, которые отвечают за правильную работу двигателя, проверены
В противном случае, проведя регулировку можно только навредить; причина того что двигатель не запускается, может скрываться и в неисправности ЦПГ, например, залипание колец, задиры ЦПГ и т. д. В таком случае, при диагностике, потребуется полная разборка, которую лучше всего доверить специалистам
Приступать к регулировке карбюратора, можно только после того, как все остальные элементы, которые отвечают за правильную работу двигателя, проверены. В противном случае, проведя регулировку можно только навредить; причина того что двигатель не запускается, может скрываться и в неисправности ЦПГ, например, залипание колец, задиры ЦПГ и т. д. В таком случае, при диагностике, потребуется полная разборка, которую лучше всего доверить специалистам.
Причины по которым Husqvarna 240 не заводится, могут комбинироваться, поэтому необходимо устранять все имеющиеся неисправности
Также очень важно в процессе ремонта использовать только новые, оригинальные запчасти, т. к. качество аналогов значительно ниже, что тоже сказывается на работоспособности
качество аналогов значительно ниже, что тоже сказывается на работоспособности.
Почему глохнет при нажатии газа
Если Husqvarna 240 хорошо заводится, но глохнет сразу после нажатия на газ, то причины могут быть следующие:
- разгерметизация карбюратора. Необходимо проверить затяжку винтов крышки бензонасоса, при необходимости заменить прокладки, т. к. со временем они могут приходить в негодность;
- засор в системе подачи топлива. Необходимо проверить топливную магистраль и фильтр;
- неправильная регулировка карбюратора.
Совет: проводить диагностику и устранять неисправности, необходимо сразу после их возникновения. Не стоит работать неисправной пилой, т. к. это только усугубит положение и в дальнейшем ремонт потребует больших финансовых вложений.
Преимущества
Отличные технические и рабочие характеристики инструмента подтверждают положительные отзывы владельцев и специалистов сервисно-ремонтных служб. Цена инструмента в полной мере компенсируется его производительностью, надежностью долговечностью эксплуатации.
В достоинствах модели Хускварна 240:
- сочетание небольшого веса и габаритных параметров;
- экономный расход горючего и масел;
- отсутствие проблем холодного запуска;
- удачная двухконтурная схема очистки воздуха;
- балансировка корпуса и способствующая удобному захвату форма рукояток;
- возможность управления пилой посредством многофункционального рычага.
Особенности бензопилы
Среди своих конкурентов бензопила husqvarna 240 16 дюймов, выделяется за счет своей эргономичности и качества исполнения. Детали её корпуса изготовлены из высокопрочного пластика, который не боится соприкасаться с бензином или маслом. Все они прекрасно подогнаны и бензопила смотрится как единое целое.
Бензопила хорошо сбалансирована и имеет удобное расположение элементов управления.
К основным особенностям модели, можно отнести наличие следующих инновационных разработок компании Хускварна:
- Антивибрационная система, состоящая из надежных металлических амортизаторов, которая имеет запатентованное название LowVib;
- Система, комбинирующая управление положением дроссельной заслонки и выключением двигателя;
- Очистка воздуха, при помощи центробежной системы Air Injection;
- Последняя, но самая важная, это система X-Torq, о которой подробнее речь пойдет чуть ниже.
Неполадки в системе подачи топлива
Если инструмент не работает, это может быть связано с тем, что цилиндр не поглощает топливо.
Сначала проверьте топливный фильтр на наличие загрязнений. Чтобы проверить это, снимите топливный шланг и проверьте скорость потока топлива.
Если он поставляется под низким давлением, проблема связана с фильтром.
Затем фильтр высушивается и аккуратно монтируется сзади. Чтобы избежать этого в будущем, фильтр необходимо регулярно чистить.
Если очистка фильтра не привела к положительному результату, необходимо соблюдать вентиляционную пробку. Засорение этого отверстия не обеспечивает карбюратора достаточным количеством воздуха.
Модификации
Хускварна 240 имеет две модификации, это Husqvarna 240 e series и Husqvarna 240 e series TrioBrake.

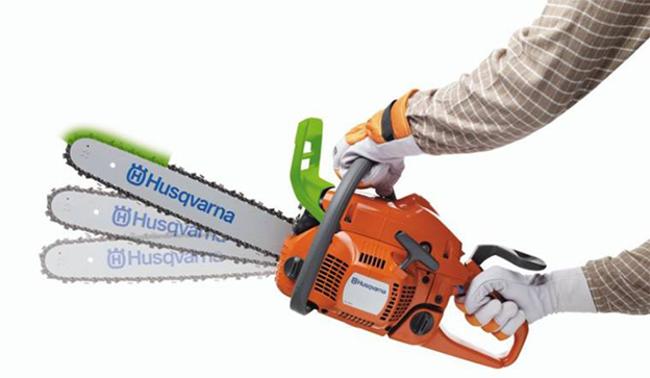

Защита от обратного удара
В комплектации e series, на пилу дополнительно устанавливается система Smart Start, которая предназначена для облегчения запуска бензопилы, а также откидные крышки топливного и масляного баков, и система натяжения цепи без помощи дополнительного ключа. По сути, Husqvarna 240 e-series, это люксовая версия базовой модели бензопилы.
Система безключевого натяжения цепи Husqvarna
Хускварна e-series TrioBrake, это тоже люксовая модель 240-й, только дополнительно оснащенная инновационной технологией TrioBrake, которая защищает оператора при возникновении обратного удара.
В видео ниже, представлено описание того, как работает система и для чего она необходима.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕНЗОПИЛЫ ХУСКВАРНА 240
Сервис и ремонт бензопилы требуют специальной подготовки. Производитель рекомендует обращаться в специализированный сервисный центр для профессионального ремонта.
Регулировка карбюратора бензопилы Husqvarna 240
Карбюратор управляет оборотами двигателя. Для обеспечения максимальной эффективности работы машины карбюратор необходимо правильно отрегулировать.
Винт T регулирует обороты холостого хода. Поворот винта по часовой стрелке увеличивает обороты холостого хода, поворот против часовой стрелки уменьшает холостой ход.
Основная регулировка карбюратора проводится на заводе во время испытаний. Точная регулировка должна выполняться опытным мастером.При правильно отрегулированном режиме холостого хода двигатель начинает работать плавно из любого положения с запасом до того числа оборотов холостого хода, когда цепь начинает вращаться.
Проверка износа тормозной ленты
Очистите опилки, остатки смолы и пыль с поверхности тормоза цепи и барабана муфты.
Регулярно проверяйте, чтобы лента тормоза обладала минимальной толщиной 0.6 мм в самом изношенном месте.
Глушитель бензопилы Husqvarna 240
Никогда не работайте с глушителем, у которого отсутствует или поврежден искрогасящий фильтр (у данной модели он заменяем). Хускварна рекомендует производить замену глушителя в авторизованном сервисном центре после 75 часов использования.
Воздушный фильтр
Воздушный фильтр необходимо регулярно чистить от пыли и грязи для того, чтобы избежать следующих повреждений:
- сбой в работе карбюратора
- падение мощности двигателя
- чрезмерный износ частей двигателя
- чрезмерный расход топлива
Для тщательной чистки фильтр следует помыть в воде с мылом.
Свеча зажигания
На работу свечи зажигания влияют следующие факторы:
- неправильная регулировка карбюратора.
- неудовлетворительная рабочая смесь: слишком много масла или несоответствующее масло.
- грязный воздушный фильтр.
Если двигатель теряет мощность, плохо запускается, не держит обороты холостого хода, прежде всего проверьте свечу зажигания. Если свеча грязная, прочистите ее и проверьте зазор электродов — 0,5 мм. Свечу необходимо менять через месяц работы или чаще.
Применение несоответствующей модели может привести к серьезным повреждениям поршня/цилиндра.
Дополнительная информация о техническом обслуживании бензопилы Хускварна 240.
проводит плановый и срочный ремонт, а также техническое обслуживание бензопил в соответствии с рекомендациями производителей техники.
Алгоритм проверки картера на герметичность
- Снять боковую крышку и шину с бензопилы.
- Выкрутить свечу зажигания и через свечное отверстие заложить шнурок с узелками в цилиндр, тем самым застопорив движение поршня и коленвала.
- В качестве шнурка с узелками можно использовать старый шнур от стартера, навязав на нем узелки через 3-5 см.
- Раскрутить ведущую звездочку бензопилы.
- Снять крышку масляного насоса и сам насос.
- Снять с бензопилы стартер.
- Раскрутить и снять маховик.
- Снять карбюратор.
- При помощи шприца, через отверстие под карбюратор в цилиндре, залить в картер бензин, при этом наблюдать за сальниками коленчатого вала. Если бензин будет протекать через них, значит сальники пришли в негодность и их необходимо заменить новыми.
- Установку сальников лучше доверить профессионалам.
Косвенным признаком негерметичности картера являются масляные подтеки в районе сальников.
Регулировка карбюратора своими руками на бензопиле
Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.
Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.
Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.
Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.
Базовая регулировка карбюратора.
Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки
Проверка и регулировка холостого хода.
Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.
Проверка и регулировка максимального числа оборотов.
Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.
Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.
Проверка ускорения.
При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.
После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.
Технология X-Torq
Теперь вернемся к технологии X-Torq и попробуем разобраться, как она работает и для чего необходима.
Как известно, при работе двухтактного двигателя, большой процент топливной смеси, не сгорает и выбрасывается с выхлопом, или же догорает в глушителе, не принося при этом пользы. Все потому, что выхлопные газы из цилиндра удаляются в процессе поступления в него топливной смеси, которая неизбежно попадает и в глушитель.
Инженеры компании Хускварна, разработали новый алгоритм продувки цилиндра и удаления из него продуктов сгорания. В технологии X-Torq, продувка цилиндра и удаления отработанных газов осуществляется чистым воздухом и только после него, в камеру сгорания попадает новая порция топлива. Такая схема, позволила снизить процент вредных примесей в выхлопных газах и потребление топлива пилой.
Для реализации задумок инженеров, потребовалось полностью модернизировать карбюратор, цилиндр и поршень двигателя.
Также, двигателя сделанные с применением системы X-Torq, обладают самым низким уровнем шума.
Подробнее ознакомиться с принципами работы двигателя X-Torq, можно посмотрев видео.
Двигателя с системой X-Torq, более капризны к качеству очистки воздуха, нежели обычные. По этой причине, необходимо проводить очистку воздушного фильтра как можно чаще.
Техническое обслуживание бензопилы “Хускварна” 240
Для обеспечения длительного срока эксплуатации цепной бензопилы владельцу техники необходимо регулярно производить обслуживающие работы, которые сводятся к следующему:
- заправка топливом и маслом;
- заточка цепи;
- очистка инструмента от загрязнений;
- обслуживание воздушного фильтра;
- обслуживание свечи зажигания;
- настройка карбюратора;
- проверка состояния тормозной системы;
- очистка масляных канальцев;
- замена звездочки;
- обслуживание направляющей.
Бензопила Хускварна 240 X-Torq
Новые владельцы техники задают следующие вопросы:
- как снять карбюратор с бензопилы “Хускварна” 240;
- как своими силами отрегулировать карбюратор на бензопиле Husqvarna 240.
Регулировка карбюратора
После обкатки, некоторые владельцы бензопилы проводят регулировку карбюратора. Она состоит из нескольких этапов:
- Заведите пилу, проверните регулировочные винты высоких и низких оборотов до упора. Отверните обратно на 1,5 оборота;
- Прогрейте пилу около 10 минут. Выставьте холостой ход винтом холостого хода. При правильных настройках цепь не будет перемещаться по шине на холостом ходу;
- Проверьте работу пилы на ускорение. При нажатии на акселератор скорость должна, быстро возрасти.
Предлагаем посмотреть видео, в котором показано как производится разборка и сборка цепной бензопилы Husqvarna 240.
На следующем видео видно, как выполняется регулировка карбюратора бензопилы “Хускварна” 240 своими руками.
Описание
Бензопила Husqvarna 240 — оптимальная модель бензопилы от шведского производителя с мировым именем. Агрегат предназначен для выполнения бытовых работ, в частности, для:
- заготовки дров;
- устранения засохших деревьев с участка;
- распиливания крупных бревен (диаметром до 40 см.);
- прочих хозяйственных работ с древесиной.
Бензопила Husqvarna 240 Данная модель имеет высокое качество сборки, небольшой вес, простую систему запуска и понятную инструкцию. Двигатель бензопилы Хускварна 240 обладает мощностью 1500 Вт, при рабочем объеме цилиндра в 38,2 см.куб.
Эта технология отвечает за снижение количества вредных выхлопов, кроме того, в ходе эксплуатации происходит существенная экономия топлива.
Особенности цепной бензопилы Хускварна 240:
- система очистки воздуха Air Injection, позволяющая снизить износ пилы в результате нагрузки, а также увеличить промежутки между необходимостью очистки топливного фильтра;
- двигатель с технологией X-Torq — с помощью данной технологии пила потребляет меньше топлива во время работы, а количество выхлопов снижается и находится в пределах современной нормы;
- пилу проще заводить благодаря комбинированному управлению дроссельной заслонкой и остановкой двигателя;
- присутствие антивибрационной системы LowVib делает устройство еще более комфортным для владельца, позволяя снимать напряжение с рук;
- на устройство установлены антивибрационные демпферы, поглощающие дрожание;
- присутствует подкачивающий топливо насос;
- бензопила husqvarna 240 оснащена цепным тормозом, который приводится в действие с помощью силы инерции.

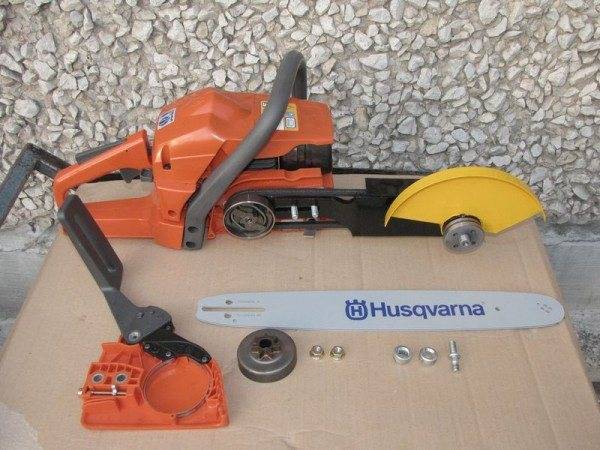

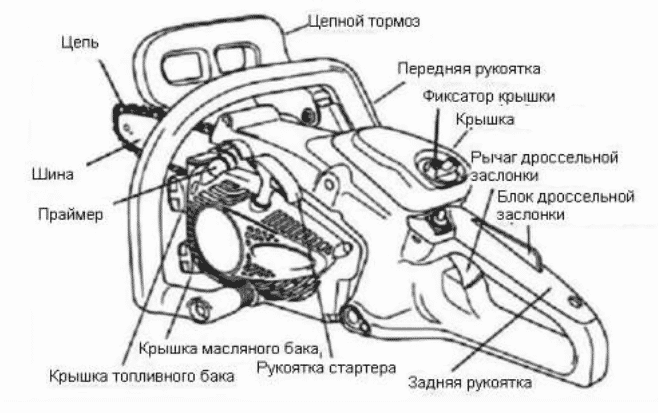

Конструкция и сфера использования
Использование бензопилы Хускварна 240 не ограничивается стандартными функциями по заготовке дров. С ее помощью легко можно очистить большую территорию от кустарников и старых деревьев, формировать кроны декоративных растений в саду, использовать ее в строительстве для распила досок. Достаточная мощность и длина шины позволяют производить распиливание древесины как вдоль, так и поперек.
Классический дизайн бренда сочетается в этой модели с высокими техническими характеристиками и удобством пользования. Пила Хускварна 240 относиться к классу бытовых, но ее производительность немногим отличается от профессиональных инструментов. Производители предусмотрели в этой пиле такие необходимые функции, как легкий запуск, двойная очистка воздуха, снижение уровня вибрации. Эргономичные рычаги управления и рукоятка способствуют максимальному комфорту при работе, снижают нагрузку на оператора. Основные узлы механизма расположены таким образом, чтоб ускорить и упростить доступ к ним в случае ремонта.
Если следовать инструкции по эксплуатации и регулярно проводить профилактические осмотры бензопилы, ремонта в большинстве случаев удастся избежать. Но даже в случае поломки инструмент не доставит Вам значительных неудобств – оригинальные запчасти легко можно приобрести и заменить. Подробное строение бензопилы Хускварна 240 приведено на схеме ниже:
Особенности
Среди своих конкурентов бензопила Husqvarna 240-16 дюймов, выделяется за счет своей эргономичности и качества исполнения. Детали её корпуса изготовлены из высокопрочного пластика, который не боится соприкасаться с бензином или маслом. Все они прекрасно подогнаны и бензопила смотрится как единое целое.
Бензопила хорошо сбалансирована и имеет удобное расположение элементов управления.
К основным особенностям модели, можно отнести наличие следующих инновационных разработок компании Хускварна:
- Антивибрационная система, состоящая из надежных металлических амортизаторов, которая имеет запатентованное название LowVib;
- Система, комбинирующая управление положением дроссельной заслонки и выключением двигателя;
- Очистка воздуха, при помощи центробежной системы Air Injection;
- Последняя, но самая важная, это система X-Torq, о которой подробнее речь пойдет чуть ниже.
Устройство и принцип работы карбюратора Husqvarna
Для успешного проведения настройки карбюратора бензопилы Husqvarna необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.
Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.
Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Husqvarna. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.
В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.
За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:
- винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
- (H) – отвечает за тягу на высоких оборотах и их количество;
- (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.
Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.
Работу по настройке или ремонту карбюратора на бензопилах компании Husqvarna можно выполнить и не имея определенного опыта. Для того чтобы сделать все правильно, необходимо соблюдать алгоритм и иметь минимальный набор инструментов. Также стоит заранее оценить свои силы и не рисковать, если вы совсем ничего не понимаете в технике. Поверьте, иногда лучше заплатить небольшую сумму мастеру, чем испортить инструмент самостоятельной регулировкой.
Бензопила многими рассматривается в качестве идеального и незаменимого помощника. Ведь с ее помощью можно выполнять все работы, которые ранее помогал делать топор, при этом не тратить много сил и времени. Именно поэтому практически у каждого домашнего умельца такой инструмент имеется в арсенале.
Конструкция рассматриваемых агрегатов не так уж и сложна
А это означает, что починить инструмент сможет каждый умелец, принимая во внимание советы специалистов. Мы же рассмотрим, в какой последовательности осуществляется регулировка карбюратора Husqvarna 236 своими руками. Настройка карбюратора бензопилы своими руками
Настройка карбюратора бензопилы своими руками
Для самостоятельной опции карбюратора необходимо ознакомиться с его устройством и уяснить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных частей устройства и близкорасположенных к нему деталей.
Необходимо аккуратненько обращаться с предметами для опции системы, также определять соответствие выставленных характеристик очень допустимым значениям.
Техническое обслуживание бензопилы “Хускварна” 240
Для обеспечения длительного срока эксплуатации цепной бензопилы владельцу техники необходимо регулярно производить обслуживающие работы, которые сводятся к следующему:
- заправка топливом и маслом;
- заточка цепи;
- очистка инструмента от загрязнений;
- обслуживание воздушного фильтра;
- обслуживание свечи зажигания;
- настройка карбюратора;
- проверка состояния тормозной системы;
- очистка масляных канальцев;
- замена звездочки;
- обслуживание направляющей.
Бензопила Хускварна 240 X-Torq
Новые владельцы техники задают следующие вопросы:
- как снять карбюратор с бензопилы “Хускварна” 240;
- как своими силами отрегулировать карбюратор на бензопиле Husqvarna 240.
Регулировка карбюратора
После обкатки, некоторые владельцы бензопилы проводят регулировку карбюратора. Она состоит из нескольких этапов:
- Заведите пилу, проверните регулировочные винты высоких и низких оборотов до упора. Отверните обратно на 1,5 оборота;
- Прогрейте пилу около 10 минут. Выставьте холостой ход винтом холостого хода. При правильных настройках цепь не будет перемещаться по шине на холостом ходу;
- Проверьте работу пилы на ускорение. При нажатии на акселератор скорость должна, быстро возрасти.
Предлагаем посмотреть видео, в котором показано как производится разборка и сборка цепной бензопилы Husqvarna 240.
На следующем видео видно, как выполняется регулировка карбюратора бензопилы “Хускварна” 240 своими руками.
Инструкции и файлы
Файл | Страниц | Формат | Размер | Действие |
32
pdf
1.48MB
Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку “Загрузить” и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.
Если в поле с файлом есть кнопка “Просмотр”, это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.
В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.
Также вы можете просмотривать инструкции на своем устройстве Android
Инструкция HUSQVARNA 240 на русском языке в формате pdf для устройства: бензопила. Прочитайте инструкцию для ознакомления с функциями и условиями эксплуатации, характеристиками и способами исправления неисправностей. Данное руководство пользователя поможет использовать весь функционал изделия и увеличит срок службы при условии соблюдения всех правил изложенных в документе.
Описание бензиновой цепной пилы торговой марки Husqvarna 240
Бензопила “Хускварна” 240 является полупрофессиональным пильным агрегатом, предназначенным для частного использования. Применяется цепная пила для обрезки ветвей деревьев, крон, заготовки топлива, распиловки бревен и досок. Инструмент может применяться как в частном хозяйстве, так и для работ в коммунальных хозяйствах, лесничестве, на стройке. Конструкция цепной пилы отличается надежностью и ремонтопригодностью, бензопила способна выдерживать большие эксплуатационные нагрузки.
Масса цепной бензопилы Husqvarna 240 без гарнитуры (направляющая и цепь) 4,7 кг. Двухтактная карбюраторная силовая установка X-Torq обеспечивает мощность 2,04 л. с., при этом количество вредных выхлопов снижается, а производительность агрегата растет. Запуск двигателя производится ручным инерционным стартером, встроена система легкого запуска. Управление дросселем комбинированное. Система зажигания бесконтактная, улучшенная версия карбюратора. Для увеличения комфорта при работе была встроена система гашения вибрации (особые крепления на рукоятках). Натяжитель цепи размещен в боковой части агрегата. Используются направляющие длиной от 33 до 40 см. Для повышения безопасности владельца бензопилы при пилении предусмотрен цепной тормоз, защита для рук. Смазка пильной цепи производится автоматически.
Бензопила Хускварна 240
Существует две версии бензопилы “Хускварна” 240: модификация S и SG. Первая применяется для не затратных по времени операций, вторая получила улучшенный двигатель, наделенный большим ресурсом и выносливостью при неизменных мощностных характеристиках, эта пила может выполнять длительные распиловочные работы без вреда для самой установки.
Технические характеристики
Двигатель | 240е | ||||
Объем цилиндра, куб. см | 38 | ||||
Ход поршня, мм | 32 | ||||
Скорость холостого хода, об/мин | 3000 | ||||
Мощность, кВт | 1,5/9000 | ||||
Система зажигания | |||||
Изготовитель | IIDA | ||||
Тип системы зажигания | CD | ||||
Свеча зажигания | Champion RCJ 7Y | ||||
Межэлектродный зазор, мм | 0,5 | ||||
Система топлива и смазки | |||||
Изготовитель | Zama | ||||
Тип карбюратора | W-33 | ||||
Емкость топливного резервуара, л | 0,3 | ||||
Производительность масляного насоса при 8500 об/мин, мл/мин | 7 | ||||
Емкость резервуара цепного масла, л | 0,20 | ||||
Тип масляного насоса | Автомат. | ||||
Вес | |||||
Без шины и цепи, кг | 4,7 | ||||
Уровни шума | |||||
Эквивалентный уровень акустического давления на ухо оператора, измеренный в соответствии с международными стандартами, дБ (А) | 113 | ||||
Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А) | 118 | ||||
Уровни вибрации | |||||
Передняя рукоятка, м/с2 | 2,1 | ||||
Задняя рукоятка, м/с2 | 7,7 | ||||
Шина/цепь | |||||
Стандартная длина шины, дюйм/см | 16/40 | ||||
Рекомендуемая длина шины, дюйм/см | 13-15/ 33-38 | ||||
Полезная длина резки, дюйм/см | 15,5/39 | ||||
Шаг, дюйм | 0,325/ 8,3 | ||||
Толщина приводного звена, мм | 0,050/1,3 | ||||
Число зубьев на ведущей звездочке | 7 | ||||
Пильное полотно | Пильная цепь | ||||
Длина, дюймы | Шаг, Дюйм | Ширина канавки, мм | Максимальное количество зубьев конечной звездочки | Тип | Длина, ведущие звенья (шт.) |
13 | 0,325 | 1,3 | 10Т | Husqvarna H30 | 56 |
15 | 0,325 | 10Т | 64 | ||
16 | 0,325 | 10Т | 66 | ||
18 | 0,325 | 10Т | 72 |
Особенности модели
- мощный мотор с системой X-Torq;
- возможность использовать шины от 33 до 40 см длиной;
- высокая мощность и выносливость;
- дополнительная очистка воздуха с системой Air Injection;
- ремонтопригодность, возможность производить ремонт, настройку самостоятельно своими руками;
- наличие в непосредственном доступе запчастей;
- цепной тормоз;
- защита для рук;
- наличие цепеуловителя;
- кнопка блокировки газового курка;
- антивибрационные крепления (система LowVib);
- автосмазка цепи;
- легкий старт;
- управление дроссельной заслонкой комбинированное.
Строение бензопилы Хускварна 240
Неисправности бензопилы
Предлагаем ознакомиться с неполадками, свойственными бензопилам торговой марки “Хускварна”.
Бензопила “Хускварна” не заводится, или заводится и сразу глохнет при нагрузке. Причины следующие:
- закончилось топливо;
- низкое качество топливной смеси;
- забился фильтр;
- подмокла, сгорела, закоптилась свеча;
- проблема с системой зажигания;
- не отрегулирован карбюратор;
- заклинило поршень цилиндра;
- износ поршневой группы.
Хускварна 240 в разборе
Инструмент сильно вибрирует при работе:
- ослабли крепежи;
- виброгасящие элементы разболтались;
- разбалансировка.
Резко увеличился расход топливной смеси:
воздушный фильтр загрязнен и требует замены.
Цепь продолжает вращаться в режиме холостого хода:
- не настроен карбюратор;
- износ поршня.
Пила сильно нагревается во время работы:
искроуловитель вышел из строя.
Предлагаем посмотреть на работу бензопилы Husqvarna 240 на видео.
Также вы можете ознакомиться с инструкцией к цепной бензопиле “Хускварна” 240.
Как отремонтировать карбюратор хускварна своими руками?
В процессе эксплуатации и диагностики могут обнаружиться дефекты в карбюраторе. Большинство из них можно устранить самостоятельно при минимуме знаний и без обращения в специализированный центр ремонта.
Среди методов устранения можно выделить:
- Замена различных прокладок в местах соединения герметичных деталей;
- Чистка или замена фильтрующих элементов карбюратора;
- Замена элементов насоса или клапанов;
Практически все вышеперечисленные детали можно позиционировать, как ремкомплект, который используется для мелко-срочного ремонта карбюраторов. После их установки, карбюратор бензопилы хускварна 137 может надолго забыть про неисправности, а регулирование станет проще.
