Динамометрический ключ. Как пользоваться и какой выбрать?

Что такое динамометрический ключ?

Динамометрический ключ используется для закручивания резьбовых соединений с определенным моментом затяжки (силы, усилием). Единицей измерения усилия является ньютон на квадратный метр.

Подобный инструмент необходим из-за того, что в данных по техническому обслуживанию автомобилей и других сложных устройств всегда предоставляются данные о том, с каким усилием необходимо затягивать те или иные соединения. В том случае если используемая сила больше или меньше рекомендуемых значений, это может вызвать серьезную поломку из-за сорванной резьбы или недостаточно затянутых гаек и винтов.

Соответственно крайне важно иметь возможность изначально выставить необходимую силу затяжки, именно для этого и был создан динамометрический ключ. Обычный динамометрический ключ состоит из следующих частей:

Обычный динамометрический ключ состоит из следующих частей:

1. Рукоятки, которая изготавливается из пластика или резины;
2. Металлический корпус;
3. Квадрат для торцевых головок;
4. Шкала на которой показывается усилие затяжки.

Шкала может выглядеть по-разному, в зависимости от типа ключа. Сегодня существуют следующие виды динамометрических ключей для автомобиля.

КОНСТРУКЦИЯ ДИНАМОМЕТРИЧЕСКОГО КЛЮЧА ДЛЯ АВТОМОБИЛЯ

• Стрелочные динамометрические ключи оснащаются шкалой со стрелкой. Они сравнительно недороги, но при этом обладают погрешностью в измерениях в районе 6-8%. Они подходят только для работ, которые не требуют высокой точности при затяжке соединений;
• Щелчковые динамометрические ключи, также известные как «предельные». В этом случае необходимо накрутить в основание ключа движимую рукоятку до того момента, когда она не дойдет до нужной отметки усилия. Они имеют меньшую погрешность в районе 4% и активно используются в СТО;
• Электронные обладают наибольшей точностью и являются лучшим вариантом динамометрического ключа для авто. Их погрешность составляет около одного процента, и имеют такие функции как выгрузка данных в Excel, программирования последовательности действий и пр.

Отдельно стоит сказать о щелчковых ключах. У некоторых из них не одна шкала, а две – вертикальная и горизонтальная. При этом на числа на горизонтальной шкале обозначают, сколько Ньютонов добавится к усилию, отмеченному на вертикальной шкале. То есть, если на вертикальной шкале будет выбрано число «112», а на горизонтальной «4», то мы получим усилие в 116 Ньютонов на метр (112+4).

Также очень важно помнить о том, что у стрелочных динамометрических ключей нет ограничения по силе затяжки. Они могут только показывать ваше усилие

Соответственно если в какой-то момент вы превысите разрешенный крутящий момент, то это может серьезно повредить деталь.

КЛЮЧ ТОРСИОННОГО ТИПА С НЕПОДВИЖНЫМ СТРЕЛОЧНЫМ УКАЗАТЕЛЕМ

Как выбрать динамометрический ключ

При выборе ключа следует обратить внимание на следующие моменты:

Диапазон возможностей. Необходимо убедится, что требуемый момент силы входит в шкалу деления инструмента. При этом он не должен являться крайним максимальным или минимальным показанием. Например, для затяжки с силой в 120 Н/м потребуется ключ со шкалой деления, превышающей этот показатель на несколько единиц. В противном случае, из-за критического сжатия или, напротив, растягивания пружины устройство рискует выйти из строя в течение нескольких оборотов;
Наличие эргономичной нескользящей ручки. Во время работы инструмент не должен доставлять дискомфорт

Важно убедиться, что ключ удобно держать в руке, он не выскальзывает и не причиняет неприятные ощущений;
Материал. Ключи из высококачественной стали с защитным противокоррозионным покрытием при правильном хранении прослужат довольно долго;
Наличие индикаторного механизма

Стрелочные ключи сильно уступают предельным и электронным аналогам. Благодаря системе оповещения оператор может не беспокоиться, что приложит усилие, превышающее оптимальный момент затяжки.

Различия выбора динамометрического ключа для частного использования и для организации

На предприятиях инструменту предъявляется повышенные требования по уровню точности. Профессиональное оборудование отличается высоким качеством и износостойкостью механизма. Перед внедрением на производство устройство проходит проверку в лаборатории. Обязательным условием является сертификация, подтверждающая его характеристики

Данная предосторожность нужна для обеспечения прочности и безопасности будущих изделий: конструкций и техники

При выборе инструмента для личного использования опираться стоит на материал, из которого он сделан, его функции и измерительные способности. Деления шкалы должны превышать максимально допустимое значении при установке винта. Так динамометр устройства не будет сильно изнашиваться, и следовательно, дольше прослужит. Для частного использования совсем необязательно покупать профессиональный инструмент, прошедший сертификацию. Для ремонта и обслуживания техники, которой не требуется повышенная точность крепления, можно подобрать бюджетную универсальную модель.

Производители ключей

Разобравшись как использовать динамометрический ключ и по каким критериям следует производить выбор стоит так же отметить основных производителей данного инструмента:

Разновидности динамометрических ключей для легкового автомобиля

Выделяют несколько типов приспособлений:

1. Стрелочный — самый распространенный вид. Отличается невысокой стоимостью, простой конструкцией. Однако по техническим характеристикам он уступает другим моделям. Погрешность составляет 10%, максимальный уровень затяжки — 280 Н.м. Стрелочные варианты применяются для легких рутинных работ.
2. Щелчковый — с заданным максимумом, который срабатывает при слишком сильной затяжке. Погрешность составляет 3-5%, сила натяжки — от 40 до 360 Н.м. Устройства применяются в бытовых или промышленных условиях.
3. Электронный — отличающийся лучшими рабочими качествами. Погрешность не превышает 1%. Имеется электронная шкала, отражающая степень затяжки.

Виды

Лучшие динамометрические ключи с цифровой индикацией

Для высокоточных работ рекомендуется купить электронный динамометрический ключ. Цифровой прибор имеет информативную шкалу, которая хорошо читается в любых условиях. О достижении заданных значений сообщается звуковым или световым сигналом. Погрешность у таких гаджетов самая маленькая среди динамиков и не превышает 2,5%.

Aist 16054200

Российская компания предлагает электронный динамометрический ключ с реверсивной трещоткой. Эта особенность конструкции даёт возможность с правосторонним и левосторонним крепежом. Диапазон усилий от 40 до 200 Нм, память прибора может сохранить до 50 значений крутящего момента, что увеличивает темп работ при выполнении разных операций.

При достижении заданных значений срабатывает световая и звуковая сигнализация. При бездействии в течение 2 минут оборудование автоматически отключается от питания. Работает от пальчиковой батарейки стандарта АА. Храповый механизм имеет 36 зубцов, что делает настройку максимально точной. Погрешность не превышает 2,5%. Прорезиненный корпус эффективно защищён от коррозии, обеспечивает надёжный хват двумя руками.

Достоинства:

• Пиковый и последовательный режим работы;
• Удобная панель управления с 5 клавишами;
• Светодиодный индикатор режима готовности;
• Вместительный пластиковый кейс.

Недостатки:

Большой вес.

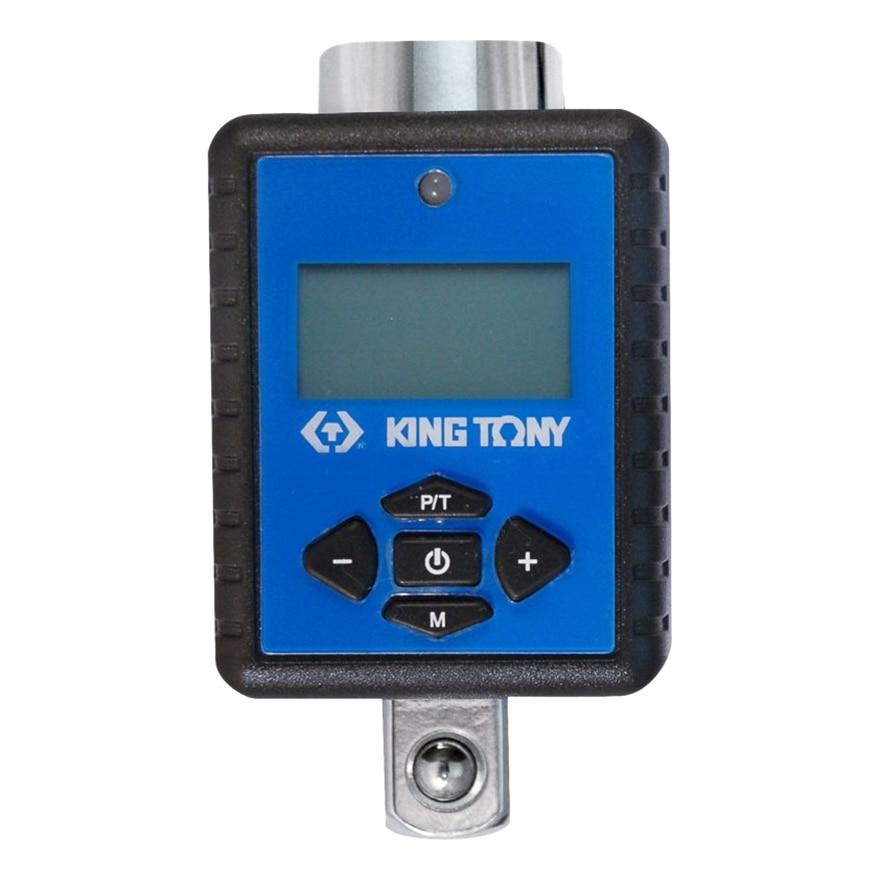

King Tony 34207-1A

Тайваньская компания «Кинг Тони» предлагает универсальную альтернативу классическому цифровому динамометрическому ключу. Электронный адаптер имеет небольшие размеры и предназначен для работы с воротом или трещоткой под головку 1/4 дюйма. Диапазон устанавливаемых усилий от 6 до 30 Нм. Относительная погрешность не превышает 2%.

Рабочая часть выполнена из хромованадиевой стали и отличается повышенной устойчивостью к износу. Большой индикатор изготовлен из трёхцветного светодиода, что даёт возможность с комфортом считывать значения при разной освещённости. Для настройки есть кнопочная панель управления. Работает King Tony от батареек формата CR2032. В комплекте таблица затяжки болтов динамометрическим ключом для самостоятельно калибровки.

Достоинства:

• Прорезиненный корпус;
• Автоматическое отключение в неиспользуемом состоянии;
• Экономичность – на одной батарее работает до 110 часов;
• Встроенная память из 50 ячеек для значений крутящего момента.

Недостатки:

• Завышенная цена;
• Тихий звуковой сигнал о достижении заданного усилия.

Лучшие инсталляции для унитазов

Лучшие стрелочные динамометрические ключи

Классическая стрелка отличается простой конструкцией и низкой ценой, имеет удобный для работы формат. Настроить крутящий момент можно с погрешностью не менее 10%. Максимальная затяжка – 300 Нм, что делает их актуальными только для домашнего ремонта.

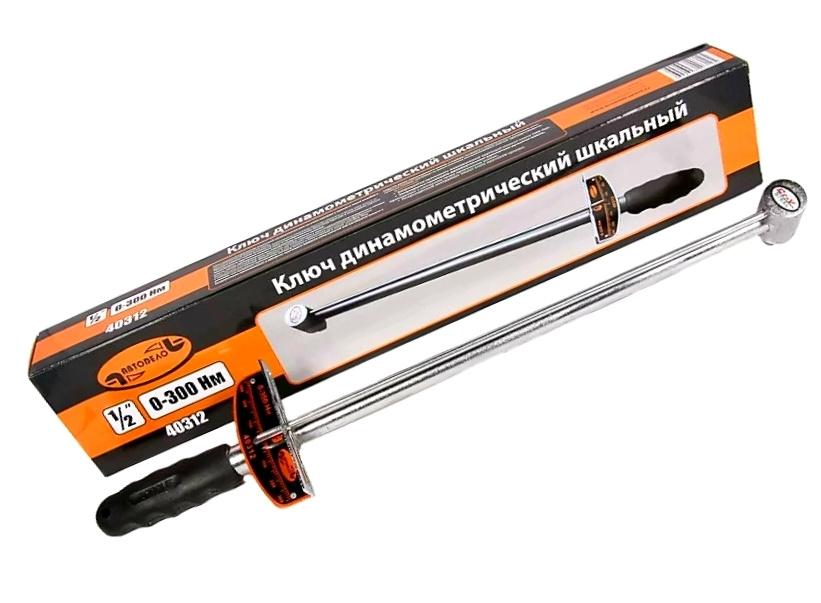

АвтоДело 1/2″ 0-300 HM 40312

Модель с квадратом на 1/2 дюйма изготовлена из прочной хромванадиевой стали. Контролировать крутящий момент помогает шкала, имеющая одинаковое количество делений по обе стороны от нулевого значения. Это даёт возможность работать с правосторонними и левосторонними метизами. Максимальное усилие, которого можно достичь, 300 Нм – одно из лучших в своём классе.

Стрелка-указатель покрыта хромированным защитным слоем, который предотвращает коррозию. Длинная торсионная ручка позволяет заворачивать болты и гайки в труднодоступных местах. Рукоятка имеет анатомическую форму, изготовлена из антискользящего материала, что усиливает хват и позволяет избежать срывов. Может использоваться для закручивания болтов ГБЦ и свечей накаливания в условиях домашней автомастерской.

Достоинства:

• Широкий для своего класса диапазон значений усилий;
• Хорошо считывается шкала;
• Низкая цена;
• Коробка из пенополистирола для хранения;
• Большой рычаг помогает снизить прикладываемые физические усилия.

Недостатки:

Краска шкалы со временем стирается.

Стрелочная модель имеет длительный срок службы, способен выдержать повышенные усилия от заявленных значений на 20-25%. По соотношению цена/качество один из лучших инструментов в классе.

Jonnesway T04080

Стрелочный динамометрический ключ тайваньской компании имеет диапазон крутящего момента от 19 до 110 Нм. Разработан для выполнения слесарных и монтажных операций. Может использоваться для закручивания метизов с любым присоединительным профилем. Квадрат торцевой части имеет размер 3/8 дюйма. Для установки распространённых головок ½ дюйма потребуется переходник.

Изготовлен из инструментальной стали, торсионная ручка длинная – размер достигает 360 мм, что даёт возможность работать в труднодоступных местах. Винтовая шкала упрощает настройку, а небольшой шаг позволяет точно выбрать значение момента затяжки. Модель компании Jonnesway занесена в Госреестр, может использоваться на СТО. В комплекте поставки есть сертификат поверки.

Достоинства:

• Удобный пластиковый футляр для хранения и транспортировки;
• Надёжный фиксатор;
• Хорошо читается шкала;
• Срабатывание чувствуется на протяжении всего диапазона затяжки;
• Привлекательная цена.

Недостатки:

Небольшой зазор между трубой и нониусом – может попасть грязь.

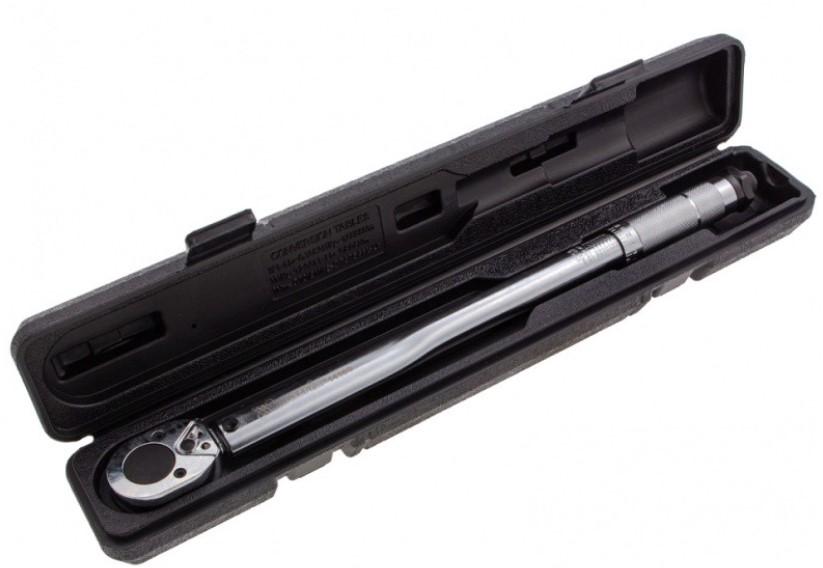

Matrix 14160

Модель с трещоткой разработана для затягивания резьбовых соединений. При изготовлении используется нержавеющая хромованадиевая сталь твёрдостью 52 HRC. Это обеспечивает прочность ручки и износоустойчивость рабочей головки с квадратом 1/2 дюйма. Ручка имеет хромированное зеркальное покрытие, с которого легко удаляется машинное масло.

Имеет механизм реверса с металлическим флажком, с помощью которого можно переключаться на закручивание крепежа с правой или левой резьбой. Диапазон усилий – от 42 до 210 Нм, настройка винтовой шкалой с погрешностью не более 4%, что является хорошим результатом для этого класса. В условиях плохой видимости щелчковый механизм поможет проконтролировать затяжку.

Достоинства:

• Плавное затягивание болтовых соединений;
• Хорошая устойчивость к коррозии;
• Пластиковый кейс для хранения;
• Насечка на рукоятке повышает надёжность хвата;
• Соотношение цены и качества.

Недостатки:

Нет заводской смазки в трещотке.

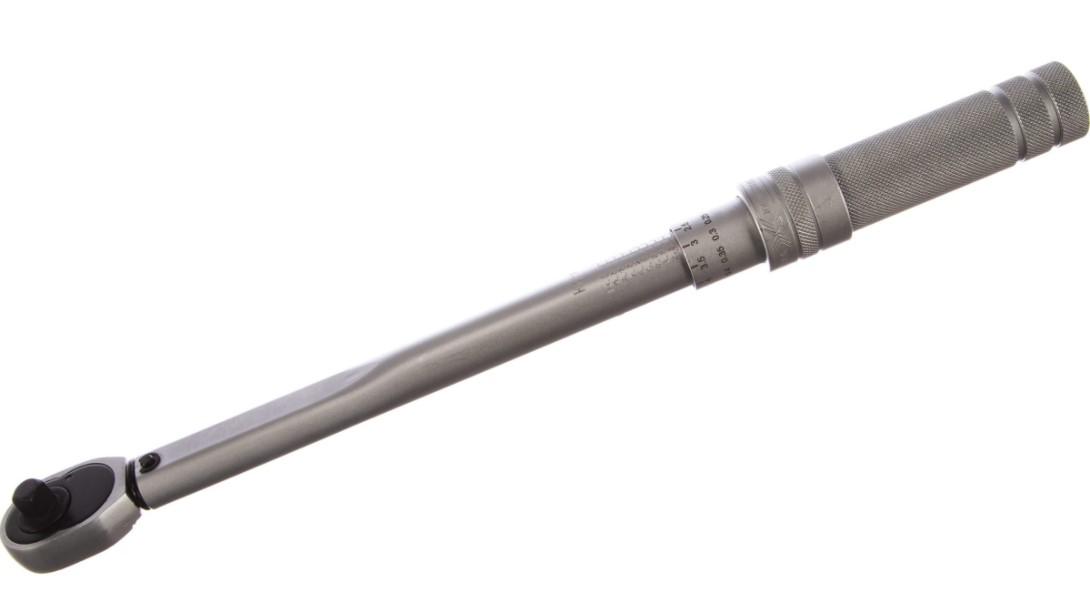

Stayer 64064-210

Предназначен для работы с крепежом, имеющим правую резьбу. Изготовлен из хромованадиевой стали, устойчивой к коррозии. Головка под квадраты 1/2 дюйма. Вращающаяся основная шкала позволяет выбрать затяжку в пределах от 28 до 210 Нм. Это даёт возможность с его помощью правильно выставлять зажигания двигателя автомобиля, закручивать болты ГБЦ.

Механизм выполнен из хромомолибденовой стали, отличается высокой прочностью и долговечностью. Количество зубцов – 24, что обеспечивает хорошую точность при настройке. При калибровке инструмент демонстрирует погрешность 3,5-4%. Трещоточный механизм упрощает контроль при закручивании в сложных условиях.

Достоинства:

• Низкая стоимость;
• Длинный рычаг помогает точно выбрать прилагаемое усилие;
• Градуировка читается хорошо;
• Громкий, чётки щелчок срабатывания.

Недостатки:

Перед началом работы требуется смазать каретку.

Динамометрические ключи индикаторного типа

Ключи с индикатором лишены храпового механизма. В таком инструменте используется лишь динамометр. При этом силу затяжки мастер должен контролировать сам, по измерительной шкале.

Динамометрические ключи с индикатором различаются по типу измерителя:

1. Стрелочные
2. Со шкалой
3. Цифровые

Тип измерителя оказывает влияние как на удобство эксплуатации инструмента, так и точность выверки.

Динамометрические ключи стрелочного типа – такие ключи еще называют торсионными. Контроль момента силы осуществляется за счет подвижного стрелочного указателя.

Ключи со стрелкой известны с давних пор. Динамометрический инструмент этого типа обычно используют при затяжке крепежа из мелкого или среднего типоразмерного ряда. Большой по размеру крепеж (болты гайки с резьбой от М15 и выше) такими ключами не принято закручивать.

Шкала считается более надежной разновидностью измерителя. Если стрелку можно деформировать, то в цилиндрической разметке нет слабых мест. По крайней мере случайно не получится повредить шкалу.

Динамометрические ключи со шкалой намного проще хранить и легче транспортировать. Таким инструментом можно затягивать болты и гайки практически любого размера, с которым работают вручную.

Как выбрать динамометрический ключ с цифрового типа.

Цифровой измеритель представлен экраном, на который выводится циферблат. В данном случае динамометр воздействует не на аналоговую стрелку или шкалу, а на электронный чувствительный элемент.

Чаще всего в роли чувствительного элемента выступает мембрана. При деформации мембраны происходит изменение сопротивления проводника, что позволяет с весьма высокой точностью определить силу момента затяжки.

Цифровой динамометр обычно используют при контроле момента затяжки малого или среднего по размеру метиза.

Преимущества и недостатки индикаторных динамометрических ключей

Разумеется, индикаторные динамометрические ключи не лишены недостатков.

• Если говорить о стрелочных и шкальных ключах, такой инструмент дает высокую погрешность, в среднем 5-7%. Но погрешность может достигать и 20%.
• Такие ключи требуют бережного обращения, регулярной поверки и аккуратного хранения.

Ключ динамометрический АвтоДело стрелочный 0-300Нм 1/2 40312

Производитель предлагает модель стоимостью 800-900 рублей, инструмент отличается достаточно высокой надежностью при длительной эксплуатации в условиях домашней автомастерской. Для безопасной работы с ключом запрещено использование насадок, если при их установке на квадрат происходит смещение точки приложения усилия. На инструмент предоставляется гарантия сроком 6 месяцев.

Ключ динамометрический АвтоДело стрелочный 0-300Нм 1/2 40312

Стрелочный динамометрический ключ без трещотки работает с погрешностью 5 Нм. Он изготовлен в полном соответствии с требованиями профильного ГОСТ Р 51254-99, проходил комплексные испытания на надежность многократной нагрузкой. Пользоваться шкалой динамометрического стрелочного ключа удобно. Рекомендуемая температура эксплуатации — 1-35 °С. Футляр в комплект не входит.

Диапазон измерений	0-300 Нм
Посадочный квадрат	1/2ʺ
Габариты (ШхВХД)	0,1х0,1х0,5 м
Вес	1,5 кг

Как правильно пользоваться динамометрическим ключом?

Как уже было сказано, динамометрические ключи используются для затяжки резьбовых соединений с определенным усилием. В основном все они предназначены для затягивания по часовой стрелке, хотя встречаются и модели, предназначенные для затягивания против часовой стрелки. Также имеются ключи, у которых можно переключать присоединительный квадрат на разные стороны для того, чтобы ими можно было пользоваться в обе стороны.

Важно помнить о том, что динамометрический ключ не рекомендуется использовать в качестве обычного воротка, поскольку это серьезно увеличит износ предмета. Кроме того, достаточно важно откручивать ручку в нулевое положение после работы

Ведь если оставить её в сжатом положении – это приведет к ухудшению точности выставления усилия затяжки.

Использование щелчковых динамометрических ключей

Как уже было сказано, предельные динамометрические ключи обладают лучшим сочетанием стоимости и точности устанавливаемого усилия. Именно поэтому, они пользуются наибольшей популярностью.

Естественно для того, чтобы использовать этот инструмент по назначению, необходимо уметь правильно выставлять оптимальное усилие. Для этого нужно выполнить следующие действия:

1. Отпустить стопорную гайку;
2. Установить необходимую нагрузку на шкале при помощи вращающейся рукоятки;
3. Зафиксировать положение при помощи стопорной гайки.

После того, как вы совершите все эти действия, динамометрический ключ будет готов к работе. При достижении выставленной нагрузки будет раздаваться характерный щелчок.

Использование электронных динамометрических ключей

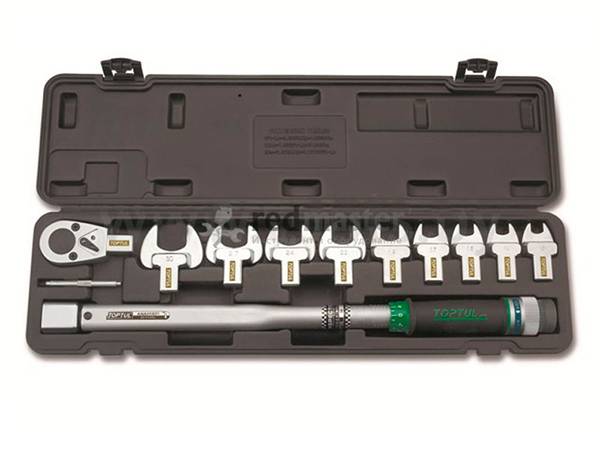

Динамометрический ключ в комплектке с набором насадок

Как уже было сказано, главным преимуществом электронных ключей является возможность максимально точно настроить усилие, с точностью до десятой, а порой и сотой доли Ньютона. Это можно сделать, как и при помощи кнопок на контрольной панели с жидкокристаллическим дисплеем, так и подключив инструмент к компьютеру при помощи специального кабеля. Достаточно полезной функцией является возможность сохранять настройки в пресеты, и просто переключать их. Это позволяет серьезно сэкономить время настройки.

Кроме того, у электронных ключей существуют функции сохранения и распечатки данных затяжки, а также другой информации необходимой для работы.

Использование стрелочных динамометрических ключей

Поскольку стрелочные ключи не имеют ограничителя усилия, то при их использовании необходимо соблюдать крайнюю осторожность. Ведь если приложенные вами силы будет слишком велики, то можно не только сорвать резьбу, но и повредить инструмент

Во время затягивания при помощи стрелочного ключа, стрелка остается неподвижной, но при этом смещается сама шкала, демонстрируя приложенное усилие.

Как выбрать динамометрический ключ и как с ним работать

Было бы ошибкой — предполагать, что ключ с регулируемым крутящим моментом затяжки (динамометрический ключ) необходим только владельцам автомобилей.

Управлять усилием затяжки резьбовых соединений требуется, в частности, при возведении сложных сборно-разборных металлоконструкций.

Особенно, в тех случаях, когда под руками, лишь, крепёж из пластичных малоуглеродистых сталей и сплавов, либо приходится использовать б/у болты: небольшое превышение момента затяжки – и головка метиза треснула, а грани гайки деформировались…

Динамометрический ключ – современная техническая альтернатива примитивным трубным удлинителям, пользование которыми не только малограмотно, но и опасно, поскольку сорвавшийся с трубы гаечный ключ – причина травмы.

Классификация рассматриваемого инструмента производится:

• По виду среды, обеспечивающей момент затяжки: это может быть воздух или жидкость.
• По конструкции привода передачи крутящего момента и отсчётного механизма различают стрелочные и щелчковые динамометрические ключи.
• По виду системы отсчёта — механической или электронной.

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа

При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Рейтинг динамометрических ключей для автомобиля – какой лучше выбрать

Из четырех представленных в обзоре динамометрических ключей для автомобиля лучший рейтинг получили инструменты фирм: Heyner, Gross. В итоге для окончательного выбора мы оставили два разных по конструкции и принципу действия инструмента (механический, электронный), дальше выбор совершается исходя из предпочтений, а так же потребностей.

По качеству и надежности оба варианта выполнены на высоком уровне. Если вы предпочитаете классические инструменты то остановитесь на Heyner, если вам понравился цифровая модель – Адаптер фирмы Gross, вы не разочаруетесь, если приобретете такой переходник. Теперь выбор за Вами.

Как пользоваться динамометрическим ключом щелчкового типа?

При установке инструмента такого типа на боковой его стороне виден циферблат. По циферблату регулируют величину давления затяжки, соответственно при этом изменяется и величина усилия.

Используя ключ со щелчковым исполнением, необходимо последовательно:

1. Осмотреть болт/гайку, чтобы установить предельный момент затяжки (рекомендуемые значения указываются в инструкции).
2. Проверить относительное положение циферблата: соответствует ли он той метрической системе, которая будет использоваться.
3. Установить посадочную головку, которая должна с лёгкостью защёлкиваться на головке болта. Диск зафиксировать.
4. Начинать затяжку по часовой стрелке, применяя ровные и плавные ходы рукоятки. При повороте будет слышен характерный щелчок. Признаком окончания затяжки по моменту является ощущение того, что ключ самопроизвольно отталкивается от гайки.
5. Выполнить считывание фактического усилия затяжки и сравнить его с требуемым.

После окончания работы, динамометрический ключ следует сбросить на ноль — это снизит давление на внутреннюю пружину и поможет сохранить её калибровку.

Ключ динамометрический 0-203Нм 1/2″ стрелочный

Сравнительно недорогая модель (1750 рублей). Отличается простотой конструкции, надежностью и длительным сроком эксплуатации. Динамометрический ключ со стрелкой удобен в применении: при затягивании и повороте рукоятки хорошо видна шкала положения (ключ можно крутить по часовой стрелке и против нее), поэтому текущие показатели крутящего момента удобно контролировать.

Ключ динамометрический 0-203Нм 1/2 стрелочный

Погрешность измерений составляет 5%. Такой динамометрический ключ стрелочного типа нашел широкое применение в ремонте автотранспорта на финальной стадии затяжки соединения. В ходе эксплуатации нежелательно допускать сильные удары по корпусу — это может привести к выходу инструмента из строя.

Минимальное/максимальное усилие	0/203 Нм
Посадочный квадрат	1/2 ʺ
Рабочие направления	Двусторонний
Тип шкалы	Линейная
