Как выбрать динамометрический ключ: виды и особенности

Лучшие электронные динамометрические ключи

Такие модели являются наиболее точными. Но они требуют бережного обращения и отличаются высокой стоимостью. Электронные ключи просты в настройке, имеют двухстороннее действие и используются для затягивания наиболее ответственных соединений.

Toptul DT-200N0

5

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Особенностью этой модели является высокая точность определения усилия затягивания. Погрешность не увеличивается на протяжении более 5000 эксплуатационных циклов. Прочность инструмента гарантирует стабильную работу под большой нагрузкой.

Диапазон усилий находится в пределах 20-200 Н·м, длина — 550 мм. Ключ обладает памятью на 10 последних показаний. Это облегчает его использование с крепежами различных типов. Владельцу доступно два режима функционирования — пикового удержания и отслеживания.

Достоинства:

  • эргономичная рукоять;
  • визуальное и звуковое оповещение;
  • выбор модуля крутящего момента;
  • погрешность — не более 1%;
  • удобная настройка.

Недостатки:

высокая стоимость.

Toptul DT-200N0 будет полезен при решении различных задач – это современный выбор для выполнения ремонтных работ, обслуживания техники, монтажа конструкций.

Aist 16054200

4.9

★★★★★

оценка редакции

93%

покупателей рекомендуют этот товар

Наличие реверсивной трещотки дает возможность использовать эту модель для работы с лево- или правосторонними крепежами. Эргономичная рукоять обеспечивает удобство удержания и надежный захват. Память на 50 значений упрощает настройку перед началом эксплуатации.

Диапазон усилий составляет 40-200 Н·м, погрешность — не более 2%. Звуковая сигнализация своевременно оповещает владельца о предельном затягивании. Пластмассовый кейс облегчает хранение и транспортировку. Инструмент способен функционировать в двух режимах — пиковом и последовательном.

Достоинства:

  • точная работа;
  • удобство использования;
  • простая настройка;
  • экономичный расход энергии;
  • информативный дисплей.

Недостатки:

отсутствие насадок в комплектации.

Aist 16054200 стоит приобрести для аккуратного затягивания крепежей. В целом, это универсальный инструмент для работы в любых условиях.

King Tony 34467-1AG

4.8

★★★★★

оценка редакции

92%

покупателей рекомендуют этот товар

Информативный ЖК-экран модели обеспечивает удобный контроль затягивания соединений. Ключ способен функционировать в предельном и индикаторном режимах. Активация звукового и светового сигналов при достижении заданного момента облегчает работу неопытному мастеру.

Максимальное усилие составляет 200 Н·м, вес ключа — 4,53 кг. Автоматическое отключение при неиспользовании инструмента на протяжении 80 секунд способствует экономичному расходу энергии. Трещоточный механизм упрощает эксплуатацию в стесненных условиях.

Достоинства:

  • информативный экран;
  • экономия энергии;
  • система оповещения;
  • точная работа.

Недостатки:

тяжелый.

King Tony 34467-1AG рекомендован для использования с крепежами различных типов и размеров. Рассчитан на профессиональную эксплуатацию.

Сфера применения моментных ключей

Динамометрический ключ используют во многих отраслях промышленности, требующих установку соединительных винтовых деталей с определенным моментом силы. Это авиастроительная и машиностроительная отрасли, сферы строительства высокоточных конструкций и изготовления технического оборудование, монтаж трубопроводов и электросетей. Незаменимым инструментом является ключ в автосервисах в сфере ремонта и обслуживания легковых и грузовых транспортных средств.

Многие владельцы автомобилей пользуются им и в домашних условиях, например, при замене летних колес на зимние. Такая работа требует точной и качественной сборки. Если гайку плохо завинтить, то она может потеряться, что приведет к поломке. А если приложить слишком большое усилие, для которого материал болтов не предназначен, то крепеж деформируется, нанеся повреждения колесу. Поэтому установку болтов проводят, учитывая указанный для них момент силы. А самым лучшим помощником в этом деле становится динамометрический ключ, как пользоваться им разберемся далее.

Сравнительная таблица

Сравнить характеристики лучших динамометрических ключей помогает таблица.

НазваниеСтрана-производительТипОсобенности
GrossГерманияэлектронныйВстроенный адаптер, регулировочные кнопки
Alca CR-V 450000ГерманияавтоматическийНаличие футляра, регулировочных элементов, прочный корпус
Bergr BG-12 TWГерманиящелчковыйУниверсальность, хромированный корпус, небольшая погрешность
Heyner 40-200КитайрычажныйРегулировка установочного кольца, надежная конструкция
JTC 4933РоссияпредельныйЗастекленная шкала, эффект увеличения, высокая точность
Hazet 5120-2CTГерманияэлектронныйМногофункциональность, расширенные технические возможности, хорошее качество сборки
Kabo Tool ARD 150ТайваньэлектронныйКорпус из прочной стали

Как пользоваться динамометрическим ключом щелчкового и иного типа

Ремонт форсунок common rail своими руками

Чтобы правильно воспользоваться инструментом, автолюбителю не потребуется каких-либо особых навыков, достаточно лишь 2-3 раза самостоятельно затянуть или открутить гайку. Для каждого изделия надлежащего качества имеется инструкция по использованию прибора, в соответствии с которой необходимо выполнить следующие шаги:

  • Выбрать подходящую насадку, которая будет соответствовать размеру гайки.
  • На рукоятке выстраивается необходимое предельное усилие, которое требуется приложить к крепежу.
  • После настройки шкалы необходимо зафиксировать винт, который будет определять это усилие и не даст мастеру сорвать гайку.
  • Рабочий орган ключа накидывается на гайку и происходит затяжка. Автолюбитель может не переживать, что сорвёт крепёж, так как при достижении выставленного усилия прибор начнёт трещать и прокручиваться вхолостую.

Важно! Если гайки особенно чувствительны к лишнему усилию, то желательно выставить на шкале немного меньший предел усилия, чем может выдержать крепёжный элемент, потому что погрешность измерения может спровоцировать поломку материала. Щелчковый ключ. Щелчковый ключ

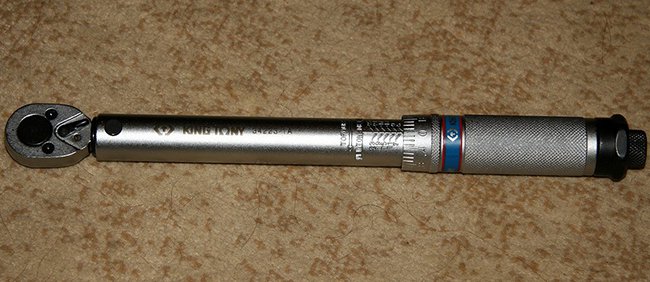

Щелчковый ключ

Виды

Как выбрать динамометрический ключ

Грамотно выбрать рожковый динамометрический ключ позволит анализ диапазона прилагаемого усилия, размера присоединительного квадрата. Производители предлагают разные типы ручного инструмента. Особенности конструкции сильно влияют на точность и сферу применения. Только с учётом всех факторов можно купить динамик, способный справиться с выполняемой операцией.

Диапазон крутящего момента

Крепёж ответственных узлов рекомендуется закручивать с усилием, которое рекомендуют разработчики конструкции, машины, автомобиля. Значения указаны в соответствующих таблицах. Инструмент выпускают с разным диапазоном, он должен охватывать все операции, который выполняет мастер. Если регулярно приходится работать с 7-15 разными болтами, то лучше выбрать несколько инструментов. При этом стоит учитывать, что трещотки наиболее эффективны в пределах 20-80% от указанного в технической документации предела. Например, если приходится работать с усилием 20 Нм, то можно купить динамометрический ключ 5-25 Нм. Он максимально точно справится с поставленной задачей лучше, чем инструмент, у которого будет крайний предел 20 Нм.

Размер присоединительного квадрата

Приобретать необходимо модель под присоединительный квадрат, с которым приходится работать наиболее часто. Основное объём продукции отечественных и зарубежных производителей выпускается под головки дюймового ряда: 1/2, 1/4,3/8 дюйма. Иногда можно встретить инструмент под квадрат 9х12 или 12х14 мм. Такие модели предназначены для работы с рожковыми ключами, которые удобны при установке крепежа между соединяемыми деталями.

Тип ключа

В отличие от традиционных разводных ключей производители предлагают несколько видов динамиков:

  • Стрелочные – отличаются небольшой точностью, низкой ценой;
  • Щелчковые – издают громкий щелчок при достижении заданного усилия. Точность позволяет использовать в гараже и автослесарных мастерских. Профессиональные модели проходят тарировку, которая даёт возможность проверить погрешность;
  • Цифровые – наиболее точные, крутящий момент контролируется электроникой.

Для ответственных работ можно купить адаптеры. Они устанавливаются на обычные трещотки или вороты. Выпускают такие электронные динамометрические ключи Автодело, тайваньская компания Кинг Тони и другие бренды.

Выбор динамометрического ключа: как не ошибиться?

Периодически автомобилистам приходится выполнять ремонтные работы с различными элементами автомобиля.

В инструкциях по эксплуатации или руководствах к автомобилю зачастую встречаются рекомендации относительно того, насколько необходимо затягивать резьбу и при каком конкретно крутящем моменте.

Именно для того, чтобы выставить его значение максимально точно и был придуман динамометрический ключ. С его помощью процесс сборки отдельных узлов автомобиля значительно упрощается. В этом материале будет подробно рассказано о том, как правильно выбирать динамометрический ключ и какие сложности могут возникнуть при его выборе.

В чем особенности?

В первую очередь стоит отметить, что динамометрический ключ имеет довольно широкий спектр применения. Помимо ремонтных работ с автомобилем, его можно использовать во время строительных работ, конструирования техники и даже в промышленном производстве.

В общем, динамометрический ключ может пригодиться там, где при сборке особенно важен показатель крутящего момента. На устройстве для этого есть специальная шкала, которая и указывает текущее значение усилия, которое при необходимости можно с легкостью изменить.

При выборе динамометрического ключа очень важно учитывать такие моменты:

  • Тип шкалы;
  • Конструктивные особенности устройства;
  • Стоимость элемента;
  • Особенности его эксплуатации;
  • Качество материала из которого он изготовлен;
  • Класс точности и надежность.

Что касается типа шкалы, то на некоторых ключах могут быть электронные дисплеи, а на других — полностью механическое устройство

А вот в плане точности и надежности элемента, важно понимать один момент. Чем более сбалансированными будут характеристики ключа, тем проще с ним будет в дальнейшем работать

Как правило, для выполнения большинства задач подходят устройства на 200 Нм.

Критерии выбора

Динамометрический ключ приобретают, учитывая:

  1. Крутящий момент. Если инструмент будет использоваться часто, рекомендуется брать несколько изделий с разными параметрами. Когда приспособление покупается для того или иного вида работ, ориентируются на показатель затяжки, который требуется в таких случаях.
  2. Величину квадрата. В этом случае учитывают вид крепежей, для работы с которыми будет применяться выбранное устройство.
  3. Способ индикации. Электронные варианты издают световые и звуковые сигналы. При покупке более простого приспособления регулировать затяжку придется самостоятельно.
  4. Погрешность измерения. Чем меньше процент, тем лучше.
  5. Размеры устройства. Не рекомендуется покупать компактные приборы. Их рабочие диапазоны ограничены, а откручивать крепеж такими ключами сложнее.
  6. Материал корпуса. Инструменты должны производиться из прочного металла. Только так можно будет прочно затягивать болты или гайки.
  7. Материал рукоятки. Более долговечными считаются металлические элементы. Однако такая рукоятка постоянно выскальзывает, что усложняет работу. Лучший вариант — металлические изделия с прорезиненными вставками.
  8. Удобство чтения шкалы.
  9. Направление движения. Этот момент стоит учитывать левшам, поскольку большинство инструментов создано для правой руки.
  10. Наличие в комплекте трещотки. Не все устройства снабжаются такими компонентами. Поэтому комплектность прибора стоит выяснить до покупки.
  11. Расположение кнопки сброса. При оценке этого параметра учитывают удобство использования. Расположение должно исключать случайное нажатие при работе.
  12. Наличие насадок. Чем больше комплектующих, тем лучше. При этом каждая насадка увеличивает стоимость набора.
  13. Кейс для хранения. Наличие футляра необязательно, однако он помогает держать инструменты под рукой.
  14. Гарантию изготовителя. Ее наличие дает возможность замены приспособления при преждевременной поломке.
  15. Присутствие центров обслуживания в городе. Это позволяет пользователю обращаться за настройкой приборов.
  16. Ремонтопригодность. При отсутствии в продаже запасных частей стоит отказаться от покупки изделия.
  17. Страну-изготовителя. Предпочтение отдают более дешевым российским моделям. Самыми качественными считаются немецкие и японские приборы.

Обзор устройства динамометрических ключей

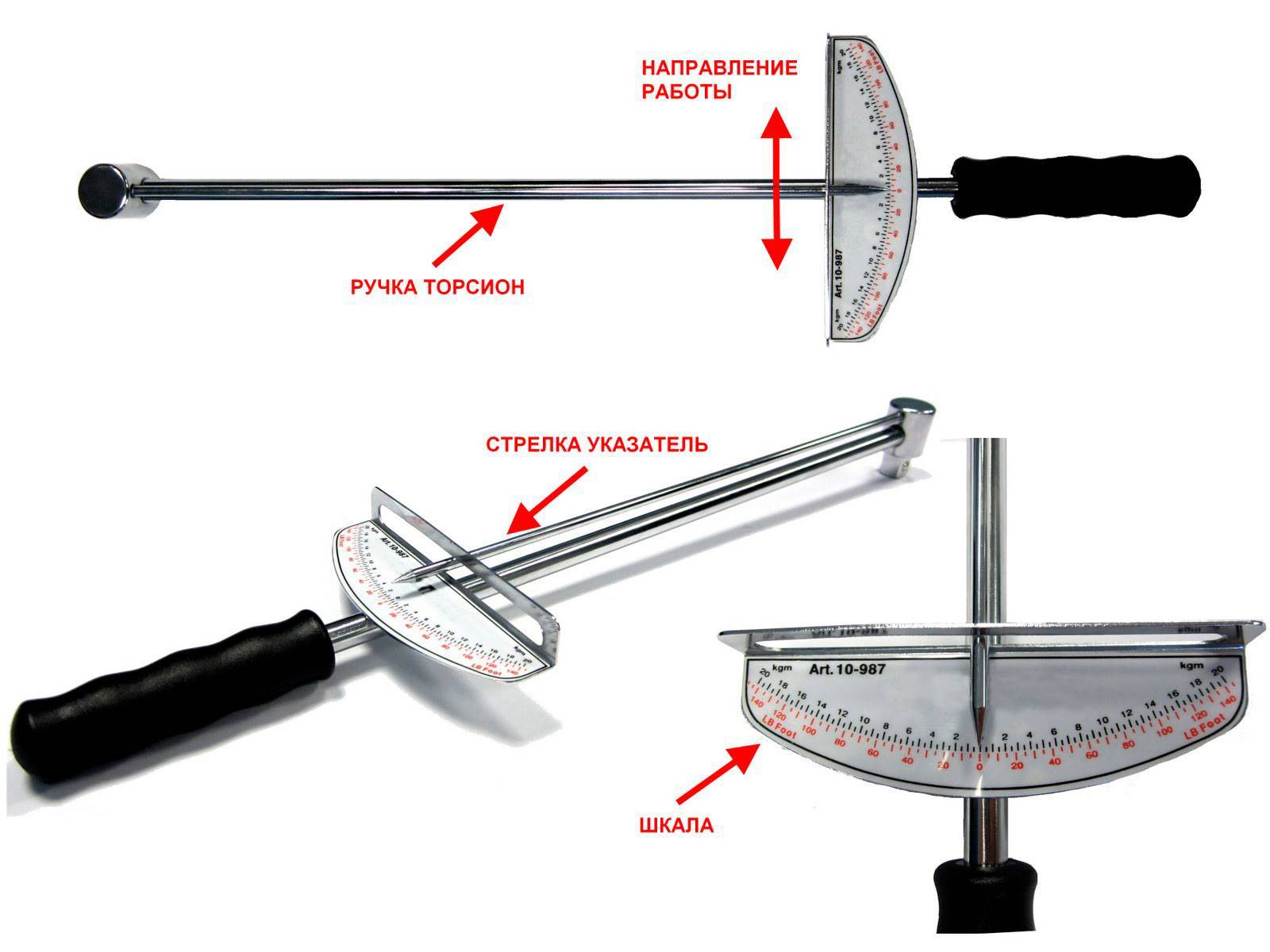

1. Самый простой вариант. Принцип его работы устроен на изгибе рычага со и неподвижного указателя. Первый рычаг используется для передачи усилия на крепеж. Второй рычаг с одной стороны прикреплён к головке ключа, а с другой стороны свободен, служа указателем, который показывает значение крутящего момента в конкретный момент времени. На картинке показано устройство динамометрического ключа подобного вида.

Плюсы:

  • Низкая стоимость;
  • Начало контролируемого диапазона динамометрических ключей от 0 Нм;
  • Шкала в обе стороны. Позволяет закручивать крепеж с правой и левой резьбой.

Недостатки:

  • Низкая точность;
  • Ключи данного вида не подлежат регулировке, поэтому со временем изнашиваются и теряют точность, что делает их использование бесполезным занятием;
  • Невозможно работать в труднодоступных местах, так как необходимо всегда следить за затяжкой по ;
  • Отсутствует храповый механизм, как у . Ключ необходимо всегда переставлять.

Данный вид ключей не способен обеспечить высокую точность работ, поэтому, чаще всего, используется для непрофессиональных слесарно-монтажных работ и для гаражного ремонта.

Устройство, конструкция и схема

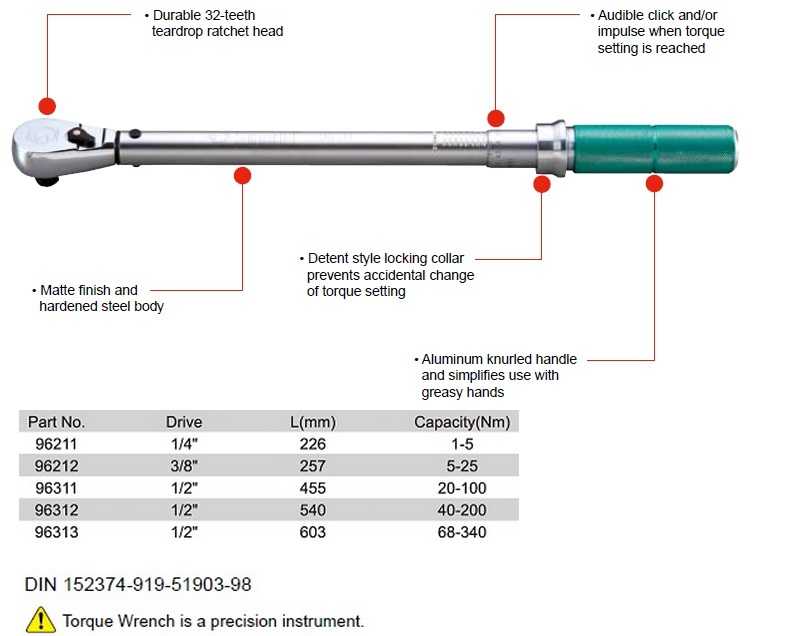

2. Как устроен данный динамометрический ключ? Конструкция динамометрического ключа хорошо показана на картинке. В устройство таких ключей входит специальный пружинный механизм, который позволяет установить на инструменте необходимый крутящий момент и передать его на крепеж, не превысив выставленного значения. Еще одним обязательным условием таких ключей является наличие храпового механизма, как у обычной . С помощью шкал, которые расположены на корпусе ключа, необходимый момент затяжки выставляется заранее. Как только установленный момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. удобен в работе, так как необходимо просто закручивать соединение до щелчка. Устроены таким образом, что имея ремкомплекты и запасные части могут быть отремонтированы. Как правило, схема конструкции определенной модели прилагается к инструменту.

Ключи имеют большую разновидность диапазонов крутящего момента от 5 до 3000 Нм. Размеры присоединительных приводов: 1/4, 3/8, 1/2, 3/4, и 1 1/2 дюйма.

Плюсы:

  • Погрешность не выше 4%;
  • Простота работы обеспечивается наличием храпового механизма;
  • Крутящий момент устанавливается заранее и его не нужно контролировать. Как только он будет достигнут, ключ издаст характерный щелчок;
  • Удобно использовать в труднодоступных местах;
  • Ремонтопригоден;
  • Некоторые модели могут работать с правой и левой резьбой.

Недостатки:

  • Требуют проверки и калибровки;
  • Храповый механизм может выйти из строя, но на некоторые модели имеются специальные ремкомплекты.

Для того, чтобы ключ не испытывал максимальные нагрузки и работал долго с минимальной погрешностью, его не нужно использовать в крайних значениях диапазона крутящего момента. Поэтому рекомендуется покупать ключи с перекрытием рабочих значений.

Можно сказать, что такой вид инструмента является самой популярной разновидностью динамометрических ключей для автомобиля и не только, так как они удобны в использовании и имеют невысокую стоимость.

Первые два вида относятся к , которые измеряют крутящий момент за счет специальной конструкции или специального механизма. Обязательно они имеют шкалу для слежения или установки момента силы, поэтому относятся к шкальным динамометрическим ключам.

3. На первый взгляд, такой вид ключей выглядит как предыдущий, но он имеет больше возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного динамометрического ключа. Погрешность ключа минимальна за счет “начинки”. Необходимый момент силы выставляется на дисплее и при достижении установленного значения, ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Плюсы:

  • Вывод значений крутящего момента в разных значениях силы;
  • Световая и звуковая индикация;
  • Высокая точность;
  • Возможность замерить крутящий момент у уже закрученного соединения;
  • Двухстороннее действие: “по” и “против” часовой
  • Не требует регулировки;
  • Удобство работы за счет храпового механизма;
  • Сохранение значений в память.

Недостатки:

  • Высокая стоимость;
  • Требует бережного использования;

Подобные ключи имеют большой функционал и высокую точность измерения, но из-за своей цены они используются в тех сферах, где установлены жесткие рамки по точности проводимых работ.

Ви­ды и осо­бен­но­сти ди­на­мо­мет­ри­че­ских клю­чей для ав­то­мо­би­ля

Ди­на­мо­мет­ри­че­ский ключ – это устрой­ство, ко­то­рое пред­на­зна­че­но для из­ме­ре­ния за­тяж­но­го уси­лия. Его ис­поль­зо­ва­ние поз­во­ля­ет из­бе­жать раз­лич­ных непри­ят­ных про­блем, сре­ди ко­то­рых:

  • недо­ста­точ­ное или пло­хое ка­че­ство за­тяж­ки;
  • резь­бо­вой срыв (при­во­дит к от­сут­ствию воз­мож­но­сти скреп­ле­ния де­та­лей);
  • ме­ха­ни­че­ские по­вре­жде­ния со­еди­не­ний;
  • слиш­ком силь­ное сжа­тие или де­фор­ма­ция из­де­лий.

Ключ вы­пол­ня­ет сле­ду­ю­щие за­да­чи:

  • Ра­бо­та с транс­порт­ны­ми сред­ства­ми (от­дель­но вни­ма­ние уде­ля­ет­ся за­тяж­ки бол­тов на дви­га­те­ле ав­то­мо­би­ля).
  • За­тяж­ка со­еди­не­ний и резь­бы на шлан­гах для во­ды или га­за.
  • Со­еди­не­ние га­ек с пе­ре­хо­дом на тру­бы из ме­ди или пла­сти­ка.

Ин­стру­мент ак­тив­но ис­поль­зу­ет­ся в ре­монт­ных ма­стер­ских (в ос­нов­ном для ав­то­мо­би­лей), в про­мыш­лен­ной сфе­ре, элек­тро­ни­ке и энер­ге­ти­ке, под­хо­дит для ре­мон­та ча­сов, стро­и­тель­ных ра­бот, в ме­ди­цине (для за­вин­чи­ва­ния им­план­тов). В це­лом при­бо­ры при­ме­ня­ют­ся вез­де, где необ­хо­ди­мо за­фик­си­ро­вать со­еди­не­ние с опре­де­лен­ным уси­ли­ем. Вид устрой­ства опре­де­ля­ет­ся об­ла­стью и ча­сто­той его ис­поль­зо­ва­ния.

Что это такое

Для начала нужно разобраться, о каком инструменте идёт речь и в чём его предназначение.

Фактически это рычаг, оснащённый гаечной головкой. Но ключевой отличительной особенностью приспособления является наличие вмонтированного динамометра. Он реализуется по-разному, в зависимости от конкретного типа ключа.

Служит динамометрический ключ для предельно аккуратного затягивания гаечных и болтовых соединений с дозированным усилием при затяжке.

Это универсальное устройство, которое может широко применяться не только в рамках ремонта транспортного средства, но и при выполнении целого ряда других задач, где требуется аккуратная и точная затяжка.

Производители предлагают широкий ассортимент ключей, которые отличаются по своей конструкции, комплектации и диапазону воздействия на затягиваемые болты и гайки. Выбор следует делать исходя из того, какие задачи перед вами стоят, что нужно ремонтировать и насколько удобно будет пользоваться динамометрическим ключом именно вам.

Лучшие электронные динамометрические ключи

Такие модели являются наиболее точными. Но они требуют бережного обращения и отличаются высокой стоимостью. Электронные ключи просты в настройке, имеют двухстороннее действие и используются для затягивания наиболее ответственных соединений.

Toptul DT-200N0

100%

покупателей рекомендуют этот товар

Особенностью этой модели является высокая точность определения усилия затягивания. Погрешность не увеличивается на протяжении более 5000 эксплуатационных циклов. Прочность инструмента гарантирует стабильную работу под большой нагрузкой.

Диапазон усилий находится в пределах 20-200 Н·м, длина — 550 мм. Ключ обладает памятью на 10 последних показаний. Это облегчает его использование с крепежами различных типов. Владельцу доступно два режима функционирования — пикового удержания и отслеживания.

Достоинства:

  • эргономичная рукоять;
  • визуальное и звуковое оповещение;
  • выбор модуля крутящего момента;
  • погрешность — не более 1%;
  • удобная настройка.

Недостатки:

высокая стоимость.

Toptul DT-200N0 будет полезен при решении различных задач – это современный выбор для выполнения ремонтных работ, обслуживания техники, монтажа конструкций.

Aist 16054200

93%

покупателей рекомендуют этот товар

Наличие реверсивной трещотки дает возможность использовать эту модель для работы с лево- или правосторонними крепежами. Эргономичная рукоять обеспечивает удобство удержания и надежный захват. Память на 50 значений упрощает настройку перед началом эксплуатации.

Диапазон усилий составляет 40-200 Н·м, погрешность — не более 2%. Звуковая сигнализация своевременно оповещает владельца о предельном затягивании. Пластмассовый кейс облегчает хранение и транспортировку. Инструмент способен функционировать в двух режимах — пиковом и последовательном.

Достоинства:

  • точная работа;
  • удобство использования;
  • простая настройка;
  • экономичный расход энергии;
  • информативный дисплей.

Недостатки:

отсутствие насадок в комплектации.

Aist 16054200 стоит приобрести для аккуратного затягивания крепежей. В целом, это универсальный инструмент для работы в любых условиях.

King Tony 34467-1AG

92%

покупателей рекомендуют этот товар

Информативный ЖК-экран модели обеспечивает удобный контроль затягивания соединений. Ключ способен функционировать в предельном и индикаторном режимах. Активация звукового и светового сигналов при достижении заданного момента облегчает работу неопытному мастеру.

Максимальное усилие составляет 200 Н·м, вес ключа — 4,53 кг. Автоматическое отключение при неиспользовании инструмента на протяжении 80 секунд способствует экономичному расходу энергии. Трещоточный механизм упрощает эксплуатацию в стесненных условиях.

Достоинства:

  • информативный экран;
  • экономия энергии;
  • система оповещения;
  • точная работа.

Недостатки:

тяжелый.

King Tony 34467-1AG рекомендован для использования с крепежами различных типов и размеров. Рассчитан на профессиональную эксплуатацию.

Размер присоединительного квадрата

Вы когда-нибудь покупали инструмент, не смотря на размер присоединительного квадрата? Выбирайте ключ под размер дюймового сборного инструмента (головки, удлинители и т.д.), который Вы чаще всего используете (1/4 , 3/8”, 1/2″,3/4” или 1 дюйм). В некоторых случаях могут потребоваться переходники.

Также существуют ключи со специфичными размерами привода: 9х12мм и 12х14мм. Такие ключи используются вместе со сменными насадками, например, с рожковыми, которые позволяют закручивать крепеж между соединяемыми деталями, а также способны работать с гайками на высоких шпильках. Поэтому, выбор динамометрического ключа напрямую зависит от специфики производимых работ.

Принцип работы и область применения

Прежде всего рекомендуется тщательно ознакомиться с инструкцией от производителя, которая прилагается к изделию. Также необходимо разбираться в шкалах и показаниях инструмента. На его корпусе есть стандартные значения, расшифровка которых выглядит следующим образом:

Квадрат сеченияОбозначение (кгм)
1/4ʺ0,5–2,5
3/8 ʺ1,9–11
1/2 ʺ4,2–21
3/4 ʺ10–70
1 ʺ14–2000

На практике индикаторными моделями пользоваться проще. Устройства, работающие на основе щелчкового механизма, требуют сноровки. На неподвижной части рукоятки находятся десятки, а на поворотной части шкала единичных значений.
Использовать данный динамометрический ключ для шиномонтажа необходимо со следующими настройками:

  • На неподвижной рукоятке выставить значение, выражаемое в десятках, например 12 Нм будет означать усилие в 120 Нм.
  • На поворотной части шкала от 0 до 9 указывает на единицы, например, выставив на ней значение 0 Нм, будем иметь итоговый крутящий момент с усилием в 120 Нм. Этого достаточно, чтобы закрутить болт на колесе автомобиля.

Чтобы выставить данные показания, с торцевой части ручки необходимо открутить стопорное колесо. Только после этой манипуляции устанавливаются показания. Затем стопорное колесо затягивается обратно и инструмент готов к эксплуатации.

Такой инструмент чаще всего применяют как динамометрический ключ для колесных болтов. В момент затяжки болта, при превышении заданных значений, издается треск, который свидетельствует о том, что болт закручен с установленным усилием.

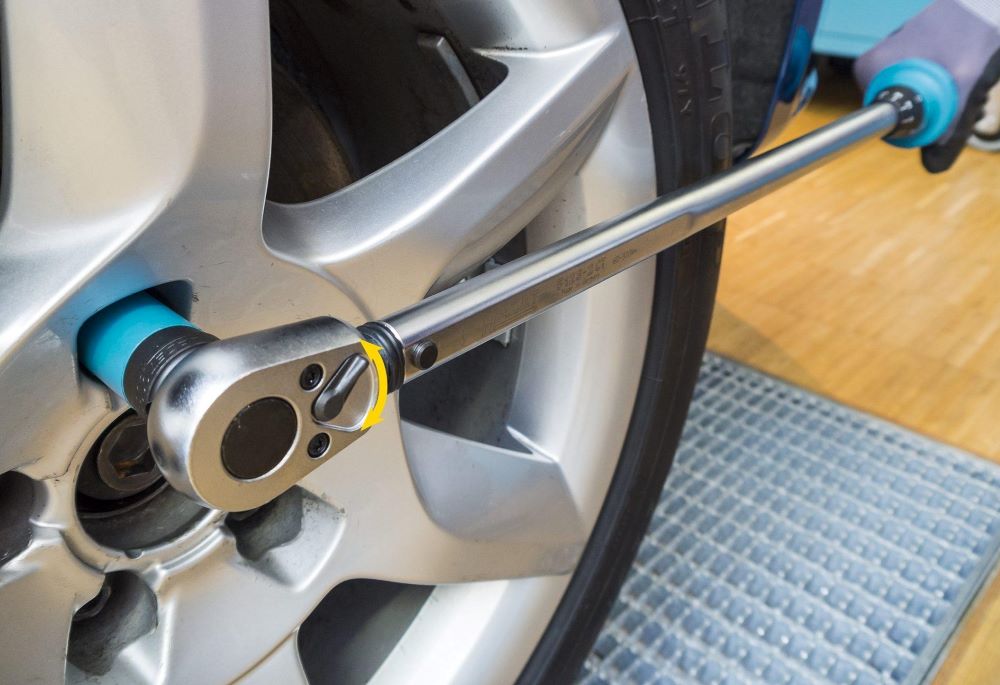

Применение ключа при закручивании автомобильных болтов

Обратите внимание
При закручивании автомобильных болтов на колесах, рекомендуется сделать два щелчка и после прекращать затяжку резьбового соединения.

Динамометрические ключи автомобильные следует настраивать согласно указаниям в паспорте по техническому обслуживанию тех или иных автомобилей. Помните, таблица не универсальная.

На разных марках автомобиля, показания могут отличаться. Например, Фольксваген Пассат требует настройки в 120 Нм, а Сахара, той же марки 170 Нм. Если игнорировать рекомендации производителя, это может привести к повреждению затяжных узлов или потере колес во время движения.

Ответы на часто задаваемые вопросы

Динамометрический ключ до недавнего времени считался инструментом профессиональных механиков, которые использовали его в авторемонтных мастерских. Многие люди думали, что нет необходимости иметь его у себя дома или в гараже, а зря.

К счастью, те времена остались в прошлом, и сейчас на рынке представлен целый ряд отличных динамометрических ключей, предназначенных для домашнего, а не для профессионального использования.

Естественно, у некоторых людей все еще возникают вопросы об этом чрезвычайно удобном инструменте. Постараемся ответить на них.

Вопрос: Зачем покупать динамометрический ключ?

Ответ: Есть две причины купить динамометрический ключ — безопасность и долговечность деталей. Позволяя вам устанавливать крутящий момент, эти инструменты обеспечивают определенную точность при затяжке гаек и болтов.

Это может показаться лишним, когда вы ремонтируете сломанный замок на перчаточном ящике, но это чрезвычайно важно, когда речь идет о гайках, удерживающих колеса, закрепляющих тормозную систему или фиксирующих руль велосипеда. При работе с обычным гаечным ключом вам приходится затягивать гайки на глаз, т.е. угадывать величину усилия затяжки

угадывать величину усилия затяжки

При работе с обычным гаечным ключом вам приходится затягивать гайки на глаз, т.е. угадывать величину усилия затяжки.

При неоднократном затягивании со слишком большим усилием резьба на болте со временем будет повреждена, что потребует его замены или приведет к полному выходу из строя детали в самый неподходящий момент.

Вопрос: Как часто следует калибровать динамометрический ключ?

Ответ: Эти инструменты являются прецизионными и обычно имеют поверочный сертификат завода-изготовителя, подтверждающий, что измерения, могут иметь погрешность 4% или даже меньше.

Профессионалы считают, что если этот показатель превысит 5%, инструменту требуется калибровка.

По общему правилу, калибровку следует проводить примерно после каждых 3000 повторений, если вы используете ключ регулярно, или примерно один раз в 6 месяцев, если вы пользуйтесь им только время от времени.

Вопрос: Существует ли универсальный динамометрический ключ?

Ответ: И да, и нет. Как вы уже заметили в нашем обзоре, у динамометрических ключей разный момент затяжки, разные размеры, они выполнены из разных материалов и стоят по-разному.

Как правило, рекомендуется покупать один ключ, который, по вашему мнению, сможет справиться с основной массой работы, будь то ремонт или обслуживание грузовика, автомобиля, внедорожника, газонокосилки или других устройств, используемых в хозяйстве.

Для этого подойдет модель с широким диапазоном крутящего момента.

Если у вас есть велосипеды или другая техника с более хрупкими компонентами, было бы неплохо купить динамометрический ключ с меньшим шагом крутящего момента, чтобы вы могли затягивать крепеж с большей осторожностью и точностью

Обзор динамометрических ключей

1. Самый простой вариант ключа. Принцип его работы основан на изгибе рычага со и неподвижного указателя. Первый рычаг используется для передачи усилия на крепеж. Второй рычаг с одной стороны прикреплён к головке ключа, а с другой стороны свободен, служа указателем, который показывает значение крутящего момента в конкретный момент времени. На картинке показано устройство динамометрического ключа подобного вида.

Плюсы:

  • Низкая стоимость;
  • Шкала в обе стороны. Позволяет закручивать крепеж с правой и левой резьбой.

Недостатки:

  • Низкая точность;
  • Ключи данного вида не подлежат регулировке, поэтому со временем изнашиваются и теряют точность, что делает их использование бесполезным занятием;
  • Невозможно работать в труднодоступных местах, так как необходимо всегда следить за затяжкой по ;
  • Отсутствует храповый механизм, как у . Ключ необходимо всегда переставлять.

Данный вид ключей не способен обеспечить высокую точность работ, поэтому, чаще всего, используется для непрофессиональных слесарно-монтажных работ и для гаражного ремонта.

2. Как устроен данный динамометрический ключ? Конструкция динамометрического ключа хорошо показана на картинке. В устройство таких ключей входит специальный пружинный механизм, который позволяет установить на инструменте необходимый крутящий момент и передать его на крепеж, не превысив выставленного значения. Еще одним обязательным условием таких ключей является наличие храпового механизма, как у обычной . С помощью шкал, которые расположены на корпусе ключа, необходимый момент затяжки выставляется заранее. Как только установленный момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. удобен в работе, так как необходимо просто закручивать соединение до щелчка.

Ключи имеют большую разновидность диапазонов крутящего момента от 5 до 3000 Нм. Размеры присоединительных приводов от 1/4 дюйма до 1 дюйма.

Плюсы:

  • Погрешность не выше 4%;
  • Простота работы обеспечивается наличием храпового механизма;
  • Крутящий момент устанавливается заранее и его не нужно контролировать. Как только он будет достигнут, ключ издаст характерный щелчок;
  • Удобно использовать в труднодоступных местах;
  • Некоторые модели могут работать с правой и левой резьбой.

Недостатки:

  • Требуют проверки и калибровки;
  • Храповый механизм может выйти из строя, но на некоторые модели имеются специальные ремкоплекты.

Для того, чтобы ключ не испытывал максимальные нагрузки и работал долго с минимальной погрешностью, его не нужно использовать в крайних значениях диапазона крутящего момента. Поэтому рекомендуется покупать ключи с перекрытием рабочих значений.

Можно сказать, что такой вид инструмента является самой популярной разновидностью динамометрических ключей, так как они удобны в использовании и имеют невысокую стоимость.

Первые два вида относятся к , которые измеряют крутящий момент за счет специальной конструкции или специального механизма. Обязательно они имеют шкалу для слежения или установки момента силы, поэтому относятся к .

3. На первый взгляд, такой вид ключей выглядит как предыдущий, но он имеет больше возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран . Погрешность ключа минимальна за счет “начинки”. Необходимый момент силы выставляется на дисплее и при достижении установленного значения, ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Плюсы:

  • Вывод значений крутящего момента в разных значениях силы;
  • Световая и звуковая индикация;
  • Высокая точность;
  • Возможность замерить крутящий момент у уже закрученного соединения;
  • Двухстороннее действие: “по” и “против” часовой
  • Не требует регулировки;
  • Удобство работы за счет храпового механизма;
  • Сохранение значений в память.

Недостатки:

  • Высокая стоимость;
  • Требует бережного использования;

Подобные ключи имеют большой функционал и высокую точность измерения, но из-за своей цены они используются в тех сферах, где установлены жесткие рамки по точности проводимых работ.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
