Ручное устройство из угловой шлифмашинки
Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.
На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.
Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.
На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.
Порядок действий при самостоятельном изготовлении станка
Превращение ручной циркулярки в настольную
Первым делом, чтобы превратить циркулярку из ручного инструмента в настольный, следует выбрать, собственно, стол. Он должен быть крепким и устойчивым
Это важно не только для удобной работы, но и из соображений безопасности. Например, может подойти старый кухонный столик из дерева и металла
Далее понадобится арматурный прут или металлическая труба диаметром 15-22 мм. Эта труба сгибается (или разрезается и сваривается) в виде буквы «П». Затем нижние концы этой конструкции изгибаются, расплющиваются и крепятся к столу любым удобным способом — главное, чтобы держалось прочно и устойчиво.
Затем из двух кусков полой металлической трубы сваривается Т-образный рычаг. Поперечная его часть должна быть предварительно разрезана и разогнута так, чтобы её можно было надеть на перекладину станины, после чего скрепить хомутами. К концу самого рычага, также хомутами, крепится уже готовая ручная циркулярка.
Итак, настольная циркулярка, сделанная своими руками, готова к работе. Если заменить диск — её можно использовать для резки металла. К сожалению, толстые пиломатериалы она не осилит, и её не очень удобно использовать для продольного пиления. Для этих целей можно попробовать превратить УШМ в круглопильный станок.
Как сделать циркулярную пилу из болгарки? Процесс изготовления
Такие уголки устанавливаются по обе стороны от режущего зубчатого диска, не забывая о минимальных допусках по 3-4 миллиметра в каждую сторону. Их положение должно быть строго горизонтальным относительно обрабатываемой поверхности, причем кромки подвижных уголков необходимо закруглять определенным образом. Для выполнения больших объемов работ, желательно перестраховаться и соединить углы между собой поперечным креплением (болт с двойной резьбой и двумя гайками). После выполнения всех описанных выше манипуляций, сам корпус болгарки рекомендуется поместить в заранее вырезанный из листовой стали хомут, причем делать это следует таким образом, чтобы в итоге винтовая стяжка смотрела вниз. Уже к полученной стяжке с помощью крепежного болта присоединяют двойную полосу из жести или оцинковки, в которой должно быть заранее высверлено отверстие, предназначенное для присоединения к фиксирующему элементу.
В корпусе редуктора также должны быть выполнены отверстия с резьбой, предназначенные для болтов более мелкого диаметра. Главным предназначением этих отверстий является фиксация осевой рукоятки и вполне естественно, что перед тем, как их выполнить, необходимо сверить разметку, предварительно разобрав редуктор на составляющие. Осевая рукоятка гораздо более удобна в эксплуатации, чем к примеру тот же ее аналог, размещенный в боковой части циркулярной пилы такого плана, а все потому, что даже выполнение самых примитивных ровных пропилов с ней будет осуществляться гораздо легче и быстрее. Что касается выбора материала для рукоятки, то наиболее оптимальным вариантом в этом плане является металл и для этих целей вполне сгодится прут или отрез, изготовленный из толстостенной трубы. Отверстия под крепления необходимо выполнять в рукоятке заблаговременно, стараясь не расплескать ее края, иначе она будет гнуться в процессе.
Для дальнейшего обустройства понадобится еще один стальной прут, диаметр поперечного сечения которого будет составлять не менее 4 миллиметров. В данном случае речь идет об изготовлении регулировочной штанги, один конец которой загибают в виде петли, в то время, как второй подводят к переднему болту упора, для чего необходимо расплескать его край и просверлить в нем соответствующее отверстие
При этом не следует забывать о таком важном нюансе, как соблюдение продольного зазора по всей протяженности этого прута, размер которого должен учитывать высоту всех используемых ранее крепежных элементов. Что касается самих креплений, то для прута с поперечным сечением в шесть миллиметров вполне достаточно будет двух фиксирующих болтов. Окончательный этап работы предполагает нарезание резьбы с определенным шагом на свободном крае металлического прута, которая позволяет беспрепятственно вводить его в отверстие рукоятки
Окончательный этап работы предполагает нарезание резьбы с определенным шагом на свободном крае металлического прута, которая позволяет беспрепятственно вводить его в отверстие рукоятки.
При этом не следует спешить с накручиванием на конец прута фиксирующих гаек, ведь если первую надевают сразу, то вторую необходимо использовать только после окончательного закрепления хвоста в отверстии. Помимо прочего, не стоит воспринимать данные элементы исключительно в качестве надежного крепления, ведь с их помощью можно будет регулировать глубину пропила готового агрегата. Как вариант, можно изготовить и мини-вариант циркулярной пилы на основе болгарки, которую чаще всего используют в качестве настольного устройства. Для того, чтобы воплотить задуманное в реальность, достаточно просто к описанной выше конструкции добавить вспомогательный элемент в в виде станины «П»-образной формы. Обычно ее формируют либо из стального прута, либо из толстостенной трубы с диаметром поперечного сечения, равным 15 сантиметров.
Такая станина нуждается в обязательной доработке, которая в первую очередь выражается в фиксации к ее поперечине качающего рычага, а также к сгибу ее нижних краев по направлению к самому распилу. Последняя манипуляция обычно применяется только для выставления общей горизонтали корпуса агрегата. После того, как все подготовительные работы будут окончательно завершены, приступают к фиксации усовершенствованной станины к съемной или стационарной рабочей поверхности. Для этого ее изогнутые края крепятся к горизонтали с помощью саморезов и подкосов, увеличивающих прочность всей конструкции.
Конструкционные особенности
Произвести работы по модификации одного вида электрической пилы в другую можно при помощи старых элементов, которые от ремонта. Имея слесарные навыки и определенную смекалку, вы сможете без особых усилий справиться с таким заданием. Отличительными особенностями такого типа приспособления является то, что есть циркулярные пилы на основе болгарки, которые применяются как ручное приспособление или самодельный станок, который закреплен на столе или любой другой устойчивой основе.
Обратите внимание, что если у вас есть старая болгарка, то ее электрический двигатель лучше всего будет с нее снять и применять как сердцевину для будущей циркулярной пилы, а еще подойдет двигатель даже от стиральной машинки. Каждая циркулярка обладает несколькими основными компонентами:. Каждая циркулярка обладает несколькими основными компонентами:
Каждая циркулярка обладает несколькими основными компонентами:
- Станина для пилы.
- Самодельный столик в качестве устойчивого каркаса.
- Упор скольжения.
- Двигатель от угловой шлифовальной машинки.
- Штанга для регулирования высоты пропила
- Редуктор и пильный диск.
Подобный станок подойдет для того, чтобы распиливать небольшие древесные бруски. Когда вы планируете обработку древесины в большом количестве и огромных размеров, то тут стоит купить готовое производственное оборудование. Хотя его стоимость велика, но для бизнеса такая покупка будет оптимальным решением
Чтобы выполнять безопасные работы на циркулярной пиле, следует с особым вниманием выбирать для нее диски. Угловая шлифовальная машинка – это достаточно сложный инструмент, и использовать ее диски для распиливания изделий из древесины нельзя. Проблема заключается в том, что в любой момент может произойти его заклинивание
Проблема заключается в том, что в любой момент может произойти его заклинивание.
При вращении на большой скорости этот элемент способен раскрошить древесину в щепки, от которых вы можете получить травмы. Это происходит из-за того, что во время обработки на диск будет идти большая нагрузка в виде высокой температуры. Оптимальным вариантом будет покупка нового изделия специально под циркулярную пилу.
Если закрепить циркулярную пилу на поверхности полу, то каркас нужно будет зафиксировать при помощи крепежных элементов (то есть уголков), чтобы была хорошая устойчивость. Для создания станины (основания) вы можете взять ненужный вам шкаф или даже пару листов ДСП. Но куда надежнее делать основу из металла. Основную часть рабочей поверхности лучше всего делать из ламинированной древесно-стружечной плиты или фанеры. Стол обязательно должен стоять прочно, чтобы вибрация была незначительной.
Алгоритм сборки самодельной циркулярной пилы
Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:
- из уголков делают прямоугольную раму;
- к ней приваривают четыре ножки по углам нужной высоты;
- на высоте около 200 мм от их нижнего края делают обвязку из уголков;
- на верхней раме монтируют вал;
- фиксируют на одной его стороне ведомый шкив, а на другой – диск;
- изготавливают и прикрепляют к станине стол с подъемным механизмом;
- на нижней раме делают площадку из уголков или листового металла под электродвигатель;
- на валу мотора фиксируют ведущий шкив;
- надевают ремень на шкивы;
- на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
- с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
- подводят питание к станку от стационарной сети.
Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.
Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.
Основные характеристики циркулярных пил
Мощность. Это основной показатель во многих инструментах. Чем больше мощность, тем с большей плотностью материала вы сможете работать и быстрее производить разрезы. Соответственно циркулярная пила по дереву должна обладать меньшей мощностью, чем по металлу.
По мощности делятся на три класса: малой (менее 0,8 кВт), средней (0,8-1,2 кВт) и большой (более 1,2 кВт). Чем больше диск, тем больше мощности требуется для его вращения соответственно.
Вес. Является важным параметром, если планируете использовать пилу на весу.
Глубина пропила. Больше зависит от размера диска, устанавливаемого в инструмент.
Частота оборотов. Влияет на быстроту и качество распила.
Возможность производить работу под углом. Данная функция очень полезна при установке дверей, где необходимо сделать срез под определенным углом. Циркулярные пилы поставляются, в своем большинстве, с возможностью работы под углом в 45 градусов, реже под 60 градусов. У профессиональных экземпляров угол возможно регулировать.
Время работы в автономном режиме. У аккумуляторных пил отсутствует необходимость подключения к сети постоянного тока во время работы.
Но представители такого типа пил обладают меньшей мощностью и их время работы намного меньше времени зарядки (примерно 60 минут работы к 5 часам зарядки). Прежде, чем приобрести аккумуляторную пилу необходимо хорошо взвесить все “ЗА” и “ПРОТИВ”.
Дополнительные аксессуары и характеристики:
- функция плавного пуска;
- лазерный указатель;
- блокировка от непреднамеренного запуска;
- функция погружения;
- удобство и простота смены диска.
И при выборе не забывайте, что лучше покупать пилы проверенных брендов. Определить лучшего производителя циркулярных пил не сложно для этого достаточно посмотреть множество их рейтингов размещенных в интернете.
Варианты изготовления станка для работы по дереву
На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.
Наиболее распространенными вариантами привода являются:
- привод от ручной дисковой пилы;
- станок с мотором от стиральной машинки.
Как сделать стационарный распиловочный станок — пошаговое руководство
При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:
- деревянные бруски;
- лист OSB или фанеры;
- крепежные метизы;
- дрель с набором сверл;
- ручная дисковая пила.
В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:
- Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
- По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
- Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
- Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
- В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
- Короб фиксируется со столом при помощи металлических уголков и шурупов.
- Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
- После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.
Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.
Самодельный отрезной станок с приводом от стиральной машинки
Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

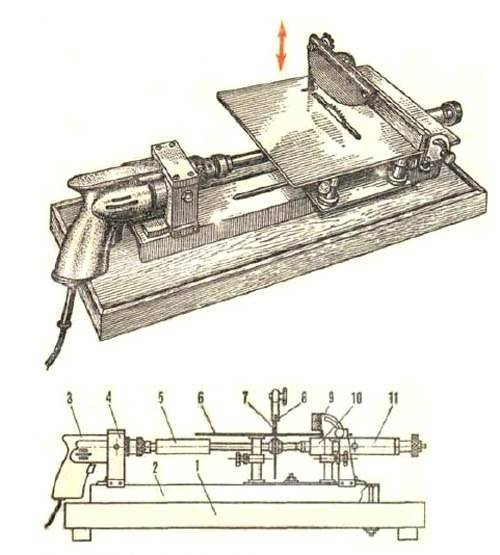

Распиловочный станок из дрели в домашних условиях
Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.
Процесс изготовления циркулярки
Для того, чтобы сконструировать циркулярку из болгарки своими руками, необходимо продумать конструкцию станка
Важно определить задачи, для которых будет использоваться самодельное устройство. После этого требуется создать чертеж. В нем указываются основные элементы конструкции, их размеры и рабочие характеристики
В нем указываются основные элементы конструкции, их размеры и рабочие характеристики.
При изготовлении циркулярки необходимо соблюдать технику безопасности:
- Монтажные работы выполняются только в спецодежде. Глаза должны быть защищены очками, руки – перчатками.
- Все механизмы устройства должны быть плотно закреплены. Нельзя допускать подвижки болгарки. Электроинструмент должен быть зафиксирован на основании стола или верстака.
- Разрешается установка только высокоскоростных пильных дисков.
Процесс изготовления ручной циркулярки требуется навыков владения станковым оборудованием
Также важно знать специфику работы и функционал болгарки
Материалы и приспособления
Для создания ручной циркулярки из болгарки потребуются следующие приспособления:
Болгарка. Рекомендуется использовать модели с мощным электродвигателем, чтобы распиливать доски большой толщины. Диск. Он должен соответствовать диаметру посадочного отверстия
Важно, чтобы на диске присутствовали зубья. Рекомендуется использовать диски с абразивным покрытием или алмазным напылением
Электродрель
Она использования для проделывания отверстий, необходимых для установки кронштейнов. Сварочный аппарат. Он соединяет металлические пластины. Древесно-стружечные плиты. Инструменты для проведения замеров: линейка, штангенциркуль. Хомуты, болты, уголки, гайки и иные крепежные соединения. Молоток, отвертка, плоскогубцы и гаечный ключ.
Для изготовления станины используется сталь. Рекомендуется изготавливать рабочие поверхности циркулярки из фанеры или МДФ. Толщина фанерных листов должна составлять 9-12 мм.
Инструкция по изготовлению
Процесс изготовления ручной циркулярки из болгарки осуществляется в несколько этапов:
Сборка станины в соответствии с чертежом. Основание под станок можно сделать из уголка или трубы с прямоугольным сечением. Части станины соединяются посредством сварки
Важно, чтобы основание циркулярки было устойчивым. Установка древесно-стружечных или фанерных плит на поверхность основания
На рабочей поверхности делается прорезь для фиксации пильного диска. Прикрепление болгарки к рабочей поверхности с помощью изогнутых пластин их металла
Дрелью проделываются углубления для болтов. Вывод провода от пусковой кнопки на боковую кромку болгарки посредством уголка. Это позволяет отключать оборудование из любого положения при экстренных ситуациях. В целях безопасности рекомендуется расположить кнопку на дальнем расстоянии от пильного диска. Изготовление скользящей упорной планки, предназначенной для настройки толщины отрезаемых частей заготовки. Упор закрепляется струбцинами.
После окончания монтажных работ необходимо проверить работоспособность циркулярного станка. Диск должен вращаться строго в 1 направлении. В противном случае нижняя кромка будет двигаться, что приведет к разбросу опилок и иного производственного мусора, возникающего в процессе пиления досок. Рекомендуется протестировать самодельное устройство, распилив тонкую деталь
Важно, чтобы перед началом пиления станок набрал рабочую частоту вращения шпинделя
Конструкция самодельной циркулярки из болгарки
Возможны два варианта конструкции:
- Ручная дисковая пила из болгарки;
- Стационарная циркулярка.
Первый вариант предусматривает использование инструмента в качестве ручной электропилы с небольшой доработкой — сборкой и установкой упора, ограничивающего глубину проникновения диска в материал, и защищающего от рывков и резких движений. Обойтись обычной установкой пильного диска в качестве отрезного круга не получится — малейший перекос вызовет заклинивание, резкий рывок или иную опасную реакцию инструмента, которая может закончиться серьезными травмами.
Простейший способ — установка упора, который представляет собой плоскую площадку, скользящую по поверхности заготовки. Он крепится к инструменту при помощи хомутов или на болтовое соединение в отверстие для установки рукоятки. Некоторые мастера делают площадку из металлических уголков, расположенных по обе стороны диска на небольшом расстоянии (2-3 мм).
В любом варианте ручная циркулярная пила из болгарки слишком опасна и не позволяет хорошо контролировать линию реза из-за установленной защиты. Снимать ее ни в коем случае нельзя, так как опилки, летящие в лицо, способны стать причиной травм.
Пример циркулярной пилы
Создание стационарного варианта своими руками позволяет получить более безопасный и удобный пильный станок по дереву, обладающий практически полным функционалом обычной классической циркулярной пилы. Основным элементом такого станка служит стол, в котором сделана прорезь для диска. С нижней стороны прикрепляется болгарка. Появляется возможность установить регулируемый упор, позволяющий настраивать ширину отрезаемых планок. В зависимости от возможностей и необходимости можно сделать приспособление для торцевания и нарезки одинаковых заготовок заданной длины.
Частота вращения вала болгарки втрое превышает предельную скорость обычного пильного диска, поэтому он быстро тупится и изнашивается. Для создания штатного режима работы пильного диска некоторые мастера используют понижающий редуктор. Это позволяет получить оптимальную скорость вращения, уменьшить риск перегрева и получения травм, но значительно усложняет конструкцию. Найти готовый редуктор непросто и затратно, поэтому обычно используют только болгарку.
Конструкция обычно состоит из следующих узлов:
- станина (основание);
- рабочий стол;
- двигатель и приводной вал (в нашем случае оба элемента заменяет болгарка);
- упор, предназначенный для настройки ширины отрезаемых деталей;
- скользящая по продольным направляющим площадка, позволяющая отрезать детали заданной длины (опционально, изготавливается по необходимости).

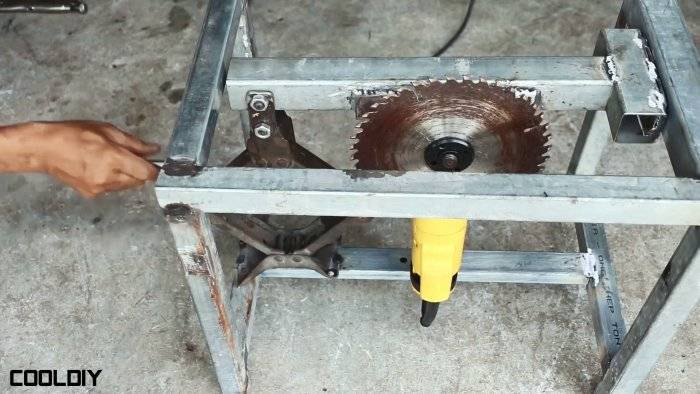

Пример циркулярного станка по дереву
Процесс изготовления циркулярного станка

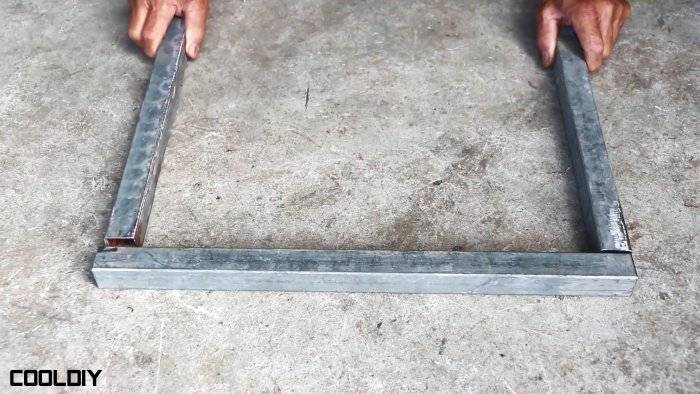

Из профильной трубы свариваются 2 П-образные заготовки столика станка с ножками удобного размера.
Между собой они свариваются двумя перемычками.
Для изготовления механизма регулировки вылета пильного диска из трубы большего диаметра сваривается Т-образная заготовка. По длине она должна быть на 1 см короче, чем расстояние между трубами основания столешницы стола.
К ней приваривается дверная петля.
Полученная деталь через петлю приваривается к раме стола.
Затем из тонких отрезков уголка делается 2 проушины, который прикручиваются к болгарке через ее штатные отверстия для съемной ручки.
Проушины привариваются к штанге механизма регулировки на петле. Нужно смотреть, чтобы редуктор УШМ не выпирал над рамой. Если так получается, то проушины следует приварить сместив вниз.
Внизу стола, между ножками привариваются перемычки. Затем они соединяются между собой трубкой, идущей по центру прямо под штангой регулировки на петле.
Далее нужно доработать ромбовидный домкрат. На его винт регулировки приваривается колесико с ручкой. В его опорную площадку вваривается втулка, длина которой соответствует по ширине профильной трубе рамы. К втулке прикручивается 2 проушины из полосы.
Нужно просверлить край штанги с болгаркой, и прикрутить домкрат к ней с помощью проушин. Затем он приваривается внизу к перемычке.

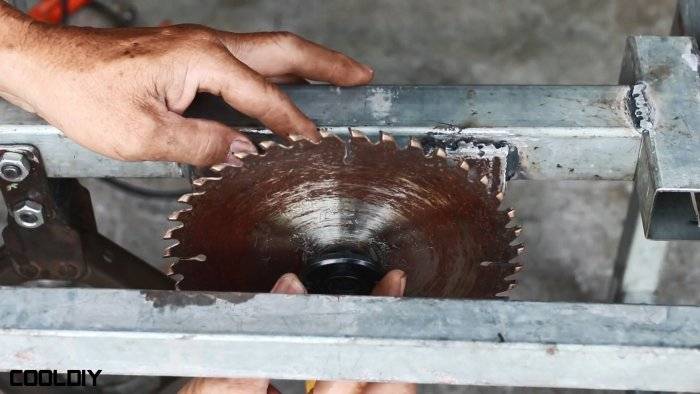

На болгарку устанавливается пильный диск.
На стол закрепляется столешница из щита или фанеры. Затем болгарка запускается, и подымается домкратом. Диск сам сделает под себя пропил.
По краям столешницы фрезеруются поперечные относительно направления пильного диска пазы.
С их помощью к станку прикручивается барашковыми болтами труба, которая послужит параллельным упором при распиле.
В итоге получаем полноценный циркулярный станок.
Надежная циркулярная пила из болгарки своими руками
- Как быть и что делать?
- Дополнительные аспекты и подведение итогов
При работе в домашних условиях нередко приходится прибегать к таким неординарным решениям, как циркулярная пила из болгарки своими руками. Переделать ее не сложно, но нужно сразу помнить, что это небезопасно, а также может повлечь за собой весьма нехорошие последствия.
Конструкция циркулярной пилы.
Как быть и что делать?
Инструменты и материалы:
- дрель (шуруповерт);
- хомуты;
- саморезы;
- болты с гайками;
- понижающий редуктор.
Вне зависимости от способа переделки, нужно использовать низкооборотистую болгарку от 4500 до 6000 об/мин, т.к. из-за повышения оборотов диски будут стачиваться гораздо быстрее. Попутно стоит помнить, что в дело идет тот инструмент, который не жалко, т.к. потом обратно восстанавливать нельзя ни в коем случае.
В любом случае сразу же снимается защитный кожух, который в конце будет заменяться упрощенным аналогом. Дальше есть несколько вариантов развития событий:
Устройство болгарки.
Самый щадящий вариант. В данном случае используются только хомуты и болты для фиксации сквозь столешницу. Хомутами фиксируется 3 точки — ручка основная, ручка боковая и в 3 см от диска перевязывается центральный блок. Все хомуты крепятся максимально надежно, чтобы не было свободного хода даже на 2 мм, иначе при работе в лучшем случае инструмент быстро выйдет из строя, а в худшем может неудачно разорвать диск. Самый затратный среди аналогов. Для него потребуется поддержка токаря-фрезеровщика. Он выточит крепежный элемент, позволяющий соединить столешницу и болгарку через блок, который еще недавно служил для крепления защитного кожуха. Именно этот вариант самый надежный, но быстро осуществить процесс невозможно. Самый быстрый вариант. При помощи длинных саморезов по металлу закрепить болгарку в 3-х контрольных точках
Тут важно не повредить ничего из двигательных систем, чтобы собранная циркулярная пила своими руками для начала заработала. Саморезы для уверенности используются парно на каждое место стыка. При помощи саморезов болгарка присоединяется к редуктору
Этот способ отличается очень высокой скоростью работы, но и порчей сразу 2-х недешевых инструментов, поэтому применяется лишь в самых катастрофических случаях. Предыдущий вариант отличается редким варварством, но, затратив немного больше времени, можно добиться лучших результатов. При помощи хомутов стягиваются 3 контрольные точки на болгарке и болтами соединяются с редуктором. Таким образом, 2 инструмента остаются целыми, но затраченное время увеличивается вплоть до 10 раз
При помощи саморезов болгарка присоединяется к редуктору. Этот способ отличается очень высокой скоростью работы, но и порчей сразу 2-х недешевых инструментов, поэтому применяется лишь в самых катастрофических случаях. Предыдущий вариант отличается редким варварством, но, затратив немного больше времени, можно добиться лучших результатов. При помощи хомутов стягиваются 3 контрольные точки на болгарке и болтами соединяются с редуктором. Таким образом, 2 инструмента остаются целыми, но затраченное время увеличивается вплоть до 10 раз.
При монтаже к столешнице или любой другой поверхности нужно обеспечить мастера максимальной защитой, т.к. диски нередко разрываются. Тут особо мудрить ничего не придется, т.к. пласт листовой стали прекрасно справится с поставленной задачей. Если есть желание добиться максимальной надежности, то можно воспользоваться стальным профилем 3 мм, который фреза по дереву не пробьет даже на весьма повышенных оборотах. Располагается защитная конструкция на расстоянии в 5 см от диска таким образом, чтобы сверху свободно проходила древесина.
Схема проверки работоспособности циркулярной пилы.
Циркулярная пила из болгарки должна иметь строго определенное направление вращения, т.к. в противном случае не спасут даже специальные очки. Нижняя кромка будет двигаться в сторону рабочего, тогда как верхняя от него — опилки будут лететь куда угодно (особенно на ноги), но не в глаза.
Сделать циркулярку сможет любой желающий, но перед тем, как начинать работу, стоить помнить о минусах, к тому же цена затеи нередко сопоставима с покупкой нового инструмента. На модифицированные болгарки устанавливаются 3-зубые фрезы, выпускаемые для подобных случаев.
Обратно болгарку восстанавливать не просто не стоит, а категорически нельзя, чему свидетельствуют регулярные обращения в больницы с различными степенями травм.
Зато можно переделать циркулярку в радиальную либо торцовочную пилу, которые в свободной продаже обойдутся в весьма солидную сумму.
