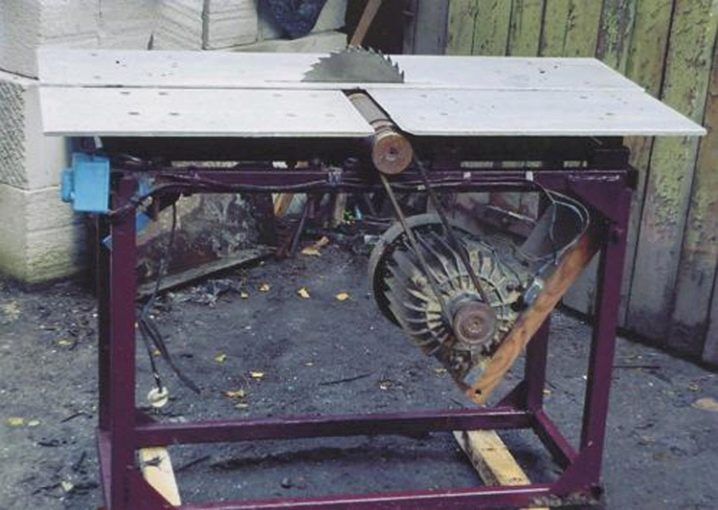

Как сделать циркулярку своими руками из двигателя от стиральной машины?

Газонокосилка

Она пригодится на садовых или дачных участках.

Газонокосилка

Процесс изготовления таков:

1. Сначала нужно найти колёса от тележки.
2. После этого устанавливается металлическая платформа. Она делается из уголка квадратного профиля. Из него можно изготовить специальный каркас, после чего к нему следует приварить стойки.
3. Для ручки берётся труба небольшого диаметра. К каркасу ручку приваривают газовой сваркой.

4. Далее, в платформе подготавливается отверстие.

   Перекрываете кран подачи воды после стирки?

   О-да!Нет.

5. В передней части размещается решётка. Её прикручивают болтами.
6. Двигатель к платформе прикрепляется так, чтобы вал прошёл в отверстие. На конец вала, сваркой закрепляются ножи.
7. Для защиты двигателя от попадания травы его закрывают кожухом. В нём следует проделать несколько маленьких отверстий.
8. В конце процесса подсоединяется кабель с электропитанием.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Порядок подключения

Важно иметь в виду, что двигатель стиральной машины не запускается через конденсатор, не нужна для запуска и пусковая обмотка. Прежде чем приступать к подключению, рассмотрим, какие провода есть в раздаточной коробке двигателя стиральной машины:. Прежде чем приступать к подключению, рассмотрим, какие провода есть в раздаточной коробке двигателя стиральной машины:

Прежде чем приступать к подключению, рассмотрим, какие провода есть в раздаточной коробке двигателя стиральной машины:

• два белых – от датчика оборотов вращения двигателя (тахогенератора или датчика Холла);
• коричневый и красный – на обмотку к статору и ротору;
• серый и зеленый – от графитовых щеток.

На фото вы можете видеть провода, присутствующие в раздаточной коробке

Провода, ведущие к тахогенератору, можно убрать в сторону – нам они не нужны. В разных моделях стиральных машин цвет проводов может отличаться, поэтому сориентироваться можно по сопротивлению – в тех, что идут на датчик, оно должно быть 60-70 Ом. После того как лишние провода выделены, оставшиеся нужно «прозвонить», чтобы найти каждому пару.

Как правило, двигатели бывают с 4 выводами (то есть имеют 4 провода, идущие из мотора). Если ваш мотор с 5 выводами, с 6 выводами, или даже с 7 выводами, убедитесь, что среди них нет лишних – нам понадобятся провода только от ротора и статора.

Дальше нужно выполнить подключение двигателя согласно схеме, изображенной на рисунке внизу.

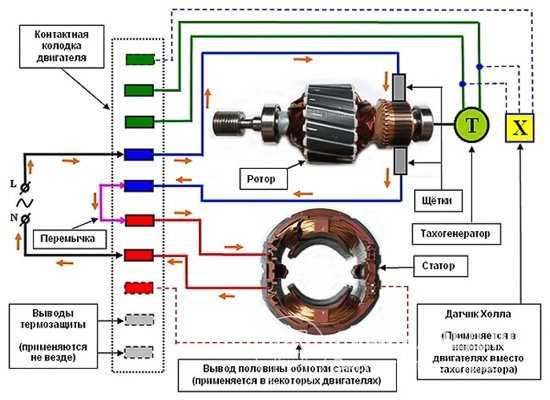

На фото изображена схема подключения коллекторного двигателя (распиновка)

Согласно схеме, требуется соединить обмотку статора со щеткой ротора, поэтому нужно найти соответствующие провода и сделать между ними перемычку (на фото она обозначена розовым цветом), а затем изолировать. Оставшиеся два провода – от обмотки ротора и второй щетки – подсоединяют к сети.

Останется только дополнить устройство кнопками включения и выключения. Для того чтобы изменить направление вращения вала, достаточно перекинуть перемычку на другие контакты.

На старых советских агрегатах могут быть установлены моторы с 3 выводами. Как подключить такое «чудо техники»?

Двигатели от старых стиральных машин могут иметь три вывода

В первую очередь, нужно замерить сопротивление: между 1 и 2, а также 2 и 3 выводами омметр покажет 10 Ом, а между 1 и 3 – 20 Ом. Двигатель подключается следующим образом: выводы 1 и 2 – в сеть, вывод 3 – через конденсатор на вывод 1.

Итак, подключить двигатель от стиральной машины несложно

Воспользуйтесь нашими рекомендациями, не забывайте про меры предосторожности, и подарите «вторую жизнь» своей технике

Вторая жизнь электродвигателя

Из старой, вышедшей из строя машинки для стирки возможно изготовить множество самоделок для хозяйственных нужд. Для этого годятся многие ее элементы, включая корпус, барабан, крышки и т. д. Но наиболее часто изготавливаются агрегаты для использования в хозяйственных целях, домашних мастерских или гаражах- с применением мотора.

Использовать электродвижок от стирального агрегата можно, например, изготовив самодельную соковыжималку на кухню, вибростол для мастерской, а также смастерив многие другие полезные устройства и приспособления, которые смогут значительно упростить домашнему мастеру некоторые виды работ.

Точильный станок

Для изготовления точильного станка не требуется мотор большой мощности, а по числу оборотов, может подойти любой электродвижок от старой машинки для стирки.

Чтобы соорудить станок, нужно подготовить для него опорную плиту из обрезка толстой деревянной доски и закрепить на ней электромотор и выключатель, снятые с той же машинки для стирки. Для крепления можно использовать металлические скобы.

Далее нарезать резьбу и закрепить на валу переходник-насадку для крепления точильного круга. В комплект к насадке можно подготовить переходник с шейкой для отрезного абразивного круга. Тогда уже получится отрезной станок, которым можно будет обрезать пластиковые трубы, а также арматуру, металлический лист или уголок.

В итоге может получиться компактный, переносной и практически универсальный точильно-режущий станок, при изготовлении которого не понадобится использовать электросварку.

Корморезка и зернодробилка

Еще одну самоделку в помощь тому, кто занимается сельским хозяйством, можно сделать из электродвигателя, снятого со стирального оборудования. Это дробилка для зерна и корморезка в одном предмете.

Преобразование машины для стирки белья в корморезку не потребует больших усилий. Для этого нужен только корпус машины с верхней загрузкой белья и сам электромотор. Корпус можно за копейки приобрести в пунктах, где принимается металлолом или поискать на свалке.

Сама технология изготовления агрегата для порезки кормов будет следующая:

Изготовленное своими силами приспособление обойдется намного дешевле и будет работать практически не хуже сделанного в заводских условиях.

Изготовление растворомешалки

Для тех, кто в перспективе собирается строиться или делать ремонт, мотор от стиралки может пригодиться для изготовления полноценной растворомешалки, которая сможет облегчить процесс строительных работ и при этом сэкономить значительные средства. Особенно это будет выгодно для жителей сельской местности, где процесс строительства практически не заканчивается.

Процесс изготовления растворомешалки выглядит примерно таким образом:

Для перемешивания раствора лучше всего использовать стиральный бак от машинки с вертикальной загрузкой. Его емкости как раз хватает для замеса нескольких ведер раствора.

Из бака удаляется активатор и наглухо закрывается отверстие для слива воды. Вместо активатора устанавливается вал, на который внутри бака крепится стальная полоса с лопастями из листового металла.

Бак укладывается и закрепляется к подвижной раме, приваренной к трубе основания мешалки. Снаружи к его дну закрепляется электромотор, соединенный с валом. Для этого в дне бака просверливаются два отверстия по размеру тех, которые находятся на корпусе мотора, после чего бак жестко крепится болтами к бочке.

После этого остается только подключить электродвижок и испытать работу растворомешалки.

Как сделать газонокосилку

Самодельная газонокосилка — это один из вариантов использования электромотора от списанного стирального агрегата. Этот инструмент пригодится хозяевам, которые владеют приусадебным участком или дачным наделом. При этом самоделка не нуждается в покупке каких-либо дополнительных запчастей, которые можно всегда найти в сарае либо на свалке.

Самодельную газонокосилку с мотором от машинки для стирки возможно изготовить таким способом:

Область использования электродвигателей от стиральных аппаратов очень широка. Много материала по самоделкам можно свободно найти в интернете — на тематических сайтах или форумах.

Устройство оборудования

Профессиональный фрезеровочный станок по дереву разработан по самым современным кинематическим схемам. Он оснащён сложными механическими соединениями и самой современной электроникой. Основными элементами таких устройств являются:

• мощная станина;
• специальный стол, который называется фрезерным;
• суппорт;
• шпиндель, имеющий специальную форму;
• перемещение заготовок вдоль станка производится с помощью специальных салазок;
• панель запуска шпинделя;
• система регулировок управления;
• набор режущего инструмента.

Отдельные производители свой станок фрезерный по дереву 220 В комплектуют дополнительной кареткой. Она превращает фрезеровальный станок в агрегат с расширенными возможностями. На нём реализована возможность производить обработку деталей под любым углом

Станина такого агрегата выполнена из толстого куска стали или чугуна. Благодаря своей массе она придает станку повышенную устойчивость. Она позволяет погасить колебания в процессе работы.

На суппорт крепится специальный вал. Его верхняя часть поднимается над столом через специальное отверстие. Во всех агрегатах предусмотрена возможность регулировки высоты поднятия вала. Сверху установлен вставной шпиндель с режущим инструментом. Промышленный фрезер по дереву — это аппарат, способный выполнять большое количество операций. Этого добиваются благодаря использованию разнообразного режущего инструмента. Основными видами оснастки являются: режущий диск, нож, фрезы различной конфигурации.

Для проведения фрезерования строго по прямой линии применяют специальную направляющую планку. Благодаря специальному узлу крепления её можно перемещать на необходимую длину. Высокая скорость вращения шпинделя существенно улучшает качество обработки.

Современные профессиональные станки оснащаются промышленными мощными пылесосами. Они позволяют создавать комфортные условия во время проведения работ. Благодаря мощной системе всасывания убирается строительная пыль.

Инструкция по самостоятельной сборке оборудования

Если в наличии есть все элементы и инструменты, можно начинать непосредственно сборку оборудования с использованием мотора от старой стиральной машины.

Изготавливаем станину

Основа для самодельного токарного станка может быть деревянной. Примерные размеры будущего станка в см:

• длина – 90;
• ширина – 50;
• высота – 45.

Алгоритм изготовления станины:

1. Пару уголков распилить, направить полки друг к другу.
2. Разместить для сохранения параллельности вкладыши на расстоянии 5 см.
3. В торцевых участках разместить направляющие.
4. Струбцинами соединить детали и приварить.
5. Укрепить готовую станину на верстак или колоду.

Можно изготовить станину из металла, но в таком случае понадобится профессиональный токарь.

Изготавливаем узлы

Для закрепления двигателя необходима стойка. Ее можно получить путем сваривания двух квадратных труб. Двигатель прикрепляется к стойке на квадратную пластину с отверстиями. Непосредственно стойка приваривается к швеллеру.

Передняя бабка

Сварить бабку лучше всего из листовой стали. Чтобы шпиндельная бабка ездила по направляющим, необходимо разрезать квадратные трубы большего размера, чем для станины и сварить их между собой. Из куска круглой стальной трубы требуется сделать патрон, который приварить к валу двигателя.

Задняя бабка

Для изготовления задней бабки понадобится 62-й уголок длиной 16.5 см. После сборки задняя бабка прикрепляется к подручнику.

Подручник

Этот элемент необходимо собрать из листовой стали и резьбовых стержней. В столешнице нужно создать отверстие для фиксации подручника с применением болта. Оптимально, если подручник можно будет регулировать по высоте и изменять его угол. Без применения листовой стали можно сделать компонент из швеллера или уголка.

Сборка и проверка на исправность оборудования

Упорная деталь на бабке при правильной сборке должна вращаться вместе с изделием. Для этого достаточно приспособить 2 подшипника, которые следует установить в корпус круглой трубы и все это приварить к оси бабке. На торце установить острый наконечник.

Также на конечном этапе к мотору следует подсоединить электрическую проводку. После сборки станок рекомендуется покрасить, чтобы он не заржавел.

Как сделать привод циркулярного станка

Какой двигатель нужен для него? Это зависит от того, какая стиральная машина-автомат пылится у вас в запасниках. Двигатель лучше взять, конечно, большей мощности.

Хотя для мини-циркулярки, которая собирается аналогично, подойдет и менее сильный. Ее отличие в легком весе и установке механизма не на стационарную основу, а на деревянный ящик. Он служит и станиной, и накопителем стружки.

Подготовка мотора

У коллекторных движков стиралок несколько выводов. Как определить и подключить нужные? Омметром прозваниваем вторую катушку, подбирая с наибольшим сопротивлением.

Другие подсоединения проверяем на выходах коллектора и щетки.

Также находим, замеряем и маркируем провода датчика скорости. Они могут быть расположены внутри корпуса, тогда разберите его.

Первый выход коллектора и один от катушки соединяем. Второй, с оставшимся контактом катушки, подключаем к сети. Делаем испытательный запуск.

Для включения обратного вращения контакты меняют местами.

Регулируем обороты

Чтобы циркулярная пила могла обрабатывать разные по размерам материалы, необходимо приспособление для добавления или снижения числа оборотов.

В аппарате, из которого мы сняли мотор, эту функцию выполняет таходатчик, действующий через электронный модуль. К нашему устройству последний не подойдет.

Самое простое — применить для управления подачей напряжения и, соответственно, скоростью вращения вала диммер или гашетку от ручного электроприбора. Подключение происходит так:

• один вывод катушки законтачивается с выводом якоря;
• второй — на сетевое питание;
• оставшийся выход якоря через диммер так же;
• проверив соединение, испытываем.

Сложнее вариант с использованием таходатчика. Он позволит при работе не терять мощности электропривода. Подсоединять его нужно через микросхему, которая будет выравнивать мощность при увеличении нагрузки на валу. Если невозможно купить готовую, пользуясь схемой платы TDA 1085 и перечнем необходимых деталей, ее по силам собрать самостоятельно.

Модуль движения

1. Вала для насадки режущего диска.
2. Вала двигателя.
3. Передающего ремня.
4. Шкива мотора.
5. Шкива пилы.

Для упрощения можно собрать устройство без подшипников.

Через ремень привода, надетого на запрессованный меньший шкив, вал передает вращение на диск пилы. Шкив должен иметь насечки, чтобы поликлинный ремень не скользил по нему.

На краю большего шкива наваривается небольшой выступ, препятствующий соскальзыванию петли привода.

Крепление диска на вале должно быть надежным, иначе он соскочит и нанесет травму.

Отверстия для фиксации двигателя расточите, чтобы регулировать натяжение ремня.

Пусковое приспособление

Для него можно подобрать выключатель бытового электроприбора. Лучше поставить кнопочный от советской стиралки.

Схема его подключения такова:

1. На входе он запитывается на два контакта, а внутри один провод раздваивается.
2. Из трех выходов один будет фазой, второй нолем.
3. Третий, через конденсатор, даст смещенную фазу.

Такое подключение лучше обеспечит запуск. Но после него необходимо разъединить конденсатор.

Станина

Для сварного каркаса подойдет прямоугольный двадцатимиллиметровый профиль.

Внизу располагаются надежно закрепленные привод и модуль движения. Такая конструкция оставляет свободной верхнюю платформу.

По свидетельству умельцев, сделавших такие станки, они затратили на это около полугода. Но вполне удовлетворены оборудованием. Так что дерзайте и вы!

Циркулярная пила всегда пригодится в хозяйстве: на даче или в частном доме. Но не каждому по карману хороший дорогой инструмент, а дешевый аналог быстро выходит из строя. Выход из ситуации – изготовить циркулярную пилу своими руками. Например, можно ее сделать из двигателя от старой стиральной машины-автомат, который и выбросить жалко, и место занимает. Такой самодельный инструмент в состоянии справиться с доской толщиной до 5 сантиметров. Плюс такой конструкции – ее вес, который составляет около 20 килограммов. Пила получается мобильной и ее можно возить с собой в автомобиле.

Простая циркулярка из болгарки или дисковой пилы своими руками

Схема простого станка из ручной циркулярной пилы или болгарки позволяет использовать уже готовые инструменты с узлом крепления диска и двигателем. Здесь не нужна ременная передача, а значит, и количество технологических операций будет меньше. Большим плюсом этой модели будет то, что в конструкции будет использован готовый подъемный механизм для циркулярной пилы, это позволит регулировать глубину пропила заготовки.

Одновременно эта схема имеет и ряд недостатков. Так дисковый пильный круг в инструменте на основе болгарки будет иметь большую скорость вращения, порядка 7000 оборотов в минуту, с одной стороны, это большое преимущество, поскольку высокая скорость позволяет делать работу более качественно. Но с другой стороны, при работе с твердыми породами дерева или в случае заклинивания пилы велика вероятность того, что мотор просто сгорит. Кроме этого, необходимо учитывать, то, что вал болгарки не получится вынести ближе к рабочей плите, будет мешать редуктор, поэтому глубина пропила в таком инструменте будет небольшой.

Но есть и положительные стороны — корпус редуктора болгарки имеет  готовые отверстия под ручки и при использовании их в качестве посадочных отверстий под крепления к корпусу станка. В таком случае переделывать болгарку,  внося изменения в конструкцию инструмента, будет не нужно, достаточно сделать кронштейны и зафиксировать их на корпусе.

Также можно поступить и с кнопками включения – при помощи изоленты просто зафиксировать их во включенном положении, а провод подключить к разъему пускателя. В качестве основной кнопки можно использовать старый выключатель с большой клавишей, это позволит сэкономить время при сборке станка повысить безопасность — в случае экстренной остановки инструмента большую клавишу легче найти.

Инструкция по сборке

При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?

Как подключить мотор?

Схема устройства циркулярной пилы

Подключение мотора –  главный этап постройки циркулярной пилы.

Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.

Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.

Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.

При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.

Подключение происходит следующим образом:

1. Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
2. При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
3. После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
4. После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
5. Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
6. Другой провод коллектора требуется подсоединить к сети на 220 В.

При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.

Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:

1. Один из проводов катушки соединяем с одним из проводов якоря.
2. Другой подключаем к сети.
3. Второй провод якоря подсоединяем к диммеру.
4. Другой выход диммера подключаем к сети.
5. Пробуем запустить двигатель.

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

1. Вал двигателя.
2. Вал пилы.
3. Ремень привода.
4. Шкиф мотора от стиралки.
5. Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

1. Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
2. Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
3. Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Станина и рама

После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.

Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.

Чтобы сварить раму циркулярки, необходимо:

1. Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
2. Далее соедините четырьмя уголками одинаковой длины.
3. В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
4. Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
5. Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.

Ручная конструкция циркулярки

Так же, так же как и для которого предназначена конструкция с дисковой пилой – нужно обмыслить выносное пусковое устройство. Если нужно делать сложные столярные работы, циркулярка просит доработки.

В этот период ручная циркулярка будет готова к работе. Ручную циркулярку есть вариант без особых усилий переработать в настольную конструкцию маленьких размеров. Сделать циркулярки подобного типа есть вариант только если проход, если иметь схему конструкции.

Пригодится самое важное сравнить мощность обретенного мотора с личными потребностями. Для заготовок 150 мм и поболее сделать циркулярку самому не возможно

После такого факта необходимо будет надеть на стол упор и закрепить его в нужном положении болтами.

Движок подойдет от старенькой стиральной машинки. Сделать циркулярку самому довольно легко, если знать технологию и иметь в ассортименте нашему клиенту остается нужные элементы.

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.
