Виды болтов, их классификация и обозначение

Другие виды болтов

Учитывая то, что такой вид крепежа часто используется в различных сферах жизнедеятельности, диапазон его использования невероятно обширный. Их используют в промышленном производстве, машиностроении, приборостроении, при сборке мебели и различных конструкций в домашних условиях. Виды болтов соответственно, различают по назначению:

• Для машиностроения – болты повышенной прочности, с шестигранной головкой и метрической резьбой. Применяются в процессе сборки тяжелых конструкций. Используются для сборки промышленного оборудования и механизмов из чугуна или стали.
• Для строительства – высокопрочные детали с увеличенными головками. Часто используются при строительстве массивных объектов – метрополитенов, тоннелей, мостов, гражданских и промышленных зданий.
• Для дорожного строительства – могут быть разного класса прочности – это зависит от места использования. Чаще детали оснащаются полукруглой головкой и подголовком в форме квадрата. Такая конструкция позволяет монтировать их без специального оборудования. Используются для сборки металлических заграждений. Чаще оснащаются оцинкованным покрытием, что продляет срок их службы.
• Для строительства железных дорог – бывают стыковые, клеммные и закладные. Первые используют с рельсовыми накладками и выпускаются с круглой головкой. Вторые соединяют шпалы с подкладкой. Третьи – крепят подкладку к рельсам. Все они изготавливаются из углеродистой стали в небольшом количестве, поскольку сфера их применения очень узкая.
• Для транспорта (элеваторные или норийные) – используются в процессе прикрепления подающего элемента (ковша) к ленте транспортировки. Материал изготовления – углеродистая сталь. Ее могут покрывать оцинковкой, а могут использовать в чистом виде. Головка таких изделий плоская, а от стержня – полукруглая. Для прочного закрепления, полукруг головки оснащается шипами – это предотвращает их поворот в процессе эксплуатации.
• Для сельскохозяйственных целей (лемешные) – предназначены для крепежа навесного оборудования. Вид конструкции – с потайной головкой, класс точности – до С. Бывают с квадратным подголовком, что предотвращает поворот изделия.
• Для сборки мебели – полукруглые. Такие детали дешевле других. Их часто применяют для сборки различных деревянных конструкций – каркасных домов, стропил и других неответственных соединениях. Уровень прочности – средний. Тип покрытия – оцинковка.

Плюсы и минусы

Болтовое соединение имеет достоинства и недостатки, которые стоит учитывать при покупке изделий.

Преимущества

• Можно открутить, заменить, переделать.
• Высокие показатели прочности.
• Финансовая доступность.
• Большое разнообразие видов.

Недостатки

• Необходимость корректного подбора. Для определенных видов работ требуются изделия с соответствующими параметрами. При этом их разновидностей настолько много, что разобраться в них может не каждый.
• Склонность к отвинчиванию из-за неправильного монтажа, неверно рассчитанной нагрузки и пр.
• Необходимость применения нескольких метизов. Из-за этого конструкция может быть громоздкой и тяжелой.

Анализ основного механизированного инструмента

Резьбовые соединения составляют до 60-80% всех видов соединений, которые есть в конструкциях машин, тракторов, автомобилей, прицепов. Трудоемкость откручивания и закручивания винтов, болтов, гаек, шпилек и всех других деталей, имеющих нарезную поверхность, на специализированных ремонтных мастерских составляет 26-64% от общей трудоемкости разборочно-сборочных работ, а на СТО этот процент еще выше. Эта информация дает понять необходимость первоочередной механизации при работах с деталями, имеющими резьбу. При разборке механизированный инструмент способствует сохранению значительного количества крепежных деталей, пригодных для повторного использования, сокращает продолжительность выполнения операции в три-пять раз. Происходит увеличение производительности труда приблизительно на 15%. Механизированный инструмент целесообразно использовать при наличии на машине значительного количества крепежных деталей одинаковых размеров, а также, когда не требуется строго соблюдать установленное усилие. При выборе механизированного инструмента для осуществления разборочно-сборочных работ нужно заранее знать моменты затяжки резьбовых соединений. При повторном закручивании деталей эту величину необходимо увеличить на 10-15%. При откручивании заржавевших гаек и винтов крутящие моменты затяжки резьбовых соединений требуется увеличивать в 1,5-2 раза.

Читать также: Реверс однофазного двигателя 220в с конденсатором

Механизированный инструмент (гайковерты, шпильковерты и т. д.) постоянно модернизируется. По типу двигателей он может быть электрическим, гидравлическим и пневматическим, а в зависимости от конструкции – ручным, подвесным, передвижным и стационарным.

Резьбовое соединение – основной способ стыковки двух конструктивных элементов между собой. В сантехнической и строительной практике резьбовые соединения применяются при монтаже трубопроводов, запорно-регулирующей арматуры и подключения к инженерным системам потребляющего оборудования.

В данной статье представлены резьбовые соединения. Мы рассмотрим их разновидности, составляющие части крепежа, способы определения размеров и конфигурации резьбы.

ПРИЛОЖЕНИЕ 1 (справочное). Масса стальных болтов (исполнение 1) с крупным шагом резьбы

ПРИЛОЖЕНИЕ 1 Справочное

Длина болта , мм	Теоретическая масса 1000 шт. болтов, кг , при номинальном диаметре резьбы , мм
6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
8	4,306	8,668	—	—	—	—	—	—	—	—	—	—	—	—	—
10	4,712	9,394	16,68	—	—	—	—	—	—	—	—	—	—	—	—
12	5,118	10,120	17,82	—	—	—	—	—	—	—	—	—	—	—	—
14	5,524	10,850	18,96	27,89	—	—	—	—	—	—	—	—	—	—	—
16	5,930	11,570	20,10	29,48	43,98	—	—	—	—	—	—	—	—	—	—
18	6,336	12,300	21,23	31,12	46,21	65,54	—	—	—	—	—	—	—	—	—
20	6,742	13,020	22,37	32,76	48,45	68,49	95,81	—	—	—	—	—	—	—	—
22	7,204	13,520	23,51	34,40	50,69	71,44	99,52	—	—	—	—	—	—	—	—
25	7,871	14,840	25,22	36,86	54,05	75,87	105,10	133,3	—	—	—	—	—	—	—
28	8,537	16,330	26,92	39,32	57,40	80,29	110,60	140,2	—	—	—	—	—	—	—
30	8,981	17,120	28,52	40,96	59,64	83,24	114,30	144,8	193,0	—	—	—	—	—	—
32	9,426	17,910	29,43	42,59	61,87	86,19	118,00	149,4	198,6	237,0	—	—	—	—	—
35	10,090	19,090	31,28	45,34	65,24	90,62	123,60	156,3	207,0	246,9	340,6	—	—	—	—
38	10,760	20,280	33,18	48,00	68,59	95,04	129,20	163,2	215,4	256,9	353,3	—	—	—	—
40	11,200	21,070	34,36	49,78	71,25	97,99	132,90	167,8	221,0	263,5	361,8	474,8	—	—	—
45	12,310	23,040	37,45	54,22	77,30	105,70	142,10	179,4	235,0	280,1	373,0	500,9	—	—	—
50	13,420	25,020	40,53	58,67	83,35	113,60	152,40	190,9	249,0	296,7	404,1	526,9	834,5	—	—
55	14,530	26,990	43,62	63,11	89,39	121,50	162,40	203,7	263,1	313,3	425,3	553,0	872,1	1304	—
60	15,640	28,970	46,70	67,55	95,44	129,40	172,40	216,0	278,9	329,9	446,5	579,0	909,8	1356	—
65	16,760	30,940	49,79	71,99	101,50	137,30	182,40	228,4	293,8	348,8	467,7	605,1	947,4	1407	2009
70	17,870	32,910	52,87	76,44	107,50	145,20	192,40	240,7	308,8	366,5	491,1	631,1	985,0	1458	2076
75	18,980	34,890	55,96	80,88	113,60	153,10	202,40	253,0	323,7	384,3	513,6	659,7	1023,0	1509	2143
80	20,090	36,860	59,04	85,33	119,60	161,00	212,40	265,0	338,6	402,1	536,1	687,5	1061,0	1561	2211
85	21,200	38,840	62,13	89,77	125,70	168,90	222,40	277,7	353,6	419,8	558,6	715,2	1098,0	1612	2278
90	22,310	40,810	65,21	94,20	131,70	176,80	232,40	290,1	368,5	437,6	581,0	743,0	1141,0	1663	2345
95	—	42,790	68,30	98,64	137,80	184,70	242,40	302,4	383,4	455,4	603,5	770,8	1181,0	1715	2412
100	—	44,760	71,38	103,10	143,80	192,60	252,40	314,7	398,3	473,2	626,0	798,5	1221,0	1766	2479
105	—	—	74,47	107,50	149,90	200,50	262,40	327,1	413,3	490,9	648,5	826,3	1261,0	1826	2546
110	—	—	77,55	112,00	155,90	208,40	272,30	339,4	428,2	508,7	671,0	854,1	1301,0	1880	2614
115	—	—	80,63	116,40	162,00	216,30	282,30	351,8	443,1	526,5	693,5	881,8	1341,0	1934	2690
120	—	—	83,72	120,90	168,00	224,20	292,30	364,1	458,1	544,2	716,0	909,6	1381,0	1989	2760
125	—	—	86,80	125,30	174,00	232,10	302,30	376,4	473,0	562,0	738,5	937,4	1421,0	2043	2831
130	—	—	89,89	129,70	180,10	240,00	312,30	388,8	487,9	579,8	761,0	965,2	1461,0	2098	2903
140	—	—	96,06	138,60	192,20	255,80	332,30	413,5	517,8	615,3	806,0	1021,0	1541,0	2207	3045
150	—	—	102,18	147,50	204,30	271,60	352,30	438,1	547,6	650,8	850,1	1076,0	1621,0	2315	3187
160	—	—	108,38	156,40	216,40	287,40	372,30	462,8	577,5	686,4	895,9	1132,0	1701,0	2424	3329
170	—	—	114,58	165,30	228,50	303,20	392,30	487,5	607,4	721,9	940,9	1188,0	1780,0	2533	3471
180	—	—	120,68	174,20	240,60	319,00	412,30	512,2	637,2	757,5	985,9	1243,0	1860,0	2642	3614
190	—	—	126,88	183,10	252,70	333,80	432,30	536,9	667,1	793,0	1031,0	1299,0	1940,0	2751	3756
200	—	—	133,08	191,90	264,70	350,60	452,20	561,5	697,0	828,6	1076,0	1354,0	2020,0	2860	3898
220	—	—	—	209,70	228,90	382,20	492,20	610,9	756,7	899,6	1166,0	1465,0	2180,0	3077	4182
240	—	—	—	227,50	313,10	413,80	532,20	660,3	816,4	970,8	1256,0	1576,0	2340,0	3295	4466
260	—	—	—	245,20	337,60	445,40	572,20	709,6	876,1	1042,0	1346,0	1687,0	2500,0	3513	4751
280	—	—	—	—	361,50	476,90	612,20	759,0	935,9	1113,0	1436,0	1798,0	2660,0	3730	5035
300	—	—	—	—	385,70	508,50	652,20	808,3	995,6	1184,0	1526,0	1910,0	2820,0	3948	5319

(Измененная редакция, Изм. N 5).

Полное условное обозначение

Полное обозначение болтов, винтов, шпилек и гаек нормируется стандартом ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия»

На постсоветском пространстве согласно ГОСТ 1759.0-87 и ГОСТ 18126-94 принята следующая схема условного обозначения для болтов, винтов и шпилек и гаек из углеродистых сталей и цветных сплавов:

Для шайб используется немного другая схема условного обозначения согласно ГОСТ 18123-82 «Шайбы. Общие технические условия»:

Приведенные схемы имеют общий вид, со всеми возможными элементами. В зависимости от вида крепежа обозначение может содержать большее или меньшее количество элементов. Также необходимо отметить, что некоторые виды болтов, шпилек, гаек и шайб имеют свои специфические условные обозначения, нормируемые конкретным стандартом (например: болты фундаментные ГОСТ 24379.1-80, шпильки для фланцевых соединений ГОСТ 9066-75 и др.)

Это интересно: Стопорное кольцо — виды, ГОСТ, устройство, инструмент для монтажа

Особенности производства болтов высокой прочности

Класс определяют не только по марке стали, но и по методу, примененного для их производства. Так, болты высокого класса изготавливают на высадочных автоматах (холодных или горячих). Резьбу накатывают с применением специальной технологической оснастки. Затем их отправляют на термообработку. После нанесения покрытия, защищающие болты от коррозии и старения, они готовы к отправке потребителям.

Крепеж отправляют потребителю в ящиках определенного веса. В некоторых случаях на их поверхность наносят слой масла, который обеспечивает длительное хранение метизных изделий.

Оборудование, применяемое для производства болтов высокого класса, может выпускать от 100 до 200 изделий, в минуту. Для изготовления применяют проволочный прокат, полученный из низкоуглеродистой или легированной стали.

Стали для изготовления болтов

Для производства применяют несколько марок стали. Распространенными считают – 10КП, 20КП, 10, 20, 35, 20Г2Р, 65Г, 40Х. После выполнения термообработки, болты, получают заданные параметры, определенные в соответствующих нормативных актах. Термическую обработку осуществляют в электрических печах с применением защитной среды. Она препятствует исходу углерода из стали.

Болты высокой прочности могут быть произведены из разных марок и будут получены изделия, которые будут относиться к различным группам прочности. Варьируя разнообразные режимы термообработки, есть возможность получения изделий с разными параметрами прочности.

Как пример можно рассмотреть применение стали 35 для производства болтов, относящихся к разным группам прочности:

• 6 — болты выполняют на станках токарно-фрезерной группы;
• 6 и 6.8 — крепеж производят на высадочном прессовом оборудовании;
• 8 — этот класс получат после прохождения термообработки.

Болты высокой прочности, включают в себя и специализированные метизы, нашедшие применения строго в определенных областях. Требования к продукции определяют в отраслевых документах.

Крепежные изделия, применяемые в авиастроении, производят на основании так называемых нормалей (отраслевых стандартов). Эти метизы отличает повышенная прочность, малый вес и точность. Применение этих болтов и гаек обеспечивает безопасность эксплуатации техники. Для их производства применяют стали, относящиеся к углеродистым или легированным. Готовые изделия покрывают усиленным слоем антикоррозийного покрытия.

Продукция, применяемая при возведении мостовых сооружений и их конструктивных элементов, нормируется ГОСТ Р 52644-2006.

Болты особой прочности, производят в разном исполнении. Различают несколько вариантов. Болты категории «У» допускается эксплуатировать работать при – 40 ºC. Изделие типа «ХЛ» эксплуатируются в диапазоне от – 40 до – 65ºC.

Для изготовления метизов с высокой прочностью, применяют следующие марки сплавов: 30Х3МФ, 30Х2АФ, 30Х2НМФА.

Типы проводимых испытаний

Для подтверждения качества продукции заводы производители проводят ряд испытаний. Перечень и методики испытаний определены в ГОСТ Р 52627-2006. Испытания могут быть осуществлены в заводской или любой другой лаборатории, прошедшей соответствующую аттестацию в центре Росстандарта. Ниже приведен краткий перечень тестов:

• растяжение;
• кручение;
• твердость;

По результатам, проводимых испытаний будут определены свойства продукции, в частности – предел прочности, предел текучести и ряд других.

Классификация

Болты, предназначенные для закрепления различных звеньев, можно поделить на несколько категорий.

Класс прочности

Крепость штырей напрямую зависит от материала и технологии изготовления. Около 95% изготовленных болтиков были отлиты из стали. В зависимости от категории прочности, применяют различные виды стали и используют ту или иную технологию термической обработки.

Каждый разряд прочности имеет свое цифровое обозначение. Всего различают 11 классов. Мебельные болты имеют следующие классы: 3,6, 4,6, 4,8, 5,6, 5,8 и 8,8. Характеристики прочности всех классов прописаны во всех подробностях в ГОСТ и в международных стандартах ISО.

Самый низкий класс предназначен для деревянных изделий с небольшой ответственностью в соединениях. Их состав на 100% состоит из классической стали без каких-либо добавок и не подвергается специальной температурной обработке.

Муфты, как и штифты, обладают разрядами крепости. При совершении стяжки необходимо проверить крепость гайки и штифта на соответствие. Благодаря правильно подобранным цифрам достигается наилучшая прочность.

Форма

Для каждого вида производства изготавливаются крепежи определенной формы:

• Классические — шляпка шурупа выполнена в форме шестигранника, а на конце стержня имеется резьба, с помощью которой легко и надежно соединяются несколько частей вкупе с муфтой;
• Фланцевые — основание таких крепежных компонентов имеет округлую «юбочку», которая нужна для замены гаек и шайб;
• Откидные — имеет сложную форму: на месте шляпки находится отверстие. В остальном же штырь выглядит как классический образец: окончание покрыто резьбой;
• Анкерные — с их помощью выполняется сквозное соединение различных звеньев. Благодаря особой крепости анкера используются для стяжки в местах, требующих повышенной ответственности;
• Рым-болты — на месте стандартной шляпки у них находится петля. Такие штыри выдерживают большую нагрузку, потому как однородно рассредотачивают ее по всей поверхности детали.

От формы крепежа напрямую зависит крепость и надежность стягивания деталей между собой.

Классический

Фланцевый

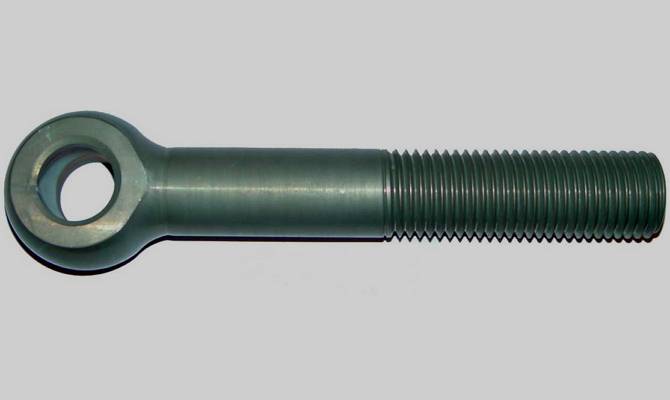

Откидной

Анкерный

Рым

Сфера применения

Изначально части мебели соединялись друг с другом посредством шкантов и клиньев определенного типа. С развитием технологий способы стяжки совершенствовались. В итоге были созданы специальные металлические стержни. В настоящее время их используют для сборки различной мебели, а именно для соединения компонентов:

•        Столов и стульев;
•        Кресел и диванов;
•        Кроватей;
•        Комодов и тумбочек;
•        Шкафов и стенок;
•        Кухонных гарнитуров.

Мебельные штифты широко распространены в различных сферах производства благодаря своей прочности. Очень часто их используют в строительстве и при ремонте для соединения деревянных деталей. Например, это могут быть лестницы или небольшие деревянные конструкции типа беседки.

Наряду с этим, штифты используют для стягивания деталей при сооружении мостов. Не обходятся без подобных шурупов и дорожные работы.

Кроме того, нагели для мебели применяют в машиностроении для соединения частей в том случае, когда высота шляпки должна быть минимальной. Также штифты можно встретить в быту в качестве соединяющих элементов разного рода механических устройствах, например, в дверных замках.

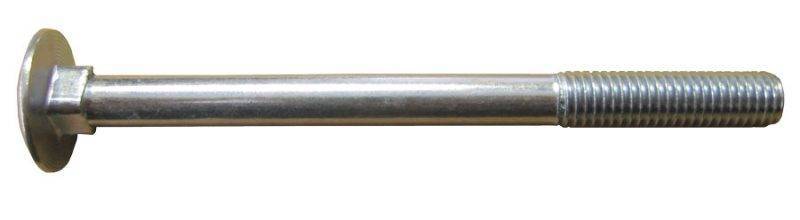

Особенности и маркировка мебельных болтов:

Мебельные болты имеют характерную полукруглую форму головки, обозначаются по стандарту DIN 603, или. В маркировке состоит диаметр резьбы болта и его длина.

Это интересно: Особенности выбора гаек для литых дисков — читаем все нюансы

Материал

Прочность крепежного элемента один из важнейших параметров, характеризирующих метизы. Прочность крепления напрямую зависит от типа материала, из которого оно изготовлено. В зависимости от прочностных характеристик, подбирается металл для производства и режим его термической обработки.

Чаще всего стандартные болты изготавливаются из легированной и нелегированной стали. Но в некоторых случаях они могут изготавливаться из других металлов, таких как медь, алюминий, которые применяются в тех случаях, когда нет необходимости достижения высокой прочности крепежа. Для изготовления ювелирных изделий, крепежи могут изготавливаться из драгоценных металлов, таких как золото, серебро и других.

В зависимости от типа используемого материала зависит обозначение болтов, называемое сортаментом, изучая которые можно понять, из чего делают болты.

Очень часто для повышения технических характеристик метизов применяют специальное покрытие, которое защищает крепежный элемент от воздействия окружающей среды (влажность, вода, диапазон температур, химические вещества).

Среди наиболее распространенных покрытий можно выделить следующие разновидности:

1. Цинковые. Толщина цинкового покрытия может варьироваться в зависимости от требований. Для болтов, используемых в бытовых приборах, толщина обычно небольшая. Но для крепежей промышленного назначения она обычно составляет до 25 мкм.
2. Кадмированные. Не очень распространенный тип болтов, из-за токсических свойств кадмия. Поэтому применятся в редких случаях, когда покрытие из других материалов не позволяют достичь желаемых эксплуатационных характеристик.
3. Никелевые. Обычно применяются для крепежей, используемых при производстве мебели. Никель повышает только декоративные характеристики, практически не изменяю эксплуатационные.
4. Фосфатирование и оксидирование. Применяются для создания защитного слоя на поверхности болтов, за счет окисления основного металла.
5. Цинк-ламельное. Приобретают широкое распространение, так как могут повысить срок службы крепежей в несколько раз.

ПРИЛОЖЕНИЕ 5 (обязательное)

1. Фаска на опорной поверхности болтов – под углом не более 15° (черт.5).

S – размер под ключ.Черт.5

2. Притупление ребер шестигранника или квадрата к опорной поверхности или торцу головки болта и к опорной поверхности гайки не более 0,25 высоты головки болта или гайки (черт.6).

S – размер под ключ.Черт.6

3. Скругление ребер шестигранника или квадрата не должно выводить диаметр описанной окружности за наименьший предельный размер.

4. Скругление пояска головок у болтов и винтов с потайной и полупотайной головками и кромок у болтов и винтов с полукруглой и цилиндрической головками не должно выводить диаметр головок за наименьший предельный размер.

5. Допускается недопрессовка в виде среза вершины полукруглой, сферической и полупотайной головок, если диаметр площадки среза не превышает 30% номинального диаметра головки для класса точности А, 40% номинального диаметра головки для классов точности В и С. Недопрессовка не должна выводить высоту головки за наименьший предельный размер.

6. Уклон образующей головки не более 5° и сфера на верхнем торце головки не должны выводить высоту цилиндрической головки за наибольший предельный размер (черт.7).

Черт.7

7. Уменьшение минимального диаметра головки в направлении шлица не должно превышать:

• 0,3 мм – для винтов с диаметром резьбы до 2 мм;
• 0,6 мм – для винтов с диаметром резьбы свыше 2 мм до 6 мм;
• 0,8 мм – для винтов с диаметром резьбы свыше 6 мм.

8. Уменьшение минимального диаметра полукруглых и потайных головок в направлении уса или ребер квадратного подголовка не должно превышать:

• 0,6 мм – для болтов с диаметром головки до 30 мм;
• 0,8 мм – для болтов с диаметром головки свыше 30 мм.

9. Притупление углов квадратного подголовка не должно приводить к проворачиванию болтов в контрольной матрице.

10. Утолщение диаметра стержня под головкой болтов и винтов. Для изделий классов точности А и В не более:

• 0,50* мм на длине 5 мм диаметр резьбы до 16 мм;
• 0,1 мм на длине 8 мм диаметр резьбы от 16 до 27 мм;
• 0,2 мм на длине 10 мм диаметр резьбы свыше 27 мм.

* Соответствует оригиналу.

Для изделий класса точности С не более предельных отклонений по полю допуска +JT14 на длине двух номинальных диаметров резьбы.

11. Косой срез стержня (черт.8) шириной не более:

• одного шага резьбы – для классов точности А и В;
• двух шагов резьбы – для класса точности С.

Черт.8

12. Зенковка отверстий под шплинт – диаметром не более 1,5 диаметра отверстия.

13. Уклон стенок шлица (угол α – черт.9) не более:

• 3° – для класса точности А;
• 5° – для классов точности В и С.

Черт.9

14. Допускается центровое отверстие на торцевой части головки и стержня.

15. Допускается отсутствие концевой фаски на изделиях класса точности С с накатанной резьбой и на стержнях винтов класса точности А и В с накатанной резьбой.

По соглашению между потребителем и изготовителем допускается отсутствие концевой фаски на стержнях болтов и шпилек классов точности А и В с накатанной резьбой.

16. Допускается скругление верхнего торца головки вместо фаски у болтов с углублением в головке.

17. Допускается вогнутость дна шлицев в направлении его длины с кривизной, соответствующей радиусу стандартной шлицевой или пазовой фрезы, а также выпуклость с радиусом не менее 90 мм – для винтов с диаметром резьбы до 12 мм и не менее 150 мм – для винтов с диаметром резьбы более 12 мм.

18. Наличие в витках резьбы гаек кратера (при изготовлении резьбы накаткой) не должно выводить размеры резьбы за предельные отклонения.

Конец документа

Советы по выбору

У какого производителя приобретать шурупы для стяжки мебели, каждый покупатель решает сам. Отечественный рынок изобилует количеством самых разных производителей, большая часть которых изготавливает крепежные материалы высочайшего качества, соответствующие всем требованиям государственного стандарта.

Приобретая продукцию для сборки мебели, необходимо проверить у поставщика наличие сертификатов, которые подтверждают ее качество. Чтобы исключить приобретение некачественных метизов, рекомендуется обращаться только к крупным компаниям, деятельность которых подтверждена соответствующими документами и инстанциями. Репутация для крупных производителей очень важна, поэтому приобрести у них бракованную продукцию практически невозможно.

Если в описании детали заявлено, что она не подвержена коррозии, то выглядеть она должна идеально, не просто быть окрашенной серебристой краской, а покрытой защитным слоем по специальной технологии. Проверить это можно самостоятельно, достаточно покрутить штырь в руках и немного поскрести его, если на руках не остается никаких следов, то высока вероятность качественного покрытия.

Проверить качество нагеля можно и следующим образом:

1. Подберите обычный ключ, который подходит по размерам;
2. Подберите гайку;
3. Попробуйте накрутить гайку на метиз.

Если процесс накручивания муфты проходит без затруднений, то можете быть уверены в правильно изготовленной детали.

Удостовериться в качестве и надежности элемента сборки до момента использования его по назначению на все 100% невозможно. Для большей надежности и удобства приобретать крепежные элементы должны профессионалы, для которых подобный выбор не вызывает затруднений.

Болты для крепления

Крепежный винт представляет собой изделие из металла. Его назначение — соединение компонентов и частей любой конструкции. Назначение крепежа — проникать в деталь и скреплять конструкцию с помощью гаек.

Чтобы определить тип размеров крепежных изделий, достаточно определить их параметры:

• диаметр нарезки;
• длина изделия;
• расстояние между двумя соседними вершинами, замеренное вдоль оси стержня элемента крепежа.

Крепежные болты обычно классифицируются на определенные группы с учетом геометрической формы изделия.

Болты, если они есть, делятся на крепежные элементы:

• выступающая шестигранная головка;
• потайная головка;
• полукруглая головка;
• откидной;
• рым-болт u-образный;
• рым-болт удлиненный;
• анкерный;
• с Т-образной утоплённой шляпкой.

При выборе болтов необходимо также учитывать шаг резьбы.

Болты и винты по ГОСТ. В чем разница? Сходства и отличия

Каталог / болт, винт ГОСТ, продажа болтов

Вопрос о разнице между винтом и болтом достаточно часто поднимается в интернет как среди специалистов, так и полных дилетантов в этой сфере. Но однозначного ответа не дано и сегодня. Постараемся сделать анализ и все-таки найти эти «неуловимые» отличия между винтом и болтом.

Межгосударственный стандарт ГОСТ 27017-86 «Изделия крепежные. Термины и определения», ГОСТ 7798, который бы должен вносить полную ясность в данный вопрос, к сожалению ее не вносит. Согласно стандарта, болт это крепежное изделие состоящее из стержня и головки, которое формирует соединение при помощи гайки или отверстия в одной из скрепляемых деталей. По тому же стандарту, винт — крепежное изделия для создания соединения, включающее стержень и конструктивный элемент для передачи крутящего момента. Отдельно в примечании подчеркивается, что этот конструктивный элемент может быть головкой со шлицем, с накаткой или, при отсутствии головки, шлицем в торце стержня. Большая советская энциклопедия (сайт https://dic.academic.ru/) дает еще более расплывчатое понятие о болте. По ней болт это крепежная деталь с резьбой на одном конце и четырех- или шестигранной головкой на другом. Интересно также трактуется понятие «винт» в российской версии Википедии. По ней это крепежное изделие для соединения деталей в одной из которых есть внутренняя резьба или без нее.

Соберем все вышеперечисленные трактования и попробуем найти существенную разницу между этими двумя видами крепежных изделий

Главное, на что нужно обратить внимание это: используется ли в крепежном соединении гайка, какая форма головки для передачи крутящего момента

Диапазон размеров болтов, винтов: болт М6, болт М8, болт М10, болт М12, болт М16, болт М20, болт М24, болт М27, болт М30, болт М36, болт М42, болт М48, болт М52.

Если отталкиваться от определений ГОСТа то, ответным крепежным изделием для гайки (независимо от формы головки) всегда будет болт. Крепежное изделие с шестигранной головкой соединяющее детали, если в одной или обеих есть внутренняя резьба, — это болт. То же самое, но без внутренней резьбы в детали и не с шестигранной головкой — это винт.

Многие специалисты машиностроительной отрасли склоняются к тому, что винт, шпилька и болт определяются по ответному крепежу. Крепежное изделие с наружной резьбой и головкой плюс гайка — это болт. Такое же изделие плюс деталь — это винт.

Но все равно полной ясности в данном вопросе нет. Если в составе резьбового соединения работает гайка и крепежное изделие с наружной резьбой и потайной головкой с крестообразным шлицем. Это крепежное изделие винт или болт?

Да, есть вопросы к органам стандартизации.

Как купить болты и винты по ГОСТ по низким ценам:

• заполните простую форму «Оформить заказ» вверху страницы;
• позвоните по телефону +7;
• отправьте заявку на электронную почту;

Условия продажи:

• Реализация металлоизделий оптом и в розницу;
• Безналичный расчет, путем перевода денежных средств с банковского счета;
• Возможность отсрочки платежей;
• Бесплатные консультации наших специалистов;
• Оказываем услуги упаковки товара по требованиям заказчика;
• Готовы произвести продукцию любой сложности на заказ по чертежам заказчика.

Условия доставки:

• Доставка продукции осуществляется со склада из наличия;
• При необходимости мы можем предоставить услугу ответхранения;
• Готовы предоставить скидку на доставку согласно условиям партнерских программ транспортных компаний;
• Возможность самовывоза товаров со складов.

Гарантии:

• Вся продукция сертифицирована, отпускается после технологического контроля;
• Метизы, крепеж, канаты, сетка, проволока, электроды и другая металлопродукция соответствуют ГОСТ и ТУ;
• Возможность возврата товара в соответствии с законодательством Российской Федерации;

Доставка по РФ: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.

Назначение болтов

В зависимости от сферы использования, существуют следующие виды болтов:

• Мебельные. Эти изделия являются самыми дешевыми и применяются только для производства различных деревянных конструкций, например стропил или каркасных домов. Как правило, класс прочности таких крепежей низкий или средний, а покрытие только цинковое.
• Строительные болты. Эти крепежи изготовляются из высокопрочных сталей и имеют одну особенность – увеличенные головки. Используются они при строительстве зданий и других сооружений, в том числе мостов или метрополитенов.
• Дорожные болты. В зависимости от того, для каких конструкций используются, эти крепежи могут иметь как высокий, так и низкий класс прочности. Как правило, производят такие болты с квадратным подголовком для более быстрого закручивания без применения вспомогательных средств. Подобные крепежные изделия используются во время сборки дорожных заграждений и знаков.
• Транспортные (элеваторные) болты, которые обычно изготовляются из конструкционной стали с цинковым покрытием. Главной особенностью такого крепежа является сферическая головка с двумя «шипами». Последние предотвращают поворот болта вокруг своей оси.
• Железнодорожные, которые бывают клеммными, стыковыми и закладными. К подобным крепежам предъявляются особые требования. Каждый из них должен изготовляться из жаропрочных и коррозиестойких сталей. Используются такие болты во время установки полотен и дополнительных конструкций железной дороги.
• Лемешные, которые применяются в производстве сельскохозяйственной техники. Обычно такие болты изготовляют с потайными головками высокого класса точности. Кроме того, они имеют квадратные подголовки, которые отвечают за фиксацию изделия в одном положении.
• Машиностроительные болты, которые изготовляются с шестигранными головками и обычно имеют метрическую резьбу. Эти высокопрочные крепежные изделия используются в различных сферах: начиная со станкостроения и заканчивая производством приборов и различных измерительных механизмов.

Как маркируют по ГОСТ?

Маркировочные обозначения болтов в нашей стране регламентируются строгими стандартами ГОСТа. ГОСТ был принят в 1977 году, а для фундаментных метизов – в1980 году. В 2006 году появился новый ГОСТ, но так как старые выпуски метизов, как показывает практика, еще до сих пор в ходу у потребителей, нужно уметь читать маркировку того и другого стандарта.

Стандартная маркировка, находящаяся на каждом метизе, имеет буквенные и цифровые обозначения.

Маркировка по ГОСТ 22353-77 от 1977 года имеет свои правила чтения.

• На верхнем ряду обозначений располагается клеймо, принадлежащее изготовителю. У каждого завода свое собственное клеймо. Таким образом, на головках болтов советского выпуска можно увидеть латинские буквы WT, OC, L, D или русские, например, Ч и другие.
• В цифровом обозначении первая цифра будет указывать, какое временное сопротивление имеет болт.
• После цифр можно увидеть (но не на всех изделиях) маркировку из букв ХЛ. Так отмечают метизы, которые можно применять в условиях холодного климата при низких температурных режимах, например, на Крайнем Севере. Сталь у таких изделий выдерживает перепады температур и не становится при этом хрупкой, сохраняя все свои прочностные свойства.
• Затем в маркировке будет указана партия плавки. Это обозначение информирует о том, когда и в какой партии было сделано изделие на производстве. В случае, когда у болта имеется нестандартная левая резьба, рядом с партией изготовления будет стоять маленькая стрелочка, показывающая направление против движения часовой стрелки. Если такой стрелки нет, значит, у болта имеется обычная правосторонняя нарезка резьбы.

В ГОСТ Р52644-2006 от 2006 года вошли некоторые изменения.

• Сначала идут буквенные обозначения в виде клейма завода-изготовителя. Они не изменились и выполняются точно так же, как это делали по старому ГОСТу.
• Далее цифрами указываются параметры прочности метизного изделия. Эти параметры уже должны отвечать нормам нового ГОСТа.
• После обозначения прочности при помощи буквенных символов указывают сферу применения изделия относительно климатических условий. Здесь в маркировке тоже ничего не изменилось, и ХЛ по-прежнему обозначает то, что болты можно применять при низких температурах.
• Далее указывают номер партии плавки.
• Затем будет указана прочность метиза. Например, латинская буква S будет обозначать, что перед вами метиз, имеющий самую высокую прочность исполнения.

Мы рассмотрели полную маркировку болтов, которая содержит довольно большой объем информации. Но существует еще и краткая маркировка, которая сообщает пользователю параметры метиза: сечение и длину.
