Эксцентриковая стяжка мебельная

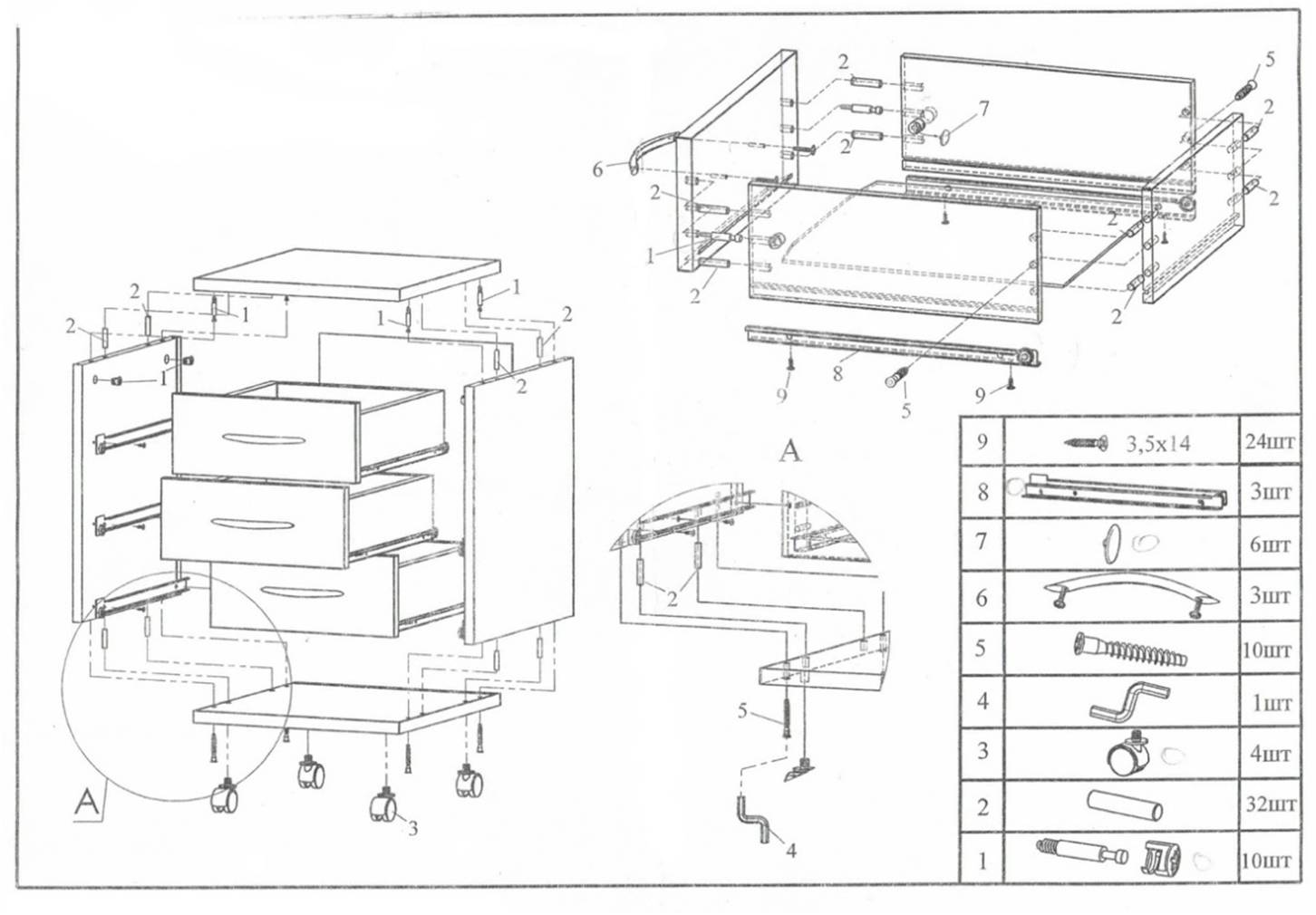

Сборка комода

Чтобы правильно сделать комод требуется следовать указаниям по креплению, приведенным в чертеже конструкции. В основном, стяжка с помощью эксцентрика целесообразна при креплении крышки комода, чтобы не нарушать ее внешний вид отверстиями.

Порядок сборки комода следующий:

1. В отверстия на боковых частях комода закрепить саморезами направляющие под ящики. Правая и левая направляющая обозначены буквами «R» и «L» соответственно
2. Чтобы собрать основу комода, в отверстия в боковинах надо вставить евровинты для прикрепления цоколя. Затем стянуть боковины и цоколь. Места выхода евровинтов закрыть заглушками в цвет боковин.
3. Перевернуть комод так, чтобы подножие оказалось внизу.
4. Вставить шканты в верхнюю торцевую часть боковин.
5. Вставить эксцентриковые штоки в отверстия на краях крышки комода.
6. Установить крышку таким образом, чтобы штоки и шканты заняли свои пазы.
7. С внутренней стороны комода установить эксцентрики и скрутить стяжку.
8. Дополнить ящики направляющими, вставить их в комод.
9. Закрепить заднюю стенку.

Таким образом, благодаря эксцентриковой стяжке удается обеспечить незаметность соединения на фасадах ящиков и на крышке комода.

Материалы изготовления

Эксцентриковые стяжки изготавливают как из металла, так и из пластика. Пластиковые разрезные-распорные лучше подойдут для небольших горизонтальных предметов вроде полок, для легких изделий. Вмонтировать их гораздо проще, достаточно вставить шток в неразрезной конец и несколько раз ударить молотком. Однако, если на них давит большой вес, такие футорки могут излишне раздаться в ширину и повредить ДСП: рано или поздно появится трещина, которая потом поползет дальше. Для закрепления пластика иногда советуют использовать клей: его заливают в лунку, куда вставляется муфта.

Разновидности встраиваемых в шкаф вытяжек, их основные преимущества

Металлический минификс вкрутить сложнее, зато он выдержит, например, тяжелый кухонный гарнитур, не повредив при этом саму мебель. Клей здесь точно не требуется, зато нужно зенкование – дополнительное выравнивание отверстий. В отличие от пластика, сталь не настолько податлива и не примет под давлением форму, соответствующую углублению.

Металл

Пластик

Сфера применения

Такой тип крепления, как минификсы применяют тогда, когда надо скрыть крепежные элементы, к примеру, на мебельном фасаде. Из-за особенностей сверления пазов под винт и эксцентрик этот способ распространен, в основном, при фабричном монтаже мебели. Но знание основных принципов, наличие специализированного оборудования и небольшие навыки позволят освоить этот вид креплений и начинающему домашнему мастеру.

Основное назначение эксцентриковой стяжки — соединить детали под прямым углом. Такое соединение бывает:

• Г-образное;
• Т-образное.

Механизм соединения элементов мебели при помощи минификса без втулки заключается в следующем:

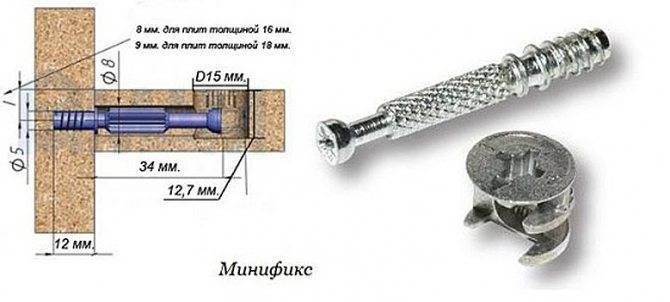

1. В отверстие диаметром 5 мм на поверхности одного из соединяемых элементов вкручивается винт.
2. На винт отверстием, размером 8 мм, расположенным в торцевой части, надевается второй элемент.
3. В паз на поверхности второго элемента, диаметром 15 мм, вставляется эксцентрик.
4. С помощью отвертки эксцентрик проворачивается в направлении движения часовой стрелки на 180 градусов, фиксируя соединение. Может использоваться простая отвертка, плоская или крестообразная, или шестигранный ключ.

Принцип скрепления деталей стяжкой со втулкой подобный. Различие заключается в том, что отверстие под основание винта выполняется сверлом 10 мм, в нем на клей ПВА закрепляется пластиковая втулка, куда вкручивается винт. Остальные этапы такие же, как и при использовании минификса без втулки.

Сборка мебели этим методом при наличии опыта подобной работы осуществляется просто и быстро.

Разберем, как работает этот тип крепления на примере сборки ящика для комода и непосредственно комода.

Установка эксцентриковой стяжки

Рассмотрим, как применяется эксцентриковая стяжка на примере столешницы и шкафа. В качестве примера применения эксцентриковой стяжки можно привести письменный стол, или любой случай, когда необходимо скрыто соединить две детали.

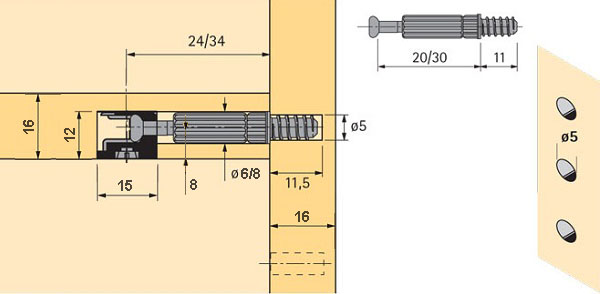

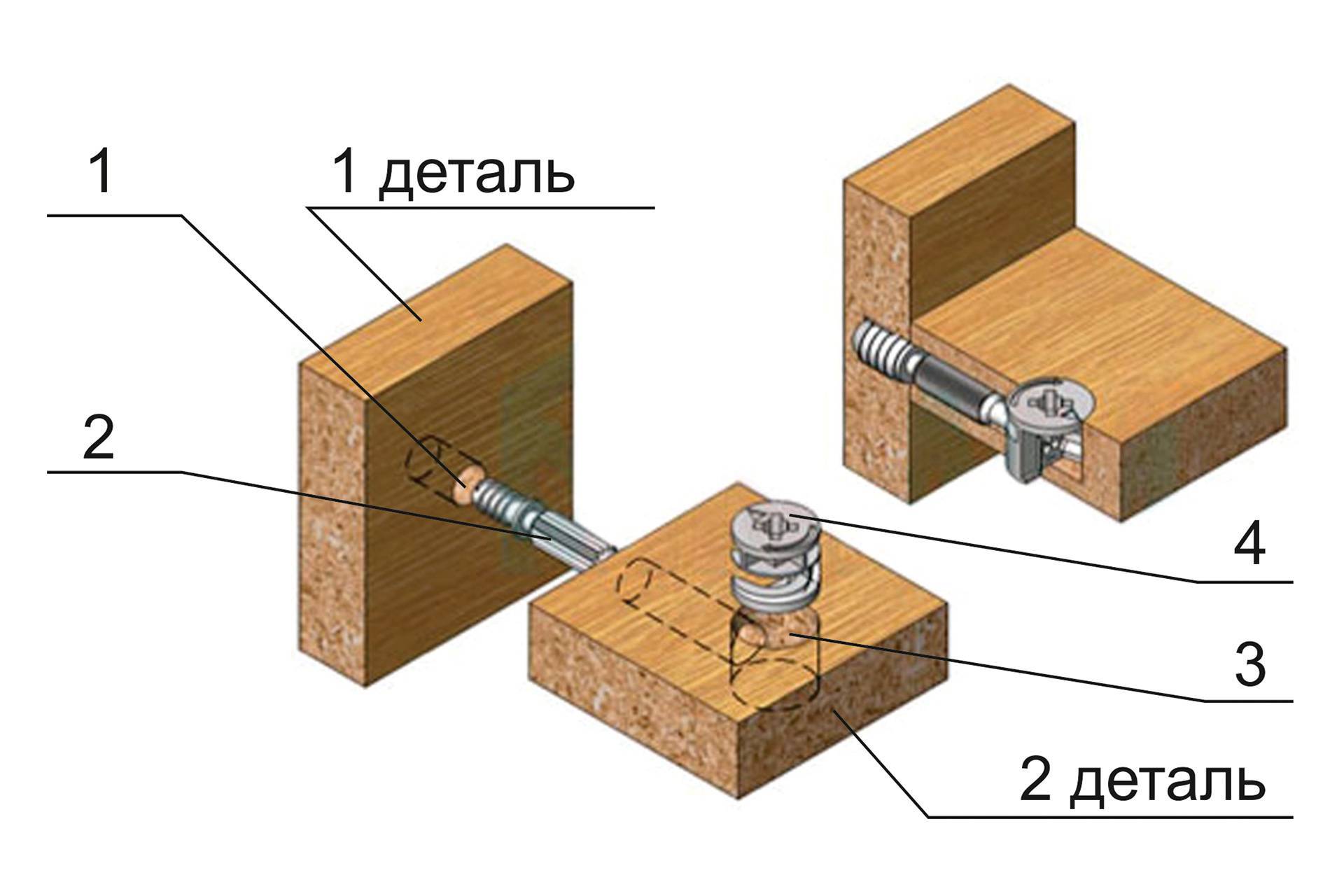

Эксцентриковая стяжка состоит из двух частей шток и эксцентрик. Шток устанавливается в одну деталь, а эксцентрик в другую.

Рис.2. Для установки эксцентриковой стяжки необходимо просверлить несколько отверстий. В одной детали делают несквозное отверстие под эксцентрик диаметром 15 мм и глубиной 12,5 мм (расстояние между центром отверстия и торцом детали равняется длине штока), а также отверстие под шток диаметром 8 мм (расстояние между центром отверстия и поверхностью детали 8 мм). В другой детали делают несквозное отверстие диаметром 5 мм и глубиной 12 мм под установку штока.

Установку эксцентриковой стяжки начинают с разметки. Перед тем как разметить детали необходимо знать установочный размер. В приведенном далее примере установочный размер 26 мм. Узнать размер можно либо на упаковке, либо при покупке, либо замерив шток. От головки до начала резьбы.

Разметка отверстий под эксцентриковую стяжку

Разметку удобно выполнять следующим образом. Необходимо положить соединяемые детали друг на друга, и отметить линию расположения эксцентриковой стяжки.

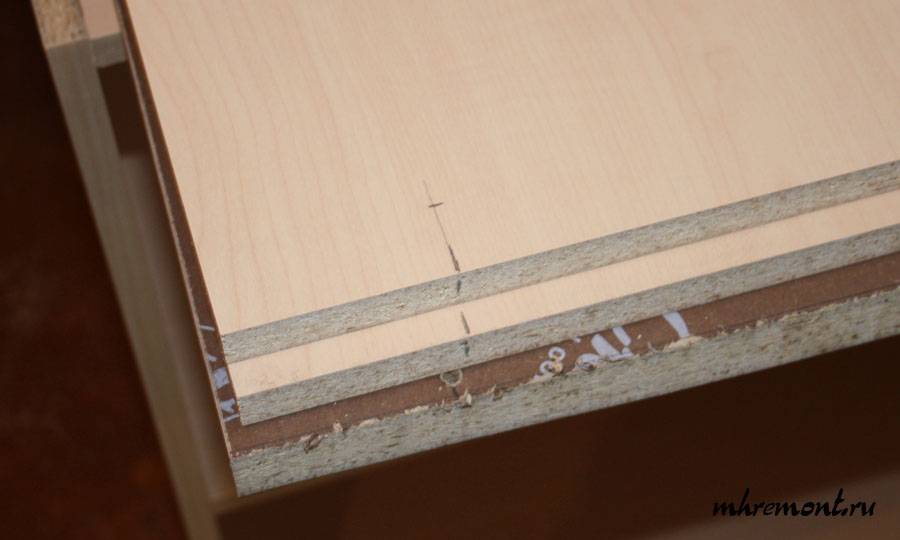

Рис.3. Удобно делать разметку сразу на обеих соединяемых деталях. На деталях отмечается положение штока относительно переднего или заднего торца детали (обычно 5-7 см). На детали, в которой будет установлен эксцентрик, отмечают центр отверстия по эксцентрик.

На фото соединяются сразу две детали, поэтому разметку делал одновременно.

Далее на той детали, где будет установлен эксцентрик определяется центр отверстия под него. На фото выше это горизонтальная засечка. Длина отрезка — это установочный размер равный 26 мм.

Инструмент для сверления отверстий

После того как разметка сделана необходимо просверлить все отверстия. Отверстия на столешнице делается обычным сверлом диаметром 5 мм. Удобно применять специальные сверла по дереву. Аналогичным сверлом только диаметром 8 мм сверлится отверстие в торце сопрягаемой детали.

Для того чтобы сделать выборку под эксцентрик необходимо специальное сверло Форстнера. Эти специальные сверла бывают различного диаметра, поэтому для качественной установки эксцентрика следует приобрести сверло диаметром равному диаметру эксцентрика.

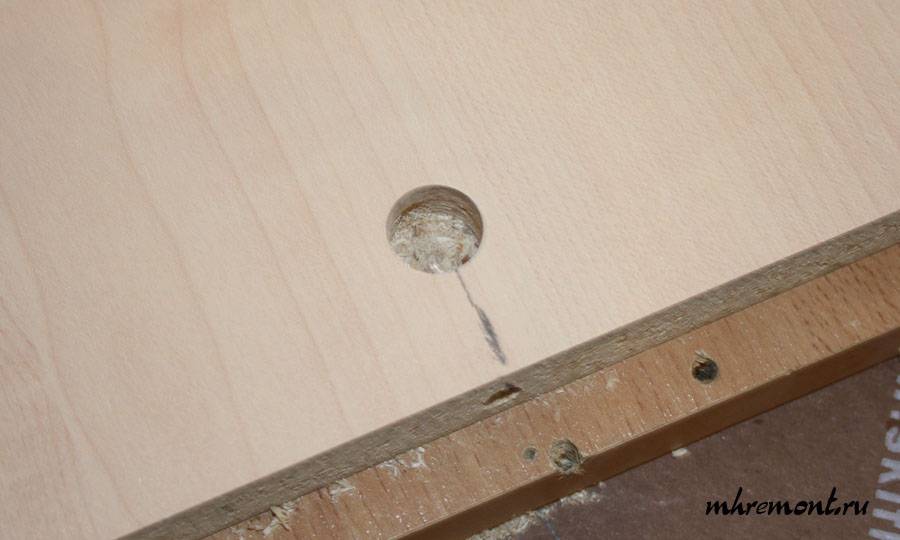

Рис.4. Отверстие для эксцентрика делают сверлом Форстнера диаметром 15 мм

Здесь важно точно соблюсти глубину отверстия. Традиционная глубина отверстия 12,5 мм

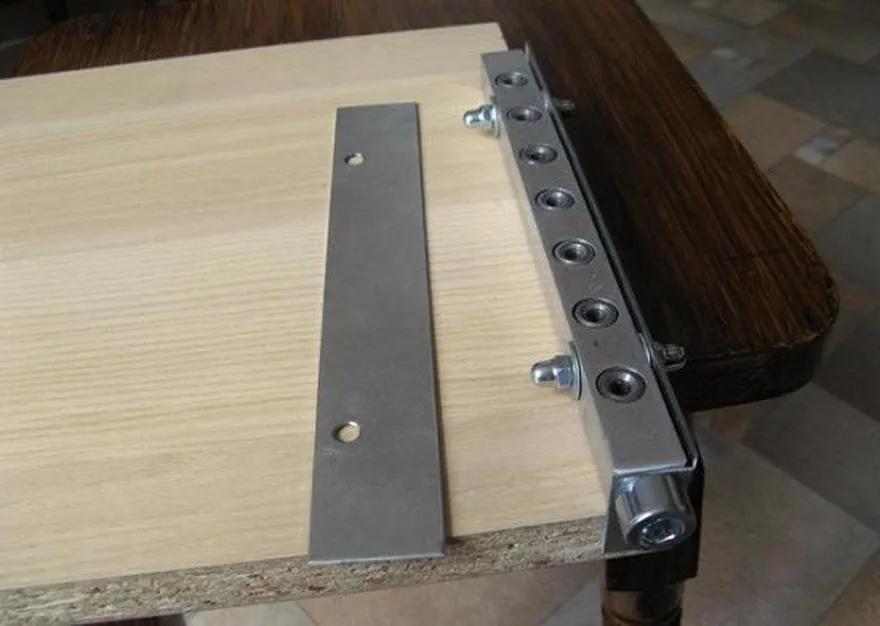

Выдержать глубину отверстия можно используя ограничитель глубины сверления.

С помощью этого сверла делаем отверстие глубиной равной толщине эксцентрика это порядка 12,5 мм.

Рис.5. После того, как готово отверстие под эксцентрик, сверлим отверстие диаметром 8 мм под шток. Порядок сверления отверстий важен, так просверлить слишком глубокое отверстие под шток не позволит отверстие под эксцентрик.

Примеры применения эксцентриковой стяжки.

Рис.6.

Рис.7.

Рис.8.

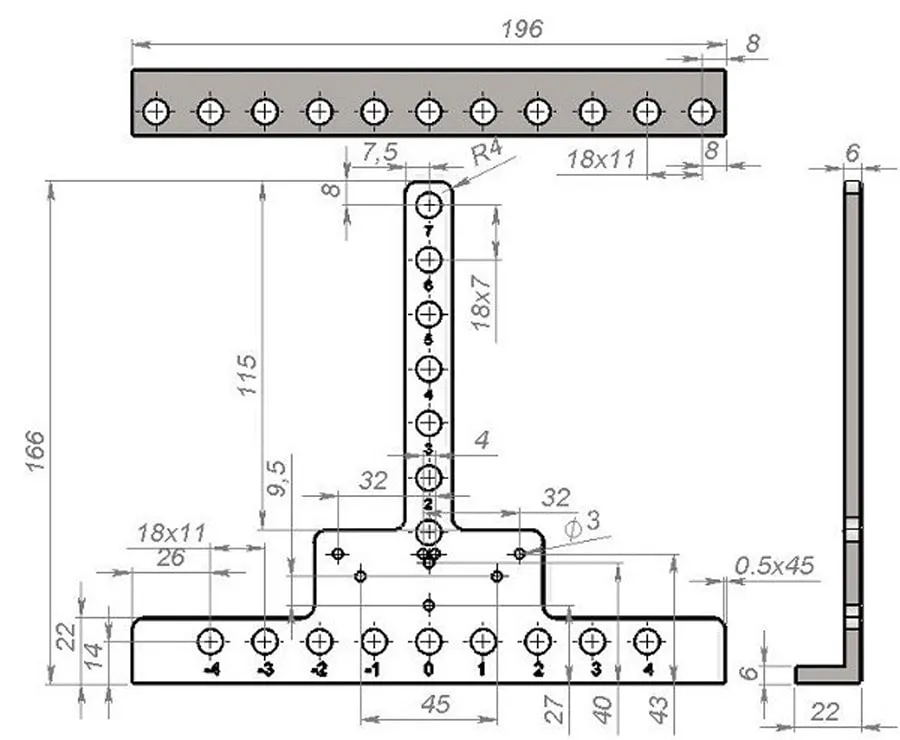

Сверление отверстий под минификс

Минификс (эксцентриковая стяжка) предназначен для соединения деталей под прямым углом. Главной особенностью данного вида фурнитуры является то, что минификс позволяет соединять детали без сверления сквозного отверстия с плоской стороны детали. Например, вы решили сделать своими руками компьютерный стол. И, конечно же, вам надо, чтобы крышка стола снаружи выглядела эстетично и красиво. Чтобы не было сквозных отверстий в столешнице, и на ней не блестели «шляпки» от конфирматов. Вот одним из решений данного вопроса может стать установка минификсов в соединении верхней крышки стола с его каркасом.

Как говорилось ранее в наших статьях, мы не особо приветствуем использование минификсов в изготовлении мебели своими руками. Да что там своими руками! Как показывает практика, даже ушлые мебельщики не в восторге от данного вида фурнитуры. Всё дело в том, что «ручная» установка минификсов требует точности и мастерства от сборщика, а также отнимает больше времени, чем, например, установка альтернативного вида фурнитуры, такого как мебельная угловая стяжка.

В наших чертежах мебели минификсы практически отсутствуют. Однако бывают ситуации, когда использование эксцентриковой стяжки является наиболее оптимальным и удачным решением. Поэтому, мы решили, что вам необходимо иметь представление о том, как правильно размечать и сверлить отверстия под минификсы, чтобы впоследствии вам не было «мучительно больно» за неправильно выполненные действия.

Эксцентриковая стяжка: виды, особенности применения и варианты крепления

Эксцентриковая стяжка, растекс, минификс или зажим – все эти слова известны людям, которые самостоятельно изготавливают мебель. На самом деле каждое из этих определений подходит к одному виду крепежа. В сегодняшнем обзоре подробнее рассмотрим ее виды, размеры и особенности применения.

Что это такое

Это самый распространенный вид мебельного крепежа, который состоит из самого эксцентрика, стойки и футорки. Последний выполняет роль гайки. Все они разделяются по следующим видам:

• диаметру и размеру;
• длине самой стойки;
• тип крепления стойки (винт или саморез);
• тип футорки.

Применяется подобный крепеж для изделий из ДСП или ЛДСП по типу «сборка – разборка». Если вы изготавливаете мебель для себя и знаете, что она будет часто переезжать с места на место, то лучше использовать именно такие элементы.

Эти соединения предпочтительно использовать при сборке, где не должно быть видно следов крепежа. Виден будет только сам эксцентрик и то только с внутренней части. В дальнейшем его можно будет скрыть дополнительной заглушкой.

Достоинства и недостатки

У мебельного соединения есть свои бесспорные преимущества, которые ценят мастера. А именно:

• Быстрота. С его помощью можно без лишних усилий собрать изделие. Для работы достаточно лишь подготовить обычную плоскую отвертку.
• Это самый надежный тип соединения. Выдерживает большую нагрузку. Идеально подходит для частых сборок-разборок. При этом не теряется качество и прочность соединения.
• Абсолютно не портит лицевую сторону изделия. При сборке важна эстетика. Они будут заметны лишь с внутренней стороны изделий.

Имеет хорошие положительные качества, но найдутся и некоторые недостатки. Рассмотрим их:

• Высокая стоимость. В отличие от них обычные конфирматы считаются бюджетными элементами. Если предполагается большое количество соединений, то наличие эксцентриков увеличит ее цену в несколько раз.
• Сложная технология установки. Использовать конфирмат намного проще. Для него понадобится только два отверстия. С минификсом все гораздо сложнее. Их нужно будет три.
• Необходимо иметь точное оборудование. Без него тяжело сделать точную разметку идеально ровно. В противном случае собрать мебель не удастся.

Серьезных недостатков подобные крепежи не имеют. Если хотите, чтобы изделия получились прочными и долговечными, то стоит выбирать только такой элемент.

Разновидность

Существует несколько минификсов, с которыми встречается каждый мебельный мастер:

• шток;
• эксцентрик;
• втулка (пластиковая или металлическая).

Также в продаже можно найти двухсторонние и угловые эксцентриковые стяжки. Но в современном производстве мебели их не используют, так как они считаются неудобными в работе.

Самым популярным крепежом на сегодняшний день является специальный эксцентриковый зажим, на штоке которого сделана резьба под ДСП.

Использование

Эксцентриковые стяжки используются в скреплении элементов Г и Т-образной формы. А именно:

• столы;
• столешницы;
• шкафы-купе;
• в любых элементах мебели, где сверлить отверстия на лицевой стороне нет возможности и желания.

Во всех этих случаях соединения должны быть скрыты. Шток скрывается внутри детали, а эксцентрик заметен только изнутри.

Крепление без втулки

Чтобы научиться пользоваться крепежом подготавливаем следующие инструменты:

• фреза диаметром примерно 15 мм;
• сверло 7 мм;
• сверло или конфирмат 5 мм;
• линейка;
• шуруповерт или дрель;
• шило;
• карандаш для отметок.

Перед работой помните, что при установке на поверхности необходимо сделать три отверстия.

Теперь можно приступать к установке:

• Высота выступа головки штока должна быть 6 мм. В этом случае на нее можно качественно установить эксцентрик. Чтобы вкрутить шток сделайте самым маленьким сверлом для него проход.
• Делаем два отверстия в другой детали. Первое отмечаем на расстоянии 34 мм от края, используя фрезу. Второе делается исключительно по центру, используя сверло среднего диаметра.
• В отверстие маленького диаметра вкручиваем шток. На него устанавливаем вторую деталь и фиксируем минификсом.

Крепление со втулкой

Вся процедура проходит идентично с первой. Для работы нужны будут тоже инструменты и материалы. Единственным отличием является то, что под шток нужно отверстие другого диаметра. Используется сверло 10 мм. С помощью клея ПВА закрепляется пластмассовая втулка.

Из видео вы подробно узнаете, как правильно поставить эксцентриковую стяжку своими руками.

Сборка ящика

Сборку ящика с эксцентриковой стяжкой рекомендуется выполнять в этой очередности:

1. Завинтить эксцентриковый винт в фасадную поверхность ящика.
2. В выемки по обоим бокам отверстия под винт вставить шканты, уплотнить их молотком.
3. Вставить на шканты и шток боковую часть ящика.
4. Молотком помочь боковине плотно занять место.
5. Вставить до конца в паз в боковине эксцентрик.
6. Не прилагая невероятные усилия, провернуть эксцентрик до конца.
7. Повторить все действия с другой стороны.
8. Вставить в пазы днище ящика.
9. Евровинтами привинтить вязку ящика.
10. Скобосшивателем закрепить днище.
11. С боковой стороны дотянуть евровинты ключом.
12. Закрепить ручку.

Когда разметка под корпус минификса готова, приступаем к сверлению отверстия. Для этого нам понадобится дрель и сверло Форстнера диаметром 15мм. Чтобы сверло не скользило по детали во время сверления, нужно хорошо разметить шилом место сверления. Отверстие делаем на глубину 10мм не менее и не более. Сделаете меньше, и корпус минификса будет выступать над поверхностью детали. В таком случае нужно досверлить отверстие. Если сделаете отверстие большей глубины, то корпус минификса слишком сильно войдет вглубь детали, и качественно зафиксировать его будет тяжело. Но если такое случилось, то можно насыпать на дно отверстия немного стружки, и тем самым поднять корпус минификса до необходимого уровня.

Что нужно знать перед покупкой?

Различаются:

1. диаметром и высотой эксцентрика;
2. длиной стойки;
3. типом крепления стойки (винт или саморез);
4. типом гайки (футорки).

Принцип работы соединителя

При сборке изделия шток с Т-образной головкой проходит через отверстие в торце основной детали. Его головка оказывается в середине поперечного отверстия. Туда устанавливают эксцентрик, что внутренней стороной захватывает головку штока.

При следующем повороте эксцентрик поворачивается в отверстии и воздействует на головку штока — сначала сближает соединяемые детали, а затем создает необходимое усилие в соединении.

Стяжка состоит из литого металлического эксцентрика, форсунки и штока. Есть много конструкций таких, у которых шток заворачивается в материал присоединяемой детали без форсунки.

Различают стяжки по диаметру эксцентрика. Чем он больше, тем больше ход стяжки и больше возможное усилие. Используют эксцентрики диаметром 25, 15 и 12 мм.

Недостатки

При эксплуатации крепеж может ослабевать. Чтобы решить эту проблему, изготовители делают рабочую поверхность эксцентрика вогнутым, а контактирует с ней сферическая рабочая поверхность головки штока. В других конструкциях внутренняя рабочая поверхность эксцентрика ступенчатая, а примыкающая к ней рабочая поверхность головки стержня — плоская.

При этом наружная поверхность эксцентрика снабжена косыми сглаженными зубцами, наклоненными в противоположную сторону от направления его вращения при сборке. Это увеличивает сцепление с материалом детали, дополнительно препятствует его самопроизвольному повороту и ослаблению соединения в процессе эксплуатации.

Насечки внутри эксцентрика усиливают его сцепление со штоком в три раза, по сравнению с гладкой плоской поверхностью.

Такой крепеж требует точного взаимного расположения всех сопрягаемых отверстий. Сверление этих отверстий на коленке приводит к поломке эксцентрика.

Особенности эксцентриковой мебельной стяжки, правила установки

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Материалы и комплектация

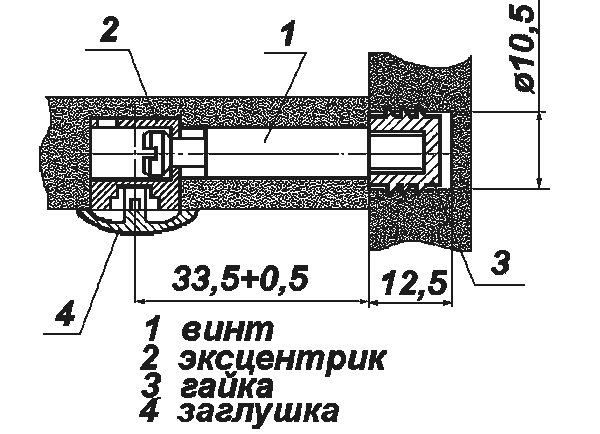

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:

Прежде, чем приступить к работе, нужно разобраться, как установить крепления. В соединяемых элементах необходимо сделать 3 отверстия. Для этого понадобится оборудование для монтажа:

Самостоятельная сборка деталей мебели эксцентриком применяется крайне редко. Это связано со сложностью сверления отверстий. Особенно трудно сделать то, которое отведено под эксцентрик. Оно не должно быть сквозным, поэтому потребуется специальное сверло Форстнера. Для стандартного крепления его диаметр составляет 15 мм. Чтобы не просверлить больше, чем необходимо, рекомендуется воспользоваться ограничителями глубины во время сверления.

После в торце этого же элемента сверлят проход для штока. В другую деталь устанавливается футорка. Оба элемента соединяются между собой. Более подробную инструкцию можно посмотреть на видео по установке эксцентрика. Для самостоятельной сборки изделия необходимо тщательно изучить прилагающуюся к нему инструкцию и ознакомиться с видео материалами. Их легко найти в интернете. Таким образом, собранная мебель будет обеспечена надежными креплениями и прослужит долгое время.

Стяжка эксцентриковая: виды

Эксцентриковые стяжки состоят из эксцентрика, стойки и гайки (футорки). В зависимости от производителя, разделяют на:

• минификс;
• рондофикс;
• рафикс.

Фото 1 — ST01-46-1WZN-01 BOYARD

Крепеж минификс

Минификс используют для сборки мебели из ЛДСП. Чаще всего его применяют для мебели типа «разборка-сборка», которую часто перевозят с одного места на другое; либо для сезонной мебели — столы и диваны для веранд, мебель для пикника; либо в тех случаях, когда по дизайн-проекту на мебели или ее части с лицевой стороны не должно быть видимого крепежа.

Минификс — это полускрытый мебельный крепеж. В собранном виде просматривается только эксцентрик с внутренней стороны крепления.

Фото 2 — Минификс ДПЛИТ 16 мм D=15 мм, БОЛТ 34 мм без футорки

Преимущества МФ:

1. Быстрый монтаж. Сборка мебели из деталей с уже установленными минификсами не занимает много времени. Для сборки достаточно простой плоской отвертки.
2. Надежность. Такая фурнитура может выдержать много циклов «сборка-разборка» без потери качества и прочности соединения.
3. Эстетика. Крепления не видно с лицевой стороны. Эксцентрик можно установить в малозаметной части узла крепления.

Фото 3 — Минификс пластиковый с винтом Ø 25 мм Blum

Недостатки минификса:

1. Стоимость выше, чем у классического конфирмата. И в мебели, где много участков крепления деталей, большое количество минификсов может влиять на конечную стоимость всего изделия.
2. Сложная технология установки. Если при установке конфирмата необходимо сделать два крепежных отверстия, то при установке минификса таких отверстий уже понадобится три. Конфирмат — крепеж, состоящий из одного элемента. Минификс состоит из трех частей.

Фото 4 — Стальной крепеж

Крепежная фурнитура для мебели рондофикс

Рондофикс в сборке — это альтернативный вариант минификса. Его преимущество в мобильности и многократной сборке/разборке без повреждений мебельной фурнитуры и деталей. Монтаж такой же, как и у минификса.

Фото 5 — Крепежная фурнитура для мебели рондофикс (rondoRfix)

Эксцентриковая стяжка рафикс

Разберем процесс установки эксцентриковой стяжки на примере рафикса от компании Hettich. Она проще в установке, чем минификс, и позволяет монтировать полки на крепеж сверху, что очень удобно и выглядит аккуратнее.

Фото 6 — Рафикс VB 35/16 (никелированная)

Для установки нам потребуется:

• дрель с фрезой Форстнера 20 мм и сверлом 5 мм;
• столярный угольник и карандаш для разметки;
• молоток;
• отвертка.

Фото 7 — Рафикс эксцентрик + винт 6х11

Начнем присадку с полок. Откладываем от заднего края расстояние 50 мм и 250 мм (эти размеры мы потом перенесем на вертикальную стойку). От края полки проводим перпендикуляр и откладываем на нем 9,5+/-1 мм. Это будет центр сверления.

Фрезой Форстнера сверлим глухие отверстия глубиной 13 мм (обязательно приложить к торцу стяжку и посмотреть, достаточная ли получилась глубина). Ставим стяжку над отверстием, тщательно выравниваем (второй попытки не будет) и забиваем молотком или киянкой.

С полкой закончили, переходим ко второй части стяжки. На уровне центра предполагаемой полки проводим перпендикуляр. На нем от задней части откладываем те же расстояния, что и на полке (50 и 250 мм). Рассверливаем их 5 мм сверлом — отверстия глубиной 8 или 11 мм (в зависимости от вида ввинчиваемого штока).

Закручиваем штоки в полученные отверстия. Совмещаем полку со стойкой, заводим штоки в пазы эксцентриков и заворачиваем последние. Полка при этом плотно притягивается по месту.

Фото 8 — Messan Raffix Hafele D20 мм белая с эксцентриком + винт D6x7.5 мм

Как установить эксцентриковую стяжку?

Эксцентриковая стяжка относиться к категории соединительной фурнитуры. С ее помощью можно достичь идеально ровной поверхности любого полового покрытия.

Установка эксцентриковой стяжки достаточно простая, что позволяет выполнить это действие своими руками.

Эксцентриковая стяжка — что это такое?

Эксцентриковая стяжка состоит из частей фурнитуры, которую необходимо соединять с помощью специальных креплений. Эксцентриковая стяжка является наиболее экономичным вариантом, так как ее можно использовать несколько раз.

Она характеризуется прочностью, надежностью и высоким уровнем износоустойчивости, что значительно продляет срок ее эксплуатации.

Эксцентриковая стяжка состоит из стока, который имеет т-образную головку, и специального фиксатора, который называется эксцентриком. Эксцентрик может иметь различный диаметр:

• 12 миллиметров;
• 15 миллиметров;
• 25 миллиметров.

Эксцентриковая стяжка характеризуется невидимостью с внешней ее стороны, что предоставляет массу удобств во время ее использования. Благодаря использованию минфикса количество использованных изделий значительно сокращается.

В состав эксцентриковой стяжки входит цилиндр. Его установка производиться в специальное отверстие, которое находиться в детали. Данную деталь необходимо присоединить к основной части стяжки.

Также эксцентриковая стяжка состоит из заглушки, с помощью которой торцевая поверхность эксцентрика закрывается.

Как крепить эксцентриковую стяжку?

Крепление эксцентриковой стяжки производиться с помощью сверла, фрезы, линейки, шуруповерта, шила и карандаша. В деталях, которые предназначаются для соединения, делаются три отверстия.

Все эти отверстия должны иметь разные размеры. Далее необходимо сделать отверстие на 5 миллиметров. С этой целью используется сверло.

В другой детали делается также два отверстия. С этой целью используется фреза. Толщина отверстия должна полностью соответствовать толщине эксцентрика. Это обеспечит его максимально точное вхождение. В торце детали с помощью сверла необходимо сделать еще одно отверстие.

На последнем этапе необходимо вкрутить шток эксцентрика. На данное приспособление насаживается вторая деталь. С помощью минификса данная конструкция зажимается.

Также можно собрать минфикс с пластмассовой втулкой. Данное действие производиться аналогично установке минфикса из металла.

Как пользоваться эксцентриковой стяжкой?

С помощью эксцентриковой стяжки осуществляется соединение различных деталей. Используется эксцентриковая стяжка для крепления столешниц различных столов, комодов, шкафов и т.д.

Для использования этого вида стяжки необходимо просверлить два отверстия в верхней части ножки мебели. Производиться это действие с целью установки фиксаторов.

На торцевой части мебели необходимо также просверлить аналогичные отверстия. Благодаря этому действию можно получить сквозной канал.

Аналогичные отверстия необходимо просверлить в столешнице, в которые вкручивается шток, имеющий т-образную головку. Ножку мебели необходимо приложить к столешнице так, чтобы их отверстия совпадали.

Далее необходимо просунуть через этот канал шток. Заключительным этапом является прокручивание эксцентрика. Делается это по часовой стрелке. Эксцентриковая стяжка является достаточно качественным креплением, которое широко используется для мебели.

Полезные советы о цементной стяжке пола

Информацию о сухой стяжке пола смотрите тут https://glavspec.ru/tehnologiya-suhoy-styazhki-pola.html

Для чего нужна стяжка пола? – ответ на вопрос смотрите здесь

При выполнении этого вида стяжки необходимо максимально точно располагать отверстия в деталях. Благодаря этому шток стяжки и эксцентрик располагается максимально правильно. В противном случае можно испортить, как дверной замок, так и само изделие.

А также смотрите полезный видео материал об эксцентриковой стяжке:

Твитнуть

Инструкция по созданию отверстий под эксцентриковую стяжку

Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока

Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм. Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы

Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали

Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель. Далее нужно высверлить проход для штока

Далее нужно высверлить проход для штока

Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.

Как сделать мебельный кондуктор

Конечно, мебельный кондуктор можно попросту купить, но сделать это не так просто. Во-первых, таких приспособлений нет в свободной продаже, а, во-вторых, если вы даже и найдете, где приобрести такой инструмент, то он обойдется не дешево, так как такие кондукторы многофункциональны и некоторыми функциями вы никогда не воспользуетесь. Все это говорит о том, что для стяжки мебели эксцентриками гораздо выгоднее и удобнее сделать такое приспособление самостоятельно. Для этого можно использовать листовой металл, пластик, цельномассивную древесину, фанеру и ОСП (OSB), но наиболее оптимальным будет первый вариант, так как на стальном прокате отверстия не будут разбиваться, следовательно, высокая точность гарантирована.

Все мебельные кондукторы можно классифицировать по способу их применения:

• Опрокидываемые конструкции больше подходят для деталей, которые располагаются в разных плоскостях.
• Накладные конструкции используются при помощи накладывания на заготовку, и во время работы не крепится какими-либо приспособлениями, а попросту фиксируется рукой.
• Поворотные конструкции больше подходят для сложных соединений и их можно двигать по вертикали и по горизонтали под разными углами.
• Универсальные (многопрофильные) конструкции применяются для сборки мебели самой разной конфигурации.

Инструкция по изготовлению

Сначала нужно подготовить все нужные инструменты и материалы, необходимые для сборки кондуктора:

• металлопрокат сечением 10×10 мм;
• листовой металлопрокат толщиной 1-1,5 мм;
• болгарка (УШМ) под диск любого диаметра;
• напильник мелкозернистый;
• штангенциркуль;
• кернер и чертилка;
• сверла по металлу Ø5 мм;
• круглый или полукруглый надфиль либо наждачная бумага для шлифовки.

В первую очередь, необходимо отрезать от бруска сечением 10×10 мм заготовку нужной длины, которую определите самостоятельно. Заусенцы можно отшлифовать болгаркой или напильником. При помощи чертилки и кернера отметьте центры будущих отверстий. Как правило, расстояние между пазами устанавливают на 32 мм, а цифра между боковой гранью и центральной линией прорезей – 8 мм. Для разметки следует использовать не линейку, а штангенциркуль – это позволит выйти на самые точные размеры.

После этого нужно просверлить необходимое количество проходов, удаляя заусенцы наждачной бумагой (можно круглым или полукруглым надфилем). Пластина 1×25 мм выгибается в тисках под прямым углом, и тоже шлифуете. Теперь соберите детали в том виде, в котором они должны быть и закрепите их струбцинами, предварительно нарезав резьбу. Соединить детали основательно можно при помощи заклепок или сварки.
