Инструкция по эксплуатации бензопилы Stihl MS 180

Заключительные пункты, которые содержит инструкция 180-го

В заключительной части статьи, немецкие инженеры сконцентрировали максимально полную информацию об обслуживании бензопилы.

Так в конце, инструкция содержит следующие разделы:

  • технический уход за шиной;
  • очистка воздушного фильтра;
  • настройка карбюратора;
  • свеча зажигания;
  • хранение;
  • контроль и замена ведущей звездочки;
  • вся информация, касающаяся технической информации о пиле.

Большой раздел посвящен заточке цепи. Можно даже сказать, что полнее информации о заточке, выборе напильников и вспомогательного инструмента, вам найти не удастся нигде кроме как в инструкции Штиль.

Инструкция штиль уникальный по собранной в нем информации документ, который будет максимально полезен к прочтению как людям без опыта, так и владельцам бензопилы с приличным стажем.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

  • производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
  • надевается и закрепляется шина;
  • натягивается цепь;
  • правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
  • топливная смесь заливается в бак;
  • масло для смазки цепи заливается в бак;
  • проверяется надежность натяжения крепежей;
  • согласно инструкции проводится запуск пилы;
  • проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
  • проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента.
Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар.
Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов).

Техническое обслуживание

Перед эксплуатацией проверяется:

  • состояние цепи, заточка;
  • натяжка цепи;
  • затяжка крепежей;
  • заполнение топливного и масляного баков;
  • наличие смазки цепи;
  • холостой ход и т. д.

После распиловочных работ производится:

  • чистка бензопилы;
  • ослабляется натяжение цепи (обязательно);
  • заточка цепи (при необходимости);
  • состояние шины, ее износ;
  • обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

  • отсутствует топливная смесь;
  • нет контакта на свече зажигания;
  • обрыв высоковольтного провода;
  • топливный насос не качает;
  • забились топливопроводы;
  • проблемы со свечей;
  • не отрегулировано зажигание;
  • заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

  • нагар на свече зажигания;
  • свеча износилась, необходима замена (через 100 часов работы);
  • карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

  • не отрегулирован карбюратор;
  • засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Бензопила Штиль 180 – неисправности и ремонт

Существует ряд типичных поломок, с которыми чаще всего сталкиваются владельцы модели Stihl MS 180. Изучив причины их появления, вальщику будет проще устранить поломки своими руками.

Почему не заводиться бензопила Штиль 180?

Основная причина этой неисправности – это плохое состояние свечи зажигания Stihl MS 180. Если она сухая, значит топливо не попадает в цилиндр. Если свеча мокрая – значит, нужно найти место протекания топливного патрубка.

В любом случае для дальнейшей работы с пилой Stihl MS 180 потребуется открутить свечу, очистить ее от нагара и высушить. То же самое нужно сделать с деталями, расположенными под свечей. В конце свечу потребуется вкрутить на место и продолжить работу с пилой.

Почему заливает свечу на бензопиле Штиль 180?

Суть этой поломки заключается в проблемах с карбюратором. Для ремонта потребуется снять этот элемент, а также проверить его мембрану. В рабочем состоянии деталь должна быть не только целой, но и эластичной. Если мембрана загрубела, значит ее потребуется заменить.

Перед обратной сборкой карбюратора Stihl MS 180 его нужно очистить от пыли и нагара. Для этого следует использовать сжатый воздух в баллоне. После полного высыхания узла его можно собирать и устанавливать обратно на бензопилу.

Что делать, если не поступает масло на цепь бензопилы Штиль 180?

Если не смазывается цепь на немецкой пиле Stihl MS 180, то это говорит о засоре или неисправности магистрали, по которой циркулирует масло. Чтобы решить проблему, потребуется снять рукоятку инструмента, вытащить шланг и очистить его. После этого шланг нужно установить обратно на пилу, и смазать место монтажа герметиком.

Еще одна причина, из-за которой не подается масло – это засор насоса Stihl MS 180. Чтобы исправить ситуацию, потребуется снять помпу и промыть ее в чистом бензине. Если это не помогло – деталь потребуется заменить.

Бензопила Штиль 180 глохнет при нажатии на газ – как решить проблему?

Если модель глохнет при наборе двигателем оборотов, то это свидетельствует о засорении топливного фильтра. Из-за этого элемент не способен пропускать горючее, которое необходимо для увеличения оборотов ДВС Stihl MS 180.

В этом случае необходимо снять топливный фильтр и промыть его чистым бензином. Если это не помогло, то нужно тщательно проверить заводской воздушный фильтр. Если в нем скопилось большое количество мусора, то его потребуется заменить новым элементом.

Что делать, если пила глохнет на холостом ходу?

Если бензопила Stihl MS 180 глохнет через некоторое время после запуска в режиме холостого хода, то это говорит о поломке топливного насоса. Чтобы убедиться в этом, нужно воспользоваться вакуумметром. Если прибор показал неисправность насоса, то механизм потребуется заменить.

Еще одна причина неисправности – это износ сальников Stihl MS 180. После долгого использования пилы они теряют свою форму и эластичность, пропуская большое количество горючего. В случае износа сальников, их потребуется заменить.

Бензопила плохо заводиться на холодную – устранение поломки

Чаще всего причиной этой неисправности служит изначально неправильно установленный зазор между катушкой зажигания и маховиком бензопилы Stihl MS 180. В этом случае нужно разобрать инструмент и сделать замеры между контактами и маховиком.

Если зазор больше 0,2 мм, то его нужно уменьшить при помощи пары боковых винтов. Для этого между маховиком и штатной катушкой зажигания потребуется вставить бумажную визитку или карманный календарь. После этого путем поворачивания винтов маховик нужно приблизить к катушке зажигания так, чтобы они удерживали визитку. В конце останется аккуратно извлечь бумагу и собрать пилу.

Технические характеристики

Для удобства все характеристики сведены в одну таблицу, а зеленым цветом выделены самые важные параметры.

ПроизводительStihl
МодельMS 180
Родина брендаГермания
Страна производстваКитай
Класс пилыБытовой
Двигатель
Мощность, л.с. /кВт2/1,5
Объем двигателя, куб.см.31,8
Пильная гарнитура
Длина шины, см/дюймы35/14
Шаг цепи, дюймы3/8
Толщина цепи, мм1,3
Количество звеньев, шт55
Общие характеристики
Объем топливного бака, л0,25
Объем масляного бака, л0,145
Гарантия, мес12
Вес, кг3,9
Сколько стоит
Stihl MS 180 14″Узнать цену
Stihl MS 180 16″Узнать цену
Stihl MS 180 14″ C-BEУзнать цену
Stihl MS 180 16″ C-BEУзнать цену

Все модификации бензопилы Штиль 180 имеют вышеописанные технические характеристики (ттх), включая мощность, единственное отличие будет у модели MS 180 16″ — она оснащается шиной размером 35 см / 16 дюймов:

В характеристиках указан «сухой» вес пилы, т.е. без бензина, масла и пильной шины. Отдельно стоит упомянуть про используемую цепь Stihl Picco Micro 3 (PM3), с шагом 3/8 » P, производитель настоятельно рекомендует использовать только такие цепи.

Еще у бензиновой пилы очень хороший показатель звукового давления равен 97 дБ(A) — в сравнении с китайскими конкурентами (обычно это более 100 дБ), она почти бесшумная: Fubag, Парма, Хопер, Baumaster, Hammer Flex, Alpina, Elitech, Ryobi, Daewoo, Forte, Forward, Jonsered, Интерскол, Лидер, AL-KO, Зубр, Hammer, Huter, Partner, Тайга, PIT, Patriot, Лесник.

Как видно из характеристик у бензопилы Stihl MS 180 практически нет недостатков, даже маленький объем масляного бака считается преимуществом — меньший вес при полной заправке. Дело в том, что у пилы маленький расход масла для смазки цепи. Объясняется это тем, что оригинальное масло для цепи Stihl обладает хорошими адгезионными свойствами. Именно поэтому рекомендуется использовать только оригинальные масла Stihl.

Большим недостатком считается цена, она действительно кусается. В сравнении с надежными китайскими конкурентами вроде Huter или Champion, она больше в 2 раза!

Еще большой недостаток — это место производства, все бензопилы в Россию и страны СНГ идут только китайской сборки, по отзывам, качество у них немного хуже немецких оригиналов. Инструменты производимые в Германии поставляются только на рынки Европы и США, в РФ вы их не найдете не у одного официального дистрибьютора.

Обороты двигателя

Бензиновые пилы компании Штиль отличаются от своих конкурентов самыми высокооборотистыми инструментами, за счет этого получается достичь большей мощности при меньшем объеме двигателя. Также это позволяет снизить расход топлива. Stihl MS 180 имеет следующие характеристики по оборотам:

  1. В холостом режиме — 2800 оборотов в минуту.
  2. В максимальном (курок газа в упор) — 14000 об/мин.
  3. Работа под нагрузкой — в среднем 9000 об/мин

Расход топлива в час

Вне зависимости от модификации и установленной шины все бензопилы Stihl MS 180 очень экономны и в среднем расход топлива в час составляет 0,7 литра. Расход напрямую зависит от условий и характера выполняемой работы и может варьироваться от 0,5 до 1,2 л/час.

Бензопила Штиль 180 – неисправности и ремонт

Чаще всего проблемы с моделью Stihl MS 180 возникают по вине самих пользователей. Несвоевременное обслуживание, удары, и топливная смесь, изначально приготовленная оператором в неправильной пропорции – все это вредит рабочим механизмам пилы. Устранить большинство поломок можно самостоятельно – для этого нужно заранее определить причины неисправностей и варианты их самостоятельного ремонта.

Почему не заводится бензопила Штиль 180?

Причина этой поломки чаще всего заключается в повреждении ДВС. Из-за длительной работы мотора на высоких оборотах создается вибрация, которая приводит к нарушению зазоров и потере деталями их изначального места установки.

Чтобы решить проблему самостоятельно, оператор должен разобрать ЦПГ мотора и проверить ее стенки. Если на них появились незначительные заусенцы или трещины, то поверхность цилиндра можно отшлифовать вручную. Если дефекты достаточно серьезные, то решить проблему поможет только полная замена силового агрегата.

Заливает свечу на бензопиле Штиль 180

Эта проблема связана с использованием топлива, перенасыщенного моторным маслом. В этом случае остатки смазки вытекают из цилиндра и попадают на свечу. Если использовать перенасыщенное топливо достаточно долго, то на свече образуется толстый слой смолистых отложений, которые будут препятствовать образованию искры.

Чтобы отремонтировать пилу Stihl, нужно аккуратно извлечь свечу и очистить ее ветошью, смоченной в чистом бензине. После полного высыхания детали ее нужно вкрутить на место и попробовать завести пилу Stihl. Если это не принесло результатов, значит свечу нужно заменить.

Не поступает масло на цепь бензопилы Штиль

Причин этой неисправности может быть несколько. Первая из них заключается в нарушении герметичности трубки, по которой проходит масло для смазки цепи бензопилы Штиль 180. Если во время осмотра в ней были обнаружены пробои или трещины, значит трубку потребуется заменить.

В некоторых случая на бензопиле Stihl не смазывается цепь из-за поломки игольчатого подшипника. Ремонтировать его нет смысла, поэтому элемент необходимо сразу же заменить.

Третья причина, из-за которой не подается масло, – засор или поломка масляной помпы. В этом случае нужно разобрать насос и полностью очистить его от остатков скопившегося и засохшего масла. Если некоторые детали помпы сломаны или изношены, значит механизм лучше всего заменить.

Бензопила Штиль 180 глохнет при нажатии на газ

Эта проблема становится результатом несвоевременного обслуживания садового цепного инструмента Stihl. В этом случае потребуется проверить воздушный и топливный фильтра, а также резиновые прокладки, расположенные между рабочими узлами.

Всю скопившеюся на поверхности фильтров грязь потребуется удалить, поместив элементы в чистый бензин на сутки. Если фильтры были повреждены, то их необходимо поменять.

Бензопила глохнет на холостом ходу

Из-за постоянной вибрации заводские установки карбюратора нарушаются, что приводит к произвольному прекращению подачи топлива и отключению мотора бензопилы Stihl. Чтобы отремонтировать пилу, потребуется выполнить настройку топливного узла.

В некоторых случаях причиной самостоятельного отключения силового агрегата служит скопление мусора на воздушном фильтре. Решить проблему поможет его тщательная очистка или полная замена.

Что делать, если пила плохо заводится на холодную?

Наиболее распространенная причина этой стандартной поломки – нарушение изначального зазора между заводским кованым маховиком и встроенной катушкой зажигания. Для нормального запуска пилы Stihl при любом состоянии ее мотора, дистанция между этими элементами непременно должна составлять не более 0,2 мм. В противном случае ДВС запускаться не будет.

Чтобы самостоятельно устранить поломку, потребуется настроить требуемый зазор. Для этого оператору нужен специальный шаблон, установив который, он сможет отрегулировать положение маховика и магнето.

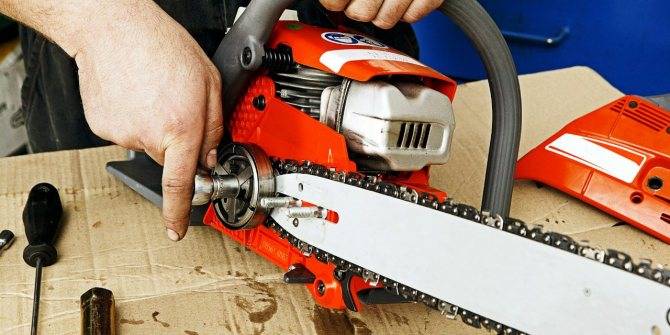

Ремонт пилы своими руками

При появлении лёгкой и комфортной бензопилы Штиль МС 180 в домашнем хозяйстве она стопроцентно поменяет двуручную, лучковую а бывает ножовку. В течении времени тупятся цепи, поднашиваются звездочки, повреждается система подачи масла. Некие проблемы есть вариант убрать без помощи других. Другие требуют ремонт в особых сервисных центрах.

Проверить, бывают ли смазка в бачке, и поступает ли она на цепь, можно при помощи незапятнанного листа бумаги. Навести шину на лист бумаги, здесь должен остаться соответствующий след в облике масляной полосы.

Чинить пилу без помощи других есть вариант только разобравшись в устройстве узлов и последовательности операций по снятию и реставрации либо подмены узла. Аннотация по эксплуатации бензопилы Штиль 180 станет надёжным ассистентом. Конкретно там найдете приёмы монтажа и последовательность операций на ремонте:

  • позволяющей вести бухгалтерский учет (софт) подачи масла;
  • приведение карбюратора в рабочее состояние;
  • ремонт иначе говоря подмену маслонасоса.

Сегодня домашний мастер может укоротить растянутую цепь и наточить её.

Если цепь пилы в свое время работы остаётся сухой либо масло протекает, означает, требуется устранение неисправности и ремонт позволяющей вести бухгалтерский учет (софт) смазки бензопилы Штиль 180. При всем этом создают осмотр маслопроводов и плотности соединения со штуцерами. Непременно прочищается фильтр на подаче масла. Если на шлангах маленькие механические повреждения, плотность можно вернуть с применением герметика.

Карбюратор дает о для себя знать трудностью при запуске пилы, запущенный инструмент не развивается, глохнет при дросселировании. Предпосылкой вам понравятся износ манжеты на поршне, в ходе подсасывает воздух при разряжении. При ремонте карбюратор снимают и добираются до манжеты на ускорителе, разбирая узел в последовательности:

  • снять крышку с мембраной, выкрутив винт;
  • снять стопорное кольцо;
  • отсоединить воздушную заслонку, снять дроссельную;
  • вытянуть ускоритель с пружиной;
  • поменять крохотный поршень с манжетой и собрать карбюратор в оборотной последовательности.

Проблемы будут связаны с системой зажигания. После проверки работоспособности свеч и чистки нагара, проводят регулировку карбюратора, систему подачи и чистят впрыски. Карбюратор является сложным узлом и от его опции зависит работа ходовой части. Если нет убежденности и навыка, лучше использовать услуги спеца. Часто работа на плохом бензине, с не рекомендованным маслом является первопричиной всех проблем.

В помощь мастеру на ресурсах найдётся информация, как выполнить ремонт бензопилы Штиль 180 своими силами, крапива, видео покажет последовательность разборки.

Про диагностику позволяющей вести бухгалтерский учет (софт) смазки увидите тут:

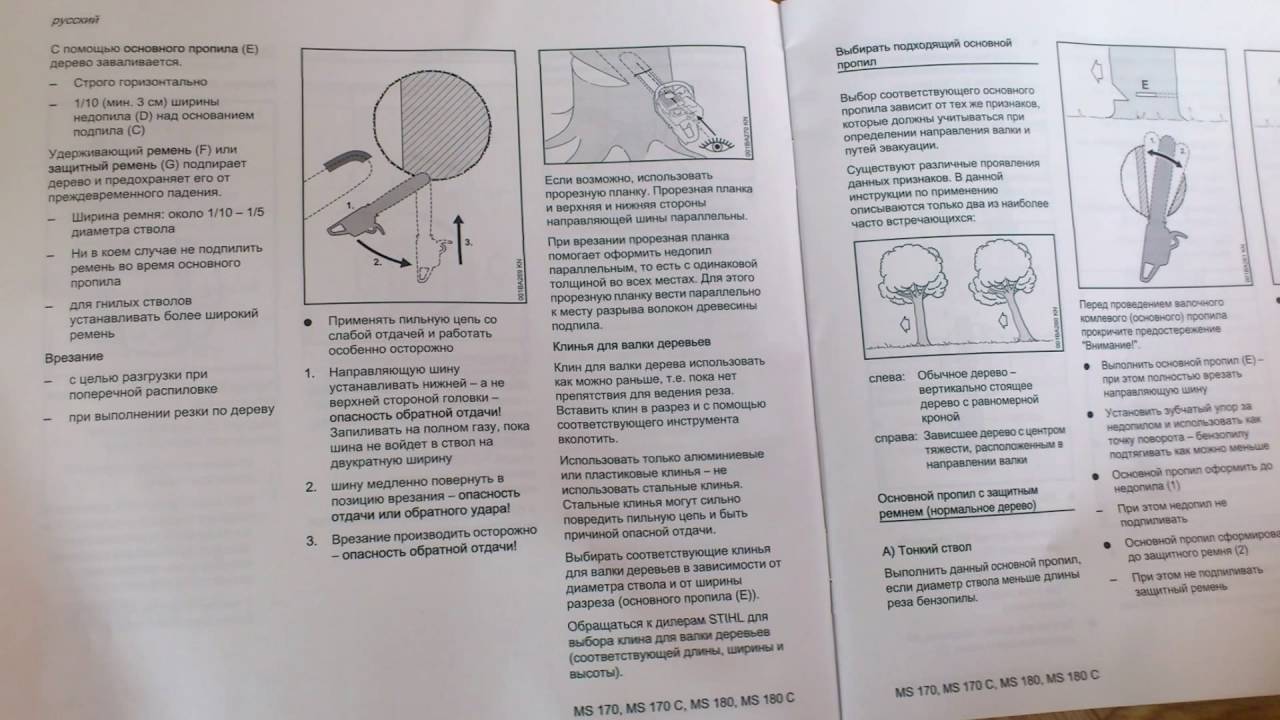

Техника работ

Этот раздел будет полезно изучить тем, кто впервые берет в руки штиль мс 180. Техника поперечного распила, реза сваленного дерева и сам процесс валки затронуты и рассмотрены максимально подробно.

Хочется отметить, что некоторые моменты раздела, касающиеся, например, спиливания деревьев в определенном направлении, невозможно встретить в инструкциях по эксплуатации других производителей бензопил, именно по этой причине инструкция 180-го уникальна по своему содержанию.

Прочитав раздел можно узнать, как правильно сделать подпил ствола дерева, как обрезать сучья и основные моменты, касающиеся безопасного проведения работ. Причем все эти рекомендации и методы оформлены при помощи многочисленных чертежей и рисунков, максимально подробно отражающих суть. Таким образом, раздел будет понятен даже людям, которые никогда не имели опыта использования пилы.

Бензопила Штиль 180 относится к бытовому инструменту и разрабатывая инструкцию производитель позаботился о малоопытных пользователях и постарался сделать её максимально подробной.

Как правильно обкатать китайское утсройство

В принципе особых отличий обкатки бензопил китайского производства на сегодняшний день нет. Единственное что китайские устройства слишком щепетильны относительно того какое масло вы будете применять. Так как необходимо применять смазочный материал только китайского производства.


Особенности китайских бензопил

Основной причиной этому является то, что Китай выпускает бензопилы достаточно мощные, которым нужна своеобразная подпитка для правильной и полноценной работы. И именно масла китайских производителей наполнены этими необходимыми компонентами.

Еще одно важное правило для тех, кто располагает бензопилой производителя этой страны, заключается в том, чтобы относить на регулировку карбюратора и для самой проверки инструмента только сервисные центры, где работают специалисты именно с моделями китайских производителей

Также немаловажным является то, что вы собственно можете узнать обо всех нюансах обкатки бензопилы с видео, которое вы можете найти на любом сайте, которое предоставляет такого рода информацию

Важно уделять внимание любой мелочи, так как это очень мощные инструменты и требуют особого подхода

Комплектация бензопилы Stihl MC 180

Приобретая этот оригинальный инструмент в торговом предприятии, нужно уделить внимание документации. В ее комплект входят: • паспорт

В нем указывается серийный номер устройства; • инструкция по эксплуатации бензопилы Штиль; • гарантийный талон. Он должен быть действителен в течение 12 месяцев с момента покупки. Чтобы убедиться в оригинальности бензопилы Stihl MS 180, нужно зайти на сайт производителя и ввести ее серийный номер. После этого следует найти характеристики устройства и сопоставить их с параметрами, указанными в сопроводительной документации на приобретенное изделие.

Базовая комплектация бензопилы Stihl MS 180

В базовый комплект поставки бензопилы Штиль 180 входят: • корпус с мотором и емкостью для бензина – топливным баком; • рукоятка, выполняющая функцию держателя; • пильная компонента. Состоит из звездочки и цепи на фирменной шине; • тормозное приспособление пильной цепи; Обладатель пилы Штиль МС 180 может купить дополнительно следующие компоненты: • шаблоны: • контрольный; • опиловочный; • державку с напильником, имеющим круглое сечение. Позволяет, когда возникнет необходимость, произвести своими руками заточку звеньев цепи; • специальную смазку SHTIL; • системы для заливки бензина и масла. Применяя их, владелец сможет осуществлять заливку бензина и масла, не допуская расплескивания этих жидкостей. Более подробные сведения по данному вопросу содержит инструкция на приобретенную бензопилу Штиль МС 180.

Модификации

Stihl МS 180 С-BE. Бензопила Штиль 180 в данном исполнении – наиболее дорогой вариант этого устройства. В комплектацию добавляется приспособление для натяжки цепи и «Легкий Старт» – Ergo Start. Возрастание цены вполне оправдано, поскольку эти дополнения обусловливают увеличение комфорта при эксплуатации. Stihl МS 180 16″ Piссo. Цепная бензиновая пила Shtil модели MS180 данной модификации оснащается пильной гарнитурой длиной 40 сантиметров. Рез по сравнению с базовым вариантом (речь о нем пойдет ниже), увеличивается на 5 сантиметров. Однако следует учитывать, что нагрузка на мотор при этом возрастает. Stihl МS 180 14″ Piссo. Это пила Stihl МS 180, выполненная в вышеупомянутой базовой (классической) версии. Комплектуется шиной длиной 35 см. Для мотора мощностью 2 л. с. такой размер реза оптимален. Поэтому изначальная комплектация выглядела именно так, и стала шире лишь впоследствии.

Еще одна интересная статья: Всё, что нужно знать об угловых окнах

Техника безопасности по эксплуатации пилы

Техника безопасности довольно проста.

Каждый рабочий, применяющий бензопилу Штиль, обязан быть осведомлен относительно:

  • Устройства и принципа ее действия;
  • Возможных разновидностей неполадок а также вариантов их быстрого устранения;
  • Возможность эффекта отдачи и его последствий;
  • Правила топливной заправки;
  • Правила цепной смазки;
  • Правила проверки работоспособности механизма.

Персонал, работающий с устройством, должен обязательно быть в одет в спецодежду:

  • Особые брюки защитного типа;
  • Шлем со специальными наушниками;
  • Защитные очки для глаз;
  • Перчатки;
  • Особые сапоги, желательно с нескользкой подошвой.
  • При себе обязательно иметь аптечку.

Заключительные пункты, которые содержит инструкция 180-го

В заключительной части статьи, немецкие инженеры сконцентрировали максимально полную информацию об обслуживании бензопилы.

Так в конце, инструкция содержит следующие разделы:

  • технический уход за шиной;
  • очистка воздушного фильтра;
  • настройка карбюратора;
  • свеча зажигания;
  • хранение;
  • контроль и замена ведущей звездочки;
  • вся информация, касающаяся технической информации о пиле.

Большой раздел посвящен заточке цепи. Можно даже сказать, что полнее информации о заточке, выборе напильников и вспомогательного инструмента, вам найти не удастся нигде кроме как в инструкции Штиль.

Инструкция штиль уникальный по собранной в нем информации документ, который будет максимально полезен к прочтению как людям без опыта, так и владельцам бензопилы с приличным стажем.

Разборка бензопилы


Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

  1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
  2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
  3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
  4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
  5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
  6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
