Ремонт Хускварна 137: Не подается масло на цепь Фотоотчет

Отзыв о Бензопила Husqvarna 137

Евгений: Опыт использования Husqvarna 137 более года

Преимущества: идеально подходит, много компонентов, прост в эксплуатации.

Недостатки: да не очень

Отзывы: Он у меня уже 4 года, в целом я доволен, это надежная вещь, из-за ее глупости (у меня не было опыта работы с файлом), я совсем забыл про масло цепи, пилил около года, потом понял, что я сделал это. Слетел масляный насос, поменяв сервис. Всего 800 р. После этого масло начало вытекать, оказалось, что насос не полностью затянут, затянут, все нормально. Поэтому всем, кто пишет, что масло подтекает, советую проверить, как затянут масляный насос.

Сергей Иванович: Опыт использования Husqvarna 137 более 3 лет

Преимущества: Отлично по своим характеристикам видел, легкий, удобный, достаточно мощный для повседневной жизни, наличие расходных материалов.

Недостатки: Он не заправляется сам, а также не хочет резать его самому, нужно держать его в руках))

Источник

Причины поломки системы зажигания

Бензопила “Хускварна” 137, описание модели

Бензопила Husqvarna 137 на данный момент снята с производства, однако все еще остается конкурентоспособным инструментом, отличающимся высокой производительностью, долговечностью и ремонтопригодностью (владелец техники, имея все необходимые запасные части, может своими руками произвести необходимые ремонтные и наладочные работы). Данная модификация бензопилы с успехом применяется для распиловки бревен и досок (продольный распил, поперечный и диагональный), подрезки крон, обрезки веток, в строительстве.

Масса цепной бензопилы без гарнитуры 4,6 кг, в полном снаряжении 5,5 кг. В прочном корпусе размещен двухтактный карбюраторный двигатель внутреннего сгорания X-Torq мощностью 2,18 л. с. Для запуска бензопилы “Хускварна” предусмотрен инерционный стартер с пружиной, облегчающей процедуру пуска. Встроена система принудительного нагнетания воздуха «Эйр Инжекшин». Продублированная очистка воздуха увеличивает ресурс воздушного фильтра, соответственно и самой цепной бензопилы. Система зажигания бесконтактная. Благодаря встроенной системе «Авто Тюн» настройка карбюратора производится в автоматическом режиме. Для увеличения безопасности при работе с инструментом предусмотрен инерционный тормоз цепи, срабатывающий при возникновении обратного удара, защита для рук, антивиброзащита «Лоу Виб», глушитель.

Механизм натяжения цепи размещен в боковой части бензопилы Husqvarna 137. Для монтажа шины и регулировки натяжения цепи используется специальный универсальный ключ-отвертка. Для данной модификации цепной бензиновой пилы применяются шины Н30 размером 13 дюймов (33 см), возможны варианты с шинами других производителей длиной не более 38 см. Подача смазки на цепной механизм производится в автоматическом режиме при движущейся цепи.

Технические характеристики

Двигатель137
Объем цилиндра, куб. см36
Ход поршня, мм32
Скорость холостого хода, об/мин3000
Рекомендуемая макс. скорость без нагрузки, об/мин13000
Мощность, кВт1,6
Система зажигания
ИзготовительRE Phelon
Тип системы зажиганияCD
Свеча зажиганияChampion
Межэлектродный зазор, мм0,5
Система топлива и смазки
ИзготовительWalbro
Тип карбюратораWT-660
Емкость топливного резервуара, л0,37
Производительность масляного насоса при 8500 об/мин, мл/мин6 – 8
Емкость резервуара цепного масла, л0,19
Тип масляного насосаАвтомат.
Вес
Без шины и цепи, кг4,6
Уровни шума
Эквивалентный уровень акустического давления на ухо оператора, измеренный в соответствии с международными стандартами, дБ (А)98
Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А)108
Уровни вибрации
Передняя рукоятка, м/с24,9
Задняя рукоятка, м/с27,7
Шинацепь
Стандартная длина шины, дюйм/см13/33
Рекомендуемая длина шины, дюйм/см13/33
Полезная длина резки, дюйм/см12,5/32
Шаг, дюйм0,325
Толщина ведущего звена, мм1,3
Число зубьев на ведущей звездочке7
ШинаЦепь
Длина, дюймШаг, дюймМакс. радиус конца шины
130,32510ТHusqvarna H30
150?32510ТHusqvarna H30

Особенности

  1. Небольшой вес.
  2. Карбюраторный ДВС X-Torq.
  3. Мощность бензинового мотора 2,18 л. с.
  4. Карбюратор Walbro WT-660.
  5. Система облегченного старта.
  6. «Эйр Инжекшин» — дополнительная подача воздуха.
  7. Двойная очистка поступающего в карбюратор воздуха.
  8. Система зажигания CD.
  9. Автонастройка карбюратора.
  10. Антивибрационная система «Лоу Виб».
  11. Смазка цепи автоматическая.
  12. Компактные размеры.
  13. Мобильность, отсутствие привязок к источнику питания.

Инструкция по эксплуатации

Эксплуатационное руководство присутствует в комплекте к каждой бензопиле торговой марки Husqvarna

Инструкция знакомит владельца техники с инструментом, учит способам и методам работы, а также обращает внимание на правильное обслуживание бензинового агрегата. Эксплуатационное руководство состоит из следующих разделов:

  1. Устройство бензопилы Husqvarna 137, пошаговая сборка агрегата, согласно подробным описаниям из инструкции.
  2. Меры безопасности при работе и обслуживании.
  3. Технические характеристики.
  4. Приемы и способы пиления.
  5. Подготовка бензопилы “Хускварна” 137 к эксплуатации.
  6. Обкатка цепной пилы.
  7. Обслуживание.
  8. Выявление и устранение неисправностей бензопилы Husqvarna 137.
  9. Комплектация.

Основные меры безопасности

  1. Надеть спецодежду, защитить руки.
  2. Обезопасить рабочее место.
  3. Транспортировать бензопилу с отсоединенным высоковольтным проводом и плотно закрытыми топливным и масляным баками.
  4. Заправлять бензопилу вдали от места выполнения работ.
  5. Изучить приемы и способы пиления.
  6. Не допускать присутствия посторонних на участке, где будут проводиться распиловочные работы.

Как отрегулировать подачу масла на цепь бензопилы?

Регулировка уровня подачи масла необходима в случаях эксплуатации инструмента в тяжелых условиях. За уровень подачи отвечает вал с установленным на нем эксцентриком, который упирается в плунжер насоса.

Поворот такого вала смещает плунжер относительно продольной оси. Это позволяет увеличить или уменьшить объем нагнетательной камеры насоса и достаточно точно отрегулировать уровень подачи рабочей жидкости. Для этого на нижнем его конце расположена проточка, с помощью которой выполняется регулировка.

Как правило, доступ к винту открывается в нижней части бензопилы. Например, для того чтобы отрегулировать подачу масла на пильную гарнитуру бензопил семейства «Урал» необходимо выполнить следующие действия:

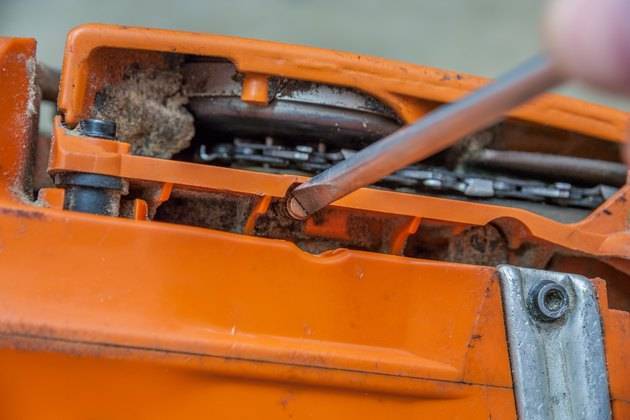

  1. В нижней части пилы, радом с шиной найти регулировочный винт. Он находится рядом с выштамповкой, которая показывает направление его вращения;
  2. Отверткой провернуть вал в сторону увеличения или уменьшения уровня подачи масла.

При выполнении этих действий следует помнить, что вал рассчитан на поворот до 90⁰. Прикладывание больших усилий приведет к поломке фиксаторов винта и возможному прекращению подачи масла к поверхностям трения.

Регулировку карбюратора Хускварна делаем, если:

  • закончился период обкатки двигателя (после использования первых 4-5 л. топлива);
  • изменилось качество составляющих топлива (октановое число бензина и марка масла);
  • сильно изменилась температура воздуха и его разрежение (высота, жара, прохлада, мороз);
  • начало сезона эксплуатации триммера Хускварна (в начале мая, после зимнего хранения);
  • регулировочные винты сами провернулись от вибрации;

А также

, чтобы быть уверенным, что двигатель Хускварна работает как полагается и что максимальная эффективность работы триммера (бензокосы, мотокосы) обеспечена.

Перед регулировкой Хускварна сделайте техническое обслуживание триммера (помойте бензокосу и двигатель, замените свечу зажигания, устраните мелкие дефекты).

Обязательно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, затем отожмите и высушите (или замените, если он старый или повреждён).

Примечание:

если регулировать карбюратор Хускварна с грязным воздушным фильтром, то после очистки воздушного фильтра топливная смесь станет намного беднее (что может привести к плохой работе или даже поломке двигателя).

Установите триммерную головку с кордом максимально допустимого диаметра и стандартной длины (до отрезающего ножа в дополнительной защите), чтобы создать нагрузку на двигатель во время регулировки винта высоких оборотов карбюратора Хускварна.

Заведите бензокосу согласно Руководству Хускварна и прогрейте 10 минут (если при этом на холостых оборотах триммерная головка вращается, то винт холостого хода, т.е. нижний, надо поворачивать против часовой стрелки, пока вращение триммерной головки не прекратится).

Осторожно поверните обе иглы (правую и левую) в среднее положение между полностью выкрученным и полностью вкрученным (не проверните за стопор!, это может привести к поломке двигателя Хускварна). Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.

1) Правый винт L

– регулирует обогащение смеси низких оборотов (регулируется первым): Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево. Затем поверните этот винт на ¼ оборота против часовой стрелки. Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов».

2) Нижний винт T

– регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.

Правильной считается регулировка оборотов холостого хода, когда:

  1. Холодный двигатель устойчиво работает на холостом ходу.
  2. Горячий двигатель имеет не слишком высокие обороты на холостом ходу.
  3. До начала вращения триммерной головки остается достаточный запас оборотов.
  4. Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).

Примечание:

С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин.

3) Левый винт H

– регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь). Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.

Примечание:

Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!

  • Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
  • Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
  • После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.

На этом регулировка Хускварна закончена.

Примечание:

На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».

Проверяем правильность настройки карбюратора Хускварна

Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.

Проблемы с цепью бензопилы

Кроме проблем с двигателем, у бензопилы могут появляться проблемы в работе из-за неисправности режущего (пилящего) узла, состоящего из масляного насоса, шины и пильной цепи.

На шину не поступает масло

Обычно, если не поступает масло на цепь бензопилы, требуется выполнить проверить каналы, по которым идет подача масла на шину, и очистить их от загрязнений. Если предыдущие действия не обнаружили причину неполадки, то придется проверять масляный насос. Для этого нужно:

  • снять часть кожуха бензопилы;
  • снять муфту;
  • открутив 3 винта, снять крышку, скрывающую насос;

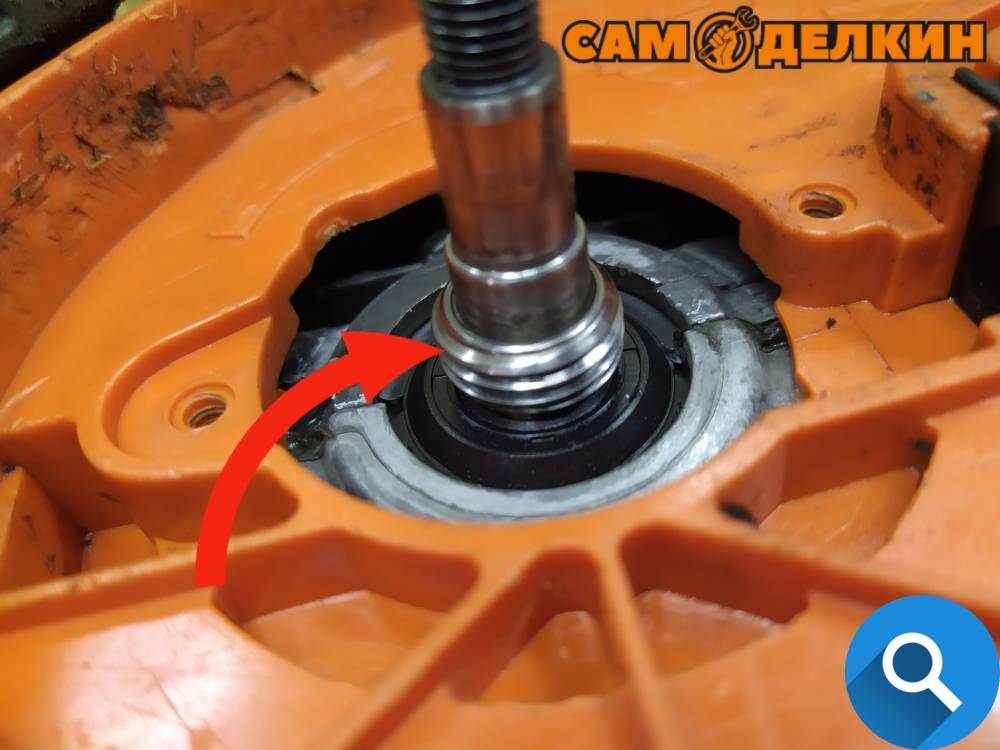

  • добраться до шестерни червячного механизма, которая вращает вал насоса.

Если резьба на ней износилась, то вал не вращается, насос не работает, цепь не смазывается. Изношенную шестерню нужно заменить. Также можно вытащить сам масляный насос и вручную попробовать прокачать через него масло. Если оно не прокачивается, насос следует заменить.

Масляный фильтр бензопилы

Также недостаток смазки может быть по причине ее утечки. Следует проверить, насколько герметично подсоединены трубки, идущие от масляного насоса. Если герметичность нарушена, трубки меняются на новые.

Цепь рвется

Если цепь порвалась во время работы бензопилы, то произойти это могло при попадании ее на твердый предмет, например, на гвоздь. Если же цепь постоянно рвется, то причины могут быть следующие.

  1. Низкое качество металла, из которого изготовлена пильная цепь. Необходимо покупать пилы для бензорезов от известных брендов.
  2. Перегрев цепи из-за плохой смазки. В результате пила перегревается, изменяются свойства металла, и она рвется под нагрузкой. Требуется проверка всей системы смазки бензопилы (рассматривалось выше).

Также о причинах частых обрывов цепи можно узнать из этого видео.

Цепь не крутится

Данная неприятность часто преследует неопытных владельцев бензопил. Они забывают после запуска двигателя снять тормоз. В результате цепь не крутится, происходит перегрев тормозной системы, и выходит из строя механизм сцепления. Проблема решается снятием пилы с тормоза. Если сцепление не “сгорело”, вы заметите вращение цепи. В противном случае потребуется замена механизма сцепления.

Цепь быстро тупится

В основном, причина того, что цепь быстро тупится, является плохое качество пилы. Пытаясь сэкономить на покупке фирменных цепей, владельцы бензопил покупают пилы неизвестных производителей, либо по неопытности приобретают подделки под известные бренды. Лучше всего покупать режущий элемент для бензореза в фирменных магазинах. Большой популярностью среди владельцев данной техники пользуются пильные цепи Stihl (Штиль).

Цепь не останавливается

Если при работе бензопилой вы заметили, что пильная цепь не останавливается в нужный момент, то у этой поломки может быть 2 варианта.

  1. Загрязнилась тормозная лента. При работе пилы под ленту может попадать грязь, опилки, пыль и т.д. В результате происходит блокировка тормозного механизма, и цепь не останавливается при сбросе газа. Устраняется проблема чисткой данного узла.
  2. Износилась тормозная лента. Необходимо заменить данный элемент тормозной системы.

Цепь клинит

Такое случается, когда изнашивается ведущая или ведомая звездочка. Цепь обычно начинает клинить под нагрузкой. Но без нагрузки пила может вращаться. На фото ниже показана изношенная ведущая звездочка бензопилы.

На следующем фото видно, что причину, почему клинит цепь, нужно искать в месте расположения ведомой звездочки.

Но что же делать, если бензопилу заклинило полностью, и все попытки потянуть за стартер безрезультатны? Такая неисправность иногда встречается на бензопилах китайского производства. Вызывается она открутившимися от вибрации болтами, которыми прикручивается двигатель к пластиковому кожуху агрегата. Эти болты находится прямо под маховиком (магнето). На фото ниже стрелками показано расположение проблемных болтов.

Выкручиваясь, они начинают тереться о маховик и могут полностью заклинить бензопилу. На следующем фото показан маховик с имеющимися потертостями от болтов.

Для устранения неисправности потребуется снять маховик с вала двигателя и закрутить болты.

Бензопила криво пилит

Данная проблема может возникнуть, если цепь затупилась или неправильно заточена. Это, в большей мере, относится к новым бензопилам. Но если износилась шина, то даже после замены цепи вы заметите, что пилу уводит в сторону. Износ шины можно легко определить, если поставить ее на ровный стол и приложить к ней угольник, как показано на следующем фото.

В данном случае можно заметить, что между шиной и уголком есть зазор примерно в 2 мм. Именно из-за такого одностороннего износа шины бензопила пилит криво. Решается проблема только заменой шины на новую.

Принцип работы маслоподающего насоса

Перед тем, как снять насос бензопилы, важно понять, по какому принципу он функционирует. Сила, сформированная на приводе, через передачу червячного типа переходит на плунжер (сила передает движение вращательного типа). Последний начинает крутиться, повторяя движение возвратно-поступательного типа

Последний начинает крутиться, повторяя движение возвратно-поступательного типа.

Данный тип движения гарантирован из-за специфической формы плунжера, регулировочного винта, его пружины упорного вида и эксцентрика. Когда плунжер начинает движение назад, масло поступает в резервуар через небольшое отверстие (этот принцип мы видим и в обычном шприце).

Движение вперед заставляет масло через то же отверстие выталкиваться наружу. Несложно догадаться, что по такому принципу узел работает только за счет герметичности, которую создает резиновая манжетка. На рабочей схеме может не указываться.

Кроме того, по такому принципу насос работает только в том случае, если два отверстия не открыты в один и тот же момент. Для того чтобы это не произошло, разработчики пили предусмотрены сегментный вырез на кончике одного плунжера. Во время движения назад, он поворачивается в сторону входного отверстия. Это отверстие закрывается, когда происходит движение вперед. Одновременно вместе с этим открыто выходное отверстие, ведь вырез повернут к последнему отверстию. Один поворот плунжера происходит с одним движением возвратно-поступательного типа.

При этом производители пильных основных узлов могут менять ход плунжера, для чего нужен эксцентрик и регулировочный винт. Первый – это визуально просто цилиндр, интегрированный в корпус винта регулировки. Главная ось этой детали с осью винта регулировки совпадать не будет даже тогда, когда винт вращается.

Цилиндр будет приближаться и отдаляться по отношению к ребрам плунжера. Это необходимо знать для того, чтобы понять суть работы и функции эксцентрика. Данный тип смещения этой детали причина, почему ее стали называть «кулачок».

Если плунжер приблизится к кулачку максимально, то масло перекачиваться не сможет. В обратном случае, плунжер пустит ход масла на максимум (будет качать на полную мощность).

Как двигается плунжер?

Движение его возможно за счет специальной обработки торца, который упирается выступом по центру в эксцентрик. Краюшек этого торца поход на обычное кольцо, окруженное выступом, расположенным в центре. Это кольцо расположено под углом, а не перпендикулярно по отношению к оси плунжера. Сформировав скос, эта деталь позволяет плунжеру слегка выпирать.

При этом край плунжера и винт регулировки соединены специфически. Это дает возможность торцу во время движения касаться винта разными частями, выпирающими и не выпирающими. Когда торец касается винта выпирающей частью, плунжер вращается вперед. А, когда торец касается винта регулировки не выпирающей частью, происходит движение назад. Движение назад возможно благодаря упорной пружине.

Идентификация проблемы работы масляного насоса

Если оператор знает, как устроена подкачивающая помпа, он сможет разобраться с тем, как снять насос бензопилы. Достаточно минимума слесарных навыков и минимум инструментов для того, чтобы сделать это, а затем провести ремонт узла.

Учтите, что идентификация проблемы маслоподающего насоса позволит вам понять, какой демонтаж комплектующего нужно провести, полный или частичный. Если с полным демонтажем вы боитесь не справиться, обратитесь в сервисную мастерскую, где для этого специалисты используют технический потенциал. Конечно, многие детали, которые вы можете повредить при демонтаже комплектующего можно заменить, но замена эта влетит вам в копеечку.

Учтите, что, когда масляный резервуар заполнен, но масло на пильную гарнитуру не поступает, причина этого сбоя не всегда может касаться масляной помпы. Иногда в процессе разбора пилы вы сможете обнаружить неисправность других элементов, не связанных с данным узлом. Чаще всего их замена решает главную проблему.

Кроме того, прежде чем винить во всех бедах масляную помпу, проверьте масляный фильтр, который при сильно загрязнении не просто ухудшает работу масляного насоса, но и может полностью вывести его из строя. Для того чтобы проверить масляный фильтр, над ним достаточно подержать бумагу, на которой останется масляная полоса. Плотность последней позволит вам оценить состояние фильтра и разработать план дальнейших действий.

Главный вопрос

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

Устройство бензопилы Husqvarna 135

Устройство и комплектация бензопилы является типовой для большинства видов пил, в том числе и других производителей. Детали агрегата являются на 99% взаимозаменяемыми, при выборе и заказе можно использовать запасные части многих других бензопил Husqvarna, в частности подходящие к моделям 140, 435, 440. В большинстве случаев, если не оговорено обратное, детали, подходящие для этих пил, можно будет использовать и на модели 135.

Некоторые изменения и особенности устройства возможно уточнить по маркировке. Буква «E», идущая после цифр в названии модели означает стартер с дополнительной пружиной и с 4-мя «лапами» вместо двух у базовых модификаций моделей. Кроме того, у этих моделей для натяжения цепи не требуется использовать специальный инструмент, без инструмента можно заменить цепь. Все базовые модели отличаются от модифицированных тем, что для замены и натяжения цепи необходимо использовать идущую в комплекте шлицевую отвертку.

«1» в названии модели — используемая пильная гарнитура на 3/8″ х 1,3 мм. «4» — цепи и шины на 0,325″ х 1,3 мм.

Конструктивно бензопила состоит из:

  • Рукоятки (передняя, задняя и рукоятка стартёра);
  • Крышки (цилиндра, сцепления и стартёра);
  • Ручки тормоза цепи;
  • Резервуара для топлива и масла цепи;
  • Рычагов управления газом, воздушной заслонки, блокировки дросселя;
  • Выключателя зажигания;
  • Глушителя;
  • Шины с её направляющей и концевой звёздочкой;
  • Цепи с винтом её натяжения;
  • Защитного щитка для правой руки.

Фотография запасных частей бензопилы Husqvarna 135 визуально схожа со многими другими фото родственных моделей, в частности с фото модели 137:

Замена маслонасоса на примере китайской пилы Партнер

Масляный насос является достаточно надежным элементом бензопилы. Однако в процессе эксплуатации могут возникать неисправности, устранение которых требует его замены. Например, для демонтажа масляного насоса на бензопиле «Партнер» необходимо выполнить следующие действия:

  1. Открутить болты, фиксирующие крышку картера;
  2. Снять крышку;
  3. Отведя пильную цепь в сторону демонтировать шину;
  4. Убрать пильную цепь;
  5. Снять кожух воздушного фильтра и сам фильтр;
  6. Удалить свечу зажигания;
  7. Открутить крышку стартера и демонтировать его. Это необходимо для того, чтобы в процессе проворачивания коленчатого вала двигателя не деформировать зубья храповика и не поломать стартер;
  8. Проворачивая маховик установить поршень в верхней мертвой точке (непосредственно под отверстием свечи) и завести в него заранее подготовленный матерчатый жгут. Это поможет зафиксировать поршень в одном положении и убережет стенки камеры сгорания от механических повреждений;
  9. При помощи съемника открутить фиксирующий зажим муфты сцепления. Откручивание необходимо проводить по часовой стрелке. Для этого на некоторых моделях есть выштамповка с указательной стрелкой и надписью «Off»;
  10. Демонтировать фрикционный элемент, барабан и подшипник сцепления;
  11. Удалить остатки грязи, образовавшейся в процессе работы;
  12. При помощи отвертки отвести фиксатор крышки в сторону и снять ее;
  13. Открутить винты, фиксирующие насос;
  14. Аккуратно, поддевая отверткой корпус насоса приподнять его вверх, в сторону и вывести из посадочного гнезда. После этого необходимо отключить подающую и всасывающую магистраль.

Монтаж нового насоса осуществляется в обратной последовательности.

Также рекомендуем посмотреть видео инструкцию, автор которого подробно рассказывает и показывает, как заменить маслонасос на бензопиле Партнер.

Назначение цепи бензопилы

Основная задача этой детали – распилка древесины, камня и других материалов. Состоит цепка из множества соединённых цепных звеньев, на которых установлены специализированные зубья. Что касается сплава, то для производства всех (в том числе и профессиональных) используют металл со схожими характеристиками, но одна цепочка может сильно отличаться от другой.

Цепь для бензопилы

Различие же выглядит следующим образом:

  1. По длине. Каждая разновидность предназначена для закрепления на определённую шину.
  2. По шагу (расстоянию между заклёпками). Увеличение этого показателя положительно сказывается на производительности, но увеличивает воздействие на двигатель.
  3. По размеру хвостовика. Он бывает от 1,1 мм до 2 мм.
  4. По высоте и форме зубьев (высоко и низкопрофильный). От этого пункта зависит качество распила и классификация работ.

Также чрезмерное натяжение цепи бензопилы сократит срок службы мотора.

Виды цепей

Диагностику провести не тяжело. Для этого берётся звено и тянется вверх. Если «хвостики» зубцов выходят на 1/3 или 2/3 от общей длинны, то всё отрегулировано грамотно, и такие степени натяжения цепи считаются допустимыми для применения. Ещё будет не лишним проверить движение цепочки вручную. Вращение должно быть лёгким, без хрустов и заедания. Если мотопила прошла тесты, то можно приступать к её заправке. Обычно для этого используется бензин, смешанный с маслом, а пропорции указаны заводом изготовителем. Также уход подразумевает смазку всех движущих механизмов. В противном случае даже качественная и новая пила может сломаться через 3-5 часов распилки.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

  • заклинивает движение цепи;
  • произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Смотрите » ТОП-2 надежных немецких бензопил Stihl: MS-261 и MS-361

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

  • вывернуть свечу и оценить ее внешний вид;
  • уточнить расстояние между магнитами и катушкой (до 0,2 мм);
  • проверить искру.

Признаки неисправности системы смазки

Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.

Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:

  • постоянный уровень масла в резервуаре;
  • увеличение нагрузки на двигатель;
  • ускоренный износ режущих кромок пильных звеньев;
  • характерный запах перегретой древесины.

В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
