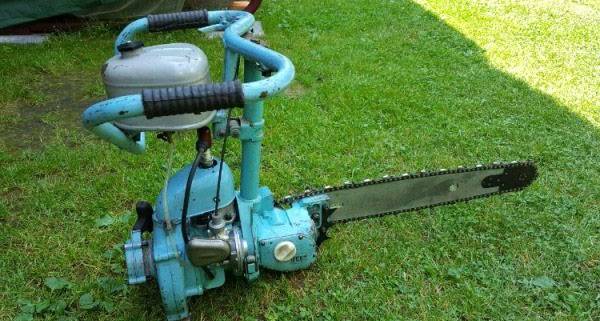

Дружба 4 — бензопила, которая до сих пор пилит!

Техника безопасности

Основные правила безопасности при работе с бензопилой:

  • работа с неисправным инструментом строго запрещена. Перед каждым продолжительным периодом работы бензопила должна быть тщательно проверена на полную исправность, а все регулируемые узлы необходимо обязательно настроить;
  • работы с пилой следует проводить исключительно в защитной экипировке;
  • управление пилой должно проводиться при помощи обеих рук;
  • максимально допустимое время работы с бензопилой в течение смены при регулярном перерыве составляет 112 минут, при не регулярном — 48 минут;
  • все работы бензоинструментом должны проводиться исключительно на открытом воздухе;
  • при пуске мотора трос ни в коем случае не должен быть намотан на руку, а цепь не должна касаться каких-либо предметов;
  • во время пиления первым поверхности древесины должен касаться упор редуктора и только после этого пильная цепь приводится в движение;
  • пиление концевой частью шины агрегата строго запрещено;
  • освобождать зажатую цепь нужно только при выключенном двигателе;
  • при обрыве цепи двигатель необходимо обязательно выключить;
  • во время работы на валке деревьев обязательно следует соблюдать все правила безопасности при лесозаготовке.

При работе с «Дружбой-4» необходимо соблюдать и общие правила пожаробезопасности:

  • все горючие материалы хранятся в герметичной емкости, в прохладном, пожаробезопасном месте;
  • заправлять бак следует при выключенном моторе, на расстоянии не менее чем 20 метров от любого источника открытого пламени;
  • во время заправки пилы горючими материалами курить строго запрещено;
  • вымазанные в горючие жидкости участки пилы нужно обязательно вытереть насухо.

Устранение неисправностей

Конструкция бензопилы Дружба 4 на столько проста, что позволяет без проблем произвести ремонт своими руками многих узлов. Самым слабым местом пилы считается зажигание и карбюратор. С контактной системой зажигания проблем еще больше. Давайте разберемся, почему возникают эти неисправности и как их устранить своими руками.

Регулировка карбюратора

Первая причина проблем с карбюратором – залитые топливной смесью свечи. Это не означает, что сразу нужно разбирать карбюратор

Первым делом обратите внимание на бензиновый клапан, иногда достаточно подогнуть его немного вовнутрь. Данная операция позволит уменьшить количество подаваемого топлива. Если это не помогло, то переходим к простой операции настройки карбюратора:

Если это не помогло, то переходим к простой операции настройки карбюратора:

  1. До конца закрутить топливный винт.
  2. Отвернуть его обратно на 3 полных оборота.
  3. До конца закрутить воздушный винт.
  4. Отвернуть воздушный винт на 2 полных оборота.

Не забудьте проверить уплотнения на герметичность, чтобы исключить вероятность подсасывания воздуха в систему, это также может служить причиной неисправности, когда бензопила заводится и глохнет.

Как выставить зажигание

К ремонту зажигания приходят очень часто, особенно если оно контактное. Выражается проблема в проблеме запуска горячего двигателя. Виной тому слабая система зажигания. Просто так его не выставить, тут нужно знать подход, как отрегулировать зажигание на бензопиле Дружба 4, т.к. есть свои подводные камни.

Предлагаем вам посмотреть видео, автор которого подробно рассказывает о регулировке зажигания бензопилы.

В принципе, ничего сложного нет. Для регулировки бесконтактного, достаточно соединить метки корпуса и блока зажигания. При регулировке контактного есть много нюансов, сам процесс сложный, поэтому стоит посмотреть видео выше, автор подробно рассказывает о процессе. Вот, первые шаги регулировки:

  1. Установить поршень в НМТ.
  2. Почистить контакт.
  3. Проверить зазор — 0,3мм.
  4. Если зазор меньше, то открутить крепежный винт и увеличиваем зазор до 0,3мм.
  5. Затянуть винт и снова проверить зазор.
  6. Выставить срабатывание зажигание так, чтобы оно срабатывало не доходя 4 мм до ВМТ (как это сделать подробно описано в видео выше).

На заметку, во избежание постоянных проблем с контактным зажиганием, его переделывают на бесконтактное.

Основные неисправности

Редко, но все же с пилой случаются и другие неисправности. Например, нет искры на свече или бензопила вообще не заводится. Для лучшего понимания и усвоения информации по устранению подобных неисправностей рекомендуем посмотреть видео.

Неисправности бензопилы Урал и способы их устранения

При ремонте бензопилы Урал 2т возможно устранение любых неисправностей, вплоть до замены коленвала, поршневой системы и т.д. Опустим капитальный и средний ремонт, и рассмотрим мелкий, который по силам любому неподготовленному пользователю.

Заводится и глохнет: в чем причина

Причин может быть множество. Но всегда начинают искать с самого простого:

  1. Кончается топливо в баке.
  2. Забит пылью воздушный фильтр. В камеру сгорания попадает слишком обогащенная смесь, не хватает кислорода до полного её выгорания.
  3. Забит сапун – крошечное отверстие в крышке бензобака. В баке создаётся вакуум, и бензин не подкачивается в карбюратор. Сапун чистят тонкой иглой.
  4. Забит топливный фильтр на дне бачка. Его вытаскивают крючком из проволоки вместе с надетым на его штуцер топливным шлангом. Но прежде чем это делать, стоит снять с карбюратора шланг подачи топлива. Если из него полной струей течет бензин, значит сапун, шланг и фильтр чистые.
  5. Разрегулировка карбюратора. Винт регулировки подачи топлива (не холостых оборотов) откручивают на четверть оборота и проверяют изменения в работе ДВС. Если стало лучше, откручивают ещё на четверть оборота. Если стало хуже, закручивают назад. В любом случае надо запоминать, насколько винт был выкручен или закручен. Лучше регулировать на заведенном и прогретом двигателе.

Ремонт и настройка карбюратора от бензопилы Урал 2Т Электрон представлены в следующем видео:

Дальше проблемы с подачей топлива имеют более серьезный характер:

  • в карбюраторе забиты отверстия жиклеров, фильтры, каналы;
  • пришла в негодность мембрана карбюратора.

Диагностика этих проблем потребует разборки карбюратора.

Для справки: на Урал 2т Электрон стоит карбюратор КМП 100. Есть опыт, когда вместо него ставили карбюратор от китайского мопеда Viper Activia и даже от мотоцикла ИЖ Планета. Разницу в объемах подачи топлива в камеру сгорания купируют регулировкой винта подачи топлива. По отзывам, Урал 2т Электрон работает лучше, чем на родном карбюраторе. Не родные карбюраторы не подходят по шпилькам крепления. Их ставят через переходники из толстых прокладок.

  1. Плохой контакт со свечой в свечном колпаке.
  2. При работе ДВС колпак нагревается и контакт ухудшается. Температура колпака пробуется на ощупь исключительно при заглушенном двигателе.
  3. При других проблемах с зажиганием ДВС или не заводится совсем, или «стреляет» из-за сбоя регулировки.
  4. Забиты нагаром выпускные окна цилиндра или глушитель.

При низких оборотах выхлопных газов мало, им хватает выхода через суженный проход. При повышении оборотов проход мал и двигатель давится. Для визуального осмотра снимают глушитель или всю головку цилиндра. Загрязненные детали отмачивают в бензине или в специальных сложных растворах и чистят.

Заклинило пильную цепь

Из-за плохой смазки могут застопориться часть или все звенья цепи. Может заклинить редуктор или сцепление из-за плотного засора или поломки механизма. У ДВС не хватает мощности прокрутить цепь и он глохнет. От руки пробуют протянуть, если не протягивается, ищут причину.

Не заводится, а искра есть

При наличии искры проблемы в работе системы зажигания могут быть только в разрегулировке. Искра на Урале 2т Электрон должна вспыхивать, когда поршень не дошел до В.М.Т. 3,66 мм. Если крепление блока зажигания ослабло и он прокрутился, зажигание сбивается. Проверяется по совпадению двух заводских рисок на блоке и корпусе. Если искра есть и зажигание отрегулировано правильно, значит причина в вышеперечисленных проблемах с подачей топлива.

Нет искры на бензопиле Урал

Приставка к названию бензопилы Урал 2т Электрон говорит о том, что на этой модели используется бесконтактное электронное зажигание. Предыдущая пила Урал была с механическим прерывателем. По отзывам, электронный блок зажигания есть одно из слабых мест этой бензопилы. Его тиристоры и транзисторы залиты монолитным компаундом и не подлежат ремонту.

Блок часто выходит из строя из-за перегрева и при внезапной остановке двигателя на высоких оборотах. Поэтому категорически запрещено глушить бензопилу кнопкой «Стоп» или снятием свечного колпака на высоких оборотах.

Ремонт и обслуживание бензопилы Дружба

Надежные запчасти и долговечные механизмы бензопилы Дружба не способны защитить инструмент от поломки. Чаще всего причинами неисправности инструмента служит неправильное обращение с ним или банальный износ механизмов.

Чтобы снизить риск преждевременной поломки бензопилы, следует использовать для ее заправки качественные бензин марки не ниже АИ-80, в котором следует разбавлять масло для 2-тактных моторов. Пропорция бензина и масла должна составлять 1:25, то есть, в 1 литре горючего следует разбавлять 40 мл моторного масла.

Масло для смазки цепи также должно обладать высоким качеством. Ни в коем случае не заливайте в масляный бачок бензопилы Дружба отработанный материал, иначе это приведет к поломке системы смазки инструмента. Чтобы цепь бензопилы не поддавалась чрезмерному трению, используйте только свежее масло от проверенных производителей.

Следует отметить, что использование качественной топливной смеси и смазочного средства еще не гарантирует постоянную бесперебойную работу бензопилы Дружба. Однако даже если вы обнаружили неисправность – не стоит сразу расстраиваться. Некоторые поломки довольно просто устранить своими руками. Ниже перечислим типичные неисправности отечественного инструмента и способы их самостоятельного устранения.

Регулировка карбюратора бензопилы Дружба

  1. Для поиска самых высоких оборотов мотора в режиме холостого хода необходимо медленно поворачивать винт, имеющий маркировку «L», по часовой стрелке. Как только вы найдете максимальные обороты, поверните этот же винт на ¼ оборота назад. Если после этого цепь на шине продолжает вращаться, то поверните винт с маркировкой «T» против стрелки часов до момента полной остановки пильного элемента;
  2. Поворачивание винта, обозначенного буквой «H» позволит настроить необходимую мощность и частоту оборотов. Для этого к бензопиле Дружба нужно подключить тахометр и путем поворачивания винта «H» найти указанное в инструкции оптимальное количество оборотов. Сразу после этого поверните винт «H» на ¼ оборота против стрелки часов;
  3. Затем необходимо выполнить точную регулировку оборотов мотора на холостом ходу. Для этого винт «T» следует повернуть до момента начала вращения пильной цепи. Сразу после этого поверните винт «T» в обратном направлении до момента полной остановки цепи.

Выполненная по указаниям регулировка карбюратора позволит вам снизить расход топлива бензопилой Дружба, и защитить ее детали от чрезмерного износа.

Как выставить зажигание на бензопиле Дружба?

Чтобы правильно произвести ремонт инструмента, нужно внимательно изучить руководство по его эксплуатации. Как указывает инструкция по ремонту бензопилы Дружба, для установки зажигания нужно снять крышку, к которой крепится стартер, и повернуть магнето так, чтобы отметки на нем и переходнике совпали. После этого бензопила Дружба будет заводиться гораздо легче.

Переделка зажигания бензопилы Дружба

Поскольку двигатели на моделях бензопил Дружба 4А и Дружба 4А Электрон абсолютно идентичны, вполне возможна взаимозаменяемость контактных и электронных систем зажигания на всех моделях.

Причем иногда возможна переделка вышедшей из строя катушки старого контактного зажигания, и установка его вместо вышедшего из строя электронного варианта.

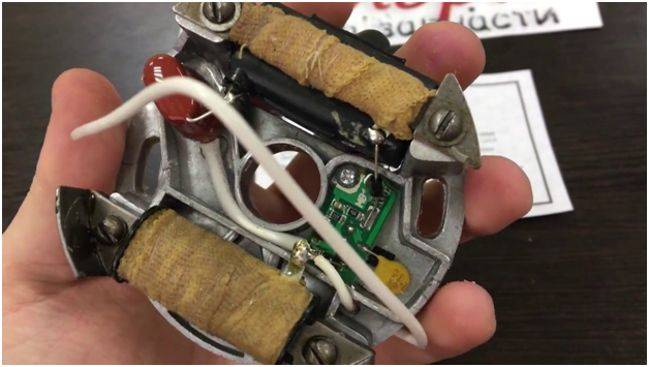

Переделка катушки контактного зажигания

Катушку снимают и удаляют всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков мощного провода, практически никогда не выходит из строя. Её оставляют на месте.

Вместо снятой обмотки используют выносную высоковольтную катушку (бабину) от мотоцикла, двухскоростного мопеда советского периода, автомобиля. Катушку крепят любым способом в удобном месте. Восстанавливают схему подключения такой же, какой она была при стационарной обмотке:

  • от первичной обмотки катушки к контакту + (плюс) на бабине;
  • от контакта — (минус) на бабине к массе (корпусу двигателя).

Недостаток такого варианта — на корпусе бензопилы Дружба появится дополнительная деталь.

Преимущество — высоковольтные катушки легко меняются, они доступны.

Также в сети можно найти описания, как отремонтировать электронную систему зажигания Дружбы, которая обоснованно считается практически не пригодной к ремонту. Возможен и такой вариант, но для этого надо быть опытным специалистом в области электроники и электротехники.

Об устройстве зажигания на бензопиле Дружба рассказывают в следующем видео, в котором также даны рекомендации по регулировке:

Для жителей СССР Дружба была единственной бензопилой, всегда дефицитной, но относительно доступной. (Урал был создан на базе Дружбы как более мощный вариант для лесной промышленности). За десятки лет были выпущены сотни тысяч Дружб. Много их, ввиду хорошей ремонтопригодности, до сих пор в рабочем состоянии. А запчасти, в том числе и системы зажигания двух видов, до сих пор можно найти на развалах барахолок и даже в сети на площадках типа Авито.

Предназначенная, в основном, для работы на лесоповалах и распиливании, полученных таким образом бревен, бензопила Дружба незаменима и в личном хозяйстве для решения многих бытовых проблем. Не дорогая, очень простая в эксплуатации и ремонте, удачная в техническом плане — бензопила Дружба уже более 50 лет добросовестно и эффективно служит, сначала гражданам СССР, а ныне россиянам. Диапазон цен на их приобретение в настоящее время велик. В новом состоянии (законсервированные), в зависимости от модификации, их стоимость составляет от 8 тыс. руб. до 15 тыс. руб., а бывшие в употреблении, в зависимости от фактического состояния – от 1 тыс. руб. до 7 тыс. руб.

Обзор модельного ряда первых советских бензиновых пил “Дружба”

Первые цепные пилы “Дружба” не отличались особой эргономичностью и безопасностью, однако были востребованными и пользовались спросом не только на территории Советского Союза. У них не было цепного тормоза, виброгасящей системы, смазки цепи. Все что у них было — большой вес (более 13 кг) и высокая мощность. Эти мотопилы эксплуатировались на лесоповалах, так как основным их назначением было и остается валка деревьев и резка бревен разной толщины. Итак, Советский МашПром выпустил следующие модификации цепных пил “Дружба”:

  1. Бензопила “Дружба 2”.
  2. Цепная бензопила “Дружба 4”.
  3. “Дружба 4-А”, цепная мотопила.
  4. Модернизированная пила «Дружба-4А-Электрон».
  5. Бензопила “Дружба 4М Электрон”.
  6. “Дружба-5Э”, бензопила.
  7. “Дружба-Алтай” цепная бензопила.
  8. Бензиномоторная пила “Дружба 60”.

Рассмотрим подробнее каждую модификацию этих легендарных пил:

Бензопила “Дружба 2”

Эта цепная пила получила прочный алюминиевый корпус и оборудована двухтактным одноцилиндровым двигателем внутреннего сгорания мощностью 2200 Вт, или 2,99 лошадиных сил. Запуск бензопилы ручной, от пускового тросика. Массивные рукоятки крепятся к вентилятору, виброгасящие демпферы, смазка цепи и тормозная система еще отсутствуют. Остановить бензопилу можно было лишь одним способом — перекрыв подачу топлива в двигатель. Длина пильной шины достигала 45 см. Массивный внешний вид и солидный вес бензопилы (12,5 кг), а также недоработки, касающиеся безопасности были стимулом к новым разработкам.

Бензопила ДРУЖБА 2

Технические характеристики бензопилы “Дружба 2”:

Параметры и характеристики«Дружба-2»
Мощность устройства2,2 кВт
Показатели частоты вращения3200 об/мин
Наличие автоматической цепной смазкиОтсутствует
Наличие электронного зажиганияОтсутствует
Объём бака смазочной системы240 мл
Длина шины45 см
Вес агрегата12,5 кг
Габаритные размеры46х50х86,5 см

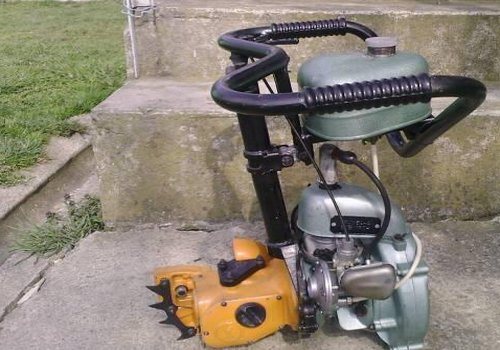

Цепная бензопила “Дружба 4”

Изменения коснулись внешнего вида пилы, теперь рукоятки крепятся не к вентилятору, а к хомуту, объединяющему редуктор и двигатель. Масса бензопилы осталась прежней — 12,5 кг. Увеличилась мощность двухтактного ДВС до 4-х лошадиных сил. На фото показана эта модель, мы видим два независимых узла, объединенных вместе хомутом: мотор и пильный агрегат. Шина длиной 45 см. Модель универсальная, выполнить ремонт можно было даже в полевых условиях.

Цепная бензопила “Дружба 4”

Характеристики двигателя:

  • марка и модель: МП-1 (одноцилиндровый, карбюраторный, двухтактный, воздушное охлаждение);
  • рабочий объем: 94 куб. см.;
  • мощность: 4 л.с. (2,94 кВт.);
  • максимальные обороты коленвала: 5200 об/мин;
  • система смазки: бензин с маслом;
  • система соединения с пильной гарнитурой: фланцевое соединение фиксируемое хомутом.

“Дружба 4-А”, цепная мотопила

В конструкцию были внесены изменения — встроена система подачи смазки на пильную цепь, что продлило ресурс гарнитуры. Производитель усилил подшипник коленвала, снабдил бензопилу “Дружба 4А” аварийным тормозом, срабатывающим при обрыве цепи. Еще две инновации: контактное магнето и улучшенный карбюратор КМП-100.

Дружба модель 4А

Модернизированная пила «Дружба-4А-Электрон»

Мощность бензопилы осталась неизменной — 4 л. с., модернизация коснулась системы зажигания — впервые цепная пила была оборудована зажиганием электронного типа. Маслонасос, тормоз цепи и карбюратор остались неизменными. Пильная шина 45 см.

Доработка Дружбы 4

Многие западные производители бензопил производят для своих пил комплекты тюнинга для увеличения мощности, а в сервис центрах существует отдельный прейскурант со списком возможных доработок. В основном встречается в сервис-центрах бензоинструмента США и Германии.

Провести модернизацию, заменить комплектующие, с целью улучшить характеристики можно и для пил семейства Дружба.

Примеры того, что можно сделать:

  • Установить турбированный наддув для увеличения скорости поступления топливной смеси;
  • Установить более современный карбюратор;
  • Увеличить компрессию топливной смеси;
  • Поставить электростартер;
  • Расточить ДВС и поставить увеличенный поршень;
  • Установить декомпрессионный клапан;
  • Оставить одно поршневое кольцо для снижения сопротивления хода цилиндра.

Технические характеристики и описание

В данном пункте вы сможете ознакомиться с каждой моделью в отдельности, и для себя определить, какая именно вам больше всего подходит. Итак, приступим.

Мощность пилы «Дружба – 2»

Данная модель укомплектована двигателем, который работает на бензине и двухтактным двигателем. Обладает она достаточно высокой мощностью, которая составляет около 2,2 кВт, благодаря чему вращательная скорость достигает 8700 оборотов в минуту (что в два раза меньше чем у бензопилы Урал). Именно эта особенность позволяет производить высокого уровня производительность за достаточно короткий временной диапазон.

Более того она является новинкой которая обладает высочайшим качеством и прекрасной сборкой. Сама модель имеет достаточно презентабельный вид, так как выполнена по последним современным наработкам производителя. К тому же ее владелец сможет насладиться специально разработанными возможностями, которые ранее не применялись в иных моделях. Это преимущество способствует высокой балансировке бензопилы.

Бензопила дружба 2

Если говорить о внешних наработках, то можно с полной уверенностью сказать что в эксплуатации она очень удобная, благодаря встроенной в ее дизайн рукоятке с великолепным захватом. Функциональность пилы разработана таким образом, что вы не сможете обжечься об работающий горячий двигатель, что имеет место у большинства других бензопил иных производителей, так как во время эксплуатации он самолично охлаждается.

Корпус изготовлен из высококачественного материала, на который не действует повышение температуры воздуха, а также он не меняет своих характеристик на протяжении многих лет, поэтому бензопила данной модели десятки лет будет выглядеть прекрасно. Более того абсолютно все внутренние запчасти и детали надежно спрятаны внутри инструмента, тем самым они защищены от коррозии и внешнего воздействия.

Немаловажным является так же то, что данная модель оснащена цепным механическим тормозом, основная цель которого защитить вас от случайного отброса цепи. Так как он за секунды способен остановить работу техники. Тем самым оберегая вас от несчастных случаев.

Бензопила дружба 2 м прекрасно подойдет вам для работ на дачном участке, так как с ее помощью вы с легкостью справитесь с распилкой и заготовкой дров, с сухими ветками сучками на деревьях, а также с небольшого диаметра деревьями.

Так же стоит отметить, что оснащена она амортизаторами из резины, благодаря которым максимально снижается вибрационная отдача и различные колебания. Данная модель является настоящей находкой для дачников, фермеров, людей занимающихся профессиональной деятельностью касающейся работы с пилой.

Бензопила «Дружба – 4» – инструкция по эксплуатации

Данная модель предназначена для качественного и скоростного процесса распилки деревянных материалов. Обладает такого рода бензопила усовершенствованным и новейшим современным дизайном.

Более того она достаточно мощная и при этом ее вес относительно не высокий. Так же модель располагает системой быстрого и легкого старта, системой быстрой остановки цепи и заглушения вибраций. Так же в комплекте для вас и вашей безопасности находятся очки и перчатки.

Бензопила дружба 4

Бензопила располагает великолепным весовым распределением, благодаря чему работа с ней становится настоящим удовольствием, так как она эффективна и удобна. Благодаря особенности мгновенной остановки цепи инструмент не сможет случайно поранить вас или окружающих вас людей.

Так же модель располагает своеобразным приводом, выходящим из двигателя (бензинового) с ручной системой начала работы. А благодаря антивибрационной возможности вы сможете комфортно работать с пилой.

Технические характеристикиБензопила «Дружба – 2»Бензопила «Дружба – 4»
Класс бензопилыБытоваяБытовая
Тип двигателяДвухтактный бензиновыйДвухтактный бензиновый
Длина шины45 см45 см
Рабочий объем45 см. куб45 см. куб
Мощность двигателя2,1 кВт2,6 кВт
Шаг цепи1,5/0,325 дюйм1,5/0,325 дюйм
Тип топливаБензин (А-92) + масло для двухтактных двигателейБензин (А-92) + масло для двухтактных двигателей
Тип запускаРучнойРучной Объем топливн. бака:520 мл
Размер масляного бака260 мл260 мл
Объем топливного бака550 мл550 мл
Смазка цепиАвтоматическаяАвтоматическая
Масса4,5 кг4,5 кг
Гарантия12 месяцев12 месяцев

Как отрегулировать карбюратор на бензопиле Дружба-4

Регулировка карбюратора бензопилы Дружба-4 требуется, когда двигатель начинает работать некорректно – глохнет на холостых, при подаче газа не набирает обороты, «проваливается».

Для доступа к регулировочным винтам карбюратора КМП-100 не надо снимать крышку корпуса, они всегда открыты и доступны. На корпусе карбюратора нет маркировки винтов, как на современных бензопилах. Первый винт, который находится ближе к цилиндру, регулирует подачу топлива на малых и средних оборотах. Второй винт – главный, он регулирует подачу топлива на максимальных оборотах

Необходимые инструменты

Для работы требуется отвертка (минус). При желании можно использовать электронный тахометр. Он покажет число оборотов до и после регулировки.

Общий алгоритм регулировки

Карбюратор регулируют разными способами. Самая простая и эффективная — текущая регулировка в процессе работы.

Много бензина — закручивают

  • Двигатель прогревают в течении 5-10 мин.
  • Если в режиме «газ на всю» двигатель работает как на холостых (не развивает обороты из-за излишка бензина в топливно-воздушной смеси), второй (дальний от цилиндра) винт закручивают по часовой стрелке на 1/4 оборота.
  • Если двигатель стал работать лучше, закручивают ещё по 1/4 оборота. Если двигатель начинает глохнуть при подаче газа на всю, винт откручивают назад.

Мало бензина — откручивают

Если двигатель глохнет в режиме «газ на всю» (мало бензина в топливно-воздушной смеси) регулировку начинают с того, что второй винт, наоборот, откручивают на 1/4 оборота и тестируют работу двигателя. Если стало лучше, откручивают ещё, до тех пор, пока двигатель не начнет «захлебываться» и работать как на холостых при полном газе. Тогда винт закручивают назад.

После регулировки второго винта проверяют, как работает двигатель на переходе от холостых оборотов к средним и максимальным. Если есть провалы, откручивают на 1/4 оборота первый винт и тестируют изменения в работе двигателя.

В итоге оптимальный режим работы двигателя находится путем такого пробного регулирования.

Регулировка холостого хода на бензопиле Дружба-4 выполняется с помощью винта, расположенного на ручке газа. Его положение определяет, насколько сильно приоткрыта дроссельная заслонка в карбюраторе на холостом режиме.

Холостой ход регулируют, исходя из двух требований:

  1. Двигатель не должен глохнуть.
  2. Цепь не должна прокручиваться.

Возможна регулировка в другой последовательности. Винты сначала закручивают до конца, затем выкручивают на 0,5 – 3 оборота (в разных источниках указывают разное число оборотов).

На видео показан простой и понятный процесс регулировки карбюратора КМП-100 на бензопиле Дружба-4 из положения винтов «закручены полностью, а потом вывернуты»:

Для новичков рекомендуем посмотреть более подробное видео про регулировку карбюратора КМП-100У бензопилы Дружба-4. Автор видео рассказывает все что пригодится, и все что нужно знать. Прям целое пошаговое руководство от А до Я.

Пошаговый алгоритм

  1. Откручиваем винт крепления.
  2. Снимаем топливный шланг.
  3. Откручиваем верхнюю крышку заслонки.
  4. Снимаем карбюратор.
  5. Снимаем крышку мембраны для регулировки уровня. Нужно открутить 6 винтов по кругу.
  6. Половиним корпус и оцениваем состояние мембраны, она должна быть целой — это главное, трещины, задиры, порывы не допускаются.
  7. Оцениваем работоспособность механизма отвечающего за работу клапана.
  8. Продуваем все отверстия, очищаем от мусора если он есть.
  9. Выставляем уровень регулируя высоту язычка, он должен находится на одной грани с корпусом.
  10. Если все сделано правильно, то приложив, например линейку, вы увидите, что язычок и грани корпуса находятся на одном уровне.
  11. Выкручиваем винт с иглой из центрального жиклера и оцениваем ее состояние, чистим все от грязи, если есть, продуваем в любом случае. Винт расположенный выше, на фото его также видно, отвечает за холостой ход, его также нужно выкрутить, оценить состояние и продуть воздухом.
  12. На этом чистка закончена, собираем все в обратной последовательности и ставим карбюратор обратно на бензопилу.
  13. Не забываем поставить на место воздушный фильтр и перед запуском подкачать топливо.
  14. Пробуем заводить бензопилу.

Возможные нюансы и проблемы

В любом случае, заворачивая винты до упора, надо запоминать число сделанных оборотов для каждого винта. Это даст возможность вернуться к исходной регулировке, если вдруг бензопила, отрегулированная по рекомендациям, не заведется совсем.

Самые частые неполадки

Ниже приведены неисправности, чаще всего встречающиеся при эксплуатации указанного инструмента:

  1. Не запускается мотор. Нужно проверить искру на свечи зажигания, изоляцию проводов. При необходимости, меняют поврежденные участки или чистят свечу.
  2. Прерывистая работа двигателя, бензопила «Дружба» включается и сразу глохнет. Нужно проверить герметичность бензобака, поскольку перебои часто обусловлены попаданием жидкости в горючее.
  3. Перегрев мотора. Требуется регулировка карбюратора.
  4. Аналогичная проблема с редуктором. Обычно это связано с нехваткой смазки. Добавляют соответствующий состав и проверяют инструмент повторно.
  5. Появляются искры на выхлопе, усиливается шум при работе. Следует проверить целостность глушителя, его легко можно отремонтировать самостоятельно.
  6. Пропала искра. Причина может крыться в неисправности модуля зажигания, нарушении контрольного расстояния между ним и магнитопроводом. Необходимую величину (0,2-0,5 мм) выставляют при помощи специальной прокладки, расположенной между модулем и маховиком.

Техника безопасности

Несомненно, важно выбрать качественную и практичную бензопилу, обладающую рядом дополнительных функций, но это первой дело, так как немаловажным является умение пользоваться ею и знать определенные правила ее эксплуатации. Ниже в данном пункте вы сможете ознакомиться со всеми нюансами правильного использования этого инструмента, дабы предотвратить несчастные случаи с вами или окружающими вас людьми

Итак, запомните что:

  • прежде чем начинать работу с бензопилой необходимо внимательно прочитать приложенную к инструменту инструкцию;

  • ни в коем случае нельзя проводить манипуляции с техникой такого рода, если вы чувствуете себя уставшим, либо принимали какие-либо лекарства, алкоголь, или просто на просто плохо себя чувствуете. Так как такой инструмент очень опасен, и работать с ним нужно с полной сосредоточенностью;
  • так же немаловажным является защита вашего тела при работе. Для этого одевайте специальную одежду непосредственно перед эксплуатацией пилы. Это могут быть специализированная обувь, головной убор, очки и прочие;
  • работа должна производиться посредством задействования обеих рук. Пила должна находиться в правильном положении.
  • несущая передняя дуга рядом с тормозом должна быть удержана левой рукой, а правая должна держать рукоятку, находящуюся в части управления газом. Это правило относится так же к левшам безоговорочно;
  • так же не забывайте, что работу нужно производить исключительно чистыми руками, на них не должно быть остатков масла либо смеси (топливной);
  • процесс пиления должен производиться в таком положении, чтобы ваше тело отходило чуть в сторону от пилы. Это поможет вам обезопасить себя от травмы, если вдруг произойдет обратный удар;
  • переносить инструмент нужно исключительно с зажатым в сторону глушителя тормозом от вас. Не лишним будет просто заглушить инструмент в тот момент, когда вам нужно перейти на иной место для работы. И запомните, что перевозить бензопилу нужно только с применением специализированных ножнов;
  • так же нельзя производить пиление в положении поднятых рук, то есть так чтобы пила находилась ваше ваших плеч;
  • при работе с пилой нужно выбирать такую поверхность, чтобы вы твердо могли на ней стоять. То есть не эксплуатируйте инструмент на лестнице или дереве, тем более, если вы не обладаете специальными навыками.
  • Запомните, что при работе нужно придерживаться все предписанных пунктов, о которых гласит инструкция по эксплуатации бензопилы дружба 4 и бензопилы «Дружба – 2», и тогда ваша работа будет не только практичной, но и безопасной.

Что можно сделать на основе бензопилы?

Благодаря конструктивным особенностям агрегата, умельцы на базе рассматриваемого инструмента сооружают всевозможные самоделки. Среди них:

  1. Мопеды. Для обустройства потребуется старый велосипед, на раме которого необходимо сделать крепление под двигатель от бензопилы. На горные модели дополнительно понадобится приобретение редуктора и зубчатой передачи.
  2. Лодки моторные. Здесь берется мотор и редуктор бензопилы «Дружба». Конструкцию дополняют лопастями диаметром от 210 миллиметров. Следует отметить экономичность этого механизма. При скорости около 20 км/ч, будет расходован примерно один литр горючего.
  3. Снегоходы. Это довольно распространенная «самоделка», причем конфигурация готовой машины зависит от фантазии пользователя.

Кроме указанных версий, на базе «Дружбы» изготавливают мотоблоки, культиваторы, газонокосилки. Самодельные приспособления работают не хуже заводских аналогов, при этом существенно дешевле.

При создании или модернизации любого вида техники, необходимо руководствоваться правилами безопасности. Игнорирование этого момента приводит к травмам и другим неприятным последствиям. Специалисты не советуют изготавливать самостоятельно болгарки, они проявили себя крайне ненадежно и опасно при эксплуатации.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
