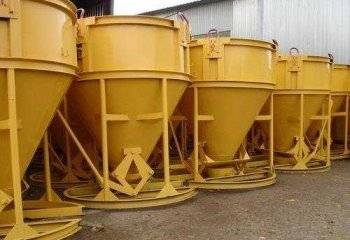

Устройство и принцип действия бадьи

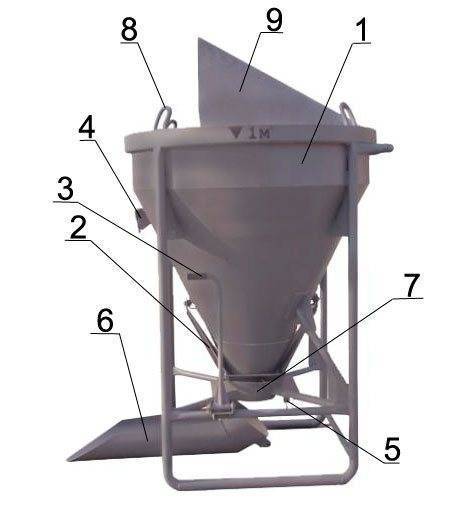

Бадья емкостью 1 м³ В составе конструкции:
- Поз. 1 – резервуар в виде конуса;
- Поз. 2 – шибер;
- Поз. 3 – рукоятка управления;
- Поз. 4 и 5 – элементы для фиксации желоба;
- Поз. 6 – желоб для подачи раствора;
- Поз. 7 – воронка;
- Поз. 8 – петля для транспортировки;
- Поз. 9 – козырек.

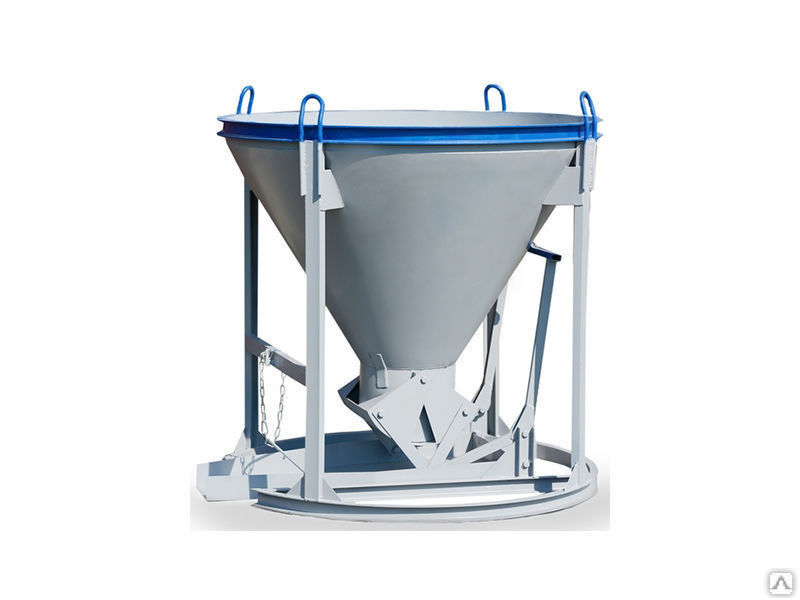

Чаще всего емкость выполнена в форме усеченного конуса, который соединен с цилиндрической обечайкой. Шибер служит для регулировки подачи смеси, посредством рукоятки с рычажным механизмом.
При транспортировке оборудования, желоб фиксируется фиксатором, поз. 4, а при разливе смеси через желоб фиксатором, поз. 5. Через желоб поз. 6 обеспечивается направление потока раствора. Воронка поз. 7 с фланцем предотвращает разбрызгивание состава при смешивании и при выгрузке смеси.
Прорезиненный рукав для выгрузки бетона

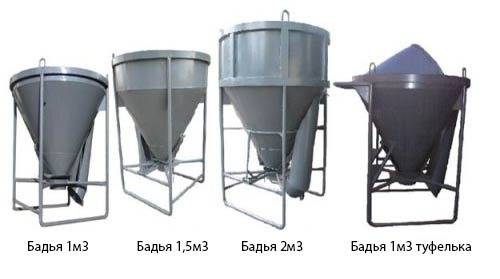

Бадья «туфелька»
Представленная на фото емкость отличается конструкцией корпуса, который условно состоит из трех частей:
- Приемника прямоугольной формы для бетонной или растворной смеси;
- Бункера, имеющего вид усеченной пирамиды;
- Двухсекционного затвора, с помощью которого регулируется угол и интенсивность подачи бетонного раствора.
Приемник для бетона и бункер туфельки обычно изготавливаются из металлического проката. Для усиления корпуса приспособления, дополнительно сооружается продольный каркас из швеллеров, что препятствует деформации бадьи при полной ее загрузке.
Петли для транспортировки или разгрузки емкости с помощью подъемной техники крепятся на усиливающих конструкцию швеллерах. На усиливающей раме дополнительно крепятся специальные элементы, которые обеспечивают наклон емкости под требуемым углом при разгрузке раствора или бетонировании участка.
Туфелька имеет специальный затвор, у которого обе створки со своими рукоятками для управления. Такая конструкция позволяет выполнять регулировку подачи смеси. Специальные предохранительные кольца на рукоятках обеспечивают защиту бадьи от случайного открытия затвора.
При транспортировке оборудования грузоподъемный механизм крепится к бадье за транспортировочные петли. Для транспортировки сухих смесей и жестких бетонов, используется механическая вибрационная бадья. Емкость в этом случае снабжается электродвигателем, установленным на конусном резервуаре.

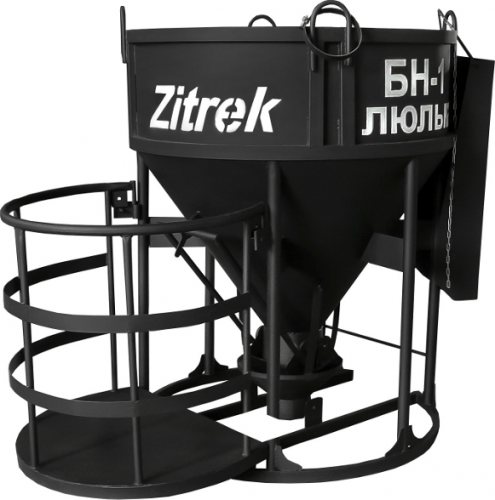

Помимо этого, емкость может иметь технологическую площадку, предназначенную для оператора и доставки технологического инвентаря в зону бетонирования для подъема бункера с бетоном. Конусный бункер эксплуатируется лишь в вертикальном положении. А его объем может быть v=0,75; v=0,8 м. куб.
Самостоятельное изготовление бадьи
При желании подобные емкости для подачи смесей можно сделать своими руками. Наиболее простыми в изготовлении являются бадьи для бетона в форме рюмки. Для производства понадобится только прокат достаточной толщины и качества, направляющие, сварочный аппарат и любой отрезной инструмент.
Подготовка чертежа
При самостоятельном изготовлении и домашнем использовании объем емкости лучше выбирать небольшой, около 0,5 м3. Именно поэтому нет необходимости выполнять верхнюю цилиндрическую часть корпуса, увеличивающую скорость загрузки бадьи.
Усеченный конус фактически при раскрытии фигуры представляет собой правильную призму, в основании которой лежат верхний и нижний диаметры. Рассчитав параметры конуса по заданному объему, можно получить характеристики призмы. Полученную деталь необходимо перенести на металлический прокат.
Резка заготовки и сварка конструкции
Изготавливая бадью своими руками, нужно помнить, что металл для емкости должен выдерживать агрессивное воздействие среды строительной смеси и постоянное увлажнение. Поэтому следует выбирать прокат из нержавеющей стали.
После переноса чертежа на материал, полученная заготовка вырезается и сваривается. С резкой металла может справиться обычная болгарка, а сварку лучше всего вести высокотемпературную или выбрать прокат, хорошо поддающийся обычной сварке.
Изготовление каркаса
Полученную емкость необходимо посадить в каркас, который усилит всю конструкцию. Для его создания можно использовать арматуру с диаметром прута 10 или 12 мм. Варится куб с основаниями в виде квадратов, сторона которых равна верхнему диаметру емкости. Длина направляющих соответствует высоте бадьи. В нижней плоскости куба выполняется квадрат, стороны которого равны нижнему диаметру конуса.
Для усиления емкости от углов верхнего основания к углам нижнего малого квадрата привариваются направляющие, на которые будет опираться конус. После изготовления всех элементов, емкость приваривается к каркасу, а также дополнительно выполняются петли для работы с краном.
Все строительные площадки не могут обойтись без бетонного раствора. Даже деревянные строения при создании фундамента требуют применения искусственного камня, чтобы обеспечить надежность и долговечность всего сооружения.
Помимо транспортировки нужного количества бетонной смеси, необходима разгрузка и подача ее к месту использования. Для этих целей применяется бадья для бетона. Статья знакомит с видами конструкций, их особенностями и способами изготовления.
Критерии выбора

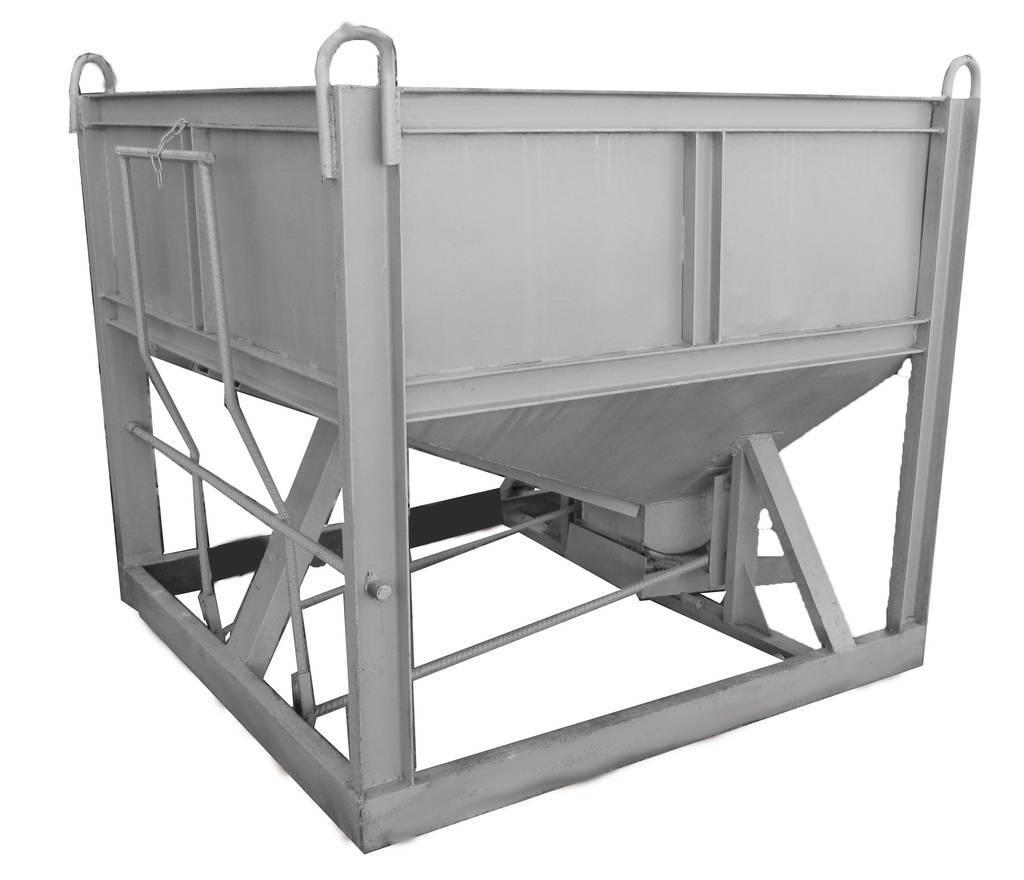

Из описания следует, что самой простой, значит самой недорогой, но достаточно вместительной конструкцией являются все виды «Ящиков». В то же время самой удобной (с точки зрения транспортировки, загрузки-выгрузки и возможности перемещения сыпучих материалов) бадьей считается поворотная «Туфелька». «Рюмку» рекомендуется использовать в комплексе со средствами малой механизации: желобами, бетононасосами и подающими рукавами.
В общем случае есть смысл иметь на строительной площадке: «Туфельку», «Рюмку» и несколько «Ящиков» различной вместимости и конструкции, в зависимости от масштабности стройки и объема планируемых бетонных работ.
Критерии выбора тары для бетона
Для обеспечения оптимальной производительности строительных работ, соблюдения технологий, удобства использования емкости нужно учитывать ряд следующих факторов:
размеры должны быть пригодными для проведения всех необходимых манипуляций в конкретных условиях; вместимость должна оптимально сопоставляться с масштабами работ по бетонированию, чтобы не вызывать задержек и исключить простаивание готовой смеси; при выборе туфельки нужно убедиться в возможности применения требуемого оборудования, оснащенности, а также способах крепления рукава или воронки; важно, чтобы грузоподъемность была с достаточным запасом для обеспечения повышенной безопасности на стройплощадке, но с учетом характеристик используемого крана; рекомендуется выбирать брендового производителя, который гарантирует высокое качество сборки, долговечность и надежность конструкции (стоит обратить внимание на продукцию Zitrek)
Аренда или покупка?
- большой объем работ;
- плотный или круглосуточный график работ, который не допускает простоев;
- требуется внести некоторые изменения в схему, например, усилить каркас;
- занимаетесь коммерческой деятельностью и часто выполняете работы, связанные с бетонированием: заливку площадок или возведение многоэтажных монолитных домов.
Если вы решите купить новую бадью, то получите такие преимущества:
- конструкция будет полностью отвечать заявленным характеристикам: отсутствие скрытых или явных дефектов, деформации емкости;
- появится возможность поддерживать идеальное состояние металла за счет обеспечения щадящих условий эксплуатации и своевременного ухода;
- загрузка точного объема раствора, так как на стенках не будет налипшего сухого бетона.
Покупка б/у бадьи является отличной альтернативой приобретения новой благодаря таким выгодам:
- при одинаковой цене выйдет получить большие размеры емкости;
- вместо неповоротной подобрать оптимальную туфельку и улучшить производительность работ;
- отказаться от китайского оборудования в пользу брендового, например, Zitrek;
- эксплуатация на предельных технических возможностях при минимальных финансовых вложениях.
Б/у оборудование, которое было в использовании год, имеет стоимость в 1,5-2 раза ниже, чем новое с аналогичными характеристиками. Поэтому с финансовой точки зрения оно является наиболее выгодным. Присутствуют такие риски:
- идеальное внешнее состояние бывает следствием скрытия критических дефектов, например, проржавевших листов или несущего каркаса;
- внутри стальных конструкций в результате ненадлежащих условий эксплуатации образовались усталостные деформации, которые при определенных нагрузках бетонной смеси частично или полностью разрушают бадью;
- должен быть в обязательном порядке технический паспорт.
В случае ограниченного бюджета или единоразовом проведении бетонирования выгодна аренда. Ее стоимость зависит от срока эксплуатации оборудования, его состояния, конструктивных особенностей и оснащения. Если до объекта строительства большое расстояние, то необходимо оценить возможность приобретения, так как иногда затраты на транспортировку могут сделать аренду финансово невыгодной.
Цены на новые и б/у бадьи для бетона
| Вид услуги | Тип | Объем | Грузоподъемность, т | Габариты, м | Цена, рубли |
| Покупка (новая) | Неповоротная с лотком для выгрузки и хомутом для воронки | 0,5 | 1,12 | 1,50х1,50х1,46 | 18900 |
| 1,5 | 3,75 | 1,52х1,52х2,00 | 29950 | ||
| Неповоротная с лотком | 3 | 4,5 | 1,57х1,57х2,85 | 48800 | |
| Поворотная с площадкой для установки вибратора | 1,6 | 4 | 3,60х1,60х0,89 | 36900 | |
| 2 | 5 | 3,70х2,10х1,14 | 45400 | ||
| Покупка (б/у) | Поворотная | 0,5 | 1,12 | 3,1х1,27х0,7 | 15500 |
| 1,6 | 3,75 | 3,10х1,27х1,20 | 16000 | ||
| 2 | 4,00 | 3,60х1,27х1,34 | 19500 | ||
| Неповоротная | 0,5 | 1,25 | 1,25х1,25х1,27 | 10000 | |
| 0,75 | 1,88 | 1,25х1,25х1,68 | 14500 | ||
| 2 | 5 | 1,58х1,58х2,45 | от 19000 | ||
| Аренда | Поворотная | 1 | 2,5 | 3,17х1,27х0,72 | от 800 в сутки+12000 залог |
| 2 | 5 | 3,64х1,27х1,34 | |||
| Неповоротная | 0,5 | 1,5 | 1,25х1,25х1,27 | от 500 в сутки+10000 залог | |
| 1 | 2,5 | 1,25х1,25х1,86 | |||
| 2 | 5 | 2,00х2,00х1,75 |

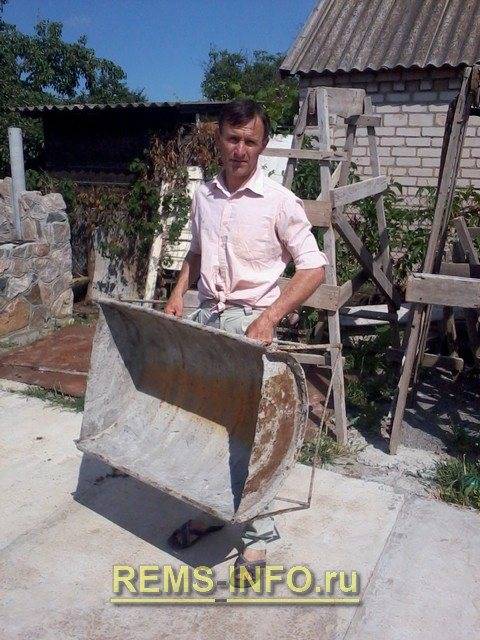

Как быстро и с легкостью приготовить замес бетона или цементного раствора

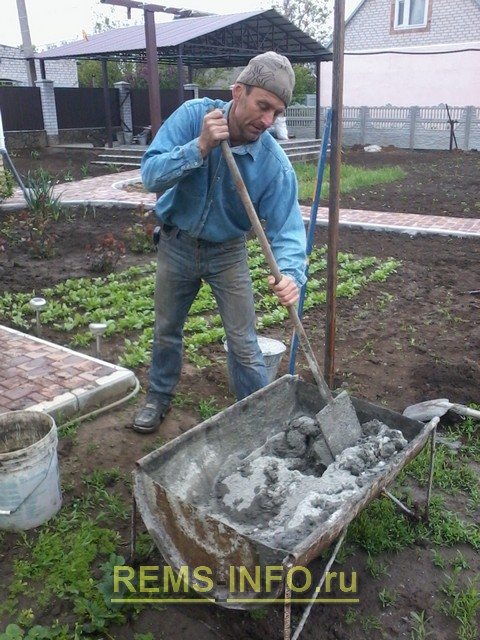

Конструкция бадьи позволяет делать замес с минимальными усилиями. Использование закругления позволяет работать не большой силой мышц, а своим весом.
