Бадья для бетона. “туфелька” или “рюмка”?

Конструкция

Бадья для заливки бетона должна включать в себя:

  1. Загрузочный бункер.
  2. Шибер.
  3. Лоток.
  4. Механический затвор.
  5. Управляющие рукоятки.
  6. Фиксаторы (только для поворотных моделей).
  7. Сварную опорную раму (для неповоротных моделей).
  8. Петли для транспортирования мостовым или башенным краном.

Бадьи особо большой ёмкости, которые производятся по индивидуальным заказам, могут оснащаться подвесными люльками для рабочих, управляющих процессом заливки бетонных конструкций.

Стандартными формами бадей для бетона являются «туфелька» или «калоша» (обозначает поворотную конструкцию с бункером в виде усечённого конуса или пирамиды) и «рюмка» или «колокольчик» (относится к изделиям неповоротного исполнения с вертикальной схемой загрузки).

Каждый из вариантов исполнения имеет свои преимущества и недостатки.

В неповоротных моделях от БН-0,5 до БН-3,0 используется как вертикальный, так и горизонтальный способ загрузки рабочей смеси, с использованием лотка в нижней части бункера. При этом коническая форма бункера применяется чаще: ёмкость пирамидального бункера при тех же габаритах несколько выше, однако удобств при изготовлении и последующей очистке внутренней поверхности от остатков бетона гораздо больше. Для небольших бадей нижний лоток открывается вручную, а в остальных случаях привод обеспечивается шестерёнчатым челюстным затвором. Цена таких изделий стартует от 20000 руб., при комплектации люлькой – от 26000 руб.

Применение бадей для заливки бетона типа рюмка и колокольчик особенно эффективно при монолитном бетонировании, поскольку конструкция предусматривает применение бетононасоса с рукавом.

Поворотные бадьи для подачи бетона «туфельки» дороже, однако этим перечень их недостатков и исчерпывается. При подаче на стройплощадку «туфелька» может быть зафиксирована под определённым углом к опорной поверхности, что облегчает работу: путём разворота и наклона бадьи регулируется скорость выдачи бетона из неё. Поскольку «туфельки» универсальнее, то и площадь поперечного сечения воронки для них больше.

Следует отметить, что загрузка бетона в бадью рассматриваемого типа производится только в горизонтальном положении. При этом процесс заполнения ёмкости может производиться не только из специализированного автотранспорта, но и из обычного самосвала. Цены на поворотные бадьи для бетона размерной линейки БП — от 38000 руб. за изделие ёмкостью 1 м3, до 92000 руб. – для изделий ёмкостью 3 м3.

Поворотная бадья для бетона (Туфелька)

На современном рынке комплектующих для бетоновода представлены две разновидности бадьей – поворотные и неповоротные. Первые получили также названия «туфельки». Туфелька для бетона – строительная емкость, предназначенная для загрузки и транспортировки строительных растворов к местам их заливки в опалубку бетонных перекрытий или колонн монолитно-каркасных конструкций.

Состоит поворотная бадья из бункера (стенки которого изготовлены из листовой стали толщиной 2-4 мм) и рамы. Бункер выполнен в виде сварной конструкции. Опорная Рама, которая служит опорой для всей конструкции, состоит из системы швеллеров и приваренных к ним петель, используемых для подъема и перемещения бетонной тары.

Изготавливают туфельки для раствора в соответствии с ГОСТ 21807-76. В процессе производства поворотная бадья для бетона тщательно проверяется на наличие дефектов, а также проходит контроль на статическую и динамическую нагрузку. Кроме того, подобные испытания проводятся в процессе эксплуатации раз в три месяца.

Сфера применения

Калоша для бетона – считается одним из наиболее востребованных видов оборудования для возведения монолитных зданий и сооружений.

В частности, бадья для бетона туфелька применяется для:

  • заливания фундамента;
  • возведения бетонных перегородок;
  • заливания стяжки.

Иными словами, калоша для подачи бетона незаменима в тех местах, где требуется использование смеси в значительных количествах. Часто бадьи размещают в нескольких местах на площадке возводящегося здания, что позволяет параллельно выполнять работы на разных участках объекта.

Для перемещения используют башенные краны или автокраны (в зависимости от масштабов строительства). При размещении бадьи на стройке, необходимо предусмотреть удобноство и скорость транспортировки.

Покупка комплектующих бетоновода в компании «МонолитСнабСервис»

Купить бадью туфелька по доступной стоимости можно у компании «МонолитСнабСервис» (Москва). В каталоге организации представлены «калоши» для раствора грузоподъемностью от 2,4 до 7 тонн. Цена продукции зависит от грузоподъемности, массы, толщины используемого металла.

Купить недорого комплектующие для бетоновода можно с доставкой по Москве, регионам РФ, а также в страны СНГ.

Бадья для бетона Туфелька / Калоша БП-2.5

Бадья бетона вертикальная поворотная БП, также известная как бадья Туфелька или бадья Калоша , в основном используется для транспортировки бетона и раствора по территории строительной площадки и непосредственно подачи к месту выгрузки. Конструктивно бадья выполнена так, чтобы загружать можно было одновременно сразу две Туфельки.

После выхода с производства бадью для бетона досматривают на наличие микротрещин и прочих дефектов , и, выборочно, проводят испытания на статическую и динамическую нагрузку. Такие испытания надо производить в течение периода эксплуатации бадьи для бетона не реже, чем раз в квартал. При испытании на статическую нагрузку на Туфельку подают нагрузку в 1,25 выше , чем она спроектирована и оставляют на 10-15 минут. Для испытания бадьи на динамическую нагрузку, её поднимают и опускают и поднимают 10 раз с перегрузом на 15%.

Все бадьи для бетона,поставляемые компанией «Новые высоты» прошли необходимые испытания.

Объем — 2,5м3, Грузоподъемность — 6250кг

Габаритные размеры и остальные параметры можно получить, кликнув на название бадьи.

2011 ООО «Новые высоты

ВНИМАНИЕ! Данный сайт носит строго информационный характер и не является публичной офертой, согласно пол. статьи ГК Российской федерации 437

Уточнить технические характеристики, цену оборудования и срок поставки (изготовления) можно у наших менеджеров по телефону (495)943-44-78, по эл.почте или icq 627290212

Кюбель, бункер переносный или бадья для бетонной смеси.

Сейчас каждому известно, что любое жильё для человека не является природным производным, выращенным на огороде или в лесу, а результатом творческой деятельности человека и его стремления к улучшенному комфорту, уюту и сохранению внутрижилищного микроклимата.

Жильё для нас является не только местом, где мы спим, едим, отдыхаем и проводим бо́льшую часть своего времени со своими детьми. Жильё — это наш мир, который создан нами и для нас. Мир, который понятен только его создателю и в котором действует свой закон, своя мораль, в котором своя атмосфера взаимоотношений и понимания.

Согласитесь, нелегко приходится человеку, проживающему в многоквартирном доме, наладить взаимоотношения с неспокойными соседями или с остальными жильцами одного подъезда, которые частенько ‘мутят’ налаженную атмосферу. Квартира для нас — тот же дом, хоть и воображаемый. (Иду домой. У меня дома. Пришла домой. Но живу в квартире.)

Настоящий дом получает каждый, кто переселяется на отдельный участок земли, купленный, полученный в наследство — не важно. Кому-то нравится дом, в котором он живёт, кому-то не нравится и он переделывает его по-своему. А кто-то используя свои капиталы, строит для себя свой шедевр, привлекая знакомых, родственников или сторонние строительные организации, использующие передовые технологии в своём строительстве

А кто-то используя свои капиталы, строит для себя свой шедевр, привлекая знакомых, родственников или сторонние строительные организации, использующие передовые технологии в своём строительстве.

А иногда, получив хорошую практику и большой технологический опыт, застройщик организовывает своё предприятие по оказанию строительных услуг

Нанимает рабочих, закупает технику и строительный инвентарь, среди которого важное место при большом объёме строительства занимают растворные ёмкости и бункера для доставки бетонных смесей

Цены и особенности выбора

Цены на бадьи для заливки бетона зависят от габаритов, грузоподъемности и вместимости бадьи. Это стандартизированные параметры, в соответствии с ГОСТ 21807. Распространены емкости с грузоподъемностью 1250, 1880, 2500 и более кг (учитывается вес бадьи со смесью). Максимальный объем – 7500 кг. Выбирать подходящие параметры следует в соответствии с объемами строительных работ и другими условиями: так, туфля больше подходит для стационарных работ.

Вас интересует туфля для заливки бетона высокого качества? Мы предлагаем оптимальные цены на бадью, помощь в выборе типа и объема, быстрое оформление и сопровождение заказа, а также доставку на нужный объект. Специалисты обеспечат квалифицированные консультации. Нужно больше информации? Звоните – мы ответим на все вопросы.

Калоша для подачи бетона

ТПК СварКомплект — один из лидеров среди поставщиков компрессорного и сварочного оборудования в РФ

ПРЯМЫЕ ПОСТАВКИ — НИЗКИЕ ЦЕНЫ — ГАРАНТИЯ И СЕРВИС

Бадья для бетона БН «колокольчик» или БП «туфелька»

Бадья для бетона – это, пожалуй, самое простое и доступное устройство, применяемое для приема от изготовителя бетонной смеси и ее быстрой доставки к месту укладки или проведения работ. Бадья для бетона в силу своего большого веса перемещается с помощью подъемного крана. В современном мире бадья для бетона получила широкое применение, она теперь более усовершенствована, чем раньше. Бадья для бетона может быть двух видов – бадья для бетона “рюмка” и бадья для бетона «туфелька». Каждая бадья для бетона различается по форме и способу загрузки, в зависимости от этих факторов она и относится к тому или иному виду.

Бадья для бетона «колокольчик» (бадьи неповоротные, БН) изготавливается в форме конуса с надстроенным цилиндром. Бадья для бетона «колокольчик» загружается и устанавливается в вертикальном положении. Для надежной установки в вертикальное положение она оснащается опорным основанием в виде кольца.

Бадья для бетона «туфелька» (бадьи поворотные, БП) имеет наибольший спрос среди покупателей, так как этот тип загружается в горизонтальном положении. Бадья для бетона данного вида изготавливается в виде прямоугольного ящика, в котором одна сторона переходит в усеченную призму (выпускное отверстие находится на конце этой призмы).

Бадья для бетона также может использоваться в качестве тары для кратковременного хранения готовой бетонной смеси. Все бадьи для бетона оснащаются поворотными лотками, необходимыми для направления выгрузки.

В зависимости от личных предпочтений заказчика бадьи для бетона различаются по своим размерам, по вместительности и грузоподъемности, именно поэтому каждый сможет купить бадью, которая отвечает всем предъявляемым запросам. Бадья для бетона, предоставляемая нашей компанией, это наиболее прочное и долговечное оборудование, так как оно изготавливается из высококачественной стали. Использование материала, имеющего высокие прочностные характеристики, позволяет избежать появления трещин, сколов или коррозии. Мы искренне надеемся, что бадья для бетона, купленная в нашей компании, прослужит Вам долго и повысит эффективность Вашей работы. ТПК СварКомплект поставляет бадьи и тары серии БП и БН, а также тары для раствора ТР.

Технические характеристики БП, БН (бадьи и тары)

Бадья поворотная БП (туфелька)

Бадья вертикальная круглая неповоротная БН (колокольчик)

Вернуться в раздел бадьи и тары.

Изготовление

Процесс приготовление раствора является трудоемкой строительной операцией. Именно поэтому корыто для подготовки замеса должно отличаться высокой прочностью и быть удобным в эксплуатации.

Рассмотрим один из возможных вариантов конструкции. Для изготовления понадобятся следующие материалы:

металлический лист. Желательно использовать листовую сталь размером 1000х2000 мм, толщиной не менее 1 мм, имеющую цинковое покрытие. Размеры стального листа могут отличаться. Главное, чтобы объем емкости соответствовал поставленным задачам;

Читать также: Какой кабель лучше для телевизионной антенны

Делаем емкость для приготовления раствора из листового металла

  • древесина хвойных пород в виде досок толщиной от 30 до 50 миллиметров. Подготовьте одну доску длиной порядка 6 метров, что позволит изготовить корыто с габаритами 1х2 м;
  • гвозди для изготовления деревянного каркаса или саморезы для фиксации стального листа к доскам.

Изготавливая корыто для бетона своими руками, производите работы в следующей последовательности:

  • Разрежьте цельную шестиметровую доску на 4 заготовки: две штуки длиной по 2 метра и две длиной по 1 метру.
  • Закруглите по радиусу края на двухметровых заготовках, отпилив угловые фрагменты.
  • Прибейте к прямолинейным частям подготовленных планок, используя гвозди, стальной оцинкованный лист.
  • Отогните края листа на уровне радиусной части и, используя саморезы, зафиксируйте доски метровой длины.
  • Дополнительно зафиксируйте элементы конструкции с помощью саморезов, что позволит увеличить ресурс эксплуатации и обеспечит герметичность.

Учитывая небольшие габаритные размеры и массу, транспортировать такую емкость для бетона не сложно. Радиусная форма листа на торцах облегчает извлечение готового раствора и чистку. Герметичность конструкции достигается после первоначального замеса, когда цементный раствор герметизирует небольшие щели. После застывания бетонной массы вода не сможет вытечь наружу.

Материалы для отделки цоколя фундамента: достоинства и недостатки цементной штукатурки, натурального и искусственного камня, сайдинга

После первого же замеса корыто станет практически герметичным из-за заполнения щелей бетонным раствором

Данный вариант конструкции отличается простотой и позволяет использовать имеющиеся в наличии строительные материалы. Такое корыто является вполне полноценным приспособлением для приготовления бетона.

Подготовка к изготовлению бадьи

При желании самостоятельно изготовить емкость для подачи бетона, стоит предпочтение отдавать приспособлению в форме рюмки. Цена такого изделия меньше, чем аналогичного, но имеющего форму туфельки.

В этом случае требуется приобрести:

  • Прокат нужной толщины и качества;
  • Для монтажа конструкции – специальные направляющие;
  • Аппарат для сварки;
  • Отрезной инструмент любого типа.

Совет: Для самостоятельного изготовления и домашнего использования, объем емкости стоит выбирать небольших размеров, примерно — 0,5 м³. В этом случае нет необходимости изготавливать дополнительно цилиндрическую верхнюю часть корпуса, что увеличит скорость загрузки приспособления.

Усеченный конус — это правильная призма, в основаниях которой диаметры разных размеров.

Инструкция получения заготовки:

По требуемому объему рассчитать параметры конуса:

Определив оптимальные размеры радиусов изделия, подсчитывается его высота.

  • По полученным размерам подготавливается шаблон детали;
  • Шаблон переносится на металлический лист.

Изготовление емкости

При самостоятельном изготовлении бадьи, следует помнить, что материал для емкости постоянно подвергается агрессивному воздействию строительной смеси и увлажнению. Поэтому выбирать прокат желательно из нержавеющей стали или учитывать толщину металла. При этом марка стали должна быть низкоуглеродистая, хорошо подвергаемая сварке.

После переноса шаблона для заготовки конуса на металлический прокат, деталь вырезается с помощью болгарки, вальцуется и сваривается.

Изготовление каркаса

Чтобы конструкция имела высокую прочность и надежность, полученную емкость нужно посадить в каркас:

  • Для его изготовления можно применять арматуру диаметром 10 мм или 12 мм, профильные или гнутые уголки и швеллера.
  • Собирается куб, у которого основания имеют вид квадратов, сторона которых соответствует верхнему диаметру изготовленной емкости.
  • Длина конструкции равна высоте бадьи. Дополнительно, в нижней плоскости каркаса изготавливается квадрат, со сторонами равными нижнему диаметру конуса.
  • При установке конуса используются элементы, удерживающие его в нужном положении и обеспечивающие жесткость всей конструкции.
  • К каркасу привариваются петли для перемещения изделия краном.

Как изготавливается бадья для заливки бетона туфелька, все желающие могут узнать, просмотрев видео в этой статье.

Часто при возведении зданий или других сооружений, на строительную площадку нужно доставить бетонный раствор, а затем вылить его в специальную емкость. Для этого используется бадья для подачи бетона.

Это поможет упростить процесс строительных работ. Особенно это актуально при бетонировании многоэтажных зданий, когда смесь требуется поднять на большую высоту или в труднодоступные места.

Бадья для бетона

Бадья для бетона — это емкость, используемая для подачи строительной смеси в высотном строительстве. В ней не только удобно транспортировать большие объемы смесей посредством подъемного крана, но также хранить и подавать раствор по желобам при арматурных и опалубочных работах, возведении монолитных стен и колонн.

Она состоит из бункера, куда наливают раствор, шибера (задвижки), осуществляющий равномерное поступление смеси, рукоятки, фиксаторов и транспортных петель, за которые подъемный кран осуществляет крепление, перед тем, как поднять тару наверх. В качестве материала применяется высококачественная сталь, толщиной не менее 2,5 мм. В данной таре легко поднимать на высоту любые строительные растворы объемом от 500 до 2000 л, кроме быстрозастывающих смесей.

Бадья для бетона отличается высокой мобильностью, надежностью, простотой и удобством в эксплуатации.

Различают два вида:

  • поворотные (наклонные), отличающиеся наличием загрузочной воронки и пониженной высотой загрузки раствора;
  • вертикальные (неповоротные), применяемые для транспортировки очень больших или очень маленьких объемов строительных смесей.

Каждый тип применяется для конкретных видов работ.

Поворотная

Ее еще называют наклонной или «туфелькой».

Загружают тару в горизонтальном положении, а транспортировка осуществляется в вертикальном.

Плюсы

  • Поворотная бадья для бетона выгодно отличается тем, что позволяет фиксировать его наклонное положение. Эта особенность позволяет увеличить производительность труда строителей, поскольку дает возможность работать с большим комфортом.
  • Конструкция поворотной тары позволяет подавать раствор направленно и равномерно, регулировать наклон и разворот.

Минус

Неповоротная

Из-за своей конической формы неповоротная бадья для бетона получила название «рюмка».

Если сравнить с предыдущей конструкцией, вертикальный бункер не может быть наклонен. Строителю приходится приспосабливаться, поэтому цена за бункер ниже в сопоставлении с поворотными бадьями.

Раствор заливается в тару сверху (вертикально), а выгрузка осуществляется снизу через специальное отверстие, оснащенное поворотным лотком для равномерной подачи бетона.

Бадьи для бетона неповоротные (БН)

Купить бадьи для бетона

На строительной площадке постоянно необходимо решать задачу подачи, транспортировки и хранения бетонной массы. Самым экономичным и простым способом в такой ситуации считается использование бункера бетонной массы. Бадья для бетона предназначается для временного хранения и перемещения бетонной смеси, а также ее подачи на место бетонирования при монолитном строительстве.

В конструкции бадьи для бетона предусмотрена возможность установки на конус бункера электровибродвигателя для сухих смесей и жёсткого бетона. Для труднодоступных мест бадья для бетона оборудована гибким прорезиненным рукавом.

Бункер или бадья для бетона отличается простотой в регулировке и дозировании за счёт наличия рычажной системы. В рычажной системе бадьи для бетона предусмотрен замок, который защищает от самопроизвольного открывания.

Наиболее популярными видами данного строительного оборудования являются не поворотная круглая бадья для бетона и раствора и бункер «туфелька». Они отличаются по типу загрузки бадьи для бетона. В зависимости от желания и технической задачи можно купить бункер различной грузоподъемности и вместительности.

Рецепты для наполнения бетономешалки

По правилам, чтобы приготовить качественный самомесный бетон, нужно найти пустотность и влажность песка и щебня, который вам привезли на участок. Рассчитать насыпную плотность цемента и плотность цементного раствора. Скажите честно, кто этим будет заниматься на реальной стройплощадке? Особенно, если вам строят дом наёмные рабочие. Выход — распечатайте эту статью, и используйте как шпаргалку, при изготовлении самомесного бетона.

Хочу приготовить бетон-самомес. Есть бетономешалка на 132 л. Хочу узнать пропорции бетонной смеси для заливки фундамента на один замес, так чтобы не перегрузить бетоносмеситель.

На вопрос отвечают участники FORUMHОUSE.

Я делаю столбчатый фундамент под баню. Бетономешалка на 130 л. Пропорции смеси:

  • 2.5 совковых лопаты цемента марки М500;
  • 6 лопат песка;
  • 8 лопать гранитного щебня фракции 5-20;
  • немного воды.

Когда подрезал столбы по уровню, то бетон с трудом пилила мощная болгарка с алмазным диском диаметром 230 мм.

Я бетонировал столбы для забора. Бетон месил так:

  • 1 ведро цемента М500;
  • 2.5 ведра песка;
  • 4 ведра щебня фракции 5-20;
  • Воды меньше ведра.

Компоненты смеси брал из таблицы ниже.

Для себя сделал вывод — на самомес цемента не жалейте! Мои пропорции:

Бетон получается такой прочный, что его с трудом берёт перфоратор.

При изготовлении самомесного бетона самый важный фактор — водоцементное соотношение! В/Ц — это пропорция веса цемента и воды, которые используются для приготовления бетонной смеси. Наряду с маркой цемента, В/Ц определяет марку бетона на выходе. Водоцементное соотношение для бетонной смеси приведены в таблице ниже.

Ещё один вопрос задал пользователь с ником Serejik1987. У него есть бетономешалка на 155 л. Как приготовить в ней бетон М200, и сколько засыпать вёдер компонентов для полной загрузки.

Если мерить в вёдрах, то на грушу такого объёма советуют засыпать: 1:2,8:4,8, (цемент-песок-щебень), но я рекомендую другую пропорцию — 1:2:3. В крайнем случае — 1:2,5:4. Главное — не перелить воды! Чтобы смесь была удобоукладываемая, добавьте пластификатор.

А мне интересно, зачем в пропорции выше, уменьшать количество заполнителей? Что это даёт?

В гравитационной бетономешалке сложно провернуть смесь с водоцементным соотношением менее 0,6. Жесткие смеси крутят бетоносмесители принудительного действия, но они дорого стоят. Вот и приходится специально выбирать пропорции с большим содержанием цемента, чтобы на выходе получить фундамент, который не развалится через несколько лет.

А я готовлю самомес по рецепту ребят, которые занимаются изготовлением бетонных бассейнов. Пропорции бетона М350, на гранитном щебне фракции 5-20:

  • Цемент М400 – 20 л или 25 кг.
  • Песок речной, мытый – 30 л или 42 кг.
  • Щебень – 50 л или 67,5 кг.
  • Вода – 12 л.
  • Суперпластификатор – 0.2 л.

Раньше я заливал фундамент в пропорции 1:3:5, сейчас бы делал самомес в пропорции 1,5:3:5.

Строительная бадья для бетонных смесей ‘Туфелька’.

Устройство для перемещения сыпучих грузов — это кюбель. У нас вошло в обращение старое слово бадья, которое действительно больше подходит к обозначению описываемой конструкции.

Переносный бункер-бадья для растворной бетонной смеси.

Строительными организациями используются не один тип бадьи, которые отличаются между собой конструкцией и внутренним объёмом.

Описание с фрагментами личных чертежей бадьи для бетонной смеси ‘Туфелька’ предлагается в следующем описании.

Изготовление бадьи(кюбеля) основывалось на документах ГОСТа 21807-76 с соблюдением указанных параметров и рекомендаций.

Бадья для бетонной смеси типа ‘Туфелька’ пока что самая удобная в пользовании. Её загрузочное отверстие выполнено под размер для загрузки непосредственно с бетонного миксера или бетономешалки. Загрузка бетонного раствора производится, когда бадья находится в горизонтальном положении. Затвор в это время находится в закрытом состоянии. После загрузки бадья с раствором подаётся подъёмным краном или тельфером к месту технологического процесса, где рабочие используют бетонную растворную смесь дозировано или всю сразу.

Описание конструкции переносного бункера ‘Туфелька’ для бетонной смеси.

Бадья ‘Туфелька’ изготавливается объёмом от 0,5м 3 до 8м 3 . Самостоятельно можно изготовить бадью под любой необходимый объём.

Вот пример нашей бадьи для бетонного раствора.

Корпус бункера изготовлен из горячекатанного листового металла толщиной 6mm из стали марки ВСт3пс по ГОСТу 380. При изготовлении бадьи бо́льшего объёма толщину стенок необходимо увеличивать. Весь периметр корпуса усилен металлическим уголком 45х45х5(ВСтп3с Гост — 380), выполняющего роль рёбер жёсткости, а в нижней части конструкции бадьи рама из уголка выполняет роль крепёжной площадки под затворную заслонку. На одной из стенок корпуса бадьи расположена площадка под низковольтный электровибратор.

Заслонка затвора бадьи поворотная, сегментного типа, легко дозирует поступление бетонной смеси и надёжно удерживает бетонный раствор в бункере бадьи от самопроизвольного опорожнения. При движении заслонки не происходит её заклинивание от попадания в механизм единичных составляющих бетонного наполнителя(щебень, гравий, шлак,керамзит), так как заслонка во время закрывания скользит по направляющим шеи затвора и выталкивает наружу излишки раствора и всё попавшее в зазор между затворной заслонкой и краем шеи затвора.

Фиксатор рычага затвора на чертежах не указан. Он может быть любого типа.

Рычаг чем длиннее, тем легче, но тем и менее удобен. Короткий рычаг удобнее, но ним тяжело управлять затворным механизмом. Управление необходимо сделать таким, что бы усилие направленное на рычаг при закрытии затвора бадьи не превышало 6кгс(60Н).

Все конструктивные части бадьи, кроме бункера, сделаны съёмными и в любой необходимый момент их можно заменить или отремонтировать. Конечно, Ваша бадья ‘Туфелька’ может быть собрана на сварном соединении, но сразу предупрежу, что на стройке иногда инвентарь ломается. Упадёт бадья с некой высоты. Деформируется. А если она с раствором будет? Вот тут разборные соединения как раз к месту будут. Заме́ните или отремонтируете лишь повреждённую часть. Всё затрат меньше будет.

Как и другой строительный инвентарь бадью после эксплуатации необходимо очищать от раствора и обязательно мыть затвор и его механизм. Осмотреть внешне на предмет наличия трещин, надрывов и состояние подъёмных петель.

Напоминаю, чертежи любительские и сделаны для личного архива, но по просьбе, обращённой ко мне не один раз, делюсь со всеми его фрагментами.

Критерии выбора бадей для подачи бетона

При вдумчивом выборе бадьи для бетона обращают внимание на несколько основных параметров. Каждый из них имеет значение, но многое зависит и от особенностей, условий выполнения работы, поставленных задач

Основные факторы выбора бадей для бетонного раствора:

Основные факторы выбора бадей для бетонного раствора:

  • Емкость бункера – серия БН начинается с 0.5 кубических метров, серия БП – с 1. Градация объема составляет 0.2 кубических метра.
  • Толщина металла бадьи – важный параметр, особенно если конструкцию планируется использовать долго. Тонкий металл может не выдержать плотной смеси, быстро износится. Лучше выбирать бадью из максимально толстого металла.
  • Качество окраски и обработки всех поверхностей – атмосферные краски порошкового типа гарантируют герметичность покрытия минимум на 12 месяцев в любых условиях и долговечность всех деталей.
  • Комфорт в эксплуатации и транспортировке – так, мастера советуют при небольших объемах в 0.5 кубометра выбирать конструкцию типа «туфелька».

Вес самой бадьи – параметр важен не всегда, но и на него нужно обратить внимание. Дополнительные опции – полезными будут наличие площадки для эксплуатации вибратора (удастся быстрее выгружать бетон и понизить трудоемкость очищения бункера внутри). Тип механизма раскрытия челюстей затвора – актуально для неповоротных моделей, влияет на комфорт

Тип механизма раскрытия челюстей затвора – актуально для неповоротных моделей, влияет на комфорт

Отсутствие дефектов – важно при покупке б/у бадьи, и также для определения заводского брака. Наличие рукавов и насоса – важно в моделях типа «колокольчик/рюмка». Форма транспортирующих проушин – должны быть максимально удобными для произведения транспортировки бадьи кранами/вилочными погрузчиками

Форма транспортирующих проушин – должны быть максимально удобными для произведения транспортировки бадьи кранами/вилочными погрузчиками.

Если планируется разовая заливка или небольшой объем работ, можно арендовать бадью, что обойдется намного дешевле

Выбирая арендованную емкость, нужно обращать внимание на наличие/отсутствие вмятин, дефекты петель, повреждения покрытия. При условии реализации больших объемов работ мастера нередко используют одновременно два разнотипных изделия – каждую бадью устанавливают недалеко от формы и разгружают машину активнее

«Туфелька» актуальна для работы с сыпучими материалами (щебень, песок) при выполнении подушки для основания

Да и воронка у модели шире, чем и «рюмки»

«Туфелька» актуальна для работы с сыпучими материалами (щебень, песок) при выполнении подушки для основания. Да и воронка у модели шире, чем и «рюмки».

Бадьи для подачи бетона: виды и критерии выбора

Значительные объемы бетона или цементного раствора подаются в места их использования несколькими способами. Одним из самых распространенных способов подачи является перемещение бетона в специальных бадьях.

Виды бадей для бетона

На данный момент времени существует три вида бадей для подачи больших объемов бетона в места его непосредственного использования: «Туфелька», «Рюмка» и «Ящик растворный». Рассмотрим особенности каждого устройства подробнее.

Поворотное устройство для подачи бетона «Туфелька»

Бадья «Туфелька» представляет собой стальную емкость с изменяющейся геометрией, вмещающую в себя от 1 до 4 м3 раствора. Корпус емкости похож на усеченную пирамиду, напоминающую женскую туфельку. С одной стороны емкости имеется прямоугольный люк для загрузки бетона, а в районе вершины пирамиды расположен люк для выгрузки раствора закрытое специальным секторным затвором.

Основные конструктивные элементы:

  • Корпус – сварная конструкция из листовой стали усиленная стальными швеллерами. Для возможности перемещения корпус «Туфельки» оснащен двумя шарнирными приварными проушинами. На верхней поверхности имеется площадка для установки вибратора. Вибратор используется при временном хранении бетона и для очистки емкости от остатков материала;
  • Затвор – состоит из двух секций закрепленных шарнирно. Каждая секция имеет собственную рукоятку, фиксируемую в нерабочем положении специальным кольцом. В некоторых моделях «Туфельки» затвор открывается-закрывается штурвалом;
  • Привод секций;
  • Рама.

Загрузка «Туфельки» производится в горизонтальном положении, а перемещение и выгрузка в горизонтальном положении соответствующими грузоподъемными средствами, как правило, башенным краном.

Бадьи для подачи бетона конструкции «Рюмка»

«Рюмка» или «Колокольчик» является неповоротной вертикально стоящей конструкцией. Это бадья для бетона универсального назначения емкостью от 0,5 до 3 м3 материала.

Основные конструктивные элементы:

  • Корпус. Представляет собой сварной стальной бункер, для бетона состоящий из цилиндрической и усеченной конической части, только усеченной конической части или цилиндрической и усеченной пирамидальной. При этом цилиндрическая часть является загрузочным люком, а усеченная часть конуса или пирамиды – выгрузочным люком. В верхней части корпус имеет приварной усиливающий кольцевой пояс из швеллера или двух швеллеров. По периметру пояса приварены 4 проушины для крепления строп грузоподъемного устройства;
  • Подставка (опора). Имеет кольцевую форму с 4-мя стойками для приварки корпуса. Выполнена из швеллеров;
  • Насадка лоток. Служит для подачи бетона в места использования или раздачи в промежуточные емкости.

Основное отличие «Рюмки» от «Туфельки» – одинаковое загрузочное, транспортное и рабочее положение (вертикальное).

«Ящик растворный»

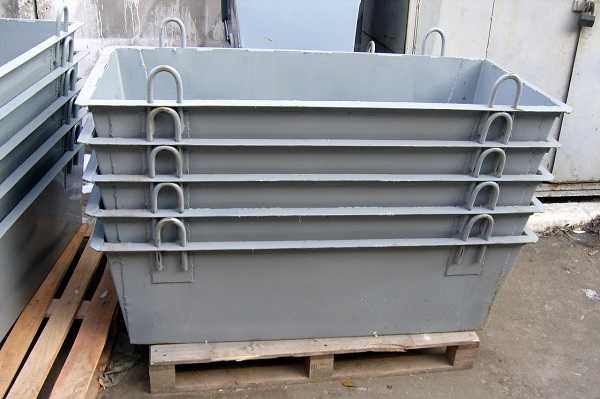

Существует три вида конфигураций данного изделия: «Ящик-совок», «Ящик-лодочка» и «Ящик-корыто».

  • «Ящик-совок» в зависимости от габаритов и толщины стального листа (2, 2,5 или 3 мм) имеет вместимость от 0,5 до 3 м3 материала. Представляет собой сварную прямоугольную, открытую вверху конструкцию, напоминающую детский совок. Боковые стенки «совка» усиливаются уголками, а верх имеет усиливающую отбортовку. По периметру отбортовки имеются 4 приварные проушины для перемещения. В нижней части тыльной стенки имеются 2 приварные проушины для опрокидывания емкости;
  • «Ящик лодочка» в зависимости от габаритов и толщины стального листа имеет вместимость от 0,25 до 0,5 м3 материала. Конструктивно представляет собой сварное корыто из стального листа выполненное в виде усеченной пирамиды. По примеру верха корыта имеется отбортовка и 4 приварные проушины для строповки и перемещения;
  • «Ящик-корыто» в общем случае имеет емкость 0,25-0,27 м3 материала. Имеет форму сварного корыта с четырьмя или двумя верхними приварными проушинами для перемещения.

Критерии выбора

Из описания следует, что самой простой, значит самой недорогой, но достаточно вместительной конструкцией являются все виды «Ящиков». В то же время самой удобной (с точки зрения транспортировки, загрузки-выгрузки и возможности перемещения сыпучих материалов) бадьей считается поворотная «Туфелька». «Рюмку» рекомендуется использовать в комплексе со средствами малой механизации: желобами, бетононасосами и подающими рукавами.

В общем случае есть смысл иметь на строительной площадке: «Туфельку», «Рюмку» и несколько «Ящиков» различной вместимости и конструкции, в зависимости от масштабности стройки и объема планируемых бетонных работ.

Критерии выбора

Из описания следует, что самой простой, значит самой недорогой, но достаточно вместительной конструкцией являются все виды «Ящиков». В то же время самой удобной (с точки зрения транспортировки, загрузки-выгрузки и возможности перемещения сыпучих материалов) бадьей считается поворотная «Туфелька». «Рюмку» рекомендуется использовать в комплексе со средствами малой механизации: желобами, бетононасосами и подающими рукавами.

В общем случае есть смысл иметь на строительной площадке: «Туфельку», «Рюмку» и несколько «Ящиков» различной вместимости и конструкции, в зависимости от масштабности стройки и объема планируемых бетонных работ.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
