Якорь на перфоратор. Замена или ремонт?

Конструкции якорей перфораторов разных типов

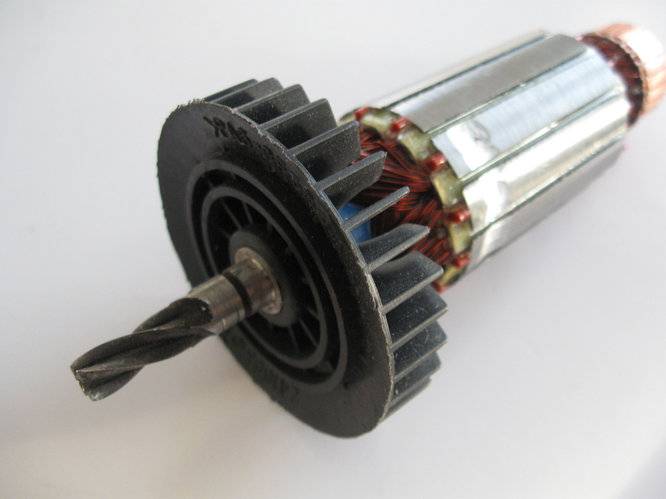

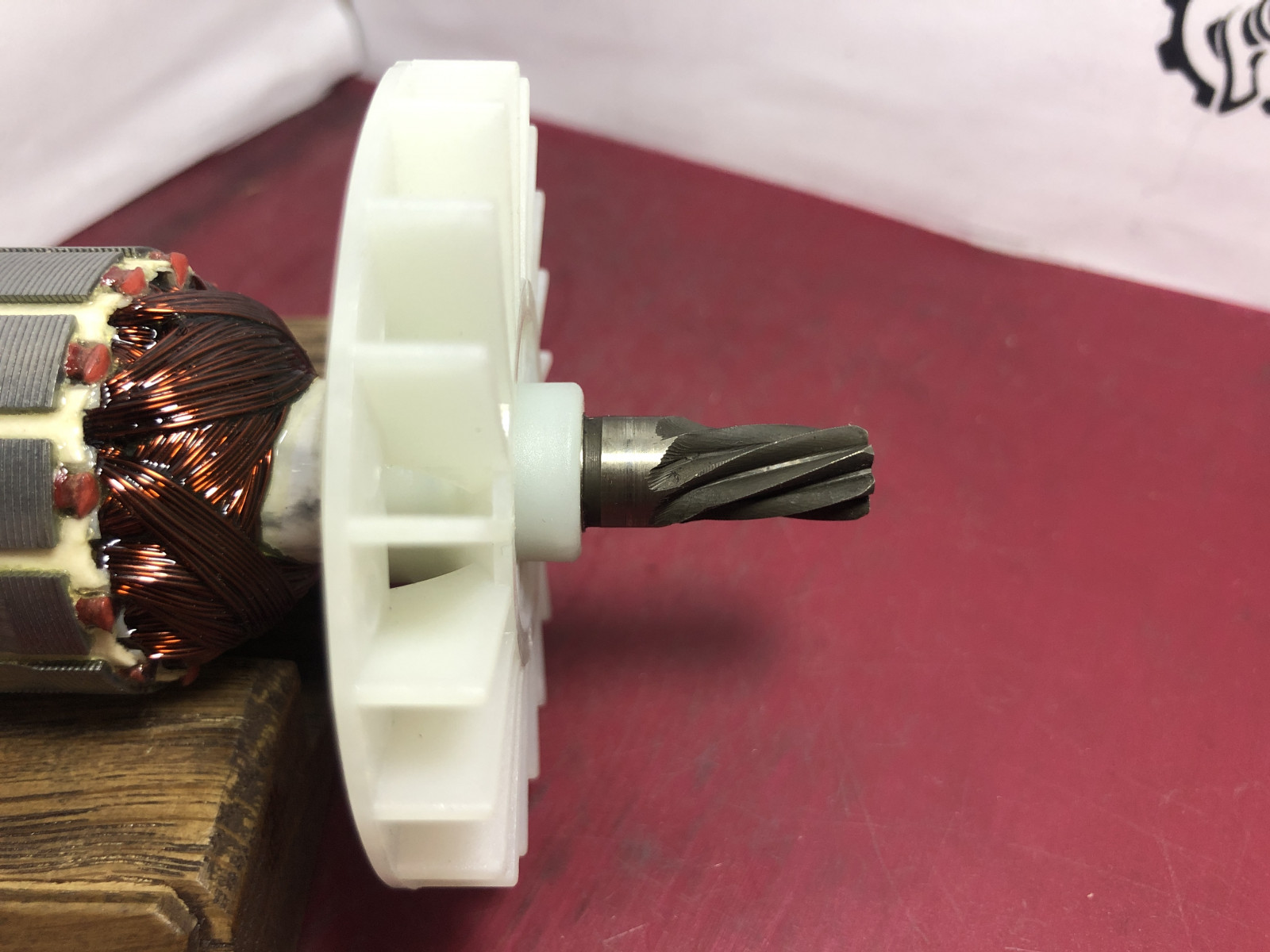

Якорь – вращающийся узел любого асинхронного двигателя. Учитывая, что при эксплуатации перфоратор испытывает значительное сопротивление разрушаемого с его помощью материала, нагрузки на ротор часто достигают экстремальных значений. Иногда они вызывают существенное уменьшение оборотов якоря, что приводит к немедленному выходу электродвигателя из строя.

Устойчивость якоря на перфораторе от сгорания определяется его конструкцией. Различают два типа якорей перфораторов:

С фазным ротором.
С короткозамкнутым ротором.

Короткозамкнутая обмотка якоря формируется стержнями, которые при сборке ротора укладываются в пазы его сердечника. При этом торцы стержней соединяются при помощи специального роторного кольца. Подвижные контакты в подобной конструкции отсутствуют, что положительно сказывается на долговечности узла.

Недостатком якоря такой конструкции является ограниченный пусковой момент, что относительно перфораторов требует ограничения по интенсивности применения в начальный момент времени после включения инструмента. Постоянно помнить об этом, естественно, невозможно, потому при невнимательном использовании перфоратора долговечность двигателя с короткозамкнутым ротором будет невысокой.

Проблема решается установкой на все перфораторы электродвигателей с короткозамкнутым ротором. Количество полюсов обмотки якоря в этом случае полностью соответствуют аналогичным параметрам для статора, а контакты каждой фазы выводятся во внешнюю цепь посредством углеграфитовых щёток. Замена щёток – сравнительно несложный процесс, который может (для техники, не находящейся на гарантийном обслуживании) производиться и самостоятельно. В остальных случаях стоит пользоваться услугами специалистов. Часто цена на такого рода услуги связана с необходимостью статической и динамической балансировки якоря на перфораторе, для чего используются специальная технология и оборудование.

Особенности напрессовки подшипника на якорь двигателя

После того, как вам удалось успешно снять подшипник с якоря, необходимо провести ряд нужных манипуляций перед сборкой оборудования. Если вы устанавливаете новые детали, необходимо, чтобы они точно по ширине, а также внутреннему и внешнему диаметру совпадали со старыми подшипниками

Важно, чтобы при монтаже внутрь изделия не попала грязь или пыль, ведь это может привести к коррозии, появлению сколов и разного рода повреждений. Насаживание подшипника на якорь происходит с помощью металлической трубы, которую предварительно нужно смазать. В процессе напрессовки важно следить, чтобы не было перекосов

Следует также соблюдать такие нюансы:

В процессе напрессовки важно следить, чтобы не было перекосов. Следует также соблюдать такие нюансы:

смазывать подшипники специальным густым веществом. Оно может быть влагостойким;
смазкой заполняется лишь ½ (для оборудования с вращением до 300 оборотов в минуту) или 1/3 (для более скоростных инструментов) подшипниковой камеры. Больше вещества накладывать не стоит, ведь все лишнее все равно выдавиться во время вращения.

Иногда процесс насаживания подшипника на якорь упрощается, если его предварительно нагреть в кипящем масле. Однако нужно быть очень осторожным в данном случае и следить, чтобы деталь не нагревалась выше 100 0С.

FakeHeader

Comments 218

Сегодня сделал то же самое, но более коряво, т.к. у меня руки-крюки)

главное что все получилось)))

проездил почти год, потом машину продал, с покупателем общаемся до сих пор, и до сих пор все работает

Просто и гениально!)

Подобная беда с генератором была на бывшей десятке. Колхозил колхозил с 3 регуляторами напряжения, но так толком ничего и не сколхозил. А вся беда была в контакных кольцах. На родных кольцах был износ и было решено поменять их. Купил кольца, поставил, припаял, заодно сменил подшипники, но фишка в том, что в продаже эти кольца такого г.ного качества, шершавые с элипсом. Шершавость я шкуркой убрал, а элипс нет. В итоге то и дело возникали проблемы с регулятором напряжения, то щетку от постоянной вибрации оборвало, генератор работал, но напряжение просело. Опять был колхоз с регуляторами. И снова не надолго. В итоге плюнул купил новый регулятор напряжения, поставил но проблемы исчезли не надолго. Контакные кольца как на твоем фото, уж очень хреново держатся на пластике. В итоге кольца стали болтаться, пришлось покупать новую контактную групу. При замене в очередной раз колец обломился поводок обмотки якоря. Дело в том, что на заводе обмотка якоря к контактным кольцам приваривается контактной сваркой, а когда снимаешь заводские кольца провод надо отрывать от сварки. В общем там все тютелька в тютельку, притык в притык. После того как обломился провод, я решил его наростить, единственно возможным вариантом туда подлезть было оборвать крыльчатку. Крыльчатку я сорвал, кольца поставил, провод напаял, но вот крыльчатку поставить назад проблема. Сперва думал отдать сварщику, чтобы точечной сваркой прихватил, но подумав что замена колец может быть еще отказался от сварки. Решил засверлить крыльчатку и якорь и в якоре нарезать резьбу М4

Но якрь сверлить нужно осторожно и не глубоко, дабы не просверлить железо насквозь и не повредить обмотку. Засверлил, нарезал, прикрутил, собрал и гена заработал опять, и опять не надолго. Колхоз с крыльчаткой нарушил балансировку, снова стали болтаться кольца на контактной группе

Снова замена конт. колец, убрал крыльчатку, собрал так. Поставил, он заработал, но через неделю или две снова сдох

Колхоз с крыльчаткой нарушил балансировку, снова стали болтаться кольца на контактной группе. Снова замена конт. колец, убрал крыльчатку, собрал так. Поставил, он заработал, но через неделю или две снова сдох.

ИТОГ плюнул я на все, пошел в магазин и за 3200 купил новый генератор на 140 А с каким то там микропроцессорным регуляторором напряжения. Поставил и забыл все проблемы. По БК напряжение было стабильно 14,2-14,6 В. Включенный ближний + дальний + печка + мафон + обогрев стекла = 14,1-14,2 В.

Старый генератор так и валяется. На его восстановление спустил около 200 р. на подшипники, менял сам есть съемник. 70+90+100 = 260 р. трижды купленные контактные кольца. 270 р. регулятор напряжения. Сверла 3,7 мм — 2 шт. — 40 р. + метчик М4 — 30 р. прикрутить крыльчатку = 70 р. В итоге 800 рублей коту под хвост.

сделать тоже можно по разному.я думаю что моя кухня прослужит долго)) вопрос только по графитовой щетке. она сотрется быстро

поверь, в брянской области есть такие населенные пункты, где такого точно не найти. во всяком случае при объяснении продавцам того, что мне нужно-на меня в 4 магазинах посмотрели круглыми глазами)))

Если в Брянской обл. нет — то заедь в Беларусь, в любом автомагазине найдешь

до беларуси ехать 400 километров. не дороговато ли коллектора обойдутся?

основная проблема это то что около 90% генераторов (и 100% генераторов за последние 7 лет) идут с меднографитовыми щётками- они то и убивают генератор если использовать щётки из чистого графита то ресурс генератора увеличивается втрое, при уменьшении ресурса самих щёток всего вдвое вот и считайте НИКОГДА не используйте МЕДНОГРАФИТОВЫЕ щётки

Это в корне неправильное и некомпетентное суждение. Щетки графитовые — применяются в электроинструментах (переменка 220В), имеют высокое внутреннее сопротивление В генераторах же применяются только! меднографитовые щетки, имеющие низкое сопротивление. Токосъемные кольца (как и щетки) — в конструкции генератора являются заменяемыми элементами.

Коллекторный двигатель

Коллекторный двигатель в плане поломок и ремонтных работ немного отличается от асинхронного.

В большинстве ситуаций наиболее частые причины поломки электродвигателей здесь носят механический характер.

К примеру, довольно часто засоряются контакты двигателя. А также изнашиваются графитовые щетки, за счет которых и происходит работа. Все это и решается очень просто — контакты требуют полноценной прочистки, а щетки замены на новые.

Проверка сопротивления должна проводиться по всей обмотке. Для этого после выведения показаний их записывают, а щупы немного передвигают.

Так считываются показания сопротивления электрического тока по всей окружности. При нормальной работе двигателя все показания по окружности будут примерно одинаковыми. Допускается некоторое минимальное отклонение.

Основные неисправности, причины их появления и методы ремонта

Для упрощения задачи поиск неисправности и ремонт необходимо выполнять системно. Не надо спешить разбирать инструмент. Сначала определимся с типом неисправности. Самая главная неприятность – болгарка не включается. Что необходимо проверить:

Исправность сетевой розетки;
Исправность соединительной вилки;
Целостность соединительного провода.

Якорь электродвигателя + (Видео)

Если эти элементы исправны, то осматриваем контактные щетки. Щетки служат для передачи питающего напряжения на контакты коллектора электродвигателя. К этим контактам припаяны обмотки якоря. Если одна из щеток не контачит или вообще обломана, то электрический ток не будет поступать на обмотку и болгарка работать не захочет.

Для того чтобы осмотреть состояние щеток необходимо:

Найти на корпусе две соосные резьбовые заглушки;
Аккуратно открутить их;
Извлечь щетки.

Щетки подпружинены, поэтому надо постараться не потерять пружинки. Извлеченные щетки должны быть одинакового размера. На них будет некоторый износ, но не должно быть сколов и поперечных трещин, которые могли бы нарушить контакт.

Если щетки в нормальном состоянии, то придется осмотреть якорь двигателя. Этот узел только называется якорем, а на самом деле с якорем не имеет абсолютно ничего общего. Это центральный вал двигателя, на котором размещена обмотка и коллекторный венец. Иногда из-за больших нагрузок между щетками и контактами коллектора возникает сильная искра. В результате медные контакты покрываются слоем окислов и ток не проходит на обмотку.

Что необходимо сделать, чтобы привести якорь в порядок? Надо взять обычную белую резинку, которой пользуются чертежники и любители порисовать. Уголком резинки надо потереть контакты. Пленка из окислов должна очиститься и засиять медным блеском.

Если и эта операция не дала результатов, то необходимо вскрыть корпус болгарки и осмотреть состояние внутренних проводов, фазосдвигающего конденсатора и обмотки. Обмотка должна иметь ровный цвет лака, которым покрывают обмоточный провод. Потемнение или почернение провода или его участков свидетельствует о коротком замыкании обмотки. Эту неисправность своими руками устранить сложно, потребуется замена якоря.

https://youtube.com/watch?v=CG4_iK00mYo

Ремонт редуктора + (Видео)

Задача редуктора – передать вращение вала электродвигателя к диску болгарки. Причем, поскольку у нас угловая шлифовальная машина, то и редуктор у нас угловой. Чтобы его осмотреть необходимо:

Снять диск, если он был установлен;
Снять защитный кожух;
Выкрутить четыре винта на корпусе редуктора.

После этого редуктор должен выйти из корпуса. Неисправностей здесь немного:

Поломка или значительный износ зубьев шестерен;
Поломка вала;
Отсутствие фиксации шестерен на валах.

Вышедшие из строя элементы редуктора необходимо заменить. Замена шестерни ничего сложно не представляет. Затем редуктор смазывается хорошим слоем густой смазки и устанавливается на место.

https://youtube.com/watch?v=yggci_xpxLA

Ремонт статора болгарки + (Видео)

Статором называют ту часть электродвигателя, которая неподвижно закреплена в корпусе. Она предназначена для создания электромагнитного поля, в котором вращается якорь.

Основная неисправность статора – обрыв обмотки или ее сильный перегрев. Чем опасен перегрев? При перегреве обмоточных проводов перегревается и защитный изоляционный лак, который их покрывает. Нарушение лаковой изоляции приводит к короткому замыканию витков обмотки.

Даже замыкание одного витка обмотки полностью выводит болгарку из строя. Обмотка сразу же начинает перегреваться и дымить. Вал вращается медленно или вообще перестает вращаться.

Чтобы отремонтировать статор придется менять обмотки на новые или перематывать. Но перемотка статора – процедура не для новичков.

https://youtube.com/watch?v=qm-gQu0SEqk

Как заменить подшипник перфоратора в домашних условиях?

Такой инструмент должен бережно эксплуатироваться, по всем правилам. Своевременно делайте профилактику, проверяйте, все ли узлы в устройстве функционируют нормально.

Если перестанете обращать внимание на мелкие признаки, механизм быстро сломается. Но даже при правильной эксплуатации иногда случаются поломки. В этой статье мы разберемся, какие бывают неисправности, все ли из них возможно исправить самостоятельно

В этой статье мы разберемся, какие бывают неисправности, все ли из них возможно исправить самостоятельно.

Очень много неполадок возможно устранить своими руками в домашних условиях. Единственным исключением являются проблемы с двигателем. Здесь потребуются определенный опыт и знания. Я расскажу вам, как узнать, что сломано, и как это исправить.

Как заменить подшипник перфоратора в домашних условиях?

Если перестанете обращать внимание на мелкие признаки, механизм быстро сломается. Но даже при правильной эксплуатации иногда случаются поломки

В этой статье мы разберемся, какие бывают неисправности, все ли из них возможно исправить самостоятельно.

Анкерные конструкции различных типов буровых установок

Якорь. Это вращающаяся единица любого асинхронного двигателя. Учитывая, что во время работы перфоратор испытывает значительное сопротивление разрушаемому им материалу, нагрузки на ротор часто достигают необычайных значений. Иногда они вызывают значительное снижение скорости вращения клапана, что приводит к немедленному выходу двигателя из строя.

Сопротивление фитингов на перфораторе от сгорания определяется его конструкцией. Существует два типа перфорационных анкеров:

С фазным ротором.
Белки роторных клеток.

Короткое замыкание обмотки якоря образовано стержнями, которые при сборке ротора вписываются в пазы его сердечника. В этом случае концы стержней соединены специальным кольцом ротора. Эта конструкция не имеет подвижных контактов, что положительно сказывается на долговечности сборки.

Недостатком якоря данной конструкции является ограниченный пусковой момент, что по отношению к перфораторам требует ограничения интенсивности использования в начальный момент времени после включения инструмента. Конечно, это невозможно иметь в виду, поэтому, если вы будете небрежно использовать перфоратор, долговечность белково-клеточного мотора будет низкой.

Задача решается путем установки электродвигателей протеиновых клеток на все вращающиеся молоты. Количество полюсов обмотки якоря в этом случае полностью соответствует одинаковым параметрам статора, а контакты каждой фазы выводятся во внешнюю цепь с помощью углеграфитовых щеток. Замена щетки. Это относительно простой процесс, который вы можете выполнить (для негарантийного оборудования) самостоятельно. В остальных случаях вам следует воспользоваться услугами специалистов. Зачастую цена такого вида услуг связана с необходимостью статической и динамической балансировки якоря на сверле, в котором используются специальные технологии и оборудование.

Вероятные поломки, почему появляются, как исправить

Для удачного самостоятельного ремонта электрического перфоратора предварительно необходимо определить неисправности визуально, снаружи.

Инструмент перестал бить.

Перфоратор переключен в ударный режим, но не бьет, хотя в это время происходит вращение бура. В этом случае, с большой вероятностью можно диагностировать неисправность плавающего подшипника. Скорее всего, его придется заменить на новый.

Еще одной причиной такой поломки может быть неисправность в работе механизма удара. При работе иногда происходят перегрузки, и боек из стали разламывается. Удар механизма ослабляется, а потом совсем приостанавливается. Поменяйте сломанный боек.

Последней возможной причиной является поршневая система в перфораторе. Иногда требуется замена гильзы или поршня.

Агрегат перестал вращаться и сверлить.

Вы включаете режим по сверлению, патрон при этом не двигается. Прислушайтесь к звукам, которые издает инструмент. Вы слышите сильный гул, значит, ротор не вращается. Ротор располагается в середине редуктора. Чтобы узнать, что произошло с мотором, необходимо разобрать механическую составляющую перфоратора.

В случае отсутствия гула в двигателе есть вероятность выхода из строя мотора. Снимите приборную крышку и определите, что могло привести к этой поломке. Нет ли обрыва на цепях питания, не сломана ли пусковая кнопка, или было короткое замыкание.

Из патрона вылетает бур.

Это может происходить по причине слишком долгого использования перфоратора. Такие неисправности очень опасны, могут пострадать окружающие люди. Этим инструментом категорически запрещено пользоваться.

Причиной является поломка патрона. Желательно сделать разборку патрона и узнать, где неисправность. Может быть, произошла деформация шариков, или кольцо ограничителя выработалось, возможно проблема в пружине фиксации.

Когда вы сделаете замену испорченных запасных частей, все проблемы будут решены, и прибор заработает в нормальном, безопасном режиме.

Ремонт электрической части перфоратора

На проблемы с электрической частью перфоратора указывают: сильное искрение щёток, отсутствие реакции электродвигателя при нажатии на кнопку запуска, появление дыма и запаха гари при работе инструмента. Иногда мотор не набирает максимальные обороты, резко падает частота вращения двигателя, или он останавливается при небольших нагрузках, работает в импульсном режиме – частота вращения двигателя самопроизвольно изменяется даже без нагрузки.

Замена щёток двигателя

Об износе щёток свидетельствует повышенное искрение, характерный запах гари, нагрев щёткодержателей, плохой контакт – мотор иногда не запускается, самопроизвольно останавливается. Ещё одна причина – щётки искрят не только в зоне контакта с коллектором, а по всей его площади.

Для проверки работоспособности электромотора измеряется сопротивление противоположных контактов – пластин. Если оно одинаково – с обмотками всё в порядке, в ином случае возможно:

короткое замыкание – падение сопротивления;
обрыв провода – бесконечное или очень большое сопротивление.

Прозвонка якоря

Для замены щёток в сторону отводится прижимная пружина.

Выталкивание щёток

Контакты щёток отключаются от статора, и старые комплектующие извлекаются из посадочных мест – щёткодержателей. Коллектор – пластины, с которыми соприкасаются графитовые щётки и щёткодержатели –тщательно очищается от гари неметаллическим предметом, например, сухой салфеткой. Новые щётки устанавливаются в щёткодержатели и прижимаются пружинами – они ставятся на место при помощи отвёртки.

Замена щёток

Замена кнопки старта

Снимается задняя крышка корпуса, из него извлекается старый переключатель, отсоединяются провода. Часть контактов отсоединяется после откручивания болтиков, часть – посредством хитрости. В отверстие возле контакта вставляется шило или шпилька для разблокировки провода.

Разборка кнопки

Контакты проводов просто вставляются в посадочные места нового переключателя. Фиксируется они автоматически. Где предусмотрено зажатие болтом, провод вставляется в отверстие, и болт зажимается отвёрткой, но не шуруповёртом.

Сборка кнопки

Работоспособность кнопки можно проверить без сборки устройства. После стоит внимательно осмотреть все электрическое компоненты на предмет поврежденных мест пайки, окислов, вздувшихся конденсаторов, следов гари.

Разбираем редуктор, проверяем состояние подшипника

Для определения поломки редуктора, его требуется разобрать.

Корпус из пластика снимается. Все поверхности аккуратно очистите от предыдущей смазки.

Отсоедините от редукторного корпуса растровую втулку, вал шестеренки, гильзу, имеющую поршень, и подшипник, называемый плавающим.

Этот подшипник, имеющий смешное название пьяный из-за своих качеств, находится в редукторном корпусе, и прикреплен скобой. Эту скобу попробуйте выжать плоской отверткой. Достаньте подшипник, осмотрите его. Если он пришел в негодность, замените на новую деталь.

Есть еще один интересный момент, не пропустите его. В середине этого подшипника есть второй, игольчатый. На нем двигается шестерня привода. Основную нагрузку при ударном моменте получает подшипник игольчатый. В результате чего он чаще всего ломается, и требует замены.

$Замена подшипника на якоре перфоратора. makita 2450 странно гудит \ про резинки / замена подшипника \ ремонт перфораторов макита$

Втулка растра имеет в наличии болт, он прикреплен в середине кольцом стопора из металла. По обеим сторонам располагаются прорези. Через них можно добраться до механизма стопора.

Снимите фиксирующее кольцо. Теперь болт удара легко достается. Когда вы меняете или ремонтируете ударный болт, меняйте и втулку из резины для уплотнения. Все устройство будет достаточно герметичным. Ударные детали тщательно обработайте смазочными материалами, не пропуская ни одной.

Необходимые инструменты

Мультиметр Зубр. Фото 220Вольт

Для перемотки обмоток ротора требуются следующие основные материалы, инструменты и приспособления.

1. Перемотка может осуществляться двумя способами:

полностью в ручном режиме без применения какой-либо оснастки;
производительность сильно повышается с применением простейших приспособлений.

2. Мультиметр или другие приборы.

3. Пользователь должен уметь обращаться с электрическим паяльником.

4. Наличие обмоточного провода, диаметр которого должен соответствовать проводу вышедшему из строя.

5. Электроизоляционный картон или другой подобный материал.

6. Наждачная бумага, текстолитовые пластины, дерево мягких пород и другие материалы для выполнения вспомогательных работ.

7. Эпоксидная смола или другой пропиточный лак.

8. Другой слесарный инструмент: молотки, набор отверток, ножовочные полотна, острые предметы, типа хорошо заточенного ножа, зубила и другие инструменты.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
Недопустима работа электроперфоратора в холостом режиме.
Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Какснятьподшипник с якоря электроинструмента: несколько дельных советов

Сегодня у многих домашних умельцев и профессиональных мастеров есть целый арсенал электроинструментов, которые помогают справляться с бытовыми и ремонтно-строительными задачами. Перфораторы, лобзики, болгарки, дрели – все они существенно упрощают и ускоряют работы. Однако случается, что электроинструмент выходит из строя. Не стоит спешить и отправлять его на помойку из-за этого. В связи с интенсивной эксплуатацией детали изнашиваются, соответственно оборудование не может работать в нормальном режиме. Если знать, как снять подшипник с якоря электроинструмента, можно продлить жизнь своему “помощнику”. Своевременная замена и смазка деталей позволяет эксплуатировать прибор в течении более продолжительного времени.

Главная задача двигателя электроинструмента. это вращение

Якорь является той важной частью прибора, которая заставляет рабочий механизм вращаться. Срок эксплуатации детали зависит от мощности и частоты вращения, а также активности применения оборудования

Чтобы уменьшить трение во время движения деталей, нужны подшипники. Именно они обеспечивают плавное вращение и улучшают ход рабочего механизма электроинструмента. Если за подшипниками следить и своевременно смазывать, срок их службы увеличивается в несколько раз.
