Подшипники

Содержание

На сегодняшний день не единой системы, которая бы описывала технические условия  и технические обозначения подшипников. Все обозначения, которые существуют в настоящее время, можно разделить, условно конечно, на российскую систему и зарубежную системы. При этом российская система руководствуется строго ГОСТами, а зарубежные производители имеют ещё и свои отдельные подсистемы.

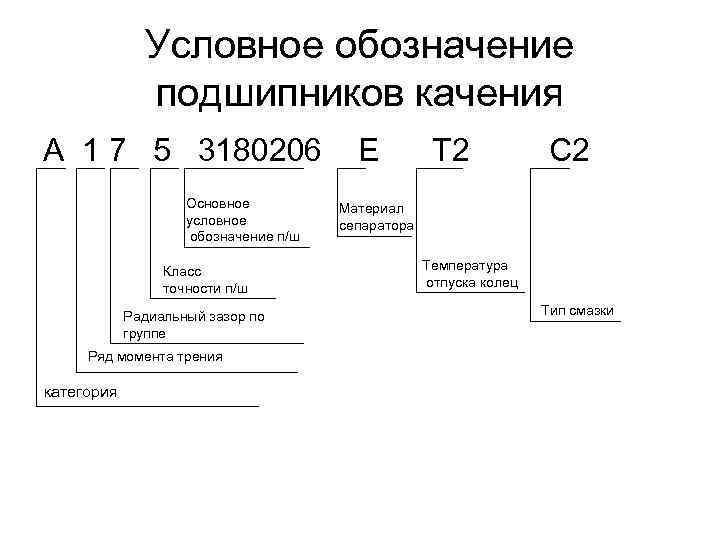

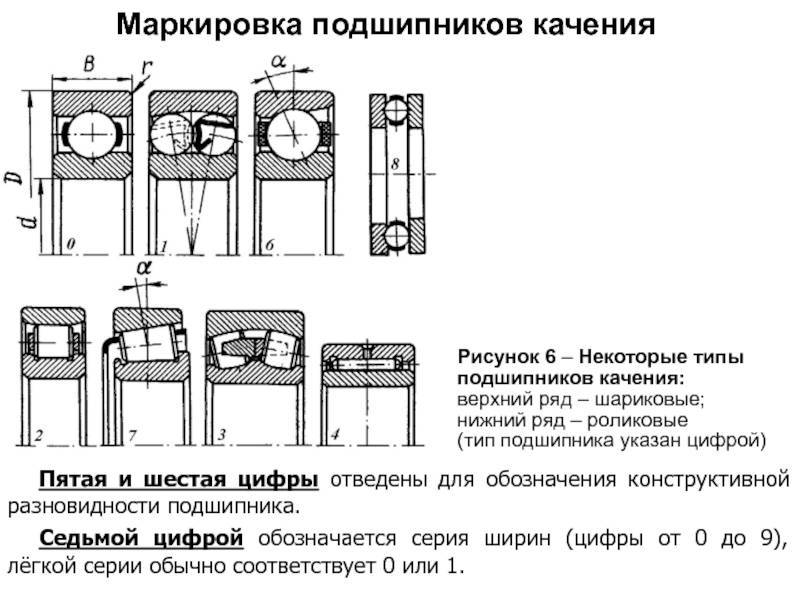

Подшипники, производимые в России должны соответствоватьтребованиям по условным обозначениям подшипников, которые указаны в ГОСТ 3189-89 (http://www.internet-law.ru/gosts/gost/28532). В маркировку включаются основное обозначение, состоящее из семи цифр (в случае, если значение признаков нулевое, они не указываются и значение сокращается) и знаков дополнительных признаков, устанавливаемых слева или справа от основных. Правые дополнительные знаки начинаются с буквы, а левые отделяются тире. Читать маркировку необходимо справа налево.

Перечень стандартов ГОСТ относящихся к подшипникам.

ГОСТ 520-2002 Подшипники качения. Общие технические условия.

ГОСТ 520-2011 Подшипники качения. Общие технические условия.

ГОСТ 831-75 Подшипники шариковые радиально-упорные однорядные. Типы и основные размеры.

ГОСТ 832-78 Подшипники шариковые радиально-упорные сдвоенные. Типы и основные размеры.

ГОСТ 2893-82 Подшипники качения. Канавки под упорные пружинные кольца. Кольца упорные пружинные. Размеры.

ГОСТ 3189-89 Подшипники шариковые и роликовые. Система условных обозначений.

ГОСТ 3325-85 Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки.

ГОСТ 3395-89 Подшипники качения. Типы и конструктивные исполнения.

ГОСТ 3478-79 Подшипники качения. Основные размеры.

ГОСТ 3722-81 Подшипники качения. Шарики. Технические условия.

ГОСТ 4252-75 Подшипники шариковые радиально-упорные двухрядные. Основные размеры.

ГОСТ 4657-82 Подшипники роликовые радиальные игольчатые однорядные. Основные размеры. Технические требования.

ГОСТ 5721-75 Подшипники роликовые радиальные сферические двухрядные. Типы и основные размеры.

ГОСТ 6364-78 Подшипники роликовые конические двухрядные. Основные размеры.

ГОСТ 6870-81 Подшипники качения. Ролики игольчатые. Технические условия.

ГОСТ 7242-81 Подшипники шариковые радиальные однорядные с защитными шайбами. Технические условия.

ГОСТ 7634-75 Подшипники радиальные роликовые многорядные с короткими цилиндрическими роликами. Типы и основные размеры.

ГОСТ 7872-89 Подшипники упорные шариковые одинарные и двойные. Технические условия.

ГОСТ 8328-75 Подшипники роликовые радиальные с короткими цилиндрическими роликами. Типы и основные размеры.

ГОСТ 8419-75 Подшипники роликовые конические четырехрядные. Основные размеры.

ГОСТ 8530-90 Подшипники качения. Гайки, шайбы и скобы для закрепительных втулок. Технические условия.

ГОСТ 8545-75 Подшипники шариковые и роликовые двухрядные с закрепительными втулками. Типы и основные размеры.

ГОСТ 8882-75 Подшипники шариковые радиальные однорядные с уплотнениями. Технические условия.

ГОСТ 8995-75 Подшипники шариковые радиально-упорные однорядные с одним разъемным кольцом. Типы и основные размеры.

ГОСТ 9592-75 Подшипники шариковые радиальные с выступающим внутренним кольцом. Технические условия.

ГОСТ 9942-90 Подшипники упорно-радиальные роликовые сферические одинарные. Технические условия.

ГОСТ 13014-80 Втулки стяжные подшипников качения. Основные размеры.

ГОСТ 18572-81 Подшипники роликовые с цилиндрическими роликами для букс железнодорожного подвижного состава. Основные размеры.

ГОСТ 18854-94 Подшипники качения. Статическая грузоподъемность.

ГОСТ 18855-94 Подшипники качения. Динамическая расчетная грузоподъемность и расчетный ресурс (долговечность).

ГОСТ 20531-75 Подшипники роликовые игольчатые радиально-упорные комбинированные. Технические условия.

ГОСТ 22696-77 Подшипники качения. Ролики цилиндрические короткие. Технические условия.

ГОСТ 23179-78 Подшипники качения радиальные шариковые однорядные гибкие. Технические условия.

ГОСТ 23526-79 Подшипники роликовые упорные с цилиндрическими роликами одинарные. Типы и основные размеры.

ГОСТ 24208-80 Втулки закрепительные подшипников качения. Основные размеры.

ГОСТ 24297-87 Входной контроль продукции. Основные положения.

ГОСТ 24696-81 Подшипники роликовые радиальные сферические двухрядные с симметричными роликами. Основные размеры.

ГОСТ 24810-81 Подшипники качения. Зазоры.

ГОСТ 24850-81 Подшипники шариковые радиальные однорядные с двумя уплотнениями, с широким внутренним кольцом и сферической наружной поверхностью наружного кольца. Основные размеры.

ГОСТ 24955-81 Подшипники качения. Термины и определения.

ГОСТ 25255-82 Подшипники качения. Ролики цилиндрические длинные. Технические условия.

ГОСТ 25256-82 Подшипники качения. Допуски. Термины и определения.

ГОСТ 25455-82 Подшипники качения. Втулки закрепительные и стяжные. Технические условия.

ГОСТ 27057-86 Подшипники упорные роликовые конические одинарные. Основные размеры.

ГОСТ 27365-87 Подшипники роликовые конические однорядные повышенной грузоподъемности. Основные размеры.

ГОСТ 28428-90 Подшипники радиальные шариковые сферические двухрядные. Технические условия.

ГОСТ 9013-59 Металлы. Методы измерения твердости по Роквеллу.

ГОСТ 3635-78 Подшипники шарнирные. Технические условия.

ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) Подшипники качения. Методы измерения вибрации. Основные положения.

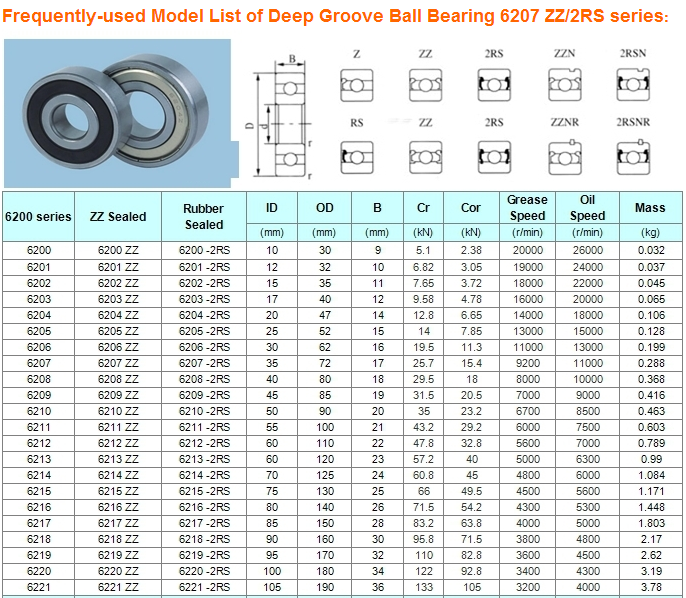

Шарикоподшипники радиальные однорядные

Самая популярная разновидность подшипников качения. Часто используются в конструкциях самой разнообразной аппаратуры. В ее числе валики картонных машин, редукторы, электромоторы. Используются для противодействия радиальным нагрузкам, но могут быть готовы также к восприятию двусторонних осевых нагрузок. Часто их используют исключительно для осевых нагрузок, в особенности если число оборотов вала велико и упорные подшип­ники использовать нельзя. Если радиальный зазор увеличивается, то возможности осевой грузоподъемности подшипника также становятся больше, поскольку в этой ситуации подшипники обретают характеристики радиально-упорных. Возможна работа подшипников, в случае если относительный перекос внутреннего и наружного колец не больше 20°.

Что касается корпуса подшипников качения, то выполняется он чаще всего из серого чугуна. Материалом для сепараторов подшипников однорядных является стальная штамповка или антифрикционные материалы типа текстолита, латуни, бронзы, дюралюминия. В последние время для производства сепараторов используют полиамидные смолы. Если подшипники имеют высокий класс точности и массивные точеные сепараторы, центровка которых происходит по наружному кольцу при использовании эффективных режимов смазки, тогда возможна их работа даже на скоростях вращения, которые превосходят предельные, описанные в справочниках.

Конструктивные виды радиальных подшипников однорядных:

• имеющие одну защитную шайбу;
• имеющие две защитных шайбы;
• имеющие канавку на наружном кольце и уста­новочное кольцо;
• имеющие установочное кольцо и защитную шайбу;
• имеющие одностороннее и двустороннее уплотнение;
• имеющие канавку для ввода шариков без сепаратора.

Магнитные подшипники

Магнитные подшипники, которые все чаще применяют в различных машинах и механизмах работает на основании принципа магнитной левитации. В результате реализации этого принципа в подшипниковой опоре отсутствует контакт между валом и корпусом подшипника. Существуют активное исполнение и пассивное.

Активные изделия уже в массовом производстве. Пассивные, пока еще находятся на стадии разработки. В них, для получения постоянного магнитного поля применяют постоянные магниты типа NdFeB.

Использование магнитных подшипников предоставляет потребителю следующие преимущества:

• высокая износостойкость подшипникового узла;
• применение таких изделий, возможно, в агрессивных средах в большом диапазоне внешней температуры.

Бесконтактный магнитный подшипник

В то же время использование таких узлов влечет за собой некоторые сложности, в частности:

В случае пропадания магнитного поля, механизм неизбежно понесет повреждения. Поэтому для бесперебойной и безаварийной работы проектировщики применяют так называемые страховые подшипники. Как правило, в качестве страховочных применяют подшипники качения. Но они в состоянии выдержать несколько отказов системы, после этого требуется их замена, так будут изменены их размеры.

Создание постояннодействующего, а главное, устойчивого, магнитного поля сопряжено с созданием больших и сложных систем управления. Такие комплексы вызывают сложности с ремонтом и обслуживанием подшипниковых узлов.

Излишнее тепловыделение. Оно обусловлено тем, что обмотка нагревается в результате прохождения через нее электрического тока, в некоторых случаях, такой нагрев недопустим и поэтому приходится устанавливать системы охлаждения, что, разумеется, приводит к усложнению и удорожанию конструкции.

Стандарты устройств скольжения

Подшипники любой разновидности — изделия прежде всего стандартные. В противном случае подобрать подобное устройство для того или иного механизма было бы крайне сложно.

По каким же нормативам изготавливаются подшипники? ГОСТ регулирует не только собственно размеры подобных изделий, но и, к примеру, условные обозначения их конструктивных элементов и многие другие параметры. Какие именно нормативные документы регулируют изготовление устройств скольжения, можно посмотреть в представленной ниже таблице.

ГОСТ для подшипников скольжения

Норматив	Какой ГОСТ регулирует
Сокращения и условные обозначения	7904-1
Параметры для расчета	4378-4
Стандарты для втулок из медных сплавов	4379-2006, 29201-91
Конструктивные особенности и подшипниковые материалы	4378-1
Размеры и типы колец	28801-90
Размеры керамических втулок	2795-2001
Размеры и виды втулок, типы спекаемых материалов	24833-81
Определения и термины для подшипников механизмов и машин	18282-88

Какие бывают виды и типы подшипников

Все сборочные узлы можно классифицировать по принципу работы. Две основные группы составляют приборы, обеспечивающие покачивание и скольжение. Именно их чаще всего используют в машиностроении. Первая может быть представлена шариковыми и роликовыми устройствами.

Отдельное внимание заслуживают магнитные конструкции. Принцип их работы отличен от остальных, и используют их реже

К тому же в силу функциональных особенностей они должны сопровождаться запасными узлами

К тому же в силу функциональных особенностей они должны сопровождаться запасными узлами.

Подшипники – это детали, помогающие получать от машины максимальный КПД, сохраняя ее работоспособность без специального ремонта и обслуживания.

Опоры скольжения

Эта группа деталей позволяют свободно скользить при трении двух соприкасающихся поверхностей. При этом используются разные смазки – масла, вода, химические вещества, графит и некоторые газы. Конструктивно такие приспособления могут быть как целостными, так и разборными. Производятся в комплекте со втулкой и соединяющей частью.

Устройства по типу качения

Такие узлы делают в виде двух колец, тел, обеспечивающих эффект покачивания, и сепаратора. Изготавливаются согласно установленной стандартизации, что позволяет использовать их в большинстве автомобилей, сложной технике и самолетах.

Шарикоподшипники

Функционально входят в группу узловых частей, работающих по принципу качения. Шариковые тела располагаются на поверхности наружных колец деталей. Во время работы создают небольшой момент трения, а значит практически не ограничивают скорость вращения.

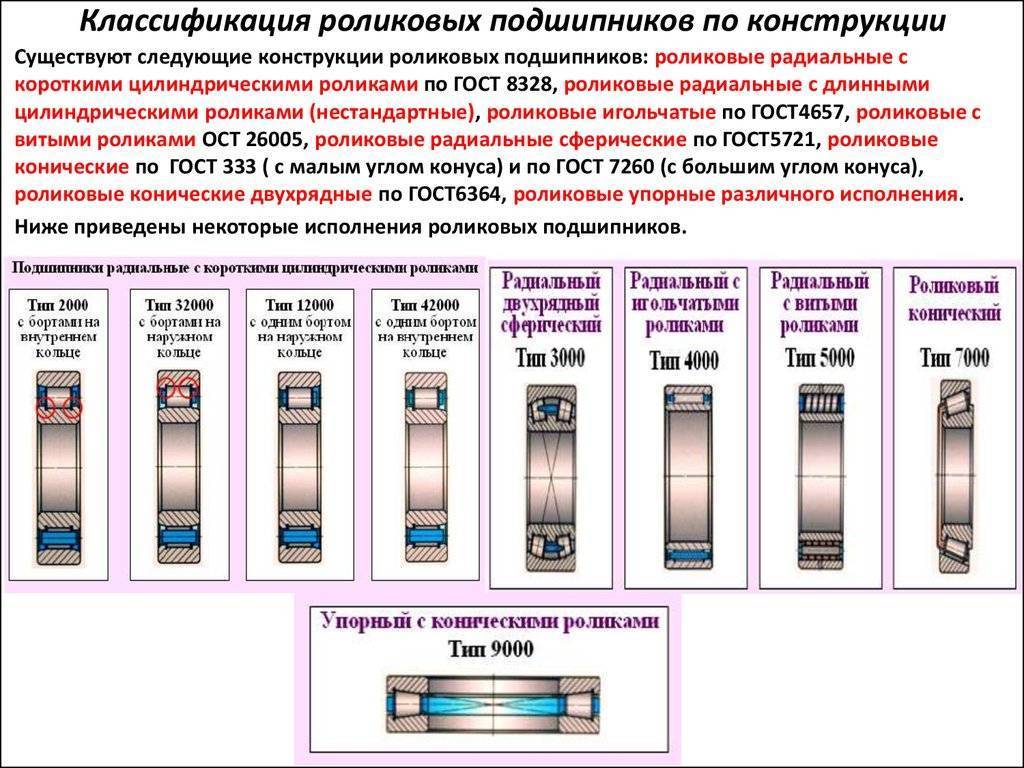

Роликоподшипники

Входят в группу качения, но в их основе шарики заменены на ролики. Это позволяет им выдерживать гораздо большие нагрузки. Такая работоспособность высоко ценится при конструировании промышленных станков и железнодорожном строении.

Магнитные опоры

Работают по принципу левитации притяжения, обеспечивая полную бесконтактность двух соседних частей. Могут использоваться в условиях агрессивной окружающей среды, но пока не так распространены, как уже перечисленные виды. Если не подстраховывать такую конструкцию другой, более традиционной, можно в одночасье потерять всю машину.

Шарикоподшипники с уплотнением

Широко используются подшипники, имеющие двустороннее уплот­нение. Оно представляет собой резиновую мембра­ну. Узлы, где применено это уплотнение, характеризуются неплохой герметичностью. Как следствие, заводская смазка не вытекает и исключается попадание в нее сторонних частиц. Сепараторы таких шарикоподшипников обычно точеные текстолитовые или бронзовые. Хотя уплотнение их и контактного типа, они имеют возможность работы на повышенных скоро­стях вращения.

Шарикоподшипники с уплотнением часто используются в опорах электродвигателей. В этих узлах щеточная пыль выделяется настолько интенсивно, что способна быстро приводить к поломке шарикоподшипников других типов.

Система допусков и посадок

Подшипники качения получили широкое распространение. Они производятся на специальных заводах и имеют полную взаимозаменяемость по поверхностям, которые определяются диаметрами колец: D – внешним диаметром внешнего кольца и d – внутренним диаметром внутреннего кольца.

Взаимозаменяемость подшипников качения зависит от требований к точности:

• точность ширины кольца В;
• точность диаметров колец d, D;
• точность поверхностей колец;
• радиальное и осевое биение дорожек качения, определяющее точность вращения;
• точность зазора, который образуется при рабочих параметрах между дорожками качения и телами качения.

Точность сборочных единиц задает ГОСТ. Подшипники качения должны соответствовать требованиям к точности ГОСТ 520–89, согласно которому имеется 5 классов их точности: 0; 6; 5; 4; 2. Большая часть механизмов использует узлы класса точности 0. Узлы классов точности выше нуля используют на высоких скоростях вращения и в ситуациях, требующих высокой точности вращения вала (например, в прецизионных станках). Класс точности указывается перед маркировкой через тире.

Чтобы сохранить взаимозаменяемость подшипников качения, средняя конусность и овальность отверстия и поверхности колец не должны быть больше половины допуска на средние диаметры Dc, dc. Эти параметры вычисляют как среднее арифметическое от максимального и минимального диаметров, которые замерены в 2 крайних сечениях кольца.

Поэтому допуски подшипников качения назначаются на размеры:

• D и d;
• Dc и dc;
• В.

Допуски колец определяются лишь классом точности подшипника и его размерами, независимо от свойств соединения с валом и корпусом. Так достигается уменьшение номенклатуры подшипников. Параметры соединения колец с валом и корпусом определяются путем изменения полей допуска вала и отверстия.

Посадки подшипников качения нужно определять таким образом, чтобы кольцо, которое вращается, сидело с натягом, который исключал бы обкатку и проскальзывание кольца вдоль посадочной поверхности в ходе работы в нагруженном режиме.

Посадки зависят от таких факторов:

• класс точности;
• тип и размер нагрузок;
• вид нагружения.

Нагружение может быть местным, циркуляционным и колебательным.

В случае местного нагружения работает только радиальная нагрузка постоянной величины и направления в единственной точке посадочной поверхности подшипника, передающаяся единственной точке поверхности корпуса или вала.

Кольцо, нагруженное таким образом, нужно устанавливать, чтобы был зазор, а затем постепенно проворачивать кольцо, избегая местной выработки кольца, вала и корпуса.

Если имеет место циркуляционное нагружение, воздействие оказывает только радиальная нагрузка, передаваемая всей окружности дорожки подшипника, и она воспринимается последовательно поверхностью корпуса или вала. Кольцо, которое испытывает циркуляционное нагружение, устанавливают на корпус или вал с натягом.

Когда происходит колебательное нагружение, в действие вступают две различные радиальные нагрузки. Одна из них имеет постоянную величину и направление, а другая – вращающаяся. На ограниченный участок беговых дорожек колец влияет равнодействующая этих нагрузок, передаваясь некоторой части на посадочной поверхности корпуса или вала.

Подшипники качения

Эти узловые опоры состоят из двух колец, но кроме них, в основе всегда есть тела, обеспечивающие покачивание, и сепаратор. На внутренней поверхности расположены желоба, выполняющие роль дорожек. В редких случаях сепаратор может отсутствовать, но тогда и уровень сопротивления становится выше.

Назначение

Основная цель устройств – служить упором для вращающихся частей механизмов. Именно поэтому они являются более популярными, чем узлы, обеспечивающие скольжение. Используются в электрических машинах и других конструкциях, где необходимо обеспечить износостойкость, длительную работу без смазки.

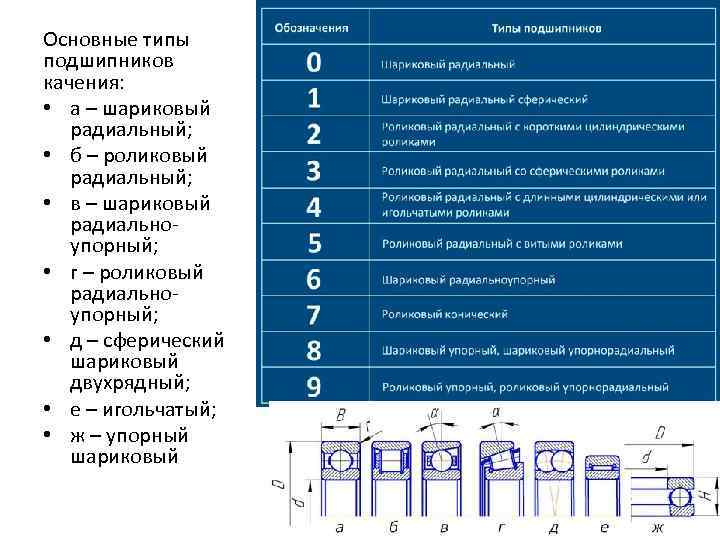

Классификация

Такие детали могут разделяться по нескольким признакам, но самым распространенным является деление по форме тел и приему нагрузки. К первой группе относятся уже упоминаемые ранее шариковые и роликовые узловые опоры. Вторая схожа с делением подшипников скольжения по типу нагрузки.

Технические характеристики

Для выбора того или иного устройства необходимо учесть несколько основных параметров. Самыми важными являются:

• • Габаритные размеры, установленные стандартом ISO.
• • Базовое и полное обозначение, включающее в себя буквенно-цифровой код, указывающий на тип, размер и конструкцию.
• • Допуски, соответствующие классам.
• • Зазор, общее расстояние, на которое одно кольцо может переместиться относительно другого.

Подобрать необходимую деталь в соответствии со всеми характеристиками предлагает . В нашем ассортименте представлены самые разные подшипники, подходящие для любых механизмов.

Преимущества и недостатки

Главными плюсами являются: небольшая стоимость и массовое производство. При необходимости их легко можно заменить, а значит монтаж и обслуживание машин станет более удобным. Смазочные материалы используются в небольших количествах, что позволяет не тратить много времени на уход за механизмами.

К недостаткам относят:

• • Излишнюю чувствительность к вибрации и ударным нагрузкам.
• • Чрезмерный нагрев и опасность разрушения на высоких скоростях.
• • Большие радиальные размеры.
• • Шум во время работы.

Несмотря на существенные недостатки, сегодня они являются самыми популярными во всем мире.

Восстановление баббитовых подшипников напыление баббита

 Восстановление баббитовых подшипников является дорогим и трудоемким процессом при заливке. Срок службы подшипника, напыленного баббитом, в среднем в полтора, два раза больше, чем подшипника, изготовленного методом наплавки, благодаря микропористости около пяти процентов и удержанию масляной пленки после длительной остановки оборудования. При помощи газопламенного напыления производятся покрытия с повышенными качественными характеристиками.

Тонкостенный вкладыш подшипника скольжения в оснастке, напыление баббит — технология газопламенное напыление

 Преимущества газопламенного напыления:

• это меньший припуск на предварительную механическую обработку детали
• отсутствие канавок «ласточкин хвост» на новых вкладышах
• возможность напыления баббита по слою залитого баббита на ремонтируемых вкладышах
• мы пылим не только баббит, но и бронзу, медь, латунь

 Таким образом сокращается расход дорогостоящего баббита и уменьшается стоимость изготовления или ремонта вкладышей подшипников примерно на двадцать процентов по сравнению с заливкой.

 ООО ЦЗПУ производит восстановление баббитовых подшипников методом газопламенного напыления. Газопламенное напыление при восстановлении баббитовых подшипников полностью исключает вероятность возникновения каверн или твердых включений. При газопламенном напылении равномерно распределяется баббит по поверхности подшипника — это позволяет снизить общую толщину баббитового слоя.

 Технология, газопламенное напыление, позволяет ремонтировать и восстанавливать местный износ баббитового слоя подшипника после предварительного обезжиривания и механической обработки. При напылении невозможно использование бывшего в употреблении баббита. Заказывая газопламенное напыление в ООО ЦЗПУ, вы гарантированно получаете новый баббит в качестве антифрикционного слоя. Преимуществом нашей технологии при восстановлении подшипников скольжения, является тот факт, что в баббитовом слое в результате напыления образуются микропоры, что позволяет осуществлять пропитку маслом и удерживание масляной пленки в случае нарушения подачи масла и после длительной остановки машины, в результате чего исключается режим сухого трения.

 При нанесении баббита напылением достигается более однородная прочность сцепления напыляемых слоев с основой подшипника скольжения, а величина адгезии покрытия к стали составляет 20 МПа, к баббиту — 15 МПа. Восстановление баббитовых подшипников скольжения напылением дает повышенные антифрикционные свойства и высокое сопротивление усталостным разрушениям. При применении очень мягких легкоплавких подшипниковых сплавов обеспечивается меньший износ шейки вала. Баббит, кроме того, имеет и минимальный коэффициент трения со сталью и хорошо удерживают смазку.

 Качество напыления баббита проверяют после того, как подшипник совсем остынет. При внешнем осмотре следят за тем, чтобы поверхность была без пор, трещин, раковин и имела серебристый цвет.

Восстановление баббитовых подшипников технология

Как ООО ЦЗПУ производит восстановление баббитовых подшипников методом газопламенного напыления:

• удаляется старый баббит, токарной обработкой или выплавляется. Старый баббит в дело больше не идет
• если есть ласточкины гнезда, то они вскрываются так, чтобы можно было дотянуться струей, т.е. подшипник, восстановленный напылением — под наплавку уже не годится
• если подшипник чугунный и ранее работал, то он подвергается термообработке для выжигания остатков масла в порах
• на подготовленную поверхность напыляется ХХХХХХХ (секрет фирмы). У него отличная адгезия, что дает гарантированное равномерное сцепление баббитового покрытия с корпусом подшипника
• если были ласточкины хвосты, ныне вскрытые, они запыляются или заплавляются. В общем заполняются так, чтобы получить равномерный цилиндр
• производится напыление подшипника баббитом, либо в сборе, либо по частям, в зависимости от габаритов
• если пылили в сборе, подшипники разрезаются, притираются, при необходимости
• подшипники растачиваются, если заказчик требует, то производится расточка
• . ООО ЦЗПУ не шабрит подшипники, так как это надо делать по месту, а место от нас может находиться в сотнях и тысячах километров.

Как выбрать ступичный подшипник

Знать, какие фирмы ступичных подшипников выпускают наиболее качественные детали не достаточно. Нужно еще уметь отличить оригинальную продукцию от подделки. Есть проверенные критерии, по которым автовладельцы определяют качественные запчасти. Команда проекта ВыборЭксперта расскажет о них, чтобы вам было проще сделать свой выбор.

Оригинал или подделка

Чтобы выбрать оригинальную деталь, достаточно визуально ее осмотреть. Начнем с упаковки: она должна быть целой, без разрывов и вмятин. Стыки могут быть заклеены только клеем. Скотч на упаковке не допускается.

Деталь не может иметь сколов, отпечатков или царапин. Все стальные поверхности должны блестеть. На лицевой части подшипника можно увидеть наименование компании производителя и страну выпуска запчасти.

В комплектации с деталью должен идти технический паспорт, в котором указана дата ее выпуска, рекомендуемый пробег, используемые материалы для изготовления. Тут же разработчик указывает гарантийный срок.

Если хоть один из перечисленных выше пунктов будет нарушен, становится высокой вероятность, что в руках у вас подделка, а не оригинал. В таком случае опираться на гарантийные сроки и другую информацию, предоставленную на упаковке, нет смысла.

Страна-производитель

Самые хорошие подшипники на автомобиль изготавливают немецкие, японские и шведские заводы. Из германских поставщиков запчастей автолюбители выделяют: SWAG и FAG. У компании FAG логотип очень простой и запоминающийся: красная надпись FAG на белом фоне. А вот у второго бренда помимо надписи SWAG на логотипе обязательно присутствует слово Germany. Сам логотип имеет синий окрас.

Из японских производителей автомобилисты отдают предпочтение компаниям NSK и KOYO. У первого поставщика запчастей эмблема содержит: красную надпись NSK на белом фоне. Над ней может присутствовать словосочетание: Motion&Control. А вот у KOYO в логотипе указано три слова на синем фоне: Koyo Jtekt Group. Они обозначают принадлежность фирмы к группе мировых лидеров по производству запчастей.

Размеры

Замена ступичного подшипника ВАЗ, Lada, Volvo, Volkswagen, Ford и других автомобилей проводится с предварительным замером детали

Всего во внимание берут три основных показателя:

• Внутренний диаметр (D1) – диагональ, проведенная между внутренними стенками ролика;
• Внешний диаметр (D2) – общая диагональ агрегата;
• Ширина (H) – высота детали в горизонтальном положении.

В отличие от других запчастей подшипник невозможно сточить или нарастить. Поэтому он должен отвечать размеру в точности до миллиметра.

Обычно производитель указывает на упаковке перечень соответствия маркам и моделям авто. Но этот список не полный. Он может не включать в себя малосерийные бюджетные машины или автомобили, снятые с производства.

Комплектация

В зависимости от того собираетесь вы купить задний ступичный подшипник или передний, на отечественное авто или зарубежное, от баварского изготовителя или японского, комплектация продукта будет отличаться.

Минимальный набор включает в себя:

• Подшипник;
• Уплотнительное кольцо из резины;
• Гайку-фиксатор;
• Технический паспорт.

В наборах с хорошим качеством этот список дополняется минимум 2-3 уплотнительными резинками, которые изготавливаются из силикона.

Подшипники скольжения

Данный вид опорного элемента вращения механизма имеет простейшую конструкцию и не смотря на своё древнее происхождение активно используется в конструкциях современных механических узлов.

Конструкция и особенность работы

Подшипник может представлять собой втулку или пару вкладышей, образующих радиальную плоскость скольжения для вращающихся деталей механизма. В большинстве случаев элемент скольжения статичен и жёстко посажен цилиндрическую полость опор вращения валов механизмов.

Работа подшипника скольжения

Уменьшение трения во взаимодействующих плоскостях подшипника и вала обеспечивается смазкой, где смазывание может происходить как естественным разбрызгиванием вращающегося механизма, так и принудительно, под давлением автономной системы смазки узла.

В зависимости от конструкции опоры, окружных скоростей и условий работы в зоне скольжения различают три типа трения рабочих поверхностей подшипника скольжения:

• сухое
• граничное
• жидкостное
• газодинамическое

Стоит понимать, что даже при жидкостном типе трения между поверхностями в момент запуска кратковременно будет возникать граничное трение в опоре механизма.

Одним из важнейших технических критериев в работе скольжения является расчет зазора между трущимися поверхностями, для обеспечения образования достаточного слоя смазочного материала. Такой расчёт производится на основе гидродинамической теории смазки, где минимальная толщина масляной плёнки исчисляется микронах (мкм – микрометрах).

Типы

Среди подшипников скольжения по типу действующих нагрузок различают радиальные и упорные (осевые).

По структуре и форме плоскостей скольжения подшипники различаются на: одно-поверхностные и много-поверхностные; со смещением поверхности скольжения по направлению вращения или без смещения для сохранения возможности обратного вращения; с смещением центра или без смещения для окончательной установки после монтажа валов механизма.

Применение

Часто подшипники скольжения в виде втулок можно увидеть в составе шарниров рулевых тяг, поворотных цапф управляемых колёс различной техники, а также на валах в составе отдельных узлов различного назначения, таких как: масляные насосы, стартера, рулевые редукторы и тд.

Устройство вкладышей скольжения коленчатого вала двигателя внутреннего сгорания

Подшипники скольжения остались во многом не заменимы в конструкциях кривошипно-шатунных двигателей внутреннего сгорания, где термодинамические нагрузки просто не позволяют использовать подшипники качения.

Материал изготовления

Рабочие поверхности скольжения изготавливаются из износостойких антифрикционных материалов таких, как карбид вольфрама или хрома, баббит и бронза, полимерные композиты, керамика. В изготовлении вкладышей могут использоваться технологии порошковой металлургии или высокоскоростного газопламенного напыления.

Материал изготовления биметаллических вкладышей скольжения

Изменения в ГОСТах подшипников

В июле 2003 года ГОСТ 520-89 был заменен на ГОСТ 520-2002. Основные различия между ними заключаются в установлении новых классов точности. В последствие 520-2002 ГОСТ несколько раз заменялся, сейчас действующий ГОСТ – 520-2011, однако вносимые изменения не касались технической части, а относились к тексту. Такое же положение и с большинством ГОСТов, относящихся к подшипникам.

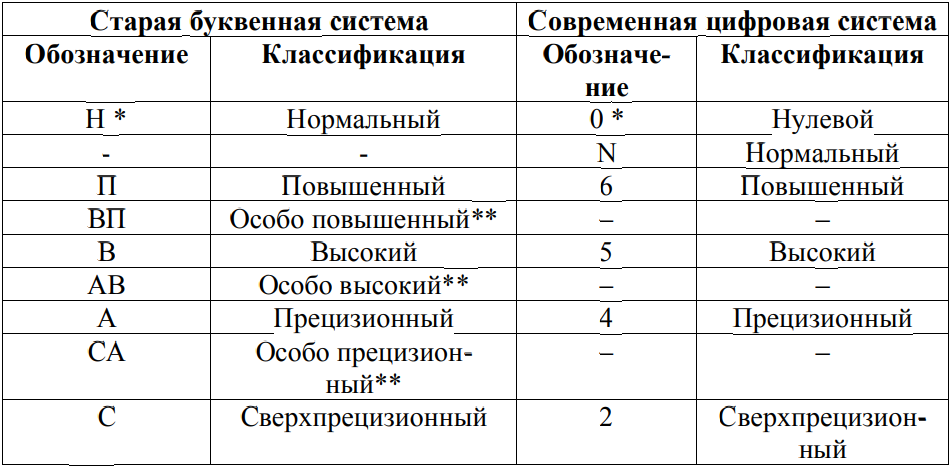

Система точности в условных обозначениях менялась и до этого в 1971 году. У подшипников, выпущенных до этого, класс точности обозначался буквами, а не цифрами. Это может привести к определенным сложностям, к примеру, при ремонте старого оборудования. Кроме того, буквенное обозначение используется и сейчас при производстве подшипников, изготавливаемых в соответствии с ЕТУ 100. Для удобства приводим таблицу соответствия старых и новых обозначений.

* Маркируется, только если есть дополнительные основания; ** Промежуточный класс.

Обозначение импортных подшипников – есть ли иностранный ГОСТ для маркировки узлов

Если с отечественными изделиями все понятно и каждая компания-производитель обязана придерживаться годами установленных требований по нумерации, то за рубежом каждый изготовитель сам придумывает удобную для него систему. Обычно она менее подробная и детальная, чем в России, а также имеет следующий недостаток – без подробной, а для русского человека переведенной на его родной язык, инструкции ничего не понятно. Можно довериться продавцу, но он сам часто не знает мельчайшие особенности, из которых состоит код.

Как определить серию подшипника – инструкция

Существует четыре основные категории. Особо легкая (цифра 1), легкая (2 или 5), средняя (3 или 6) и тяжелая – 4.

Чтобы определить, к какой из них относится модель, следует найти ядро маркировки, оно находится между двумя тире. Если суффикса или постфикса нет, то номер может стоять одиноким. Есть две ситуации. Если есть слэш, то нужный нам показатель первый слева от него. Если косой черты нет, то он третий.

Как узнать диаметр отверстия – инструкция

Это самые первые (справа) числа ядра.

Если в записи присутствует окончание – 0X, то этот X – число от 1 до 9 в миллиметрах. Если запись – 05X, то значит X – округленное число, но не больше 10 мм.

Знаки 00, 01, 02 и 02 говорят о диапазоне от 10 до 20, код можно перевести в точные значения по предложенной выше таблице. Если после них стоит 9 (т.е. 900 или 901), то снова имело место округление.

При наличии любого двузначного значения следует умножать на 5. Правило с «девяткой» на третьем месте остается уместным и тут.

А если в маркировке есть слэш, то либо это исключение, либо большой диаметр больше 50 сантиметров.

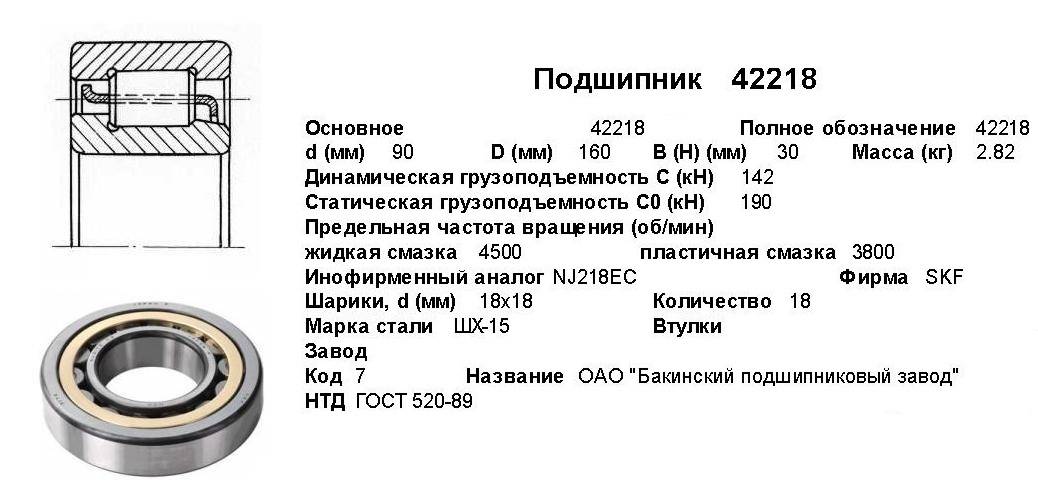

Как по номеру подшипника определить его внешние размеры – инструкция

Это последнее значение ядра. Оно стоит с краю, слева. Это габариты, то есть помноженная ширина и высота. Если внутреннее кольцо остается прежним, то внешнее увеличивается согласно следующей маркировке: 0, 8, 9, 1, 7, 2, 3, 4, 5. Соотношение величин можно определить с помощью таблицы.

Как узнать номер

Легче всего воспользоваться электронными каталогами, содержащими в себе все десятки значений. Нумерацию легче освоить, если предварительно измерить основные параметры – внешний и внутренний радиус, ширину, высоту.

Пример маркировки подшипника иностранной компании NSK

Компания является одним из крупнейших мировых производителей подшипников. В начале 90х в состав вошел британская фирма RHP, что позволило выпускать продукцию сразу двух одноименных брендов. Для различия, как правило, используются, дополнительные обозначения.

В целом, маркировка состоит из 27 символов, которые содержат информацию о технических характеристиках изделия, типах смазки, её количестве, упаковке. Все обозначения можно увидеть в таблице.

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27
3	2	5	В	–	2	R	S	T	N	G								N			Y	R	L	N	5

Теперь разберемся с обозначениями:

• символы 1-18 – это технические характеристики, размеры, а также конструктивные особенности, которые соответствуют международной классификации. Приведенные в этом примере обозначения указывают на подшипник качения шариковый радиальный сферический с двусторонним уплотнением с сепаратором из полиамида наружным диаметром 52 мм.
• число 19 – указывает бренд. Здесь ячейка пустая – это означает бренд NSK. Буква же R, соответственно, – RHP.
• число 20 – страна-производитель.
• 23-25 – обозначает код вида смазки (подшипники требующие в качестве смазывающих материалов консервант – открытые, относятся к полям 21-22)
• 26 – это количество соответствующей смазки.
• 27 – тип упаковки. В данном примере 5 – это картонная упаковка.

В материале приведены стандарты ГОСТ по расшифровке подшипников, надеемся что данный материал будет полезен в работе.
