Какие звездочки мы производим?

Мы предлагаем нашим заказчикам возможность заказать следующие виды звездочек:

• Звездочки цепных приводов;
• Звездочки цепные на вал;
• Приводные звездочки;
• Звездочки цепного конвейера;
• Звездочки цепные ведущие;
• Звездочки цепные со втулкой;
• Звездочки цепные без втулки;
• Звездочки цепные под расточку;
• Звездочки цепные однорядные;
• Звездочки цепные двухрядные;
• Звездочки цепные трехрядные;
• Натяжные звездочки;
• Изготовление нестандартных звездочек;
• Изготовление звездочек на заказ.

Какие сроки производства звездочек для цепей?

Сроки на выполнения заказов на изготовление звездочек зависят от нескольких нюансов. Самый основной параметр от которого зависят сроки производства это необходимое количество изделий (объем).

На срок влияет сложность изделий. Если это нестандартные звездочки или звездочки которые требуют подбора дополнительных инструментов, то срок производства увеличиться. Каждый заказ рассчитывается в частном порядке по вашей документации с параметрами. Расчет производится в течение одного рабочего дня.

Какой материал используется?

Для изготовления цепных звездочек мы используем только качественные легированные стали. Металл приобретаем у надежных, проверенных поставщиков.

Производим дополнительную закалку звездочек для увеличения прочности.

Являемся ли мы прямыми производителями?

У нашей компании имеется свой производственный цех по выпуску готовой продукции. Цех оснащен всем необходимым оборудованием для выполнения полного всех видов работ от начала и до отправки готового изделия заказчику.

Преимущества универсальной конструкции звездочек

Универсальные варианты исполнения рассматриваемого изделия получили весьма широкое распространение. Особенности конструкции звездочек характеризуются следующими достоинствами:

1. Универсальность в применении. Существует довольно большое количество различных механизмов с цепью, которые работают за счет цепного привода. При этом не имеет значение то, для какой цели проводится передача усилия.
2. Длительный эксплуатационный срок. Применение стали определяет то, что зубья выдерживается длительную эксплуатацию для повышения основных эксплуатационных характеристик проводится закалка и отпуск, а также внесение различных веществ для изменения прочности.
3. Высокая устойчивость к воздействию окружающей среды. Как правило, при изготовлении звездочки используется сталь, которая в составе имеет легирующие элементы. К примеру, повышенная концентрация хрома становится причиной коррозионной стойкости.
4. Надежность в эксплуатации. Звездочка с правильными параметрами обеспечивает надежную передачу усилия или вращения.

Универсальные приводные элементы для приводных цепей можно встретить в продаже в специализированных магазинах.

Именно поэтому часто механизм смазывается моторным маслом или другим подобным веществом, которые способны повысить степень защиты поверхности от воздействия окружающей среды и снижения степени износа.

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ

2.1. Устанавливаются две степени точности изготовления зубьев звездочек:

1-я степень точности для звездочек, работающих в цепных передачах и устройствах при скорости v = 3 – 5 м/с.

2-я степень точности для звездочек, работающих в цепных передачах и устройствах при скорости v < 3 м/с, а также для звездочек, представляющих собой сборочную единицу.

2.2. Предельные отклонения основных размеров звездочек для степеней точности 1 и 2 должны соответствовать указанным в табл. 4.

Таблица 4

Предельные отклонения основных размеров звездочек

Наименование параметров	Тип звездочки	Предельные отклонения для степеней точности, мм
1	2
Разность шагов	1, 2	δtz = 0,01 √t · z	δtz = 0,025 √t · z
3
Диаметр окружности впадин	1, 2	δDi = -0,032 √t · z	δDi = -0,080 √t · z
3
Радиальное биение окружности впадин и осевое биение зубчатого венца	1, 2, 3	δz = 0,001Di + 0,1, но не более 1,2	δz = 0,005Di, но не более 2,0

Почему лучше заказать звездочки у нас?

На данный момент наше производство выпускает и продает более 10 000 звездочек в квартал и является одним из самых крупных поставщиков приводных звездочек в России. Мы производим и поставляем стандартные звездочки всех типов и видов, а так же нестандартных, по вашим техническим заданиям. Высокое качество продукции и контроль всех звездочек перед отправкой.

Работаем по всей России и готовы доставить ваш заказ в любой регион до терминала вашего города или до фактического адреса. Ждем ваших заявок. С уважением ваш «МеталлСервис».

После того как вы отправили заявку: позвоним для уточнения технических вопросов — рассчитаем стоимость и сроки — подготовка договора и счета — выполняем работы по изготовлению — отправка деталей.

Преимущества многофункциональной конструкции звездочек

Многофункциональные варианты выполнения рассматриваемого изделия получили очень большое распространение. Конструкционные особенности звездочек отличаются следующими плюсами:

1. Многосторонность в использовании. Существует довольно очень много самых разных механизмов с цепью, которые работают за счёт цепного привода. При этом не имеет большое значение то, для какой цели проходит передача усилия.
2. Долгий срок эксплуатации. Использование стали определяет то, что зубья выдерживается продолжительную эксплуатацию для увеличения ключевых рабочих свойств проходит закалка и отпуск, а еще внесение самых разных веществ для изменения прочности.
3. Прекрасная устойчивость к влиянию внешней среды. В основном, во время изготовления звездочки применяется сталь, которая в составе имеет легирующие детали. Например, очень высокая концентрация хрома оказывается основой устойчивости к коррозии.
4. Надежность в работе. Звездочка с правильными параметрами обеспечивает хорошую передачу усилия или вращения.

Многофункциональные приводные детали для приводных цепей можно повстречать в продаже в специальных магазинах.

Собственно поэтому часто механизм смазывается моторным маслом или остальным аналогичным веществом, которые могут увеличить защитная степень поверхности от влияния внешней среды и снижения степени износа.

Изготовление на заказ

Существуют универсальные звездочки, которые могут использоваться в различных механизмах, однако может потребоваться изготовление звездочек, если нужна деталь с какими-то особенностями. Во время производства имеют значение:

1. Точность работы при изготовлении.
2. Качество поверхности зубьев.
3. Используемый для получения изделия материал, наличие термообработки.

Формы и размеры звездочек зависят от того, в комплекте с какой цепью они будут использоваться, а также от передаточного отношения, которое определяет количество зубьев. Это число – одна из основных характеристик деталей. Также звездочки бывают однорядными и многорядными, со специальными чередующимися элементами. По конструкции они бывают сборными или цельными

При изготовлении звездочек важно использовать качественные и устойчивые к нагрузкам и воздействиям материалы, которые дополнительно проходят термообработку, закалку, цементацию. Это могут быть различные разновидности стали или чугуна

Наши преимущества

Компания «Цепьинвест» отличается тем, что имеет узкую специализацию, и занимается производством промышленных цепей, а также звездочек к ним. Именно поэтому вы можете доверить нам работу – мы справимся даже с самыми сложными и нестандартными задачами. Если у вас имеются готовые чертежи деталей, это упрощает ситуацию, и вы можете приложить их к заявке, а на заводе вам изготовят полностью соответствующую деталь. Также возможна консультация со специалистом, если вы не уверены, какая именно деталь требуется для конкретного устройства или у вас есть вопросы по выбору звездочки и процессу изготовления.

звёздочка зубчатой цепи. После изготовления детали могут быть доставлены по Москве и области, мы отправляем изделия и в другие регионы страны, посредством транспортных компаний. Детали доставке вам расскажет наш сотрудник при обсуждении и уточнении параметров заказа.

Типы стандартов, используемых в производстве цепей

Для изготовления металлических цепей по ГОСТу указывается перечень марок сталей, используемых в производстве, в него входят высокопрочные, устойчивые к коррозии сплавы. В стандартах определяются требования, предъявляемые к роликовым, втулочным, пластинчатым и прочим модификациям приводных цепей, имеются также регламенты для изготовления металлических звездочек, входящим в состав приводной или тяговой передачи. Наиболее часто применяются следующие группы ГОСТов:

• ГОСТ-13568-97. Здесь указываются нормативы, актуальные при производстве приводных цепей роликового и втулочного типа. Документ утвержден в 1997 году, актуален по сегодняшний день;
• ГОСТ-591-69. По нормативам, указанным в этом регламенте, изготавливаются металлические звездочки, используемые совместно с приводными цепями;
• ГОСТ-588-81. Разрабатывался специально для производства тяговых пластинчатых цепей. Используя этот стандарт, сооружают грузовые конвейерные линии на производствах, кроме этого, его применение помогает поддерживать качество изготовления данной продукции.

В этом разделе вы можете ознакомиться, а при желании – сохранить себе любые стандарты, относящиеся к изготовлению роликовых, втулочных, пластинчатых цепей, а также звездочек, использующихся в грузовых конвейерах. В случае, если стандарты для производства роликовых, втулочных, пластинчатых цепей не отвечают требованиям вашего производства, можно заказать их по индивидуальным параметрам, это относится и к звездочкам. Компания «ЦЕПЬИНВЕСТ» работает с несколькими компаниями этой сферы и выполнит все ваши пожелания.

Конструкция ступицы и диска звездочек цепных передач

Ступица и диск звездочки чаще всего отливаются или фрезеруются в качестве единой детали. Ступица служит для крепления изделия на ведущем или ведомом валу механизма. Она должна обеспечивать надежную фиксацию, исключающую осевые и радиальные биения детали на валу. Поэтому к качеству внутренней поверхности предъявляются высокие требования. Крепление осуществляется с помощью:

• шлица для скоростных и высоконагруженных цепных приводов;
• шпонки для тихоходных цепных приводов.

Диаметр ступицы должен удовлетворять двум требованиям:

• обеспечивать прочность конструкции;
• не утяжелять ее сверх необходимого.

Для чугунных деталей его обычно выбирают равным 1,65 от диаметра вала, для стальных коэффициент расчета снижается до 1,55.

Длина ступицы определяется характером фиксации на валу- шпонкой или шлицем и обычно расчет делают в диапазоне 1,2-1,5 от диаметра вала.

Для звездочек малых размеров ширина диска выбирается равной ширине зубца. Для изделий больших размеров, особенно высоконагруженных, ширину увеличивают до 5%, в зависимости от радиуса закругления основания зубца.

Рассчитанные размеры округляются до ближайшего числа из стандартного ряда размеров.

Материалы звездочек цепных передач

Изделия подвергаются большим ударным нагрузкам, поэтому для их изготовления применяют стальные сплавы:

• со средним содержанием углерода и с легирующими добавками, закаляемые до твердости 45-55 ед.;
• подвергаемые цементированию на глубину 1-1,5 мм и последующему закаливанию до 55-60 ед.

Для малошумных цепных приводов применяют такие материалы, как текстолит, полиамидные и полиформальдегидные пластмассы. Они амортизируют удары звеньев роликовой цепи, снижают шумы и вибрацию и продлевает срок службы цепей. Это происходит за счет снижения динамических нагрузок на звенья. Такие детали менее прочны, чем стальные, поэтому цепные приводы с ними ограничены по передаваемой мощности. Точный расчет передачи углового положения зубчатой цепью проводится при проектировании механизмов систем управления, в том числе для летательных аппаратов.

Для цепных приводов с низкой скоростью хода (не более 2 метров в секунду) и малыми динамическими нагрузками применяют также чугун. Термообработкой твердость изделий доводят до 350-430 единиц по HB. В тяжелых условиях эксплуатации, в сельхозмашинах и дорожных механизмах, используют упрочненные чугуны с пониженным коэффициентом трения.

Для снижения динамических нагрузок, уровней шума и вибрации в высокоскоростных цепных передачах применяют также специальные покрытия- как наплавка металлов, так и напыление тефлонового слоя.

Звездочки под втулку

Данные звездочки фиксируются на валу посредством переходной втулки типа «тапербуш». Втулка крепится к зведочке с помощью трех винтов, фиксацию узла на валу обеспечивает шпоночное соединение. В ассортименте представлены звездочки TBS 08В-1, 10В-1 и12А-1 для приводных цепей ПР.

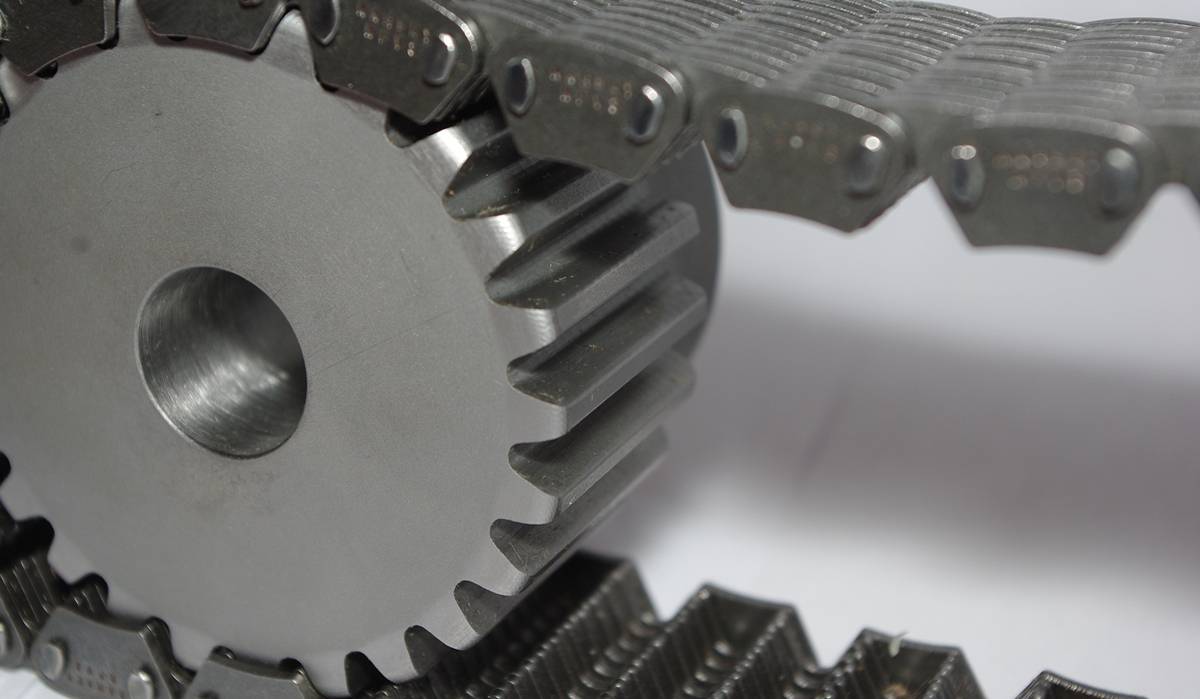

Цепная звездочка представляет собой металлическое колесо с зубьями, которые используются для зацепления роликов приводной цепи. Число зубьев – один из основных параметров звездочек. Кроме того, в зависимости от количества рядов зубьев различают однорядные и многорядные приводные звездочки. Подобное оборудование используется в сельскохозяйственных и промышленных машинах, в строительных механизмах, гусеничном транспорте и т.д.

Предлагаемые нами звездочки для цепей типа ПР производятся из конструкционной углеродистой стали марки 45 с твердостью до 42 HRC. Это один из наиболее распространенных материалов для ответственных деталей приводных механизмов, требующих повышенной прочности.

В «Техприводе» Вы можете купить цепные звездочки российского производства. Демократичная цена — наше главное преимущество. По вопросам приобретения продукции обращайтесь к нашим специалистам.

Классификация передач. Приводные роликовые цепи различают (рис. 77): однорядные нормальные (ПР), однорядные длиннозвенные облегченные (ПРД), однорядные усиленные (ПРУ), двух (2ПР)-, трех (ЗПР)-и четырехрядные (4ПР) и с изогнутыми пластинками (ПРИ).

Рис.77. Виды приводных цепей: а – втулочная однорядная, б – роликовая однорядная, в – роликовая двухрядная, г – роликовая с изогнутыми пластинами, д – зубчатая, е – фасонозвенная крючковая, ж – фасонозвенная штыревая.

Назначение. Цепные передачи относится к механическим передачам зацепления с гибкой связью и применяют для передачи вращательного вращения между валами расположенным на значительных расстояниях и при необходимости обеспечить постоянное передаточное отношение. Цепная передача состоит из расположенных соосно на некотором расстоянии друг от друга звездочек, и охватывающей их цепи. Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. В связи с вытягиванием цепей по меpe их износа натяжное устройство цепных передач должно регулировать натяжение цепи. Это регулирование, по аналогии с ременными передачами, осуществляют либо перемещением вала одной из звездочек, либо с помощью регулирующих звездочек или роликов.

Читать также: Проверка реле регулятора генератора ваз 2110

Преимущества. Благодаря зацеплению отсутствует скольжение тягового органа. Возможность передачи движения между валами на большие расстояния (до 8М). Меньшие габариты, чем у ременных передач, особенно по ширине. Меньшие нагрузки на опоры валов передачи. Возможность передачи вращения одной цепью нескольким валам. Больший КПД.

Недостатки. Повышенный шум и вибрации вследствие удара звеньев цепи по звездочкам, которые повышаются с увеличением ее скорости. Увеличение шага цепи в процессе эксплуатации в связи с ее износом. Необходимость устройств для натяжения цепей. Отсутствие жидкостного трения в шарнирах увеличивает их износ поэтому необходима смазка периодическая или постоянная. Скорость цепи неравномерна, особенно при малых числах зубьев звездочек, что создает дополнительные динамические нагрузки и колебания передаточного числа.

Сферы применения. Цепные передачи применяют в транспортных, сельскохозяйственных, строительно-дорожных, горных и нефтяных машинах, а также в металлорежущих станках.

По мощности передачи применяются при 100КВт, (в некоторых передачах до 3000КВТ), по окружной скорости – 15М/с, по передаточным числам 7, КПД цепных передач 0,94…0,97.

Геометрический расчет. Центры шарниров цепи при зацеплении с зубьями звездочки располагаются на делительной окружности звездочек, который определяется

, (13.1)

Где Р – Шаг цепи; – Число зубьев звездочки.

Для приводных цепей зубья звездочек определяют все размеры зубьев, а также диаметр вершин И впадин зубьев этих звездочек (рис. 78).

Минимальное межосевое расстояние Атіп Цепной передачи принимают в зависимости от передаточного числа И Передачи и условия, что угол обхвата цепью меньшей звездочки составляет не менее 120°, т. е. при И Расчет цепной передачи – 3.3 out of 5 based on 11 votes

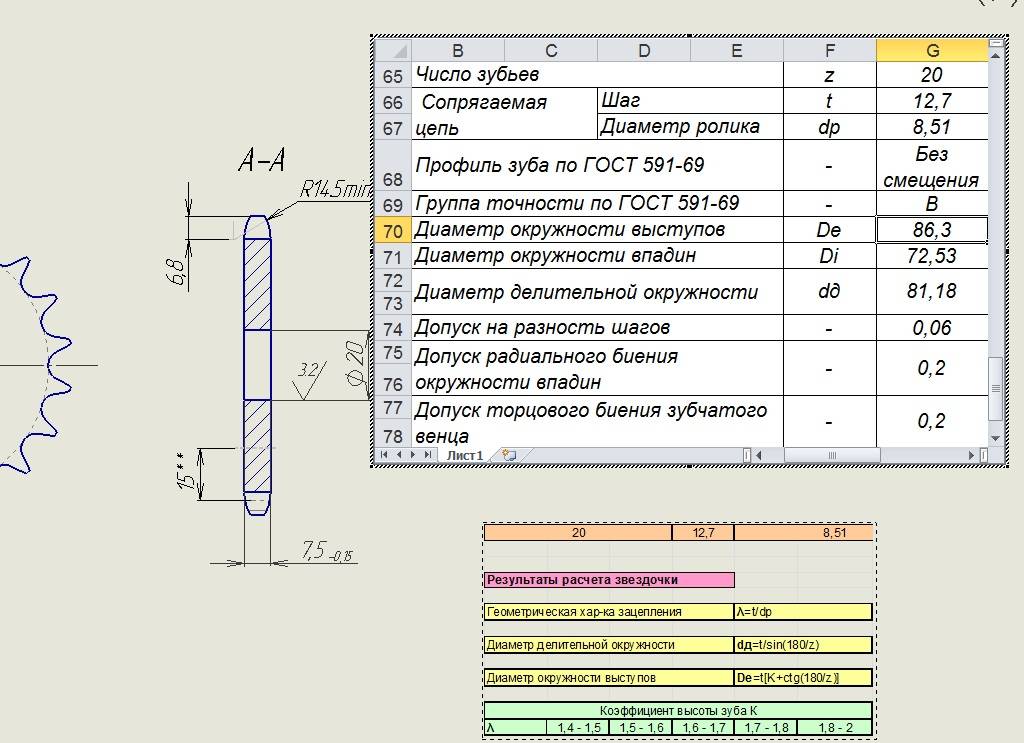

Расчет в Excel профиля звездочки.

Расчет звездочки цепной передачи выполняется по формулам Таблицы 1 и Таблицы 2 ГОСТ 591-69. Расчет некоторых дублирующих размеров я не стал выполнять, а оставшиеся, необходимые для прорисовки профиля параметры, расположил в таблице в порядке выполнения построений.

Программа в MS Excel:

Исходных данных — всего два, по ним автоматически определяются все расчетные параметры. Пользователь вводит число зубьев звездочки и выбирает из выпадающего списка цепь по ГОСТ 13568-97, все остальное происходит автоматически!

Проектировочный расчет в Excel роликовой цепной передачи, определяющий исходные данные для рассматриваемой программы, в подробном изложении найдете здесь.

Формулы:

Формулы в программе, как было замечено выше, расположены не в логической последовательности выполнения вычислений, а в порядке потребности в значениях размеров для выполнения геометрических построений.

9. λ=td₁

10. K=f(λ)

при λ≤1,5  K=0,480

при 1,5<λ≤1,6  K=0,532

при 1,6<λ≤1,7  K=0,555

при 1,7<λ≤1,8  K=0,575

при λ>1,8  K=0,565

Последнее значение K явно выбивается из логической цепи чисел, но соответствует ГОСТ 591-69. Ошибка в ГОСТе? Скорее всего — да. (Никто не удосужился за почти 50 лет ее исправить…) Однако, ошибка не критическая. Во многих источниках K=0,5 вне зависимости от значения λ.

11. γ=180/z

12. D_e=t*(K+1/tg (γ))

13. d_д=t/sin(γ)

14. D_i=d_д-2*r

15. e/2=0,015*t

В точных кинематических реверсивных передачах следует назначить e=0.

16. r=0,5025*d₁+0,05

17. α=55-60/z

18. r₁=0,8*d₁+r

19. β=18-56/z

20. FG=d₁*(1,24*sin(φ) — 0,8*sin(β))

21. φ=17-64/z

22. r₂=d₁*(1,24*cos (φ)+0,8*cos (β) -1,3025) -0,05

23. b_n=f (b₁)

при n=1  b_n=0,93*b₁-0,15

при n=2 и n=3  b_n=0,90*b₁-0,15

при n=4  b_n=0,86*b₁-0,3

24. B_n=(n-1)*A+b_n

25. D_c=t*1/tg (γ) -1,3*h

26. r₃=1,7*d₁

27. h₃=0,8*d₁

28. r₄=f (t)

при t≤35  r₄=1,6

при t>35  r₄=2,5

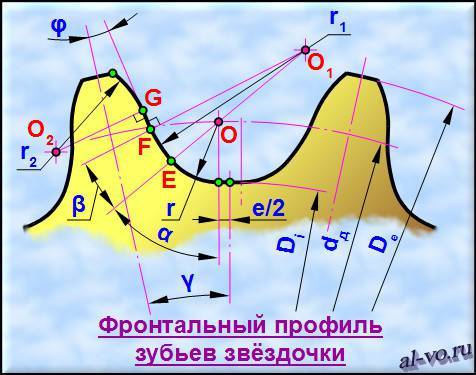

Алгоритм построения профиля зуба:

1. Из центра звездочки проводим вертикальную осевую линию через центр будущей впадины и наклоненную на угол γ осевую линию, которая пройдет через центр зуба.

2. Из того же центра строим три окружности – выступов, с диаметром D_e; делительную, с диаметром d_д; и впадин, с диаметром D_i.

3. Чертим осевую линию параллельную вертикальной осевой, отступив от нее на расстояние, равное половине смещения — e/2.

4. Из центра O — пересечения делительного диаметра и смещенной осевой линии — строим дугу с радиусом r и углом α.

5. На продолжении отрезка EO находим точку O₁ (EO₁=r₁) и проводим дугу радиусом r₁ на угол β.

6. Из точки F откладываем отрезок FG под углом φ  к наклонной осевой, проходящей через центр зуба.

7. На перпендикуляре к отрезку FG, проведенном из точки G, находим центр O₂ (GO₂=r₂) и чертим из точки G дугу радиусом r₂ до пересечения с диаметром окружности выступов.

Фронтальный профиль зуба построен. Осталось сделать зеркальную копию профиля вправо от вертикальной оси и размножить по всей окружности.

Построение поперечного профиля зубьев звездочки, думаю, не требует каких-либо дополнительных пояснений

Единственное, на что хотелось бы обратить внимание, это — выполнение диаметра обода Dc. Если его по невнимательности завысить, ролики цепи не «сядут» во впадину, и цепь будет опираться на звездочку торцами боковых пластин… (Недолго будет опираться…)

7 Правила приемки

7.1 Цепи подвергают следующим видам испытаний:

приемо-сдаточным (цепи всех типов), периодическим стендовым (цепи одно- и многорядные типов ПР и ПВ) и типовым сертификационным.

7.2 Приемо-сдаточные испытания

7.2.1 Приемо-сдаточным испытаниям на соответствие требованиям 3.2, 4.3-4.7, 4.9-4.11 и 6.2 подвергают каждую партию цепей. Объем партии цепей одного типоразмера типов ПР, 2ПР, 3ПР и 4ПР шага 25,4 мм и более не должен превышать 500 м. Объем партии цепей остальных типов и размеров устанавливает изготовитель, но он не должен превышать 1000 м.

7.2.2 Соединительные и переходные звенья должны предъявляться к испытаниям на соответствие требованиям 3.2, 4.3-4.5 и 4.9 партиями, состоящими не более чем из 2000 шт. соединительных и 1000 шт. переходных звеньев одного типоразмера.

7.2.3 В партию должны входить цепи одного типоразмера (одного обозначения), изготовленные из одинаковых материалов (марок) по одному технологическому процессу, на одном оборудовании.

7.2.4 Внешнему осмотру (4.4; 4.5) подвергают все производимые цепи.

7.2.5 Для проведения приемо-сдаточных испытаний методом случайной выборки отбирают от партии:

— для проверки размеров (по 3.2; 4.7; 4.10; 4.11) — пять отрезков с числом звеньев по таблице 8;

— для проверки показателей термической и химико-термической обработок (по 4.3) — три отдельных звена, взятых из различных мест партии;

— для проверки комплектности (по 6.1, 6.2) — десять отрезков;

— для проверки подвижности шарнирных соединений (по 4.6) — три товарных отрезка цепи;

— для проверки массы (по 3.2) — три отрезка из различных мест партии;

— для испытаний на разрушающую нагрузку (по 4.3) — два отрезка из различных мест партии каждый длиною, обеспечивающей размещение не менее пяти звеньев между захватами разрывной машины;

— для испытаний на вращающий момент при проворачивании валика и втулки в пластине (по 4.9) — три образца;

— для испытаний на пропеллерность и серповидность (по 4.14) — три отрезка.

7.2.6 Для испытаний на разрушающую нагрузку (по 3.1) от партии соединительных и переходных звеньев отбирают звенья для комплектации двух комбинированных образцов по одному из следующих вариантов набора звеньев:

— три соединительных и четыре внутренних звена;

— два соединительных, два переходных и три внутренних звена;

— три соединительных, два двойных переходных и два внутренних звена;

— семь переходных звеньев.

Допускается увеличение длины испытываемых образцов.

7.2.7 При обнаружении несоответствия хотя бы одного параметра цепи, соединительного или переходного звена требованиям настоящего стандарта по этому параметру проводят повторные испытания удвоенного количества образцов. Результаты повторных испытаний являются окончательными и распространяются на всю партию изделий.

7.3 Потребитель имеет право контролировать качество цепей в объеме 7.2.1-7.2.6 методами, указанными в разделе 8 настоящего стандарта.

7.4 Периодические испытания

7.4.1 Периодические испытания проводят в объеме ускоренных стендовых испытаний на надежность по 4.12, 4.13 и приложению В.

7.4.2 Периодические испытания проводят не реже одного раза в год.

7.4.3 Показатели надежности устанавливают в технической документации, утвержденной в установленном порядке, и контролируют при эксплуатации. Объем выборки — не менее пяти контуров.

7.4.4 В случае разрушения в процессе испытаний цепи, отдельных ее деталей или в случае установления, что испытываемые цепи не обеспечивают предусмотренных значений показателей надежности, проводят повторные испытания на удвоенном количестве контуров.

Результаты повторных испытаний являются окончательными.

7.5 Типовые испытания

7.5.1 Типовые испытания проводят при изменении конструкции, материала, технологии, если эти изменения могут повлиять на изменение показателей цепей.

7.5.2 Типовые испытания проводят в объеме приемо-сдаточных и периодических испытаний.

7.6 Сертификационные испытания

7.6.1 Основным видом сертификационных испытаний являются испытания по требованиям безопасности (5.1).

7.6.2 Образцы для испытаний отбирают от нескольких партий цепей одного наименования и из одинаковых марок стали. В обоснованных случаях допускается отбор образцов от одной партии.

7.6.3 Отбираемое количество образцов для испытаний по требованиям безопасности равно удвоенному количеству образцов (кроме проверок комплектности и массы, которые не проводят), указанному в 7.2.5.

7.6.4 Требования, необходимые для сертификационных испытаний и отсутствующие в настоящем стандарте, устанавливает орган по сертификации на основе отраслевой и заводской технической документации.

Основные этапы работ

Сначала автор делает черновой шаблон, который будет использоваться для изготовления самодельных звездочек. Для этого он рисует на куске доски (можно фанеру использовать) четыре окружности круга разного диаметра: 12, 24, 36 и 48 мм.

После этого, используя циркуль, делает разметку. Далее нужно будет перенести размеры на заготовки из стальной пластины. Затем сверлим отверстия нужного диаметра — по разметке и по центру заготовки.

На последнем этапе работ останется лишь обрезать все лишнее с помощью болгарки и немного обработать звездочки на шлифовальном станке.

Подробно о том, как сделать звездочки для цепи из стальной пластины, смотрите в видеоролике на нашем сайте.

Передаточное отношение зубчатой передачи

Значение передаточного числа зубчатой передачи совпадает передаточным отношением. Величина угловой скорости и момента силы изменяется пропорционально диаметру, и соответственно количеству зубьев, но имеет обратное значение.

При схематическом изображении величины силы и перемещения шестерню и колесо можно представить в виде рычага с опорой в точке контакта зубьев и сторонами, равными диаметрам сопрягаемых деталей. При смещении на 1 зубец их крайние точки проходят одинаковое расстояние. Но угол поворота и крутящий момент на каждой детали разный.

Например, шестерня с 10 зубьями проворачивается на 36°. Одновременно с ней деталь с 30 зубцами смещается на 12°. Угловая скорость детали с меньшим диаметром значительно больше, в 3 раза. Одновременно и путь, который проходит точка на наружном диаметре имеет обратно пропорциональное отношение. На шестерне перемещение наружного диаметра меньше. Момент силы увеличивается обратно пропорционально соотношению перемещения.

Крутящий момент увеличивается вместе с радиусом детали. Он прямо пропорционален размеру плеча воздействия – длине воображаемого рычага.

Передаточное отношение показывает, насколько изменился момент силы при передаче его через зубчатое зацепление. Цифровое значение совпадает с переданным числом оборотов.

Передаточное отношение редуктора вычисляется по формуле:

где U₁₂ – передаточное отношение шестерни относительно колеса;

ω₁ и ω₂ – угловые скорости ведущего и ведомого элемента соединения;

Зубчатая передача имеет самый высокий КПД и наименьшую защиту от перегруза – ломается элемент приложения силы, приходится делать новую дорогостоящую деталь со сложной технологией изготовления.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

ГОСТ 2.408-68 ЕСКД. Правила выполнения рабочих чертежей звездочек приводных роликовых и втулочных цепей

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ РАЗЛИЧНЫХ ИЗДЕЛИЙ

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ПРИВОДНЫХ РОЛИКОВЫХ И ВТУЛОЧНЫХ ЦЕПЕЙ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ПРИВОДНЫХ РОЛИКОВЫХ И ВТУЛОЧНЫХ ЦЕПЕЙ

Unified system for design documentation. Rules for making working drawings of sprocket wheels for roller and sleeve-type chains

Дата введения 01.01.71

1. Настоящий стандарт устанавливает правила выполнения элементов зацепления на рабочих чертежах звездочек для приводных роликовых и втулочных цепей с профилем зубьев по ГОСТ 591 .

2. Рабочие чертежи звездочек приводных роликовых и втулочных цепей должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.

3. На изображении звездочки (черт. 1 — 3 ) указывают:

ширину зуба звездочки;

ширину венца (для многорядной звездочки);

радиус закругления зуба (в осевой плоскости);

расстояние от вершины зуба до линии центров дуг закруглений (в осевой плоскости);

диаметр обода (наибольший);

радиус закругления у границы обода (при необходимости);

диаметр окружности выступов;

шероховатость поверхности профиля зубьев, торцовых поверхностей зубьев, поверхности выступов и шероховатость поверхностей закругления зубьев (в осевой плоскости).

4. На чертеже звездочки в правом верхнем углу помещают таблицу параметров. Размеры граф таблицы, а также размеры, определяющие расположение таблицы на поле чертежа, приведены на черт. 1 .

5. Таблица параметров зубчатого венца звездочки состоит из трех частей, которые отделяют друг от друга сплошными основными линиями:

первая часть — основные данные (для изготовления);

вторая часть — данные для контроля;

третья часть — справочные данные (см. черт. 1 — 3).

6. В первой части таблицы параметров приводят:

число зубьев звездочки z;

параметры сопрягаемой цепи: шаг t и диаметр ролика d₃ или втулки d₂;

профиль зуба по ГОСТ 591 надписью: «Со смещением» или «Без смещения» (центров дуг впадин);

группа точности по ГОСТ 591.

7. Во второй части таблицы параметров приводят:

размер диаметра окружности впадин D_i и предельные отклонения (для звездочек с четным числом зубьев) или размер наибольшей хорды L_x и предельные отклонения (для звездочек с нечетным числом зубьев);

допуск на разность шагов;

допуск радиального биения окружности впадин;

допуск торцового биения зубчатого венца.

8. В третьей части таблицы параметров приводят:

диаметр делительной окружности d_д;

ширину внутренней пластины цепи h;

расстояние между внутренними пластинами цепи b₃;

для многорядной цепи — расстояние между рядами цепи А;

число рядов цепи.

При необходимости указывают и другие справочные данные, относящиеся к элементам зацепления.

6 — 8. (Измененная редакция, Изм. № 2).

9. Если звездочка состоит из нескольких зубчатых венцов, отличных по числу зубьев или по числу зубьев и шагу цепи, то значения параметров указывают в таблице параметров для каждого венца в отдельных графах. Каждый зубчатый венец и соответствующую графу (колонку) таблицы обозначают прописными буквами русского алфавита (см. черт. 3 ).

10. Неиспользуемые графы таблицы параметров исключают или прочеркивают.

11. Примеры выполнения элементов зацепления на рабочих чертежах звездочек приведены на черт. 1 — 3 .

Пример выполнения зубчатого венца звездочки для приводной роликовой однорядной нормальной цепи

* Размер для справок.

Пример выполнения чертежа зубчатых венцов звездочки для приводной роликовой трехрядной цепи

* Размер для справок.

Пример выполнения чертежа зубчатых венцов блока звездочек для однорядных цепей

* Размер для справок.

(Измененная редакция, Изм. № 2).

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

В.Р. Верченко, Я.Г. Старожилец, Ю.И. Степанов, В.И. Дозорцев

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 19.06.68 № 948

Изменение № 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8 от 12.10.95)

Зарегистрировано Техническим секретариатом МГС № 1777

За принятие изменения проголосовали:

Наименование национального органа стандартизации

Звездочки для автоматического натяжения цепи.

Приведенные на листе конструкции применяют для коротких цепных передач, когда цепь можно натягивать малыми перемещениями натяжных звездочек.

Звездочка (рис. 1) выполнена на подшипнике скольжения. Натяжение цепи создается цилиндрической пружиной, установленной внутри звездочки. При перемещении звездочки вправо под действием пружины фиксаторы стойки западают в пазы палзуна и препятствуют обратному смещению звездочки.

Звездочка (рис. 2) вращается на подшипнике, выполненном из пластмассы. Натяжение цепи осуществляется перемещением оси звездочки по окружности радиуса е1 относительно оси стойки под действием спиральной пружины. С корпусом цепной передачи звездочка соединена шлицевым соединением с треугольным профилем. Смещением шлицевого соединения на размер е2 можно легко установить стойку в нужное положение.

Подведем итог

Итак, как мы выяснили, цепи могут отличаться как по шагу, так и по толщине, количеству звеньев, углу заточки и форме зуба.

Выбирая новую бензопилу вы должны себе четко представлять, для каких работ она вам нужна и в зависимости от этого подобрать агрегат с подходящей для этого цепью.

Если же вам нужна цепь для уже имеющейся бензопилы, то необходимо узнать все вышеперечисленные параметры, чтобы купить цепь, которая вам подойдет.

Ну и цепь лучше покупать от известных производителей, таких, например, как Stihl или Oregon. Да, они стоят подороже, но и служат гораздо дольше, так как сделаны из высококачественной стали, поэтому меньше растягиваются, и вероятность того, что она порвется также гораздо ниже.
