Зернодробилка своими руками

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

  • Электродвигатель мощностью около 1 кВт.
  • Листовой металл толщиной 3 мм.
  • Калёная сталь для ножа.
  • Болты, гайки, шайбы, гроверы — М8.
  • Металлическая бочка или ёмкость подходящих размеров.

Инструмент:

  • Болгарка с отрезным кругом.
  • Электродрель.
  • Шлифовальный станок.
  • Сварочный аппарат.
  • Слесарный инструмент.

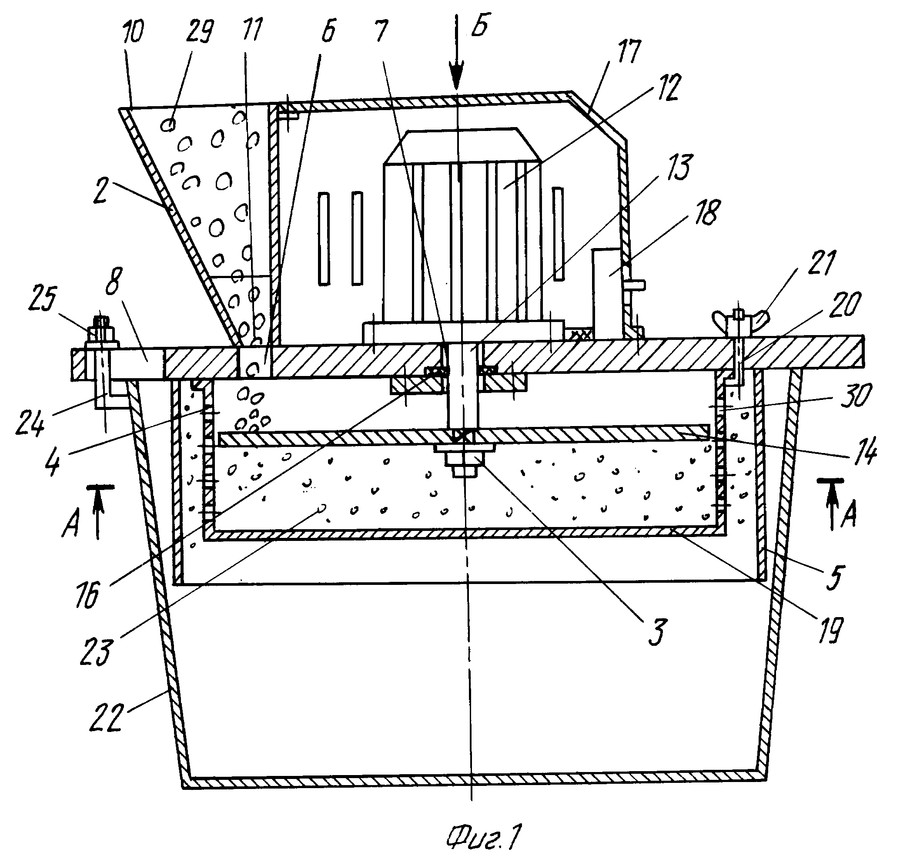

Самодельная зернодробилка: схема

Зернодробилка состоит из таких узлов:

  1. Задвижка для регулирования подачи зерна в рабочую камеру.
  2. Бункер для зерна.
  3. Кнопка включения-выключения электродвигателя.
  4. Электродвигатель.
  5. Втулка.
  6. Ось.
  7. Шайба.
  8. Гайка.
  9. Винт.
  10. Основание.
  11. Корпус рабочей камеры.
  12. Ёмкость для измельчённого зерна.
  13. Болт.
  14. Гайка.
  15. Металлическая сетка (решето).

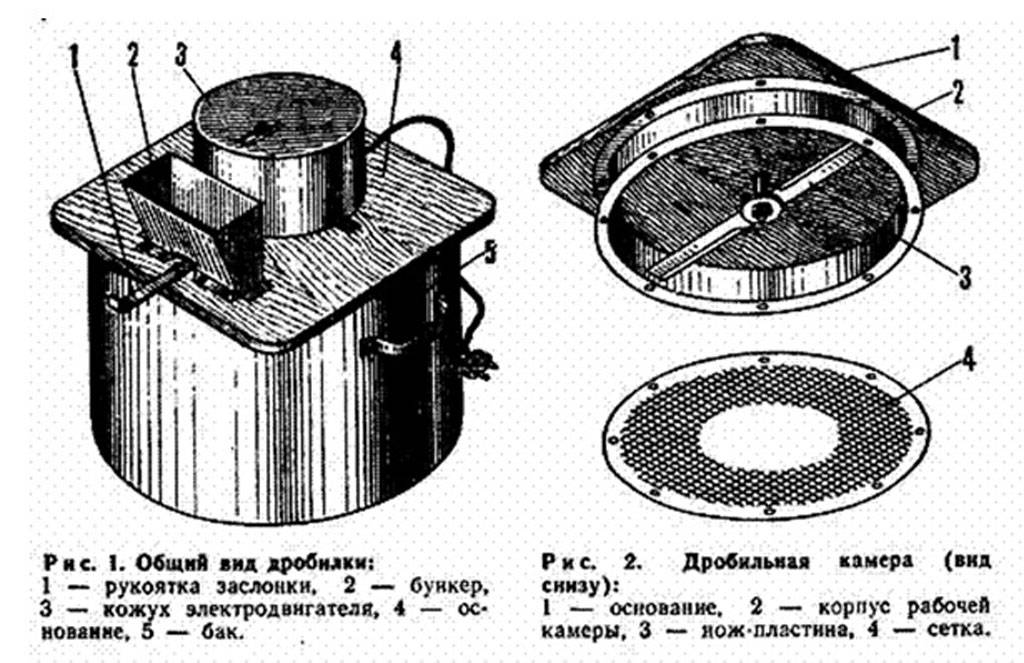

Схема рабочей камеры дробилки.

  1. Основание.
  2. Корпус рабочей камеры.
  3. Винт.
  4. Решето.

Изготовление самодельной зернодробилки

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

(2 4,50 из 5) Загрузка…

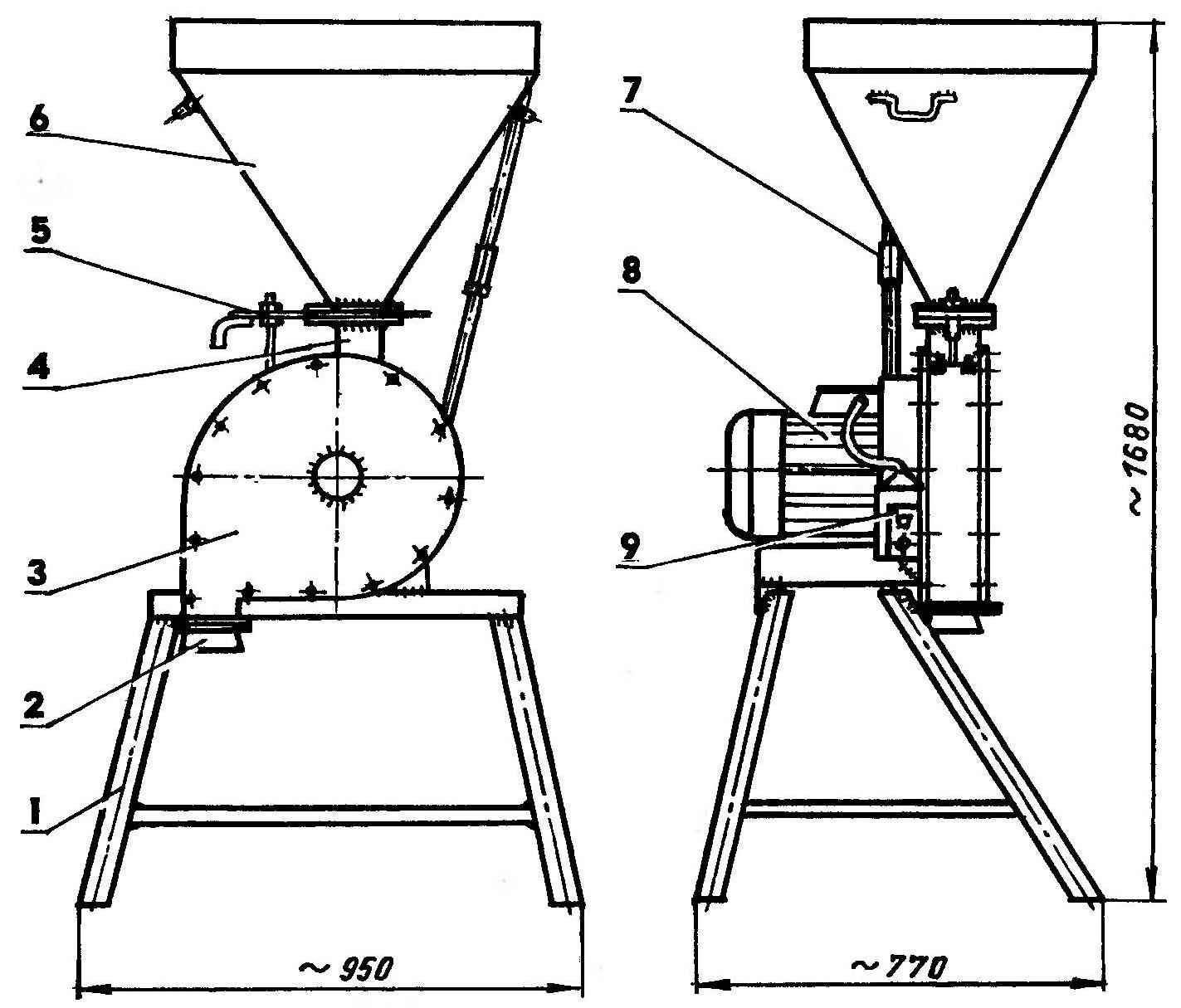

Универсальная зернодробилка Шмель

При помощи зернодробилки, собранной из деталей сельхозтехники, можно измельчить мешок зерна за 15 минут. Внешний тормозной барабан от трактора ДТ-75 используется в качестве основания. На его внутренней стороне имеются зубья. Они будут цеплять ведомые диски фрикциона. Диск сошника сеялки заменит передний фланец основания. В комплекте с ним имеются ступица и подшипник. Свекловичная сеялка СУПН-8 используется в качестве бункера зерна. А молотки выполняются из противорежущих пластин зерноуборочного комбайна.

Устройство самодельной зернодробилки

Принцип работы:

  1. 1. Запуск двигателя от электросети и его прогрев.
  2. 2. Засыпка сырья в бункер.
  3. 3. Переработка зерна в дробильной камере: перемол ножами.
  4. 4. Отсев через сито в приемный бак.

От диаметра ячеек сита зависит степень измельчения зерна. Оборудование можно укомплектовать ножом-теркой для измельчения овощей, травы и фруктов.

Перосъёмная машина своими руками: чертежи, устройство

1.1

Основание измельчителя

На токарном станке проводят обрезку барабана до высоты 65 мм. Высота выточки с внутренней стороны должна составлять 3 мм, а диаметр — 282 мм. Затем отрезается третья часть в барабане для отверстия под решето, которое должно придерживаться дугами, приваренными к фланцу и внешней стороне барабана.

Чертеж основания измельчителя без бункера и тумбочки

Фланец (1) стачивается до размера 285+0,5 мм, вставляется в барабан и приваривается. Для повышения производительности дробилки в ступице сверлят воздухозаборные отверстия диаметром 8 мм. На место отрезанной части барабана крепят решето двумя болтами М8 и боковую пластину к поверхности диска в сошнике.

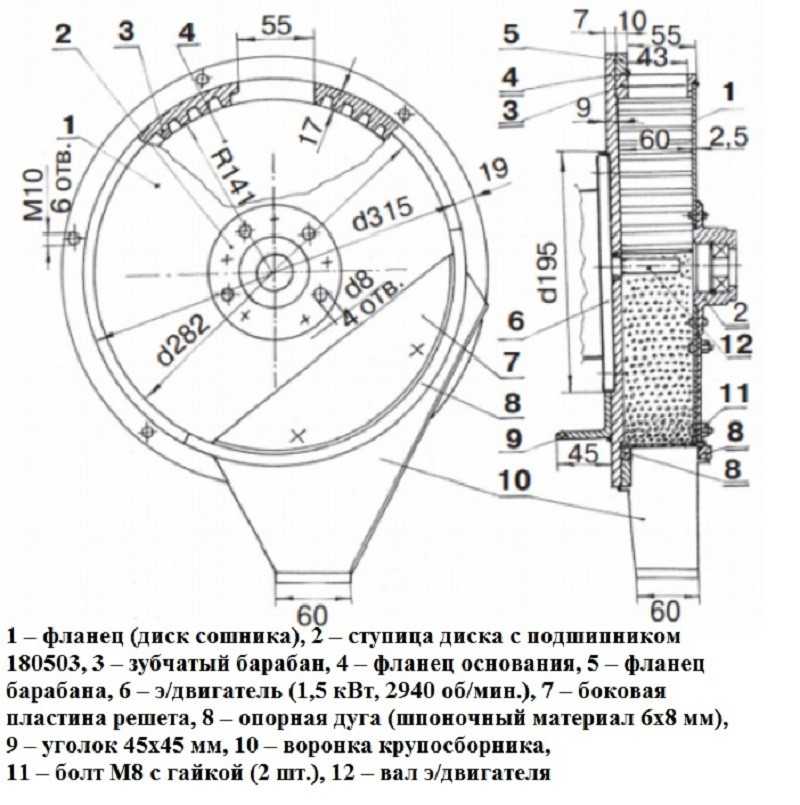

Решето измельчителя: чертеж с размерами

Отверстие на верхней части барабана составляет 5,5 х 4,3 см. В нем закрепляется бункер с задвижкой для регулировки потока зерна, поступающего в измельчитель. Ее устанавливают в нужное положение и фиксируют болтом М5 и маховичком. Воронку, через которую высыпается измельченное зерно, приваривают на фланец (10).

Дробилка крепится за счет уголка. Тумбу разделяют горизонтальной перегородкой на две части. Сверху устанавливают предохранительный автомат, сигнальную лампу, реверсивный магнитный пускатель и кнопку включения. Снизу хранят инструмент и сменные решета.

Гранулятор для комбикорма своими руками: конструкции, чертежи, фото

1.2

Молотковый барабан

Две пластины наваривают поверх вала, торец которого имеет отверстие с резьбой М10. При разъединении барабана и вала в него вставляется болт-съемник. Оси оборудованы шестью молотками равного веса с высокой износостойкостью.

Молотковый барабан: сборочный чертеж

Высверливаются отверстия для заклепки диаметром 1 см каждое. Шайбами регулируются расстояния по оси между молотками. Для интенсивного дробления их располагают в параллельных плоскостях.

Изготовление маточника для кроликов своими руками: чертежи и рекомендации

1.3

Балансировка дробилки

Статическую балансировку вращающихся частей проводят для уменьшения вибрации. Такую операцию проводят на специальном устройстве.

Устройство для балансировки барабана

Собранную конструкцию барабана устанавливают поверх ножей в горизонтальной плоскости. Высверливанием металла из пластин добиваются равномерной остановки ротора.

1.4

Инструкция по сборке

Для использования в домашнем хозяйстве собирается установка небольших размеров по аналогии с зернодробилкой Шмель заводского производства. Такое устройство оснащается ротором и подключается к сети 220 Вольт.

Таблица: Сборка поэтапно:

ШагФотоОписание
1

Используется двигатель мощностью 350 Вт (1500 об/мин) с конденсаторами.

На вал насажен барабан с молотками, закрепленными попарно в четырех местах

2

На сетке заготовлены отверстия диаметром 4 мм и продольные щели для отсева крупной фракции

3

Сетка вставляется в заранее подготовленные пазы

4

Ударом молотка плотно закрепляется с небольшим смещением вправо

5

Бак из жести с квадратным патрубком крепится с входным отверстием рабочей камеры

6

Механизм предназначен для регулировки подачи зерна и качества помола

7

Специальный клапан для ограничения подачи зерна опускается и поднимается вручную

8

Переносная конструкция устанавливается на ножки

9

Барабан закрывается крышкой

Дробилка для зерна, изготовленная своими руками, не сравнится с агрегатами промышленного масштаба, но в домашних условиях перерабатывает 10 кг сырья за полчаса.

Зернодробилка из болгарки

Пожалуй, самой простой конструкцией из всех доступных для самостоятельного изготовления, обладает электрическая зернодробилка из болгарки. Для того чтобы сделать зернодробилку, таким способом, понадобится закрепить болгарку на деревянной основе металлическими скобами и болтами.

Предварительно перед этим, в основе нужно будет сделать отверстие под вал, на который будет установлен нож, сделанный из диска по металлу (для этих целей диск придется обрезать с двух сторон, как на картинках), и, бункер.

Та часть, где будет происходить помол зерна (рабочая камера), делается из куска жести, после чего в ней высверливаются отверстия, не более 3 мм в диаметре (как в сите). Затем рабочая камера посредством шурупов прикручивается к основанию, там, где установлен нож самодельной зернодробилки.

Важной составляющей любой зернодробилки является бункер для загрузки зерна. Сделать его можно из любой подручной емкости подходящих размеров. Рекомендуется для этих целей использовать пластиковую канистру на 5-10 литров

Предварительно придется срезать днище с канистры, после чего её можно будет установить горлышком в отверстие сверху зернодробилки

Рекомендуется для этих целей использовать пластиковую канистру на 5-10 литров. Предварительно придется срезать днище с канистры, после чего её можно будет установить горлышком в отверстие сверху зернодробилки.

Как сделать своими руками из стиральной машины

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ.

Необходимые материалы

Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

  • собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
  • дополнительный электрический двигатель;
  • дрель и сверла (от 3 до 16 мм);
  • зубило и молоток;
  • различные ключи;
  • болты и гайки (M4, M6 и M8).

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла.

Кроме того, нам понадобится дополнительный расходный материал:

  • металлический уголок (3×3 см);
  • поворотные болты M8 с гайками-барашками – в количестве трех штук;
  • 3-х литровые жестяные банки из под краски – в количестве трех штук;
  • замки типа «лягушка» – в количестве трех штук.

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

Чертёж и условия конструкции ДКУ

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:

Схема самодельной крупорушки

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

Что собой представляет доильный аппарат Доюшка узнаете здесь.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми.

Порядок действий

Итак, начнем работы, используя следующий порядок действий:

  • Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
  • Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
  • При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
  • Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
  • Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
  • Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
  • Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
  • Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
  • Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап – первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

Технология создания опрыскивателя своими руками описана в данном материале.

Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

Установка ножей на шкив

Технические характеристики зернодробилок

Выбирая устройство для измельчения зерна, необходимо оценивать ряд параметров, которые являются основными критериями выбора данной сельскохозяйственной техники.

Зернодробилки нужны для измельчения и смешивания зерна для лучшего усваивания его животными. Некоторые животные вообще не могут есть цельное зерно, например, молодой скот и некоторые виды птицы, а те, что могут, лучше будут питаться, если скармливать им измельченный корм.

Зернодробилки для фермерского хозяйства бывают двух видов: перерабатывающие зерно и различные виды кормов: овощи, траву и также зерно.

На что обратить внимание:

Мощность агрегата, которая определяет его производительность.

Самые хорошие имеют мощность, как правило, чуть меньше 2 кВт. Это максимально, что может развить агрегат. Повседневная мощность при этом меньше, не более полтора киловатт. Сфера использования этих агрегатов — домашнее хозяйство. Промышленные имеют большую мощность, до 22 киловатт, и внушительные размеры. Они перерабатывают не менее 800 кг в час.

Скорость вращения.

Это количество оборотов за определенный отрезок времени. Чем она больше — тем лучше

Но наиболее просто определить производительность оборудования — это обратить внимание на количество обрабатываемого сырья за час. Эта важная характеристика ставится часто в названии напротив модели числом

Вес и габариты агрегата для производства комбикорма

Вес и габариты агрегата для производства комбикорма.

Чем они меньше — тем удобнее. Естественно, при этом может страдать производительность. Чтобы избежать ошибок при выборе, нужно решить перед покупкой, для чего или для кого нужен агрегат, где есть возможность его разместить, в доме или постройке на участке, по какой цене вариант необходимо найти. Это все напрямую зависит от веса и габаритов агрегата.

Наличие съемных запчастей.

Наличие в комплекте сеток или различных частей агрегата, что позволяют калибровать готовую продукцию. Например, сетки с отверстиями разного размера.

Величина бака для засыпания корма. Сокращает усилия человека на обслуживание машины.

Чаще всего машины, область применения которых — дом или небольшое хозяйство, построены таким образом: дробленое зерно высыпается с нижней части, машину нужно ставить на подставку, самостоятельно сделанную хозяином, емкость для готового корма, а в подставке — отверстие. Или есть варианты, что ставятся на ведро.

Виды зернодробилок по принципу работы

Зернодробилки бывают разные. Описание от производителя может не содержать информации, какого типа агрегат по этому критерию.

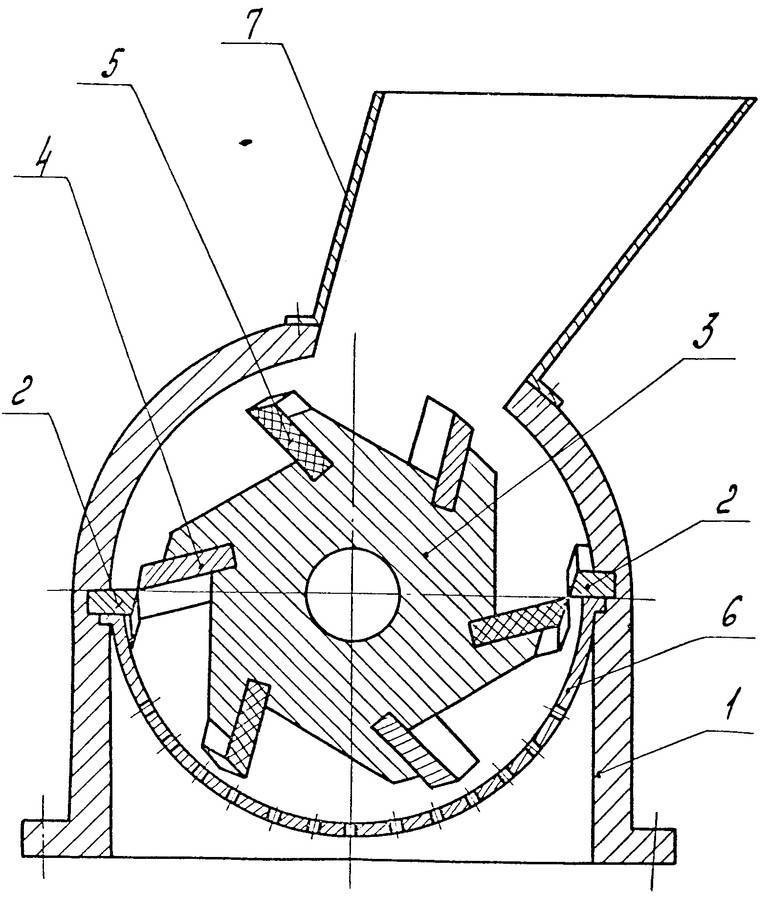

  • Молотковые — более тщательно измельчают, но берут больше энергии. Молотковые аппараты для измельчения кормовых культур. Такие типы измельчают корм благодаря ударной силе механизмов. В аппарате есть барабан и решето, в барабане корм подвергается измельчению. Через отверстия барабана выпадают соответствующие по размеру частицы зерна. Регулируя величину этих отверстий можно подобрать нужный для себя вариант.
  • Роторные же измельчают зерно так, что получаются частицы разного размера, неравномерно. Но они более экономичны. В роторные измельчители, где используются ножи, часто вставляют сетку, и частицы получаются не более определенного размера. Чтобы выбрать подходящие для себя машины, лучше всего полагаться их на общие качества, судя по отзывам и техническим характеристикам.
  • Пневматические зернодробилки вне зависимости от типа, роторные они или молотковые, используют систему подачи сырья воздухом, экономя при этом электричество и усилия человека. Такие типы аппаратов, как правило, дробят очень мелко. Частицы двигаются по шлангам.
  • Дисковые дробилки для зерна имеют диски, которые служат как жернова. На дисках расположены ножи. Расстояние между ними регулируемо, что определяет размер измельченного готового корма.

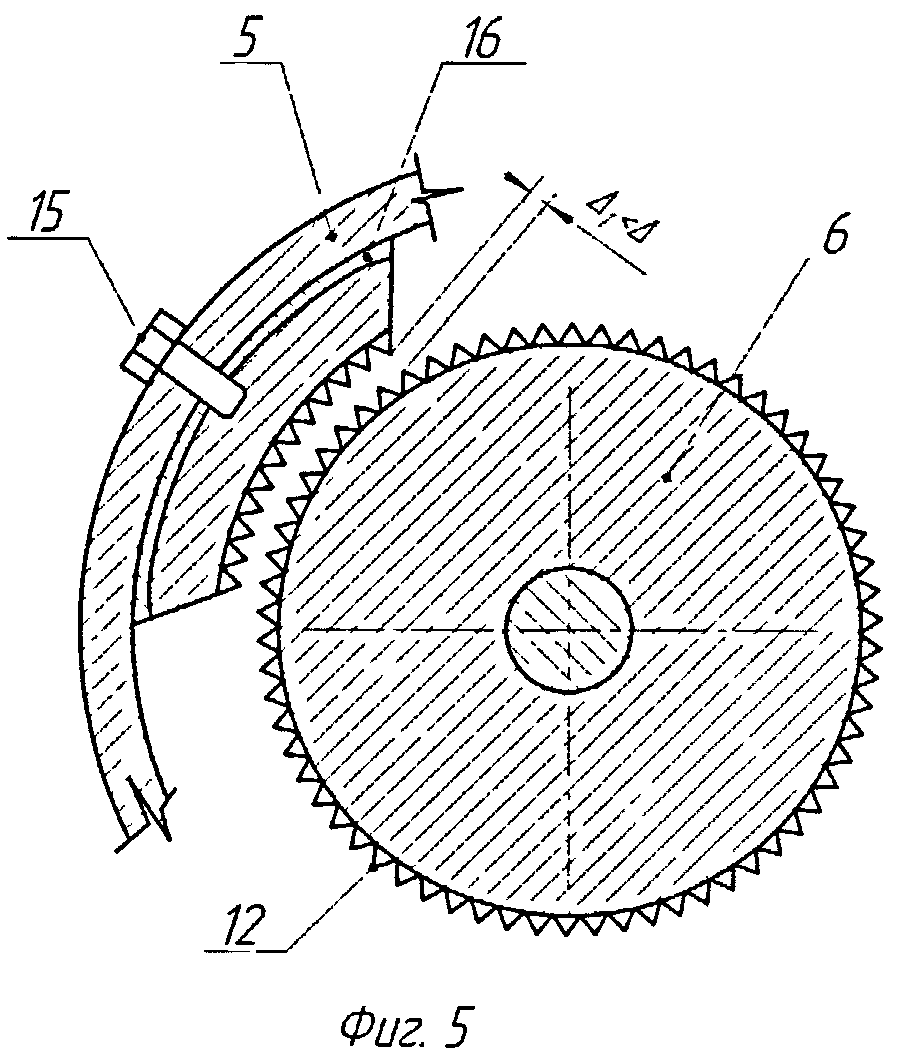

  • Вальцовые зернодробилки. Принцип работы — движение рифленых элементов, между которыми происходит измельчение сырья, что попадает между ними.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

  1. Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
  2. Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
  3. Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
  4. Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
  5. Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

Самодельная зернодробилка своими руками: из болгарки, стиральной машины или пылесоса

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола. При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

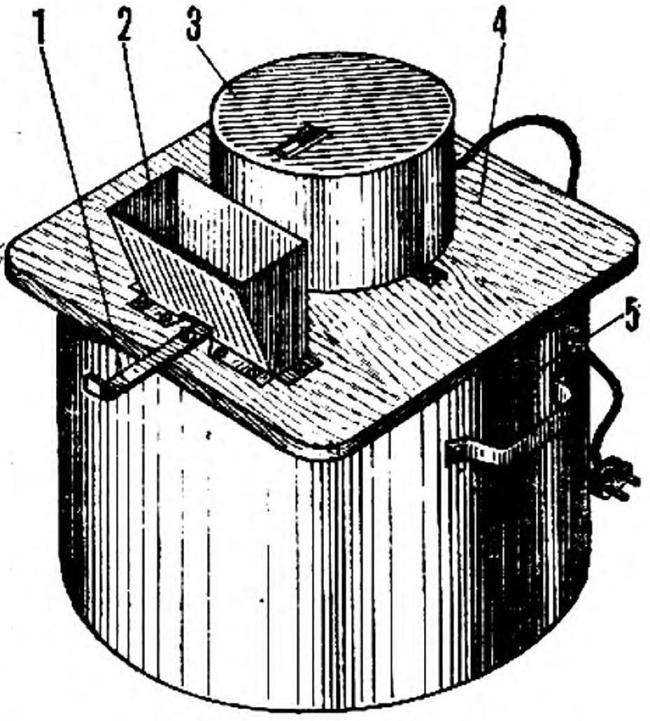

Зернодробилка из болгарки

Зернодробилка из болгарки

Собрать зернодробилку можно, используя в качестве двигателя угловую шлифмашинку (болгарку) имеющую размер (диаметр) применяемого диска 115 или 125 мм.

Процесс сборки такого устройства состоит из следующих этапов:

  1. Из водостойкой фанеры толщиной 8-10 мм вырезается лобзиком прямоугольное или круглое основание.
  2. По центру основания делается круглое отверстие для редуктора болгарки.
  3. По диагонали от центрального отверстия на основании делается еще одно для зернового бункера.
  4. Из твердой высокоуглеродистой стали толщиной 1,5-2,0 миллиметра изготавливается нож-измельчитель.
  5. Нож при необходимости отпускают на огне и сверлят по центру отверстие для крепления на вал редуктора болгарки.
  6. При помощи наждака нож затачивается.
  7. Болгарка укладывается на основание, ее круглый выступ помещается в вырезанное заранее отверстие.
  8. При помощи самодельного хомута из металлической ленты и двух винтов болгарка закрепляется на основании.
  9. На вал болгарки закрепляют и фиксируют заточенный нож-измельчитель.
  10. Старую кастрюлю обрезают до половины, в ее днище сверлом 4 или 5 мм делают отверстия;
  11. Полученное сито при помощи 4 уголков, заклепок или винтов закрепляют на основании со стороны ножа.
  12. Собранная зернодробилка помещается на вместительную емкость – ведро или большую металлическую кастрюлю. В отверстие для зернового бункера вставляется пластиковая 5-литровая бутылка с обрезанным дном.

При работе болгарку подключают к сети, фиксирующей кнопкой на рукояти устанавливают постоянные обороты ножа. Для получения муки зерно засыпают его в самодельный приемный бункер – пластиковую бутылку.

При этом для регулировки подачи зерна в горлышке вставляют подвижную жестяную заслонку.

Зернодробилка из стиральной машины

Зернодробилка из стиральной машины

Сделать простую и производительную зернодробилку из старой активаторной машины вертикального типа («Ока», «Волга», «Фея») можно следующим образом:

  1. С машинки снимают отжимное устройство.
  2. Положив стиральную машинку на бок, на шкиве активатора выкручивают фиксирующий (стопорный) его винт или болт.
  3. Установив машинку в рабочее положение, активатор вынимают вместе с валом.
  4. В нишу активатора крепится соответствующего размера и формы пластинка из листовой оцинкованной жести.
  5. Из активатора выкручивают вал.
  6. Из старой дисковой пилы, рапидного полотна вырезается трапециевидный нож, диаметр которого немного меньше или такой же, как у снятого активатора.
  7. Нож затачивается на наждаке и при помощи двух гаек фиксируется на валу.
  8. Вал с закрепленным ножом вставляется в отверстие в баке, фиксируется в шкиве стопорным винтом.
  9. Для сбора конечного продукта помола – муки – сливное отверстие в самой нижней точке бака расширяют, используя молоток и зубило, вставляют в него отрезок стальной трубы и выводят под углом наружу.
  10. Для того чтобы в конечный продукт не попадали крупные частицы, перед отверстием для сбора муки под углом 60-700 устанавливают мелкоячеистую стальную сетку или лист оцинкованной жести с отверстиями диаметром 4-5 мм.
  11. Для загрузки зерна в съемной крышке машинки расширяют имеющееся отверстие и вставляют в него 5-литровую пластиковую бутылку с обрезанным дном.

Преимущества такой самодельной зернодробилки заключается в том, что для ее сборки не требуется составления чертежа, изготовления основания для двигателя.

Кроме того, она обладает хорошей устойчивостью, имеет вместительный бак (до 30-40 л) и невысокое потребление электричества.

Виды дробилок

Дробилки можно разделить на несколько классов:

  1. Промышленные – их применяют в больших агропромышленных хозяйствах.
  2. Бытовые – они нашли свое применение в приусадебных хозяйствах.

Бытовая зернодробилка

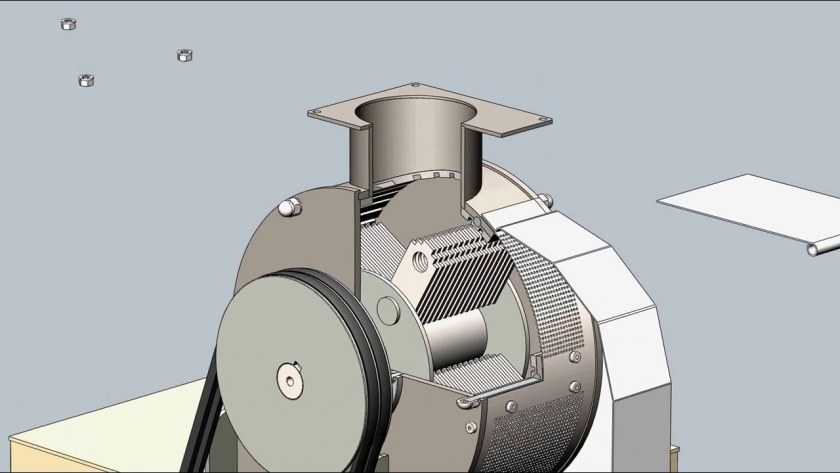

Промышленная зернодробилка

Можно привести и другой вариант классификации.

Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:

  • Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
  • Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.

Установка для обработки силоса

Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
