Для соединения концов троса или каната, а также для образования петель на концах, используются различные разновидности стальных, медных или алюминиевых зажимов. Относясь к такелажному крепежу, зажимы для тросов используются в лифтовом хозяйстве, при проведении различных монтажных работ, а также в быту.

Виды зажимов

Для обеспечения долговечности и надёжности все конструктивные элементы зажимов изготавливаются из нержавеющих сталей, а при небольших эксплуатационных нагрузках – также из меди, латуни или алюминия.

Наибольшей популярностью пользуются:

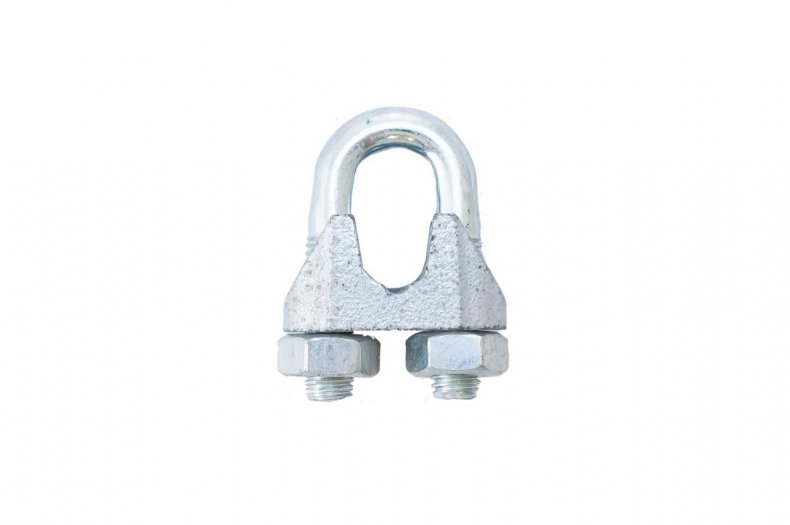

  • Зажим для троса подковообразного типа, производящиеся по стандарту DIN 741. Изготавливается только из оцинкованной или нержавеющей стали, включают в себя U-образную стремянку с резьбой, шайбу-накладку для петли троса, колодку с гнездом под трос и две гайки. Используют такие зажимы для сравнительно небольших нагрузок, преимущественно при транспортировке или буксировки грузов или техники.
  • Одинарные зажимы Simplex, которые состоят из стальной накладки с бортами по краям, и стальной зажимной пластины, располагающейся между накладкой и тросом. Для крепления элементов между собой в зажимах типа Simplex имеется болт и гайка. Подобная конструкция больше предназначена для соединения концов троса между собой при его сращивании.
  • Зажим для троса двойного типа или Duplex. Принцип действия остаётся таким же, как и в зажиме предыдущего типа, но накладка и пластина – вдвое длиннее, что позволяет разместить вторую крепёжную пару «болт-гайка». Соответственно надёжность двойного захвата увеличивается, как, впрочем, и его размеры.
  • Зажим типа «бочонок», который представляет собой два несколько приплюснутых полых полуцилиндра, которые соединяются между собой при помощи винта (в одном полуцилиндре предусмотрен прилив с резьбой, а во втором – отверстие под винт). В торцевых частях каждого полуцилиндра имеются два полукруглых паза для пропуска троса и образования петли.
  • Клиновый зажим. Относится к числу специализированных, и подходит для соединения такелажных тросов или канатов большого диаметра (до 100 мм). Клиновые зажимы отличаются повышенной износостойкостью, поскольку для соединения используются втулки из антифрикционной бронзы, а для надёжного обхвата троса или каната применяются шайбы из мягкого алюминия.

Особенности использования различных видов тросовых зажимов

Основными техническими параметрами рассматриваемых изделий являются предельный диаметр троса и гарантированное усилие зажима.

Имеют значение также и размеры зажима, поскольку рекомендуется, независимо от типа, использовать последовательно несколько зажимов (не менее трёх), особенно, если масса груза не гарантирует его безопасного перемещения или подъёма.

Зажимы по стандарту DIN 741 используются для канатов диаметром 5…62 мм, при наличии пружинной шайбы по ГОСТ 6402-70 и гайки по ГОСТ 5915-70. Конструкция такого зажима предусматривает возможность установки стопорной планки, которая обеспечивает более надёжный прижим троса к скобе.

Не допускается эксплуатация зажимов для тросов, детали которых не имеют защитного антикоррозионного покрытия из цинка.

В крепёжных элементах плоских зажимов должна применяться резьба по ГОСТ 24705-81. Материал накладок – сталь Ст.3, пластины должны использоваться под крепление тросов диаметром 4,6…30 мм.

В случае последовательного использования нескольких зажимов расстояние между ними не должно быть меньше шести диаметров троса.

В двойных зажимах типа Duplex срезающее усилие воспринимается исключительно болтовым соединением, поэтому выбор диаметра крепежа определяется диаметром троса. Рекомендуются следующие соотношения:

Для троса диаметром 2 мм и 3 мм – крепёж М4; Для троса диаметром 4 мм и 5 мм – крепёж М5; Для троса диаметром 6 мм – крепёж М6; Для троса диаметром 8 мм – крепёж М8; Для троса диаметром 10…12 мм – крепёж М10.

Клиновые зажимы не рекомендуется использовать для подъёма груза. Потому что эксплуатационные нагрузки на крепёж снижаются, поскольку оси действия сил при работе такого зажима совпадают, и, следовательно, напряжений среза не возникает.

Эксплуатационные параметры зажимов клинового типа регламентируются DIN 15315. Для винтового прижима троса или каната к опорной поверхности клина используется высокопрочный крепёж (класса прочности не ниже 5.6), с защитным антифрикционным покрытием.

Периодически соединение требуется подтягивать.

Зажим «бочонок» часто изготавливается из алюминия, и не рассчитан на большие диаметры троса: рациональный диапазон диаметров составляет 2… 8 мм. Отсутствие выступающих элементов и компактность такого зажима позволяет использовать его в стеснённых пространствах.

Огон с помощью зажима DUPLEX или SIMPLEX

Данный тип создания петли на тросе вполне надежный, выглядит эстетично и относительно не дорогой. Зажим SIMPLEX означает единственный т.е. данный зажим с одним стягивающим винтом.

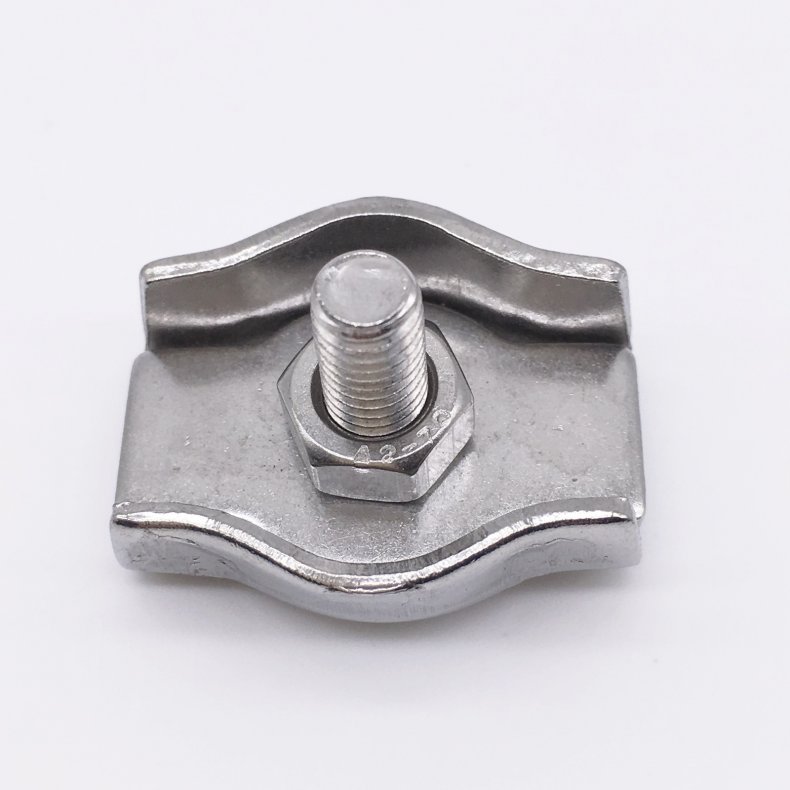

Зажимы Симплекс производятся из оцинкованной стали, из нержавеющей стали А2 и А4. Зажим SIMPLEX подбирается по размеру троса. Если Вы используете трос для растяжки 3 мм, то и зажим SIMPLEX должен быть 3мм. Самые распространенные размеры зажимов Simplex 6мм и зажим симплекс 2 мм. Установка зажима не требует особых знаний, достаточно иметь ключ под гайку или плоскогубцы.

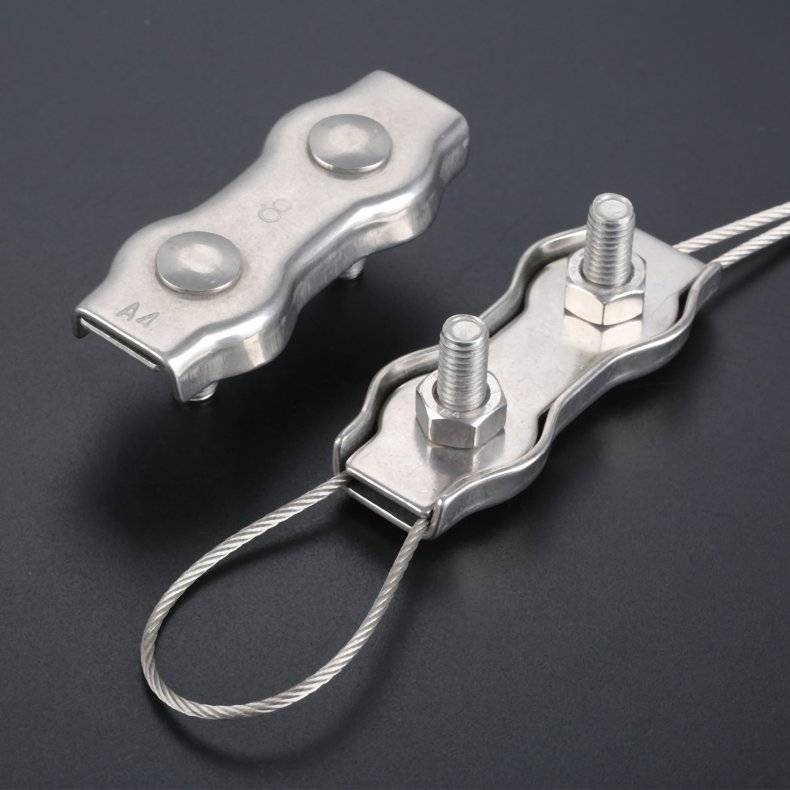

Зажим DUPLEX оснащен двумя стягивающими винтами. Зажим каната Duplex чаще применяется чем Simplex за счет большей надежности крепления по сути в 2 раза по сравнению с Simplex. Размер зажима должен соответствовать размеру троса. Т.е. если вы используете металлический канат 4 мм то Вам необходимо использовать зажим duplex 4 мм.

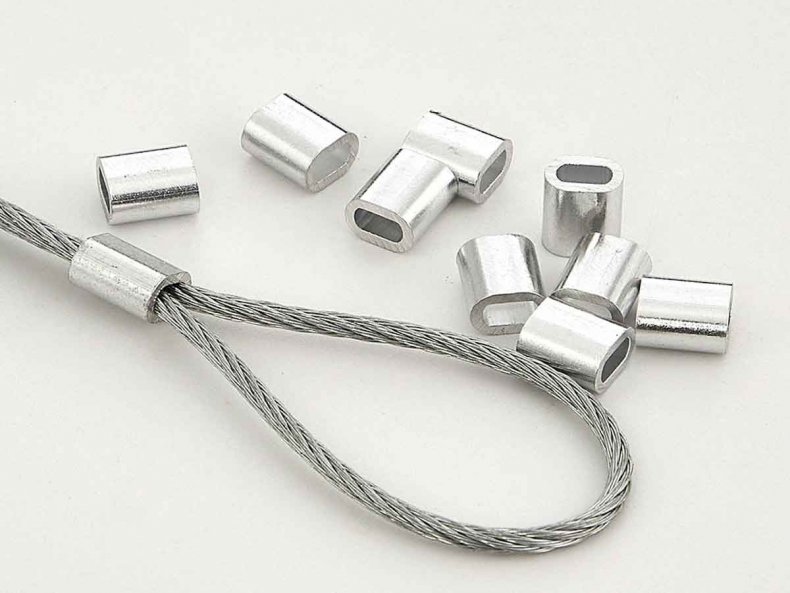

Создание петли на тросе с помощью алюминиевого зажима DIN 3093

Зажим для троса DIN 3093 идеально подходит для промышленного объема создания петель из троса. Зажим алюминиевый для троса имеет привлекательный внешний вид

Это особенно важно для фасонных изделий

Например при подвешивании светильников, при создании элементов для техники, в бытовых условиях и прочее. Алюминиевые втулочные зажимы устанавливаются с помощью пресс-клещей или с помощью опрессовочного оборудования. Для зажимов 3093 маленьких размеров оприсовка может осуществляться пресс клещами или на худой конец с помощью молотка.

Если же говорить о больших размеров зажимов то необходимо использовать опрессовочное оборудование для качественного обжима. Алюминиевый зажим подходит для троса от 1 мм до 28 мм. Для монтажа петли на тросе с помощью алюминиевого зажима-втулки понадобится 1 зажим и при необходимости 1 коуш. Размер коуша соответствует размеру втулки и размеру троса.

Например если вы монтируете петлю на тросе диаметр 6 мм, то Вам понадобится зажим DIN 3093 6 мм и коуш DIN 6899 6 мм

Обращаем внимание, что на картинках ниже изображены примеры с одним втулочным зажимом для троса, при этом для ответственных креплений можно использовать 2 и 3 зажима для троса последовательно

Как крепить трос: такелажные средства, приспособления, крепления и инструмент

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.

Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Талреты

Наиболее известным и часто используемым приспособлением для натяжения тросов является талреп — винтовое натяжное устройство. Устроено оно очень просто и состоит обычно из трех деталей: двух винтов и корпуса. Натягивают трос с помощью талрепа вращением его корпуса.

Один из винтов имеет правую резьбу, другой — левую. Поэтому при вращении корпуса они либо оба ввинчиваются (сближаются друг с другом и натягивают трос), либо оба вывинчиваются и удаляются один от другого в зависимости от направления вращения.

Винты талрепа могут иметь на концах кольца (петли), крючья или вилки с замыкающими пальцами, которые обеспечивают прочное и одновременно легкоразъемное соединение. Сейчас в продаже имеется очень широкий ассортимент талрепов, отличающихся друг от друга размерами и рассчитанных на нагрузку от нескольких килограммов до 1-2 тонн.

Талреты изготавливаются, как правило, из высококачественной стали и имеют защитное никелевое или цинковое покрытие, что позволяет использовать их и в помещениях с повышенной влажностью, и на открытом воздухе.

Лучше всего с винтовыми натяжными устройствами знакомы яхтсмены, связисты, монтажники. Однако и в бытовых условиях найдется немало вариантов применения талретов, например, при установке мачты антенны и креплении ее расчалками, при сооружении шпалер, при монтаже ограждений или развешивании светильников. Словом везде, где в качестве элемента конструкции требуется туго натянутая проволока, канат или трос.

Слева — коуши разных размеров, над ними — П-образные серьги, далее направо выше и ниже — талрепы различных размеров и конструкций, справа внизу — тросовые зажимы.

Серьги

Наряду с талрепами при работе с тросами и канатами очень часто приходятся пользоваться серьгами — П-образными соединительными элементами со шплинтуемым или ввинчиваемым на резьбе стопором («пальцем»). Предназначены они в основном для надежного и быстрого соединения двух или более плетей тросов, крепления их к проушинам, скобам, рым-болтам и т.п.

Выпускают серьги разного размера, чтобы их можно было подобрать к той или иной толщине троса и соответствующей нагрузке. Обычно считают, что чем больше серьга, тем большие нагрузки она может воспринимать.

Чтобы зацепить трос (канат) за крюк или закрепить с помощью серьги, необходимо сделать на его конце петлю или как говорят «оконцевать трос». Для этого выпускают несколько типов специальных легко сборных зажимов различного размера (на фото 2 — справа внизу). Обычно диаметр троса, на который рассчитан тот или иной зажим, указывается маркировкой на его корпусе. На фото 1 представлены несколько примеров оконцовывания тросов с помощью зажимов различных типов.

Коуши

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.

В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.

Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

Карабины

Полезным дополнением к рассмотренным выше приспособлениям являются так называемые карабины.

Обычно их используют наравне с серьгами, но в отличие от последних карабины позволяют быстро сцепить или расцепить соединение одним нажатием на подпружиненную карабинную защелку.

Виды и маркировка

При выборе троса учитывается масса факторов:

  • Устройство;
  • Длина;
  • Диаметр;
  • Гибкость;
  • Предельная нагрузка, которую способно выдержать изделие.

Тот или иной тип конструкции определяется в зависимости количества свиваний. Например, стальной трос одинарного свивания состоит из сердечника с накрученной на него по спирали проволокой. Отдельные пряди данных элементов часто служат для изготовления более сложных изделий — тросов двойного свивания. Конструкция таких изделий в себя включает сердечник, на который в определенной последовательности накручиваются пряди

Пряди используются для изготовления однослойных и многослойных изделий, способных выдерживать серьезные нагрузки, что нередко очень важно

Наиболее сложное устройство имеют тросы тройного свивания, изготавливающиеся из стренги. По сути, стренга — это стальной трос двойного свивания, специально изготовленный для формирования из него в дальнейшем более сложных изделий.

Для производства сложных по конструкции тросов могут использоваться выполненные различными способами пряди. Для маркировки и определения типа прядей используется обозначение ЛК — линейное касание. Простейшие по устройству пряди (ЛК-0) характеризуются одинаковым шагом свивания во всех слоях и повторяющимся узором.

Для формирования слоев пряди используется проволока разного диаметра, обозначается она в таких случаях — ЛК-Р. Есть смешанные типы прядей, то есть те, слои которых изготовлены из проволоки разного диаметра. Эти пряди имеют обозначение ЛК-РО. Способ изготовления прядей тоже учитывается при выборе.

Стальные тросы вьются также из прядей, изготовленных по принципу точечного касания (ТК) проволоки в них. Особенности устройства этих прядей в том, что в каждом их слое проволока намотана с разным шагом, а слои перекрещиваются друг с другом. Сразу скажем, что не рекомендуется использовать тросы с такими прядями, когда они предназначены для значительных динамических нагрузок. Ведь в связи с малой плотностью внутренней структуры данных изделий слои их при динамических нагрузках подвергаются сильному трению, что может быстро вывести трос из строя.

Комбинированные тросы изготавливаются из прядей типов ЛК и Т. К. Они обозначаются ТЛК. Каждый из описанных типов выбирается в зависимости от назначения, тщательно оцениваются условия эксплуатации.

Отдельного внимания заслуживает изделие из оцинкованной проволоки. Для дополнительной защиты от коррозии оно помещается в ПВХ оболочку. Благодаря этой особенности устройства изделие успешно эксплуатируется и в неблагоприятных условиях. Такими тросами обвязываются грузы, опускаемые в жидкие среды, с их помощью выполняется монтаж антенн и мачт, линий связи и электропередачи.

Предназначение зажимов в строительных работах

Итак, как же применяется это устройство на строительных площадках? Преимущественно это устройство используется в работах с тяжелыми нагрузками и большими весами, этим обуславливается изготовление зажимов для троса принципиально только из высококачественных и прочных материалов. Для всех производителей действуют строгие стандарты изготовления зажимов, соблюдение которых обязательно. Структура конструкции этого приспособления не сложная. Зажимы состоят из стальной дуги и пары шестигранных гаек. Для гарантированного обеспечения надежности и безопасности крепления обычно устанавливают не менее трех зажимов на одном тросе. Однако, если нагрузка значительно больше, чем может выдержать это приспособление, рекомендуется не добавлять количество зажимов, а выбрать другой тип фиксатора.

При производстве зажимов используются только проверенные высококачественные металлы. Это позволяет быть уверенными в надежности закрепления на двух концах этой детали. Дополнительное покрытие детали добавочным защитным слоем обеспечивает полную безопасность и надежность. Добиться этого можно используя гальваническую оцинковку. Она качественно защищает сталь от коррозии и любого влияния окружающей среды.

Неправильная установка зажима на стальном тросе может повлечь за собой печальные последствия, став причиной обрыва деталей. Чтобы этого избежать, рекомендуется внимательно прочитать инструкцию по установке. Первоначально край троса нужно ввести в дугу, затем он закрепляется внутри с помощью шестигранных гаек, которые служат особым замком. Завинчиваются гайки в разные стороны, так как трос располагается между ними, закручивание должно быть максимально полным, чтобы концы троса были плотно прижаты.

Классификация

Существуют различные виды креплений. Они подразделяются в зависимости от типа, формы, особенностей конструкции, по способу использования.

По типу крепления

U-образные (Скобчатые)

Этот вид самый популярный и широко применяемый. Внешний вид скобы напоминает U — образную форму хомута. Это многоразовое приспособление, собирается и разбирается быстро, не теряет своих эксплуатационных характеристик со временем. Для скобок подходят металлические канаты с диаметром от 4 до 19 мм.

Среди преимуществ отмечается:

  • доступная стоимость;
  • долгий срок службы.

К минусам можно отнести небольшую площадь при зажиме, не подходит для больших нагрузок.

Крестообразный

Используют для скрепления двух тросов под прямым углом. По форме изделие напоминает цилиндр, внутри которого вкручен винт с пересевающимися разрезами. При входе канатов внутрь полости, происходит их соединение за счет затягивание винтом. В результате образуется своеобразная ячейка. Данную конструкцию чаще всего применяют для изготовления сетки.

К достоинствам данных приспособлений относят следующее:

  • их можно использовать много раз;
  • легкость в установке;
  • придают эстетичный внешний вид.

Недостатком является дорогая цена и отсутствие сильной прочности при больших нагрузках.

Стопорный

Разновидность крестообразного крепежа. Однако вместо четырех прорезей, в нем находится одна. Используется для уплотнения каната, создавая барьер, для остановки предметов, находящихся на нем. Данный фиксатор относится к однофункциональным. Не подходит для удлинения или поддержания.

По типу конструкции

Данный критерий характеризуется особенностями внутреннего строения, среди которых выделяют:

  • Одинарный. Состоит из двух пластин, прикрепленных друг к другу гайкой и болтом. Характерна большая площадь скрепления. Чем туже затягивается болт, тем надежнее крепление. Подходит для больших нагрузок и признается максимально надежным. Изготавливается из углеродной стали и сверху покрывается оцинковкой. Для него требуется диаметр каната не более 4 см.
  • Двойной. Состоит из двух одинарных фиксаторов. С его помощью делают петли, растяжки на электрических столбах, высотных конструкций, для подъема крупногабаритных и тяжелых предметов на высотку.

По форме

Бочонок

Имеет другое название — обжимной, выглядит в форме овального бочонка. Внутри находятся две рельефные пластины, притягивающиеся болтом. Используют на лифтовых тросах. Им можно создавать петли и сращивать канаты.

Петля

Петельный (цанговый) крепеж представляет собой овальный наконечник в виде патрона, который помещают на конец троса. Это предмет многоразового использования, не вызывает трудностей при эксплуатации, высоконадежен. Из минусов — высокая стоимость.

Кольцевой

Изготавливается в основном из нержавеющей стали для безопасного соединения с другими металлами. Предназначается для канатов с диаметром 4 мм. Со временем не ржавеет, не подвергается воздействиям агрессивной окружающей среды.

По способу использования

Одноразовый

Это простой и самый не дорогой крепеж. Через него протаскивают и вытаскивают трос, создавая петлю, затем фиксируют ударами молотка для прочного прижатия. За счет того, что после стягивания происходит деформация, конструкция признается одноразовой, повторное использование невозможно.

Многоразовый (плашечный)

Представляет собой две пластины. Нижняя имеет W — образную форму, верхняя прямая закругленная. В областях прилегания поверхность рельефная, что создает плотное стягивание, не повреждая кабель.

Страховочный

Устанавливается крепление для временного подвешивания тяжелых грузов. Он быстро крепится и снимается. Чаще применяется альпинистами для крепления снаряжения.

  • DIN 741. Признается стандартным широко распространенным видом и не используется для осуществления операций по подъему тяжелых грузов. Материал — сталь нержавейка с цинковым покрытием.
  • DIN 1142. Создает усиленное крепление на такелажных объектах за счет двух шестигранных гаек и шайб. Его можно устанавливать на канатах, находящихся в разных климатических условиях. Свойственен длительный эксплуатационный период.
  • DIN 3093. Сращивает несколько канатов в одной алюминиевой втулке (сплющенный цилиндр) до нужной длины.

Как устроен данный механизм и почему?

Для того чтобы понять устройство этого приспособления, нужно обратить внимание на чертеж, талреп со стороны выглядит, как обыкновенная муфта, которая состоит из двух винтов. Причем винты используются такие, на которые наносится противоположная резьба. Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы

Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы

Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего стальной трос и натягивается

Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы. Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего стальной трос и натягивается.

Зачастую такой инструмент делается открытым, то есть видны регулирующие винты. Корпус его изготавливается путем ковки, сварки или литья. После этого фрезеруются два отверстия, которые позволяют при помощи винтов изменять длину и усилие. Изготавливаются они токарным способом. В случае, когда работы проводятся в сложных погодных условиях, используется закрытый талреп. Чаще всего, этот инструмент состоит из трех частей: корпуса, двух винтов (с правой и левой резьбой) и оголовки винтов (вилка, крюк или кольцо).

Как выбрать

Для того чтобы применять какой-либо предмет, иногда недостаточно знать только о его свойствах.

Выбрать подходящий зажим поможет следующий перечень:

  1. Определить цель использования.
  2. Установить соответствие размеров, оценить возможности данного крепежа.
  3. Установить соответствие материалов.

Так, алюминиевый зажим для троса нельзя применять для крепления шпалерных канатов, а также канатов, сделанных из ПВХ. ПВХ (поливинилхлорид) — материал, используемый обычно для напольных покрытий. Он также имеет схожие свойства с линолеумом, однако отличается долговечностью.

После установления указанных критериев следует изучить различные виды. Во избежание нарушения техники безопасности, каждый необходимо использовать по назначению.

Следующее, на что нужно обратить внимание, — это качество выбираемого фиксатора. Однако как понять, насколько качественный тот или иной тип крепежа? Это определить Вам помогут пункты:

  1. Зажим не имеет каких-либо изъянов (сколов, трещин). Его поверхность абсолютно гладкая.
  2. Маркировка. Она должна чётко просматриваться на изделии, т. е. не требуется специальных приспособлений, при помощи которых её можно увидеть.
  3. Крепёж будет на 100% качественным, если отвечает характеристикам троса, который нуждается в закреплении.

Длина, размер — это то, что имеют все крепежи. Однако, учитывая предназначение каждого, все они изготавливаются для разных целей. Так, различают обычные изделия и усиленные.

При создании каждого используется отличный от другого материал. Например, может быть изготовлен оцинкованный зажим для троса, а может — алюминиевый. Преимущество первого состоит в устойчивости к коррозии, поэтому его используют при высоком уровне влажности.

Если используемый трос без оплётки, то тогда крепёжное изделие подбирается по диаметру троса. При наличии оплётки дело несколько меняется. Если не избавиться от неё, то тогда предел нагрузки снизится на 30%. Дело в том, что мягкий винил будет контактировать с телом крепежа. В таком случае опасно применять данную конструкцию.

  • В основном крепёжные канатные изделия изготавливаются из нержавейки, мягкой оцинкованной стали и с помощью горячего цинкования.
  • Последний вариант подойдёт для тех, кто не имеет желания тратить много денег на подобные приспособления.
  • Однако коррозийная стойкость у него меньше стойкости нержавейки. Мягкая сталь с цинковым покрытием отлично подойдёт для быта.

По сравнению с нержавейкой и горячим цинкованием, коррозии этот материал поддаётся легче всего. Оправдывая эту деталь, цена не поднимается высоко.

Правила эксплуатации

Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.

Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.

В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.

Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

48.15%

35.39%

16.46%

Проголосовало: 243

Обжим троса своими руками – Справочник металлиста

При использовании металлических канатов может возникнуть необходимость скрепления их между собой или образования на их концах петель. Эффективно справиться с этой задачей поможет зажим для стального троса. Какие модификации существуют и как их использовать, мы расскажем ниже.

Зажим для троса. Виды и работа. Применение и устройство

Зажим для троса – это элемент такелажа, с помощью которого осуществляется фиксация петель на стальном тросе или его сращивание.

Он обеспечивает надежное крепление и согласно требованиям ГОСТ и СНиП является обязательным элементом для строительных работ, в которых задействован стальной канат.

Соединение зажимами более надежное, чем связывание узлами, но хуже чем сплетение концов при сращивании.

Зажим для троса в строительных работах

Преимущественно зажимы для тросов используются в случае осуществления высокой нагрузки на стальные канаты.

В связи с этим данный элемент такелажа изготовляется из качественного металла устойчивого к давлению и трению.

Всех производителей изготовляющих зажимы строго контролируют, поскольку некачественный ассортимент может стать причиной возникновения несчастных случаев на стройплощадке.

Нужно учитывать, что если создаваемая нагрузка на трос выше, чем способен выдержать один зажим, то увеличение однотипных крепежей недопустимо.

В этом случае стоит отдать предпочтение более мощному зажиму, что будет более безопасным, чем использование даже десятков слабых.

Разновидности зажимов

Классификация зажимов осуществляется по нескольким критериям. В первую очередь это конструкция и материал изготовления. Кроме этого их можно различать по диаметру троса, для которого они предназначены. Зажимы выпускают под диаметр от 2 до 40 мм.

Одноразовый

Одноразовый зажим для троса представляет собой короткую трубку, сделанную из алюминия или другого мягкого металла. Сквозь нее продевается трос, после чего создается петля, и конец возвращаете через трубку.

https://www.youtube.com/watch?v=t83aYt74vPg

Далее необходимо приложить зажим к твердой поверхности и расплескать ударами молотка. В результате деформации трубки, ее стенки плотно прижмут стальной канат, не позволяя ему рассоединяться.
