Ремонт Партнер 350: Завышенные обороты, не регулируется карбюратор

Технические нюансы, устройство и регулировка карбюратора

Бензопила Партнер 350: характеристики и особенности

Мотопила Partner 350 относится к классу бытовых, или любительских ручных бензиновых пил. Любительская — означает не “клуб по интересам” любителей мотопил, а обозначает мощность и возможности агрегата. Эта пила является одной из лучших в своем классе и оптимально подходит для кратковременной работы в саду, на дачном участке и т.п.

С ее помощью вы подрежете кусты, заготовите хворост для мангала и древесину для ремонта, спилите небольшое деревце. Все это возможно за счет таких технических параметров:

• Вес: 4.7 кг
• Мощность двухтактного двигателя — 1,8 л.с. (1300 Вт)
• Объем двигателя: 34 куб.см.
• Электронная система зажигания.
• Емкость бака масляного — 0.2 л, топливного — 0,4 л.
• Шаг цепи: 3/8 дюйма.
• Длина цепи максимальная — 41 см, оптимальная — 35 см.
• Праймер для запуска холодного двигателя.

Преимущества бензопилы Partner 350 заключаются в ее компактном размере и удобной эксплуатации. Она обладает встроенной системой безопасности: двойной инерционный тормоз срабатывает автоматически как только возникает аварийная ситуация. потенциально опасная для оператора пилы.

Смазка цепи тоже осуществляется автоматически. При этом топливо расходуется очень экономно, а воздушный фильтр служит дольше благодаря системе CCS. Даже удивительно, что при таких высоких оборотах двигателя пила работает относительно негромко. В качестве приятного “бонуса” — стенки цилиндра покрыты специальным защитным составом, а в ручки встроена анти-вибрационная система.

Что касается недостатков бензопилы Partner 350, то о них красноречивее всего говорят отзывы на форумах. Оказывается, эта модель была впервые выпущена в 2012 году, а затем перевыпущена в 2015. Согласно документам, обновленная модель совершеннее. Но на практике экземпляры первых серий надежнее и ломаются реже. Кроме того, эта пила не снабжена амортизатором — это чувствуется при продолжительной работе. Бензопилы Рartner выпускает шведский концерн Husqvarna, хорошо знакомый пользователям техники для сада, дачного и лесного хозяйства. Заводы по производству техники “Партнер” находятся не только в Китае, но и в США, Италии, Великобритании.

Несмотря на это, цена бензопил Рartner относительно невысока. Запчасти тоже доступны. В западных странах эта марка очень популярна благодаря беспроигрышному сочетанию цены и качества. Но даже шведское качество иногда дает сбой.

Это интересно: Что необходимо знать про регулировку карбюратора бензопилы Stihl (Штиль)

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Поиск неисправностей бензопилы

Опытные вальщики знают, что грамотное и точное определение характера поломки – это половина проделанной работы по ремонту. Основываясь на долголетнем опыте ремонта бензопилы партнер 350, специалистами была разработана особая методика диагностики неполадок.

Основные поломки бензопилы Партнер 350

Начинать ее стоит от самых простых узлов и механизмов, заканчивая более сложными.

Это позволяет существенно сэкономить время и уйти от ненужных операций. Поиск неисправности рекомендуют в следующем порядке:

1. Проверка искры бензопилы;
2. Катушка зажигания;
3. Диагностика системы подачи топлива;
4. Осмотр подшипников коленчатого вала.

Проверка искры на электродах свечи

Для диагностики наличия искры необходимо извлечь свечу и не вынимая высоковольтный кабель сделать несколько рывков стартером. При наличии разряда потребуется выставить зазор между центральным и боковым электродом. Его величина в Partner 350 не должна выступать за пределы от 0.7 до 1.2 мм.

Регулировка зазора свечи щупом

Недобор этого расстояния может привести к неполному сгоранию топливной смеси и, как следствие, увеличенному расходу топлива при ограниченной мощности агрегата. В результате превышения этого параметры наблюдается непостоянство возникновения искры и перебои в работе двигателя внутреннего сгорания.

В случае отсутствия искры на электродах необходимо заменить свечу и повторить манипуляцию по диагностике, описанную выше.

Если на сменной свече также не наблюдается разряд необходимо проверить целостность высоковольтного провода и при необходимости заменить его.

Диагностика и настройка зажигания Партнер 350

Отсутствие яркой синей искры в свече может свидетельствовать о необходимости осмотра модуля зажигания и регулировки зазора. Для этих целей снимаем пластиковый защитный кожух с пилы и проверяем состояние катушки. Ведущие к ней провода должны крепко фиксироваться винтами не должны болтаться на месте соединения. На маховике ведущего вала не должна присутствовать влага, поскольку она мешает возникновению электромагнитного поля.

Маховик и модуль зажигания бензопилы Partner 350

При отсутствии подобных несоответствий необходимо убедиться в правильности выставления зазора между модулем и маховиком. Его величина должна составлять не более и не менее 0.2 мм, а потому при несовпадении с рекомендуемым расстоянием требуется самостоятельно настроить зажигание бензопилы Партнер 350.

Для максимально точной регулировки понадобиться обычный монето-образный или плоский щуп, купить которые можно в специализированных или автомобильных магазинах.

После проверки зажигания переходим к диагностике системы подачи топлива.

Топливная система бензопилы 350

Немаловажное влияние на корректную работу пилы играет топливная система, состоящая из бензобака, патрубков и карбюратора

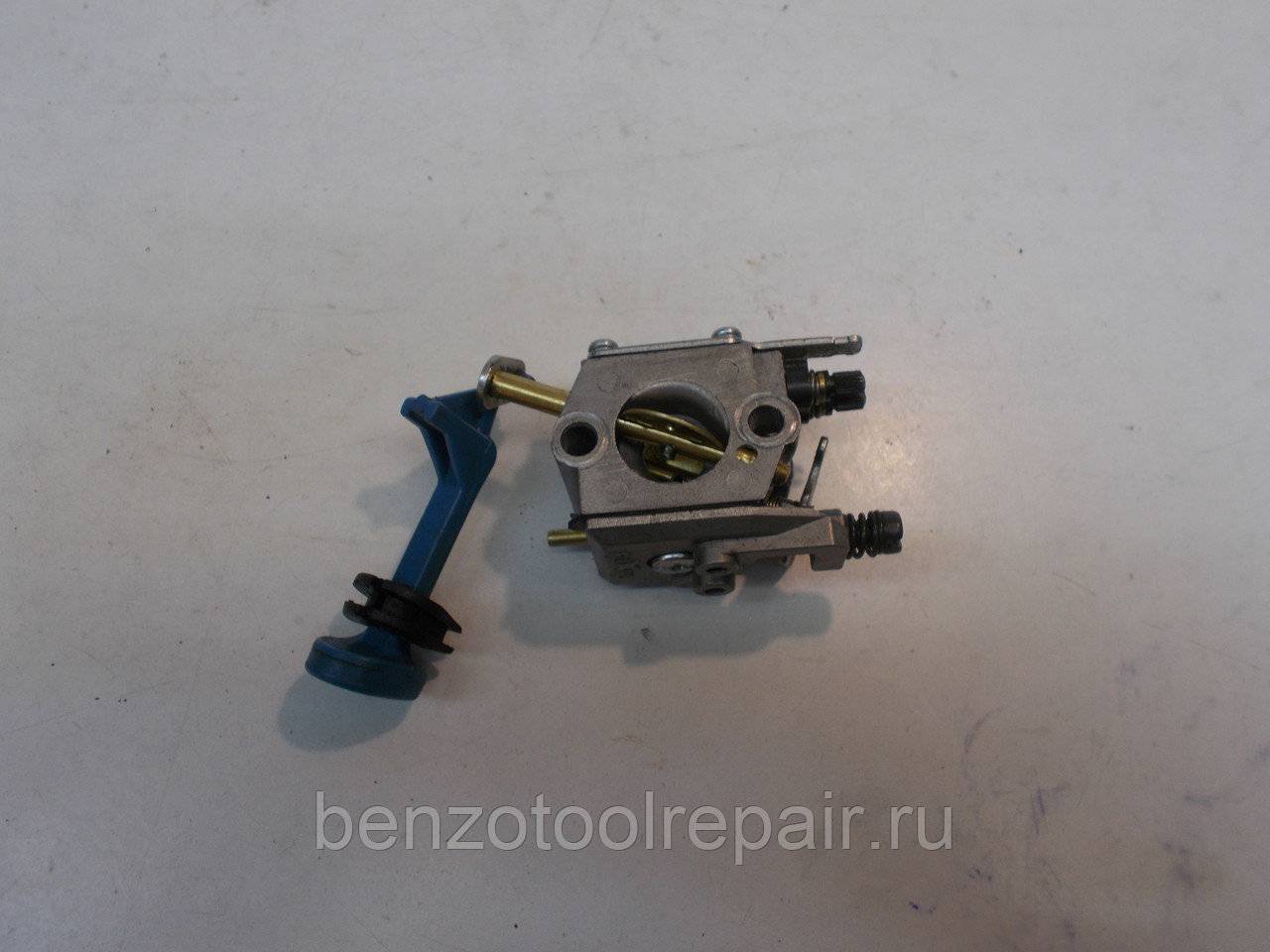

Карбюратор Партнер 350 в разборе

В случае не поступления смеси из бачка требуется осмотреть встроенный фильтр и сапун (отверстие в крышке). При засорении топливного фильтра потребуется его замена. Для чистки сапуна необходимо можно обычную острую иголку, аккуратно извлекая остатки грязи и опилок из клапана. При засорении карбюратора потребуется его демонтаж и тщательная очистка.

Необходимо помнить, что карбюратор бензопилы партнер представляет собой сложный узел, состоящий из множества мелких деталей

Потому при демонтаже, очистке и сборке требуется проявить максимальное внимание

Принцип работы карбюратора

Карбюратор служит для смешивания топливной смеси (масла и бензина) с воздухом. Его работа начинается с момента рывка стартера пилы, который принуждает мембрану закачивать топливо. После управляемый диафрагмой игольчатый клапан подает бензин в главную камеру, через которую он поступает в цилиндр. Посредством дроссельной заслонки можно «обогащать» или «обеднять» топливную смесь воздухом. При ее закрытии в цилиндр будет поступать меньше воздуха при том же уровне топлива. В этом случае будет увеличен расход вкупе с падением мощности двигателя. Потому регулировка бензопилы Партнер 350 играет важную роль в создании оптимального соотношения умеренного потребления топлива при высокой производительности инструмента.

Рекомендуется производить самостоятельную настройку только при наличии специальных инструментов и навыков.

Принцип работы

Главный узел системы – насос. Принцип его работы следующий. При увеличении оборотов двигателя, шестеренка, установленная на главном валу, через червячную передачу приводит в движение вал насоса. В свою очередь, вращение вала создает определенное давление в масляной магистрали, что заставляет масло двигаться по ней в сторону шины.

Популярная среди садоводов бензопила Partner 350 успешно сочетает в себе выносливость, возможность справляться с самыми сложными бытовыми задачами и экономичность. Эта модель хорошо переносит эксплуатацию в сложных погодных условиях, что дает возможность использовать ее, как летом, так и зимой, без риска непредвиденной поломки основных рабочих узлов

Partner 351 – технические характеристики

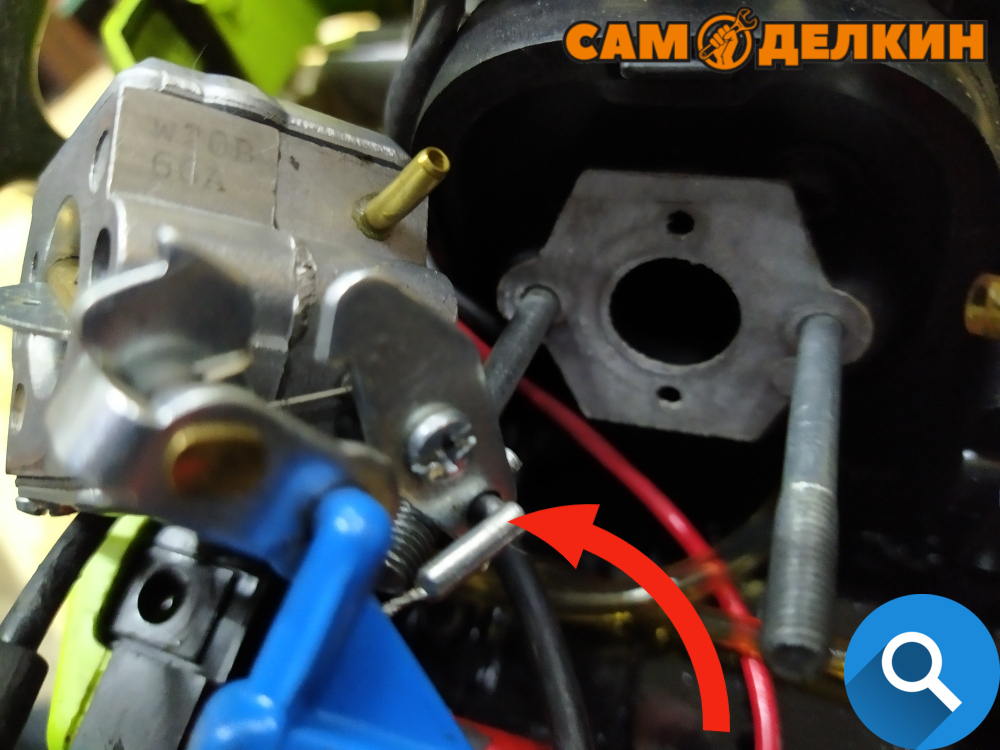

Устройство карбюратора бензопилы Партнер 350 и принцип работы

Для того чтобы иметь возможность самостоятельно регулировать карбюратор на бензопиле Партнер 350, необходимо знать, как он устроен.

На Партнер 350 установлен карбюратор, изготовленный компанией Walbro. На корпусе оригинального изделия имеется маркировка WT-891, по которой можно определить его качество. Номер также необходим при заказе запасных деталей или полностью ремкомплекта.

Карбюратор WT-891 изготовлен по классической схеме и имеет несколько основных элементов:

1. Топливный насос.
2. Главная камера с мембраной.
3. Дроссельная заслонка.
4. Воздушная заслонка.
5. Винт регулировки качества.
6. Винт регулировки количество.
7. Винт настройки холостого хода.

Корпус карбюратора имеет технологические каналы, по которым движется топливная смесь.

Принцип работы

Работа карбюратора бензопилы Партнер 350 начинается с того момента, как из картера двигателя в топливный насос подается импульс, который заставляет работать мембрану и накачивать в насос топливо. Далее, через игольчатый клапан, который управляется при помощи диафрагмы, топливо поступает в главную камеру. Из главной камеры, по специальным каналам и через клапан форсунку, в цилиндр.

Регулируя положение дроссельной заслонки, оператор увеличивает количество топлива, поступающего в цилиндр. Закрытие воздушной заслонки означает, что в цилиндр попадет еще больше топлива, что положительно повлияет на запуск холодной бензопилы.

Регулировочные винты качества и количества, работают по принципу задвижек, уменьшая пропускную способность каналов, по которым топливо поступает в цилиндр.

Клапан форсунка имеет фиксированную пропускную способность и передает топливо только в одном направлении. Вторая её функция, это предотвращение попадания воздуха в главную камеру карбюратора.

Проблема: бензопила глохнет после запуска

Распространенная ситуация: бензопила Партнер глохнет на больших оборотах, хотя перед этим запускается и без проблем работает на среднем газу. Иногда на среднем тоже работает с перебоями — но на полном газу сразу же глохнет. С этой проблемой сталкиваются многие пользователи, экономящие на качественном топливе.

Некачественный бензин запросто загрязняет детали нагаром. В этом случае не помешает проверка фильтров (воздушного и топливного). Более того, от плохого топлива и образованного им нагара страдает глушитель.

Продукты горения грязного топлива просто забивают его, образуя непроходимую пробку из гари. Эта пробка сильно снижает мощность двигателя. Бензин при этом расходуется в больших количествах, но результата в мощности нет. Проверьте и прочистите глушитель:

1. Удалите остатки топлива из бака.
2. Снимите глушитель и разберите его на части.
3. Не оставляйте выпускной отверстие открытым — прикройте его салфеткой или крышкой.
4. Очистите весь нагар с глушителя при помощи тросика и/или моющих средств. По отзывам, хорошо зарекомендовал себя “Мистер Мускул” для труб или аналогичная бытовая химия.
5. Чисто вымытый глушитель нужно высушить. Для скорости процесса можно сделать это феном для волос.

После выполнения рекомендаций по устранению поломок установите глушитель на место, заправьте пилу качественным (!) топливом и запустите ее.

Устранение распространённых неисправностей

Партнер 350 имеет популярные неисправности, которые владельцы этих пил могут самостоятельно диагностировать и устранить. Рассмотрим подробнее популярные неисправности и способы их ремонта своими руками.

Глохнет при нажатии на газ

Если Партнер 350 глохнет при нажатии на газ, то скорей всего проблемы с топливной системой. Самая распространенная поломка, это неправильно отрегулированный карбюратор или его неисправность, а также посторонний подсос воздуха.

Совет: Если бензопила глохнет при увеличении оборотов, не стоит сразу регулировать карбюратор. Начните с проверки двигателя на наличие подсоса постороннего воздуха. Одним из признаков подсоса воздуха является увеличенных холостой ход.

Заводится и глохнет

Если Партнер 350 заводится и сразу глохнет, то как и в предыдущем случае причин может быть несколько, но самая распространенная, это затрудненная подача топлива. Начать устранение неисправности стоит с проверки состояния топливного фильтра и магистралей. Если топливо поступает нормально, то проверить искру и попробовать запустить бензопилу на новой свече, т. к. пила может глохнуть из-за перебоев с искрообразованием.

Также необходимо проверить тягу воздушной заслонки. Если она не открывает воздушную заслонку или открывает не полностью, то двигатель может глохнуть от избыточного обогащения топливом.

Отсутствие смазки цепи

Причин отсутствия подачи смазки на бензопиле Партнер 350 несколько и в данном случае мы можем перечислить их все.

1. Разрыв масляной магистрали.
2. Засор масляного фильтра.
3. Дефект шестерней червячного привода.
4. Засор магистрали или насоса.

Как решить проблемы масляного насоса описано выше.

Заливает свечу

Очень частая проблема с которой приходится сталкиваться владельцам Партнер 350. Первое с чего начать проверку, это замена свечи на заведомо исправную. Если не помогло, искра хорошая, но двигатель заливает, то причина скрывается в настройках карбюратора. Инструкция по диагностике и настройке карбюратора на Партнер 350 есть на нашем сайте.

Бензопила PARTNER 352. Разборка карбюратора.

L – винт жиклера низких оборотов

H – винт жиклера больших оборотов

Т – винт регулировки холостого хода

При помощи винтов H и L регулируется соотношение горюче-смазочной консистенции и воздуха определяемое открытием дроссельной заслонки. При закручивании винтов (по часовой стрелке) смесь обедняется – низкие обороты, при откручивании винтов (против часовой стрелки) происходит обогащение консистенции, обороты вырастают.

Винт Т регулирует обороты холостого хода. При поворачивании по часовой стрелке число оборотов возрастает, против часовой стрелке – миниатюризируется.

Основная настройка карбюратора делается на заводе-изготовителе при испытании пилы. Карбюратор отрегулирован на более богатую чем лучшая смесь. Такая регулировка должна сохраняться при первых часах работы пилы. Потом делается четкая регулировка карбюратора.

При вращении цепи на холостых оборотах нужно поворачивать винт T против часовой стрелки до того времени пока цепь не остановится.

Точную регулировку карбюратора можно проводить исключительно в нагретом состоянии спецами со особым оборудованием (счетчик оборотов).

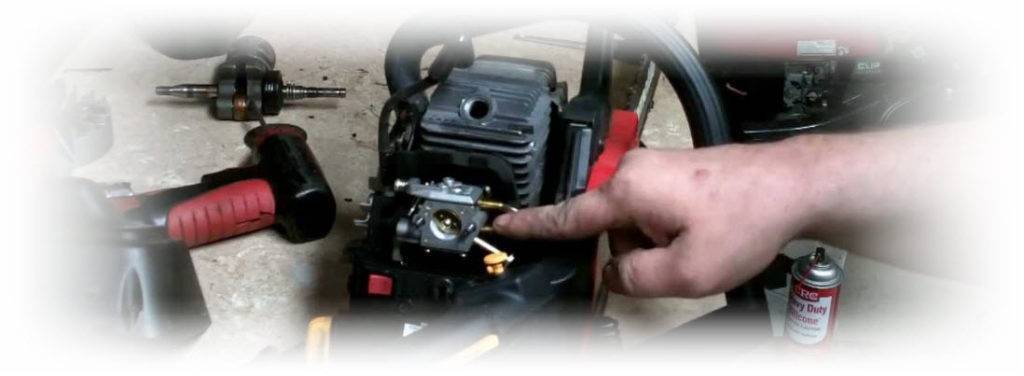

Как отрегулировать карбюратор на бензопиле Partner

Не заводится бензопила Partner.Карбюратор за 7 баксов,недостатки,как исправить.

Сначала регулируется винт L, затем H и в конце винт Т.

Сначала необходимо отыскать наибольшие обороты холостого хода, медленно поворачивая винт L по часовой стрелке (или против). После нахождения положения наибольших оборотов необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, повернуть винт Т простив часовой стрелки пока цепь не остановится.

Регулировка винта Н влияет на мощность и частоту оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам и выходу пилы из строя.

После прогрева двигателя на полном ходу в течении 10 сек повернуть винт Н на 1/4 оборота против часовой стрелки. Дать двигателю поработать около 10 сек. Проверить максимальные обороты тахометром. Повторить операцию в случае несоответствия максимальных оборотов паспортным. Двигатель должен работать по звуку как четырехтактный. При слишком бедной смеси пила визжит. При регулировке карбюратора на слишком богатую смесь глушитель начинает дымить.

Для оптимальной регулировки необходимо обратиться к специалисту имеющему доступ к тахометру.

Точная регулировка оборотов холостого ходя винтом Т осуществляется после регулировки винтов L и H.

если потребуется регулировка числа оборотов холостого хода, то при работающем двигателе винт Т нужно поворачивать по часовой стрелке пока пильная цепь не начнет вращаться. Затем нужно поворачивать винт обратно против часовой стрелке до тех пор пока цепь не перестанет вращаться. Число оборотов холостого хода установлено правильно, если двигатель работает равномерно всех положениях с достаточным запасом оборотов, когда цепь начинает вращаться.

Карбюратор отрегулирован правильно, если двигатель разгоняется незамедлительно и по шуму работает как четырехтактный на полном газу. Регулировка винта L на слишком бедную смесь приводит к затрудненному запуску и плохому разгону двигателя.

Сравнительно невысокая цена на пилы с бензиновым двигателем сделали их доступными для большинства владельцев загородных участков. В процессе эксплуатации иногда возникает проводить регулировку карбюратора бензопилы своими руками. Пользователи вынуждены заниматься подобной работой из-за сбоев, которые возникают по разным причинам.

У большинства моделей бензинового инструмента используются двухтактные двигатели. Производители идут на установку подобных силовых агрегатов потому, что при небольшой массе мотора можно получить высокую мощность. Привлекает и относительная простота устройства, так как для осуществления рабочего процесса отпадает необходимость в использовании сложного газораспределительного механизма. В двухтактной энергосиловой установке отсутствуют клапаны впуска и выпуска рабочей смеси. Каждый оборот коленчатого вала сопровождается рабочим ходом, при котором происходит воспламенение горючего с последующим выхлопом отработавшего газа.

Достоинства и недостатки

Главная задача двигателей мотоинструментов, в частности, бензопил, – стабильная и уверенная работа в любом положении по отношению к силе тяжести. Эта особенность, обеспечиваемая мембранным карбюратором с встроенным насосом, наряду с его конструктивной простотой, является существенным достоинством узла питания ДВС Партнер 351.

К недостаткам карбюратора можно отнести относительную сложность регулировки, неширокий диапазон количества смеси на выходе и медленные переходы между установившимися режимами. Кроме того, он чувствителен к ускорениям, направленным перпендикулярно мембранам.

Изучение инструкции по эксплуатации бензопилы Партнёр 350

• перечень комплектующих узлов и деталей;
• информацию, как правильно читать символы на оборудовании;
• технику безопасности при работе с пилой и соблюдения технологии лесопильных работ;
• инструкцию последовательности сборки инструмента;
• правильный состав смесей горючего и требования к смазке цепей;
• инструкции по техническому обслуживанию отдельных узлов;
• таблицу неполадок и способы их устранения;
• технические характеристики бензопилы Partner.

Официальные документы, разработанные в помощь владельцам техники, несут исчерпывающую информацию о правильной эксплуатации пилы.

Обслуживание

Используемая топливная смесь состоит из бензина марок АИ-95 или АИ-92 и масла для двухтактных двигателей. Перед началом работы необходимо провести обкатку мотора на средних оборотах и небольших нагрузках. Соотношение бензина и масла для бензопил Partner 350 во время обкатки составляет 35 грамм на 1 литр. После нее необходимо разбавлять 20 грамм масла с одним литром бензина. Период обкатки бензопил Partner 350 должен составлять 1,5-2 бака.

Масло для смазки цепи Oleo-Mac Polar Lube

Масло для 2-х тактных двигателей AL-KO

Немаловажной особенностью, которая предопределяет надлежащую работу бензопил Partner, является натяжение цепи. Ее можно проводить самостоятельно

Плохое натяжение может спровоцировать ее слет с шины или ее повреждение. При избыточном натяжении, увеличивается нагрузка на мотор, впоследствии чего, пила изнашивается быстрее.

Главным аспектом, предопределяющим безопасность работы с бензопилой Partner, является наличие защитной одежды. На руках должны быть перчатки из крепкой ткани. Для тела, в общем, отлично подойдут штаны со специальной подкладкой, которая остановит движение пилы во время непредвиденных случаев и такая же куртка. Обувь должна быть такой же прочной.

Настоятельно рекомендуется владельцам придерживаться следующих советов, которые позволят сделать работу намного безопаснее и удобнее:

• Пилу стоит держать максимально близко к корпусу – в таком случае, руки будут получать меньше нагрузки. Это поможет также лучше сохранять равновесие и контролировать процесс.
• При смене положения, необходимо заглушить мотор при помощи активатора стопора цепи. Прежде чем совершать маневр, необходимо убедиться в отсутствии её вращения.

Также, необходимо соблюдать ряд требований по безопасности валки:

• Необходимо определить направление, по которому упадет дерево. Нужно учесть направление ветра, наклон почвы, рост самого дерева.
• Пространство вокруг дерева необходимо очистить от кустарника, подлеска, посторонних предметов. Расчисткой необходимо заниматься под углом 45 градусов сзади и по бокам дерева.
• Безопасным расстоянием считается две длины дерева. На этом промежутке не должны находиться посторонние.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Неисправность системы смазки цепи в бензопиле

Какие бывают поломки в системе смазки цепи:

• Непоступление или малое поступление масла
• Подтекание масла

В первом случае вначале осмотрим каналы, по которым масло подается на шину, и прочищаем их. Их забивка – достаточно распространенное явление.

При значительном вытекании масла (небольшое подтекание масла является нормальным у всех бензиновых пил) следует проверить герметичность трубок и штуцеров масляного насоса. Трубки могут спадать и даже трескаться. Нарушение герметичности трубок устраняют их заменой или заделкой герметизирующим материалом.

Что касается масляных насосов, то у разных моделей бензопил они могут быть разной конструкции, и привод также осуществляется по-разному (как правило, привод осуществляет ведущая звездочка или специальная шестеренка на коленчатом вале). Если проблема с маслонасосом, то чаще всего не придется полностью заменять весь этот узел, достаточно будет заменить его движущуюся часть (плунжер), именно она чаще всего выходит из строя из-за попадания большого количества грязи и опилок.

Самое серьезное повреждение – это трещина на корпусе масляного насоса. В таком случае придется его полностью заменить.

Работа фильтров

Следующей по популярности причиной неисправности пилы становится засорение фильтров. Режущий инструмент состоит из двух фильтром – воздушного и топливного. Эти детали отвечают за разные процессы, но одинаково способствуют очищению и задерживают инородные частицы.

Топливный фильтр

Проверка работы топливного фильтра осуществляется следующим образом:

1. Канал подачи топлива отсоединяется от карбюратора.
2. Производится подкачка бензина.
3. Отслеживается поступление горючего.
4. Если бензин поступает под слабым напором (или не поступает вовсе), то делается вывод о засорении топливного фильтра.
5. Из бачка удаляется весь бензин.
6. Фильтрующий элемент отсоединяется с помощью крючка.
7. Производится очистка сменного картриджа. При желании эту ступень можно пропустить и заменить забившийся фильтр на новый.
8. Пила собирается обратно.

Фильтры имеют свойство загрязнятся с течением времени. Поэтому опытные владельцы бензопил производят очистку фильтров в качестве профилактики. Частота проведения этой процедуры зависит от условий, в которых работает мастер. Если в мастерской много пыли, то картриджи загрязняются быстрее.

Воздушный фильтр

В результате засорения воздушного фильтра двигатель пилы начинает работать нестабильно. На практике этот фактор приводит к периодическому выключению пилы или трудностям с заведением. Абсорбирующий материал накапливает пыль и грязи, большой объем которых приводит к полной непроходимости мембраны. Когда воздух перестает поступать в систему, бензин становится слишком обогащенным.

Очистка воздушного фильтра производится по аналогичной схеме:

1. Бензопила открывается, после чего извлекается воздушный фильтр.
2. При вынимании фильтра предотвращается попадание пылевых частиц в карбюратор.
3. Картридж отсоединяется и очищается от скопившейся грязи.
4. Поверхность фильтра обрабатывается посредством моющей жидкости.
5. Элемент тщательно просушивается.
6. Пила собирается обратно.

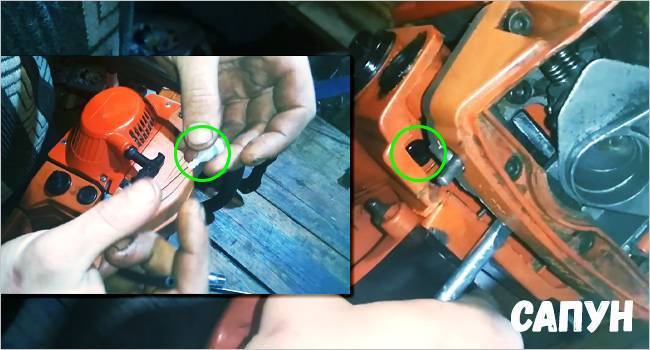

Сапун

Регулировка карбюратора бензопилы Партнер 371. Самая лучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В сегодняшней статье я решил рассмотреть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А так как мы с вами экономные и не желаем тратить деньги на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без привлечения профессиональных ремонтников. И как вы вскоре увидите, сделать это совсем легко. Вам даже ничего особенного не понадобиться, выполнять. Я специально рассмотрел регулировку карбюраторов всех известных марок пил, каждая из которых обладает своими хитростями и нюансами и на мой взгляд это лучшая информация в сети!

Итак, давайте начнем!

Что же вам понадобиться?

• Во-первых, инструкция по эксплуатации самого устройства.
• Во-вторых, тахометр. Для чего именно он нам понадобиться, рассмотрим немного позже.
• В-третьих — отвертка.

Как ни странно, это все, что нам будет нужно.

Для начала внимательно ознакомьтесь с устройством вашей пилы. Что вам необходимо сделать первым делом, так это определить где находятся жиклеры карбюратора, а также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Один из них регулирует холостые обороты, а два остальных  – низкие и высокие.

Именно их вам необходимо будет регулировать, либо подкручивать, либо откручивать, чтобы обогатить или обеднить топливную смесь.

Если вам необходимо обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтобы отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также необходимо либо покрутить по часовой стрелке для того, чтобы увеличить частоту оборотов, или же, как вы уже догадались, в противоположном направлении, чтобы их уменьшить.

Но хочу вас предупредить, будьте внимательны при настройке карбюратора. Потому, как и обеднение, и обогащение топливной смеси, а также игра с частотой оборотов, имеет весьма серьезные последствия.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

1. Разболтались фиксирующие винты
2. Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
3. Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

• Низких оборотов – L
• Высоких – H
• Холостых – T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго  с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Главные причины почему не заводится бензопила

Когда не заводится бензопила, поиск причины нужно начинать с диагностических процедур. Для их проведения вовсе не обязательно разбираться в устройстве бензоинструмента, и достаточно соблюдать последовательность действий. Распространенные причины того, почему не заводится бензопила, следующие:

1. Неисправность топливной магистрали. Из бака топливо в виде бензина с маслом поступает через топливопровод в карбюратор. За его транспортировку отвечает мембрана карбюратора, выполняющая роль насоса. Если в баке отсутствует топливо, то естественно бензопила не заведется, поэтому первым делом убедитесь, что в бензобаке есть горючее
2. Система зажигания — чаще всего в том, что не заводится двигатель бензопилы, виновата свеча зажигания. Это связано с тем, что она имеет определенный ресурс, а если инструмент эксплуатируется часто и длительное время, то свеча выходит из строя. Убедившись в том, что в баке есть горючее, нужно проверить исправность свечи зажигания
3. Фильтрующие элементы — это топливный и воздушный очистители, которые препятствуют попаданию в карбюратор и цилиндр мелких песчинок. Топливный фильтр очищает топливо, а находится он на подающем топливопроводе в бензобаке. Воздушный очиститель находится на карбюраторе, и ограничивает попадание в карбюратор стружки и опилок
4. Сапун или уравнитель давления — это самый мелкий элемент, который зачастую и является главной причиной того, что не заводится бензопила. Главный признак неисправности сапуна — когда двигатель глохнет в процессе работы
5. Глушитель или выпускной канал — в процессе эксплуатации инструмента происходит оседание нагара на стенках выхлопной системы. В итоге выхлопным газам некуда деваться, и поэтому бензопила не заводится, а если запускается, то сразу же глохнет
6. Карбюратор — это уже более серьезная неисправность, устранить которую можно путем прочистки устройства, отвечающего за смешивание топлива с воздухом и подачу готовой смеси в цилиндр. Забивание каналов и жиклеров карбюратора приводит к тому, что двигатель не заводится
7. ЦПГ — это самая крайняя причина того, почему не заводится бензопила. В износе цилиндропоршневой группы, поможет убедиться компрессометр. Измерив компрессию бензопилы, можно делать соответствующий вывод об исправности самого двигателя

https://youtube.com/watch?v=fCGg2NJ5e5E%3F

Это все узлы, которые нужно проверить, чтобы найти и устранить причину невозможности запуска двигателя бензопилы. Более подробно каждый вид неисправности, а также способы их устранения, рассмотрим далее.
