Заточка и разводка ленточных пил

Как заточить цепную пилу в домашних условиях

Правильная эксплуатация и уход значительно влияют на качество и производительность инструмента. Для комфортной работы нужно вовремя проводить заточку цепи бензопилы STIHL. Затупленную цепь можно отнести к специалистам или же заточить её своими руками, тем более что весь процесс не является особо сложным. Необходимо лишь приобрести определённую сноровку, так как зубья на ней имеют необычную форму.

Описание процесса заточки с помощью напильников

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Цепь во время заточки при помощи напильника, должна быть натянута.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

Работу по заточки цепи на бензопиле, нужно обязательно проводить с использованием перчаток из грубого материала, в противном случае достаточно легко себя травмировать, т.к. рабочая поверхность зубьев очень острая.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Как заточить полотно для ленточной пилы своими руками,простое приспособление

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Как правило, величина зазора корректируется с применением специальной плашки. Она устанавливается на цепь во время заточки, после чего стачивается ограничитель глубины.

2.1 Самостоятельная замена пильной цепи

Компании, занимающиеся выпуском электропил, не запрещают ее владельцам своими руками заменять цепи. Наиболее распространенная конструкция бюджетного агрегата обладает боковым натяжением. Для замены цепи выполняют следующие действия:

отодвигают защитный щиток и одновременно отпускают тормоз,
отверткой поворачивают натяжной винт, откручивают гайку,
освобождают крышку и отделяют шину от звездочки,
убирают старую цепь и ставят новую,
повторяют все действия в обратном порядке.

После этого цепь следует плавно натянуть. Окончательную натяжку совершают, когда закрыта пластиковая крышка.

Элементы резки разводов ленточной пилы

Развод. Это изгиб ленточных пил в разных направлениях. Это может значительно снизить трение полотна и предотвратить его заклинивание. Чтобы обеспечить свободное движение лезвия вдоль стенки распиленного материала, его ширина должна быть больше, чем толщина этого материала.

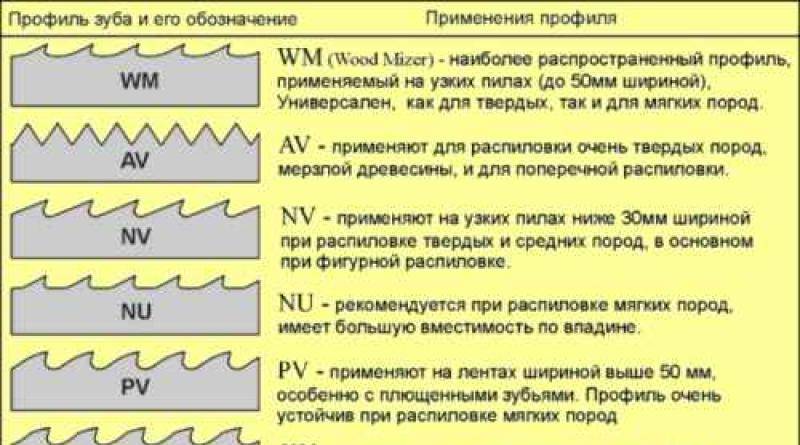

Типы проводки ленточных пил

Разводы могут иметь несколько разновидностей. У разных производителей могут быть разные названия. Чаще всего это может быть:

Стандарт, который характеризуется противоположным изгибом режущих элементов в разных направлениях. Чаще всего его используют для ленточных пил, которые используются для распиливания твердого материала.
Волнистые, относящиеся к разряду сложных структур. Развод в этом случае имеет значение переменной. В этом случае образуется какая-то волна.

READ Где Находится Сапун В Бензопиле Хускварна 236

Развод не в изгибе всего холста, а только в определенной части его вершины. Параметры определяются строго изготовителями инструмента. Их диапазон составляет от 0,3 до 0,7 миллиметра.

Защита от развода предполагает сгибание двух зубов. В этом случае третий остается на месте. Предназначен для ленточных пил для обработки особо твердого материала. По форме каждый третий зуб напоминает трапецию. Расположение. Центр холста. С его помощью осуществляется наиболее правильное направление пыльцевой ленты.

Деревообрабатывающие станки характеризуются универсальной конструкцией пильного инструмента. Развод для мягких камней должен быть больше, чем у хард-рок оборудования. Но развод не должен быть таким, чтобы клин находился в центре без надреза. Развод должен характеризоваться одинаковым расположением всех режущих элементов. Зубы должны быть разнесены так, чтобы отклонение было не более 0,1 миллиметра. Если пилы распределены неравномерно, это приведет к тому, что оборудование ленточной пилы будет перемещаться вбок при движении.

Как грамотно заточить полотно?

По статистике более 80% случаев поломки устройства происходит из-за неправильной заточки. Необходимость заточки выявляется визуально – по внешнему виду самих зубцов или по состоянию реза (повышенная неровность плоскости).

Камни для заточки полотна ленточных пил подбираются исходя из жесткости зубьев. Для заточки изделий из углеродистой и легированной стали используются корундовые камни. Для биметаллических лезвий требуются боразоновые (CBN) или алмазные диски. Конфигурация режущего диска должна определяться исходя из характеристик инструмента. Он может быть в форме тарелки, плоского, чашечного, профиля.

Перед началом работы рекомендуется оставить полотно висеть в отвинченном состоянии на 10-12 часов.

Условия заточки полотен своими руками:

избегать чрезмерного давления на диск (это может вызвать отжиг);
непременное наличие жидкости для охлаждения;
проверка на отсутствие забитости;
обеспечить целостность высоты и формы сечения зуба;
обеспечить систематическое удаление металла по форме сечения зуба.

В целом, несмотря на обилие правил и условий, эти устройства достаточно нетребовательны в плане заточки. Управлять ими можно как с помощью специальной точилки для ленточных лезвий, так и вручную. Кроме того, для обработки могут использоваться кружки различной конфигурации и вещества.

Перед тем, как затачивать полотно, желательно ознакомиться с основными методами выполнения этой процедуры.

Полнопрофильное затачивание

Этот метод считается особо качественным, выполняется на автоматическом оборудовании. Диск Эльборовый (Боразон), идеально адаптированный к конфигурации, обрабатывает всю межзубную полость вместе с соответствующими плоскостями соседних зубов за один проход. В этом случае невозможно получить неправильную конфигурацию у основания зубов.

Конструкция ленточной пилы

Станок с ленточной пилой

Ленточная пила относится к разряду режущих инструментов и является неотъемлемой частью специализированного оборудования по обработке древесины. Она представляет собой замкнутую ленту, на внешней кромке которой расположены зубья.

Для изготовления применяются специальные сорта стали – 9ХФ, Б2Ф или С75. В процессе производства зубья подвергаются обработке высокочастотными токами. Это увеличивает их твердость. Именно этот факт влияет на развод режущих кромок и ремонтопригодность. Нередко при изготовлении применяют несколько типов стали. Основная лента изготавливается из пружинной, а режущая часть – из стали с большим содержанием вольфрама или кобальта.

Особенности применения ленточных пил для дерева:

требования к древесине. Чем она тверже – тем быстрее затупится лезвие;
условия установки. Обязательно соблюдается показатель натяжения. Если он будет меньше требуемого – произойдет обвисание. При сильном натяжении увеличится вероятность поломки полотна;
периодическая заточка. Для этого потребуется специальный станок.

Выполнение последнего пункта позволит увеличить срок службы ленточной конструкции. Однако сделать заточку самостоятельно проблематично – необходимо подобрать правильную разводку, соблюсти угол обработки лезвий.

Материал пил

Ленточные пилы изготавливают из разных материалов — в зависимости от того, для резки какого материала они предназначаются.

Пилы для дерева производят из инструментальной легированной стали, имеющей твердость 40-45 HRC. Отечественные производители используют стали 9ХФ, В2Ф (для ленточных пил по металлу) и др., зарубежные — свои стали (C75, Uddeholm UHB 15 и пр.). При закалке зубьев таких пил токами высокой частоты они могут приобретать твердость до 64 HRC и выше.

Закаленные зубья ленточной пилы

Пилы для резки углеродистых сталей и цветных металлов небольшой толщины также изготавливают из инструментальной стали с обязательной закалкой зубьев токами высокой частоты. Однако чаще для резки металла используют биметаллические пилы, у которых полотно изготовлено из пружинной стали, а полоска, на которой нарезаются зубья, из быстрорежущей стали с высоким содержанием вольфрама и кобальта. После закалки она приобретает твердость до 65-69 HRC. Быстрорежущую сталь приваривают к основанию пилы электронным лучом.

Изготовление биметаллической ленточной пилы

Биметаллические пилы способны резать толстый металл из инструментальных, нержавеющих, жаростойких и других сталей, сплавов титана и прочих металлов.

Биметаллическая ленточная пила

Зубья с большей износостойкостью получают наплавляя их стеллитом (сплавом на основе хрома и кобальта с добавками вольфрама и/или молибдена) или припаивая к ним пластинки из твердых сплавов. Такие пилы превосходят по своим режущим способностям биметаллические. Их используют для резки стекловолокна, автопокрышек, кабелей, армированных пластмасс, жаропрочных сплавов, графита, газобетона, кирпичей и прочих трудно поддающихся обработке резанием материалов.

Ленточная пила с твердосплавными зубьями

Это интересно: Заклепочник для резьбовых заклепок — классификация, виды, использование

Как правильно заточить ленточную пилу

Сразу отметим, что если опыта и навыков выполнения таких работ нет, доверить заточку пил лучше профессионалам. Нарушение геометрии зубьев режущей кромки, появление окалины на металле или неправильная разводка заметно сокращают срок службы полотна.

Решив заточить ленточную пилу своими руками, нелишним будет предварительно ознакомиться с ключевыми определениями, знание которых может потребоваться в процессе работы. Итак, для правильного формирования режущей кромки потребуется:

разводка – отклонение зубьев от плоскости основного полотна пилы;
высота зубьев – расстояние между верхней точкой и основанием;
шаг – расстояние между зубьями, обычно варьируется в пределах 19-25 мм.
угол заточки – зависит от целевого предназначения инструмента; например, рекомендуемый угол заточки столярных пил составляет 35°, делительных – 18-22, предназначенных для распиловки бруса – не более 15°.

Угол заточки определяется производителем, поэтому при самостоятельной правке пилы рекомендуется придерживаться этих параметров.

Приведём детальную инструкцию, которая поможет правильно заточить замкнутую пилу, не прибегая к услугам специалистов.

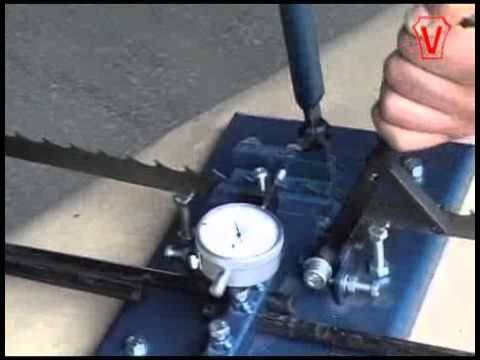

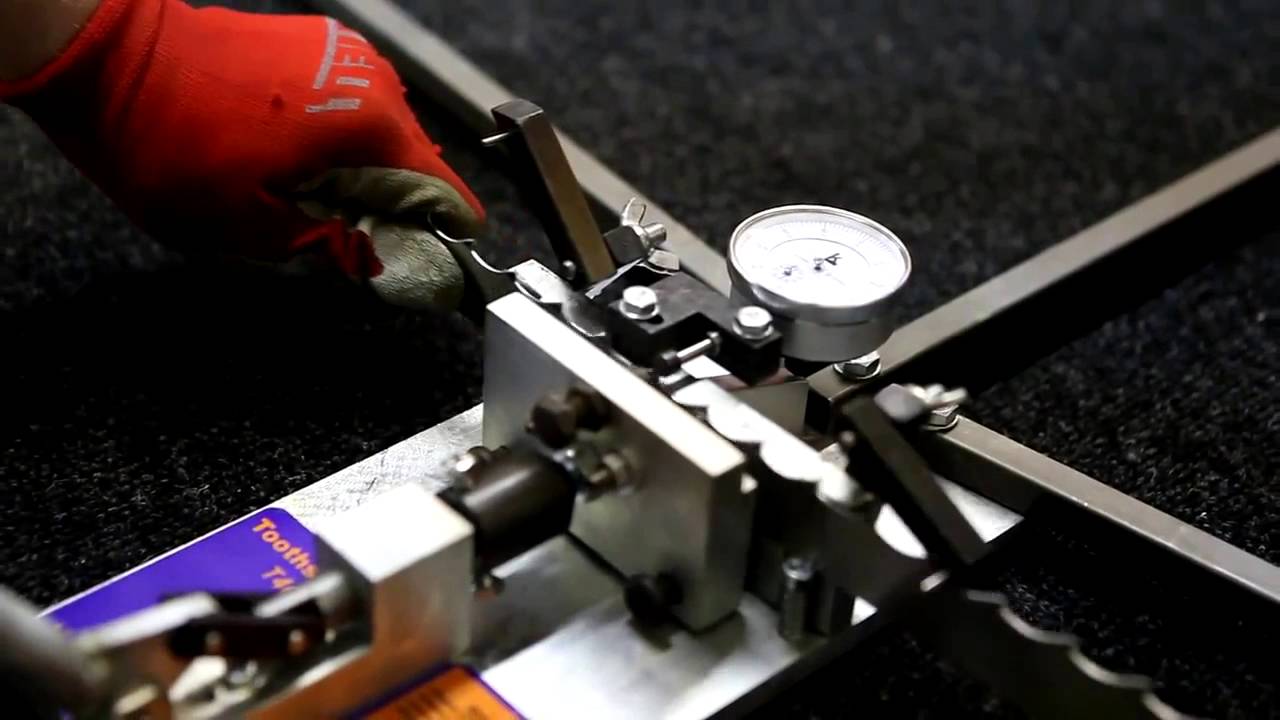

Разводка

Развод ленточных пил по дереву – это первый этап восстановления профиля режущей кромки. В процессе эксплуатации расположение зубьев может изменяться, поэтому пока не достигнута правильная геометрия, затачивать пильную часть не имеет смысла.

Существует 3 способа развести пилу:

классический – зубья попеременно отклоняются в правую и левую сторону;
зачищающий – 1-й и 2-й зубья отклоняются в разные стороны, третий остаётся ровным. Такой профиль создаётся для распиловки твёрдых материалов;
волнистый – наиболее сложный вариант, напоминающий по форме волну. Здесь каждому зубу придаётся индивидуальная форма, и такой тип разводки обычно выполняется только в специализированных мастерских.

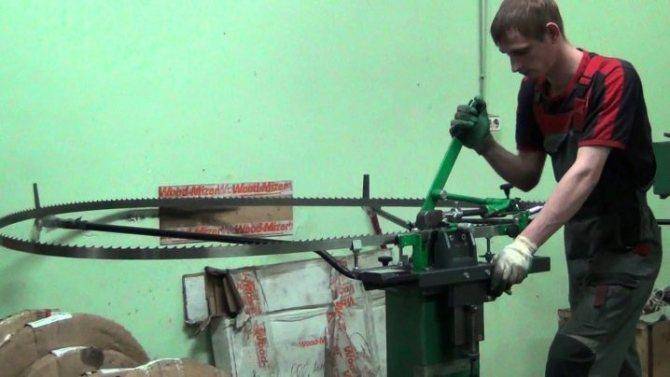

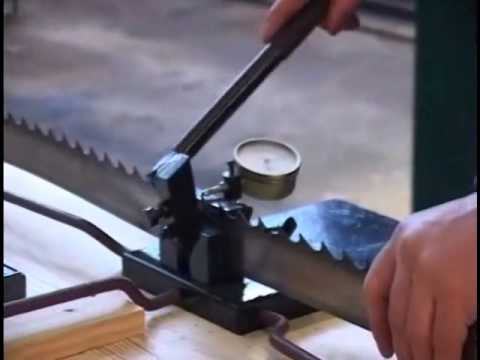

Нужно отметить, что при разводке огибается не весь зуб, а примерно 2/3 верхней части. Процедура выполняется на специальном станке для разводки ленточных пил. Стоимость такого инструмента довольно высока, потому его покупают, если требуется налаживать несколько инструментов. Его наличие может стать основой бизнеса по заточке.

Разумеется, с первого раза правильно все сделать даже на разводном станке может не получиться, поэтому как минимум геометрия профиля должна остаться такой же, как до начала выполнения работ.

Заточка

Это основной этап правки режущей кромки, который может выполняться двумя способами.

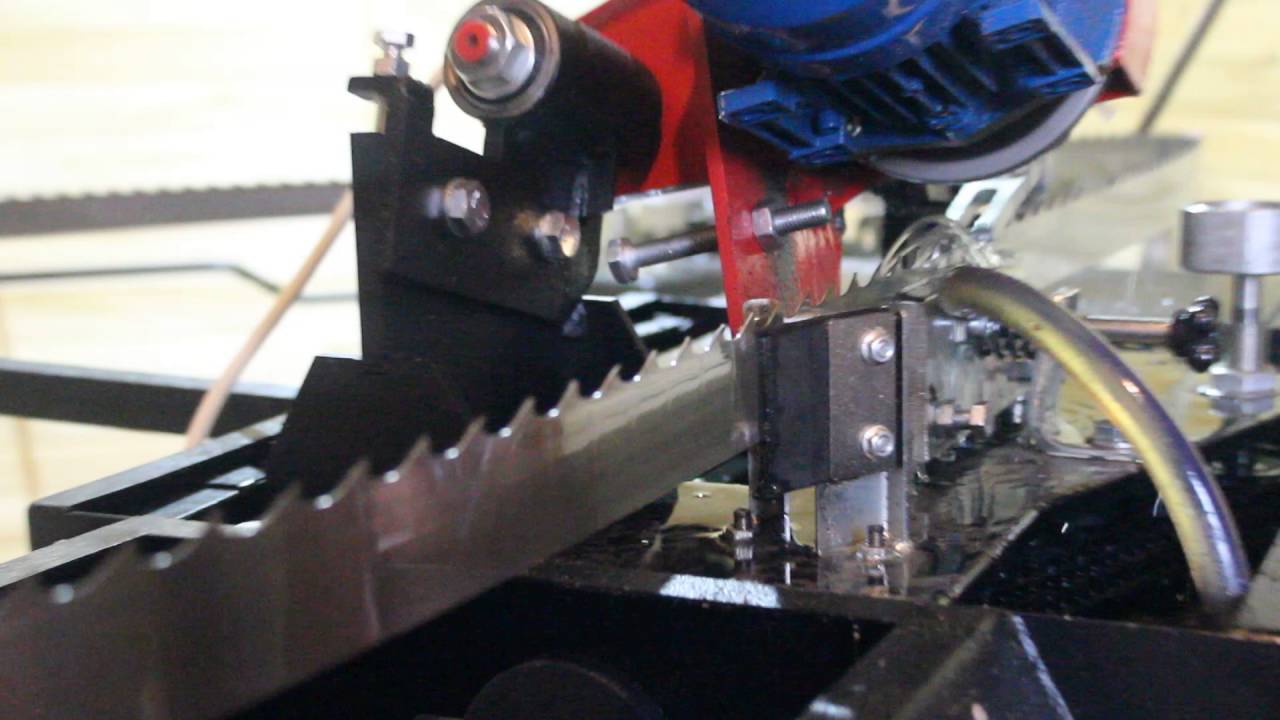

Полнопрофильная заточка пил выполняется эльборовым кругом, установленным в специальном точильном станке.

Это полностью автоматизированная операция, которой пользуются профессионалы. Работой станка для заточки ленточных пил по дереву управляет электроника, и заточной круг за один проход обрабатывает всю ленту. Недостаток такого способа заключается в том, что эльборовый круг подбирается индивидуально к профилю пилы, поэтому для правки разных инструментов заточной элемент должен присутствовать в ассортименте.

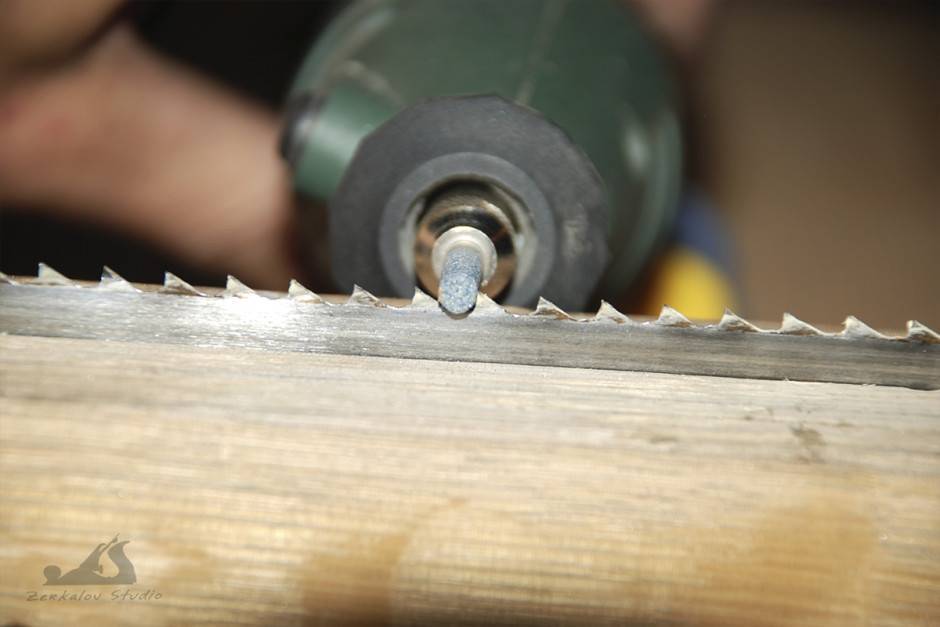

Заточка зубьев выполняется вручную или на специализированном оборудовании.

В первом случае можно восстановить остроту зубьев в кратчайшие сроки, но работа требует определённых навыков. Во втором – кропотливый труд: 4-5 движений по грани каждого зуба.

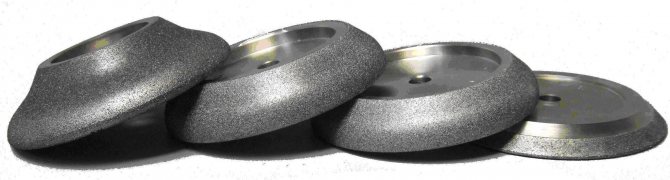

Для автоматической заточки используются алмазные, эльборовые и корундовые круги

Важно понимать, что при выполнении этой процедуры зубьям придаётся только острота, созданная после разводки полотна геометрия должна остаться неизменной

Это интересно: Стеклянные межкомнатные двери из матового стекла: рассматриваем развернуто

Заточка напильником

Установите пилу в тиски между двумя брусками так, чтобы ее край с зубьями немного выступал сверху, а ручка была справа от вас.Придерживая кончик напильника свободной рукой, начинайте с конца полотна, упирая напильник в первый отклоненный от вас зуб, напротив ведущей кромки соседнего зуба, наклоненного к вам.Для продольной пилы установите напильник в углу бление между зубьями под прямым углом к полотну и строго горизонтально. Сделайте 2-3 хода напильни ком (оказывая давление на него только при первом ходе), пока не исчезнет половина блестящего пятнышка на вершине зуба. Продвигаясь по направлению к ручке, заточите каждый второй зуб. Переверните пилу и повторите свои действия от конца к ручке, запиливая оставшиеся углубления до момента исчезновения блестящих пятнышек и появления острых кончиков.Затачивайте поперечную пилу таким же образом, но развернув при этом напильник его кончиком в сторону ручки примерно на 65° по отношению к полотну.Параллельные линии под 65° на зажимных брусках помогут сохранять нужное направление напильника.

Из всего сказанного выше, сложно не заметить, что кажущаяся простота заточки пилы как раз только “кажущаяся”. Необходимо строго соблюдать правила разводки, заточки инструмента, правила его использования, в конце концов. И тогда ленточная пила будет служить вам долго, верно и практично.

Раскрой пиломатериалов

Перед началом раскроя на ленточной пилораме бревна необходимо сделать предварительные расчеты. Необходимо учесть направление режущих поверхностей, качество древесины, количество и размер будущей продукции. Неоднородность материала может усложнить задачу. Поэтому для избежания брака предварительно разрабатывают схему распила ствола дерева.

После того как бревно закреплено на полотне пилорамы составляется расчет по количеству будущей продукции. Для этого производят следующие замеры:

Дерево мысленно делят на 4 части и осматривают каждую отдельно. Качественной считается грань без дефектов, признаков плесени, сколов и повреждений от насекомых. Из нее делают самые лучшие материалы. Бруски часто напиливают из доски, вырезанной на худшей стороне бревна.
На линейке пилорамы выставляют размер диаметра заготовки. К этой величине добавляют высоту выпуклости. Она представляет собой разницу диаметров между вершиной и комлевой частью.
Рулеткой измеряют высоту верхушки дерева. Отталкиваясь от этой величины, рассчитывают первоначальный размер будущих материалов, включая прибавку на распил 2-5 мм.
Далее, поворачивают бревно на 900 и производят аналогичные вычисления.
Заготовку поворачивают таким образом, чтобы при распиле получилось наименьшее количество горбыля.

После того как произведены все необходимые замеры, и составлена карта раскроя бревна, определяются с технологией распиловки.

Типы распила бревна

Перед распиловкой круглого леса делают продольные срезы по бокам бревна, реже со всех сторон. Получившийся горбыль используют для производства двухкантного бруса и необрезной доски.

Меняя направление пилы по отношению к годовым кольцам на бревне можно получить пиломатериалы с уникальным рисунком. Качество таких досок будет отличаться. Этот момент учитывается при составлении схемы распила бревна.

Существуют следующие виды распилов:

Радиальный. Распил делается перпендикулярно рисунку колец. Разрез ценится тем, что получается доска с однородной текстурой и цветовой гаммой. Она имеет повышенную устойчивость к влажности и усушке. Такой материал считается самым качественным
Тангенциальный. Распил бревна производится параллельно или по касательной линии относительно годовых колец. Полученные доски отличаются низким качеством, но при этом имеют интересный рисунок. Материалы чувствительны к повышенной влажности, их использование рекомендуется в сухих условиях.
Рустикальный. Разрез выполняется под различными углами относительно бревна. Доска содержит различные дефекты в виде сучков и заболонь. Отличается средними показателями усушки и разбухания от влажности.
Поперечный. Разрез осуществляется по центру дерева поперек волокон. Доска имеет рисунок в виде среза годовых колец. Отличается низким качеством.

Для того чтобы получить наибольшее количество материала с минимальными издержками можно воспользоваться специальными программами или таблицей раскроя бревна на ленточной пилораме.
