Замена поршневой группы китайской бензокосы (43-52см³) – Forward, Redverg, Patriot и пр

Ремонт китайской мотокосы. Конструкция бензокосы

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.

Как Правильно Ставить Поршень На Триммере

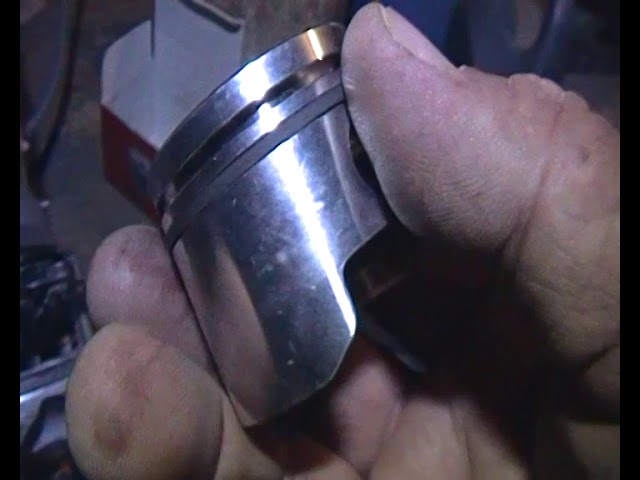

Как правильно поставить поршень на триммере

Замена поршневой группы в бензопиле или триммере

Ремонт такового уровня должен быть всегда взвешенным. В таких маленьких движках, работающих на завышенных оборотах, подмена 1-го поршня, который прогорел либо заклинил, даёт не длинный итог и по мере надобности нужно поменять всю поршневую группу. » Как правильно ставить в бензопиле или триммере. Облегая поршень сидеть на. Потому нужно обмыслить, воспользоваться ли этой пилой далее либо приобрести новейшую пилу.

Если это проф модель, то таковой ремонт стоит проводить, но если это древняя бытовая модель типа Husqvarna 40 и она проработала больше 10 либо 12-ти лет, её чинить нерентабельно. Поэтому как её ремонт обойдётся, столько. же, как и приобретение новейшей пилы, пускай не Husqvarna, но на PARTNER P350XT CHROME, ценой в 165 точно хватит. Причём продаёт такие пилы компания Husqvarna, так как PARTNER, является её дочерней компанией.

Но если Вы все-же решили чинить бензопилу либо триммер, то для вас нужны уникальные запчасти, которые стоят не дёшево. При правильной эксплуатации мотора 1-ый ремонт может наступить не скоро и поменять придётся только поршневое кольцо либо кольца, зависимо от модели. Но если пилу заклинило, то поменять нужно всю поршневую группу – цилиндр, поршень и кольца.

Нужно увидеть, что бензопилы Хускварна 136/141 имеют примерно ресурс 500-600 моточасов, Хускварна 340/350. 1000-1200 моточасов, проф бензопилы более 2000-2500 моточасов, при условии серьезного соблюдения аннотации по эксплуатации. По сути опираться на эти числа нельзя, потому что реальный ресурс может существенно отличаться как в огромную, так и в наименьшую сторону. Но приблизительно можно сказать что полупрофессиональные пилы работают в 3-4 раза подольше любительских, а проф до 10 раз и поболее.

Естественно, ничего нет нескончаемого, но одно дело если вы меняете поршневую группу, после длительных лет эксплуатации и она отработав свои моточасы, вполне себя окупила, а другое дело, что эту пилу заправили к примеру одним бензином, без масла, и её заклинило. Такую пилу приходится чинить, потому что все другие детали обычные.

Многие компании специально завышают цена запасных частей, чтоб покупались новые модели. На бензопилы и триммеры, к примеру, конторы Stihl, запчасти имеются в большем ассортименте, ежели на Husqvarna. Потому выбирая определённую модель узнавайте как обстоят дела с запчастями. РВТ

Как верно установить кольца на поршень двухтактного скутера

В установке колец на поршень двухтактного скутера, вобщем как и четырехтактного, нет ничего сложного, и многим это понятно. Но большая часть скутеристов, которые только не так давно заполучили схожую технику, не имеют даже представления о том, как поменять поршневую на скутере, как правильно установить кольца на поршень, куда должна глядеть стрелка на поршне и почти все другое. В этом уроке, я расскажу для вас как верно одеть кольца на поршень и собрать поршневую на место. Потому что ранее о четырехтактных движках мы уже гласили, здесь пойдет речь только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены. Придонок показывает и рассказывает как правильно устанавливать поршень в цилиндр на скутере и мотоцикле. Как ставить поршень на мотокосе в этом уроке, я расскажу для вас как верно одеть кольца на поршень и собрать поршневую на место.изнашиваются сначала кольца. Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы. После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца

Как поменять поршневую на Триммере !!!

В данном видео я покажу как самостоятельно, быстро поменять поршневую на триммере

. Менять буду натриммере .

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

Порядок действий:

• снять глушитель;
• разобрать (есть и неразборные модели);
• очистить от нагара, используя моющие средства;
• высушить феном;
• установить на место.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

Сборка поршневой группы

Перед началом работ рекомендуется предварительно нагреть поршень до температуры +240 градусов, но при отсутствии такой возможности, можно и на холодную вставить поршневый палец. Перед соединением тщательно протереть отверстие шатуна, поршня, и поршневого пальца от пыли ветошью. Далее, стоит смазать отверстия и поршневой палец машинным маслом

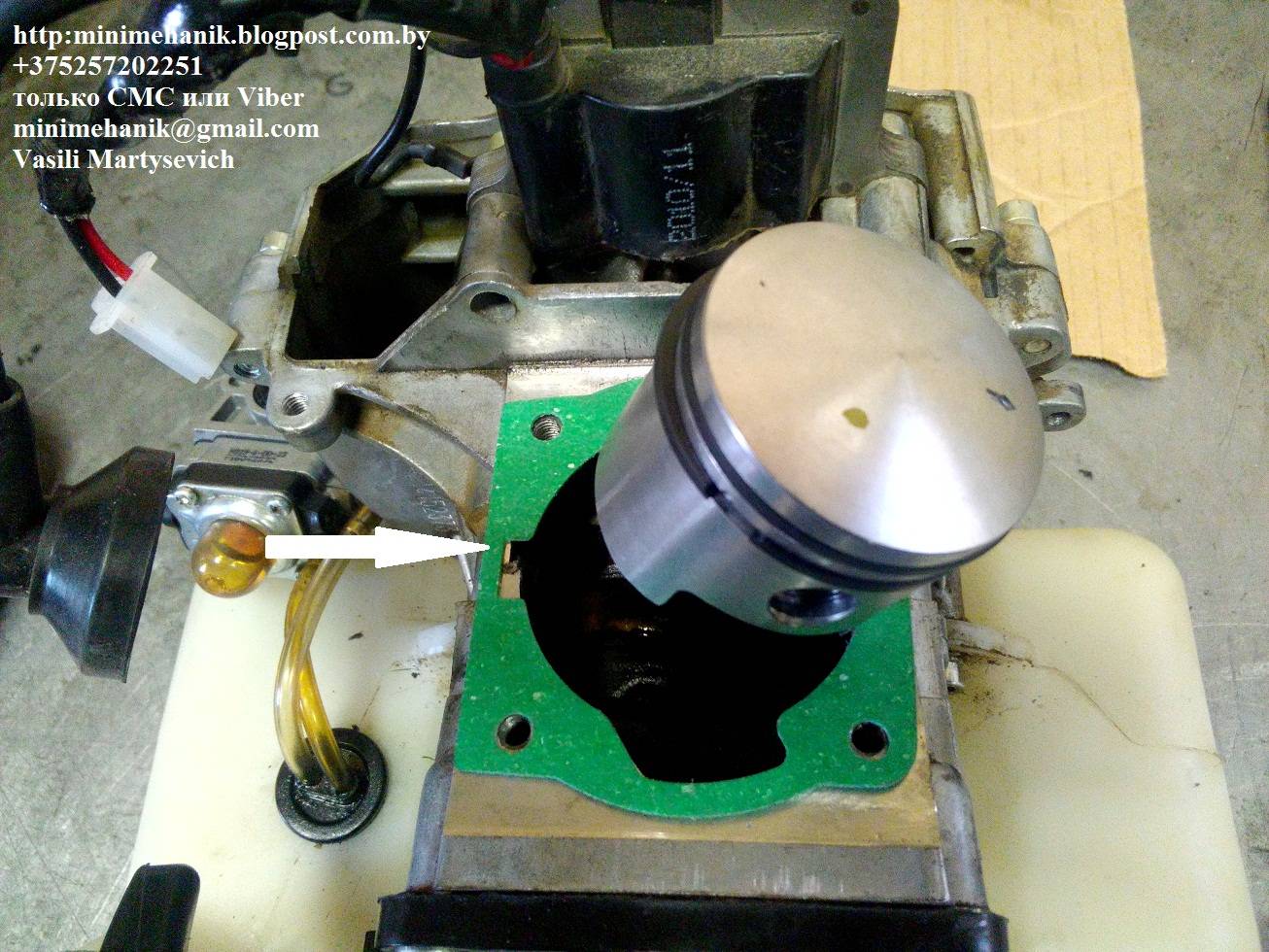

Поршень и шатун важно правильно установить по отношению друг к другу. Какой стороной ставить поршень, подскажут условные обозначения. Поршень может иметь специальные выемки для клапанов или стрелку на внутренней поверхности поршня, которая должна смотреть вперёд по направлению движения машины

На шатуне имеются специальные наплавки в виде буквенных обозначений, которые также должны смотреть вперёд по направлению движения

Поршень может иметь специальные выемки для клапанов или стрелку на внутренней поверхности поршня, которая должна смотреть вперёд по направлению движения машины. На шатуне имеются специальные наплавки в виде буквенных обозначений, которые также должны смотреть вперёд по направлению движения.

Соединить поршень с шатуном при помощи соединительного пальца. Совместите отверстия поршня с отверстием на шатуне и вставляйте поршневой палец. Поршневой палец не должен входить в отверстие свободно. Нужно будет приложить определённое усилие путём лёгкого постукивания молотком по торцевой части пальца. Нельзя стучать непосредственно по пальцу, это может привести к образованию заусенец. Чтобы этого не произошло, используйте деревянную накладку для забивания пальца. При вбивании пальца, поршень не должен лежать на твёрдой или металлической поверхности, желательно подстелить мягкую ветошь или деревянный брус. После того как палец вошел, нужно закрепить его стопорными кольцами в специальных канавках поршня.

Поршневые кольца установка

1 Перед установкой колец необходимо проверить зазор в их замках.

2 Разложите кольца по порядку в соответствии с нумерацией поршней/цилиндров.

3 Установите в первый цилиндр верхнее компрессионное кольцо. Протолкните его поршнем в глубь цилиндра, установив его у нижнего края цилиндра, на пределе хода поршня.

4 Измерьте зазор в замке набором плоских щупов. Лезвие щупа должно входить в замок кольца с небольшим натягом.

Рис. 20.4. Установив поршневое кольцо в цилиндр, замерьте зазор его замка с помощью набора плоских щупов

Сравните результаты с данными Спецификаций. У новых колец замок должен быть не меньше, чем указанный в Спецификациях. Маловероятно, чтобы оригинальные запасные части Toyota поставлялись бракованными; если зазор отличается от предписанного или кольцо в цилиндр «не лезет», проверьте, те ли кольца вы приобрели. Совершенно невероятно, если зазор в замках новых колец окажется слишком большим. Убедитесь в том, что вы взяли кольца нужного размера, именно для двигателя Toyota и именно той модели, а не для какого-нибудь иного.

5 Если зазор в замке кольца слишком маленький (что маловероятно для оригинальных запчастей Toyota), его нужно расширить, иначе в процессе работы двигателя концы кольца сомкнутся, приведя к серьезным повреждениям. В идеальной ситуации новые поршневые кольца должны обеспечивать необходимый зазор в замках и быть готовыми к установке. На худой конец, можно увеличить зазор, сняв немного металла с торца кольца тонким надфилем. Зажмите надфиль в тисках с мягкими губками и водите торцом кольца по надфилю, держа его строго перпендикулярно, снимая необходимое количество металла. Будьте осторожны – кольцо острое и хрупкое.

6 На новых кольцах нежелательно иметь и увеличенный зазор, свыше 1,0 мм. Если зазор слишком велик, проверьте еще раз, того ли размера кольца вы приобрели для конкретного двигателя и конкретного размера цилиндров. Возможно, износ цилиндра слишком велик или его неправильно расточили.

7 Повторите процедуру замера зазора для всех колец первого цилиндра, затем для колец остальных цилиндров. Не забудьте держать кольца и поршни в комплекте, чтобы они подошли при сборке к цилиндрам.

8 Теперь, когда все кольца проверена! и зазоры откорректированы, можно установить их на поршни.

9 При установке колец используется та же технология, что и при их снятии. Установите сначала пружину маслосъемного кольца в третью канавку (см. рис. 20.9,а).

Рис. 20.9,а. Установите пружину-расширитель маслосъемного кольца в третью канавку поршня…

Если пружина-расширитель имеет фиксирующий язычок, зацепите его за маслосгонное отверстие внутри канавки. При установке трехкомпонентного маслосъемного кольца установите тонкие нижнее маслосъемное кольцо, сместив его замок на 120° по отношению к замку расширителя, и верхнее маслосьемное кольцо, сместив его замок на 120° по отношению к замку нижнего кольца. Тонкие кольца («лапшу»! устанавливайте руками (см. рис. 20.9,б) – инструментом их можно сломать.

Рис. 20.9,б…а затем установите тонкие нижнее и верхнее маслосъемные кольца

При установке двукомпонентного маслосъемного кольца сначала установите пружину-расширитель, затем тонкое маслосъемное кольцо, сместив его замок по отношению к замку расширителя на 180°. Следующим устанавливайте второе компрессионное кольцо. Проследите, чтобы второе компрессионное кольцо было правильно установлено надписью «ТОР» или точкой, обращенной вверх, а скребком – вниз. Верхнее компрессионное кольцо устанавливайте последним, также меткой «ТОР» вверх. Расположите замки компрессионных колец таким образом, чтобы они были смещены на 120° по отношению к замкам маслосъемных колец, но при этом не находились над отверстиями поршневых пальцев (см. рис. 21.5,а-в).

Рис. 21.5,а. Расположение замков поршневых колец – двигатели выпуска до 2000 года рабочим объемом 2,0 л

Рис. 21.5,б. Расположение замков поршневых колец – бензиновые двигатели 2000 года выпуска рабочим объемом 1,8 л

Рис. 21.5,в. Расположение замков поршневых колец – бензиновые и дизельные двигатели выпуска с 2001 года рабочим объемом 2,0 л

Примечание. Разные производители поршневых колец могут давать и другие указания по их установке – следуйте их инструкциям. Не перепутайте компрессионные кольца местами – их можно отличить по форме сечений.

Смотрите видео: Правильная установка поршневых колец

Признаки неисправности ЦПГ

Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы

Достаточно обратить внимание не следующие симптомы:

• слышится звон поршневых колец;
• скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
• быстрое опустошение бензобака из-за перерасхода топлива;
• в цилиндре/моторе слышны шумы, которых не было;
• на холостых оборотах транспортное средство неустойчиво работает;
• общее снижение мощности;
• внезапное отключение.

Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.

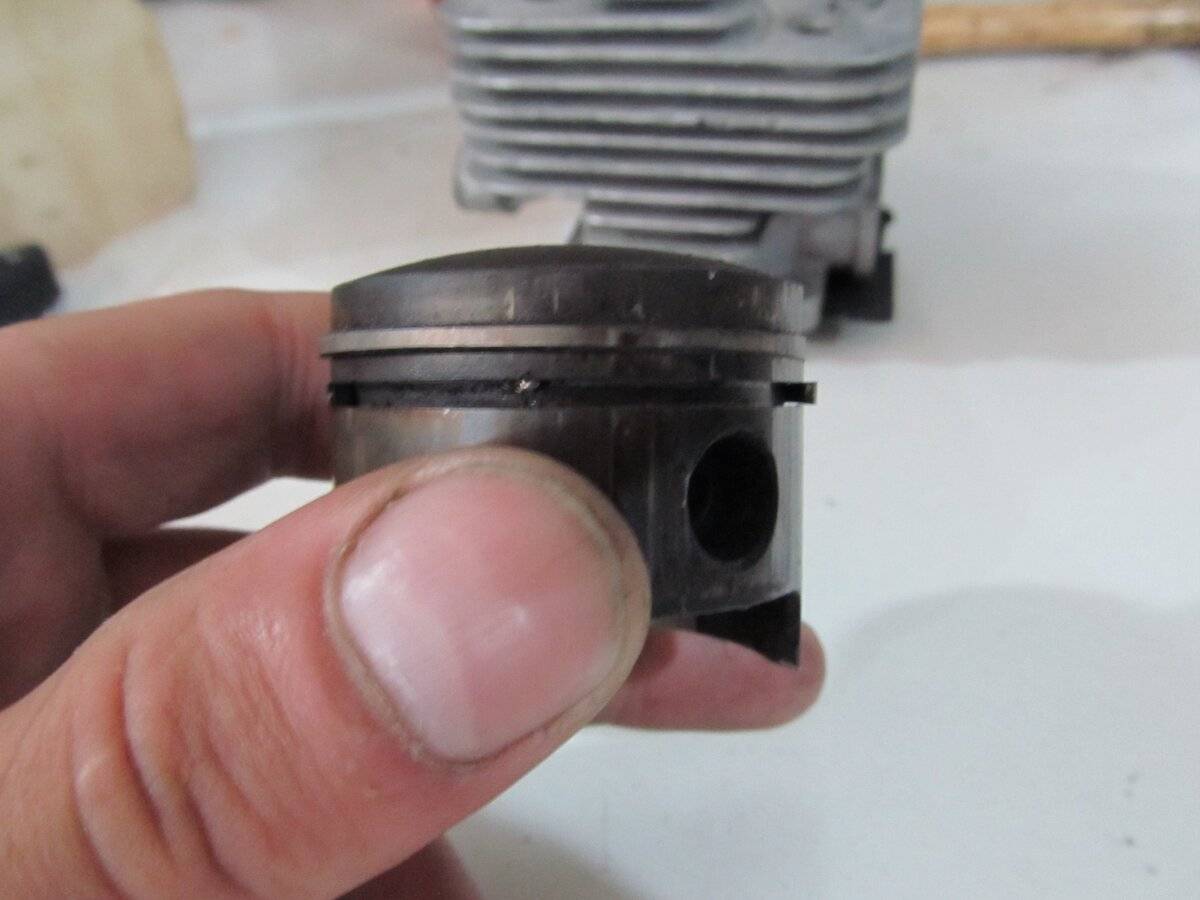

Старый поршень с признаками нагара

В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:

• наличие густого дыма чёрного/синего цвета;
• увеличение расхода масла;
• изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
• невозможность завести скутер с первого раза даже с холодным двигателем.

Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.

Подготовка к процедуре

Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:

• температура воздуха должна составлять 18-25 градусов;
• слабый или отсутствие ветра;
• наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
• открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.

Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.

Основные неисправности бензиновых триммеров

К наиболее частым относятся поломки бензокос, связанные с такими элементами конструкции:

• двигателем (в частности с поршневой системой);
• карбюратором;
• штангой;
• стартером (обрыв веревки, поломка или выход из зацепления пружины);
• с системой зажигания либо подачи топлива;
• передаточным механизмом (редуктором);
• фильтрами и глушителем.

Признаки неисправностей следующие:

• появление при работе мотокосы нехарактерных звуков;
• бензокоса не включается, не набирает требуемые обороты либо глохнет;
• при работе двигателя рабочая часть не вращается или проскакивает;
• течь бензина;
• чрезмерный нагрев отдельных узлов.

Также могут случиться более мелкие поломки, которые обнаруживаются без какой-либо специальной диагностики:

• западание пусковой кнопки;
• спадание ограничителя;
• обрыв лески или поломка (потеря остроты) ножа.

Починить мелкие неисправности нетрудно. Ремонт бензинового триммера в более сложных случаях потребует проведения предварительной диагностики для выяснения точных причин. Если имеются соответствующие знания и навыки слесарных работ, то неполадки можно устранять самостоятельно, заменяя вышедшие из строя детали.

Алгоритм замены поршневой бензопилы

Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:

После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.

Герметик для фиксации поддона бензопилы

Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.

Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.

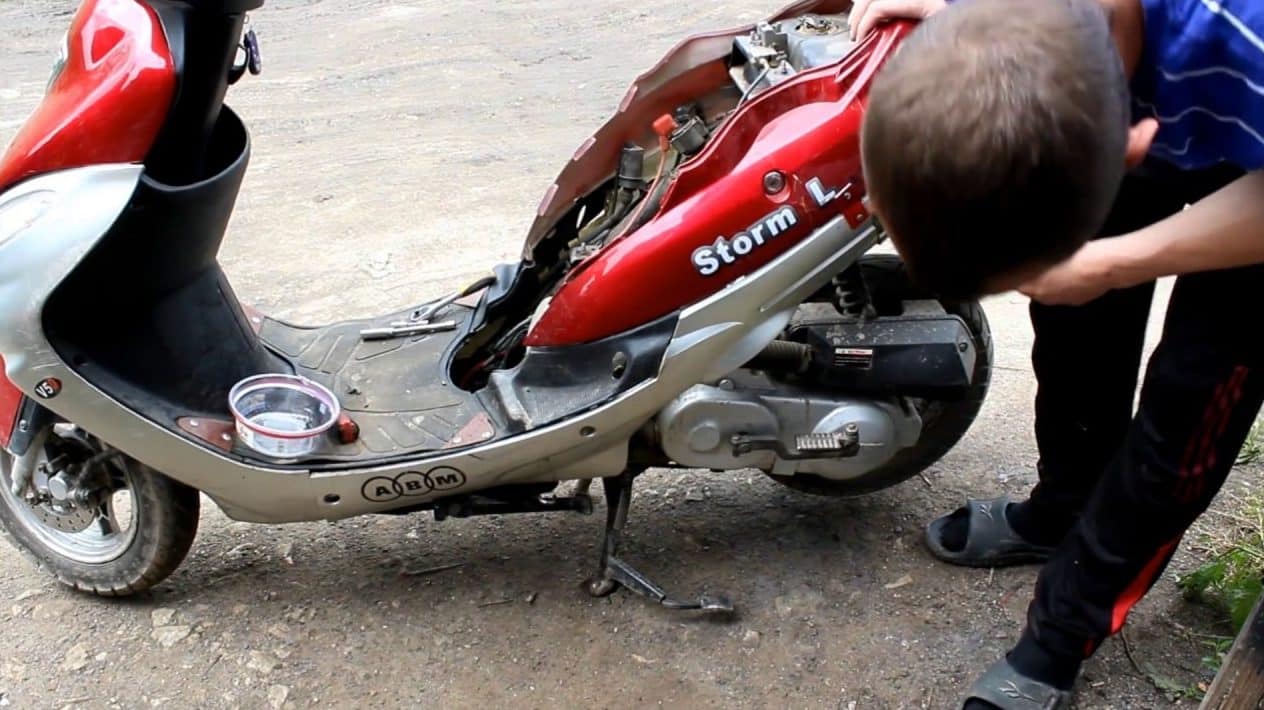

В ходе эксплуатации скутера, возникают различные поломки

При этом совсем неважно кто производитель (Япония или Китай). Отличие в том, что один транспорт раньше выходит из строя, а другой с течением времени

Неполадки могут возникать с проводкой, двигателем, ходовой частью

Но, как правило, практически все сталкиваются с заменой ЦПГ. Это сокращение подразумевает термин «цилиндро-поршневая-группа» или как принято говорить в народе «поршневая». Забегая наперед необходимо сказать, что замена поршневой, поршня и колец в отдельности не такая сложная задача, как может показаться на первый взгляд. Стоит также знать, что процесс снятия и замены ЦПГ практически одинаковый на всех скутерах. Поэтому, в статье будет рассмотрены основные моменты. Забегая наперед напомним, что мощность ЦПГ может варьироваться. Рекомендуется устанавливать поршневую такой же мощности, аналогичной стандартной ЦПГ

Неполадки могут возникать с проводкой, двигателем, ходовой частью. Но, как правило, практически все сталкиваются с заменой ЦПГ. Это сокращение подразумевает термин «цилиндро-поршневая-группа» или как принято говорить в народе «поршневая». Забегая наперед необходимо сказать, что замена поршневой, поршня и колец в отдельности не такая сложная задача, как может показаться на первый взгляд. Стоит также знать, что процесс снятия и замены ЦПГ практически одинаковый на всех скутерах. Поэтому, в статье будет рассмотрены основные моменты. Забегая наперед напомним, что мощность ЦПГ может варьироваться. Рекомендуется устанавливать поршневую такой же мощности, аналогичной стандартной ЦПГ.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Аналоги на рынке

В модельном ряду недорогих бензопил Carver RSG 238 занимает одну из первых позиций в соотношении цена/качество. Тем не менее на рынке представлены и другие бензопилы, составляющие конкуренцию марке Carver. Сравнение можно провести с несколькими моделями, наиболее близкими по характеристикам.

Модель бензопилы	Мощность	Длина шины	Вес	Цена
MaxCut MC 146	2,2 кВт.	40 см.	6,0 кг.	От 3750 руб.
Союз ПТС-99371	2,7 кВт.	40 см.	5,1 кг.	От 3550 руб.
Champion 120-14	2,0 кВт.	35 см.	3,8 кг.	От 3700 руб.
Patriot PT 445	2,2 кВт.	40 см.	4,8 кг.	От 4750 руб.
Forward FGS-4504	2,1 кВт.	45 см.	6,5 кг.	От 3700 руб.
Энергомаш ПЦ 40	2,6 кВт.	40 см.	4,9 кг.	От 4000 руб.
Калибр БП-1500	1,5 кВт.	40 см.	6,7 кг.	От 3500 руб.

У каждой из вышеуказанных моделей есть свои плюсы и минусы. В целом, их работоспособность соответствует той ценовой категории, в которой они находятся.
