Замена поршневой группы бензопилы Husqvarna 137-142

Китайская бензопила.Ремонт и регулировка карбюратора.Диагностика карбюратора.

Не заводится китайская бензопила

.Диагностика иремонт .Ремонт карбюратора.Регулировка карбюратора.

Недостаточное поступление топливной смеси из карбюратора в цилиндр или нарушение правильного соотношения между топливом и воздухом, смешиваемыми в карбюраторе, может происходить по нескольким причинам: из-за забивки воздушного фильтра, неотрегулированности карбюратора, забивки его каналов или сетки-фильтра.

Как правило, ремонт бензопил не обходится без чистки воздушного фильтра, поскольку загрязняется он довольно быстро. Когда это происходит, снижается поступление воздух в карбюратор, топливная смесь на выходе из него получается слишком обогащенной, что нарушает нормальную работу двигателя. Снимать грязный фильтр для очистки нужно аккуратно, чтобы грязь с него не попала в карбюратор. Фильтр следует почистить или промыть в воде с каким-нибудь моющим средством, просушить и установить обратно.

Читать также: Как отличить нулевой провод от заземления

Разрегулированность карбюратора устраняется его регулировкой. Ремонт электропилы своими руками ремонт электропилы интерскол часто сводится. Обычно это делается с помощью трех винтов. максимальных и минимальных оборотов и винта холостого хода. Регулировку нужно проводить в строгом соответствии с инструкцией, несоблюдение которой может привести к поломке двигателя. Некоторые производители пил оставляют только один регулировочный винт (холостых оборотов). чтобы исключить нежелательное вмешательство неопытных пользователей в работу карбюратора. Пример регулировки карбюратора бензопилы

смотрите в статье Работа бензопилой.

Если регулировка карбюратора не помогла, нужно почистить его каналы и фильтр-сетку, а заодно проверить и целостность мембраны. Ремонт своими руками бензопил «хускварна» и «штиль»: видео. Так как со разбирать. Карбюратор. одно из самых сложных устройств бензопилы, поэтому приступать к его разборке и чистке нужно с полным пониманием ответственности этой операции. Он состоит из множества мелких деталей, которые имеют особенность незаметно выскакивать из своих мест и безвозвратно теряться, так что, разобрав это капризное устройство, можно его и не собрать.

Ниже изображена схема другого карбюратора бензопилы.

Если опыта и уверенности в собственных силах нет, ремонт карбюратора бензопилы лучше доверить специалисту сервисного центра. Иногда для качественной очистки карбюратора приходится применять ультразвуковую очистку.

Глушитель

. Нередко причиной неисправности двигателя, особенно в том случае, когда двигатель нормально работает на малых оборотах и глохнет под нагрузкой, становится забивка продуктами сгорания искрогасителя глушителя, которая препятствует нормальному выхлопу. Даже самая дорогая и качественная бензопила ремонт своими руками. Своими руками:. Ремонт в данном случае состоит в снятии глушителя, разборке (если он разборный) и его мокрой чистке от нагара с использованием моющих средств. Неразборный глушитель после мойки сушится феном. Помните, что нагар содержит вещества являющиеся канцерогенами, и сухая чистка, вследствие которой возможно их вдыхание, недопустима. Китайская бензокоса. Ремонт своими руками. 78,364. При снятии глушителя, выпускное отверстие двигателя затыкается чистой тряпкой.

Сегодня практически каждый владелец частного дома либо продвинутый дачник пользуется бензопилой, которая обладает высокой мобильностью, неприхотливостью в эксплуатации и ремонте. Среди множества представленных на рынке моделей бензиновой техники и инвентаря стоит выделить шведский бренд Husqvarna. Основанная 400 лет назад компания Хускварна сначала выпускала оружие, а в 1959 году в связи с необходимостью расширения линейки товаров наладила выпуск бензопил. В отличие от конкурентов данный производитель стремился усовершенствовать компоновку пилы. Для уменьшения уровня издаваемого двигателем шума знаменитый дизайнер из Швеции Сикстен Сазон на примере мотоцикла использовал в бензопиле хускварна глушитель.

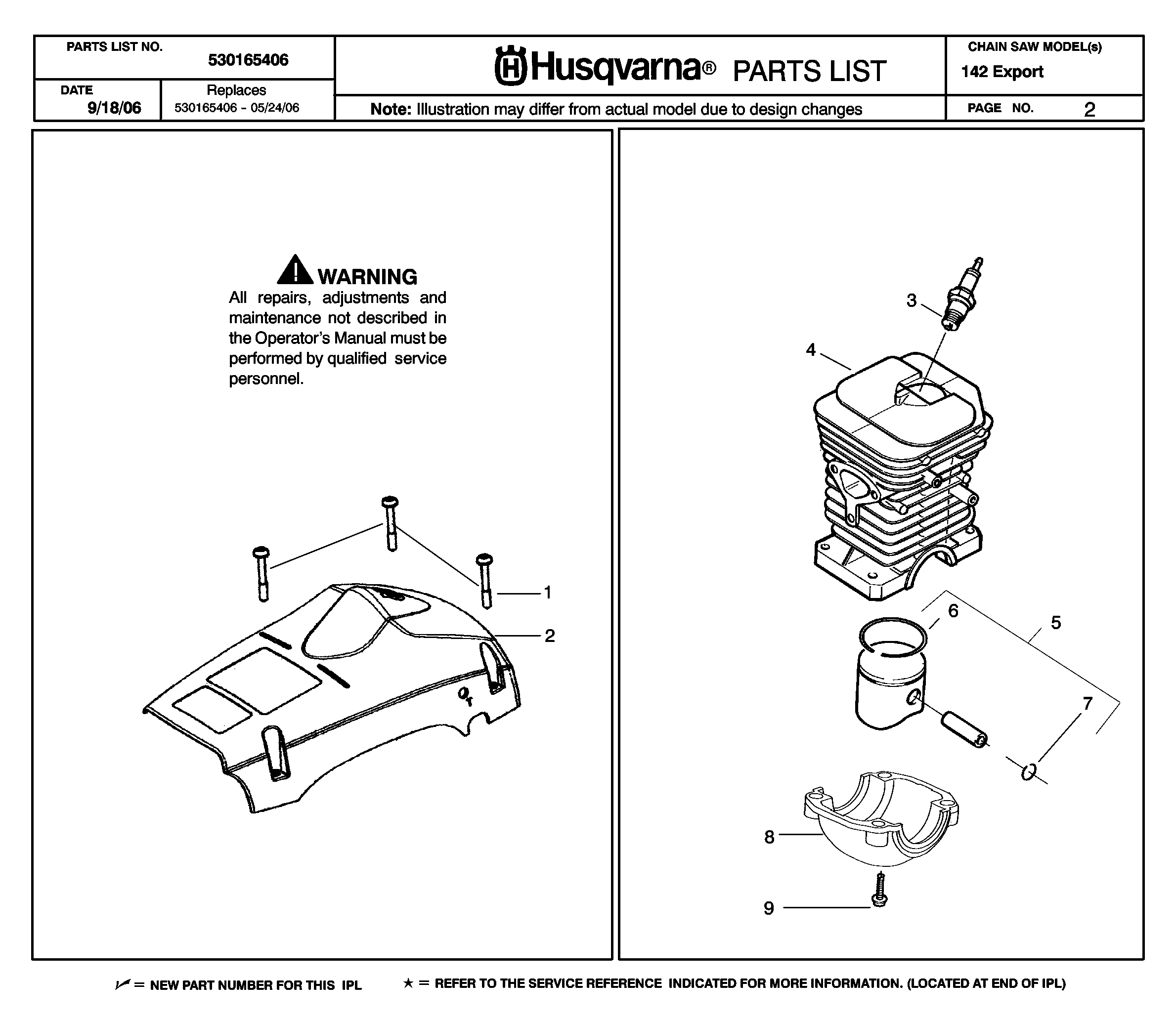

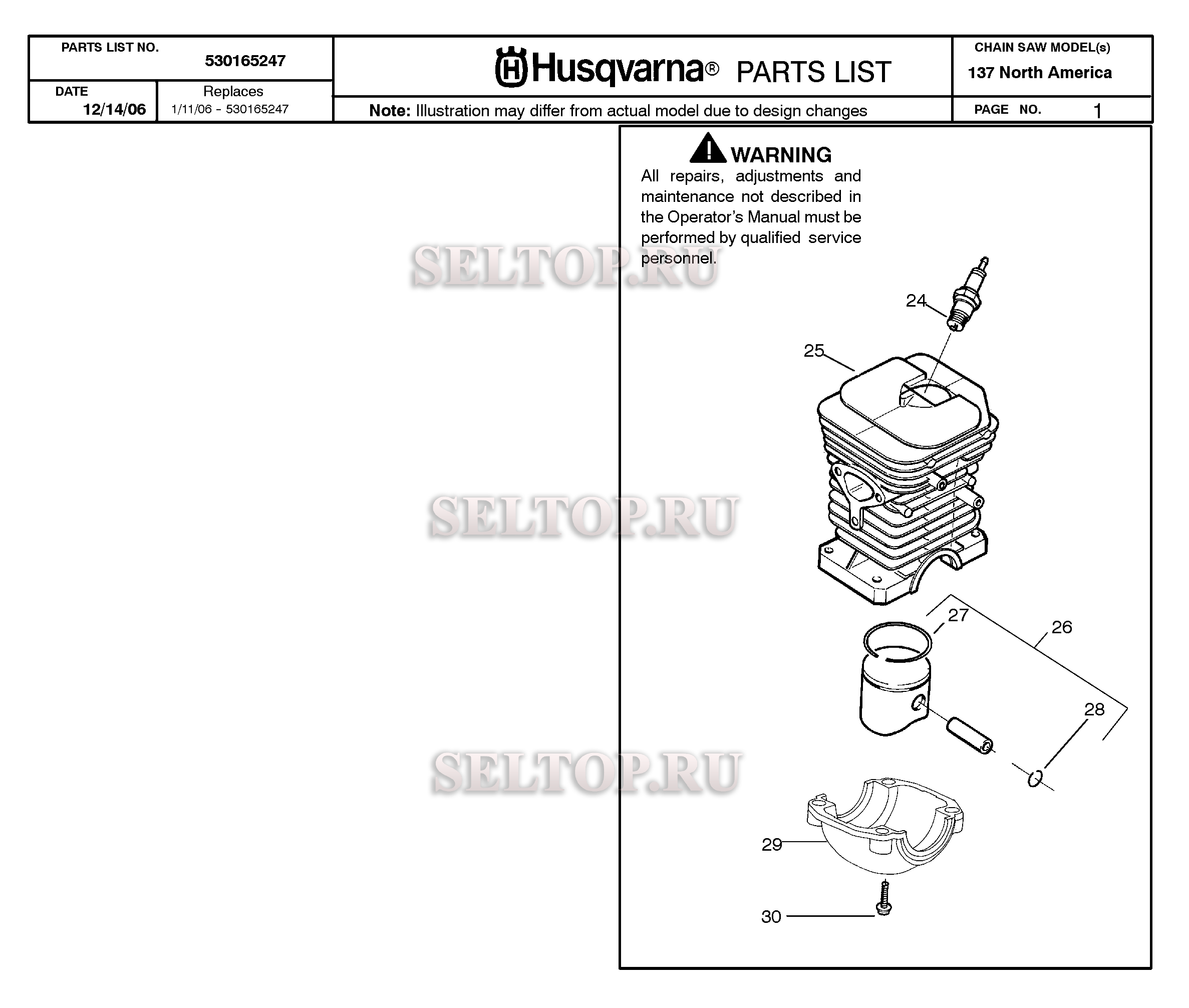

Поршневая группа бензопилы

Размеры цилиндропоршневой группы определяются в первую очередь диаметром поршня, изготовленного из жаропрочного алюминиевого сплава. Вне зависимости от модели ЦПГ бензопилы состоит из цилиндра, поршня, удерживающего пальца и двух фиксаторов.

Зеркало цилиндра бензопилы

При покупке поршневой бензопилы стоит обратить внимание на внутреннюю поверхность цилиндра, которая должна быть отполирована и иметь глянцевый блеск. При наличии повреждений, царапин специалисты не рекомендуют устанавливать такой цилиндр. С целью повышения компрессии в рабочем агрегате и, как следствие, увеличения мощности, многие производители устанавливают по два поршневых кольца

Изготовленные из специального чугуна компрессионные кольца бензопилы плотно прилегают к цилиндру, в результате чего обеспечивается герметичность камеры сгорания

С целью повышения компрессии в рабочем агрегате и, как следствие, увеличения мощности, многие производители устанавливают по два поршневых кольца. Изготовленные из специального чугуна компрессионные кольца бензопилы плотно прилегают к цилиндру, в результате чего обеспечивается герметичность камеры сгорания.

О неисправностях

Если вы наконец-то воплотили свою мечту в реальность и приобрели для своего хозяйства такого незаменимого помощника как бензопила Хускварна 137, то пришло время ознакомиться со всеми возможными поломками и методами их устранения. Ведь как говориться, что нужно быть готовым ко всему и поломка может иметь место в самый неподходящий момент. На сегодняшний день существует огромное количество мастерских, которые занимаются ремонтом такого рода техники, но на то чтобы получить свою бензопилу исправной необходимо время и к тому же придется выложить определенную сумму за услугу.

Но, согласитесь, что значительно экономнее и проще произвести ремонт бензопилы Хускварна 137 своими руками. По сути если поломка не значительная то нет смысла тратиться, а можно с легкостью исправить поломку. А для того чтобы в подобных случаях вы хотя бы имели понятие что с вашим инструментом и как произвести «первую помощь» ниже мы предоставим все наиболее распространенные неисправности и инструкции по ремонту хускварна 137.

На это видео вы видите инструкцию разборки:

Устройство не заводится – поломка системы зажигания

Если вы столкнулись с неисправностью бензопилы, то первым делом проверьте свечу зажигания. Но делать это нужно очень аккуратно, посредством специального крючка предварительно отсоединив провод

Самое главное, на что вы должны обратить внимание, так это непосредственно на внешний вид свечи

Причины поломки

Сухая поверхность свидетельствует о том, что топливо перестало поступать в цилиндр, следовательно, проблема поломки не в свече, поэтому ее необходимо закрутить обратно.

Но если свеча покрыта брызгами топлива, то это свидетельствует о том, что проблема находится либо в карбюраторе, регулировка которого была произведена не правильно, либо нарушено правило запуска.

Устранение неполадки

Для того чтобы устранить такого рода неполадку необходимо хорошенько протереть свечу, перекрыть топливную подачу и включить стартер. Это делается для того, чтобы проветрить камеру сгорания и избавиться от топливных излишков. После чего очищенную свечу необходимо установить на место и запустить бензопилу. И последнее что может произойти со свечой, так это то, что она может быть покрыта нагаром, который свидетельствует о том, что вы используете масло низкого качества, что не допустимо, если вы хотите чтобы вам инструмент прослужил вам долгие годы. Также причиной этому может быть ошибка в расчете масла и бензина, и не правильный процесс регулировки карбюратора.

В данном случае вы должны произвести очистку свечи, промыв ее и шилом избавить он нагара, после чего протрите шкуркой электроды и установите на место. К тому же немаловажным является то факт, что зазор непосредственно между электродами и свечой не должен превышать 0,5 – 0,65 мм, в ином случае необходимо поставить новую прокладку.

Немаловажно обратить свое внимание на то, присутствует ли искра. Для такого рода манипуляции вам необходимо надеть кабель зажигания непосредственно на свечу, после чего соединить цилиндр и гайку, находящуюся на свече с помощью плоскогубцев, и завести стартер

После чего должны появиться искры, но если они отсутствуют, то в таком случае проблема неисправности бензопилы в свече, которую необходимо заменить

Но бывают случаи, когда даже после замены искра отсутствует, то это свидетельствует о том, что неисправен высоковольтный провод либо нарушено непосредственное соединение со свечой

После чего должны появиться искры, но если они отсутствуют, то в таком случае проблема неисправности бензопилы в свече, которую необходимо заменить. Но бывают случаи, когда даже после замены искра отсутствует, то это свидетельствует о том, что неисправен высоковольтный провод либо нарушено непосредственное соединение со свечой.

Правила обкатки

Обкатка бензопилы не проводится длительно на ХХ. Потому после пуска мотора нужно поработать вхолостую около 5 минут, потом приступать к пилению деревьев поперечником менее 10 см на средней скорости.

Технологический процесс осуществляется по повторяющейся схеме:

  • 1,5 минутки с минимумом нагрузки;
  • 20 секунд на ХХ без нее.

После эксплуатации первых 25 часов агрегат может выходить на полную мощь, осуществляется приработка всех трущихся деталей.

В этот период непременно придерживаются советов:

  • не перегревать силовую установку;
  • не работать длительно на ХХ;
  • очень не нагружать;
  • сдерживать долгосрочную пробуксовку муфты.

После конечной приработки проводят такие работы:

  • осмотр кривошипно-шатуннового механизма;
  • чистка нагара на всех деталях;
  • проверка крепежей;
  • сборка;
  • подготовка горючей консистенции;
  • регулировка карбюратора на самую большую мощность при нагрузке.

Пильной цепи также нужна обкатка

Внимание уделяют ее смазке и натяжению. Деталь натягивают так, чтоб она могла свободно проворачиваться рукою. Смазку производят способом погружения в масло

Потом цепь прогоняют на ХХ в течение 3-5 минут. Движок останавливают, цепь остывает и только позже инспектируют натяжение

Смазку производят способом погружения в масло. Потом цепь прогоняют на ХХ в течение 3-5 минут. Движок останавливают, цепь остывает и только позже инспектируют натяжение.

Зазор между катушкой зажигания и маховиком

Не верно выставленный зазор меж маховиком и контактами катушки зажигания, оказывает влияние на качество искрообразования, что в свою очередь отвечает за обычный запуск и размеренную работу мотора.

READ Насадка Для Распиловки Бревен На Доски Бензопилой

Устройство бензопилы Хускварна 137

Бензопила Husqvarna 137 характеристики, которой подходят для выполнения всевозможных работ в саду и приусадебных участках, лесопосадках, на небольших производствах и прочем, сконструирована с двигателем, мощность которого составляет 2,2 лошадиные силы. Бензобак рассчитан на 0,4 литра. Рекомендуемая шина для бензопилы Husqvarna 137 – Н30, при этом длина может варьироваться от тридцати четырех, до тридцати восьми сантиметров. Стоит учитывать, что избежать скорого износа и непредвиденных поломок, можно не только соблюдая эксплуатационные требования производителя, но и используя оригинальные запчасти на бензопилу Хускварна 137, которые находятся в доступном ценовом диапазоне.

Возврат по гарантии и послегарантийное обслуживание

Особое огорчение испытывают те владельцы бензопилы, которые только утром получили новый инструмент, распаковали его и собрали в соответствии с инструкцией, а завести так и не смогли или мотор заводится и сразу глохнет. Сразу предупредим – ни в коем случае не старайтесь разбирать новый двигатель и не обрывайте гарантийных наклеек. При таких обстоятельствах, лучше всего обменять неисправную бензопилу на другую, или потребовать провести гарантийный ремонт.

В соответствии с законодательством большинства стран СНГ (в том числе России и Украины) электро и бензопилы подлежат возврату, в случае обнаружения неисправностей, не оговоренных стороной продавца.

Также покупатель может потребовать уменьшения цены бракованного товара, возмещения расходов по его ремонту или возврата средств за неисправный инструмент. Эти требования владелец бензопилы может предъявить только на протяжении гарантийного срока, при условии соблюдения всех условий, оговоренных в гарантийном талоне. Как правило, покупателю предоставляется 14 дней на выявление всех неисправностей и недостатков и обращение к продавцу.

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают.Карбюраторы генераторов часто имеют лишь один регулировочный винт, но возможно встретить и многие другие модификации этой запчасти. Его регулировка позволяет исключить завышенный расход топлива и утечку несгоревшего масла.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входитХарактеристики:

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации. Принцип двух масс Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система. Бесперебойное функционирование Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Трехсекционный коленчатый вал Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.

Неисправности бензопилы и их устранение

Существую типичные неисправности, с которыми чаще всего сталкиваются владельцы модели Хускварна 137. Для того, чтобы суметь устранить их своими руками, нужно изучить признаки их появления и эффективные методы их ремонта.

Бензопила глохнет на полный газ – как решить проблему?

Причиной этой поломки чаще всего становиться заливание свечи зажигания в тот момент, когда двигатель начинает быстро набирать обороты. Чтобы устранить поломку, следует вывернуть и очистить свечу, после чего полностью высушить ее. Далее нужно слить остатки топлива черед свечное отверстие. В конце свечу нужно вкрутив на место и попробовать снова завести инструмент.

Еще одна распространенная причина поломки – это отсутствие искры. Ремонт следует начать с осмотра контакта между высоковольтным проводом и наконечником свечи. Если контакт не нарушен, а пила по-прежнему глохнет при нажатии на газ, значит, следует осмотреть электронный блок зажигания. Этот узел не подлежит ремонту, поэтому его придется заменить целиком.

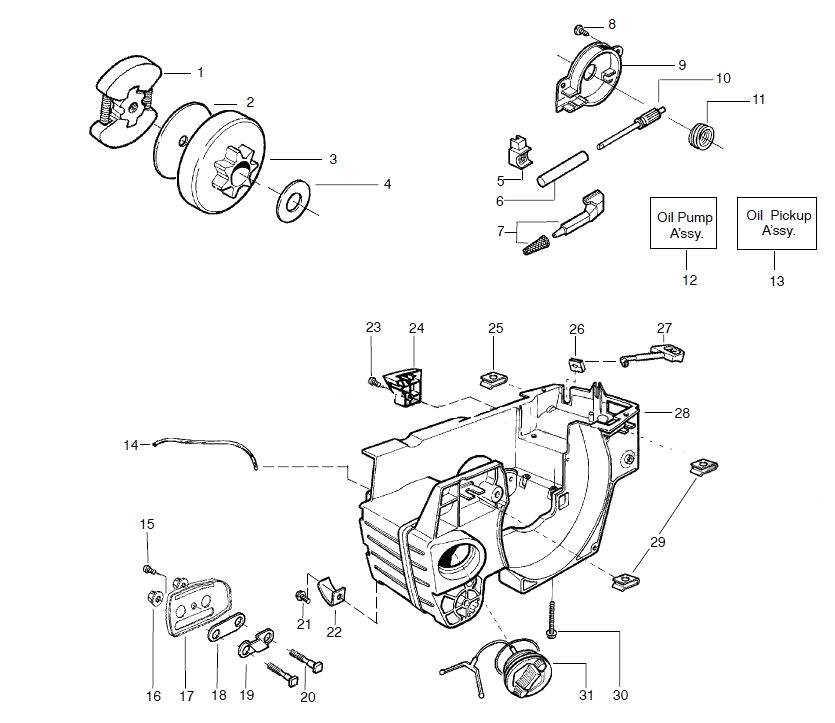

Замена звездочки Хускварна 137

Менять звездочку Хускварна 137 нужно в том случае, если при достижении ее двигателем средних оборотов мотор начинает глохнуть.

Как указывает инструкция по эксплуатации, порядок действий должен выглядеть следующим образом:

  1. Сначала нужно снять крышку цилиндра и выкрутить свечу зажигания;
  2. Далее нужно взять пластиковый или металлический стопор моторного поршня, а также ключ для демонтажа центробежного механизма. При помощи ключа нужно скрутить центробежный механизм по направлению, в котором вращается цепь;
  3. Затем нужно осмотреть диск сцепление. Если неисправна только звездочка, значит, менять необходимо только ее. Если сломан полностью весь диск сцепления, вместе с пружинами и кулачками, то придется менять полностью весь диск;
  4. После этого нужно установить новый диск сцепления. Чтобы зажать центробежный механизм на валу мотора, потребуется выкрутить поршневой стопор и потянуть шнур стартера на себя. Затем нужно вкрутить стопор до конца;
  5. Далее потребуется зажать ключом центробежный механизм в направлении против вращения цепи.

После выполнения всех перечисленных действий потребуется завести пилу и дать ей 1–2 минуты поработать на холостом ходу. Это необходимо для прогрева мотора и притирания нового диска сцепления. Далее можно продолжить работу с инструментом.

Бензопила Хускварна 137 является детищем известнейшей шведской производственной компании Husqvarna, основанной еще в 1689 году. Изначально компания занималась изготовлением оружия для армии (вплоть до 1970 года), позже переквалифицировалась и наладила выпуск садовой техники и инвентаря, строительного инструмента. За долгие годы своего существования компания стала владельцем нескольких брендов, зарекомендовала себя как проверенный производитель, чья техника уверенно продолжает лидировать на мировом рынке.

Как Собрать Пружину Стартера Бензопилы

Стартер для бензопилы. Обучаемся самостоятельному ремонту

Для резвого пуска хоть какой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в движок топливно-воздушной консистенции и её следующее воспламенение. Потому обычная работа стартера для бензопилы определяет работоспособность всего механизма.

Устройство стартера бензопилы

Фактически все ведущие производители бензопил комплектуют свои изделиями стартерами похожего принципа деяния. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые идиентично удачно подходят как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под нареченные марки. Некими особенностями владеют только стартеры бензопил российского производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При всем этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве меж поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт меж храповиком и шлицами пропадает, и вал останавливается.

С повышением объёма мотора растёт и нужное количество топливно-воздушной консистенции, нужной для её следующего воспламенения, потому количество рывков за пусковой тросик для пил большой мощности возрастает. Потому с целью ускорения возврата барабана используются заневоленные возвратимые пружины, сделанные из сталей с высочайшими упругими качествами.

Облегчение пуска бензопилы реализуется последующими методами:

  1. Подготовительным обогащением рабочей консистенции, зачем в конструкции карбюратора имеется особая заслонка.
  2. Установкой автоматического декомпрессионного клапана, обеспечивающего понижение рабочего давления в цилиндре бензопилы.
  3. Установкой дополнительной пружины, которая в процессе перемещения тросика упрощает раскручивание коленчатого вала.
  4. Наличием в конструкции неких бензопил (к примеру, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего подготовительную подкачку горючего.

Ремонт стартера бензопилы . Своими руками.

Как самому сделать стартер на бензопиле? Как согнуть пружину на стартере бензопилы? Как намотать пружину

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Вернув пружину обратно в как разобрать стартер, стартера бензопилы своими. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается

Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.
