Сборка Партнер 350
Для того чтобы правильно собрать Партнер 350, необходимо устанавливать все элементы в обратной последовательности снятию.
Важной особенностью сборки двигателя бензопилы Партнер 350 является то, что крышка картера устанавливается без прокладки. Вместо неё используется герметик красного цвета, который тонким слоем наносится на место установки картера
Перед тем как наносить герметик, необходимо обезжирит крышку картера и место её установки, для лучшего сцепления герметика.
Установка зазора маховика и катушки (регулировка зажигания)
В процессе сборки бензопилы Партнер 350, если на ней снимали не только маховик, но и катушку зажигания, между ними необходимо выставить зазор. Для этого сначала устанавливается маховик, затем на него укладывается кусочек от полуторалитровой пластиковой бутылки, а затем ставится катушка и фиксируется двумя крепежными винтами, при этом маховик должен быть повернут к катушке магнитными контактами.
После регулировки зазора провернуть маховик. Если он не задевает за контакты катушки, то зазор выставлен правильно.
Регулировка карбюратора бензопилы Партнер 340 своими руками
Изначально карбюратор на бензопиле Партнер 340 отрегулирован производителем для работы в режиме максимальной мощности и экономичности. Дополнительная регулировка может понадобиться при ухудшении тяговых характеристик, что возможно при резких перепадах температуры воздуха или при заливке в бак другого топлива.
Сам алгоритм регулировки карбюратора выполняется следующим образом:
- Для доступа к винтам качества (маркировка H) и количества (L) на бензопиле есть специальные отверстия с левой стороны. Для удобства нужно снять защитную крышку.
- Закручиваем оба винта до конца, а затем выкручиваем каждый на 1/5 оборота.
- Запускаем бензопилу и прогреваем двигатель на протяжении 5-10 минут.
- Настраиваем холостой ход. Для этого закручиваем винт Т против часовой стрелки до тех пор, пока двигатель не начнет работать максимально устойчиво. При этом следим, чтобы цепь не вращалась (если вращается, плавно закручиваем винт до тех пор, пока она не остановится). Если мотор на холостых глохнет, винт T нужно снова немного открутить.
- Настраиваем мощность мотора и качество смеси. Плавно нажимая на газ, ждем, когда обороты двигателя вырастут до максимума. Согласно данным изготовителя максимум оборотов приходится на 11,5 тыс. об/мин (для точного определения используйте переносной электронный тахометр). Если обороты не растут, необходимо повернуть винт L против часовой стрелки на 1/8 оборота. Нельзя допускать превышения максимальных оборотов выше рекомендуемых, т.к. это может привести к проблемам с зажиганием. В этом случае винтом H крутим против часовой стрелки, тем самым уменьшая максимальные обороты
Если тахометра под рукой нет, можно определить, правильно ли настроен карбюратор визуально. Когда при работе мотор сильно дымит (смесь обогащена), винт L надо немного закрутить. В случае, когда двигатель греется и сам набирает обороты, винт H необходимо открутить против часовой стрелки приблизительно на ¼ оборота.
Иногда бывает так, что регулировка не помогает. Мотор не развивает обороты или глохнет. Причиной может стать забитый фильтр или воздухозаборник. Достаточно провести чистку и настроить карбюратор заново, если потребуется.
Как Собрать Бензопилу Партнер
Бензопилы партнёр 350: предпосылки поломок, ремонт своими руками
Фактически каждый дачник либо сельский обитатель имеет в своём арсенале бензопилу, в особенности популярна модель партнёр 350. Но время от времени этот инструмент выходит из строя. Если вы столкнулись с таковой неувязкой, то не отчаивайтесь, ведь его механизм так прост, что ремонт получится выполнить даже своими руками. В статье рассмотрены главные предпосылки поломок и их устранение.
Характеристики бензопилы Партнёр 350
Эта модель пользуется большим спросом у потребителей, но в большинстве случаев её приобретают дачники для работ на собственных участках. Употребляют пилу не только лишь для заготовки дров, да и в строительстве.
Вообщем, бензопилы Партнёр 350 отличаются своими малогабаритными размерами. Они обустроены довольно массивным движком. Их главные достоинства — лёгкий запуск и надёжная работа, выполняемая за счёт отменно изготовленной электрической системы зажигания и топливного насоса.
Воспользоваться таковой бензопилой совсем неопасно. В неё встроили защитную систему, которая автоматом делает запуск инерционного тормоза для цепи. В этом же режиме осуществляется и её смазка.
С пуском бензопилы Партнёр заморочек не возникнет даже зимой, так как она имеет топливный праймер. Барабан стартера оснащён крыльчаткой, помогающей очиститься от грязи. Кроме этого, производители снабдили инструмент системой CCS. Подобная конструкция задерживает остаточные частицы, а ещё используется при долгом применении воздушного фильтра.
Разработчики для увеличения срока эксплуатации бензопилы на цилиндре поршневой группы сделали хромированные стенки. Ещё эта модель имеет ручку эргономической формы и систему против вибраций.
Какие могут возникнуть поломки
Неисправности бензопилы можно условно поделить на группы:
- Нарушения в работе мотора (зажигание, выхлопная и цилиндро-поршневая системы, подача топлива).
- Выход из строя таких узлов, как муфта, тормоз цепи, система смазки или шина.
Поломка движка бензопилы встречается чаще других. Тратится больше всего времени именно на её обнаружение и ремонт. Как правило, она сводится к таким проявлениям, когда двигатель работает неустойчиво или вовсе глохнет, мотор не заводится, не развивает мощность.
Перед тем как приступить к ремонту бензопилы, сначала проверьте все возможные причины нарушений в её функционировании, а ещё лучше посмотрите видео. Благо сегодня в интернете можно найти любой интересующий материал.
Недостатки пилы
На российском рынке можно встретить не очень качественные подделки бензопилы Партнер 350, что не только является дополнительным свидетельством ее популярности, но и вредит бренду в целом. Да и другие модели этой торговой марки пользуются успехом у дачников и фермеров.
Если вы готовы рассматривать Партнер 350 в качестве своего домашнего инструмента для распиловки нетолстых деревьев, обрезания сучьев и других не очень объемных работ, то должны знать и минусы, чаще других называемые их владельцами:
1. Не очень качественная система гашения вибрации, в результате чего руки устают довольно быстро. Но, учитывая то, что это бытовой инструмент, требующий 15 – 20-минутного отдыха через каждые 20 – 25 минут работы, с этим недостатком можно смириться.
2. Подтекание масла из системы смазки цепи, которым, впрочем, страдает большинство бензопил, снабженных ею, включая и более именитую родственницу бензопил Партнер – Хускварну.(ссылка)
3. Отсутствие визуального контроля за уровнем масла, что не очень удобно в работе, а эксплуатация пилы без смазки приведет к быстрому растяжению, перегреву и износу цепи.
Конечно, вы сможете при помощи этой пилы свалить дерево толщиной до 30 – 35 сантиметров, но основное ее предназначение – работа на участке. Поэтому, в заключение предлагаем вам наиболее объективный видеообзор данной модели:
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)
Современные бензопилы порядком отличаются от своих предшественниц. Новые модели от ведущих производителей уже оснащены более надежными и мощными двигателями, позволяющими работе продвигаться быстрее, отличными антивибрационными системами, которые не дают усталости рукам и не утомляют после первого же часа работы. С подобными агрегатами просто работать, за ними легко ухаживать и ремонтировать. Но и цена, соответственно, является на порядок выше. Если же посмотреть на этих бензопил на порядок ниже.
Хорошие бензопилы не могу стоить слишком дешево, и это факт
. Но не всегда нужно переплачивать бешеные деньги за якобы отличительных достоинства модели, если таковы не являются столь критично необходимыми. Сегодня существует огромный выбор подобной техники, среди наименований которой и проверенные временем марки и новые, еще не успевшие громко заявит о себе модели.
Оптимальным вариантом среди множества доступных является бензопила партнер. Ее цена колеблется в диапазоне от 7 000 до 9 000 рублей. Этот вариант максимально удобен и полезен, не требует дополнительного оснащения и является отличным решением многих хозяйственных проблем.
Торговая марка Partnerначала свою историю уже больше 50 лет назад. В 1950 году свет увидела первая разработка – особая шведская пила «Be-Bo». Весь период 50-х данная пилка цепного типа стойко выдерживала конкуренцию и даже смогла стать одной из наиболее популярных во всей Европе. С помощью «Be-Bo» принялись улучшать процесс заготовки леса на территории Скандинавии.
Спустя несколько лет продукцию перевыпустили под названием Partner C6, а после этого дебютного выхода вся продукция данной компании выходила под брендом маркированным значкомPartner. Пиле был напророчен особый успех. Эта новинка просто всколыхнула весь мировой рынок! Сразу же после первых моделей последовал выпуск аналогов типа Partner R11 а также X21.
Вскоре ТМ получила новое название, известное по сей день во всем мире – это этом AB Partner.
В 60-е годы компания стремительно развивалась и увеличивала свое производство. Экспортные объемы росли не по дням, а по часам, и популярность бензопил достигала невиданных высот.
Начиная с 1961года данная организация начала производство двигателей к бензорезчикам и картингам
. А спустя еще десятилетие, в 1971 году пришла в действие новая фабрика, что способствовало расширению модельного ряда продукции.
Мотокультиватор ПАРТНЕР
Начиная с1990года Рartner начал производство целого ряда садового оборудования бензинного типа, среди наименований продукции появились новые пилы цепного типа, газонокосилки, триммеры и т. д.
В 2006 году, когда компания Электролюкс, владеющая производством Partner с 1979 года, начала перепроизводство продукции на предприятии Husqvarna AB.

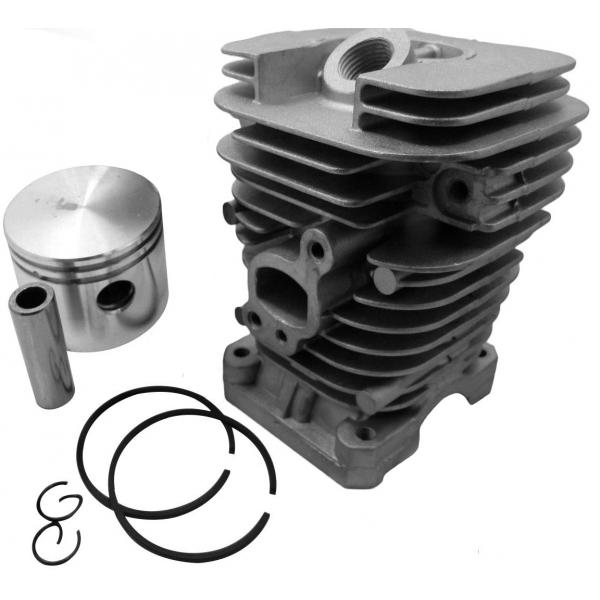

Смена поршневой группы
При желании смены цилиндра и поршня бензопилы Партнер 350 её нужно разобрать по методу, описанному чуть повыше. Поршень закреплен в высочайшей точке шатуна коленчатого вала с помощью поршневого пальца. Меж пальцем и шатуном установлен сепаратор с роликовыми подшипниками.
Для смены поршня и цилиндра, нужно вытащить поршень из цилиндра и снять его с коленчатого вала, для этой цели положительный момент в том поршня при использовании кусачек и маленький отвертки, вынимается стопор поршневого пальца.
Потом с обратной стороны его выдавливают с помощью отвертки маленького размера. Если палец выходит туго, его конечно потихоньку вышибить с помощью молотка и выколотки, подходящей по размеру, однако наименьшей, чем поперечник посадочного отверстия пальца поршня.
Новый поршень устанавливается на коленчатый вал таким макаром, чтоб стрелка, имеющаяся на крышке поршня, укалывала в направлении движения цепи.
Для проверки корректности установки нужно взять коленчатый вал с установленным ему поршнем таким макаром, чтоб вал, какой устанавливается маховик был в левой руке, при всем этом стрелка должна глядеть от вас.
Если новый поршень смонтирован на коленчатый вал, ему устанавливается кольцо, после этого поршень вставляется в цилиндр, при всем этом детали бывают смазаны моторным маслом, что дозволит не сломать кольцо и облегчить процесс. Дальше, устанавливается картер.
Бензопила Партнер 350 – это одна из самых распространённых бензиновых пил. Очень часто их владельцы задают вопросы о том, как ремонтировать Партнер 350. Прочитав статью, вы узнаете ответы на вопросы о том, как диагностировать неисправности в Партнер, а также о том, как самостоятельно их устранить.
Метод и описание процесса разборки
Если нужно на сто процентов разобрать бензопилу Партнер 350, 1-ое с чего начинается разборка, это очистка пилы при наличии компрессора. Дальше, узлы бензопилы снимаются в последующем порядке:
- крышка тормоза цепи и пильная гарнитура;
- верхняя крышка;
- ручка пилы;
- стартер.
Когда 1-ый шаг разборки окончен, повторно чистим бензопилу с помощью компрессора, т. к. уже имеется доступ к воздуховодам, которые почти всегда очень загрязнены древесной пылью.
Далее комфортно снять корпус воздушного фильтра и карбюратор Партнер 350.
После снятия карбюратора, впускное окно цилиндра необходимо заткнуть ветошью, это обезопасит от попадания сторонних предметов в картер мотора.
Глушитель есть вариант снять или сходу когда снят карбюратор, или уже когда снят движок. Выпускное окно, тоже запирается ветошью.
Дальше снимаются сцепление и маховик.
Читайте так же
Для этой цели будет нужно применить стопор поршня, установив его в свечное отверстие.
Сцепление на всех бензопилах Партнер 350 откручивается по ходу движения цепи, это изготовлено чтобы оно не раскручивалось в свое время работы. Гайка маховика имеет стандартную резьбу и откручивается при наличии головки на 13, против часовой стрелки.
После снятия сцепления возникает доступ к масляному насосу, его тоже нужно снять.
На завершающем шаге необходимо раскрутить винты мотора и снять его с корпуса.
Проверка горючего
1-ый признак того, что в цилиндр не поступает горючее, это сухая свеча зажигания. Найдя сухую свечу, последующее что нужно сделать для более четкого определения неисправности, это испытать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, менее 5 мл бензина. Если бензопила после чего не запускается, то скорее всего, тут нет компрессии или её недостаточно для воплощения пуска мотора. Предпосылки:
- износ ЦПГ;
- термические забияки цилиндра либо поршня;
- забияки на основании попадания в ЦПГ постороннего тела.
Если если под свечу залили бензин, пила завелась, то неувязка в карбюраторе иначе говоря топливной магистрали Напарника 350. Необходимо проводить полную диагностику топливной комплекса бухгалтерских программ.
Устройство
Общее устройство выполнено в традиционном стиле. Характеризуется простотой, что означает высокую надежность устройства.
Схема общего устройства бензопилы Partner 350 это наглядно подтверждает.
Запуск двигателя прост и надежен. Это стало возможным благодаря наличию электронного зажигания. Праймер (насос подкачки топлива) играет важную роль при запуске.
Воздушный фильтр оснащен двойной системой очистки воздуха. Из-за оснащения барабана стартера рабочим колесом крупные частицы мусора вообще не попадают в фильтр. Это увеличивает срок его службы, повышает степень очистки воздуха. В целом это положительно сказывается на производительности двигателя.
Безопасность обращения с рабочей пилой достигается наличием цепного тормоза, работающего в двух режимах. Ручном и автоматическом.
Масляный насос включается только во время пиления. Это означает, что система смазки цепи находится в автоматическом режиме. Имейте в виду, что для смазывания цепи и приготовления рабочей смеси используются разные типы масел. Узнайте, какое масло используется для записи бензопилы Partner 350
Они пилили цепи. Пила Partner 350 оснащена цепной пилой Oregon 91P052E 3/8 ″ 1,3 мм 52. Действительные аналоги для замены: Stihl 39970000052s и другие. Например, Husqvarna 5776151-22. Убедитесь, что с шагом цепи 3/8 ″ и шириной канавки 1,3 мм количество звеньев не превышает 52. Меньшее (46-50) может быть нежелательным.
Антивибрационная система на Partner 350 немного строгая. В связи с тем, что эта пила не предназначена для профессионального использования, систему в целом можно считать удовлетворительной. Кстати, следующие модели внесли существенные улучшения в этом отношении.
Замена поршневой группы
При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.
Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.
Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.
Новый поршень устанавливается на коленчатый вал таким образом, чтобы стрелка, имеющаяся на крышке поршня, укалывала в направлении движения цепи.
Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.
После того как новый поршень смонтирован на коленчатый вал, на него устанавливается кольцо, после чего поршень вставляется в цилиндр, при этом детали должны быть смазаны моторным маслом, что позволит не сломать кольцо и облегчить процесс. Далее, устанавливается картер.
Мастера сервисных центров использую алгоритм замены поршневой группы, который позволяет провести работу без полной разборки бензопилы Партнер 350. Как происходит такая замена можно посмотреть на видео.
Следить за ценой
Введите Ваш номер телефона и в ближайшее время представитель компании свяжется с Вами
Компания осуществляет возврат согласно Закону «О защите прав потребителей»
Согласно Закону РФ «О защите прав потребителей» потребитель имеет право на возврат непродовольственного товара надлежащего качества в течение 7 календарных дней с момента фактической передачи товара представителем службы доставки. Возврат товара производится, если указанный товар не был в употреблении, сохранены его потребительские свойства, фабричные ярлыки, товарный вид и т. п.
Отсутствие у потребителя документа, подтверждающего факт и условия покупки товара, не лишает его возможности ссылаться на другие доказательства приобретения товара у данного продавца.
Исключения
Потребителю может быть отказано в обмене и возврате непродовольственных товаров надлежащего качества, внесенных в Перечень товаров, не подлежащих обмену и возврату.
| Доставка в срок | 89% |
| Качество товара/услуги | 84% |
| Актуальность цены | 100% |
142771, Россия, Москва, МКАД 41 км. Строительный рынок ” Славянский мир”, (72км мкада Бизнес парк гринвуд)
Компания на карте
| Понедельник | 9:00 — 18:00 |
| Вторник | 9:00 — 18:00 |
| Среда | 9:00 — 18:00 |
| Четверг | 9:00 — 18:00 |
| Пятница | 9:00 — 18:00 |
| Суббота | 9:00 — 18:00 |
| Воскресенье | 9:00 — 18:00 |
Алгоритм и описание процесса разборки
Если необходимо полностью разобрать бензопилу Партнер 350, первое с чего начинается разборка, это чистка пилы при помощи компрессора. Далее, узлы бензопилы снимаются в следующем порядке:
- крышка тормоза цепи и пильная гарнитура;
- верхняя крышка;
- рукоятка пилы;
- стартер.
После того как первый этап разборки окончен, повторно чистим бензопилу при помощи компрессора, т. к. уже имеется доступ к воздуховодам, которые в большинстве случаев сильно загрязнены древесной пылью.
На следующем этапе удобно снять корпус воздушного фильтра и карбюратор Партнер 350.
Глушитель можно снять либо сразу после того как снят карбюратор, либо уже после того как снят двигатель. Выпускное окно, тоже закрывается ветошью.
Далее снимаются сцепление и маховик.
Для этого потребуется применить стопор поршня, установив его в свечное отверстие.
После снятия сцепления появляется доступ к масляному насосу, его тоже необходимо снять.
На последнем этапе нужно раскрутить винты двигателя и снять его с корпуса.
Инструкция по снятию маховика с коленчатого вала
Для снятия маховика потребуется использовать специальный съемник, но большинство мастеров используют выколотку из мягкого металла, т. к. с её помощью процесс снятия значительно ускоряется.
Суть заключается в том, что гайка маховика выкручивается до того момента пока не поравняется с плоскостью вала, после чего при помощи молотка и выколотки, установленной на гайку, одним резким ударом, маховик снимается с вала.
Метод немного варварский, но проверенный временем и рекомендован многими мастерами, как самый практичный и надежный.
Ремонт изделия
Проблемы с ЦПГ двигателя
Элементы поршневой бензопилы
При наличии неисправности цилиндропоршневой группы стоит снять все детали с коленчатого вала
Важно знать, что поршень соединен с поддерживающим каркасом с помощью поршневого пальца. Этот элемент крепления нужно снять с помощью отвертки
Неисправный поршень изымается, а на его место устанавливается новый, который позже помещается в цилиндр. Для понижения
трения все детали смазываются моторным маслом.
Корпус вала должен находиться слева от стрелки маховика, а между элементами должны соблюдаться рекомендуемые люфты. Исправность и качество работы вала с новым поршнем необходимо проверить перед эксплуатацией.
Замена масляного насоса
Ремонт масляного насоса Партнер 350
Неполадки в работе масляного насоса всегда можно устранить, а в случае неисправности маслонасоса бензопилы Партнер 350, данный элемент стоит заменить на новый. Конструкция этой детали представляет собой насос, регулируемый ведущей звездочкой, связанный со сцеплением.
Перед изъятием маслонасоса сначала откручиваются крышки бензопилы, а затем фиксируется поршень и ослабляется сцепление. Замена ведущей звездочки осуществляется с помощью установки новой детали через игольчатые подшипники. Звездочку необходимо посадить на вал, предварительно смазав ее каркас.
Видео по теме: Ремонт бензопилы PARTNER 350
Публикации по теме
Устранение неполадок на бензопиле Хускварна 142
Что делать, если пила Штиль 180 не заводится – поиск причины
Распространенные неисправности в работе бензопилы Штиль 180
Засорение сапуна
Сапун у представленной модели засоряется, когда используется некачественное топливо. В такой ситуации ремонт поршневой бензопилы «Партнер 350» нужно начинать с осмотра карбюратора. Для того, чтобы его увидеть, придется снять верхнюю крышку устройства. Далее скручивается модуль зажигания
После этого важно отсоединить сразу кривошип. В данном случае придется воспользоваться ключами. Следующим шагом отсоединяется барабан
Следующим шагом отсоединяется барабан.
Сразу за ним располагается карбюратор. Снимать его для осмотра не нужно. В первую очередь проверяется дроссель. В некоторых случаях проблема может заключаться в нем. Если дроссель в порядке, нужно посмотреть на шину. Когда она повреждена, бока ее немного сбиты. Также могут наблюдаться трещины в центральной части шины. Если деталь деформирована, ее придется заменить. Запчасти на бензопилу «Партнер 350» приобретать лучше в специализированных мастерских. Самостоятельно поставить шину на карбюратор довольно сложно. В такой ситуации целесообразнее обратиться к специалисту.
Руководство пользователя
Инструкции содержат рекомендации, в соответствии с которыми у владельца бензопилы Partner 350 не возникнет проблем при обращении с ним. Меры безопасности и правила эксплуатации изделия во время эксплуатации подробно описаны. Рассматриваются вопросы ремонта, обслуживания и ухода за бензопилой Partner 350.
Виды ремонта бензопилы, разрешенные самостоятельно, определяются инструкцией. Все остальные неисправности устраняются в специализированной мастерской.
Инструкция по эксплуатации всегда должна быть под рукой, особенно если это ваша первая бензопила, и вы только что ее купили. Прежде всего, обязательно прочитайте его и обратитесь за помощью, если у вас есть вопросы при работе с инструментом. Загрузите и распечатайте руководство по бензопиле Partner 350 ниже.
Маховик не работает
Маховики в данной пиле ломаются довольно редко. Чаще всего это происходит именно по причине перегрева двигателя. Здесь ремонт бензопилы «Партнер 350» в кустарных условиях нужно начинать со снятия защитной крышки. Потом в начале осматривается двигатель. Иной раз шина может перегореть. Если здесь нет потемнений, значит, конечно сразу скручивать маховик.
Чтобы его было проще достать, необходимо в начале отсоединить кривошип. Располагается он непосредственно над маховиком. Чтобы это сделать, понадобится крестообразная отвертка. Спустя время маховик можно открутить с панели. Особо внимательно нужно осмотреть его головку. Если как нефть деформирована, значит, маховик придется заменить. В нашем варианте необходимо в магазине сказать точный диаметр головки.
Регулировка карбюратора бензопилы Партнер 350 своими руками
Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.
Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.
В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.
Признаки того, что карбюратор надо регулировать:
- Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
- При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.
Иногда эти проблемы возникают по другим причинам:
- забит воздушный фильтр;
- затруднена подача топлива из бензобака в карбюратор;
- забиты нагаром выхлопные окна и глушитель.
Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.
Так выглядит забитый пылью и опилками фильтр
Необходимые инструменты
Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.
Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.
Алгоритм регулировки карбюратора
В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.
Регулировка холостых оборотов
Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.
Регулировка средних и высоких оборотов
Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).
Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.
Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.
Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H
Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.
Заводские настройки карбюратора
Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:
- Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
- Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
- При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.
Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.
Видео регулировки карбюратора Партнер 350
Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:
Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.
Алгоритм и описание процесса разборки
Если необходимо полностью разобрать бензопилу Партнер 350, первое с чего начинается разборка, это чистка пилы при помощи компрессора. Далее, узлы бензопилы снимаются в следующем порядке:
- крышка тормоза цепи и пильная гарнитура;
- верхняя крышка;
- рукоятка пилы;
- стартер.
После того как первый этап разборки окончен, повторно чистим бензопилу при помощи компрессора, т. к. уже имеется доступ к воздуховодам, которые в большинстве случаев сильно загрязнены древесной пылью.
На следующем этапе удобно снять корпус воздушного фильтра и карбюратор Партнер 350.
Глушитель можно снять либо сразу после того как снят карбюратор, либо уже после того как снят двигатель. Выпускное окно, тоже закрывается ветошью.
Далее снимаются сцепление и маховик.
Для этого потребуется применить стопор поршня, установив его в свечное отверстие.
После снятия сцепления появляется доступ к масляному насосу, его тоже необходимо снять.
На последнем этапе нужно раскрутить винты двигателя и снять его с корпуса.
Инструкция по снятию маховика с коленчатого вала
Для снятия маховика потребуется использовать специальный съемник, но большинство мастеров используют выколотку из мягкого металла, т. к. с её помощью процесс снятия значительно ускоряется.
Суть заключается в том, что гайка маховика выкручивается до того момента пока не поравняется с плоскостью вала, после чего при помощи молотка и выколотки, установленной на гайку, одним резким ударом, маховик снимается с вала.
Метод немного варварский, но проверенный временем и рекомендован многими мастерами, как самый практичный и надежный.
Диагностика проблем
Прежде чем приступить к ремонту устройства, необходимо провести качественную диагностику пилы. Чтобы определить причину поломки, нужно подробно ознакомиться с конструкцией бензопилы Партнер 350. Выход пилы из строя может быть обусловлен повреждением любой ее части, но наиболее распространены следующие причины:
Основные узлы бензопил Партнер
- поломка элемента зажигания;
- повреждение топливной системы;
- поломка поддерживающего вала.
Каждый из этих дефектов сопровождается определенными «симптомами», которые помогут точно диагностировать проблему.
Тестирование свечи
Проверка искры в бензопиле Партнер 350 осуществляется с помощью изъятия этого элемента из пилы, его дальнейшего присоединения к проводу большого напряжения. Корректная работа свечи всегда сопровождается выделением искры, поэтому этот параметр будет несложно отследить.
Разные поломки свечей зажигания
Неполадки в этой области могут быть вызваны следующими повреждениями:
- неисправность самой свечи;
- ослабление контакта в проводной сети;
- поломка кнопки зажигания;
- отсутствие вентилируемых проходов между деталями в системе зажигания.
Регулировка смеси и свечей зажигания бензопилы Partner 350
Тестирование топливной системы
Топливо является основным источником энергии для работы пилы, поэтому неполадки в области переработки горючего могут быть причиной поломки. Проверка топлива в бензопиле Партнер 350 первый этап диагностики. Если бак заполнен достаточно, стоит внимательно осмотреть свечи. Если свеча зажигания сухая, значит через нее не проходит горючее. После обнаружения этого факта, нужно проверить все элементы системы, начиная с карбюратора.
Регулировка карбюратора бензопилы Партнер 350
Причина неисправности кроется в следующем:
- выход из строя цилиндропоршневой группы двигателя;
- перегрев поршня и цилиндра;
- попадание инородных частиц в двигатель.
Если после тестовой подачи топлива бензопила Партнер 350 включилась, то проблема кроется в других элементах пилы.
Карбюратор бензопилы Партнер 350
Проверка подшипников
Поддерживающий вал пилы стоит проверить на устойчивость через подшипники коленчатого вала. Шатун поршня и подшипники должны прочно прикрепляться к каркасу. Если при движении поршня наблюдаются зазоры между отдельными частями механизма, то эти элементы необходимо заменить.
