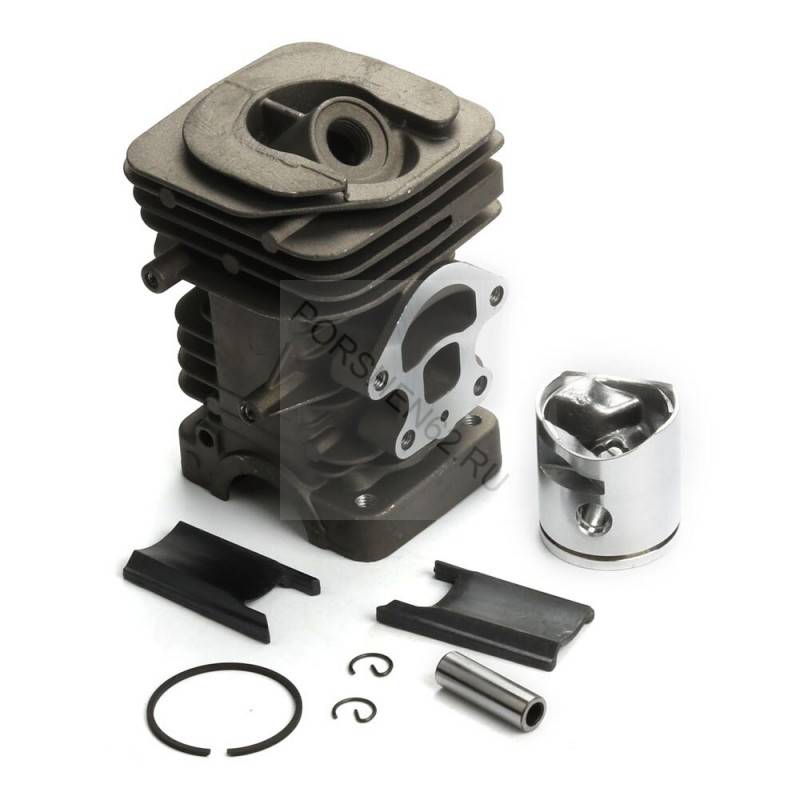

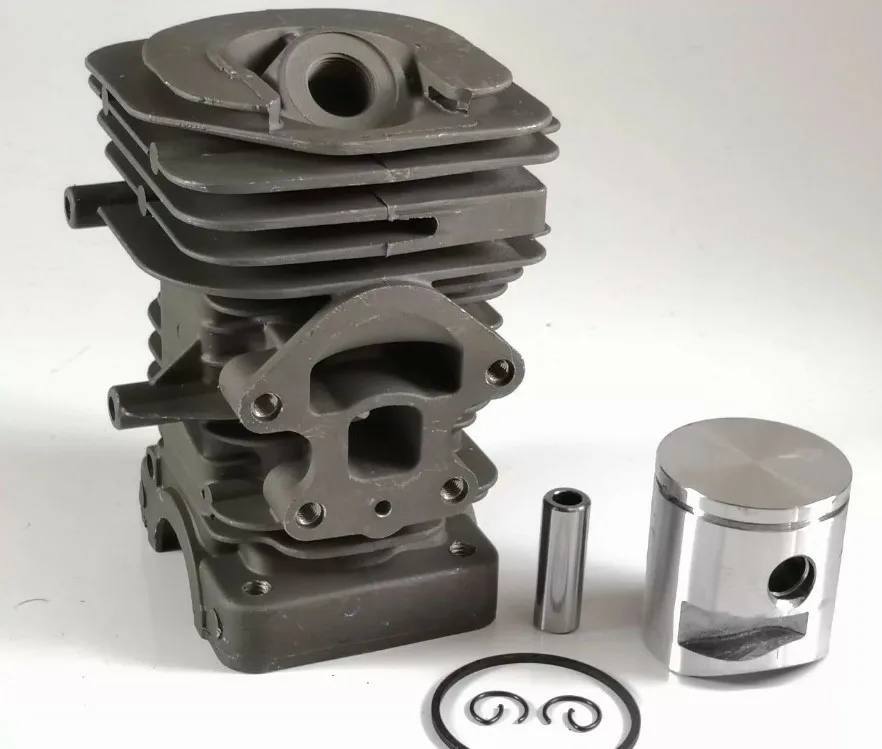

Замена поршневой группы бензопилы Husqvarna 236

Бензопила повышение оборотов MPG BOOST

Заливаем био катализатор МПГ-БУСТ в Штиль

А так же применять только то масло, которое изготовлено производителем вашего инструмента

К тому же немаловажно готовить такого рода смесь в том количестве, которое вы точно используете за одну или две недели, но не больше (см. пропорция бензина и масла для бензопилы)

Так как в ином случае передерживание смеси непосредственно в канистре приведет к тому, что она потеряет все свои октановые свойства и это приведет к значительным проблемам с инструментом

Так как в ином случае передерживание смеси непосредственно в канистре приведет к тому, что она потеряет все свои октановые свойства и это приведет к значительным проблемам с инструментом.

Так же причиной поломки может стать непосредственный залив смеси свечу в тот момент, когда механизм запущен. Для того чтобы решить эту проблему необходимо вывернуть и высушить свечу, но запомните что прокаливать ее нельзя ни в коем случае. Лишнее топливо необходимо слить посредством отверстия (свечного), подождать минут 20-30, после чего установить ее на место и попробовать опять завести инструмент. Бензопила глохнет при нажатии на газ из-за того что отсутствует искра. Такое может случиться тогда, когда нет хорошего контакта между наконечником свечи и проводом (высоковольтным). Однако если такого рода соединение работает правильно, но искра все-таки отсутствует, то всему причиной является блок зажигания (электронный)

Важно отметить, что такого рода запчасти не подлежат ремонту, поэтому их можно только заменить. Осмотр свечи

Не забывайте о том, что посредством осмотра свечи вы сможете получить значительную информацию, касающуюся поломки бензопилы

Так как если ее поверхность сухая, то причиной этому является цилиндр, в который не подается непосредственно топливо. Именно поэтому вам придется пошагово проверять весь спектр его подачи. Если свеча вся в черном нагаре, то это значит, что карбюратор неправильно работает, то есть подает либо много топлива, либо переливает масло непосредственно в бензин

Не забывайте о том, что посредством осмотра свечи вы сможете получить значительную информацию, касающуюся поломки бензопилы. Так как если ее поверхность сухая, то причиной этому является цилиндр, в который не подается непосредственно топливо. Именно поэтому вам придется пошагово проверять весь спектр его подачи. Если свеча вся в черном нагаре, то это значит, что карбюратор неправильно работает, то есть подает либо много топлива, либо переливает масло непосредственно в бензин.

Если бензопила глохнет при добавлении газа, то это значит, что топливо поступает в недостаточном количестве для полноценной работы бензопилы. Этому причиной может быть как засорение карбюратора (его жиклера), так и загрязнение самого фильтра (топливного). Запомните, что первый узел должны проверять исключительно профессионалы, а вот второй можете почистить вы сами. К тому же причиной поломки может послужить фильтр (воздушный) в том случае если он загрязнен пылью. Но не стоит забывать, что каждая модель располагает своими легко устраняемыми и характерными особенностями. Именно по этой причине не начинайте поспешно разборку и ремонт инструмента, а лучше всего «пройдитесь» по форумам, где в огромном количестве указаны отзывы различных владельцев, дабы не сделать еще хуже.

Как можно отшлифовать шейку коленчатого вала вручную

Был у меня один такой случай в практике, когда отшлифовал шатунную шейку в ручную без станка. Как-то приехали к моему другу родственники за 1200км. Как движок в их ВАЗ 2114 застучал уже в гостях из-за того что когда выезжали на природу ударили поддон о камень. Погнули поддон и вмятина перекрыла подачу масла в маслоприемник, масло шло, но очень слабо из-за чего и застучал второй шатун.

Притащили мне эту машину в пятницу вечером, и друг просит, Сергей я тебе буду помогать но родственникам надо обязательно уехать в воскресенье. Говорю ему, так завтра суббота и мастерская не работает по расточке коленвалов, он меня просит придумай как можно сделать без станка, говорю ему я вечером подумаю а завтра постараюсь сделать. За вечер вариантов 10 придумал, но остановился на одном, как мне показалось самым быстрым и удобном.

Отшлифовал шейку коленвала так.

Снял поддон не снимая двигателя с машины, раскрутил застучавший шатун, посмотрел на вкладыши, они оказались стандартные, полез в свою кучу металлолома и нашел неплохие вкладыши 0,25. Заткнул отверстия в шейки коленвала тряпкой, вставил вкладыши в шатун и хорошо их намазал притирочным порошком для клапанов, слегка притянул шатун на шейке коленвала. Выкрутил все свечи и стал гонять коленвал стартером, погонял минуты две с перерывами, опять снял подушку с шатуна и снова намазал притирочный порошок, опять притянул подушку шатуна, и также начал гонять стартером. Так я делал до тех пор пока подушка шатуна не села на шатун полностью, затем снял подушку и тряпкой в бензине удалил весь притирочный порошок с коленвала и вкладышей шатунов, вытащил с шейки коленвала тряпку, смазал вкладыши чистым маслом, закрутил шатун как положено, проверил, стартер крутит. Выровнял поддон и маслоприемник, поставил все на свои места, завел движок, он прекрасно заработал.

На следующий день уехали родственники друга домой, и машина их не подвела, и на ней еще ездили пол года, а потом продали, и коленвал не ремонтировали.

Муфта бензопилы

Сцепление устройства для обработки древесины является центробежным не срабатывает автоматически при изменении степени оборотов коленвала двигателя. Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке. С увеличением оборотов элементы расходятся не прижимаются к барабану, таким образом заставляя вращаться цепь.

Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. В любом случае эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр не ремонт.

Особенности эксплуатации модели

Придерживаясь рекомендаций по эксплуатации от производителя, Вы значительно продлите срок службы бензопилы, убережете ее от преждевременного ремонта. Одно из основных требований – использование качественных горюче-смазочных материалов. Заправлять пилу следует смесью бензина с маслом в пропорции 1:40. Подходит бензин марок АИ-92 или 95. Масло подбирается исходя из условий эксплуатации. Это может быть как минеральное масло, так и синтетика. Второй вариант более дорогой, но все же эффективнее.

Важно также правильно произвести обкатку инструмента. Она проводится по такому алгоритму:

  1. Заведите бензопилу и прогрейте ее в течение нескольких минут.
  2. Поработайте инструментом около получаса в режиме легких нагрузок, распиливая тонкие ветки.
  3. Далее можно постепенно увеличивать нагрузки.

Способы, помогающие продлить ресурс цепной звездочки

Чтобы увеличить ресурс ведущей звездочки необходимо придерживаться следующих правил:

  • Эксплуатировать около 3 цепей.
  • Проводить техобслуживание подшипника звездочки. Следить, чтобы он всегда был смазан качественной смазкой. Отлично подойдет стандартный смазочный материал от

Если вы хотите сэкономить и самостоятельно заточить звездочку, то лучше этого не делать. Ее стоимость не так велика, а попытка восстановить деталь своими руками может обернуться против вас. Специалисты рекомендуют не экономить на этом и при первых признаках износа, приобретать и ставить новую звездочку.

Преимущества и технические характеристики пилы Husqvarna 236

Бензопила Хускварна 236 отличается своей универсальность, способна выполнять широкий спектр работ. Сюда относятся как тяжелые работы по валке деревьев, заготовке дров, так и работы по обрезке кустарников, формированию крон садовых деревьев. Для своего бытового класса модель оптимальная по соотношению «цена-качество». На ней установлен производительный двигатель с достаточным моторесурсом. Эргономичный дизайн и безопасная рукоятка обеспечивают удобство при работе, переключении режимов. Качественная сборка инструмента продлевает срок службы, особенно если следовать инструкции по эксплуатации. При серьезных поломках отремонтировать пилу можно своими руками, приобретя оригинальные запасные детали. Также высокая степень унификации инструментов бренда позволяет осуществлять замену запчастей между моделями одного типа.

В остальном бензопила Хускварна 236 имеет такие технические характеристики:

  • мощность – 1,9 л. с.;
  • вместительность бака для горючего – 300 мл;
  • бачок для масла – 200 мл;
  • длина шины – 35 см;
  • шаг цепи – 3/8 дюйма;
  • количество звеньев – 52;
  • габариты – 540*270*282;
  • вес – 7,37 кг.

Ремонт бензокосы Husqvarna, падение мощности.

Husqvarna 125R- 12 лет эксплуатации! Подробное видео о поиске неисправности, которая привела к потере мощности.

Технические характеристики этой модели следующие:

  • бензиновый двухтактный двигатель с объемом цилиндра 24,5 см3;
  • мощность 0,9 кВт или 1,2 литра;
  • топливный бак объемом 0,5 литра при расходе топлива 0,495 литра в час;
  • прямой стержень с Т-образной рукояткой длиной 1483 мм и толщиной 24 мм;
  • наличие антивибрационной системы;
  • Режущая система состоит из лезвия толщиной 2,4 мм и металлического ножа;
  • Габаритные размеры: 1844 × 270 × 285 × 132 мм;
  • вес 4,5 кг.

Husqvarna 323 R Бензин

В этой машине также легко и быстро заменить режущий элемент. Универсальный защитный кожух позволяет безопасно заменять режущую деталь на стержне и сам процесс кошения.

Модель оснащена системой легкого запуска Smart start, грунтовка перекачивает воздух в карбюратор. Топливный насос нагнетает бензин в карбюратор после длительного периода бездействия и обеспечивает быстрый старт.

Выключатель зажигания с возвратной пружиной. Топливный бак прозрачный, что позволяет контролировать количество топлива.

Конический редуктор имеет высокий крутящий момент до 9000 об / мин с режущей кромкой, расположенной параллельно земле. Это обеспечивает качество травы.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

  • универсальный ключ, который поставляется в комплекте с бензопилой;
  • стопор поршня, может быть изготовлен из пластика или металла;
  • спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену. В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке

В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

  1. Верхняя крышка.
  2. Крышка тормоза цепи и пильной гарнитуры.
  3. Стартер.
  4. Маховик и сцепление.
  5. Передняя рукоятка.
  6. Карбюратор.
  7. Масляный насос.
  8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Как избежать преждевременных поломок? Советы по обслуживанию бензопилы

Главным вашим помощником должна стать инструкция по эксплуатации. Если вы ее потеряли, вы можете обратиться к дилеру компании, бензопилой которой вы пользуетесь, вам предоставят инструкцию в электронном виде.

Итак, перед каждым включением бензиновой цепной пилы обязательно убедитесь в исправности цепи, заточены ли ее зубы, хорошо ли она натянута (не провисает, но и не слишком туго натянута, ее можно немного оттянуть от полотна).

Заточить цепь можно с помощью специального станка или напильника со специальным шаблоном (в зависимости от того, какой шаг зуба цепи, есть разные шаблоны).

Каждый раз после использования бензопилу необходимо чистить: цепь, шину, воздушный фильтр, корпус, ребра охлаждения, щели и другие пазы очищаем от опилок. После использования пилы переворачиваем шину, чтобы она равномерно изнашивалась, смазываем звездочку (если есть пазы для смазки в передней части пилы).

При длительном хранении обязательно сливайте топливо и масло! Цепь и шина образуют электрохимическую пару, потому они вместе ржавеют, их нужно хранить отдельно.

Читать статью Правильная эксплуатация бензопилы

Читать статью Советы по обкатке бензопил

Технические характеристики бензопилы Husqvarna 240

Основой пилы Хускварна 240 является 2-тактный двигатель с карбюратором. Работает на бензиново-масляной смеси. Моторесурс увеличен за счет усовершенствований кривошипно-шатунного узла и специального покрытия цилиндра. Экономия топлива снижена на 20% благодаря инновационной системе X-Torq, которая также снижает вредность отработанных выхлопных газов. Вместительный бак для топлива и небольшой расход горючего продлевают время работы инструмента, без перерыва на дозаправки.

В остальном пила имеет такие технические характеристики:

  • производительность – 2 л. с.;
  • шаг цепи – 3/8 дюйма;
  • вместительность бака для горючего – 300 мл;
  • бачок для масла – 200 мл;
  • длина шины – 40 см;
  • вес – 4,7 кг.

Классическая компоновка бензопилы

Практически все профессиональные и любительские бензопилы оснащены двухтактными бензиновыми моторами с воздушным охлаждением.

Бензопила Хускварна: основные узлы

Это предполагает наличие одного как минимум цилиндра с ребрами теплоотвода. Система подачи топлива (карбюратор) выполняет функцию смесителя бензина с воздухом. В рабочую камеру сгорания вместе с топливной смесью не должны поступать грязь, пыль, стружка и с целью очистки подаваемого воздуха на пилах установлены фильтры. Производители рекомендуют менять фильтр один раз за сезон. В промежутке между заменами с периодичностью один раз за 10-15 заправок его необходимо очищать.

Для удобства и простоты запуска ДВС в любой бензопиле предусмотрен стартер, который представляет собой катушку с намотанным тросом и ручку. Даже самая мощная бензопила husqvarna оснащается продуманным механизмом запуска.

С целью уменьшения передаваемой на руки вальщика вибрации, на инструменте установлено специальное устройство. Кроме того, данный механизм предотвращает «увод» шины во время распила древесины.

Это интересно: Как самостоятельно провести диагностику и ремонт бензопилы Партнер (Partner)

Как увеличить рабочий ресурс муфты?

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.

К этим рекомендациям относятся:

  • регулярная смазка деталей муфты;
  • своевременная очистка механизма от пыли и засохшего масла;
  • эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
  • избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

  • барабан;
  • звездочка;
  • пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.

При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.

Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.
