Как поменять поршневую на бензопиле штиль 180

Как снять сцепление на бензопиле любой марки

Одной из важнейших деталей любой модели устройства является сцепление. Этот механизм требует постоянного наблюдения за правильностью работы. Периодически его нужно снимать для проверки и необходимого ремонта. Как снять сцепление на бензопиле любой марки правильно и как она устроена разберемся ниже.

Сцепление бензопилы

Как устроена бензопила

Все разновидности агрегатов приводятся в движение бензиновым двигателем внутреннего сгорания. При сборке устанавливаются одноцилиндровые двигатели, в которые заправляется высокооктановый качественный бензин.

Вместо редуктора используется одноступенчатая передача, которая заставляет цепь двигаться. Строение агрегата за счет своей простоты позволяет ему безотказно работать в любых условиях.

Устройство агрегата состоит из таких частей:

• ДВС одноцилиндровый;
• Бензобак;
• Карбюратор;
• Кривошипно шатунный механизм;
• Сцепление;
• Пильная цепь и звездочка, приводящая ее в движение.

Кроме того, имеются такие составляющие:

• Система очищения воздуха, подающегося в карбюратор;
• Механизм зажигания;
• Система глушения выхлопов;
• Система аварийного отключения, срабатывающая в чрезвычайных ситуациях.

На фото можно увидеть разнообразие моделей от производителей Штиль, Хускварна, Партнер, Гудлак.

Как устроен двигатель бензопилы

В устройствах, выпущенных в последнее время, установлен одноцилиндровый двухтактный двигатель карбюраторного типа. Он включает в себя несколько механизмов, которые слаженно работают. Основные составляющие двигателя:

• Маховик;
• Муфта;
• Зажигательный модуль;
• Глушитель;
• Втулка монтажная.

Двигатель, установленный в пиле, работает с частотой 13,5 тыс. оборотов/минуту, и поэтому он требует обработки качественным маслом. Необходим высокий уровень охлаждения системы во время эксплуатации. Двигатель агрегата оснащен системой охлаждения, которая доставляет воздух для охлаждения систем.

Муфта бензопилы

Сцепление устройства для обработки древесины является центробежным и срабатывает автоматически при изменении степени оборотов коленвала двигателя.

Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке.

Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Как снять

Ведущая звездочка служит в то же время и барабаном. Одной из главных причин поломки этого блока является стачивание зубьев звездочки.

В монолитном варианте барабана цепь может прорезать звездочку во время работы. Такой механизм требует замены.

В случае, когда на барабане есть сменный венец, его нужно снять и заменить во время обслуживания. После этого барабан может функционировать дальше.

Когда возникает потребность в ремонте нужно обращаться за помощью в сервисный центр, где работают опытные специалисты.

Но если такового нет поблизости возникает вопрос – как самостоятельно снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное.

Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:

• Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
• Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;

• Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
• Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части нужно снять и заменить на новые.

Как разобрать, отремонтировать и собрать бензопилу Штиль

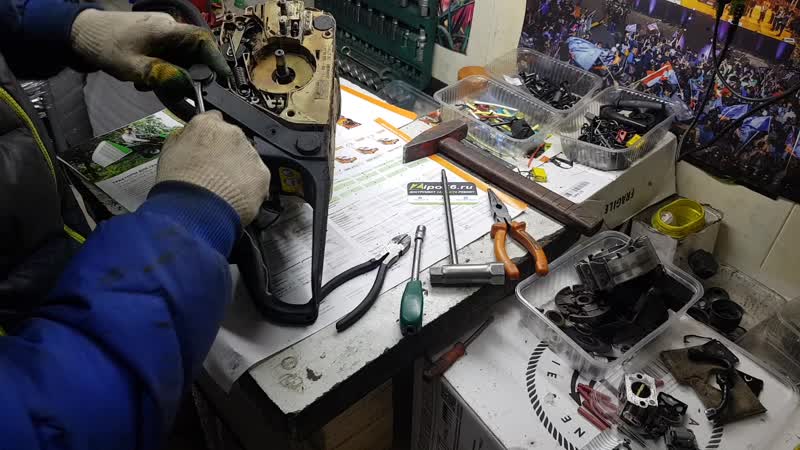

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

• заклинивает движение цепи;
• произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Смотрите » ТОП-2 надежных немецких бензопил Stihl: MS-261 и MS-361

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

• вывернуть свечу и оценить ее внешний вид;
• уточнить расстояние между магнитами и катушкой (до 0,2 мм);
• проверить искру.

Топливная система

Чтоб по мере израсходования топливной консистенции, топливный бак наполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст горючему поступать из него в карбюратор, и при всем этом, чтоб из отверстия для воздуха не вытекало горючее, в крышке, закрывающей заливное отверстие, изготовлен сапун. И кстати, если сапун забьется грязюкой, то бензопила заглохнет.

Из бака горючее качается через свободно болтающийся в баке шланг. Хускварна; кто знает- где сапун бензобака и как его сапун находится в верхней части. Благодаря этому, независимо от положения бензопилы, шланг всегда погружен в горючее. На входном конце шланга крепится топливный фильтр. Качается горючее насосом снутри карбюратора.

Для облегчения пуска, часть бензопил оборудовано ручным насосом подготовительной подкачки — праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заблаговременно (избыток горючего стекает назад в бак). Благодаря этому движок запускается резвее, т.к. уже пройдена стадия наполнения карбюратора топливом, которая без праймера производится насосом карбюратора за счет стартера.

Как сконструирована бензиновая пила

При возникновении необходимости в ремонте или замене подшипников не всегда требуется полная разборка пилы. В большинстве случаев достаточно разобрать проблемный узел, в котором определилась поломка.

Разберемся, какие узлы находятся в составе бензопилы:

1. Под боковой крышкой справа будет наличие цепи, сцепления, шины, тормоза инерции. Для того, чтобы добраться к этим деталям, крышка сбоку снимается. Предварительно ослабляется крепежная гайка в шине и натяжительный болт. В углублении крышки вы найдете тормоз.
2. Местоположение сцеплениия-сверху вала электрического мотора. Справа от него находится пильная шина.
3. Масляный насос устроен внизу корзины сцепления.
4. Передняя часть пилы содержит глушитель, который прикрепляется к ней при помощи двух гаек.
5. Фильтр воздуха встроен внизу крышки, с верхней стороны бензопилы.
6. Далее за фильтром воздуха идет карбюратор, который соединяется с цилиндром электрического мотора посредством адаптера.
7. Слева боковой крышки располагается зажигательная система, в середине ее находится стартер для рук.
8. На картер при помощи четырех винтов снизу прикреплен цилиндр мотора.

В большинстве случаев неисправности в бензиновой пиле достаточно просты с точки зрения их ремонта. Поначалу вы можете сомневаться в своих силах, возможно, будет казаться, что устройство данного агрегата слишком сложное. Но когда начнете непосредственно разбирать пилу, вы убедитесь в том, что все механизмы устроены просто, и порядок разборки простой.

Для ремонта вам потребуется иметь гаечные ключи разного размера в наборе. Также головки максимум двадцать два миллиметра. Пригодятся шлицевые отвертки, крестовины, ключи шестигранной формы, и съемник на кольца стопора.

Перед началом ремонта сливаете топливно-смазочные материалы, положите пилу на чистую поверхность.

Какие проблемы бывают в поршневой системе бензопилы СТИЛ

Наиболее серьезной неисправностью в бензиновых пилах признаны неполадки цилиндро — поршневой группы. В результате таких неисправностей двигатель перестает заводиться из-за падения давления.

Главной сложностью при разборке цилиндров мотора является выкрутка маховика в системе зажигания и системе сцепления. Необходима блокировка поршня. Это делается тогда, когда поршень двигается вверх на мертвую точку. В прорезь в свечке продевается веревочка с завязанными узелками. Так как у сцепления левая резьба, его необходимо провернуть при помощи ключа, вставленного в пазы, или прокрутите выступ шестигранной формы. Гайкой, имеющей правую резьбу, закрепите маховик. В случае скрученной гайки, стучите по концу, положив сверху брусок из дерева.

Каждый раз, когда вы производите разборку пилы, обязательно проверяйте, в каком состоянии находится узел цилиндров и поршней. Если на этих комплектующих сверху вы наблюдаете царапины, задиры, значит, вы неправильно заправляете пилу, и, возможно, потребуется замена некоторых деталей, в том числе и сработанных подшипников. Когда царапины видны только в выхлопном отверстии, это означает, что ранее были частые перегревы у бензопилы.

Проверяйте периодически существует ли люфт в подшипнике на коленчатом валу, или на шатуне. Такой люфт может быть наклонным или радиальным. Цилиндр необязательно менять вместе с шатуном, можно делать замены по отдельности. В этом случае кольцо стопора снимается, после этого выбивается палец.

Изношенный подшипник, находящийся в шатунной головке, можно достать, разобрав ее, скрутив оба болта.

Цилиндрические кольца подлежат замене после длительной эксплуатации при естественном износе. В другом случае могла произойти явная деформация колец. Кольца должны быть установлены так, чтобы маркировка была наверху.

Неисправности и ремонт карбюратора бензопилы

Все карбюраторы чистятся одинаково, главное – это не бояться и ничего не потерять. Для ремонта потребуется подготовить:

• любую кисть;
• крестовую отвертку;
• головку на 8;
• немного бензина.

В первую очередь с помощью кисти очищается грязь и пыль. Затем снимается крышка и фильтр. Откручиваются две гайки воздушного фильтра, и снимается корпус воздухосборника. Теперь можно увидеть карбюратор и тяги «подсоса» и акселератора. Опустив заслонку пальцем вниз, нужно будет снять рычаг акселератора.

Чтобы карбюратор отодвинуть с посадочного места, предварительно следует снять рычаг подсоса и полностью его закрыть. Теперь нужно снять и потянуть на себя провод остановки двигателя. Также необходимо снять пластиковый рычаг, на который прикреплен провод. Справа он вставлен в отверстие, а слева его можно поднять.

Карбюратор освобожден, его можно вытаскивать и прочищать. Лучше всего это сделать с помощью компрессора, но если его нет, то детали можно промыть в чистом бензине.

Не стоит забывать и о топливном фильтре, который тоже необходимо снять и продуть топливный шланг. Собирается все в обратном порядке.

Если после сборки карбюратора пила плохо заводится, а из глушителя валит дым, то скорей всего была потеряна пружинка, стоящая под рычагом иглы. Из-за отсутствия этой пружинки игла не запирает подачу топлива, поэтому свечу «заливает» бензином. Конечно же, чтобы устранить эту неисправность, следует найти пружину и поставить ее на место.

При ремонте карбюратора следует помнить, что он представляет собой достаточно сложный узел, который состоит из различных маленьких колец и деталей

Поэтому чистить и ремонтировать его необходимо с особой аккуратностью и осторожностью

Если бензопила не заводится или глохнет, то кроме самого карбюратора, следует проверить работоспособность свечи зажигания. Если она неисправна, то ее следует выкрутить и просушить. Также из свечи через специальное отверстие нужно слить лишнее топливо.

Необходимо помнить, что просушка должна производиться не менее тридцати минут, по истечению которых свеча устанавливается на место и инструмент запускается.

Причиной неисправности может стать слабый контакт между концом свечи и высоковольтным проводом. Если же работа свечи не нравится совсем, то ее лучше заменить на новую.

Такие детали бензопилы «Штиль 180», как антивибрационные элементы, цепь, шина, ведущая звездочка изнашиваются быстрее, чем остальные. Поэтому для их быстрой замены в мастерской рекомендуется держать запасные запчасти.

Устранение причин неисправностей бензопилы своими руками в любом случае обойдется дешевле, чем ремонт инструмента в сервисной мастерской. Чтобы не ломать голову над тем, почему инструмент перестал работать, можно посмотреть видео инструкцию по устранению различных поломок бензопилы «Штиль 180». Однако, в случае серьезных поломок, самостоятельно ремонт лучше не делать, и поручить работу специалисту.

Как заменить поршневые кольца самостоятельно

Как самостоятельно заменить поршневые кольца Конечно, замена колец — процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

• снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
• слить масло, снять защиту маховика и поддон картера двигателя;
• снять маслозаборник;
• провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
• открутить крышку шатуна и снять ее;
• вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
• очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
• каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
• поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
• одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
• произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

• наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 — 19;
• динамометрический ключ;
• спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже — не пришлось бы сдавать двигатель в капитальный ремонт.

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

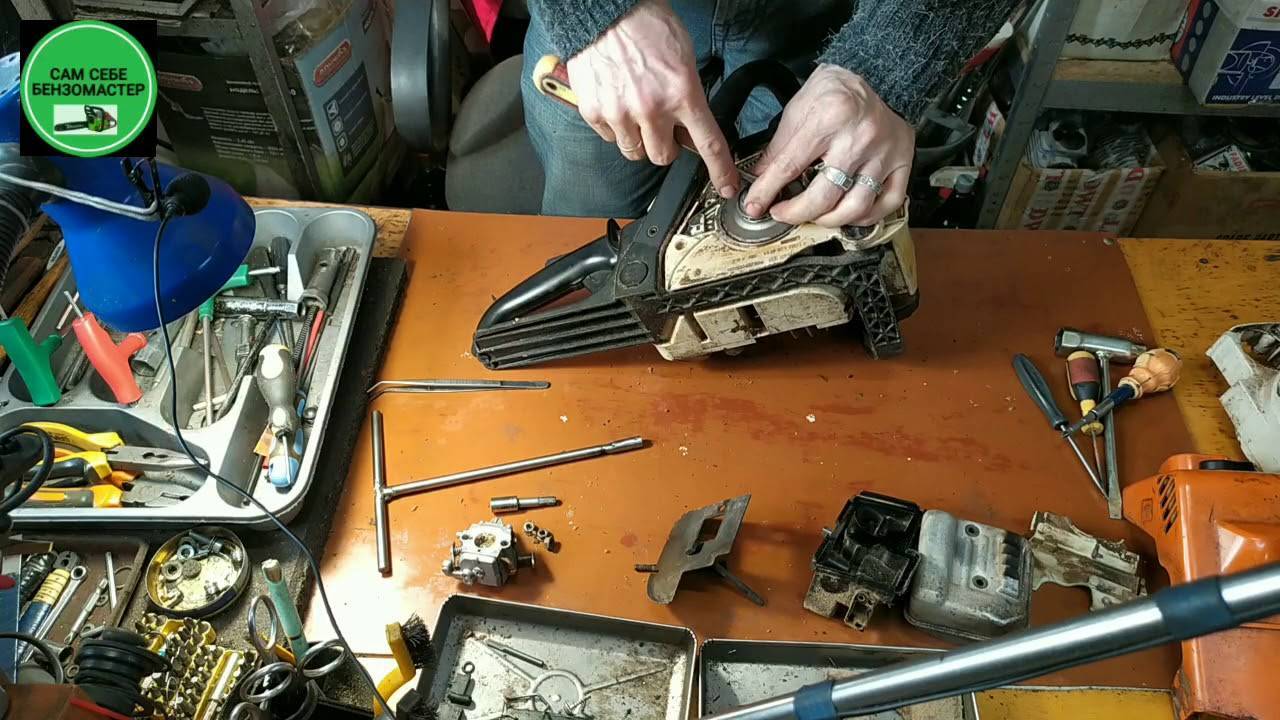

1. Верхняя крышка снимается с пилы и зажигается свеча зажигания.
2. Снимите боковую крышку.
3. С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
4. Далее снимите приводную звезду и стартер.
5. Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
6. Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
7. Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
8. Снимите катушку зажигания и глушитель.

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

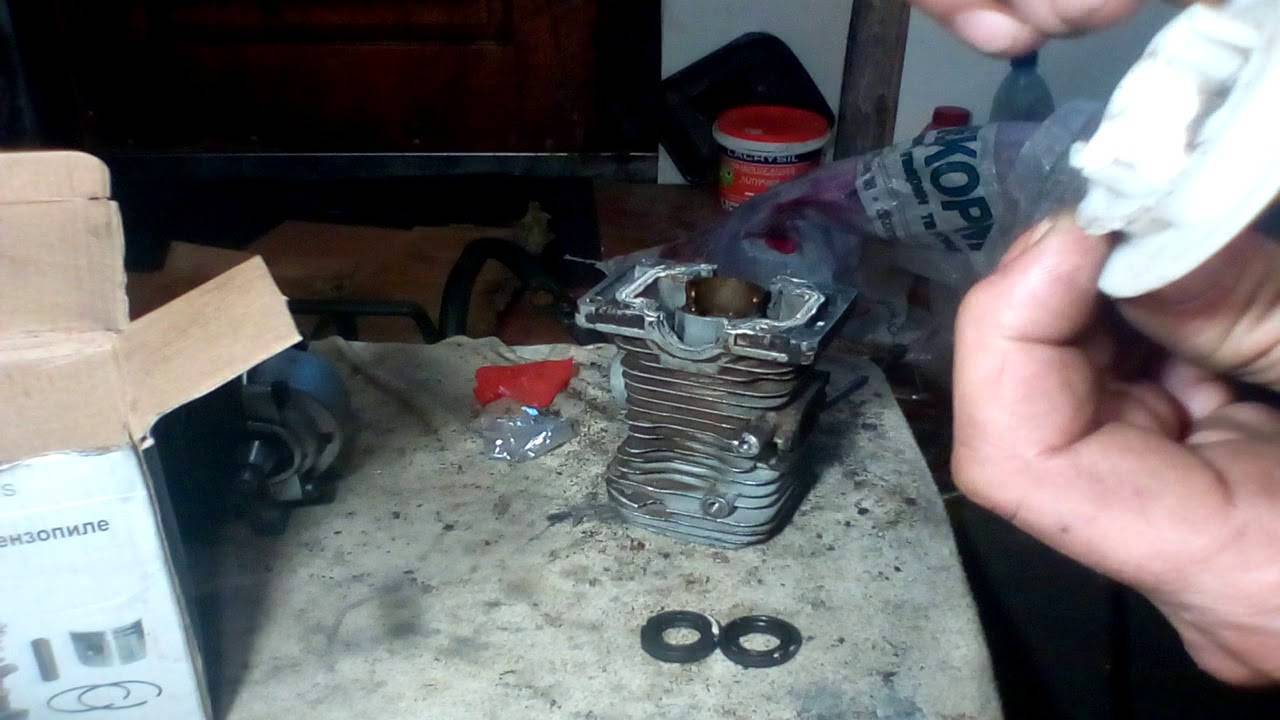

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.
