Как снять звездочку с бензопилы: разновидности и конструктивные особенности

Как поменять звездочку на бензопиле?

Чтобы поменять изношенный элемент, потребуется купить деталь того же типа и с теми же размерами, что и штатный элемент. В большинстве случаев во время ремонта замене также подлежит и заводской подшипник бензопилы.

Лучше всего изначально купить ремонтный набор, в составе которого предусмотрен и подшипник, и звездочка. Чтобы снять звездочку с бензопилы и установить вместо нее новую деталь, также потребуется подготовить инструменты. В их перечень входит:

• универсальный ключ, который поставляется в продажу вместе с бензопилой;
• съемный ключ для демонтажа центробежной муфты. При его выборе нужно учитывать модель бензопилы;
• стопор механического поршня. Для демонтажа поршня подойдет металлический или пластиковый инструмент.

Замена звездочки на шине бензопилы должна выполняться в следующем порядке:

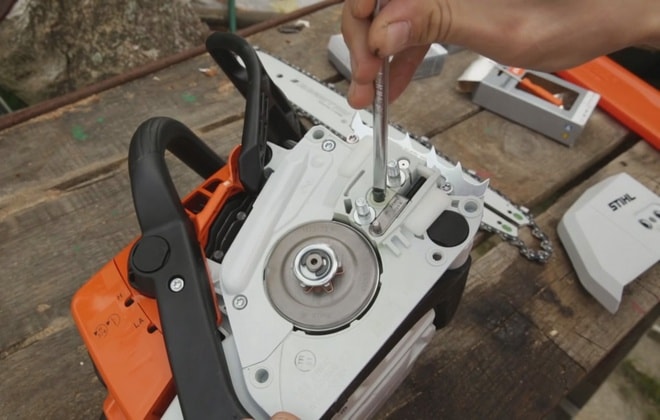

1. Вначале потребуется снять пильную гарнитуру пилы. При помощи универсального ключа нужно открутить защитные крышки;
2. Далее нужно извлечь штатный воздушный фильтр инструмента;
3. После этого при помощи универсального ключа потребуется выкрутить свечу зажигания. На ее место нужно установить стопор механического поршня – он необходим для фиксации поршня в неподвижном положении;
4. Затем в разъем универсального ключа потребуется установить съемный ключ для демонтажа механизма сцепления. Посредством полученного устройства нужно аккуратно демонтировать штатную муфту сцепления пилы. Для этого заводской узел следует поворачивать по часовой стрелке;
5. После снятия муфты освободиться проход к внутренним элементам. Это даст возможность открутить звездочку хозяйственной бензопилы;
6. Снятый барабан потребуется тщательно осмотреть. При необходимости венец или звездочку следует заменить. Во время замены потребуется проверить сепаратор. При необходимости нужно заменить изношенные пружины и кулачки центробежного механизма;
7. После замены всех неисправных элементов можно приступать к обратной сборке бензопилы. Для этого сначала нужно выкрутить установленный ранее поршневой штопор, а также вытянуть трос заводского пускового механизма. После этого стопор потребуется вкрутить обратно. Это даст возможность надежно прижать центробежную муфту инструмента на коленчатом валу двигателя;
8. Далее посредством универсального ключа потребуется прижать сцепление против часовой стрелки;
9. В конце все ранее демонтированные детали можно установить обратно на бензопилу.

Чтобы замена звездочки на бензопиле дала свои результаты, потребуется строго придерживаться описанного порядка действий. В противном случае владелец инструмента рискует повредить поршень и центробежную муфту пилы.

Последовательность проводимых работ

В процессе проведения ремонтных работ необходимо придерживаться следующих действий:

1. В первую очередь выполняется снятие гарнитуры пилы, для откручивания гаек на крышке шины применяется универсальный ключ. Крышку снимают, после чего вынимают шину и цепь.
2. Происходит снятие воздушного фильтра.
3. Посредством универсального ключа выкручивают свечу устройства. На ее место временно устанавливается поршневой стопор, благодаря которому можно выполнить поршневую фиксацию поршня в цилиндре.
4. Осуществляется установка съемника в разъем на универсальном ключе. После чего полученное устройство позволяет свободно выкрутить муфту сцепления. Выполнение всех действий проводится по часовой стрелке.
5. Удаляем муфту сцепления, это позволит освободить доступ для работы с внутренними деталями. Далее снимается звездочка (барабан сцепления).
6. Исходя из того какой вид барабана установлен в агрегате, осматриваем его и проверяем венец. Выполняем замену звездочки или венца на новую деталь. При их замене в обязательно порядке следует выполнить проверку состояния сцепления в сепараторе. Особенно тщательно нужно проверить пружины в центробежном механизме и кулачки. Если обнаружен их сильный износ, то эти детали также необходимо заменить.
7. В случае удовлетворительного состояния этих элементов, проводится сборка всех деталей бензопилы в обратном порядке. Изначально необходимо провести выкручивание поршневого стопора, вытянуть стартерный шнур, и снова вкрутить стопор. Благодаря таким сложным действиям можно выполнить зажатие центробежного механизма на коленвале.
8. Используя универсальный штатный ключ, необходимо сделать зажатие сцепления против часовой стрелки.
9. Завершив эти действия можно продолжить вкручивание остальных деталей на свое прежнее место.

Чтобы правильно и без дефектов заменить звездочку на бензопиле, необходимо всю работу выполнять качественным и аккуратным образом. Если у вас отсутствуют специальные приспособления для ремонтных работ, то процесс замены барабана может претерпеть неудачу, поскольку есть вероятность поломки не только звезды или центробежного механизма, но и пильной цепи.

Представленная выше информация, дает четкое представление о том, как снять звездочку с пилы. Благодаря этому не должно возникнуть никаких трудностей и задачу можно успешно выполнить абсолютно самостоятельно. Провев хотя бы раз такую операцию, вы без каких-либо проблем сможете ее осуществить повторно, когда появиться в этом необходимость. Для более четкого понимания данной процедуры, рекомендуем просмотреть видео по разбору бензопилы и снятию звездочки.

Как снять звездочку на бензопиле

Снять и поменять звездочку можно в домашних условиях, не прибегая к услугам сервисного центра. Порядок действий такой:

• откручиваем крепление пильной гарнитуры специальным ключом;
• откручиваем и снимаем крышку гарнитуры;
• откручиваем и снимаем крышку воздушного фильтра и сам фильтр;
• выкручиваем свечу зажигания.

Чтобы снять звездочку, нужно зафиксировать поршень двигателя. Для этого плавно тянем шнур кик-стартера, поднимая поршень вверх, но не доводя его до конца. В свечное отверстие проталкиваем длинный отрезок толстого шнура до заполнения пространства камеры сгорания. Это нужно для того, чтобы не дать поршню пройти верхнюю мертвую точку. Одновременно шнур будет служить демпфером, предохраняя поршень от возможных повреждений. Часть шнура должна выходить из отверстия с тем, чтобы потом его можно было извлечь.

Чтобы открутить звездочку, нужен специальный ключ, который редко идет в комплект пил, особенно дешевых моделей. Нужно воспользоваться выколоткой из мягкого металла — меди или алюминия.

Выколотку прислоняют к выступам крепления кулачков центробежного механизма и наносят несильные удары молотком. Направление удара должно быть почти параллельно плоскости муфты, поскольку при большом углу можно погнуть крепление кулачков и сцепление придется менять. Направление удара — против часовой стрелки. Часто на сцеплении нанесена надпись «off» и стрелка, показывающая направление удара.

После страгивания гайки с места ее можно открутить руками.

Некоторые производители пил для крепления сцепления и звездочки используют простые гайки с левой резьбой. Тогда задача упрощается, поскольку для снятия можно взять простой рожковый ключ нужного размера.

Теперь снимите ведущую звездочку, стараясь не потерять пластиковую шестерню привода маслонасоса и игольчатый подшипник.

Как установить

После того как все работы выполнены, звездочку можно заменить исправной. Сборка производится в обратном порядке. Желательно дополнительно смазать игольчатый подшипник.

При закручивании гайки больших усилий прилагать нет необходимости, поскольку она сама затянется во время работы.

Практические советы по ремонту шины бензопилы своими руками

Бензопила – весьма полезная вещь в хозяйстве. Ведь с ней быстро и относительно легко решается масса задач домашнего строительства, садоводства и благоустройства территорий. Бензопилы – достаточно капризный инструмент, однако при правильном обращении это незаменимый помощник. У которого есть одно уязвимое место: направляющая шина. Именно на неё приходится большинство эксплуатационных нагрузок. А это означает, что знания о том, почему шины чаще прочих деталей бензопил выходят из строя и как их правильно заменить случае необходимости, ещё не раз помогут вам сохранить денежные средства и время при сезонных или проектных работах инструментом.

Необходимые инструменты

Обратите внимание, что иногда маслопривод оснащен пружиной, которая передает движение от звездочки на насос. Если ус пружины не попадет на свое место, то масло не будет подаваться на цепь. Обычно правильное положение отмечено цветом, рисками, при отсутствии таковых нужно медленно вращать деталь до характерного щелчка

Обычно правильное положение отмечено цветом, рисками, при отсутствии таковых нужно медленно вращать деталь до характерного щелчка.

Дополнительно: Бензопила Champion 237-16: обзор и отзывы

https://www.youtube.com/video/-sa3nPloFzI

Далее на бензопилу необходимо установить пильную шину. Чтобы поставить цепь, нужно ослабить ручной тормоз, подтянув рычаг на себя (в сторону рукоятки)

Здесь важно, чтобы зубья цепочки попали в пазы звездочки. По невнимательности этот момент можно упустить, что приведет к быстрой порче цепи. Правильное ее направление указано на корпусе характерными пиктограммами

После установки ее необходимо натянуть до рабочего состояния

Правильное ее направление указано на корпусе характерными пиктограммами. После установки ее необходимо натянуть до рабочего состояния.

В конце нужно убрать стопор поршня, установить на свое место свечу зажигания, воздушный фильтр. Закрепите верхнюю крышку корпуса.

После того, как мы диагностировали неисправность системы сцепления и ведущей звездочки, необходимо купить запасные части

Здесь важно знание и соответствие параметров бензопилы и цепи. Если вы решили поставить цепь с другим шагом, соответственно и звездочка должна заменяться на новую. Это требование распространяется на все модели, где бы они не производились и к какому бы классу не принадлежали

Это требование распространяется на все модели, где бы они не производились и к какому бы классу не принадлежали.

Ремкомплект для бензопилы

Ведущая звездочка зачастую продается в комплекте со сменным подшипником, но ее можно приобрести и в отдельности. Если говорить о цене звездочки и всего ремкомплекта, то здесь нужно учитывать марку бензопилы и ее модель. Для китайской бензопилы ведущая звездочка будет стоить около 5-7 долларов. Цены на ремкомплект бензопил европейских производителей начинаются от 20 долларов.

Перед посещением магазина лучше всего сфотографировать узлы, замену которых вы собираетесь проводить, и показать фото продавцу.

Ремонт масляного насоса и смена ведущей звездочки

Ремонт масляного насоса на бензопиле Партнер 350 нужен в этом случае, если подача масла стопроцентно иначе говоря отчасти закончилась. Механизм маслонасоса означает сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.

Часто встречающаяся неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне либо шлицов на червячной передаче. Поправить ситуацию конечно сменой деталей на новые.

Для снятия маслонасоса на Партнер 350 нужно снять боковую крышку и шину бензопилы, после этого застопорить поршень и при наличии спецключа либо самодельного ключа из головки на 24 раскрутить сцепление.

Сцепление имеет высочайший момент натяжки, потому нужно использовать вороток и крутить строго по часовой стрелке. Не пытайтесь раскручивать сцепление используя молотка и зубила, часто это приводит к поломке механизма, также плохо сказывается на состоянии подшипников коленчатого вала.

Для смены ведущей звездочки

Партнер 350 необходимо просто раскрутить сцепление, снять старенькую деталь и установить новейшую.Звездочка устанавливается на вал через игловатый подшипник. При подмене звездочки его нужно проверить на предмет наличия изъянов и смазать. Для смазки применяют обыденный Литол по другому всякую другую выдерживающую высочайшие обороты.

Процесс смены ведущей звездочки показан на видео, посмотрев которое вы запросто можете повторить увиденное на собственной бензопиле.

Конструктивные особенности ведущих звёздочек

Любой производитель в инструкции по эксплуатации указывает шаг зубьев. Учитывая то, что на пильной шине установлена ещё и ведомая звёздочка (предназначенная для создания необходимого натяжения), шаг там и там должен быть одинаковым.

Ведущие звёздочки бензопил могут быть цельными и сборными. В первом случае звёздочка включает в себя ступицу, на которую напрессован зубчатый венец. Именно таким образом устроены детали в бензопилах Чемпион. Снимать при замене следует изделие полностью, поскольку в домашних условиях соблюсти значение натяга, заданного на предприятии-производителе практически невозможно. Да и приобрести венец отдельно – тоже проблема.

В бензопилах от Штиль или Хускварна сменный венец находится непосредственно на валу барабана, а потому его замена никаких сложностей не представляет.

Износ зубьев устанавливается по следующим признакам:

В местах перехода от зуба к впадине имеются хорошо заметные радиусы.
Ширина зуба неравномерная по высоте.
На вершине зуба наблюдаются сколы металла.
На внутренней поверхности отверстия в ступице имеются многочисленные задиры и риски (следствие плохой смазки).
На звёздочке заметна канавка от пильной шины (менять необходимо и цепь).
Цепь в начальный момент пуска заклинивает.

При наличии хотя бы одного из вышеперечисленных факторов ведущая звёздочка подлежит замене.

Перед началом работ (особенно, если бензопила проработала сравнительно немного) стоит проверить крепление пильной шины. Отошёл винт-натяжитель или отвинтились гайки крепления – направитель уже несоосен продольной линии пильного полотна. Он начинает контактировать не с центром, а с периферией зубьев ведущей звёздочки, провоцируя их интенсивный износ. После затяжки указанных элементов проверяют работу бензопилы: если люфт не устраняется, то звёздочку придётся менять.

https://youtube.com/watch?v=DmfQ4UsSffg%3F

Конструкция ведущей звездочки бензопилы

Звездочка на бензопиле и ее назначение

Функционирование такого инструмента, как бензопила, осуществляется посредством цепи с режущими зубьями на наружной поверхности. Количество режущих зубьев на цепи отличается в зависимости от модели, что также влияет на производительность инструмента. Цепь приводится в движение за счет ведущей звездочки, которая имеет специальную конструкцию, и вращается от коленвала двигателя.

Звездочки для бензопил, как цепи и шины, относятся к расходным материалам, которым с течением времени свойственно изнашиваться. Причиной износа является частая эксплуатация инструмента. От характера эксплуатации бензопилы зависит время, сколько прослужат данные материалы и сам инструмент в целом. Замена привода цепного механизма осуществляется обычно одновременно с шиной и цепью.

Специалисты не рекомендуют эксплуатировать новые цепи на старых звездочках, которые имеют явные признаки износа. Это связано с тем, что шаг зубьев новой цепи не совпадает с пазами изношенной шестерни. Такое несовпадение приводит к тому, что в начальный момент пуска цепь и звездочка подвергается сильным динамическим нагрузкам. В итоге цепной механизм с режущими зубьями подвергается быстрому износу.

При замене звездочки требуется установка нового роликового подшипника. При избытке смазочного материала, подшипник также быстро изнашивается, что в результате отражается негативно на функционировании цепной передачи. Стоимость подшипника не так велика, чтобы упускать его замену.

Алгоритм проведения замены барабана сцепления

Как поменять звезду на бензопиле?

Как снять ведущую звездочку с бензопилы

в зависимости от особенностей конструкции шестерни различается и последовательность операций, необходимых для того, чтобы снять ее.

Как снять цельную звездочку с бензопилы

Чтобы снять цельную шестерню с запрессованным венцом, следует:

• Снять кожух и воздушный фильтр.
• Снять шину и полотно.
• Зафиксировать поршень двигателя.
• Разъединить сцепление.
• Снять сцепление и барабан.
• Извлечь венец, поддев его рожковым ключом или применив приспособление из комплекта поставки.

Собирают бензопилу в обратном порядке.

Как снять цельную звездочку с бензопилы

Как снять сборную звездочку с бензопилы

Снятие разборной шестерни происходит в той же последовательности, за исключением последней операции. В ее ходе извлекается не вся шестерня, а только ее венец.

После сборки пилы следует проверить регулировки и общую работоспособность. При этом проверяют натяжение полотна.

Для этого отпускают тормоз и оттягивают полотно в направлении рабочего движения. Если люфта нет, значит, цепь перетянута и ее следует ослабить. Если же удается оттянуть так, что виден просвет между звеньями и шиной — натяжение недостаточное и его

Надежнее всего при замене шестерни покупать ремкомплект, предназначенный для вашей модели инструмента. Если такой комплект недоступен, то придется подбирать подходящую замену по таблицам соответствий в магазине или по шагу зубов и ширине

Важно также найти деталь с теми же посадочными параметрами — диаметром отверстия

Как поменять звезду на бензопиле?

Если цепь начинает вибрировать даже слабых оборотах, бензопила эксплуатируется долгое время без замены деталей – требуется

проводить диагностику и при необходимости менять составляющие пильной гарнитуры. Для плановой замены потребуется новый барабан сцепления либо венчик в зависимости от конкретной модели, базовый набор инструментов:

• свечной ключ;
• тросик длиной до 15 см или стопор поршня;
• заводской ключ для снятия муфты;
• разводной или гаечный ключ. Рисунок 3 – Необходимые инструменты для замены звезды

Рекомендуется иметь круглый надфиль, плоскогубцы, тиски и нож для устранения недочетов в конструкции с цепной гарнитуры (если требуется только коррекция зубьев).

Как открутить?

Снять и заменить данную деталь несложно самостоятельно. Технология работы:

1. Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
2. Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.
3. В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию. Рисунок 4 – Замена звезды на новую

Если звездочка является элементом барабана муфты, то менять придется всю деталь

При замене стоит обращать внимание на соответствие модели – она должна быть аналогичной заводской

Как собрать?

Сборку сцепного механизма следует проводить в обратной последовательности. Сначала установить звездочку на игольчатый подшипник, после чего надеть барабан, шайбу, прокладку и саму муфту. Закрутить против часовой стрелки, легким движением зафиксировать поршень.

Если в бензопиле есть пружина масляного привода, она может быть встроена в ведущую звездочку. В большинстве моделей правильное расположение этого элемента отмечено специальным цветом или надсечкой. Чтобы попасть в нужное положение, звездочку повернуть до характерного щелчка.

Последний этап сборки – установка пильной шины. Во время этого процесса требуется ослабить ручной тормоз, а затем проверить, чтобы зубья цепи попали в соответствующие пазы. После установки монтировать цепь бензопилы до рабочего состояния. В конце убрать стопор, вкрутить свечу зажигания и поставить на место фильтр. Финальный шаг ремонта – закрепление защитной крышки корпуса.

Важно! При снятии звездочки бензопилы, муфты или барабана сцепления рекомендуется брать деталь с собой в магазин. Это позволит подобрать подходящий аналог

Альтернативные решения

Конструкции привода у большинства бензопил, представленных в бытовом и полупрофессиональном сегменте рынка, принципиально схожи. Совпадает и последовательность операций, необходимых, чтобы снять и заменить ведущую шестерню.

Преимуществом будет наличие в комплекте и подшипника. Следует также проверить наличие съемника барабана, предназначенного для данной пилы, а также фиксатора для закрепления поршня в определенной позиции.

Если все-таки возникает гениальная идея «улучшения» или модернизации этого узла бензопилы, то лучше посоветоваться со специалистами и просто с опытными людьми.

Последовательность действий

Подавляющее число бытовых пил продается под маркой Partner. В них достаточно просто поменять звездочку даже в домашних условиях, купив ремкомплект.

Так как чаще всего звездочка в бытовых пилах представляет собой сборный механизм, она вращается за счет подшипника. То есть, меняя звёздочку, вы неизбежно меняете и подшипник не валу.

В профессиональных моделях (таких, как Stihl и Husqvarna), а также и в бытовых, если нет возможности иметь под рукой специализированный ключ для снятия звезды, пользуются мягким шнуром диаметром 5-6 мм.

Как поменять звезду на Партнере?

Во всех случаях последовательность действий такова:

Необходимо открыть боковую крышку, чтобы получить доступ к шине и звёздочке.

Далее необходимо снять шину, ослабив цепь.

Вас также может заинтересовать статья о том, как сделать вибростол для тротуарной плитки: //6sotok-dom.com/instrumenty/vibrostol-svoimi-rukami.html

Вручную вращая звездочку, подведите поршень почти к самому верху канала и заполните максимально плотно образовавшееся отверстие от свечи мягким шнуром, тем самым блокируя движение поршня.

В зависимости от модели пилы и типа редуктора воспользуйтесь рожковым ключом и открутите звездочку.

Таким образом, придерживаясь приведенным в статье рекомендаций, вы без труда самостоятельно сможете снять звездочку с бензопилы.

Как снять и заменить ведущую звездочку на бензопилах Husqvarna и Stihl, подробно рассказывается в этом

Sources:

https://milling-master.ru/zapchasti/kak-zamenit-zvezdochku-na-benzopile-partner.html https://instrumentoria.ru/151-kak-snjat-zvezdochku-s-benzopily.html https://6sotok-dom.com/instrumenty/kak-snyat-zvezdochku-s-benzopily.html

Как снять звездочку с бензопилы: самостоятельная замена

Сегодня почти каждый житель загородного дома или дачник имеет собственную бензопилу. Не обойтись без этого во время регулярных лесозаготовок, садоводства и муниципальных работ. Спрос на бензопилы не падает, но даже растет из-за того, что для работы этих устройств не нужно много знаний и навыков. Единственное, что нужно регулярно делать. это проводить технические осмотры.

Как и любой инструмент, бензопилы требуют тщательного личного ухода. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормозов, системы зажигания и другие вещи. К счастью, практически любую неисправность можно решить дома самостоятельно.

Замена звездочки на бензопиле своими руками

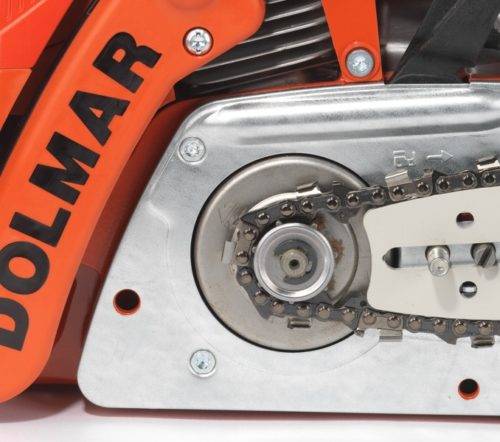

В процессе регулярной работы бензопилы звездочка, показанная на фото, находится под сильной нагрузкой, и поэтому она часто выходит из строя. Звездочка или иначе барабан сцепления. важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Учитывая безопасность приводного звездочки и цепи бензопилы, есть два способа работы:

• используя только одну цепь
• используя поочередно две или более цепей.

READ Как Смазать Звездочку На Шине Бензопилы

В первом случае цепь можно управлять до полного истирания. Однако здесь есть ряд недостатков. Используя только одну цепь, проблематично контролировать его состояние во время интенсивной работы. Удар гвоздями или другими металлическими деталями заставляет подстраивать цепь, но поскольку он один, работа замедляется.

Во втором случае дежурство цепей позволяет равномерно изнашиваться как звездочки, так и цепей.

Кроме износа самой звездочки, не забывайте о ее подшипник, который работает в режиме холостого хода. Поэтому очень часто они не обращают на это внимания и забывают смазывать.

Обычно при замене ведущей звездочки они немедленно пытаются заменить как подшипник, так и цепь. Это делается благодаря изменению длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В Интернете очень много, наглядно демонстрирует, как заменить барабан сцепления (звездочку) таких известных брендов, как Stihl, Husqvarna, Druzhba, Ural и другие. Их легко найти.

Каждый тип бензопил имеет свои особенности конструкции, но принцип их работы одинаков, поэтому общая идея сводится к таким действиям:

Крышка тормоза цепи снята. В этом случае тормоз следует тянуть к вам, чтобы тормозная полоса не контактировала с чашкой сцепления. Далее, пару орехов, которые держат крышку, откручивают. Снимает натяжение цепи, позволяет полностью снять крышку. Шину удаляют цепью, попутно удаляют любую грязь. Теперь нужно зафиксировать поршень в цилиндре. Это делается с помощью специальной пробки и фиксатора, но можно использовать обычную веревку. Вращая муфту, необходимо выявить момент, когда поршень достигнет розетки. Канат опускают в отверстие для свечи зажигания и фиксируют поршень. Для удобства на веревке завязывают несколько узлов. Веревку нужно будет снять после замены, поэтому не отпускайте. После этого можно приступать к откручивания гайки сцепления

Важно не забывать, что есть левая нить, то есть ее нужно закрутить по часовой стрелке. Использование зубила молотком недопустимо. Это повредит гайку

Теперь вы можете снять сцепление и барабан приводного колеса. Замена барабана сцепления. Сбор всех деталей вместе в обратном порядке

Это повредит гайку. Теперь вы можете снять сцепление и барабан приводного колеса. Замена барабана сцепления. Сбор всех деталей вместе в обратном порядке.

Во время замены звездочки следует учитывать некоторые особенности различных пыльцу. Например, бензопила Stihl может иметь шайбу между звездочкой и двигателем. Нужно запомнить его положение, снять и повторить положения при составлении.

Также некоторые масляные приводы бензопилы оснащены усиковыми пружиной для передачи вращающейся энергии от звездочки к насосу. Если при составлении пилы усы не попадут в ее паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, включая ведущую звездочку, необходимо следить за техническим состоянием пилы, регулярно осматривать, смазывать и тому подобное. Также нужно убедиться, что гвозди, бетон, камень и другие препятствия, приводящие к раннему износу деталей не встречаются на пути цепи.

Что касается замены приводного звездочки, то следует использовать информацию о конструктивных особенностях пилы (Husqvarna, Stihl, Ural, Druzhba и другие), которую можно найти в прилагаемой к пиле.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

• универсальный ключ, который поставляется в комплекте с бензопилой;
• стопор поршня, может быть изготовлен из пластика или металла;
• спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке

В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь

Читать также: Пила с мелкими зубьями

Читать также: Пила с мелкими зубьями

Советы: как снять звездочку с бензопилы

• Особенности барабана сцепления в бензопилах
• Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Целесообразность своевременной замены изношенных деталей привода цепи

Конструкция ее венца определяет такой важный параметр, как выбор цепи по шагу.

• Установка новой детали на изношенную звездочку снижает плавность ее хода, форсирует износ, инициирует риски ее обрыва и создания травмоопасной ситуации.
• Также имеет место увеличение эксплуатационных нагрузок на двигатель и элементы кинематики инструмента.
• Аналогичный процесс имеет место при установке на шину старых растянутых цепей, диаметр которых подгоняется под размер шины удалением части звеньев.

Специалисты также не советуют произвольно менять размеры звездочек. Эксперимент может отрицательно сказаться на ресурсе двигателя и кинематике инструмента в целом.

Безопасность распиловочных работ разных степеней сложности обеспечивается эффективной работой тормоза аварийной остановки и устройствами, блокирующими разлет концов цепи при случайном обрыве. В любом варианте — самая надежная профилактика нештатных ситуаций, поддержание бензопилы в исправном техническом состоянии.
