Как правильно подключать автомат после счетчика
Корректно подключенный ВА после счетчика обеспечит надежную защиту проводки квартиры или коттеджа. Что убережет от поражения электрическим током жильцов и предотвратит возгорание строения.
До недавнего времени в качестве устройств защиты применялись предохранители или автоматические пробки.
При замене электрического щита устанавливается защита, отвечающая требованиям ПЭУ. На каждую линию ставится автомат.Он обеспечивает отключение конкретной линии при аварийной ситуации.

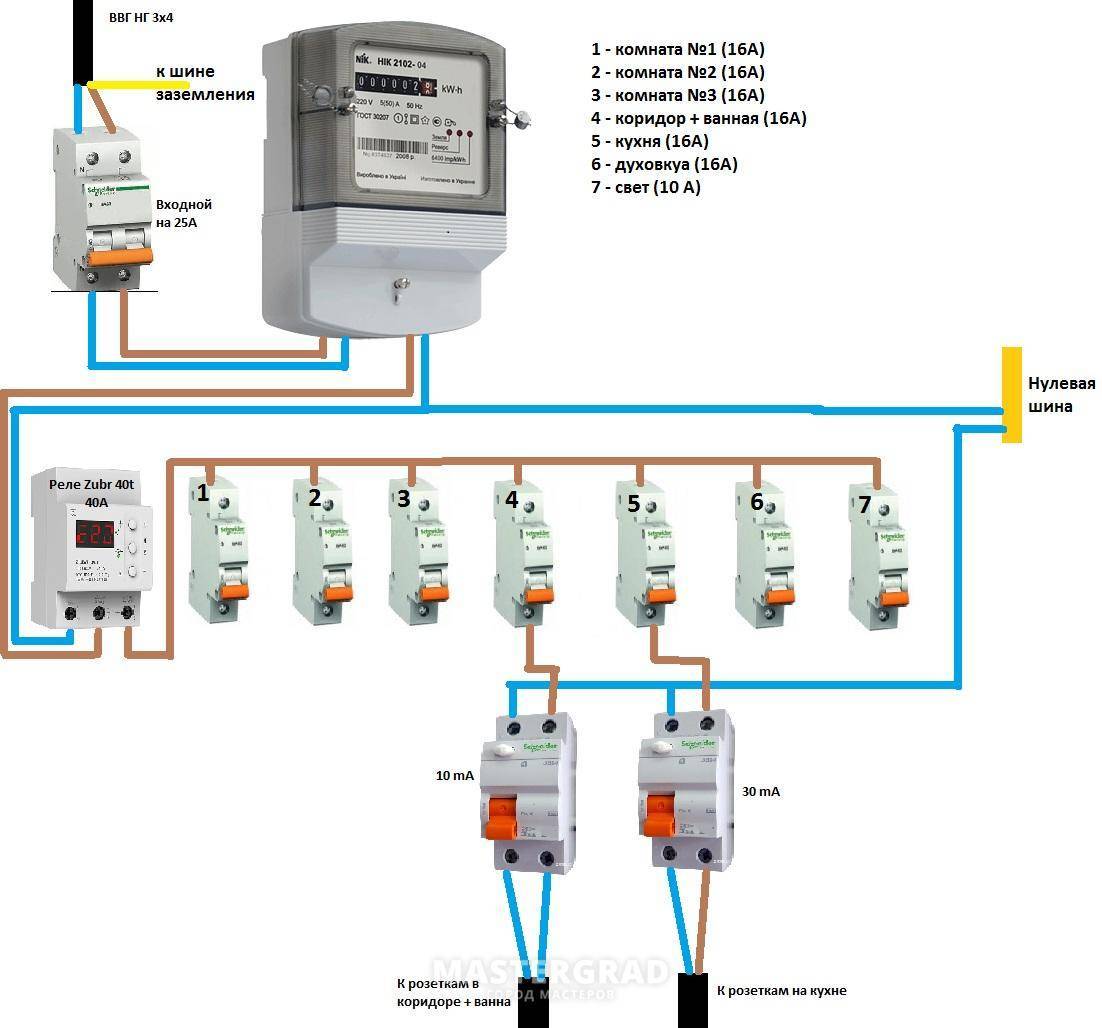

Типовая схема

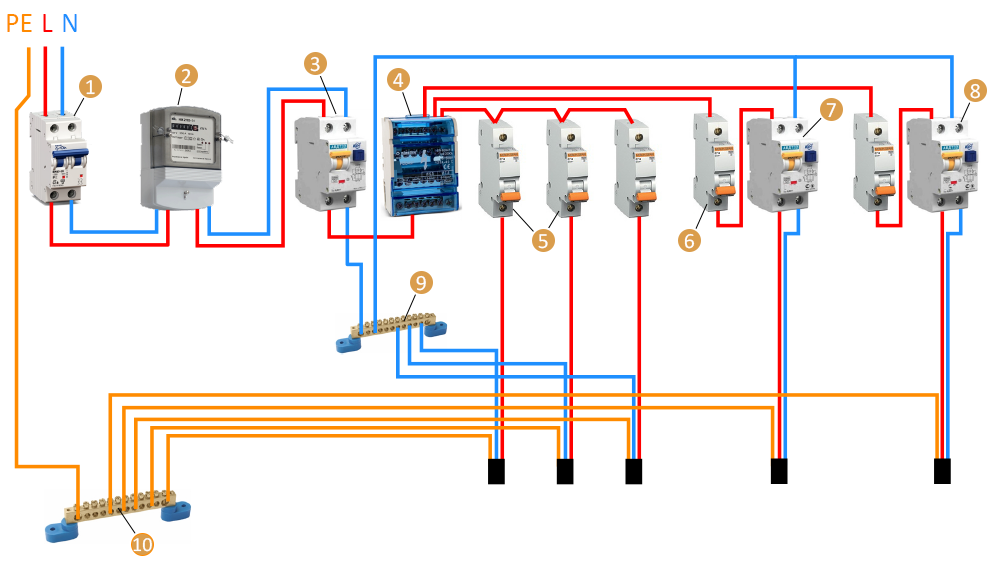

Рассмотрим типовую схему подключения автоматов в щите.При однофазном подключении дома или квартиры на 220 В автоматический выключатель монтируется на каждую линию. Таким образом защищается отдельная линия, питающая освещение и розетки.
Кабель, который подводит напряжение к технологическому оборудованию, защищается с помощью УЗО.
Все фазные проводники объединятся и подключаются к ВА. Аналогично поступают с нулевыми проводами. Провода от общего автомата подходят на электросчетчик. К счетчику через коммутационное устройство подходит сетевое напряжение.
Последовательность работы
Перед монтажом ВА необходимо провести подготовительные работы. Приобрести комплектующие или типовой щит.
В нем уже собрана схема и выполнено подключение автоматов. Прежде чем подключиться, необходимо обесточить дом. Для этого вызывают электрика.
Остается смонтировать вводной щит и подсоединить нагрузку. Электрик проверяет правильность подключения автоматов к нагрузке и электросчетчику.
Остается подсоединиться к линии электропередач, подать напряжение и опломбировать бокс с ВА и электросчетчиком.

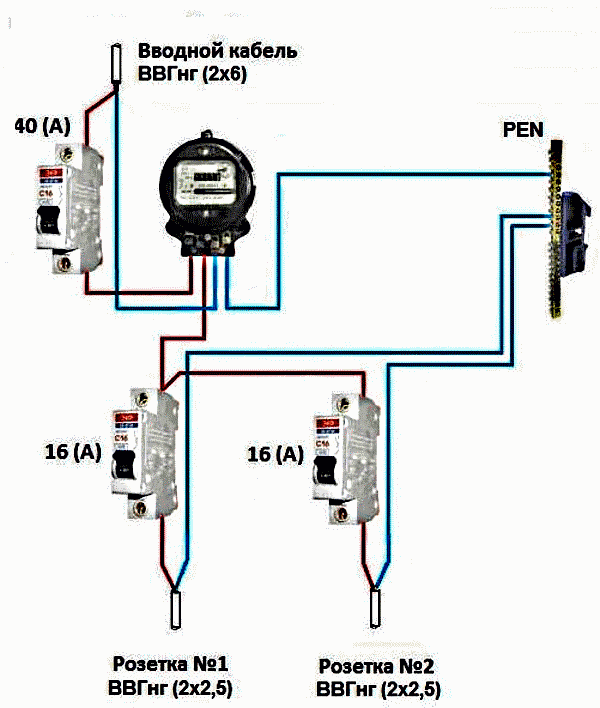

Установка вводного автомата
Не имеет большого значения то, устанавливается ли автомат после счетчика или до него. Единственный момент состоит в том, что монтаж до электросчетчика требует обязательной опломбировки. Дополнение счетчика установленными предохранителями также необходимо.
При расположении надо учитывать, чтобы вводный проводник был проложен точно до автомата защиты и был предрасположен к следующим нагрузкам:
- осветительные приборы;
- розетки;
- количество подключаемых электроприборов;
- техническое оборудование.
Все нагрузки необходимо суммировать для выбора трёхфазного устройства ввода, который и нужен для избежания перегрева проводов.
Общие сведения
Электрический щит – для чего он нужен?
Привычный для нас распределительный щиток, который устанавливают на входе в частный дом или квартиру, нужен для того, чтобы обеспечить безопасность при использовании электрического оборудования и приборов. В домах нового типа такие щитки уже предусмотрены, но и в зданиях старой постройки они постепенно вытесняют пробки и счетчики. При помощи щитка вы можете грамотно распределить энергию между всеми группами потребителей, и создать отличную защиту от короткого замыкания и перегруза.
Для размещения вам потребуется пластмассовый или металлический ящик. Для начала устанавливают электрический счетчик и общий выключатель, чтобы полностью обесточить квартиру. Такое отключение можно сделать вручную или же оно сработает само при аварийной ситуации (перегруз сети). Если перед счетчиком установлен вводный автомат, то его следует обязательно опломбировать (и счетчик тоже).
Из группы приборов по количеству больше всего автоматических выключателей. Они не только дают защиту проводке, но и самим бытовым приборам. Для каждого автомата определена группа потребителей, а для каждого мощного устройства ставят свой автомат. Таким образом, можно отключить приборы по отдельности или же выключатель сработает автоматически при аварии.
Помимо автоматов, в щиток устанавливают еще и устройства защитного отключения. Они нужны для сравнения выходящих и входящих токов и срабатывают, если нарушен баланс. Обычно это случается при неконтролируемых утечках тока, а отключение происходит благодаря воздействию тока, который безопасен для человека .
И последнее – в распределительном щитке есть специальные шины, которые сделаны в виде медных полосок. К ним можно подключить автоматы и прочие приборы. Нулевые провода идут к специальной колодке с клеммами – нулевой шине. Чтобы подключить заземление, используют заземляющую шину.

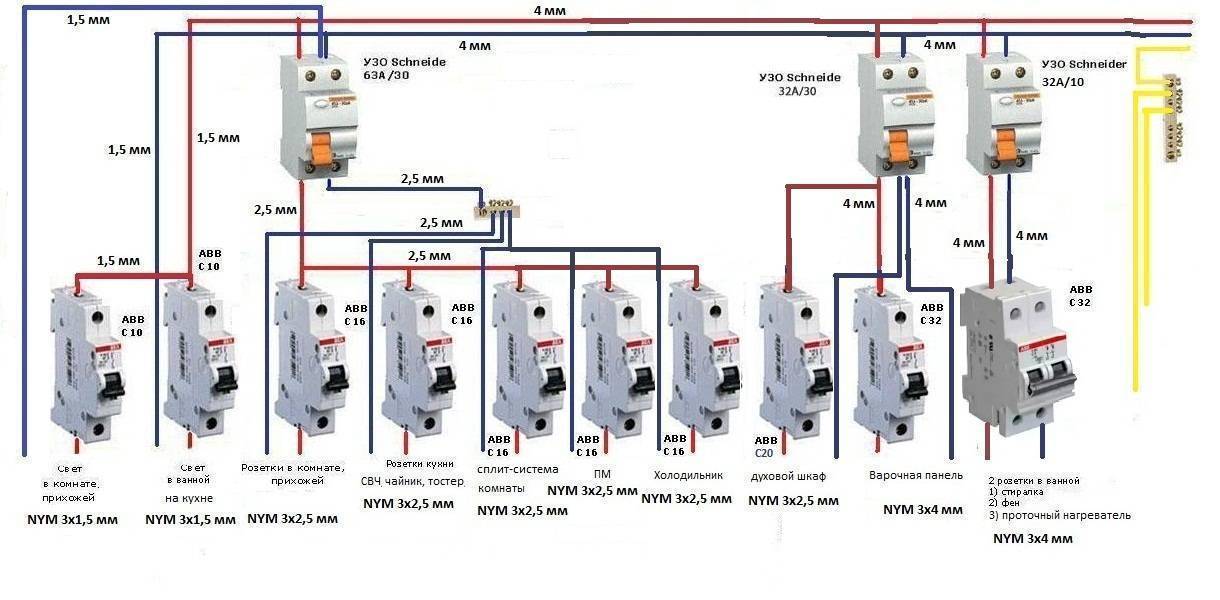

Потребители и их распределение
Все электричество, которое поступает на объект, должно быть равномерно и правильно распределено между всеми потребителями.
При процессе распределения и расключения жил кабеля нужно руководствоваться специальными правилами и нормами:
- Потребители, которые считаются мощными (от 2 000 Вт и больше) объединяют в разные группы. К каждой группе следует подключить автомат, который сможет выдержать нагрузку.
- Стиральную и посудомоечную машину, а также кондиционер и прочие приборы, которые не отличаются высокой мощностью, подключите к автоматам 16 А. Учтите, что сечение кабеля не должно быть меньше 2,5 мм2.
- Мощные приборы (свыше 380 В) должны быть подключены к автоматам на 20 Ам или же 32 Ам. В этом случае сечение кабеля обязательно должно быть не ниже 4 мм2. У кабеля не должно быть ответвлений, и прокладывают его целыми кусками.
- Подведите к розеткам линии, к каждой комнате отдельные и при использовании трехжильного кабеля, сечение которого будет не меньше 2,5мм2. Для розеток в распределительной коробке предусмотрены отдельные ответвления.
- Приборы для освещения тоже разбивают на группы и подключают на отдельный кабель, который в сечении от 1,5 мм2 и к автомату на 10 Ам.
Только на первый взгляд подключение кабельными линиями кажется лишним и ненужным этапом работы. Самый лучший вариант – это однолинейная схема. Говорящее само за себя название она получила из-за группового отображения проводов. На стандартных схемах указаны все провода, который относятся к каждой линии. Отличие однолинейной схемы состоит в том, что общее число проводников изображено наклонными черточками. В нижней части схемы есть специальная раскладка с линиями потребителей, а также общими пометками мощности и кабеля, который будет использован для монтажа.

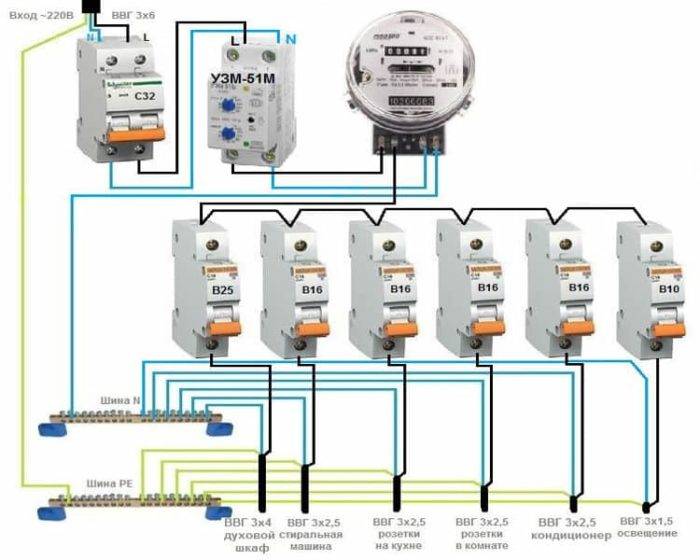

Для наглядности есть схемы, на которых отображены приборы и оборудование, а также соединения между ними. Возле каждого устройства можно найти отметки и номиналы.
Устройство и принцип работы вводного автомата
Вводной автомат ограничивает потребляемую пользователями мощность
Монтируемый в распределительном шкафу входной автомат в первую очередь необходим для ограничения пользователя в потребляемой им полезной мощности. При превышении током величины, задаваемой этим прибором, он будет отключаться и полностью обесточивать квартиру или загородный дом. С учетом этого предназначения и надо рассматривать устройство вводного выключателя, а также принцип его работы и место размещения в пределах шкафа.
Он выполняет и основную свою функцию – отключает обслуживаемую линию при превышении током допустимого значения из-за аварийного перегруза или короткого замыкания. Но в этом своем назначении он используется как вторая ступень групповой защиты. Первым должен сработать линейный прибор, установленный непосредственно в поврежденной цепи.
Подобно всем другим автоматическим выключателям (АВ) монтируемое на входе в дом устройство состоит из следующих обязательных узлов и деталей:
- Корпуса с набором контактных соединителей.
- Исполнительных модулей, обеспечивающих его срабатывание.
- Соединительных шин и элементов крепления в распределительном шкафу.
В любых устройствах этого класса (включая приборы, используемые для ввода) в качестве исполнительных модулей применяются два коммутирующих элемента, называемых расцепителями. Один из них, относящийся к механизмам теплового действия, оформлен в виде биметаллической пластины, а другой – как электромагнитное реле максимального тока. Первый отключающий узел срабатывает при длительном превышении током в защищаемой линии своего номинального значения. Электромагнитный расцепитель вступает в действие при появлении короткого замыкания в данной цепи. Величины токов срабатывания, а также присущие этим приборам временные задержки определяются их времятоковыми характеристиками.
Таким образом он обеспечивает совместимость двух разнородных по структуре металлов, непосредственное соединение которых в виде скрутки, например, недопустимо. Оно чревато окислением обеих проводящих материалов и последующим нарушением контакта. А это приводит обычно к нагреву места соединения и постепенному его разрушению.
Вводный автомат традиционно устанавливается непосредственно перед электросчетчиком, что позволяет учитывать все внутренние потребители, а также регистрировать отсутствие подключения к кабелю питающей линии. Второй случай – когда квартира совсем обесточена и счетчик полностью отключен от электросети.
Подбор номинала автоматического выключателя по сечению провода
Определив номинал автомата, исходя из мощности «подвешенной» нагрузки, необходимо убедиться в том, что электропроводка выдержит соответствующий ток. В качестве ориентира можно воспользоваться нижеприведённой таблицей, составленной для медного провода и однофазной цепи (таблица 3):
Как видим, все три показателя (мощность, сила тока и сечение провода) взаимосвязаны, поэтому номинал автомата можно, в принципе, выбирать по любому из них. В то же время необходимо убедиться, что все параметры стыкуются между собой, и при необходимости сделать соответствующую корректировку.
При любом раскладе следует помнить следующее:
- Установка чрезмерно мощного автомата может привести к тому, что до его срабатывания электрооборудование, не защищённое собственным предохранителем, выйдет из строя.
- Автомат с заниженным числом ампер способен стать источником нервных стрессов, обесточивая дом или отдельные помещения при включении электрочайника, утюга или пылесоса.
Технические характеристики
Рабочие и пороговые данные работы узлов счетчика у приборов с разным классом точности отличаются. Для 1 класса заданный порог чувствительности составляет 20мА (ном 5А), 40 мА (10А). 2 классу точности соответствуют 25 мА, 50 мА. Потребляемая собственная активная мощность – 1,6 Вт.
Считающий механизм выполнен с такой разрядностью (кВтч): младший 0,1, старший 10 000.
Перевод на летнее (и обратно) время можно задать автоматически или запретить.
Внутренний отсчет времени при отключенном питания сохраняет отклонение не более 0,5 с/сут. Архив показаний содержит информацию 10 лет без подачи напряжения. Отказ при наработке не меньше 88 000 ч. Срок эксплуатации (в среднем) 30 лет. Поверка производится с периодичностью 10 лет.
Типы
Автомат выбирается с учетом схемы электросети и ее потребностей. Выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные устройства.
Однополюсный
Выключатель с одним полюсом используется в электрических сетях с одной фазой. Разные модели отличаются разными характеристиками, от которых зависит скорость отключения. В состав входят два механизма расцепителя – электромагнитный и тепловой.
Один срабатывает при коротком замыкании, второй при превышении нагрузки в течении определенного времени. Подсоединяется через верхнюю клемму, к нижней включается отходящий провод. Принцип действия такой же, как у отводящих автоматов, но номинал тока выше.
Двухполюсный
Используется в однофазном вводе. В конструкции блок с двумя полюсами, которые оснащены рычажками и общей блокировкой между механизмами выключения. То есть главное отличие от однополюсника в том, что при неполадке на любой из идущих от него линий, отключатся обе. Двухполюсники используются в типовых современных квартирах.
Нельзя заменить один двухполюсный выключатель двумя однополюсными автоматами! Это запрещено ПУЭ.
Трехполюсный
Для сетей на три фазы используются трехполюсники и четырехполюсники. Такие электросети есть в домах, где готовка пищи производится на электрических плитах. Для подключения трехполюсного автомата к каждой клемме подключается по фазе. В приборах с четырьмя полюсами дополнительно используется нейтральный провод.
При монтаже своими руками земля (не нейтраль) никогда не должна проходить через автомат.
Основные принципы подключения
Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.
Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.
На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.
В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны
Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.
Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.
Прежде чем начинать монтаж нужно решить следующие вопросы:
- сколько УЗО следует установить;
- где они должны находиться в схеме;
- как подключить, чтобы УЗО работало корректно.
Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.
Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.
УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.
Расчет автомата ввода
Перед приобретением автомата важно правильно его рассчитать. Характеристики:. Характеристики:
Характеристики:
- количество полюсов;
- времятоковую характеристику;
- номинальный ток;
- установленная мощность;
- номинальный ток утечки;
- линейное напряжение;
- селективность;
- максимальный ток короткого замыкания.
Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.
На мощные устройства, такие как водонагреватели и электрические плиты, ставятся дополнительные вводные автоматы.
Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.
Расчет для электросети квартиры 220 Вольт
Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле:
Ip=Pp/(Uф*cosф). В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.
Расчет для электросети квартиры 380 Вольт
Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:
Ip=Pp/( Uн*cosф). Uн – это напряжение сети.
Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.
Для чего нужна пломбировка вводного выключателя
До счетчика устанавливается вводное коммутирующее устройство, это может быть даже простой рубильник с блоком предохранителей. Но в большинстве случаях в современных сетях ставят дифавтомат или защитный автоматический выключатель. Вводной автомат и счетчик находятся на балансе энергопоставляющей организации и пломбируются их представителем.
Пример установки распределительного шкафа на стене здания и размещения в нем узла учета с водным автоматическим выключателем.
Для исключения несанкционированного подключения до счетчика с целью воровства электроэнергии клеммы с контактами счетчика и вводного автомата надежно закрываются и опечатываются. Пломбы ставит представитель организации, которая поставляет электроэнергию, составляется акт балансового разграничения. За все элементы электросети после счетчика несет ответственность потребитель электроэнергии. Конструкции счетчиков и вводных автоматов могут быть различные, поэтому при пломбировке надо учитывать эти особенности.
4 Подбираем подходящий автомат ввода – на какие параметры нужно опираться
Рассмотрев основные виды вводных устройств, нужно обратить внимание на параметры, учитывать которые необходимо при выборе подходящего варианта для установки в отдельно взятом случае. Первым делом определяем максимальный ток короткого замыкания. Это показатель, при котором устройство ввода должно сработать и разорвать электрическую цепь
Предлагаются ВА с параметрами от 3 до 10 мА. Оптимальным вариантом будет прибор с показателем 6 А. Для квартир допускается устанавливать автоматы на 3 мА, особенно, если вариант возникновения КЗ сведён к минимуму. Если жилище находится рядом с подстанцией, то в этом случае рекомендуется обратить внимание на устройства ввода на 10 мА
Это показатель, при котором устройство ввода должно сработать и разорвать электрическую цепь. Предлагаются ВА с параметрами от 3 до 10 мА. Оптимальным вариантом будет прибор с показателем 6 А. Для квартир допускается устанавливать автоматы на 3 мА, особенно, если вариант возникновения КЗ сведён к минимуму
Если жилище находится рядом с подстанцией, то в этом случае рекомендуется обратить внимание на устройства ввода на 10 мА
Далее идет показатель рабочего тока, о котором мы упоминали раньше. В этом случае нужно рассматривать не только суммарную нагрузку, приходящуюся на сеть, но и сечение кабеля. Просчитывают этот параметр следующим образом: складываются мощности всего электрооборудования, находящегося в доме, после чего полученный результат умножают на 0,7 – коэффициент одновременной работы всего оборудования. Полученное значение делим на 220 (380). Итоговый результат – номинальный ток, который должен быть у приобретаемого вводного устройства.
https://youtube.com/watch?v=QWn5hL4ZnMM
При выборе ВА не обойтись и без такого понятия, как тип время-токовой характеристики. Поскольку превышение пускового тока над рабочим может быть выше в несколько раз, то автомат может определить такой параметр как короткое замыкание. Вследствие этого произойдет размыкание цепи, что совсем не нужно. Для этого существует определенная градация, позволяющая правильно выбрать класс устройства:
- В. Применяется, если отсутствуют мощные электроприборы.
- С. Используют при наличии электроплиты, котла и подобного оборудования. Применяется в домах, где пользуются приборами средней мощности не на постоянной основе: сварочный аппарат, бетономешалка и т.д.
- D. Ставят при наличии мощного оборудования.
Важно
Устанавливая ВА в доме, обратите внимание на состояние проводки. Быть может, перед установкой ее стоит заменить
Типичные ошибки при монтаже
Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:
- Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
- Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
- Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
- Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
- При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
- Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
- При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.
Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.
Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.
Расчет вводного автомата для бытовой электросети
Чтобы правильно выбрать вводный автомат по величине тока срабатывания, сначала потребуется учесть ряд факторов, влияющих на конкретное его значение.
- Тип питания на данном объекте (двухфазное или трехфазное).
- Суммарная мощность всех подключенных к линии нагрузок.
- Наличие неучтенных утечек и текущее состояние электропроводки (ее изношенность).
Расчет АВ для квартиры
Расчет прибора для отдельной квартиры базируется на следующих общепринятых правилах:
- Для ввода в такое жилье используются только двухфазные силовые линии 220 Вольт.
- Расчет потребляемого тока производится путем суммирования всех подключаемых к розеткам потребителей плюс мощность включаемых одновременно лампочек (осветителей).
- На полученное значение делается поправка с запасом примерно 10 процентов.
Для каждого индивидуального потребителя или квартиры согласно нормативам отводится строго лимитируемая нагрузка по току (не более 40 Ампер).
С учетом ограничений и поправок проводится расчет и выбор тока отсечки вводного автомата. Если потребуется изменить его значение в большую сторону, это обязательно согласуется с местными энергетическими службами и управляющей компанией.
Расчет автомата для частного дома 380 и 220 Вольт
Правильно рассчитать, какие автоматы ставить в частном доме, удается только при учете следующих моментов:
- Какие нагрузки предполагается использовать в подсобном хозяйстве, и имеется ли среди них оборудование, нуждающееся в трехфазном питании.
- Общее количество этих нагрузок и мощность, потребляемая каждой из них.
- При наличии оборудования 380 Вольт (насосов, отопительных котлов, двигателей и тому подобное) выбирается 4-х полюсный автомат, а в их отсутствие – двухполюсный.
Для трехфазной сети величина допустимого тока через расцепители рассчитывается для каждой фазы отдельно.
Выбор конкретного значения номинала автомата возможен лишь после того, как будет получена точная цифра суммарных мощностей подключаемых к линии из однофазных или трехфазных нагрузок
Определившись с тем, на сколько ампер ставится автомат в дом, переходят к непосредственному монтажу этого важного для системы энергоснабжения прибора
Правильному расчету и грамотному выбору вводного автоматического устройства придается особое значение по следующим причинам:
- От правильности подбора ВА по току зависит работоспособность системы энергоснабжения жилого объекта (квартиры или частного дома).
- Не будет наблюдаться постоянного его срабатывания при малейших отклонениях в подключаемых нагрузках.
- Хороший по характеристикам и проверенный в работе автомат позволит оперативно отключать квартиру или дом при необходимости.
Для чего нужен напарник
Человек, избранный на данную роль, вполне возможно, не будет ничего смыслить в электрических схемах. Однако он должен чётко знать, как поступать, если кто-либо попал под напряжение: оттащить человека за одежду, не касаясь его тела, от провода, находящегося под напряжением.
Желательно предварительно расстегнуть ту куртку, которая надета, для защиты рук, перед проведением подключения в электрощите. Это жизненно необходимо. Дело в том, образуется свободная часть на спине, за которую можно оттащить человека в случае удара током. Напарнику будет удобно схватиться за нее. Также напарнику следует помнить, как звонить в скорую помощь или в службу спасения.
Помощь напарника может стать неоценимой в случае, когда щит расположен высоко. Он сможет подавать инструменты или принимать их. Таким образом, не придется все время спускаться и снова подниматься с табурета или со стремянки.
Подключение двухполюсного и трёхполюсного автоматов
Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть. Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.
Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.
Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.
Автомат до счетчика или как правильно подключить электросчётчик в частном доме
Менял на днях проводку частично у себя в частном доме и решил сразу поменять прибор учёта электроэнергии.
Дом питается электричеством от одной фазы и элекстросчётчик купил тоже однофазный Называется счётчик СЭО-1.20Д., максимальный ток 80 ампер. Счётчик изображён на картинке. За информацией что и как делать, я пошёл в местное отделение энергосбытовой компания и там написал заявление, что я снимаю старый электросчётчик,
а значит и пломбу на нём и буду устанавливать новый электросчётчик вместо него. И тут же в кабинете работникам энергосбыта я сказал, что я хочу установить
автоматический выключатель до счётчика, т.е. на вводе электричества в дом с уличной стороны и устройство защитного отключение (УЗО) после
электрического прибора учёта. На что они мне категорически запретили ставить автомат до счётчика, несмотря на мои удивления и возмущения.
В правилах (ПУЭ), и также по технике безопасности и вообще согласно нормальной логики автоматический выключатель должен стоять на самом вводе в дом электричества 220 вольт.
Пол дня я наверно в конторе энергосбыте убеждал, доказывал, спорил.
На что они мне отвечали, типа нет у нас такой информации и что если будет стоять выключатель до счётчика, то я теоретически могу подключаться к нему и воровать электроэнергию.
Как раз на пике нашего спора, в кабинет случайно зашёл ихний главный инженер, который сказал, что автоматический выключатель не только можно, но и нужно устанавливать на вводе в дом, т.е. до электросчётцика.
Кстати такие небольшие электрощитки продаются в большом ассортименте в электромагазинах.
Это я к тому, что работники энергосбыта искуственно на пустом месте создают трудности, буквально вставляют палки в колёса людям из-за свой некомпетентности, не имея информации что и как можно и нужно делать, а может и не зная или не понимая сути вопроса.
В итоге я установил автоматический выключатель до счетчика на 50 ампер на улице прямо рядом с вводом в дом 220 вольт. На 50 ампер потому что планирую выполнять сварочные работы сварочным инверторным аппаратом, который включается в розетку естественно после счётчика и ток в сети 220 вольт при сварке возможно будет теоретически подниматься до 30-40 ампер.
Поместил этот выключатель в специальный пластмассовый щиток, купленный в магазине за 150 рублей.
А внутри дома в кладовке установил элекросчётчик и после него (УЗО) устройство защитного отключения на 32 ампера. Два эти выключателя через как бы счётчик соединяются между собой проводом ВВГ 2х10 квадратов. К сварочной розетке подходит провод 2х6 квадратов, а к остальным розеткам и освещению где-то 2х2,5 а где-то 2х1,5 квадрата.
Когда все эти работы закончил, то пригласил работника энергосбыта. Он быстренько опломбировал новый электросчётчик, заклеив липкой лентой болт закручивающий крышку счётчика и автоматический выключатель на улице, точнее электрощиток с выключателем. Он тоже наклеил эту липкую специальную ленту на корпус и крышку щитка с выключателем (смотреть на картинке).
Назначение вводного автомата
Необходимость установки автоматического выключателя обуславливается защитной системой электрической проводки от перегрузки и опасности коротких замыканий. Вводный автомат блокирует вероятность полного обесточивания дома.
Входной автомат обеспечивает защиту проводов от перегрева, который может спровоцировать пожароопасную ситуацию. Причиной перегрева кабелей обычно становятся длительные нагрузки на всю электросеть объекта. Автомат защиты содержит тепловой и электромагнитный расцепитель, позволяющий предотвратить перегрев проводов. Коммутационный аппарат необходим для обесточивания здания в случае проведения ремонта или возникновения локальных аварий сети.
Виды автоматических выключателей
Автоматы для электросчетчика различают по нескольким критериям:
- по виду тока в главной цепи;
- механическое или моторное управление;
- способ монтажа: автоматы могут выдвигаться, быть стационарными или втыкаться в стену;
- по виду расцепителя: они бывают магнитными, электронными, тепловыми и прочих видов;
- корпус: может состоять из отдельных частей или быть цельным, открытым или закрытым;
- величина пропускаемого тока;
- возможность расцепления цепи электричества на расстоянии;
- защита, которая срабатывает при критических показателях напряжения.
Размеры автоматов на счетчик электроэнергии могут быть разными: предназначенными для защиты электросетей в жилых помещениях или крупных промышленных зданиях. Устанавливают в квартирах переключатели, изготовленные в России и иностранного производства.
Выключатели подразделяются на:
- дифференциальные;
- автоматические;
- устройства защитного отключения. Они предохраняют от удара током и предотвращают возгорание при повреждениях электрических кабелей.
Назначение боксов для автоматов
Пластиковые и металлические ящики выполняют ту же функцию, что и распределительные щиты – организуют работу электрооборудования, служат для электромонтажа защитных устройств. В специальной литературе можно встретить и другие наименования: бокс, коробка, щиток, панель.
Основную «начинку» для заполнения бокса составляют электроавтоматы, однако по соседству с ними могут располагаться и другие защитные устройства – УЗО и дифавтоматы.
В продаже нет изделий с предустановленным оборудованием. Низковольтные боксы продаются пустыми, а автоматические устройства защиты подбираются с учетом особенностей сети и устанавливаются согласно выбранной схеме
Большие ящики вмещают в себя индикаторы, рубильники, таймеры, дифференциальные реле. Но для оснащения сети частного дома или одной квартиры установка дополнительного оборудования необязательна.
Если кроме защитного оборудования внутри коробки устанавливается прибор учета электроэнергии, то щиток переходит из разряда распределительных в категорию учетно-распределительных
Боксы монтируют в квартирах, на этажных площадках, а также на улице, если необходимо подключение к электромагистрали частного дома. Они разнообразны по конструкции, сборке и выполняемым функциям.
