Все о сверлах для дрели и шуруповерта

Устройство и назначение электроинструмента

Все модели шуруповертов, в том числе марки Макита (Makita), Зубр, Интерскол, Метабо, Бош (Bosch), Deko, подразделяются на аккумуляторные и сетевые. Популярность первого вида объясняется их легкостью и удобством переноски. Сетевые же в отличии от аккумуляторных обладают высокой мощностью. Их часто называют дрелями, потому что ими можно закрутить крепежи, а также сверлить металл и древесину.

Конструкция шуруповерта

Внешний вид аккумуляторных и электрических шуруповертов друг от друга мало чем отличается. Разница в том, что на портативных инструментах имеется батарея, а сетевые оснащены проводом для подключения к розетке. Во внутреннем устройстве отличий больше.

Основные конструктивные детали – это:

• ударопрочный пластиковый корпус;
• патрон;
• курок для запуска, кнопка и выключатель;
• переключатель-регулятор скорости;
• трещотка (регулятор силы момента);
• реверс (переключатель режимов направления движения).

Внутри корпуса, находятся механизмы и детали, которые обеспечивают работу прибора:

• коллекторный или бесколлекторный электрический двигатель;
• шестеренчатый механизм (планетарный редуктор);
• предохранительная муфта с регулятором усилия – устройство исключает заклинивание и перегрев мотора, продлевая срок его службы.

Производители оснащают некоторые модели шуруповертов разными дополнительными функциями и возможностями:

• светодиодным дисплеем;
• индикацией заряда батареи;
• подсветкой.

Принцип работы сетевого и аккумуляторного шуруповертов одинаковый. Этими инструментами в основном делают круглые отверстия в различных материалах. Ими можно закручивать шурупы, винты, саморезы, а также открутить и другие крепежные элементы.

Для работы с шуруповертом понадобятся биты. В таких наборах, пользующихся огромным спросом, содержится множество разных видов насадок. Эти комплекты выручат в любой ситуации, потому необходимо приобрести качественный набор бит. Выпускаются разные сверла, которые предназначены для работы с различными материалами. Если предстоит работать с бетоном, то надо иметь представление, как выглядит сверло по бетону для шуруповерта. Внешне оно не отличается от обычного. Конструкция состоит из хвостовика, области резки и отвода отработанного материала. Для его изготовления используется легированная сталь повышенной прочности. Сверло по бетону можно определить по наконечнику. Он выглядит как буква «Т». Благодаря материалу и форме наконечника шуруповерт с таким сверлом легко просверливает бетонную стену.

Виды дрелей и шуруповертов

Разнообразие шуруповертов

Инструменты для монтажа / демонтажа саморезов бывают разными – в зависимости от различных критериев разделяются на виды.

• Сетевой шуруповерт обладает шнуром с вилкой, подключается к розетке (220 В), не зависит от времени эксплуатации. Он мало весит, сравнительно недорог и может длительно использоваться. Но бесполезен, когда недоступна электрическая сеть.
• Шуруповерт аккумуляторный работает на батареях, удобен в использовании, не «привязан» к сетевому электричеству. Но больше весит и дороже стоит по сравнению с предыдущим аналогом. Требует периодической зарядки.
• Бытовые модели сравнительно дешевые, но обладают малой мощностью и скудным оснащением. Используются редко; при работе нужны длительные перерывы.
• Профессиональные версии более мощные – способны без остановки работать целую смену. Они комплектуются износостойкими деталями, дороже стоят.

Разделение аппаратов идет и по особенностям использования. Купить шуруповерт можно одновременно с кабелем и аккумулятором. Доступны версии под сверла с 6-гранным хвостовиком и насадки для шлифования. Предлагаются модификации с ударной функцией и пневматическим приводом.

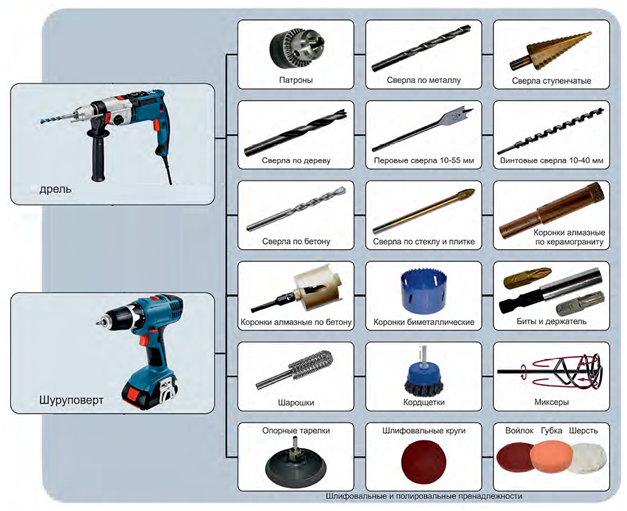

Разнообразие дрелей

Современные дрели оснащаются не только стандартными сверлами: в качестве режущей кромки используются победитовые наконечники, алмазные коронки и другие разновидности оснастки. Любые биты фиксируются 2 способами: самозажимным и с помощью ключа.

• Самозажимные инструменты оснащаются патроном, который в несколько движений фиксирует сверло. При выполнении большинства работ такая конструкция упрощает эксплуатацию и ускоряет выполнение поставленной задачи.
• Второй вариант крепления сверла осуществляется с помощью ключа: на его одном торце располагается диск с зубьями, на другом – Т-образная рукоятка. Такая версия конструкции используется редко – только в устаревших крупногабаритных моделях для обработки материала, отличающегося высокой твердостью.

В современных дрелях используются дополнительные опции. Ударная и импульсная применяется для глубинного «бурения» бетона. При работах в шахтах эксплуатируются модели с пневматическим принципом действия. Используются также версии: дрели-шуруповеты, алмазного сверления, угловые, миксеры.

Шуруповерту перерывы необходимы

Чтобы шуруповерт послужил хозяину достаточно долго, необходимо верно им пользоваться и помнить: нагружая механические части этого строительного инструмента по максимуму, не стоит рассчитывать на продолжительную и одновременно эффективную работу. Если электродвигатель трудится на максимальных оборотах, то он может перегреться и привести к неисправностям в обмотке. Специальным насадкам тоже несладко приходится: контактируя с материалами, предназначенными для обработки, они нагреваются. Оттого специалисты рекомендуют периодически устраивать перерывы, чтобы охладить сверло. С помощью воды решать данную проблему не следует: резкие перепады температурных показателей нежелательны.

Составители инструкции к инструменту предупреждают: корректировать курс вращения биты, ее частоту запрещается, если шуруповерт включен. Там, где придется применять этот аппарат, требуется достаточное освещение и устойчивая работа электросети.

Надо быть осторожным, если рядом находятся предметы с заземлением. Категорически запрещается прикасаться к ним шуруповертом, удар током никому не будет приятен. Защищая себя, человек должен бережно относиться и к инструменту. К примеру, необходимо следить, чтобы корпусу не угрожала влага.

Шуруповерт с успехом заменил не только различные виды отверток, но и гаечные, шестигранные ключи. Также этот инструмент используют вместо дрели. Для строителей с мебельщиками электрошуруповерт стал незаменимым помощником. Для него и в домашних условиях постоянно находится применение. Ассортимент на рынке представлен большим разнообразием моделей. Несмотря на распространенность шуруповертов в различных сферах деятельности, не все пользователи, особенно начинающие, знают, как нужно его эксплуатировать. Правильное использование, обслуживание и хранение электроинструмента продлят по максимуму срок его службы.

По способу питания шуруповерты делятся на две разновидности:

• сетевые, подключаемые к сетям напряжением 220 V;
• аккумуляторные, использующие энергию накопленного заряда.

Внешнее и внутренне устройство сетевых и аккумуляторных моделей практически одинаковое. В общем случае электроинструмент состоит из следующих конструктивных элементов:

• корпуса;
• патрона;
• кнопки включения;
• переключателя направления вращения электродвигателя (реверса);
• регулятора скорости (количества оборотов);
• кнопки блокировки включения;
• регулятора силы затяжки (переключателя величины крутящего момента).

Ряд моделей дополнительно оснащен подсветкой, которая конструктивно реализуется разными способами. Не у каждого изделия имеется регулятор скорости и кнопка блокировки включения. У сетевых электрошуруповертов есть шнур питания, а у аккумуляторных вместо него установлен накопитель заряда.

Корпус электроинструмента наиболее часто изготавливают из пластика, гораздо реже – из сплавов разных металлов. Для удобства обычно он состоит из 2-х половинок. Внутри корпуса находятся такие главные детали:

• электродвигатель (постоянного либо переменного тока);
• плата;
• конденсатор;
• редуктор;
• муфта.

Схема электрических соединений зависит от модели.

Электрошуруповерт может быть оснащен патронами разных типов. Наибольшее распространение получил быстрозажимной трехкулачковый вариант данной детали. Патрон также состоит из отдельных частей, которые представлены на нижеследующем фото.

Принцип работы как сетевых, так и аккумуляторных шуруповертов один и тот же. Он заключается в том, что электрическая энергия приводит во вращение электродвигатель. Через редуктор и вал передается от мотора усилие и скорость к закрепленной в патроне насадке. Она уже сверлит отверстие либо вкручивает или выкручивает крепеж. Особенностью процесса является то, что электродвигатель у сетевых моделей работает на переменном напряжении 220 V, а у аккумуляторных – на постоянном, величина которого может находиться в диапазоне от 3,5 V до 36 V.

Почему выпадает сверло

К основным причинам выпадения режущего элемента из шуруповерта относят недостаточную, неправильную затяжку патрона, чрезмерное загрязнение зажимных кулачков грязью или пылью, а также их естественное изнашивание. При нагрузке крепление ослабляется, насадка начинает сильно колебаться, нередко выпадает. В последнем случае потребуется замена старого держателя оснастки на новый.

В ключевом патроне затягивать сверло нужно ключом равномерно в каждом из 3 пазов, иначе держатель будет постепенно раскручиваться, что и приведет к выпадению режущего элемента. Если не получается хорошо затянуть, то патрон рекомендуют смазать специальной жидкостью.

Как разобрать патрон шуруповерта

Иногда требуется разборка патрона.

Чтобы проделать эту операцию, нужно в основании снять заглушку.

Пластиковую деталь достаточно поддеть ножом.

Металлическую можно выбить тяжелым предметом ударом по основанию зажимной гильзы.

Процесс следующий:

• берут крупный болт и вставляют его в цилиндр, после чего слегка центрируют небольшим зажимом кулачков; при этом головка болта выступает на пару сантиметров над гильзой;
• бьют молотком по болту.

После этого остается самая интересная часть – разборка непосредственно цилиндра.

Необходимо разделить его на составные части – рукав, основание, шайбу, подшипник и гайку.

Конструкция может быть несколько иной, но в целом деталь состоит из этих элементов.

В редких случаях разобрать цилиндр без повреждения и возможности собрать обратно в том же виде нельзя.

Но если конструкция предполагает такую возможность, то можно воспользоваться следующим способом.

Инструкция, как разобрать патрон самым простым и эффективным способом – с использованием перфоратора:

• в перфоратор вставляют какой-нибудь переходник; роль последнего может сыграть, например, сломанное сверло диаметром 10-12 мм;
• на переходник надевают патрон тыльной стороной – той, которая противоположна кулачкам;
• убирают кулачки и упирают цилиндр в твердую поверхность, но обязательно через амортизирующий буфер (резина, пенопласт и т. п.);
• включают перфоратор в ударном режиме.

Благодаря вибрации разбираем патрон за считанные секунды.

В результате манипуляций с цилиндра слетает рукав, обнажая прочие детали.

После чистки элементы легко собираются обратно.

Важно не перепутать местами кулачки – хотя они похожи, в процессе работы инструмента детали притираются, и требуют правильной сборки

Некоторые сложные конструкции требуют распиливания муфты.

После профилактических или ремонтных работ половинки собирают с помощью кустарной «шины».

Но в большинстве случаев указанный метод – с использованием ударной дрели или перфоратора – работает.

Отличие бура от сверла

Когда известно устройство бура по бетону для перфоратора, не трудно отличить его со сверлом для дрели. Однако многие новички при выборе затрудняются выбрать нужную насадку под свою модель инструмента. Для начала нужно решить, каким типом инструмента запланировано проведение работ. Если это дрель с ударной опцией, тогда и покупать нужно насадку в виде сверла для бетона. Если это перфоратор, тогда выбирать нужно буры. При покупке новички говорят, что нужно сверло по бетону, а продавец задает вопрос, для какого инструмента оно необходимо — дрель или перфоратор.

Разберемся, чем же отличается сверло от бура, чтобы знать, что ответить продавцу. Итак, различаются рассматриваемые модели, прежде всего, по их назначению. Бур предназначен для перфоратора, а сверла для дрелей. Однако это отличие нельзя назвать аргументом, так как известны случаи применения бура, закрепленного в патроне дрели, а также сверла, установленного при помощи переходника в патроне инструмента. Отсюда получается, что сверло по бетону для перфоратора применяется, но при условии, что это маломощный инструмент, иначе насадка не выдержит больших нагрузок.Буры для перфоратора отличаются от сверл для дрели следующими критериями:

1. Конструкция хвостовой части — на насадке это цилиндрическое основание диаметром 10 мм и 18 мм с соответствующими выемками, а на сверлах такие пазы отсутствуют. Кроме того, диаметр хвостовика сверла соответствует размеру рабочей части
2. Диаметры рабочей части — просверлить бетон дрелью можно только с максимальным диаметром отверстия до 14 мм, в то время как в перфоратор ставится насадка диаметром до 32 мм и даже 55 мм для профессиональных бочковых перфораторов с патроном типа sds-max. Для получения больших диаметров отверстий, применяются специальные коронки по бетону
3. Ударная способность — зная главное визуальное отличие, перейдем к второстепенным факторам. Сверла обладают меньшей производительностью, чем рассматриваемые устройства, что связано с их прочностью. Бур рассчитан на длительные работы под ударной нагрузкой, а сверло предназначено только для кратковременных бурений бетона. Если установить сверло по бетону в патрон перфоратора, то при продолжительных нагрузках оно сломается

Сверло и бур отличие

Еще нужно учитывать такое отличие, как длина рабочей части насадки. Сверла по бетону для дрели выпускаются с максимальной длиной в 300 мм, а буры бывают настолько длинными, что их расстояние достигает 1 метра. Это связано с тем, что перфораторы имеют большой запас мощности, а также обладают высокими показателями создания ударных действий. В дрелях используются электродвигатели малой мощности, которые если и подходят для долбления бетона, то исключительно при непродолжительном применении.

Это интересно! Если использовать дрель для сверления бетона часто, то итог такой работы обернется в виде выхода из строя электродвигателя. Обычно страдает обмотка якоря, но может сгореть и статор.

Если планируется выполнять бурение бетона, кирпича, шлакоблока, железобетона, а также мрамора или гранитных плит, тогда понадобится не только мощный электрический агрегат, но еще и качественная насадка к нему. Если нужно купить бур по бетону для перфоратора, тогда выбирайте модели известных производителей, которые дорожат своим брендом, и выпускают качественную продукцию. Купить же буры можно не только в ближайших строительных магазинах, но и в интернете.

Кроме обычных насадок, которые имеют схожесть со сверлом, различают также проломные буры. Это разновидность сменных элементов для перфораторов, основное назначение которых заключается в проделывании сквозных отверстий для прокладки коммуникаций. Они выпускаются таких размеров от 45 до 80 мм.

Теперь покупая насадку, надо правильно говорить, что вам необходимо бур или сверло. Если вы говорите, что вам требуется сверло по бетону, а продавец переспрашивает вас. Это значит, что он не уверен, что вы знаете, в чем отличие сверла и бура. Поэтому лишний раз не помешает дополнить «сверло по бетону для дрели».

https://youtube.com/watch?v=DWtHfhs7mvk%3F

Что делать, если сверло застряло

Застряло сверло

Обычно изъятие сверла из патрона не составляет особенных проблем. Например, в ключевом патроне достаточно ключ повернуть против часовой стрелки. В быстрозажимном патроне все действия происходят также просто. Для этого муфта крутится против часовой стрелки. По такому принципу вытаскиваются сверла из других видов патронов. Но как быть, если сверло прочно засело в патроне? Чаще всего такая проблема может возникнуть с быстрозажимными патронами. Для извлечения сверла потребуются большие усилия.

Например, дрель можно зажать в левой руке и вскользь ударить по нижней части патрона внутренней стороной ладони. Обычно после таких действий сверло легко вынимается.

Если патрон металлический, то также можно слегка постучать по патрону молотком. Постукивать необходимо до тех пор, пока хвостик не появится из патрона. Если и так не получается, то можно воспользоваться газовым ключом.

Бывают и другие случаи, когда сверло застревает в стене. В таком случае сверло прокручивается в патроне. Для его изъятия потребуется навесу разжать патрон и удалить сверло из стены.

Замена режущего инструмента

«Хвост» дрели-отвертки фиксируется в патроне. Он выпускается в разных размерах, как и вложения. Если режущий инструмент установлен некорректно, отвертка может разрушить рабочий процесс и разрушить ваше здоровье. К примеру, за счет «неправильного» сверла можно получить отверстия различного размера с покоробленной поверхностью. Острый элемент повлечет суровые травмы, когда он «покинет» картридж.

Большинство современных отверток имеют челюстные патроны. Они состоят из цилиндрического корпуса, гильзы и кулачков. Когда втулка крутится по часовой стрелке, кулачки сразу жмут на дрель.

Процесс его подмены обычный, но имеет ряд личных особенностей. Весь процесс можно описать так:

• Нужно избрать нужную насадку (долото) для сверла;
• Тогда необходимо взять режущий инструмент и установить его в центре патрона (меж открытыми «кулачками»);
• После чего его следует зафиксировать, повернув втулку по часовой стрелке (при помощи картриджа типа ключа, ключ устанавливается в углубление)
• Закрутить рукав, пока крепление не будет закреплено.

Поменять сверло легко, но поначалу необходимо вынуть предварительное. Существуют следующие варианты развития ситуации:

• Стандартное снятия сверла (патрон не поврежден)
• Вытягивания сверла при отсутствии ключа;
• Удаления застрявшего режущего элемента.

Если отвертка работает должным образом, проблем при замене ее рабочего инструмента не должно возникнуть. Операция простая. Для этого возьмите ключ, созданный для разрыхления картриджа, и воткнуть его в углубление. Скручивайте против часовой стрелки. Размотки осуществляется за счет особых зубов, которые есть на предметах. Также еще есть один вариант снятия сверла. Для этого включите режим изнанки на отвертке, удерживайте наружный корпус картриджа и нажмите кнопку «пуск». Таким макаром сверло можно просто отпустить.

Если специального ключа нет, сверло можно снять с помощью отвертки Phillips или гвоздя. Его необходимо воткнуть в углубление на патроне и половину зафиксировать. Закручиваем обратную часть картриджа вручную. Но если такое размотки не срабатывает, то мы берем газовый ключ либо тиски. Эти инструменты посодействуют усилить вращения картриджа. Если прошлые варианты извлечения сверла провалились, то следует прибегнуть к «тяжелой артиллерии». В неких случаях наружные повреждения затрудняют достать сверло. В этой ситуации необходимо расслабить «кулачки» при помощи газовых ключей и порока. Мы на сто процентов зажимаем картридж при помощи кнопок и обращаем (откручиваем).

Радикальным вариантом в наиболее безнадежной ситуации будет скручивания картриджа с отвертки. Для этого необходимо сжать его в тиски и силой вышибить режущий инструмент изнутри при помощи перфоратора. Естественно, после таковой процедуры отвертку необходимо взять на ремонт. Подводя итоги, необходимо отметить, что процедура вставки сверла в отвертку довольно ординарна и с этим управится даже тот, кто никогда этого не делал. Главное в этом процессе. Следовать советам.

О том, как воткнуть дрель в отвертку, смотрите ниже.

Принципы выбора

При выборе нужно учитывать:

• цвет изделия;
• назначение оснастки;
• качество заточки;
• симметрию резцов;
• материал оснастки, тип защитного покрытия.

Сверла разного типа (Фото: Instagram / koleso_ast)

Преимущества и недостатки

Преимущества:

• возможность выполнения разных технологических операций;
• прочность, надежность, долговечность;
• невысокая цена.

Производители и цены

Производители:

• Bosch;
• Haisser;
• Ruko.

Буравчики с обозначением СССР считаются самыми надежными, долговечными. Цена классического сверла с маркировкой HSS — 500 рублей.

Сверло марки Bosch (Фото: Instagram / sergei.wood_man)

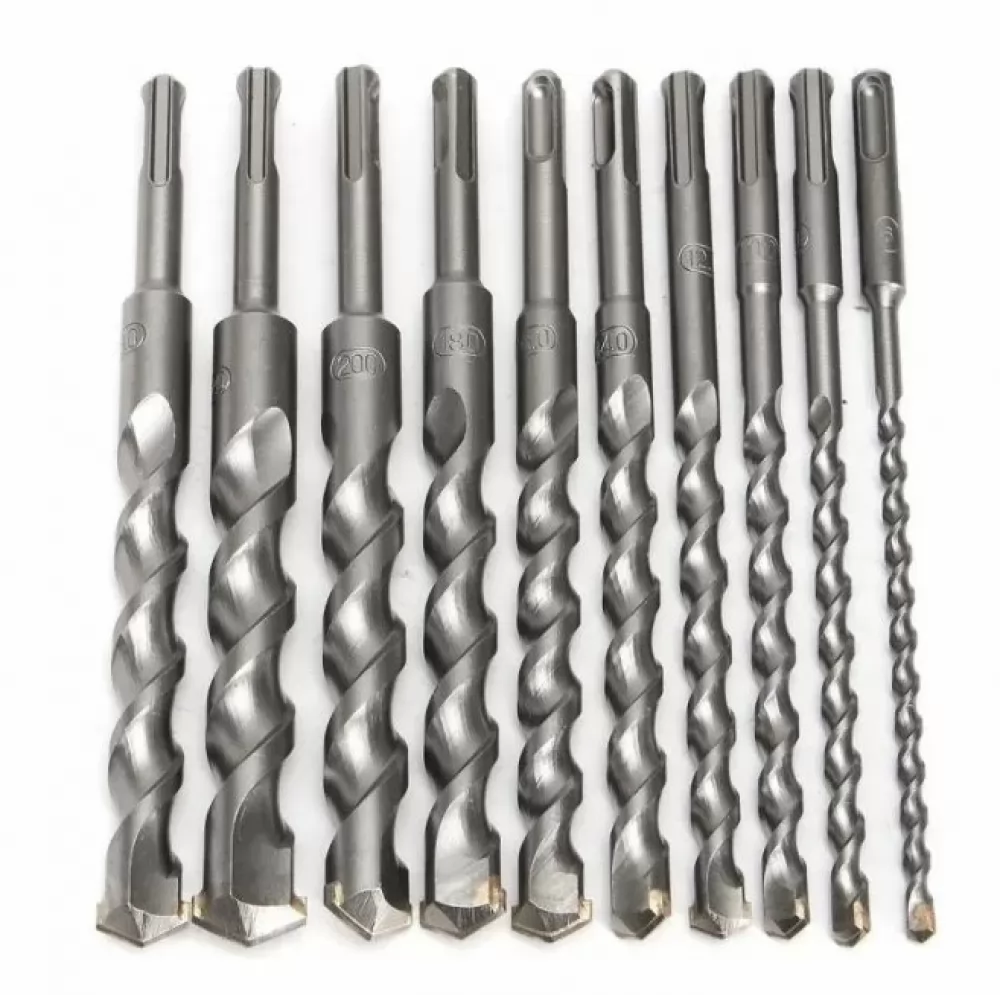

Что представляют собой сверла по бетону, их разновидности

Сверла по бетону имеют особые напайки из очень прочного сплава, по степени твердости приближенного к алмазу. Он называется «победит». Победитовое сверло по бетону на сегодняшний день является самым прочным и не имеет аналогов по данному параметру.

Сверла по бетону делятся на:

• сверло по бетону для дрели, имеет хвостовик в виде цилиндра или многогранника;
• сверло по бетону для перфоратора, имеет хвостовик в виде цилиндра и пометку SDS-plus или SDS-max.

Если во время строительных работ пользоваться дрелью и сверлами для нее, то просверлить такие твердые материалы как, например, железобетон не получится. Для этого существует инструмент перфоратор и сверло по бетону ударное. Его обычно называют буром по бетону. Буры бывают трех видов:

• шнековые – позволяют делать глубокие отверстия;
• спиралевидные – позволяют делать большие отверстия;
• пологие – позволяют делать проходы малого размера и глубины.

Такие сверла защелкиваются в патроне привода, для этого они имеют утолщение на конце. Данный инструмент предназначен для профессионального использования. С его помощью получают отверстия от 4 мм до 3 см.

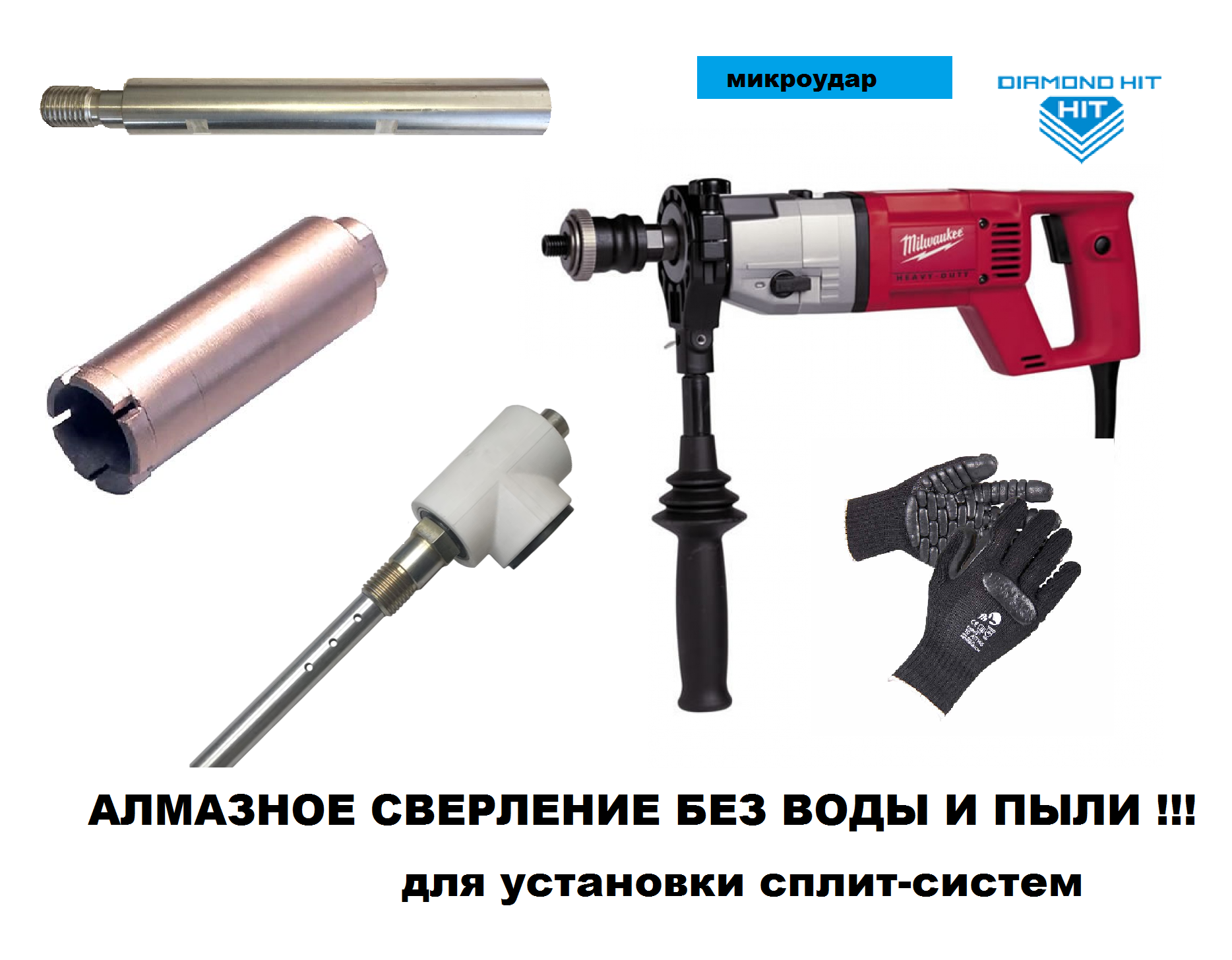

В случае если нужно проделать более крупное отверстие, применяют сверло корончатое по бетону. Оно позволяет получать углубления до 12 см в особо прочных материалах. Корончатое сверло бывает:

• алмазное – трубка или коронка, закрепленная на стержне, по краям которой присутствует алмазное напыление;
• победитовое – насадка, имеющая такое же строение, как и вышеописанный вариант, только вместо алмазного напыления -мелкие победитовые зубцы.

Корончатые сверла приходят на помощь тогда, когда необходимо сделать углубление для розетки или выключателя, провести коммуникации и т.д.

Ответ на вопрос, «Каким сверлом сверлить бетон?», зависит также от того, какая нужна глубина и ширина отверстия.

Буры по бетону в зависимости от диаметра имеют следующую длину:

• диаметр 4 мм – длина 50 мм;
• диаметр 5 мм – длина 100 мм;
• диаметр 6 мм – длина 150 мм;
• диаметр 8 мм – длина 250 мм;
• диаметр 10 мм – длина 540 мм;
• диаметр 12 мм и больше – длина до 1000 мм.

Как видно из списка, сверло по бетону длинное имеет большой диаметр, т.к. тонкое просто не выдержит и сломается во время работы.

Виды фрезерных насадок по дереву для электродрели

Немного об устройстве дрели и установке сверла

Стандартная дрель включает:

• кабель от сети;
• кнопку включения;
• провода конденсатора;
• реверсивную систему;
• щётки с пружинами;
• якорь;
• статор;
• редуктор с патроном;
• подшипники;
• ключи;
• винты.

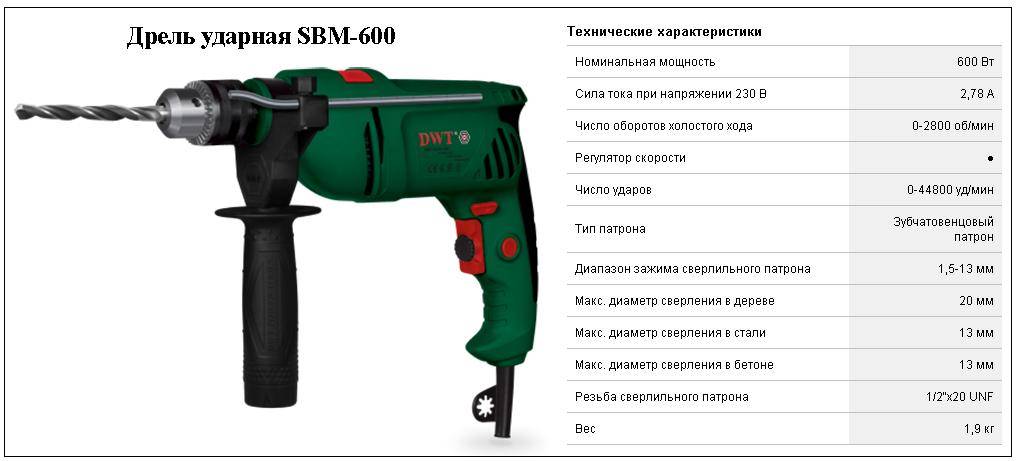

Устройство ударной дрели

При правильной установке сверла увеличивается качество и безопасность работ. Если слабо затянуть насадку, есть риск вылета сверла и получения травм. Рекомендуется погружать насадку до упора и зажимать её специальным ключом.

Перед тем, как дрелью сверлить бетон, рекомендуется проверить, крепление сверла в центре по оси. Если произойдёт малейшее смещение, отверстие получится слишком широким, есть риск поломки стержня или вылета из патрона.

Перед началом работ следует проверить наличие загрязнения на сверле. Для очистки свёрл лучше использовать ветошь. Просверлить бетон проще всего за один раз сильным нажатием на рукоятку.
