Воздушный ресивер для компрессора

1Что такое воздушный ресивер и для чего он нужен?

1Что такое воздушный ресивер и для чего он нужен?

Воздушный ресивер или воздухосборник

– специальный резервуар для временного хранения сжатого газа в период пиковых нагрузок перед дальнейшей его подготовкой (фильтрация, осушение) или непосредственно перед использованием.Теоретически, пневматическая система может работать без воздухосборника. Например, на производствах, где не требуется постоянная и стабильная подача рабочей среды. В таких случаях будет обязательным применение фильтров и осушителей, иначе компрессорная установка быстро выйдет из строя. В процессе включения и выключения компрессора неизменно возникает определенное количество циклов нагрузки и разгрузки аппарата. Циклы напрямую зависят от изменения потребности в сжатом воздухе на каждом предприятии, например, при одновременном подключении нескольких потребителей к одной пневмосети. Как результат, возникают перепады давлений, пульсации воздуха, и компрессор начинает работать более интенсивно при повышенных нагрузках. Чтобы предотвратить такие явления, воздух после сжатия необходимо «сбрасывать» в специальные емкости, чтобы стабилизировать давление в пневмосети.

Отсюда вытекает вторая важная функция воздухосборников – они помогают стабилизировать управление компрессором, исключая колебания давления в системе и короткие циклы «включения-выключения».

Другие важные функции ресивера:

  • Дополнительное охлаждение рабочей среды и осушение от конденсата. Когда после сжатия воздух попадает в ресивер, происходит его естественное охлаждение, при котором конденсат оседает на стенки ресивера и стекает вниз. Таким образом, ресивер работает, как второй осушитель.
  • Защита оборудования от коррозии. За счет образования и накопления конденсата в ресивере, трубопровод и другие аппараты пневмосети более защищены от коррозии из-за влаги.
  • Накопление сжатого воздуха в ресивере позволяет сократить количество циклов включения/выключения компрессора и обеспечить равномерную подачу газа потребителю.
  • Снижение пульсаций воздуха и вибрации двигателя. Уменьшение вибрации приводит к снижению уровня шумового «загрязнения» рабочего помещения, и позволяет дольше сохранить основание пола без разрушений.
  • Предотвращение сбоев в производственном процессе.
  • Нейтрализация завихрений рабочей среды, возникающих вследствие изменения давления и температур.
  • Дополнительное очищение сжатого воздуха. Крупные сухие частицы задерживаются вместе с конденсатом и затем выводятся наружу.
  • Снижение общепроизводственных затрат на осушение и очистку сжатого воздуха.

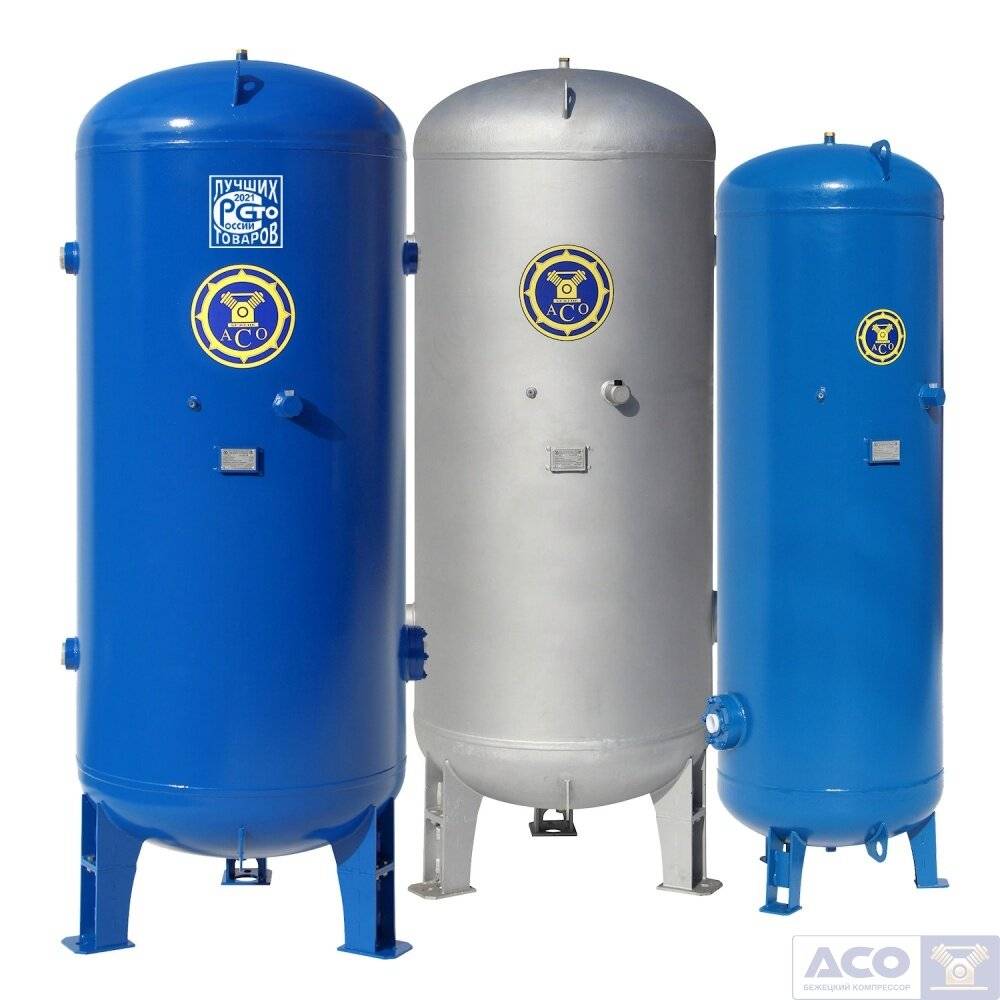

Ресивер может поставляться, как отдельный аппарат (Рисунок 2):

Либо поставляться уже в комплекте с компрессором. Такая комплектация предназначена для помещений с ограниченной площадью или для небольших производственных задач, где не требуется накопление больших объемов сжатого газа (Рисунок 3):

Либо поставляться уже в комплекте с компрессором. Такая комплектация предназначена для помещений с ограниченной площадью или для небольших производственных задач, где не требуется накопление больших объемов сжатого газа (Рисунок 3):

Компрессоры со встроенным ресивером обладают компактными размерами, высокой надежностью, низким уровнем шума и вибраций. С их помощью можно рационально использовать производственную площадь. Чаще всего такая комплектация встречается у компрессоров с мощностью до 26 кВт.

Как ресиверы влияют на эффективность производственного процесса?

Использование ресивера в пневматической сети позволяет повысить эффективность работы всего оборудования. Происходит это из-за того, что воздухосборники:

  1. Снижают давление на компрессор. Воздухосборник снижает критические показатели давления. Это увеличивает эффективность оборудования, так как повышение давления на каждые 0,29 кПа приводит к потере 1% энергии, и повышению нагрузок на двигатель.
  2. Снижают количество рабочих циклов «включение/выключение», тем самым практически полностью исключаются потери сжатого воздуха при разгрузке компрессора во время продувки системы.
  3. Снижают нагрузку на осушитель. За счет образования конденсата, который отводится через специальный кран в ресивере, воздух поступает в осушитель без посторонних вкраплений и почти полностью сухой. Благодаря этому снижается нагрузка на осушитель.

Цена по запросу

Запросить КП

Написать на почту

Предлагаем ресиверы с давлением 10-16-40 бар и объемом бака от 3 до 900 литров. Всегда в наличии ресиверы объемом 250-500-900 литров. Перейти в раздел >>>

Теги

Компрессоры поВинтовые компрессоры Поршневые компрессоры Передвижные компрессоры Спиральные компрессоры Взрывозащищенные компрессоры Компрессорное оборудованиевоздушного компрессора Винтовые компрессоры Поршневые компрессоры подачи сжатого воздухаэтого сжатый газ

безмасляныеremezaинструментомcopcoстатьиэксплуатациивопросчастиклапанназначениевыборестанкикомпаниисерииприменениепроизводительностибаллонмодельосновнымипараметровпневматическиезапчастейрукаминазадквтбежецкийаппаратывинтовыхбаргазовогоabacисточникгенераторыпродуктовatlasмашины

Как подобрать оптимальные параметры ресивера?

Кроме вместимости, ресивер для компрессора характеризуется также:

  1. Предельными значениями влажности воздуха.
  2. Условиями эксплуатации (допускается перепад внешних температур окружающего воздуха -15…+40ºС и относительная влажность не более 75…80%).
  3. Требованиями к месту установки (вдали от источников тепла, горючих и взрывоопасных материалов, а также в атмосфере загрязнённого механическими частицами воздуха – пример, вблизи циркулярных пил).

Требованиями ПБ 03-576-03 (правил устройства и безопасной эксплуатации сосудов, работающих под давлением) запрещается также эксплуатация ресиверов, которые не прошли поверку работоспособности стенок резервуара, а также имеющих внешние дефекты поверхности – трещины, вмятины, следы атмосферной коррозии.

Выбор характеристик ресивера для компрессора производят так. Устанавливают требуемый расход сжатого воздуха, продолжительность его потребления, минимальное и максимальное значения давления. Далее, воспользовавшись стандартными таблицами онлайн-расчёта (например, https://www.kaeser.ru/Online_Services/Toolbox/Air_receiver_sizes/default.asp) определяют искомый параметр. Например, при исходных данных расхода воздуха 0,1 м 3 /мин, продолжительности пиковой нагрузки при работе 5 мин, допустимым перепадом давлений минимум/максимум 3/4 ат, оптимальный объём бака ресивера составит 500 л.

Данный способ ориентирован на время, которое потребуется для полного опустошения ресивера. Существует и упрощённая, табличная методика, которая соотносит объём ресивера с потребляемой мощностью компрессора. Используемые на практике соотношения таковы:

  • Для компрессора мощностью до 5 кВт – до 100 л;
  • Для компрессора мощностью до 10 кВт – до 300 л;
  • Для компрессора мощностью до 20 кВт – до 550 л.

Промежуточные значения рекомендуется получать интерполированием. Имеются также и экспериментальные зависимости. Например, ёмкость резервуара ресивера не может быть меньше, чем производительность компрессора за 8 секунд его непрерывной работы. В частности, при расходе воздуха компрессором в 400 л/мин объём бака составит, не менее:

V = (400×8)/60 = 53,33 (л)

Регламентные работы перед запуском компрессора

Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:

  • проверить плотность и надёжность всех соединений;
  • осмотреть визуально шланги и трубки на предмет трещин или разрывов.

Такие проблемы нередки, когда шкив задевает шлангФОТО: sharx.org

После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.

Этот манометр позволяет регулировать давлениеФОТО: бигсклад.рфА такой потребует установки дополнительного регулятораФОТО: conrad.ru

Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.

Принципиальная схема работы

В общем случае работу ресивера можно описать следующим образом.

  1. При помощи входного патрубка воздух из компрессора подается в бак, где и накапливается до достижения необходимой величины рабочего давления.
  2. В процессе накопления воздух охлаждается, в результате чего на дне бака скапливается конденсат — таким образом осуществляется дополнительное осушение рабочей среды, что способствует уменьшению влияния коррозии на все элементы системы. Сливают конденсат, который собирается на дне бака, через специальный краник.
  3. При достижении необходимой величины давления сжатый воздух поступает в выходной трубопровод и по нему подается на подключенный пневмоинструмент.

Назначение воздухосборника или зачем нужен ресивер в компрессоре?

Среди всех типов установок, предназначенных для сжатия различных сред, наибольшее распространение получили поршневые и винтовые агрегаты. Первые сжимают воздух за счет возвратно-поступательного движения поршня. При этом в цилиндре попеременно возникает то разряжение, то повышение давления. Как следствие, в случае прямого подключения, в пневмосистеме предприятия возникает пульсация. При эксплуатации винтовых агрегатов этот эффект выражен не столь явно, но тоже присутствует.

Вместе с тем отметим, что значительная часть пневмооборудования чувствительна к качеству подачи сжатого воздуха, поэтому при постоянной пульсации в системе быстро выходит из строя. Решением проблемы стало применение воздухосборников, которые гасят помпаж и обеспечивают стабильное снабжение инструмента сжатым воздухом. Впрочем, выравнивание давления — это важный, но не единственный ответ на вопрос о том, для чего нужен ресивер в компрессоре. Помимо этого резервуары решают и другие задачи, в том числе:

Накопление воздуха. С помощью воздухосборника можно устранить проблему пиковых нагрузок, которые возникают на предприятии при одновременном подключении большого числа потребителей. Без использования ресивера такая задача решается только заменой компрессора на более мощную модель, что чаще всего нецелесообразно из-за высокой стоимости агрегатов. Дополнительное охлаждение и очистка от конденсата. В соответствии с законами физики, при сжатии температура рабочей среды повышается. После того как воздух попадает в пневмосистему предприятия, он снова остывает. При этом содержащаяся в нем влага выпадает в виде конденсата. Это ведет к коррозии металла и повреждению оборудования. Ресивер решает и эту проблему. Его встраивают между компрессором и потребителями. Снижение температуры рабочей среды и выпадение конденсата происходит именно в воздухосборнике, как следствие, оборудование надежно защищено от влаги. Последнюю, кстати, удаляют из ресивера через специальный сливной кран. Снижение вибрации. И бензиновые, и дизельные двигатели внутреннего сгорания, равно как и электрические моторы, вибрируют при работе

При этом важно отметить, что увеличение вибрации ведет к росту уровня шумового загрязнения помещения, а также к разрушению основания, на котором установлен агрегат. Применение воздухонакопителя объемом 500 и более литров позволяет значительно сократить вибрацию двигателя

Мы перечислили основные ответы на вопрос о том, зачем нужен ресивер в компрессоре

Что же касается других значимых функций воздушного резервуара, то к их числу можно отнести:

Мы перечислили основные ответы на вопрос о том, зачем нужен ресивер в компрессоре. Что же касается других значимых функций воздушного резервуара, то к их числу можно отнести:

  • дополнительную очистку рабочей среды от пыли и других загрязнений;
  • повышение энергоэффективности оборудования;
  • сокращение циклов включения/выключения компрессора;
  • снижение затрат на охлаждение сжатого воздуха;
  • нейтрализация завихрений, которые образуются при нагнетании газа.

Как видите, воздушные ресиверы решают множество задач, связанных с обеспечением стабильной работы потребителей. Практика показывает, что во многих случаях нормальная работа предприятия невозможна без использования воздухонакопителей. А там, где без них можно обойтись, установка ресивера сокращает эксплуатационные затраты, продлевает срок службы оборудования, повышает эффективность техники.

Обратите внимание! Рассказывая, зачем нужен ресивер в компрессоре, мы не преследовали рекламных целей. Главная задача этой статьи состоит в том, чтобы предоставить вам максимально подробную информацию о воздухонакопителях. Купить ресивер для компрессора или нет? Каждый пользователь самостоятельно принимает это решение

Купить ресивер для компрессора или нет? Каждый пользователь самостоятельно принимает это решение

Со своей стороны мы готовы проконсультировать вас по всем вопросам. Если после прочтения материала остались неясности, свяжитесь с нашими специалистами для получения дополнительных сведений или помощи в выборе ресивера

Купить ресивер для компрессора или нет? Каждый пользователь самостоятельно принимает это решение. Со своей стороны мы готовы проконсультировать вас по всем вопросам. Если после прочтения материала остались неясности, свяжитесь с нашими специалистами для получения дополнительных сведений или помощи в выборе ресивера.

Подготовлено: Дмитрий Запорожцев

Обзор компрессоров для краскопульта

Краскопульт является одним из самых эффективных пневмоинструментов, предназначенных для проведения покрасочных работ в больших объемах. Использование краскопульта пневматического распыления позволяет получить на окрашиваемой поверхности более ровный и однородный слой краски, что говорит о более высоком качестве исполнения. Для обеспечения эффективной работы данного пневмоинструмента требуется компрессор для краскопульта, который предназначен для обеспечения его энергией сжатого воздуха.

Выбирая компрессор для краскопульта, следует учесть следующие важные критерии его использования:

  1. Количество краскопультов, которые будут одновременно подключены к компрессору. Именно от количества используемого пневмоинструмента зависит максимальная мощность приобретаемого компрессора.
  2. Параметры напряжения сети. В зависимости от того, какое будет напряжение – 220 или 380 В, выбирается однофазный или трехфазный компрессор.
  3. Удельный расход сжатого воздуха, требуемый для нормальной работы краскопульта. Этот параметр обычно указывается в техническом паспорте краскопульта. Большинству моделей требуется 150 литров сжатого воздуха в минуту. Для них прекрасно подойдет компрессор для краскопульта итальянского производителя ABAC – модель Pole Position 241. Однако встречаются краскопульты, расходующие 200 и 300 литров сжатого воздуха в минуту. Такой инструмент может работать с компрессором того же производителя – ABAC B3800B.

Нужна или не нужна воздухоподготовка

Нередко при проведении покрасочных работ встает проблема воздухоподготовки. Сжатый воздух, выходящий из компрессора, может содержать пары масла, воды и твердые частицы. Когда речь идет о простой покраске поверхности и простом недорогостоящем краскопульте, нет необходимости в специальной предварительной подготовки воздуха. Зачастую купить новый краскопульт вместо вышедшего из строя из-за попадания в него воды, масла или других частиц предпочтительнее, чем тратиться на осушитель для сжатого воздуха и фильтры.

Однако если требуется высокое качество покраски и при этом используется дорогой пневмоинструмент, следует обязательно позаботиться об очистке используемого сжатого воздуха, который поставляет компрессор для краскопульта. В этом случае целесообразно приобрести осушитель, который поможет избежать поломок дорогостоящего пневмоинструмента и случайного попадания на окрашиваемую поверхность пара и частиц масла, способных повлиять на конечный результат покраски. Осушитель сжатого воздуха выбирается в зависимости от производительности используемого компрессора.

Оптимальный выбор оборудования

Компания Пневмотехника поставляет компрессорное оборудование на российский рынок с 1995 года. Опираясь на наш многолетний опыт работы, мы можем рекомендовать вам отличный вариант для обеспечения работы вашего покрасочного пневмоинструмента – компрессор для краскопульта одного из лучших европейских производителей – итальянской компании ABAC. Доступная цена, высокое качество и надежность компрессорного оборудования данного производителя обусловливают его популярность на российском и мировом рынке.

Наша компания является официальным представителем фирмы ABAC и поэтому может предложить вам оптимально низкие цены на любые модели компрессорного оборудования ABAC. Кроме того, компания Пневмотехника имеет в продаже оригинальные запчасти и расходные материалы для данных компрессоров, поставляемые прямо с завода-изготовителя, использование которых гарантирует эффективную и надежную работу оборудования в течение длительного времени. Наши специалисты также производят обслуживание и ремонт компрессоров ABAC.

2Когда необходимо сливать конденсат из ресивера?

Как было рассмотрено выше, в процессе прохождения сжатого воздуха через воздухосборник, неизменно скапливается конденсат. Влага образуется на внутренних стенках ресивера и стекает на днище аппарата. Если не удалять воду, образуются наросты, коррозия, которые нарушают целостность конструкции и могут вывести систему из строя.

Если пневмосеть работает при полной нагрузке, необходимо отводить конденсат не реже 1 раза каждые 24 часа работы, и даже чаще. Чтобы обеспечить нормальную работу оборудования и добиться лучших результатов по отведению конденсата, рекомендуется поставить поплавковый дренажный клапан с таймером или электронный клапан.

Как подобрать оптимальные параметры ресивера

Как и всякое техническое изделие, ресивер обладает рядом технических параметров. Среди них такие как:

  1. Объем, л.
  2. Влажностью.
  3. Параметрами эксплуатации, то есть предельными значениями влажности, температуры.
  4. Характеристиками места установки компрессорного агрегата. Его нужно монтировать на удалении от источников тепла, пожаро — и взрывоопасных веществ. Нежелательно наличие в воздухе присутствия посторонних частиц в воздухе, например, на заготовительных участках.

Правила безопасности гласят о том, недопустимо использование ресиверов, не прошедших соответствующую проверку, на поверхности которых присутствуют механические повреждения виде трещин, следов действия коррозии.

Подбор ресивера осуществляют на основании довольно простого расчета:

  1. Определяют необходимый расход воздушной смеси, длительность расхода, предельные значение рабочего давления.
  2. Применяя специальные расчетные таблицы, они существуют и в бумажном виде, и в виде интернет приложений. Например, при производительности 0,1 кубометра в минуту, длительности предельной нагрузки 5 минут и в пределах напора 3/4 (мин/мах), объем ресивера составит порядка 500 литров.

Такой способ расчета ориентирован на время, которое необходимо для полного опустошения емкости.

Существует и другая методика, основанная на соотношении объема сосуда и мощности воздушного компрессора. В практической деятельности используют следующие соотношения:

  1. Мощность 5 кВт, объем мах – 100 л.
  2. Мощность 10 кВт, объем мах – 300 л.
  3. Мощность 20 кВт, объем мах — 550 л.

Существуют и экспериментальные зависимости, например, объем ресивера не может быть меньше, чем количество воздуха, которое может выработать компрессор на 8 секунд работы. Например, расход составляет 400 литров в минуту, соответственно, объем мака должен быть не менее 53 л.

Здесь можно подобрать и купить воздушные ресиверы для компрессоров.

Какие бывают типы компрессоров?

Во всем многообразии компрессоров, они делятся на несколько характеристик по принципу работы, итак:

Поршневой компрессор — принцип работы аналогичен двигателю внутреннего сгорания, где воздух накачивается за счет движения поршня на шатунном механизме. Большинство бытовых и полупрофессиональных компрессоров являются поршневыми компрессорами. Как правило, компрессор для автомойки, небольшой СТО, шиномонтажа выбирается именно поршневой.

Винтовой компрессор — принцип работы, грубо можно сравнить с мясорубкой, где лопасти винта работают в камере с минимальным зазором, таким образом нагнетая воздух. Эта категория относится к дорогостоящим профессиональным (промышленным) компрессорам. У них значительно выше ресурс, производительность, ниже уровень шума. Винтовые компрессоры, как правило применяются на крупных СТО, где большое количество потребителей сжатого воздуха, или же в промышленности.

Масляные и безмасляные.

В масляных компрессорах присутствует картер со смазывающей жидкостью, которая увеличивает ресурс работы двигателя, а так же оказывает смазывающее воздействие в непосредственном потребителе, будь то гайковерт, ударный гайковерт, шлифовальная, полировальная машинка, шуруповерт и т.д. Этот же эффект негативно сказывается при использовании покрасочного пистолета, когда частички масла могут попадать в покрасочный пистолет и снижать качество покраски (решается установкой дополнительных фильтров в пневмо-магистрали перед краскопультом). Соответственно, как любое оборудование с использованием масла — данный тип компрессоров требует дополнительного ухода, контроля и своевременной замены масла. Большинство применяемых на автомойке или СТО компрессоров являются масляными.

Безмасляные компрессора, проще в обслуживании и применяются, как правило для личных нужд в гаражах, или же для хобби. Ресурс безмасляных компрессоров, как правило, в 2-3 раза ниже масляных и режим эксплуатации предполагает использование компрессора не более 10-15 минут в час.

С прямой передачей (коаксиальные), с ременной передачей.

Небольшие компрессоры малой производительности, до 400 л/мин, как правило бывают с прямой предачей, т.е. вал поршней расположен непосредственно на валу электродвигателя, и частота вращения двигателя равна частоте вращения поршня. Такая конструкция характеризует повышенный износ двигателя и ресур у данного типа компрессоров ниже изделия с ременной передачей.

В компрессорах, где вращение поршням передается через клино-ременную передачу, частота вращения мотора ниже, за счет чего достигается повышенный ресурс и производительность компрессора. Но и стоимость их уже выше.

Количество цилиндров

Компрессоры бывают 1-2-3 цилиндровыми. От количества и объема цилиндров зависит производительность аппарата. Так же компрессоры могут различаться на рядное, V-образное, W-образное расположение цилиндров, но в данной статье углубляться в эти особенности мы не будем.

Важные моменты при выборе воздушного ресивера

Ресивер ARIACOM

В большинстве областей промышленного производства достаточно широко используются компрессоры, например в областях машиностроения, химической отрасли, для задач металлообработки и во множестве других. Неотъемлемой частью компрессорного блока является воздушный ресивер. Учитывая тот факт, что ресивер является емкостью со сжатым воздухом, для его проектирования необходимо использовать высококачественные материалы и запчасти, более того, необходимо иметь актуальные сертификаты на такое оборудование.

Большинство ресиверов относится к 4 группе сосудов под давлением, допустимая температура не должна превышать 200°С, а произведение давления (кгс/см2) на объем (м3) не должно превышать значение 1,0.

При этом, согласно “Правилам устройства и безопасной эксплуатации сосудов, находящихся под давлением”, воздушные ресиверы такого типа не подлежат регистрации в органах Ростехнадзора.

Также следует помнить, что даже если регистрировать ресиверы не требуется, по нормам их следует устанавливать вне помещения, либо за стеной. Но данные нормы не распространяются на ресиверы, находящиеся в составе компрессоров (наследие норм на проектирование компрессоров в СССР).

Принимая во внимание все вышесказанное, имеет смысл уточнить отраслевые правила проектирования сосудов, работающих под давлением (если они существуют для вашей области применения), а также получить консультацию в ближайшем отделении Ростехнадзора. Следующим моментом при выборе ресивера является расчет подходящей модели для пневмосети

Это является очень важной частью подбора, поскольку ошибки на данном этапе могут привести к нарушениям работы оборудования, снижению качества продукции и ухудшению здоровья персонала

Это является очень важной частью подбора, поскольку ошибки на данном этапе могут привести к нарушениям работы оборудования, снижению качества продукции и ухудшению здоровья персонала

Это является очень важной частью подбора, поскольку ошибки на данном этапе могут привести к нарушениям работы оборудования, снижению качества продукции и ухудшению здоровья персонала

Следующим моментом при выборе ресивера является расчет подходящей модели для пневмосети

Это является очень важной частью подбора, поскольку ошибки на данном этапе могут привести к нарушениям работы оборудования, снижению качества продукции и ухудшению здоровья персонала

Зачастую стоимость ликвидации аварий, возникших по вине неисправного компрессорного оборудования, существенно превышает стоимость закупки надежного оборудования и его последующего технического обслуживания.

Подбор воздушного ресивера для компрессора.

Производительность, л/мин

Укажите производительность компрессора. Интервал может быть от 100 до 100 000 литров в минуту.

Температура воздуха на входе в компрессор, °С

Обычно это температура окружающей среды

Температура воздуха на выходе из компрессора, °С

У винтовых температура на выходе будет от 30°С до 45°С. Для поршневых компрессоров обычно от 70°С до 90°С

Мощность компрессора, кВт

Введите мощность от 4 до 315 кВт

Рассчитать

Сбросить

= 0 (л)

Советуем посмотреть:

Если вы желаете получить максимально полную информацию о воздушных ресиверах и уже готовы ради этого погрузиться в безграничную пучину интернета — подождите, давайте попробуем сэкономить ваше время. Специально для вас мы подготовили два видеоролика о воздухосборниках, в которых подробно раскрываем все темы, связанные с ресиверами (первое видео). А также рассказываем о том, как же все-таки правильно расcчитать необходимый объем ресивера для компрессора (второе видео).

Воздушный ресивер является одним из важнейших элементов в любой пневмосети. Основными характеристиками воздухосборника являются его объём и максимально допустимое давление сжатого воздуха. Как правило, объём лежит в пределах от 20 литров до 50 кубометров, а давление от 10 до 50 атмосфер. Воздушный ресивер устанавливается после компрессора в первую очередь для того, чтобы «облегчить» его работу, сокращая количество переходных режимов (таких как включение, выключение, переход в холостой ход), так как именно при частых переходах компрессора из одного состояния в другое происходит наибольшее количество поломок. Винтовые компрессоры средней и повышенной мощности в данном случае являются наиболее уязвимыми. Именно поэтому правильность расчета требуемого объёма воздушного ресивера и последующая его установка обеспечивает стабильную работу воздушного компрессора и продлевает срок службы последнего. Итак, как же правильно рассчитать объём воздушного ресивера для отдельно взятого компрессора? Предлагаем два варианта. — Первый способ: Простой. Треть производительности компрессора. Производители компрессорного оборудования в паспортах на компрессор обычно рекомендуют устанавливать воздушный ресивер, объём которого равен трети производительности компрессора. То есть, если у нас компрессор выдает 3000 литров в минуту, то ресивера объёмом в один кубический метр должно хватить. Необходимо отметить, что это достаточно грубый способ подбора ресивера, который не учитывает ни максимальное давление сжатого воздуха, ни температуру воздуха, ни мощность компрессора. — Второй способ: Красиво и по науке. Этот вариант расчета объёма ресивера наиболее предпочтителен, так как в данном случае учитываются все необходимые параметры, как компрессора, так и сжатого воздуха. Ниже представлена формула, которая позволяет достаточно точно определить, какой же должен быть объём у воздухосборника.

Пример. Если мы имеем винтовой компрессор с производительностью 6 кубометров в минуту (мощность около 37 кВт), то нам потребуется следующее: — Переводим кубические метры в литры в секунду. Получаем производительность 100 литров в секунду. — Максимальную температуру на выходе из компрессора возьмем стандартную: +40°С, переводим в Кельвины, получаем 313К. — Максимальная частота циклов – это предельное количество включений и выключений компрессора в минуту. Это значение рекомендуется выбирать в зависимости от мощности компрессора. В помощь предлагается таблица 1.

Мощность, кВтСтоп/пуск, ч-1
4 — 7.51 / 40
11 — 221 / 35
30 — 551 / 30
65 — 901 / 25
110 — 1601 / 20
200 — 2501 / 15

— Разность давлений – это минимальное и максимально давление сжатого воздуха в ресивере. Например, компрессор должен выключаться при давлении воздуха в ресивере 8 бар, а включаться при давлении 7,5 бар. Разница составляет 0,5 бар. — Температура воздуха на входе в компрессор как правило +30°С. Переводим в Кельвины и получаем 303К. Теперь подставляем все эти значения в формулу

и получаем ответ: 1550 литров. Это значит, что для 6 кубового компрессора при максимальном давлении воздуха 8 бар будет достаточно воздушного ресивера объёмом 1500 литров.

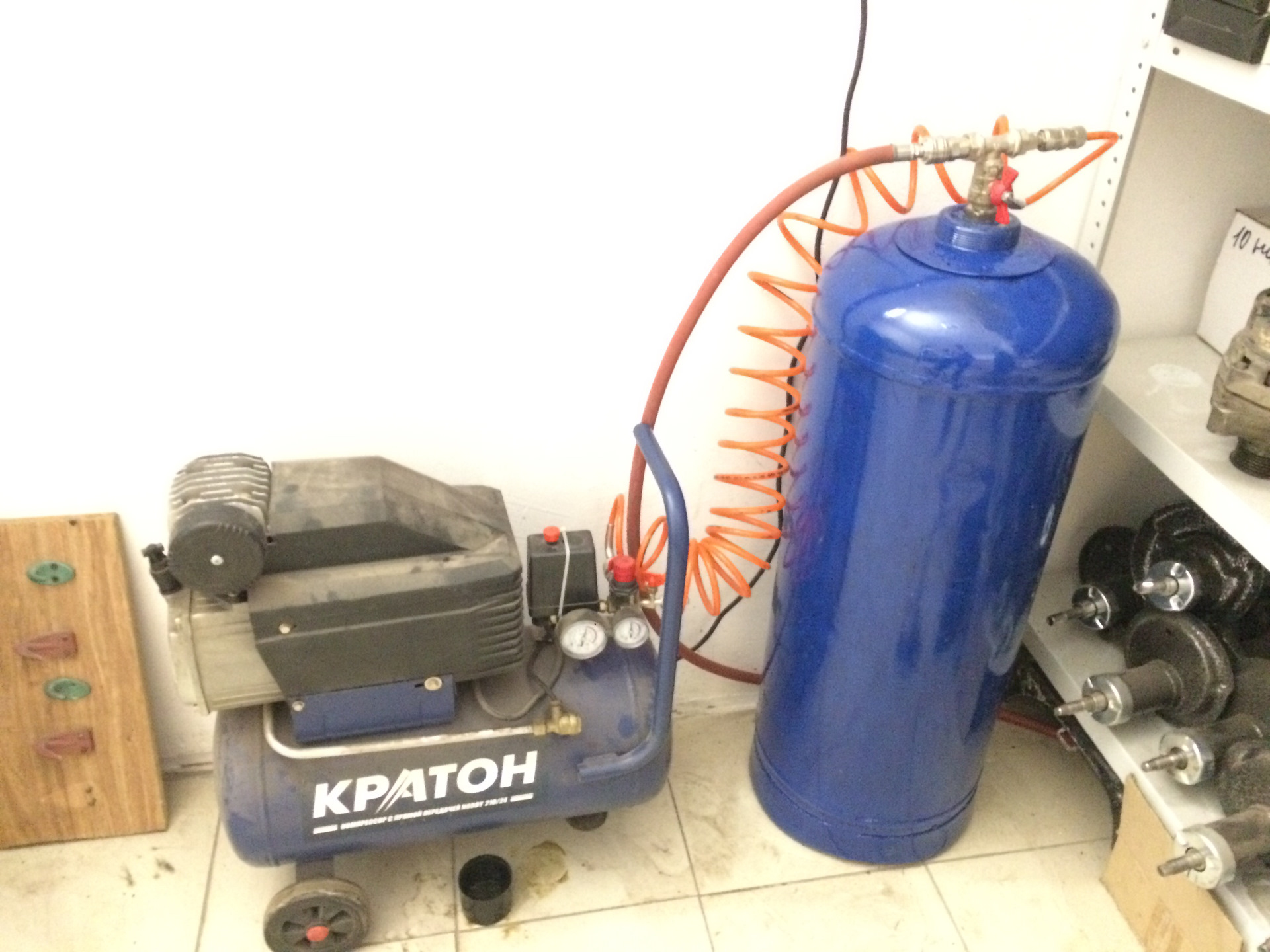

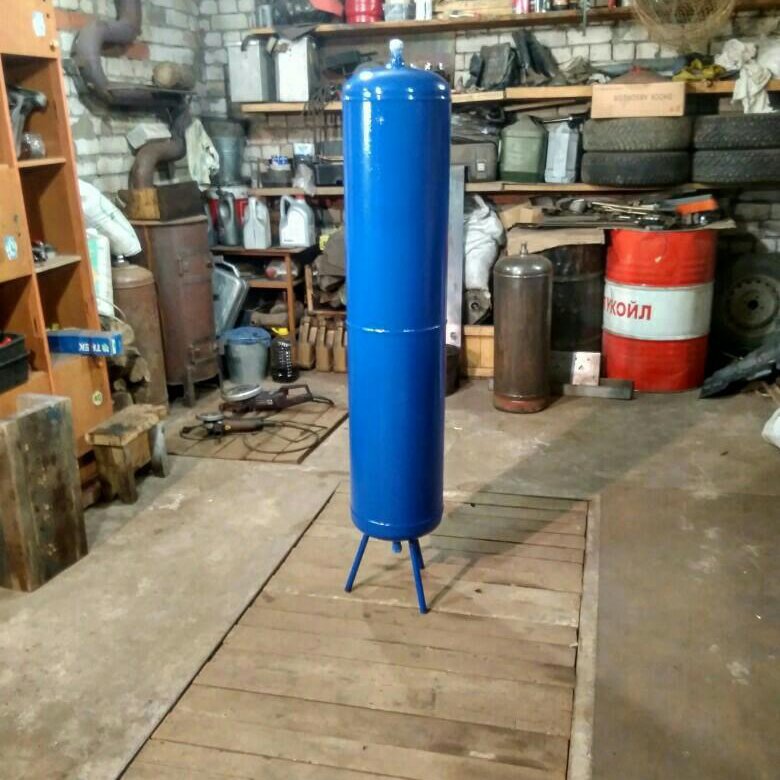

Как сделать ресивер своими руками

Сборку ресивера осуществляют в следующем порядке:

Схема сборки компрессора

  • Зажимают нижнюю часть сосуда в тисках.
  • С помощью разводного ключа снимают вентиль.
  • Удаляют остатки газа в емкости.
  • Снимают крышку с отверстием от запорно-пускового механизма.
  • Очищают ёмкость снаружи и внутри от ржавчины и грязи.
  • Накручивают крышку с отверстием от запорно-пускового механизма.
  • Поверхность баллона очищают от ржавчины и грязи, грунтуют и окрашивают.
  • Вставляют переходник и крепят первую крестовину.
  • К верхнему патрубку первой крестовины крепят предохранительный клапан.
  • К нижнему концу прикручивают шаровой кран со штуцером для подключения дополнительного ресивера.
  • К левому патрубку присоединяют вторую крестовину.
  • К верхнему концу второй крестовины крепят манометр.
  • В нижний патрубок вставляют шаровой кран для подвода воздуха от компрессора.
  • К левому патрубку через шаровой кран присоединяют кислородный редуктор.
  • К редуктору присоединяют шланг для подключения потребителя.

Компоновка компрессора

Запрещается использовать режущий инструмент до полного удаления остатков газа из емкости. При работе режущего инструмента образуются искры пламени. Попадание искры в сосуд может привести к взрыву.

Для удаления ржавчины и грязи используют антикоррозийные моющие средства.

Схема воздушного компрессора с ресивером из огнетушителя
