Виды редукторов: назначение, устройство, типы

С какими трудностями можно столкнуться?

Чаще всего, слабым местом автомобильного редуктора являются рабочие комплектующие, то есть те, которые подвержены значительному износу. Основной причиной являются повышенные нагрузки и длительное масляное голодание. Последний фактор связан с дефицитом или полным отсутствием трансмиссионной жидкости.

О поломке редуктора в автомобиле свидетельствует неприятный звук, гул, вибрация и щелчки в узлах, в которых сообщаются шестерни и подшипники. Если из строя вышли сальники, наблюдается течь трансмиссионной жидкости, регулярно просачивающиеся через образовавшиеся трещины.


редуктор в автомобиле поломка

Повреждение корпуса с обрывом креплений – нечастое, но весьма опасное явление. Оно происходит вследствие наезда транспортного средства на какое-то высокое или острое препятствие. В 70% случаев после подобного происшествия в месте крепления корпуса образуется трещина или группа трещин. Сразу они не вызовут никаких проблем, но в дальнейшем в них попадает грязь, пыль, вредящая структуре трансмиссионной жидкости.

Впоследствии сырье не может выполнять ранее возложенные на себя функции охлаждения и смазки шестерен. Это приводит к их перегреву, износу и даже поломке зубьев. Если корпус автомобильного редуктора подвергался повреждениям, об этом может свидетельствовать громкий гул от работающих элементов. Это заметно влияет на акустику и комфорт при езде. В местах повреждения корпуса или его креплений образуется течь масла.

Классификация червячных редукторов

Могут устанавливаться самые различные типы червячных редукторов, все зависит от области применения механизма. Основная классификация выглядит следующим образом:

  1. Материал деталей может быть самым различным, в большинстве случаев внутренние детали изготавливаются из углеродистой стали. Корпус часто представлен чугунной емкостью со специальными выемками для фиксации подшипников, вала и других элементов.
  2. Разное число заходов также можно назвать основным критерием классификации.
  3. Направление резьбы червячного вала также является одним из признаков, по которым проводят классификацию.
  4. Профиль резьбы.
  5. Тип применяемого винта.

Редуктор червячный одноступенчатый получил весьма широкое распространение на сегодняшний день. Это связано с тем, что он маленький и может применяться для передачи большого усилия. При необходимости можно установить редуктор червячный двухступенчатый, который может не только изменять параметры передаваемого усилия, но и регулировать их в небольшом диапазоне.

1.2.5 Коническо-цилиндрические редукторы

Данный тип механизмов представляет собой гибрид цилиндрического одноступенчатого и конического редукторов. Соответственно, этой группе оборудования присущи все достоинства и недостатки агрегатов обоих типов.

Все коническо-цилиндрические редукторы имеют быстроходную коническую ступень. Такая конструктивная особенность объясняется невысокой нагрузочной способностью и, соответственно, большими габаритами агрегата. С целью уменьшения размеров привода и используется быстроходная коническая ступень.

Коническая передача может использоваться в тихоходных и промежуточных ступенях, что оправдано необходимостью снижения ее чувствительности к погрешностям при производстве и установке, минимизацией их влияния на механизм в целом.

Направление зуба в косозубой цилиндрической паре должно быть выбрано с учетом возможности вычитания осевых сил на промежуточных валах.

Таблица 5. Коэффициент режима эксплуатации коническо-цилиндрических редукторов (двухступенчатых и трехступенчатых)

Характер режима нагрузкиСуточная продолжительность эксплуатации
3 часа8 часов24 часа
Спокойный1,251,00,8
Умеренные толчки1,00,80,65
Сильные толчки0,550,650,5

Цилиндрический тип редукторов

Назначение и конструкция редуктора всегда плотно взаимосвязаны. Цилиндрические изделия применяют чаще других в промышленности. Их устанавливают в грузоподъемные механизмы, металлорежущие станки и другом высокопроизводительном оборудовании. Цилиндрические устройства можно установить вертикально или горизонтально. К плюсам можно отнести большой диапазон мощностей и передаточных отношений, что делает эти изделия универсальными. Классифицируют их по:

  • дистанции между входным и выходным валом – параллельные, соосные;
  • количеству ступеней – одна, две, многоступенчатые;
  • способу монтажа – горизонтальный, вертикальный.

При производстве по индивидуальному закажу механизм могут оснастить дополнительными фланцами, лапками и другими элементами.

1.2.3 Цилиндрические редукторы

В цилиндрических редукторах устанавливаются цилиндрические зубчатые передачи. Комплектация таких приводов может отличаться положением входного/выходного валов и количеством ступеней. Одноступенчатые цилиндрические агрегаты классифицируются только по расположению валов. Передаточные числа варьируются в диапазоне 1,6-6,3.

Схемы исполнения цилиндрических пар:

  • развернутая узкая;
  • развернутая;
  • раздвоенная;
  • соосная.

Наиболее распространена развернутая схема. Она позволяет выпускать унифицированные колеса, валы и шестерни, которые подходят для производства редукторов разных типоразмеров. Этот фактор является определяющим для серийного производства, т.к. способствует снижению себестоимости выпускаемой продукции.

С той же целью выбирается левое направление зуба шестерни и правое направление колеса для всех ступеней редуктора. При индивидуальной комплектации единичного редуктора целесообразнее использовать следующую схему: левое направление зуба шестерни на первой ступени, правое – на второй ступени. Такая комплектация снизит осевую нагрузку на опоры.

Форма редукторов, проектируемых по развернутой схеме, удлиненная. Вес такого агрегата будет на 15-20% больше приводов, сконструированных по раздвоенной схеме.

Раздвоенная схема применима для тихоходной и быстроходной ступеней. Во втором варианте она наиболее рациональна, так как промежуточный вал может быть изготовлен по принципу вала-шестерни, а быстроходный вал становится «плавающим».

При соосной схеме оси быстроходного и тихоходного валов совпадают. Вес и габариты редуктора, собранного по соосной схеме, аналогичны моделям с развернутой схемой. Стоимость обоих типов агрегатов практически одинакова.

Одна из основных технических характеристик соосного редуктора – увеличенная мощность быстроходной ступени, что достигается за счет снижения нагрузки на нее. Однако конструктивно такие агрегаты более сложные.

Ресурс цилиндрического редуктора – 25 тысяч часов и более.

Таблица 3. Допустимые нагрузки для цилиндрических редукторов ЦУ (одноступенчатых горизонтальных)

ТипоразмерыНоминальный вращающий момент на выходном валу, НмНоминальная радиальная сила, Н
входной валвыходной вал
ЦУ-1002505002000
ЦУ-160100010004000
ЦУ-200200020005600
ЦУ-250400030008000

Таблица 4. Технические параметры цилиндрических редукторов Ц2С (двухступенчатых соосных)

ТипоразмерыНоминальные передаточные отношенияНоминальный вращающий момент на выходном валу, НмНоминальная радиальная сила, НКПД
входной валвыходной вал
Ц2С-638; 10; 12,512550028000,98

Принцип работы редукторов

Так как в основе работы редуктора лежит передача и преобразование крутящего момента, основной характеристикой механических редукторов является тип механической передачи, которая в них используется.

Типы передач:

  • Цилиндрическая зубчатая передача – один из самых надежных и долговечных типов передач, обеспечивающий высокий ресурс использования. Как правило, применяется в редукторах с особо сложным режимом работы. Этот тип передач подразделяется на прямозубные передачи, косозубчатые и шевронные передачи;
  • Коническая зубчатая передача – в отличие от предыдущей имеет оси входных и выходных валов, которые пересекаются друг с другом. Роторы с такой передачей используются когда необходимо изменить направление передаваемой кинетической энергии;
  • Червячная передача – это механическая передача от винта («червяка») к зубчатому колесу. Имеют достаточно высокое передаточное отношение и относительно низкое КПД. Бывают однозаходные и многозаходные;
  • Гипоидная передача (спироидная) – использует для передачи конические колёса со скрещивающимися осями (колеса могут иметь косые или криволинейные зубья). Такой тип передачи отличается низким шумом работы, плавностью хода и высокой нагрузочной способностью;
  • Цепная передача – как понятно из названия, использует гибкую цепь для передачи механической энергии. Состоит из двух звёздочек (ведущей и ведомой) и цепи, состоящей, в свою очередь, из подвижных звеньев. Это один из самых универсальных, простых и экономичных типов передач;
  • Ремённая передача – передача энергии при помощи гибкого ремня за счет силы трения или сил зацепления (в случае с зубчатыми ремнями). Состоит из ведущего и ведомого шкивов, а также приводного ремня. К преимуществам можно отнести недорогую стоимость, бесшумность и плавность работы, а также легкий монтаж и компенсацию перегрузок за счет проскальзывания;
  • Винтовая передача – преобразует поступательное движение во вращательное, и наоборот. Как правило, представляет собой конструкцию, состоящую из винта и гайки. Бывает передача качения и скольжения. Эта передача чаще используется не для перемещения, а для закрепления. Применяется в регулировочных винтах, приводах исполнительных органов механизмов, различных инструментах;
  • Волновая передача – относительно новый тип передач, характеризующийся очень высоким передаточным отношением. Работает за счёт генерирования волн на гибком колесе, оснащенным меньшим количеством зубьев чем жесткое колесо, и смещения колесо относительно друг друга на разницу зубьев за один оборот. Среди достоинств – малый вес, высокая кинематическая точность, способность передачи момента через герметичные стенки.

Число ступеней редуктора

Как правило, редукторы, состоящие только из одной передачи, встречаются крайне редко. Такой тип редукторов называется одноступенчатым. Куда больше распространение получили двух-трех и многоступенчатые редукторы, причем в таких редукторах могут встречаться как передачи одного типа, так и несколько различных передач, комбинированных между собой. Общее передаточное отношение редуктора напрямую зависит от типа используемой передачи и количества ступеней. В некоторых механизмах количество ступеней может до десятков и сотен тысяч.

Валы редуктора

Размещение различных передач в одном корпусе редуктора позволяет разместить опоры валов с очень точно соблюдённой соосностью и строго выдержанными межосевыми расстояниями. Передача крутящего момента может осуществляться между параллельными, пересекающимися и даже перекрещивающимися валами. Взаимное расположение валов определяет, какой именно тип передачи будет использоваться в данном редукторе. Так, например, для передачи вращения между валами, расположенными параллельно используются цилиндрические зубчатые передачи. Если валы пересекаются – применяют конические зубчатые передачи, а в случае с перекрещивающимися валами оптимальным будет применение червячных, зубчато-винтовых и гипоидных передач. По количеству возможных скоростей выходного вала редукторы можно разделить на механизмы с постоянным показателем передаточного отношения (односкоростные редукторы), а также на двух – и многоскоростные редукторы, с возможностью изменения передаточного отношения.

Устройство и принцип работы редукторного агрегата

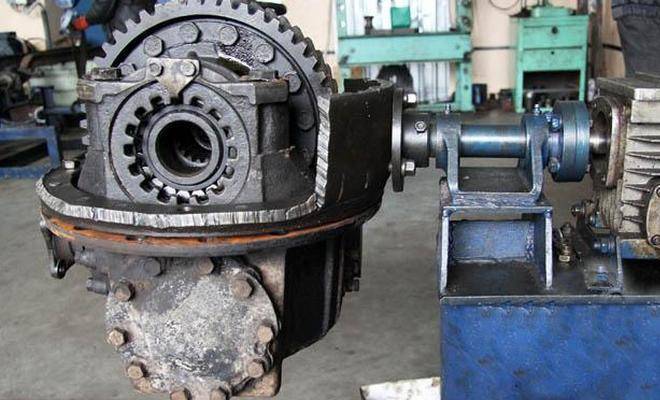

Редукторный агрегат заднеприводных автомобилей в большинстве случаев работает в одной связке с дифференциалом, и устанавливается непосредственно в задний мост. На легковых автомобилях с независимой задней подвеской редуктор может крепиться непосредственно к днищу кузова, и соединяться с ведущими колесами при помощи полуосей. Основными элементами редукторного устройства заднего моста являются ведущая и ведомая шестерни, а также сателлиты – элементы дифференциала.

В большинстве случаев редукторы заднего моста относятся к гипоидному типу, и соединяются с коробкой передач при помощи карданного вала. Карданный вал благодаря нескольким болтам сочленяется с хвостовиком ведущей шестерни, которая в свою очередь передаёт усилие на ведомую шестерню и на дифференциал.

Внутри дифференциала имеются шлицевые втулки, в которые вставляются законцовки полуосей. Эти втулки являются частью одной из шестерён дифференциала. При помощи полуосей крутящий момент передаётся на ступицы задних колес. У машин с передним приводом отсутствует передний мост, и редукторное устройство автомобилей этого типа интегрировано в КПП.

Срок службы редуктора

Срок службы редуктора зависит от правильных расчетов параметров действующей нагрузки. Также на длительность работы влияет своевременное профилактическое обслуживание редуктора, замена масла и сальников. Регулярный профилактический осмотр позволит избежать незапланированного ремонта или замену редуктора. Уровень масла контролируется через смотровое окно в редукторе и при необходимости доливается до нужного уровня.

Ниже приведена таблица зависимости срока службы редуктора от типа передачи:

Тип передачи редуктораГарантированный ресурс в часах
Цилиндрическая, планетарная, коническая, цилиндро-коническая более 25000
Волновая, червячная, глобоиднаяболее 10000

Где применяют червячные редукторы

Червячные редукторы чаще всего используются в механизмах, где требуется передача незначительной мощности при большом коэффициенте преобразования. Например, устройства со слабыми высокооборотистыми двигателями, обеспечивающие малое количество ходов или оборотов исполнительного органа.

Множество механизмов могут требовать низкой угловой скорости поворота выходного вала. В этом случае червячный редуктор будет идеален. Он гарантирует значительный крутящий момент на выходе, а благодаря огромному передаточному числу — количество оборотов на выходе весьма мало. Это могут быть приводы ворот, различные подъемники рычажной конструкции.

Для решения некоторых задач может быть полезным особенность червячных редукторов, которая состоит в изменении направления выходного вала относительно входного на 90 градусов. Этот показатель никогда не изменяется.

Отдельно стоит отметить комбинированные зубчатые редукторы. В них осуществляется двойное преобразование: предварительное с помощью цилиндрической схемы и окончательное — червячной передачей. Этим достигается еще больший коэффициент преобразования для самых низких показателей угловой скорости выходного вала.

Червячный редуктор

Достаточно простой и поэтому распространенный механизм, принцип действия которого предусматривает использование передачи с червячной резьбой в профиле. С точки зрения эксплуатации, это оптимальное решение для передачи оборотов между двумя осями, расположенными перпендикулярно. В частности, редукторы этого типа применяются в рулевом управлении легкового транспорта. К преимуществам червячных систем относят возможность выработки в одной ступени высокого передаточного числа (до нескольких сотен). Кроме того, червячный редуктор бесшумен, отличается плавным ходом и не требует применения тормозных устройств, поскольку предусматривает активацию собственного механизма торможения при достижении определенного уровня передаточного числа.

Виды мотор-редукторов

Сегодня разработано большое число вариантов мотор-редукторов, различающихся типом двигателя, принципом построения механической части и общей геометрией. Практически все возможные комбинации присутствуют в каталогах производителей.

По виду механического зацепления подразделяют цилиндрические, конические, червячные и планетарные модели. По взаимному расположению входного и выходного валов рассматривают соосные, параллельные и угловые варианты. Исходя из передаваемых мощностей выделяют модули обычного размера и мини мотор-редукторы. По типу присоединения к процессу, встречаются варианты с одно- и двухсторонним валом, а также с полым выходным валом.

Цилиндрические мотор-редукторы

Агрегаты, использующие классические цилиндрические редукторы получили большое распространение, благодаря простоте, надежности и универсальности механической части устройства. Их использование возможно в широком спектре оборудования. В зависимости от общей конструкции, цилиндрические мотор-редукторы выполняются с соосными или параллельными валами. Количество ступеней может варьироваться от одной до шести.

По способу расположения шестерен и общей компоновке выделяют горизонтальные и вертикальные модели. Такие устройства характеризуются высоким КПД, долговечностью и относительно невысокой стоимостью. В отличие от многих других вариантов, цилиндрические редукторы обычно не допускают произвольного расположения в пространстве, что значительно ограничивает их область применения.

Конические мотор-редукторы

Устройства, собранные на основе конических шестерен, позволяют построить угловой конический мотор-редуктор. Его главной особенностью будет перпендикулярное расположение входного и выходного валов. Это ориентирует их на использование в устройствах, требующих смены направления осей. Также конические модели выгодно устанавливать в конструкциях, предъявляющих ограничение по одному из габаритных размеров устройства. Редукторы данного типа отличаются более высокой стоимостью, в виду значительной сложности изготовления отдельных деталей. Передаточное отношение конических моделей обычно невелико. Для его повышения, коническую и цилиндрическую передачи часто комбинируют, результатом чего становится коническо-цилиндрический мотор-редуктор.

Червячные модели

Сегодня, огромную популярность приобрели червячные одноступенчатые мотор-редукторы. В качестве механической передачи в них используется червячная пара. Она обеспечивает высокое передаточное отношение при сравнительно небольших габаритах. Благодаря этому стоимость червячных моделей ниже аналогов с иной конструкцией. Среди других особенностей следует выделить перпендикулярное расположение валов и самостоятельное затормаживание механизма при отсутствии внешнего поступления энергии.

В отличие от цилиндрических и конических моделей, приложение усилия к выходному валу не приведет к проворачиванию механизма. Благодаря этому такие редукторы часто используют в ответственных решениях и подъемно-транспортных устройствах. Червячные редукторы обычно не требовательны к положению установки. Благодаря герметичному корпусу их можно располагать произвольным образом, вследствие чего эти модели активно применяются для модернизации привода станков, промышленных линий и других механизмов. Среди недостатков червячных моделей обычно выделяют небольшой КПД и повышенное тепловыделение.

Планетарные и волновые мотор-редукторы

Благодаря компактности и высоким рабочим моментам, планетарные мотор-редукторы нашли широкое использование в небольших устройствах привода. Высокое передаточное отношение и способность работать с большими нагрузками, ориентирует их на использование совместно с серводвигателями промышленных роботов и других автоматических устройств. Встречаются планетарные модели и общепромышленного применения. Благодаря особенностям конструкции зубчатой передачи, данные модели мотор-редукторов выполняются с соосными валами. Это позволяет их использовать для привода практически любых механизмов.

Дальнейшим развитием планетарных передач стали волновые редукторы. Они обеспечивают большое передаточное отношение, плавность хода и высокую точность позиционирования выходного вала. Благодаря этому такие модели стали основой построения промышленных роботов. Наряду с высокими характеристиками, данные типы передач отличаются высокими требованиями к изготовлению, а, следовательно, и высокой стоимостью, что существенно сдерживает распространение данных моделей.

Устройство редуктора

Виды редукторов

Назначение редуктора это передача крутящего момента от привода к исполнительному механизму и изменение крутящего момента и угловой скорости, в том числе и направление вращения вала. В машиностроении применяются червячные, цилиндрические, конические, планетарные, волновые и другие виды редукторов. Они применяются для привода барабанов лебедок грузовых и пассажирских лифтов или конвейерных лент, в червячных и шестеренных талях, для вращения валков прокатных станов и т.д. Основной рабочий орган редуктора это зубчатое колесо, которое входит в зацепление с сопряженным колесом, обеспечивая передачу крутящего момента. В цилиндрическом редукторе, применяемом для передачи крутящего момента между параллельными валами, применяется цилиндрическое зубчатое колесо, зацепление в котором может быть прямозубым, косозубым или шевронным. Для передачи вращения между перпендикулярно расположенными валами применяются червячный или конический редуктор. В червячном редукторе применяется т.н. червячная передача, состоящая из червяка и червячного колеса. Червяк может быть цилиндрическим или глобоидным. В коническом редукторе применяются конические колеса с прямозубым или косозубым зацеплением, оси вращения которых расположены под 90° друг к другу. Наиболее сложным, производительным и дорогим является планетарный редуктор, который применятся для передачи вращения между соосными валами, где требуется обеспечение больших передаточных чисел, высокой производительности и компактности.

Как устроен редуктор

Рассмотрим назначение и устройство редуктора, принцип работы на примере двухступенчатого цилиндрического редуктора.

Основные элементы редуктора это корпус, в котором смонтированы детали редуктора, тихоходный вал, обозначен буквой Т и быстроходный вал (Б), промежуточный вал и зубчатые колеса. Так как основное назначение редуктора это повышение крутящего момента за счет редуцирования, т.е. уменьшения угловой скорости вращения выходного вала, то тихоходный вал соединен с исполнительным механизмом, а быстроходный вал соединен с приводом (электродвигатель, гидромотор или ДВС). На быстроходном валу смонтировано зубчатое колесо, которое вращается с теми же параметрами, что и быстроходный вал. Это зубчатое колесо входит в зацепление с колесом большего диаметра, расположенным на одном конце промежуточного вала. За счет разницы в диаметрах промежуточное колесо вращается медленнее, но с большим крутящим моментом. На второй конец промежуточного вала смонтировано зубчатое колесо меньшего диаметра, но вращающееся с той же скоростью и моментом.

Малое колесо промежуточного вала передает вращение на зубчатое колесо тихоходного вала, имеющее больший диаметр, поэтому снижение скорости вращение и прирост момента повторяются. Таким образом, в таком редукторе выполнены два зацепления, производящие уменьшение скорости вращения и увеличение крутящего момента. Каждое зацепление имеет свое передаточное отношение равное отношению угловых скоростей или диаметров колес. Передаточное отношение редуктора это произведение передаточных отношений отдельных пар колес. Таким образом, получаем двухступенчатый редуктор, состоящий из двух пар зубчатых колес, передающих крутящий момент. На данном примере мы узнали, как устроен редуктор.

Устройство и работа планетарного редуктора

Червячный, цилиндрический и конические редуктора имеют, в общем, схожую конструкцию – зубчатые колеса соединены последовательно и в зацепление всегда находятся два колеса, причем каждый вал приводится в движение своим колесом. Это обеспечивает простоту конструкции, надежность, однако приводит к увеличению габаритов и массы.

В планетарном редукторе применен иной принцип устройства и работы. Простая планетарная передача состоит из шестерен-сателлитов 2, закрепленных на водиле 4, вращающихся вокруг центральной, солнечной шестерни 1, при этом опорой для шестерен-сателлитов служит неподвижная коронная шестерня 3. Вращение передается несколькими сателлитами, которые вращаются вокруг солнечной шестерни. Вследствие этого уменьшается нагрузка на центральное колесо. Передаточное отношение определяется отношением угловой скорости солнечной шестерни к угловой скорости водила. Планетарные передачи так же могут быть многоступенчатыми, где применяется несколько рядов сателлитов и солнечных шестерен, что увеличивает передаточное число до 1000 и более. Планетарные редуктора применяются в приводах требующих высоких оборотов, например приводы транспортных машин, коробках передач, сервоприводах и т.д.

Этапы разборки

Если у редуктора корпус некоторое время был в разобранном состоянии, тогда, прежде всего, было бы неплохо его очистить от грязи и пыли.
Далее, необходимо открутить все стягивающие редуктор болты. Затем при помощи строительного фена прогреть со всех сторон устройство, после чего постучать по корпусу деревянной киянкой. Делать это следует до тех пор, пока не образуется две половинки.
Нужно выяснить, в результате чего возникла поломка

Естественно, существуют различные виды редукторов, поэтому важно учитывать это при поиске причины неисправности. Как правило, редукторы выходят из строя по 2 основным причинам: первая – сломался первичный вал или его подшипник, вторая – у шестерен стерлись зубья

Если запчасти сломаны, их придется выбросить.
Заменить шестерни и подшипники новыми запчастями.
Снять стопорный щит.
Извлечь стопорное кольцо и из чашки вынуть полуось.
Перед сборкой всех деталей необходимо сделать проверку их целостности.
После того как корпус редуктора будет полностью собран, его можно возвращать в отведенное для него место.

1.2.7 Планетарные редукторы

Планетарные (дифференциальные) редукторы состоят из центральной шестерни (солнечной), расположенной в центре редуктора, вспомогательных шестерней одинакового размера (сателлитов), установленных вокруг центральной шестерни, и фиксатора (водила), обеспечивающего их надежное крепление. Конструкцией планетарного редуктора также предусмотрена кольцевая шестерня, внешне напоминающая зубчатое колесо. Ее предназначение – обеспечение сцепления с сателлитами. Центральная шестерня является ведущим элементов, сателлиты – ведомыми. Кольцевая шестерня всегда неподвижна.

Конструктивно исполнения планетарных редукторов могут отличаться. Модели классифицируются по количеству ступеней (одно-, двух- и трехступенчатые), кинематической схеме планетарной передачи. Тип подшипников также отличается. Подшипники качения предназначены для режимов эксплуатации на низкой скорости. В свою очередь, подшипники скольжения рассчитаны на режим высоких скоростей. Основная сфера использования планетарных редукторов – машиностроение.

Планетарные агрегаты МПО классифицируются как универсальное приводное оборудование. Они широко используются в приводах перемешивающих механизмов медицинской, химической, микробиологической промышленностях, а также в приводах общепромышленного назначения. Редукторы серии МПО могут эксплуатироваться в режиме 24 часа в сутки при постоянной и переменной нагрузках.

К планетарным редукторам предъявляются жесткие требования. Производство такого оборудования требует высокой точности, чтобы зубцы плотно соприкасались между собой, но при этом легко приводились в движение.

Таблица 6. Технические параметры планетарных редукторов Пз (зубчатые одноступенчатые)

ТипоразмерРадиус водила, ммПередаточные числаВращающий момент на выходном валу, Н·мКонсольная сила, НКПДЧастота вращения входного вала
входной валвыходной валмаксимумминимум
Пз-31,532,358, 10125801400,963000500
Пз-40406,32501202000,983000500
8, 10, 12,50,97
Пз-50506,35001702800,983000500
8, 10, 12,50,97
Пз-63636,310002404000,983000500
8, 10, 12,50,97
Пз-80806,3, 8, 10, 12,520003405600,971500500
Пз-1001006,3, 8, 10, 12,540004808000,971500500
Пз-1251256,3, 8, 10, 12,5800068011300,971500500
Пз-1601606,31600096016000,971000500
8, 10, 12,51500
Пз-2002006,3, 8, 10, 12,531500134022400,971000500

Неисправности и их устранение

Редуктор отличается надежностью, редко выходит из строя при условии выполнения своевременных профилактических мер.

Определяют поломку механизма следующим образом:

  1. При скорости 20 км/ч появляется посторонний шум, при увеличении ее до 80 км/ч он исчезает.
  2. При езде со скоростью 80 км/ч включают нейтралку и выключают зажигание — если шум появился, то проблема в редукторе.

В работе Камазовского агрегата чаще всего встречается 3 вида неисправностей:

  1. Перегрев главной передачи. Причинами могут быть:
    • недостаток или избыток масла в картере;
    • усиленное натяжение подшипников;
    • неточные настройки зубьев.
  2. Повышение шума. Причины:
    • износ подшипников;
    • неправильно отрегулированное сцепление;
    • слабое крепление подшипников.
  3. Течь масляной жидкости может быть в результате:
    • износа манжет;
    • загрязнения сапуна.

При выявлении неполадок техники выполняют ремонт. Автовладельцы обращаются на СТО или делают его своими руками.

Как отрегулировать

Регулировка редуктора моста в КамАЗах заключается в настройке таких параметров, как:

  • натяжение кольца конических роликоподшипников;
  • дифференциал;
  • боковой зазор в зацеплении пары шестерен;
  • пятно контакта.

При ремонте среднего редуктора технические данные должны быть соблюдены; номинальные значения зазоров и допусков выдержаны.

Для точной регулировки натяга необходимо:

  1. Уменьшить размеры шайбового пакета на величину осевого сдвига с допуском 0,04-0,06 мм.
  2. Затянуть крепежную гайку.
  3. Проверить силу поворота стакана.
  4. Установить в корпус.

Дифференциал устанавливают так, чтобы зубчатый венец ведомого колеса находился симметрично ведущему. Настройка производится равномерным затягиванием регулировочных гаек и закручиванием соединительных болтов.

Как снять, разобрать и собрать

Этапы разборки и сборки среднего или заднего редуктора:

  1. Слив масла.
  2. Демонтаж ведущего моста в сборе.
  3. Разборка его на составляющие последовательно:
    • ведущая и ведомая шестерни;
    • картер;
    • коробка дифференциала;
    • оси сателлитов.
  4. Проверка состояния:
    • крестовин;
    • шеек;
    • полуосевых шестеренок;
    • привода.
  5. Замена изношенных изделий.
  6. Проведение регулировки.
  7. Сборка моста в обратном порядке.
  8. Проведение испытания собранного моста на отсутствие скрежета, течи в местах соединения.

После выполнения всех операций собранный механизм устанавливают в рабочее положение.

Особенности конических и коническо-цилиндрических редукторов

Работа конических и коническо-цилиндрических редукторов имеет те же особенности и основные характеристики, что и у цилиндрических устройств. Главное отличие — в форме зубчатых колес внутри корпуса.

Как следует из названия, у конического редуктора все шестерни конической формы, у коническо-цилиндрического в конструкции присутствуют элементы обоих типов.

Редукторы этих классов имеют свои особенности:

  • способны изменять направление валов, конический редуктор с одной ступенью преобразования обеспечивает поворот на 90 градусов;
  • усилие при работе шестерней направлено под углом к оси вала. Поэтому редукторы конического и коническо-цилиндрического класса должны отдельно закрепляться для избежания бокового давления на ось привода. Это может несколько осложнить конструирование механизмов с их участием.

Рассматриваемые типы редукторов применяются только в случаях, когда без изменения направления вала нельзя обойтись. Данные устройства дороги, что легко объясняется повышенной сложностью изготовления зубчатых колес и необходимостью гарантировать точность сборки редуктора в целом.

Но в остальном — устройства работают практически бесшумно, предлагаются продукты с разным передаточным числом, им не требуется специального обслуживания, а срок эксплуатации очень велик. Правила расчета выходной частоты вращения вала и крутящего момента — такие же, как для цилиндрических редукторов.

Передний и задний редукторы – в чем разница?

Если рассматривать элементы обоих редукторов в отрыве от общей системы, то определить его принадлежность к приводу не удастся. Но при сравнительном анализе выяснится, что ведомые шестерни у заднего механизма будут крупнее. В остальном же меняется только конфигурация расположения совмещенных узлов. В частности, редуктор заднего моста находится вдоль продольной линии автомобильного корпуса вместе с коробкой передач и двигателем. За гибкость сцепки при этом отвечает карданный вал. В системе с передним приводом задействуются редукторы угловых скоростей шарового типа. В остальном механика работы остается одинаковой.
