Разновидности пилок по назначению
Слово «лобзик» до сих пор вызывает ассоциации с деревом. И хотя современные лобзики вовсю применяют для пиления пластмасс и металлов, основным материалом для работы остается все же дерево, фанера. О том, какие выбрать полотна для электролобзика по дереву, тоже приходится думать чаще всего.
По дереву
Для обычных работ по дереву и его производным (фанера, ДСП, МДФ) выбирают стандартные пилки с серым хвостовиком для простых или твердых пород. Размеры полотна, развод и величина зубьев подбирают индивидуально. Но иногда надо выполнить работы, отличающиеся от рядового пиления.
Если важна скорость, даже в ущерб качеству пропила, то выбирать надо длинные пилки с крупными зубьями и большим шагом. Развод тоже желателен побольше.
Если надо получить ровный и гладкий пропил без сколов, то берут полотна с мелким разводом или вообще без него. Зубья – средние или мелкие. Материалы, у которых есть чистовая сторона (ламинат, ЛДСП), приходится резать перевернутыми. Если требуется видеть рез с лицевой стороны, то пилки нужно выбирать с обратным направлением зубцов (последняя буква маркировки – R).
Для художественного реза должно быть узкое полотно не шире 4 мм, мелкие зубцы и малая длина. Соблюдение этих условий позволит проводить фигурное резание при малых радиусах поворота.
По металлу
Электрический лобзик все же не самый подходящий инструмент для резания металла. Но при необходимости он справится, если правильно выбрать пилку. Зубцы таких пилок очень мелкие и разведены волнообразно, полотна делают из особо прочных сплавов, но и они быстро затупляются. Желательно подбирать пилки с маркировкой именно под тот тип металла, с которым предстоит работать.
По полимерным материалам
В маркировках пилок есть обозначения как раз для работы с такими материалами. Обычную пластмассу и изделия из ПВХ можно пилить и полотнами по дереву. В этом случае зубья надо выбирать покрупнее и с большим разводом. Мелкий зуб будет не только резать, но и расплавлять материал. Для оргстекла лучше выбрать полотно по металлу с волнообразным разводом.
По особым материалам
Для таких вариантов предусмотрено свое обозначение. В первую очередь, это керамика. Пилки для нее изготавливаются из особых сплавов, а зубья делают со специальным прочным напылением.
Также особо прочные зубья с напылением требуются для резания гипсокартона.
А вот для мягких материалов выпускаются пилки вообще без зубцов. Режущая кромка у них – гладкое лезвие, заточенное волнообразно.
Из каких материалов изготавливаются полотна для лобзиков
Из чего сделана насадка — это еще один важный показатель, который влияет на эффективность работы, срок службы, а также возможность применения пилок для тех или иных работ. В зависимости от того, для распиливания каких материалов предназначена насадка, производители их изготавливают из таких стальных сплавов.
Для пиления металла. Полотна по металлу для лобзиков изготавливаются из специальной быстрорежущей стали марки HSS. Зубья на таких полотнах мелкие, и их размер зависит от степени твердости. Чем тверже металл изготовления насадки, тем меньше зубья. Еще пилки для резки металла изготавливаются с применением двух видов сплавов марки HSS (high speed steel) и HCS (high carbon steel). Такие полотна еще называют биметаллическими или Bi-Metal, и предназначаются они для фигурного распиливания листовых материалов из стали и дерева
Для распиливания древесных материалов. Изначально лобзик предназначался именно для работ по дереву. Причем для распила листовых древесных материалов, но вскоре функционал инструмента стал расширяться, и сегодня им можно пилить не только дерево, но еще металл и керамику. Для изготовления полотен для распила древесных материалов используются стали с содержанием хрома и ванадия, а также с высоким составом углерода. Хромванадиевые полотна имеют обозначение CV (chrom vanadium), и подходят для работы с ДВП, ДСП, МДФ, фанерой и прочими аналогичными материалами. Если необходимо пилить дерево или пластик, тогда выбираются насадки с обозначением HCS, что означает высоколегированную углеродистую сталь. Пилки для работ по дереву отличаются большими размерами зубьев и их разводкой. Для распила ДСП, ДВП и пластика лучше выбирать насадки с мелким зубом до 3 мм и маленькой разводкой
Для ламината. Это специальные полотна, которые отличаются от используемых для пиления древесины. Главное их отличие в том, что они кроме мелкого зуба, имеют обратные звенья
Эти обратные звенья исключают формирование сколов на лицевой стороне, что немаловажно при обработке декоративных материалов. Полотна для ламината изготавливаются с применением двух типов сталей, посредством чего насадки называются биметаллическими, и имеют обозначение BIM (bi-metal)
Для керамической плитки — насадки для пиления высокопрочных материалов, как керамическая плитка, пеноблоки, мрамор и т.п., изготавливаются из сплава карбида вольфрама
Кроме применения специального высокопрочного состава, такие насадки имеют отличительную конструкцию от всех остальных. Если полотно изготовлено из сплава карбида вольфрама, то маркировка содержит обозначение HIM или HM (hard material). Твердость материала достигает отметки в 79 HRC. Если на пилке имеется обозначение DIA, то это означает, что она изготовлена с применением алмазного напыления. Алмазные полотна отличаются дороговизной, и предназначаются для распила керамической плитки и гранита
Для картона — это специальная разновидность режущих элементов для лобзиков, которая имеет заточенную кромку волнообразной конструкции. Используются такие пилки для того, чтобы резать пенопласт, резину, картон и другие виды мягких материалов. Острых зубьев пилка не имеет, а вместо них волнообразные заточенные бугорки. Такая конструкция способствует тому, что материал не крошится, а также не рвется. В итоге рез получается ровным и аккуратным. Еще применяются лобзики с пилками для картона, чтобы осуществить раскрой ковровых покрытий

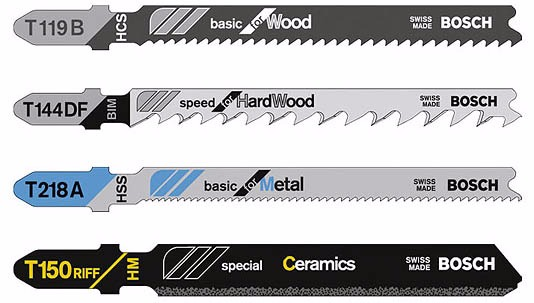

Это основные виды полотен под лобзики, которые предназначаются для работы с конкретными материалами. Однако есть еще универсальные насадки. Отличительная особенность таких полотен в том, что с одной стороны они имеют крупные зубья, а с другой мелкие. Как показывает практика, не имеет смысла покупать такие насадки, так как их главное достоинство в том, что не нужно использовать более двух расходников при обработке разнородных материалов.
Виды зажимов
Неопытный пользователь может не знать, как закрепляется пилка в лобзике или как заменить полотно. У всех моделей электролобзиков разная конструкция для фиксирования пилок. При интенсивной работе агрегата, пилкодержатель испытывает нагрузку.
Если вставить тупое или не по размеру полотно, нагрузка будет еще сильнее. Поэтому, прежде чем менять пилочку, лучше ее сначала заточить. Нужно следить за состоянием держателя, своевременно производить замену пилки и инструмент прослужит дольше. Наряду с электрическими лобзиками следует знать, как установить пилку в ручной лобзик где технология немного другая. Крепить пилку можно разными способами, но есть несколько популярных.
Быстрозажимное крепление
Быстрозажимное крепление поможет в вопросе, как вставить пилку в электрический лобзик. При нажатии на кнопку фиксации, имеющаяся в креплении прорезь разжимается. Если действовать наоборот, она сжимается. В эту прорезь нужно вставить хвостовик, пока он не упрется. Сложного в вопросе, как закрепляется пилка в зажимах лобзика, нет.
Зажим управляется клавишей, которая находится кверху держателя или сбоку. При характерном щелчке, можно понять, что пилку удалось закрепить как надо. Правоту своих действий можно проверить. Для этого нужно ослабить фиксатор и попробовать вытащить полотно руками. Если не удалось – все нормально.
Следует знать, что закрепление, замена и проверка пильного полотна производится в том случае, когда инструмент отключен от сети. Если электролобзик находится далеко от электросети, его можно поставить на предохранитель.

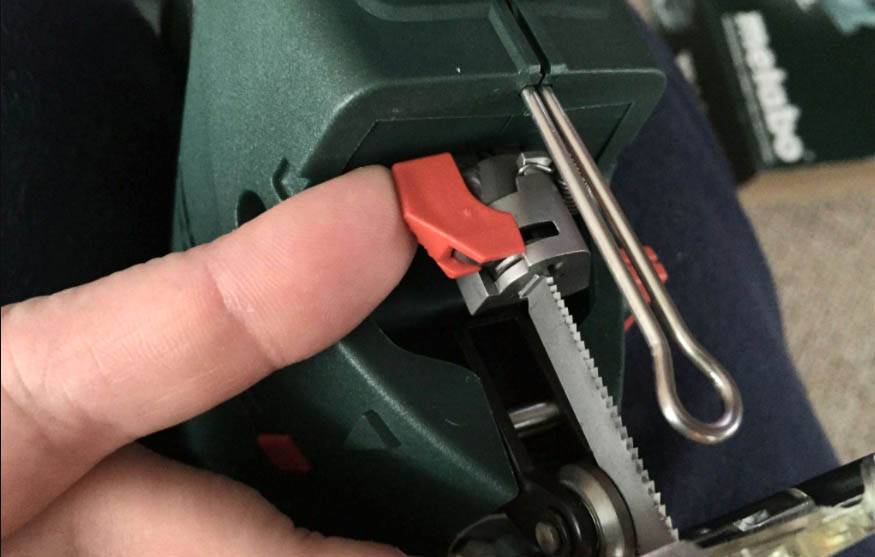

Быстрозажимное крепление выполняется с помощью кнопки фиксации
Радиальный зажим
Вариант с радиальным зажимом тоже относят к функции быстросъемного механизма. Здесь патрон закрывается щитком. Чтобы вставить пилку, защиту поднимают или двигают вниз – в зависимости от модификации. Затем винт зажима поворачивают по часовой стрелке. Хвостовик вставляется в прорезь и винт возвращается на место.
Крепление с зажимом на болтах (колодочное)
Способ более сложный и имеет свои минусы. Такие виды пилкодержателей оборудованы магнитными колодками. В них имеются отверстия под болты – они будут называться крепежный и крепежно-регулировочный. В электролобзиках старого образца есть шлицы, предназначенные под плоскую отвертку. В современных моделях эти же шлицы имеют форму отверстий с шестью углами. В комплектации есть шестигранный ключ.
Перед тем, как вставить пилку в держатель, нужно ослабить болты. После установки хвостовика в прорезь, их следует затянуть
Затягивать следует осторожно, чтобы полотно не перекосило. Положение пилки можно регулировать с помощью уголка, хотя многие считают это недостатком данного способа. В некоторых случаях можно сделать небольшие вставки для фиксации пилки
В некоторых случаях можно сделать небольшие вставки для фиксации пилки.
Но зато при таком креплении подойдут полотна с разными формами хвостовиков. Если сильно затянуть болты, пилка может сломаться. Слабая натяжка тоже не подойдет, полотно будет раскачиваться или выпадет совсем. Чтобы без проблем снять старую пилку и сменить ее, можно приобрести недорогой ремкомплект.
Есть еще особенности такого крепления:
- Шлицы на болтах быстро стираются.
- Можно сорвать резьбу на самой колодке или креплении.
- Трещины на корпусе.
Классификация пилок для электролобзика по виду обрабатываемого материала
Для дерева и древесных материалов
Изначально лобзик был создан для работы исключительно с деревом. Современные инструменты научились пилить и металл, и пластик, однако основным их предназначением по-прежнему остается рез древесины и ее производных. Именно поэтому большая часть ассортимента пильных полотен рассчитана на работу именно с этими материалами. «Деревянные» пилки подразделяются на группы по типу работы, для которой они предназначены.
Быстрый рез.
При проведении некоторых видов работ с деревом часто бывает важна не аккуратность, а скорость процесса. Обеспечить высокую производительность работы способны пилки для быстрого реза древесины. Их несложно узнать по следующим характерным признакам:
- длинное полотно (от 60 мм),
- крупные зубья (вплоть до 6 мм),
- большая величина развода (около 1 мм).
Чистый рез.
Такие операции, как раскройка мебельных щитов из ДСП или обрезка паркетной доски, требуют гладкого и аккуратного распила. При решении подобных задач, где на первый план выходит качество работы, а не производительность, используют полотна для чистого реза, имеющие:
- средний размер зубьев (не более 3 мм),
- незначительный развод.
У большинства пилок зубчики направлены в сторону лобзика. Чтобы лицевая сторона материала после распила ДСП или ламината получилась максимально аккуратной, без сколов и задиров, заготовку размещают обратной стороной к себе/инструменту. Чтобы резать с «лица», нужно использовать полотно с обратным зубом. Правда, работать таким сложнее, чем обычным – приходится преодолевать силу выталкивания инструмента.
Фигурный рез.
Выпилить кривую с малым радиусом обычным широким полотном практически невозможно. Для фигурного реза используют специализированные пилки, которые благодаря своим размерам легко проходят закругленные участки:
- узкое полотно (не больше 4 мм),
- мелкие зубья (до 2 мм),
- небольшая длина (до 40 мм),
- скошенная тыльная сторона.
Для металла
Надо признать, что электролобзик мало подходит для реза металла: инструмент с трудом справляется с нагрузкой, процесс идет очень медленно, пилки быстро тупятся. Однако иногда этот крайний способ бывает оправдан.
Пилки по металлу отличаются от пилок по дереву: они изготавливаются из особо прочной стали и имеют мелкие (до 1 мм) зубья, разведенные волнообразным способом. Если вы часто пользуетесь электролобзиком и при этом выполняете с его помощью самые разнообразные работы, рекомендуем держать под рукой сразу три полотна по металлу – отдельно для алюминия, прочих цветных металлов и стали. Если же резать металл вам приходится лишь от случая к случаю, достаточно будет иметь только пилку для стали – она заведомо справится и с резом изделий из цветмета.
Для полимерных материалов
Для распила труб и прочих изделий из ПВХ подойдут полотна с крупным зубом, предназначенные для реза дерева или металла.
Мелкозубые пилки тоже справятся с поставленной задачей, но пилить придется на минимальной скорости, в противном случае размягченные от высокой температуры опилки пластика забьют зубья пилки. Для тонких листов пластмассы и оргстекла отлично подходят полотна по металлу с мелкими зубьями. Для реза толстого пластика можно взять пилку по дереву и резать на малых оборотах.
Для специфических задач

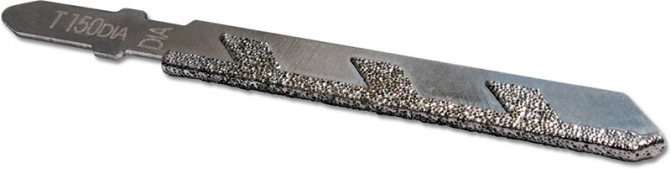

Пилки, предназначенные для стекла и керамики, изготавливаются из особо прочных сплавов и имеют на своей режущей кромке алмазное напыление или чаще напыление из карбида вольфрама. Использовать электролобзик для резки керамической плитки или стекла имеет смысл, только если вам необходимо выпиливать фигурные элементы; для прямого реза этих материалов есть другие, более подходящие инструменты.
Гипсокартон и другие стройматериалы, содержащие абразивные частицы гипса, цемента или песка, быстро тупят любые пилки. Исключение составляют предназначенные специально для этих материалов пильные полотна с твердосплавными напайками на режущей кромке.
Пилка, предназначенная для реза картона, резины и прочих мягких материалов, больше похожа на нож. Она «беззуба», а ее режущая кромка выполнена в виде отшлифованных волн.
Универсальные
Универсальные пилки, изготавливаемые, как правило, из быстрорежущей стали, служат для работы с различными материалами – древесиной, пластиком, металлом. Ожидать высокого качества реза при их использовании не стоит.
Виды пилок, технические характеристики
Все пилки выпускаются для выполнения определенных видов резки.
Они могут решать конкретные задачи:
- Чистый рез.
- Скоростное пиление материала.
- Выпиливание ажурных узоров, точных фигур.
- Резка твердых материалов, стали или алюминия.
- Работа с определенными материалами.
Все эти операции требуют использования полотен, обладающих соответствующими признаками.
Рассмотрим их по порядку:
Форма зубьев, геометрия режущей кромки
Тип и форма зубьев являются основными факторами, определяющими производительность и качество реза Существуют разные виды пилок, которые можно разделить по определенным признаками.
По геометрии режущей кромки различают следующие виды:
Разведенные полотна.
Плоские пилки, не имеющие развода.
По способу нарезки зубьев:
Фрезерованные
Шлифованные
В зависимости от сочетания этих параметров различают следующие варианты:
- Фрезерованные, обладающие разводкой. Зубья создаются с помощью фрезерного станка. Внешне они отличаются закругленной формой впадинки между двумя соседними зубьями. Они могут иметь классический тип разводки (поочередный наклон в стороны), или волнистый тип разводки (по нескольку зубьев, наклоненных в разные стороны с переменной величиной отклонения от оси). Первые используются для быстрого и грубого реза по мягким материалам (древесине), вторые — для более чистого пиления древесины, ДСП, фанеры и т.п.;
- Шлифованные с разводкой. Обладают треугольными зубьями с классической разводкой. Способны сравнительно чисто пилить древесину, ДСП, фанеру, МДФ и т.п.;
- Шлифованные без разводки. Полотна с плоской поверхностью. Развод зубьев отсутствует, что позволяет получить тонкий и аккуратный распил чистых материалов — ламината, отделанной древесины, пластика и т.п.
Помимо формы, заметную роль играет размер и шаг между верхушками зубьев. Чем они меньше, тем чище получится рез. В то же время, с уменьшением размера снижается производительность и скорость пиления материалов. Обычно пилки с мелкой нарезкой используются при укладке напольных покрытий, подгонке доборных элементов дверных или оконных блоков, прочих точных и чистых работах.
Кроме того, существуют полотна с разным направлением верхушек зубьев. Обычно они направлены вверх (к хвостовику), что обеспечивает более чистую кромку с нижней стороны. Однако, есть образцы, у которых насечка направлена в сторону от хвостовика. Эти полотна применяют для подрезки ламината или других материалов, нуждающихся в аккуратной и чистой кромке.
Типы хвостовиков
Существует несколько типов хвостовика пильных полотен:
- Т-образный. Это наиболее распространенный тип, который подходит практически для всех типов зажима. Иногда его называют «бошевский хвостовик», поскольку впервые его разработали инженеры именно этой фирмы. Такое лидерство стало причиной универсальности — пилки этого типа можно использовать с электролобзиками всех производителей;
- хвостовик «Bosh». Представляет собой первоначальный вариант Т-образного основания полотна. Обладает двумя поперечными выступами, служащими упором для фиксации пилки. Подходит для старых моделей бошевских лобзиков;
- U-образный. Представляет собой американский стандартный присоединительный узел. Никаких специфических особенностей у него нет, простая прямоугольная пластинка с отверстием вблизи зубьев и углублением с торца в форме полукруга. Используется в связке со старыми импортными лобзиками;
- Хвостовик «Makita». Прямоугольная пластина с двумя сквозными отверстиями разного диаметра. Подходит только к старым моделям японских инструментов от Makita.
Мнение эксперта
Левин Дмитрий Константинович
В настоящее время преобладают полотна с Т-образным хвостовиком. Они вытеснили все альтернативные варианты, поэтому при выборе следует опираться именно на этот тип присоединительного узла.
Режущая кромка
Следующий параметр следует выбирать на основе того, какую именно линию реза вы хотите получить: чистую или не очень, широкую или узкую. Сама режущая кромка может иметь разную форму, а расположенные на ней зубцы иметь различную разводку и быть фрезерованными или шлифованными. Давайте рассмотрим подробнее.
Фрезерованные зубцы
Фрезерованные зубцы могут быть разведены двумя способами:
- классическая разводка. Каждый последующий зубец отогнут в противоположную от предыдущего сторону. Такой же принцип используется в ручных ножовках. Классическая разводка делается для того, чтобы не допустить чрезмерного нагрева пилки в процессе распила материала. Благодаря расположению зубцов само пильное полотно не трется о края реза, потому и повышения его температуры можно не опасаться. Недостаток такой пилки заключается в том, что сделать с ее помощью чистый рез вряд ли получится, даже применив максимальные усилия. Поэтому использовать ее можно только для грубых работ. Зато процесс распиливания занимает немного времени, работа идет быстро. Фрезерованное полотно с классической разводкой подходит для работы с твердыми и мягкими породами дерева, с цветными металлами и пластиковыми материалами,
- волнистая разводка. Здесь зубья тоже отогнуты в разные стороны, но не каждый по очереди, а по несколько штук подряд в одном направлении. Причем степень уклона от центральной линии у каждого элемента группы различна. Если посмотрите на режущую кромку со стороны остриев зубцов, то увидите, что она волнообразна. Пилка с такой разводкой может быть использована для довольно широкого разнообразия материалов: цветного металла, древесины, фанеры, пластика, ДСП. При этом рез получается довольно чистым.
Шлифованные зубцы
В отличие от фрезерованных, такие зубья проходят процесс шлифовки. Это позволяет получить довольно чистый рез даже в тех случаях, когда пильное полотно обладает классической разводкой. Линия распила получается широкой, но аккуратной. Работать таким инструментом можно и с древесиной, и с ДСП, ДВП и тому подобными материалами.
Существуют также зубцы, обладающие конической шлифовкой и расположенные ровной линией, то есть вовсе без разводки. С их помощью можно получить ровный и тонкий распил. Поэтому такое пильное полотно используется для работы с ламинатом. различными полимерными материалами и т. д. Впрочем, древесину тоже пилит отменно.
Типы хвостовиков полотен для электролобзиков
Первоначально уделим внимание конструкции хвостовиков на полотнах. Если вы пользуетесь одним инструментом, то наверняка не знаете о том, что устройства пилкодержателей бывают разными. Это зависит от производителя инструмента
По конструкции хвостовиков насадки бывают таких форм:
Это зависит от производителя инструмента. По конструкции хвостовиков насадки бывают таких форм:
- Т-образная конструкция — это самый распространенный вариант конструкции, который был разработан компанией Bosch. Такой тип хвостовиков присутствует не только на инструментах этой компании, но и на большинстве других марок электролобзиков
- U-образный тип — это редко встречающийся вид хвостовиков в Европе, так как является американским изобретением. Подходит для устаревших моделей инструментов таких марок, как Black&Decker, Skil, Ryobi и другие. Для этого лобзик должен иметь пилкодержатель с винтовым и цанговым зажимом
- С двумя отверстиями — этот тип хвостовиков сегодня встречается крайне редко. Такие полотна использовались на инструментах марки Makita самых первых моделей
- Двойной Т-образный или с двумя упорами — такие пилки сегодня также встречаются крайне редко. Они были разработаны компанией Бош, и представляют собой двойную т-образную форму. Однако они не получили популярности за счет сложности конструкции пилкодержателя, поэтому сегодня встречаются в виде раритета
- Г-образный — это еще одна разновидность крепления, которая используется на лобзиках фирмы Peugeot
Сегодня встречаются исключительно два первых типа хвостовиков на пилках для лобзиков. Чтобы узнать, какое нужно полотно для инструмента, следует посмотреть инструкцию или техническое описание в интернете для соответствующей марки и модели инструмента. Еще уточнить тип держателя можно путем его разборки. Если на вашем инструменте редкостная конструкция пилкодержателя, для которой невозможно найти полотна, то исправить это можно путем замены штока. В видео материале описывается, какие виды хвостовиков пилок бывают, и чем отличаются.
Это интересно!Чтобы не возникали вопросы о том, как вставить пилку в лобзик, рекомендуется выбирать современные инструменты с Т-образными конструкциями пилкодержателей. Ведь именно полотнами с такой конструкцией хвостовиков переполнены магазины и рынки.

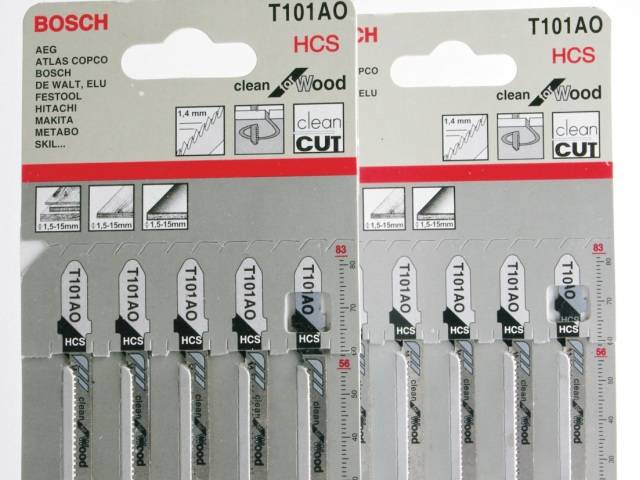

Пилки для лобзика: маркировка

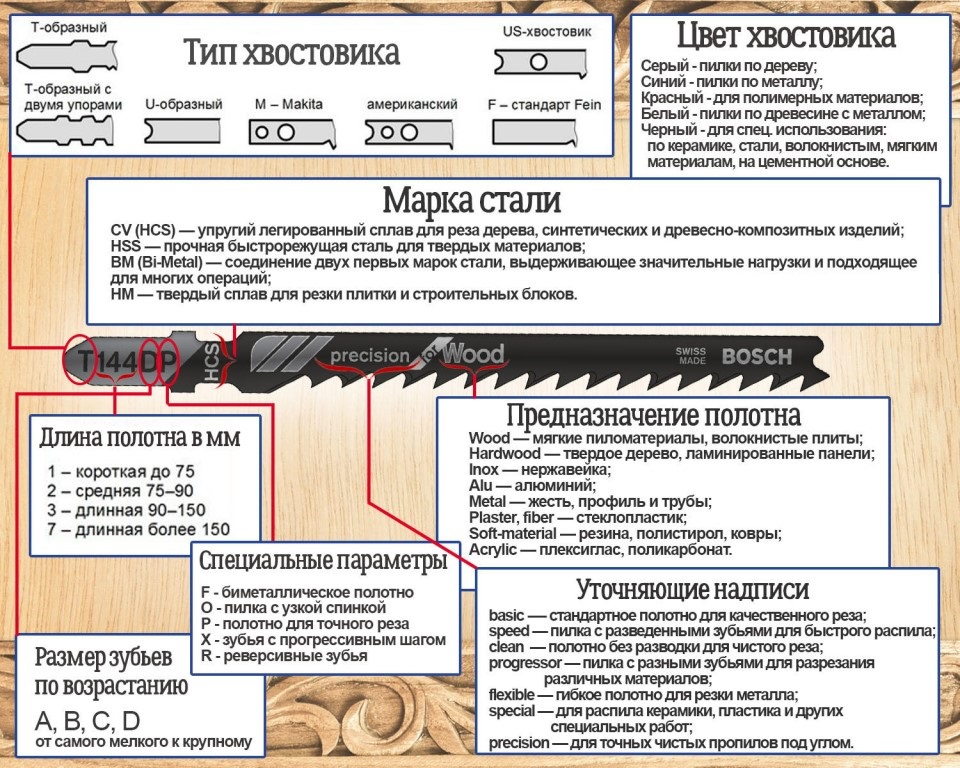

Маркировка пилок для лобзиков может рассказать о многом и о ее назначение в том числе – следует только внимательно приглядеться к ней, встретить и расшифровать знакомые символы и сразу все становится понятно. Это, конечно, если знаешь, как она читается. Именно по этому, изучать сменные полотна для лобзика, начать нужно с их маркировки. Как правило, она представляет собой набор латинских букв и арабских цифр. Первой является буква и обозначает она тип хвостовика. Как правило, это буквы «T», «X» или «U» – последняя встречается очень редко, а вот первая является широко распространенной и указывает на то, что хвостовик имеет т-образную форму.
Полотно для лобзика: хвостовик фото
Вслед за первой буквой располагается ряд цифр – как правило, их три, но важна именно первая из них. Обозначает она длину полотна:
- 1 – стандартная короткая пилка длиной 75мм
- 2 – Стандартная пилка средней длины (90мм)
- 3 – Удлиненная пилка, размер которой составляет 150мм
- 7 – Очень длинная. Размер свыше 150мм
После цифр, снова идут буквы, но в этот раз, они обозначают не тип хвостовика, а размер зубьев – как правило, это буквы A,B,C и D. «A» – это самый мелкий зуб, а «D» – самый крупный. «B» и «C», следует понимать как промежуточные варианты.

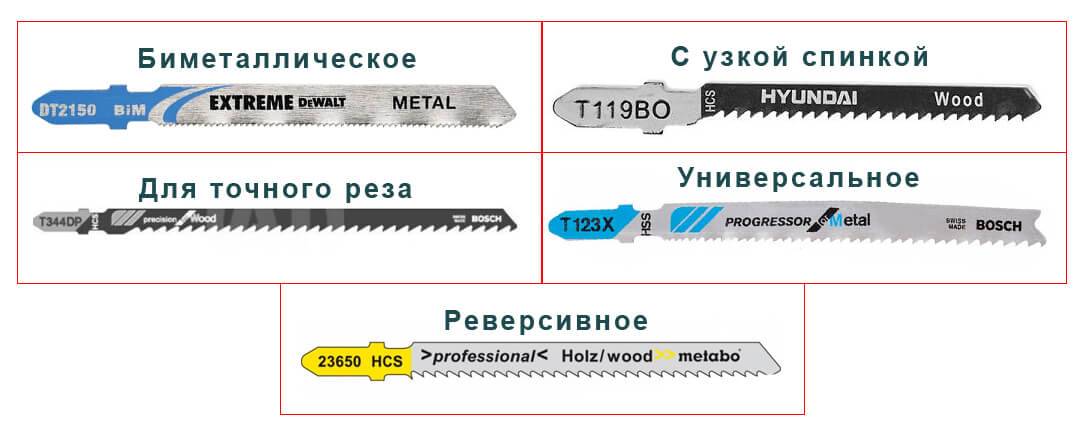

Довольно таки часто, в маркировке пил для лобзика, в конце может встречаться не одна буква, а две – последняя из них указывает на уникальные качества расходного материала. Разберемся с ними немного подробней – больших списков писать не будем. Как говорится, только самое нужное и распространенное:
- F – это самые качественные и долговечные полотна изготавливаемые из биметалла
- R – указывает на обратно направленный зуб. Такие пилки применяются редко и предназначены они для работы с тонкими, способными расслаиваться материалами.
- X – это универсальная пила, которой по утверждению производителей можно пилить и металл, и дерево, и пластик. Исходя из практики скажу только то, что с металлом она справляется не очень хорошо.
- O – полотно для криволинейного реза. Оно уже, чем обычно и позволяет выполнять более крутые повороты, не рискуя скосить рез.
P – утолщенные полотна. Применяются такие пилки для осуществления высокоточных наклонных резов – они не гнутся, поэтому легко справляются с подобными работами.
Что еще можно прочесть, изучая надписи, которые наносят на полотно для лобзика? В принципе, дополнительно можно узнать о материале, который был использован для его изготовления
По большому счету это не важно, но если вы хотите купить действительно качественное полотно, которое сможет работать долго, этой информацией нужно владеть. Между т-образными выступами хвостовика и самим пильным полотном можно обнаружить три латинских буквы, которые и рассказывают о материале из которого изготовлена пилка. Здесь вариантов не много – всего четыре:
Здесь вариантов не много – всего четыре:
- HCS – высокоуглеродистая сталь. Для мягких материалов как раз то, что нужно.
- HSS – инструментальная быстрорежущая сталь. Этот вариант идеален для черного и цветного железа.
- BiM – биметаллические пилки. Гибкие и прочные, а главное универсальные.
- HM/TC – твердосплавные пилки. Довольно таки специфические полотна – используют их в основном при работе с очень твердыми материалами (сталь, черепица, стеклопластик и даже абразивные материалы).
Пожалуй, это все, если конечно не считать логотипа производителя. Теперь, после ознакомления с маркировкой сменных пилок для лобзиков, разберемся более подробно с их назначением.
