Обозначение изделий и конструкторских документов
ГОСТ 2.201-80 устанавливает единую обезличенную классификационную систему обозначения изделий основного и вспомогательного производства и их конструкторских документов всех отраслей промышленности. Обозначение изделия имеет вид:
АБВГ.XXXXXX.XXX-XX.XX
- где АБВГ — четырехзначный буквенный код организации-разработчика изделия;
- XXXXXX — шестизначный числовой код классификационной характеристики согласно классификатору ЕСКД;
- XXX — трехзначный числовой регистрационный номер;
- -XX — двух- или трехзначный порядковый номер исполнения (только при групповом исполнении);
- .XX — дополнительный двухзначный номер исполнения (только при групповом исполнении).
Обозначение основного конструкторского документа совпадает с обозначением изделия.
Обозначение неосновного документа состоит из обозначения изделия и кода документа, например СБ — код сборочного чертежа, Э3 — код схемы электрической принципиальной. Код документа не может содержать больше четырех знаков.
5.1 Изделия по конструктивно-функциональным характеристикам
5.1.1 Устанавливаются следующие виды изделий по конструктивно-функциональным характеристикам: деталь, сборочная единица, комплекс и комплект.
5.1.2 Деталь – изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций, например валик из одного куска металла; литой корпус; пластина из биметаллического листа; печатная плата; маховичок из пластмассы (без арматуры); отрезок кабеля или провода заданной длины. Эти же изделия, подвергнутые покрытиям (защитным или декоративным), независимо от вида, толщины и назначения покрытия, или изготовленные с применением местной сварки, пайки, склейки, сшивки и т. п., например винт, подвергнутый хромированию; трубка, спаянная или сваренная из одного куска листового материала; коробка, склеенная из одного куска картона.
5.1.3 Сборочная единица – изделие, составные части (СЧ) которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сочленением, клепкой, сваркой, пайкой, запрессовкой, развальцовкой, склеиванием, сшиванием, укладкой и т. п.), например автомобиль, станок, телефонный аппарат, микромодуль, редуктор, сварной корпус, маховичок из пластмассы с металлической арматурой.
К сборочным единицам, при необходимости, также относят:
а) изделия, для которых конструкцией предусмотрена разборка их на составные части;
б) совокупность сборочных единиц и/или деталей, имеющих общее функциональное назначение и совместно устанавливаемых на предприятии-изготовителе в другой сборочной единице, например электрооборудование станка, автомобиля, самолета; набор составных частей для установки врезного замка (замок, запорная планка, ключи);
в) совокупность сборочных единиц и/или деталей, имеющих общее функциональное назначение, совместно уложенных на предприятии-изготовителе в укладочные средства (футляр, коробку и т. п.), которые предусмотрено использовать вместе с уложенными в них изделиями, например набор чертежных инструментов (готовальня), набор концевых плоскопараллельных мер длины;
г) упаковочную единицу, представляющую изделие, создаваемое в результате соединения упаковываемой продукции с упаковкой.
5.1.4 Комплекс – два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций.
Каждое из этих специфицированных изделий, входящих в комплекс, служит для выполнения одной или нескольких основных функций, установленных для всего комплекса, например цех-автомат; завод-автомат, автоматическая телефонная станция, бурильная установка; изделие, состоящее из метеорологической ракеты, пусковой установки и средств управления; корабль.
В комплекс, кроме изделий, выполняющих основные функции, могут входить детали, сборочные единицы и комплекты, предназначенные для выполнения вспомогательных функций, например детали и сборочные единицы, предназначенные для монтажа комплекса на месте его эксплуатации; комплект запасных частей, укладочных средств, тары и др.
5.1.5 Комплект – два и более изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструмента и принадлежностей, комплект измерительной аппаратуры, комплект упаковочной тары и т. п.
К комплектам также относят сборочную единицу или деталь, поставляемую вместе с набором других сборочных единиц и/или деталей, предназначенных для выполнения вспомогательных функций при эксплуатации этой сборочной единицы или детали, например осциллограф в комплекте с укладочным ящиком, запасными частями, монтажным инструментом, сменными частями.
АВИАЦИОННАЯ ТЕХНИКА
Издание официальное
Москва Стандартинформ 2020
Предисловие
- 1 РАЗРАБОТАН Некоммерческим партнерством «Национальная технологическая палата» (НП «Национальная технологическая палата»)
- 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 323 «Авиационная техника»
- 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому ре* гулированию и метрологии от 21 июля 2021 г. № 375-ст
- 4 ВВЕДЕН ВПЕРВЫЕ
Пробила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (но состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Стандартинформ. оформление. 2020
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и рас* пространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
1 Область применения
2 Нормативные ссылки
3 Термины, определения и сокращения
4 Основные положения
5 Содержание технологического контроля
6 Организация и порядок проведения технологического контроля конструкторской документации.. .7
7 Соблюдение требований технологического контроля
8 Информационное обеспечение технологического контроля
Приложение А (обязательное) Форма первой страницы ведомости замечаний и предложений технологического контроля конструкторской документации
Приложение Б (обязательное) Форма второй и последующих страниц ведомости замечаний и предложений технологического контроля конструкторской документации
Приложение 8 (обязательное) Форма последней страницы ведомости замечаний и предложений технологического контроля конструкторской документации
ж W
ж
5.1 Изделия по конструктивно-функциональным характеристикам
5.1.1 Устанавливаются следующие виды изделий по конструктивно-функциональным характеристикам: деталь, сборочная единица, комплекс и комплект.
5.1.2 Деталь – изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций, например валик из одного куска металла; литой корпус; пластина из биметаллического листа; печатная плата; маховичок из пластмассы (без арматуры); отрезок кабеля или провода заданной длины. Эти же изделия, подвергнутые покрытиям (защитным или декоративным), независимо от вида, толщины и назначения покрытия, или изготовленные с применением местной сварки, пайки, склейки, сшивки и т. п., например винт, подвергнутый хромированию; трубка, спаянная или сваренная из одного куска листового материала; коробка, склеенная из одного куска картона.
5.1.3 Сборочная единица – изделие, составные части (СЧ) которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сочленением, клепкой, сваркой, пайкой, запрессовкой, развальцовкой, склеиванием, сшиванием, укладкой и т. п.), например автомобиль, станок, телефонный аппарат, микромодуль, редуктор, сварной корпус, маховичок из пластмассы с металлической арматурой.
К сборочным единицам, при необходимости, также относят:
а) изделия, для которых конструкцией предусмотрена разборка их на составные части;
б) совокупность сборочных единиц и/или деталей, имеющих общее функциональное назначение и совместно устанавливаемых на предприятии-изготовителе в другой сборочной единице, например электрооборудование станка, автомобиля, самолета; набор составных частей для установки врезного замка (замок, запорная планка, ключи);
в) совокупность сборочных единиц и/или деталей, имеющих общее функциональное назначение, совместно уложенных на предприятии-изготовителе в укладочные средства (футляр, коробку и т. п.), которые предусмотрено использовать вместе с уложенными в них изделиями, например набор чертежных инструментов (готовальня), набор концевых плоскопараллельных мер длины;
г) упаковочную единицу, представляющую изделие, создаваемое в результате соединения упаковываемой продукции с упаковкой.
5.1.4 Комплекс – два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций.
Каждое из этих специфицированных изделий, входящих в комплекс, служит для выполнения одной или нескольких основных функций, установленных для всего комплекса, например цех-автомат; завод-автомат, автоматическая телефонная станция, бурильная установка; изделие, состоящее из метеорологической ракеты, пусковой установки и средств управления; корабль.
В комплекс, кроме изделий, выполняющих основные функции, могут входить детали, сборочные единицы и комплекты, предназначенные для выполнения вспомогательных функций, например детали и сборочные единицы, предназначенные для монтажа комплекса на месте его эксплуатации; комплект запасных частей, укладочных средств, тары и др.
5.1.5 Комплект – два и более изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструмента и принадлежностей, комплект измерительной аппаратуры, комплект упаковочной тары и т. п.
К комплектам также относят сборочную единицу или деталь, поставляемую вместе с набором других сборочных единиц и/или деталей, предназначенных для выполнения вспомогательных функций при эксплуатации этой сборочной единицы или детали, например осциллограф в комплекте с укладочным ящиком, запасными частями, монтажным инструментом, сменными частями.
Обозначение изделий и конструкторских документов
ГОСТ 2.201-80 устанавливает единую обезличенную классификационную систему обозначения изделий основного и вспомогательного производства и их конструкторских документов всех отраслей промышленности. Обозначение изделия имеет вид:
АБВГ.XXXXXX.XXX-XX.XX
где АБВГ — четырехзначный буквенный код организации-разработчика изделия; XXXXXX — шестизначный числовой код классификационной характеристики согласно классификатору ЕСКД; XXX — трехзначный числовой регистрационный номер; -XX — двух- или трехзначный порядковый номер исполнения (только при групповом исполнении); .XX — дополнительный двухзначный номер исполнения (только при групповом исполнении).
Обозначение основного конструкторского документа совпадает с обозначением изделия.
Обозначение неосновного документа состоит из обозначения изделия и кода документа, например СБ — код сборочного чертежа, Э3 — код схемы электрической принципиальной. Код документа не может содержать больше четырёх знаков.
6 Порядок проведения нормоконтроля
6.1 Нормоконтроль, осуществляемый в соответствии с требованиями настоящего стандарта, — составная часть разработки КД, а также работ по стандартизации и унификации в организации.
6.2 Введение нормоконтроля в организации должно быть оформлено организационно-распорядительным документом, в котором также утверждается состав подразделения нормоконтроля и положение о его работе. Подразделения или отдельные инженерно-технические работники, занимающиеся нормоконтролем, должны находиться, как правило, в составе службы стандартизации организации. Если эти подразделения и лица находятся в составе других подразделений, то они должны подчиняться руководителю службы стандартизации функционально.
6.3 Нормоконтроль — завершающий этап разработки КД. В соответствии с этим:
а) при выполнении бумажной КД передачу подлинников документов отделу технической документации или заменяющему его подразделению рекомендуется поручать нормоконтролеру;
б) при выполнении электронной КД присвоение статуса документа, определяющего полную готовность документа к применению, рекомендуется поручать нормоконтролеру.
Подпись в КД ответственного за нормоконтроль является обязательной.
6.4 В зависимости от количества и содержания разрабатываемой в организации КД нормоконтроль может проводить один нормоконтролер или нормоконтролеры, специализированные:
– по объектам проверки;
– по видам документов.
6.5 Нормоконтроль рекомендуется проводить в два этапа:
I этап — проверка оригиналов КД перед передачей на изготовление подлинников и размножение. Эти материалы предъявляют нормоконтролеру с подписями в графах «Разраб.», «Пров.» и «Т. контр.» (при выполнении технологического контроля КД);
II этап — проверка КД в подлинниках при наличии всех подписей лиц, ответственных за выполнение КД, кроме утверждающей подписи.
6.6 КД, как правило, следует предъявлять на нормоконтроль комплектно:
-все документы, разрабатываемые на соответствующей стадии разработки,—для проектной документации (документы технического предложения, эскизного и технического проектов);
-документы на изделие (деталь, сборочную единицу, комплекс, комплект) — для рабочей документации.
4
ГОСТ 2.111-2013
6.7 Подписание нормоконтролером проверенных конструкторских документов осуществляют следующим образом:
– если документ проверяет один нормоконтролер по всем показателям, он подписывает его в месте, отведенном для подписи нормоконтролера;
– если документ последовательно проверяют несколько специализированных нормоконтролеров, то подписание этих документов в месте, отведенном для подписи нормоконтролера, осуществляет исполнитель наиболее высокой (в группе нормоконтролеров) должностной категории. Остальные нор-моконтролеры после проверки документа ставят свои визы на полях;
– документацию, подлежащую утверждению руководством организации, нормоконтролер визирует до передачи на утверждение и подписывает после утверждения.
Примечание — Электронные конструкторские документы с применением электронной подписи нормо-контролеры подписывают в соответствии с шаблоном, оформленным в соответствии с требованиями стандарта организации.
6.8 Исправлять и изменять подписанные нормоконтролером, но не сданные на учет и хранение в службу технической документации подлинники документов без его ведома не допускается.
Примечание — При внесении изменений по журналу изменений подлинники на бумажном носителе подвергают повторному нормоконтролю и визируются нормоконтролером на поле для подшивки этих документов.
6.9 Изменения и исправления, указанные нормоконтролером и связанные с нарушением действующих стандартов и других НД, обязательны для внесения в КД.
6.10 Предложения нормоконтролера, касающиеся замены оригинальных исполнений деталей и сборочных единиц заимствованными, стандартными и типовыми, сокращения применяемых номенклатур типоразмеров изделий, конструктивных элементов и материалов вносят в документацию при условии их согласования с разработчиком документации.
6.11 Разногласия между нормоконтролером и разработчиком документации разрешает руководитель службы стандартизации по согласованию с руководителем подразделения разработчика документации. Решения руководителя службы стандартизации по вопросам соблюдения требований стандартов и других нормативных документов являются окончательными.
Если не решены разногласия по вопросам применения ранее разработанных изделий, замены, объединения типоразмеров и т. п., то их разрешает руководство организации, разрабатывающей КД.
ПРИЛОЖЕНИЕ (рекомендуемое). ПЕРЕЧЕНЬ РАБОТ, ВЫПОЛНЯЕМЫХ ПРИ РАЗРАБОТКЕ ЭСКИЗНОГО ПРОЕКТА
ПРИЛОЖЕНИЕ Рекомендуемое
В общем случае при разработке эскизного проекта проводят следующие работы:
а) выполнение вариантов возможных решений, установление особенностей вариантов (характеристики вариантов составных частей и т.п.), их конструкторскую проработку. Глубина такой проработки должна быть достаточной для сопоставления рассматриваемых вариантов;
б) предварительное решение вопросов упаковки и транспортирования изделия;
в) изготовление и испытания материальных макетов и (или) разработка и анализ электронных макетов с целью проверки принципов работы изделия и (или) его составных частей; (Измененная редакция, Изм. N 5).
г) разработку и обоснование технических решений, направленных на обеспечение показателей надежности, установленных техническим заданием и техническим предложением;
д) оценку изделия на технологичность и правильность выбора средств контроля (испытаний, анализа, измерений);
е) оценку изделия по показателям стандартизации и унификации;
ж) оценку изделия в отношении его соответствия требованиям эргономики, технической эстетики. При необходимости, для установления эргономических, эстетических характеристик изделия и для удобства сопоставления различных вариантов по этим характеристикам изготавливают материальные макеты и (или) разрабатывают электронные макеты; (Измененная редакция, Изм. N 5).
з) проверку вариантов на патентную частоту* и конкурентоспособность, оформление заявок на изобретения; ____________ * Вероятно ошибка оригинала. Следует читать «патентную чистоту». — Примечание изготовителя базы данных.
и) проверку соответствия вариантов требованиям техники безопасности и производственной санитарии;
к) сравнительную оценку рассматриваемых вариантов, вопросы метрологического обеспечения разрабатываемого изделия (возможности выбора методов и средств измерения).
Сравнение проводят по показателям качества изделия (назначения, надежности, технологичности, стандартизации и унификации, экономическим, эстетическим, эргономическим).
При этом следует учитывать конструктивные и эксплуатационные особенности разрабатываемого и существующих изделий, тенденции и перспективы развития отечественной и зарубежной техники в данной области;
л) выбор оптимального варианта (вариантов) изделия, обоснование выбора; принятие принципиальных решений; подтверждение (или уточнение) предъявляемых к изделию требований (технических характеристик, показателей качества и др.), установленных техническим заданием и техническим предложением, и определение технико-экономических характеристик и показателей, не установленных техническим заданием и техническим предложением;
м) выявление на основе принятых принципиальных решений новых изделий и материалов, которые должны быть разработаны другими предприятиями (организациями), составление технических требований к этим изделиям и материалам;
н) составление перечня работ, которые следует провести на последующей стадии разработки, в дополнение или уточнение работ, предусмотренных техническим заданием и техническим предложением;
о) проработку основных вопросов технологии изготовления (при необходимости);
п) подготовку предложений по разработке стандартов (пересмотр и внесение изменений в действующие стандарты), предусмотренных техническим заданием на данной стадии;
р) проработку вопросов, обеспечивающих возможность использования конструкторской документации в электронной форме на последующих стадиях разработки. (Введено дополнительно, Изм. N 5). ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. N 4). Электронный текст документа подготовлен АО «Кодекс» и сверен по: официальное издание Единая система конструкторской документации. Основные положения: Сб. ГОСТов. — М.: Стандартинформ, 2011

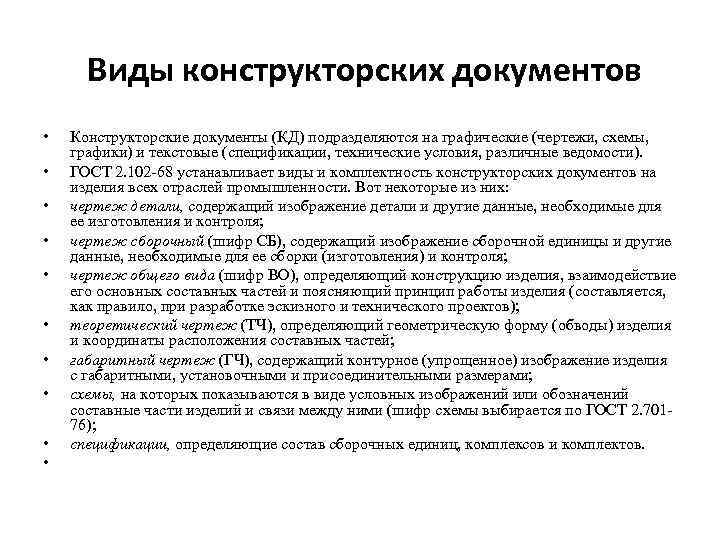

Графические конструкторские документы
- Чертеж детали. Документ, содержащий полную информацию о детали, с указанием размеров, углов, допусках, значений чистоты поверхности. Указывается точная марка материала изготовления.
- Сборочный чертеж. Целевая информация о посадочных местах детали, сопрягаемых с другими элементами конструкции. При необходимости указывается порядок сборки. Может иметься список используемых крепежных элементов, оборудования, инструментов.
- Чертеж общего вида. Необходим для демонстрации конструкции изделия, пояснений для сборки. Документ описывает принцип действия конструкции в целом и отдельных ее частей.
- Габаритный чертеж. Упрощенное изображение детали, конструкции с указанием размеров, описанием мест крепления, установки элементов.
- Монтажный чертеж. Документ, содержащий информацию, необходимую при сборке конструкции, где в упрощенной форме показано изображение деталей, необходимые условия, параметры для их установки. Используется при монтаже габаритных конструкций.
- Схема. В документе описываются требования, условия, характеристики конструкции, детали. С помощью условных изображений отмечается взаимное расположение элементов, их взаимосвязь.
Выше перечисленные виды графических документов считаются основными. На практике можно встретить и другие варианты. Например, упаковочный, электромонтажный, теоретический чертеж. Специфическая информация для узкого круга специалистов применяется в отдельных отраслях производственной деятельности.
Такой подход ускоряет процесс, повышает производительность труда и сокращает время изготовления.
Эксплуатационные и ремонтные документы в составе КД
Эксплуатационные и ремонтные документы входят в состав конструкторской документации, однако у них есть определенная специфика, поэтому в рамках этого материала они рассматриваются отдельно.
В соответствии с ГОСТ 2.102 эксплуатационные и ремонтные документы, как и другие конструкторские документы, допускается выполнять в электронной форме. В то же время, чтобы эти документы считались легитимными, их должна удостоверять электронная подпись (ЭП) или удостоверяющий лист. Также в соответствии с ГОСТ 2.610, эксплуатационные документы разрешается выполнять в виде интерактивного эксплуатационного документа, соответствующего требованиям ГОСТ 2.051. Интерактивным электронным документом в трактовке ГОСТ 2.051 является документ с содержательной частью, доступной в интерактивной форме.
Руководство по эксплуатации, инструкция по эксплуатации, инструкции эксплуатационные специальные. Для этих документов ближайшим аналогом среди интерактивных электронных документов является интерактивное электронное техническое руководство (ИЭТР). ГОСТ 54088 определяет его как совокупность электронных документов, технических данных и программно-технических средств, предназначенную для информационного обеспечения процессов использования по назначению и технической эксплуатации изделия и (или) его составных частей и предоставляющую пользователям возможность прямой и обратной связи между пользователем и руководством в режиме реального времени с помощью интерфейса электронной системы отображения. Компанией «Иторум» в форме ИЭТР выполнено множество технических документов, включая руководства по эксплуатации и ремонту, каталоги деталей и сборочных единиц, справочные и учебно-технические материалы. Более подробно с процессом и средствами разработки ИЭТР вы можете ознакомиться на странице услуги.
Формуляр, паспорт, этикетка. В 2012 году выпущен стандарт ГОСТ 2.612 «Электронный формуляр. Общие положения», который определяет ключевые положения и общие технические требования к выполнению электронных формуляров. На основе ГОСТ 2.612 могут разрабатываться стандарты для паспортов, этикеток на изделия конкретных видов техники.
Каталог деталей и сборочных единиц. Требования к электронному каталогу изделий определены в ГОСТ 2.611-2011. Про такой каталог изделий у нас написана отдельная статья.
Учебно-технические плакаты. ГОСТ 2.605-68 в редакции от 01.09.2006 оговаривает возможность выполнения учебно-технических плакатов в бумажной или электронной форме. Главное, чтобы в обоих случаях это было сделано способом, обеспечивающим их тиражирование. Учебно-технические плакаты также могут разрабатываться в виде интерактивных электронных документов. Порядок разработки регулирует ГОСТ 2.051. Учебно-технические плакаты в интерактивном формате могут реализовываться в виде сценария, дополняться речевым или звуковым сопровождением, средствами анимации.
Нормы расхода запасных частей, нормы расхода материалов, ведомость комплекта запасных частей, инструмента и принадлежностей, ведомость эксплуатационных документов. Эти документы относятся к текстовым конструкторским документам и в соответствии с ГОСТ 2.102 могут быть выполнены в электронной форме.
В отношении ремонтной документации действуют те же принципы: в соответствии с ГОСТ 2.602 ремонтные документы могут разрабатываться и применяться как в бумажной, так и в электронной форме. Также допускается выполнение ремонтных документов в формате интерактивного электронного документа по ГОСТ 2.051. Порядок и правила разработки ремонтной документации на основе аналогичных эксплуатационных документов определяются в ГОСТ 2.602.
Для удобства сопоставления электронной и бумажной формы эксплуатационной и ремонтной документации, виды бумажных документов и их электронные аналоги сведены в таблицу 2.
7 Обозначение стандартов Единой системы конструкторской документации
7.1 Обозначение стандартов ЕСКД — согласно ГОСТ 1.0.
7.2 Обозначение стандарта состоит из: — индекса стандарта — ГОСТ; — цифры 2, присвоенной комплексу стандартов ЕСКД; — цифры (после точки), обозначающей номер группы стандартов в соответствии с таблицей 1; — двузначного числа, определяющего порядковый номер стандарта в данной группе; — четырех цифр (после тире), указывающих год утверждения стандарта. В стандартах, утвержденных до 2000 года, указаны две последние цифры года. Пример обозначения ГОСТ 2.316-2008 Единая система конструкторской документации. Правила нанесения надписей, технических требований и таблиц на графических документах:
