Вертикальный настольно-сверлильный станок 2М112: характеристики, паспорт

О достоинствах и недостатках

Для высокой защиты от разнообразных повреждений и поломок завод-изготовитель собрал все важные узлы и механизмы в цельный чугунный корпус. В устройстве агрегата для дополнительного удобства работы встроена функция освещения рабочего стола и зоны обработки.

Выпуск изделия начался в давние восьмидесятые. Хотя и прошло с тех пор не одно десятилетие, популярность агрегата не поубавилась. Он и по нынешний день пользуется большим спросом на крупных предприятиях и мелких частных мастерских. Модель 2м112 очень высоко ценят специалисты данного профиля за его надежность, легкость в управлении и хорошие характеристики.

Даже если станок 2м112 дал полный сбой в работе и восстановлению не подлежит (что само по себе крайне редкое явление), пользователи ищут аппарат такой же модели. Китайские аналоги хотя и дешевле, но их качество зачастую сильно страдает, а европейское оборудование на порядок дороже.

Благодаря высокой надежности и хорошему ресурсу, сверлильный станок 2м112 способен отлично справляться с тяжелыми условиями работы бесперебойной эксплуатации.

Читать также: Станок деревообрабатывающий многофункциональный белмаш сдм 2500

Простота конструкции делает возможным самостоятельный ремонт и не вызовет особых сложностей. В нынешнее время можно без проблем найти нужные запчасти и комплектующие. Так что с ремонтом никаких проблем не возникнет.

Мощности двигателя вполне хватает как для производственных организаций, так и для мелкого частного предприятия. Учитывая сравнительно доступную цену и крайне высокую надежность за счет большого ресурса, становится понятно, откуда такая высокая популярность у разработанного еще в прошлом веке станка.

Сверлильный станок 2м112, несмотря на уже довольно длительную историю своего существования, до сих пор пользуются широким спросом в мастерских, профучилищах, на различных производствах. Модель 2м112, а также ее аналоги в лице гс2112, 2н112 и 2а112 вы сами могли встретить на уроках труда у себя в школе. Потому рассмотреть модель 2м112 более детально, заглянем в его паспорт и изучим технические характеристики.

Особенности конструкции

Конструкция станка отличается простотой. Именно в этом заключается основа надежности и долговечности инструмента. При необходимости мастер может самостоятельно провести ремонт. На современном рынке представлено большое количество деталей, которыми можно заменить испортившиеся элементы. Сверлильный станок 2м112 состоит из:

шпинделя;
гайки (отвечает за снятие патрона со шпинделя);
шарикового подшипника вращения;
гильзы;
валика-шестерни;
втулки вращения;
шкива;
регулирующей ручки.

Модель «2м» управляется при помощи рукояти подачи шпинделя, рычагов перемещения, фиксаторов и кнопок, отвечающих за привод. В комплекте присутствует электромотор. Его мощность – пятьсот пятьдесят Ватт. Механическое повреждение шпинделя станка исключено благодаря его размещению в корпусе, сделанном из чугуна. В этом же корпусе содержится шпиндельный узел и система, отвечающая за соединение шпинделя и электропривода.

Сверло в устройстве размещено вертикально. Рабочая плита, на которой происходит обработка деталей, может быть освещена при помощи специальной системы освещения. Данное обстоятельство позволяет работать со станком в условиях недостаточного или плохого освещения.

Сверлильный станок 2СС1М: характеристики

Со сверлением и фрезерованием небольшой партии заготовок успешно справится настольно-сверлильный станок 2СС1М. Агрегат выполняет сверлильную операцию в стальной заготовке, фрезерование неметаллов и точение древесины.

Рассчитан агрегат на бытовое использование и работы в единичном производстве.

Станок комплектуется токарным трехкулачковым патроном и прихватом с крепежным комплектом.

Токарный трехкулачковый патрон

Как опция прилагается приспособление, позволяющее вести токарную обработку.

Основные технические характеристики станка

Характеристики агрегата вполне стандартные:

№ п/п	Наименование параметра	Значение
1	Максимальный диаметр сверления в стали, мм	6
2	Максимальный размер рассверливания, мм	13
3	Предельное расстояние от зеркала стола до торца шпинделя, мм	250
4	Разметка отдаленности от основания до торца шпинделя, мм	370
5	Величина поворота рабочего стола, град	360
6	Максимальный сдвиг пиноли, мм	70
7	Вылет шпинделя от стойки, мм	150
8	Размер стола, Длина × Ширина, мм	200×200
9	Размер основания, Длина × Ширина, мм	200×200
10	Конус в шпинделе	Морзе В16
11	Максимальный диаметр деревянной заготовки для токарной обработки, мм	70
12	Число ступеней оборотов шпинделя	3
13	Частота вращения в соответствии с диаметром сверления, об/мин
до 5 мм	1,6 тыс.
от 5 до 7,5 мм	1 тыс.
от 7,5 до 13 мм	600
14	Габарит станка, Длина × Ширина × Высота, мм	620×240×700
15	Вес оборудования, кг	52,5

Описание устройства

Сверлильный станок 2СС1М представляет собой вертикальную конструкцию для настольной установки с массивным основанием в виде плиты.

Устройство сверлильного станка

В опору плиты входит:

Цилиндрическая стойка – на ней находится подвижный рабочий стол и траверса.
Для фиксации стола предусмотрен механизм зажима с ручкой.
Над рабочей зоной стола расположен пиноль, закрепленный в траверсе.
Пиноль имеет возможность перемещения в вертикальной плоскости по реечной передаче. Пиноль опускается вращением рукоятки ручной подачи.
В противоположной части траверсы станка 2СС1М установлен электродвигатель.
Трехступенчатый шкив электродвигателя и пиноли соединяет ременная передача.

Подготовка станка к работе

Специалисту необходимо знать регламент по эксплуатации агрегата:

За отверстия в основании станок закрепляется на верстаке или рабочем столе.
В шпинделе с патроном зажимается сверло необходимого диаметра.
Рукояткой пиноль отводится в крайнее верхнее положение.
Обрабатываемая деталь устанавливается на столе и закрепляется прихватами или с помощью другой оснастки.
Перемещением стола нужно установить зазор не менее 5 мм между верхней плоскостью детали и вершиной инструмента.

Перемещение инструмента при обработке контролируется по линейке лимба. Цена деления отсчетного устройства 1 мм, отметка соответствует величине перемещения инструмента на деталь. Перед началом обработки следует соединить нуль лимба с отметкой на станке, вращением лимба против часовой стрелки.

Принцип работы электрической схемы

Питание станка 2СС1М происходит от сети напряжением 220 В. Род тока – переменный, однофазный, а частота тока 50 Гц.

После подключения к сети при полной готовности к работе следует нажать пусковую кнопку на панели управления. После подачи электричества срабатывает толчковый контакт включения пусковой обмотки, запускается рабочая обмотка электромотора.

В момент выключения кнопки размыкаются клеммы на контакторе, пусковой контур электродвигателя отключается.

Останов оборудования осуществляет стоповая красная кнопка. Она также необходима в аварийной ситуации и при непринужденном останове двигателя. Кнопка предотвращает поломку привода станка и травматизм станочника.

В сверлильном станке 2СС1М установлен электродвигатель с номинальной мощностью 0,18 кВт.

Электродвигатель с мощностью 0,18 кВт

Частота вращения вала двигателя 1420 об/мин. Двигатель имеет II класс изделия с двойной изоляцией.

Паспорт и Руководство по Эксплуатации станка 2М112 .

Данное руководство по эксплуатации «Настольно-сверлильный вертикальный станок 2М112» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации настольно-сверлильного вертикального станка 2М112. Содержание данной документации:

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Назначение и область применения
Состав станка
Устройство и работа станка и его составных частей
Система смазки станка 2М112
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Указания мер безопастности
Порядок установки
Настройка, наладка. режимы работы
Регулирование
Схема расположения подшипников
ПАСПОРТ
Общие сведения
Основные технические данные и характеристики
Комплект поставки
Сведения о ремонте
Сведения об изменениях в станке
Сведения о приемке
Сведения о консервации
Сведения об упаковке
Гарантия
Быстроизнашивающиеся детали станка 2М112

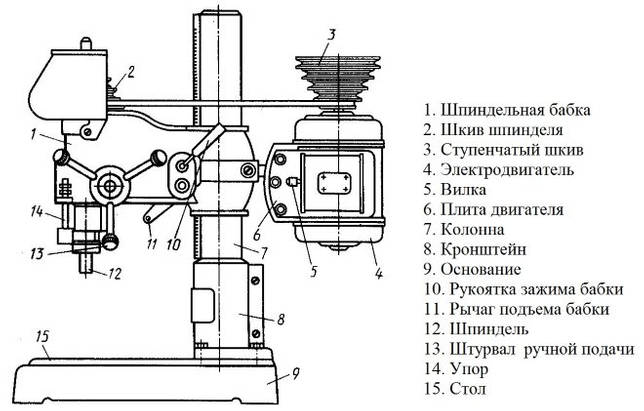

Элементы конструкции оборудования

Конструкция сверлильного станка НС-12 включает в себя следующие элементы:

плиту-основание;
колонну;
хобот, на котором смонтирована шпиндельная группа оборудования;
электроаппаратуру.

Колонна, которая устанавливается на плиту-основание, крепится на ней при помощи специального башмака. По периметру плиты-основания располагается специальный желоб для сбора охлаждающий жидкости. Из желоба жидкость сливается через нижнее отверстие, которое закрывается резьбовой пробкой. В том случае, если охлаждающая жидкость подается из централизованной сети, в сливное отверстие вворачивается ниппель, к которому подсоединяется резиновый шланг.

Внутренняя часть массивной плиты-основания используется для размещения понижающего трансформатора и корпуса пакетного выключателя, который отвечает за освещение зоны обработки. На передней части плиты смонтирована кнопочная станция, при помощи которой включается главный электродвигатель станка.

Вертикальное перемещение хобота по колонне осуществляется за счет реечной передачи, состоящей из рейки, закрепленной на колонне, и шестерни, смонтированной в хоботе. Управляют таким перемещением при помощи рукоятки, жестко соединенной с шестерней. Среди органов управления сверлильным станком есть еще одна рукоятка, при помощи которой хобот фиксируют на требуемой высоте.

Шпиндельный узел смонтирован на хоботе, также здесь располагаются плита с закрепленным на ней электродвигателем и механизм для натяжения приводных ремней. Сам шпиндель устанавливается в гильзе (пиноли) станка, которая может перемещаться в вертикальном направлении.

Управление перемещением гильзы, сообщающей шпинделю движение подачи, осуществляется посредством рукоятки, расположенной на боковой части хобота. Плавное и точное вращение шпинделя обеспечивается за счет его установки в опоры с прецизионными радиально-упорными подшипниками. Шкив шпиндельного узла сверлильного станка, представляющий собой пятиступенчатую конструкцию, также смонтирован на двух опорах с радиальными подшипниками.

Электродвигатель станка монтируется на специальной плите и может перемещаться по ее направляющим. Такая конструкция обеспечивает быстрое ослабление приводного ремня в тот момент, когда его необходимо перекинуть на другой шкив, а также его быстрое натяжение, когда необходимо приступить к обработке.

Вы здесь

Настольный вертикально-сверлильный станок модели 2М112 предназначен для сверления глухих и сквозных отверстий диаметром не более 12 мм и нарезание резьбы до М12 в мелких деталях из различных материалов (чугун, сталь, цветные металлы).

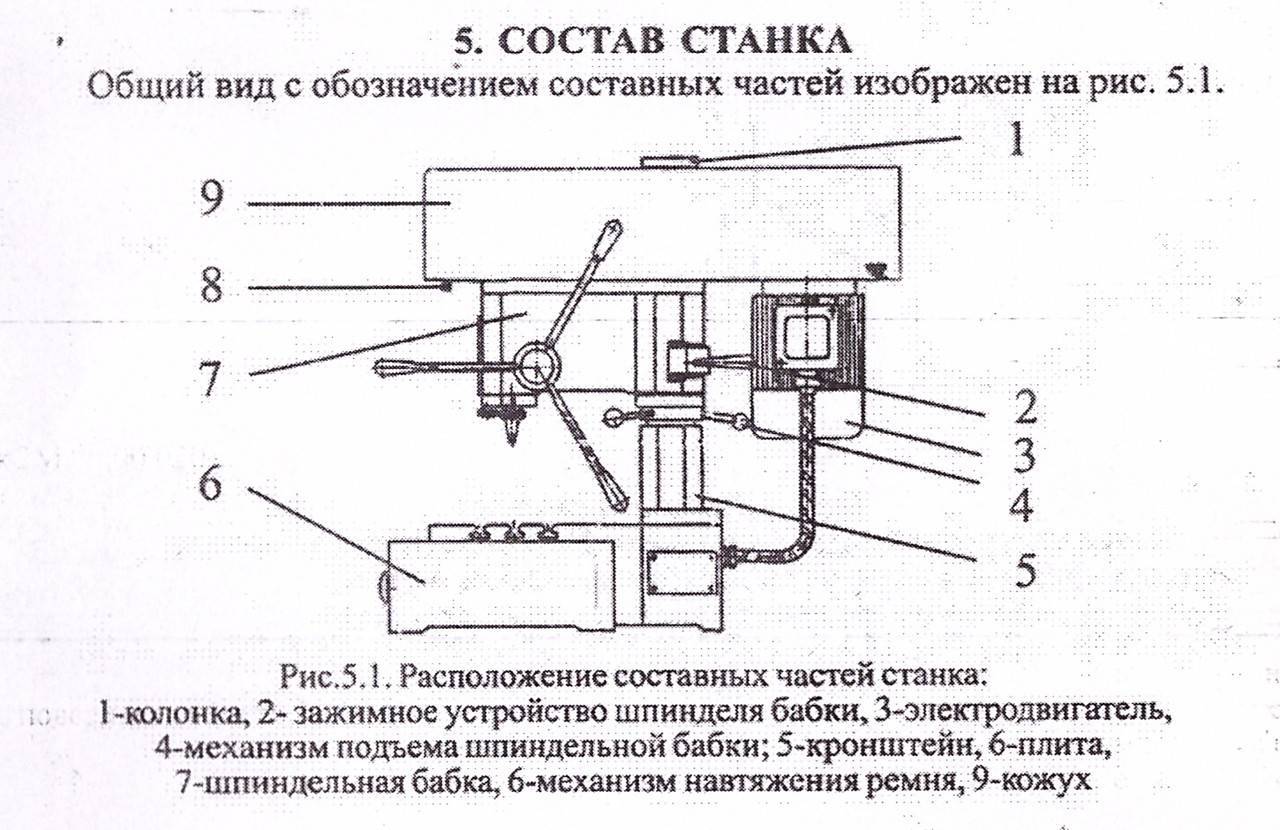

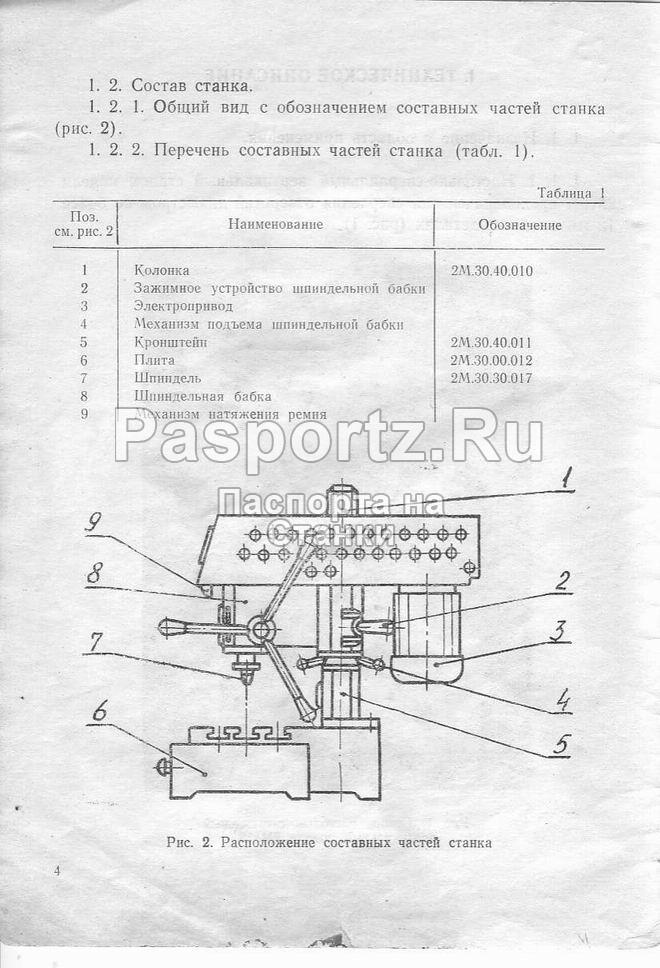

Устройство настольно-сверлильного станка 2М112

Устройство сверлильного станка:

Колона;
Зажимное устройство шпинделя;
Электропривод станка;
Механизм подъёма и опускания шпинделя;
Кронштейн;
Плита;
Защитный кожух;
Шпиндель;
Механизм натяжения клиноременной передачи.

Органы управления настольно-сверлильного станка 2М112

Рукоятка ручной подачи S шпинделя;
Ручка натяжения клиновых ремней;
Ручка фиксации шпинделя по колоне станка;
Ручка для осевого перемещения шпинделя по колоне;
Кнопки управления электрическим двигателем;
Ручка фиксации подмоторной плиты.

Шпиндель настольно-сверлильного станка модели 2М112

Большую часть шпинделя составляет чугунный литой корпус. В нем расположены шпиндельный узел, механизм натяжения ремней и местное освещение станка. В задней части шпинделя станка крепиться электродвигатель.

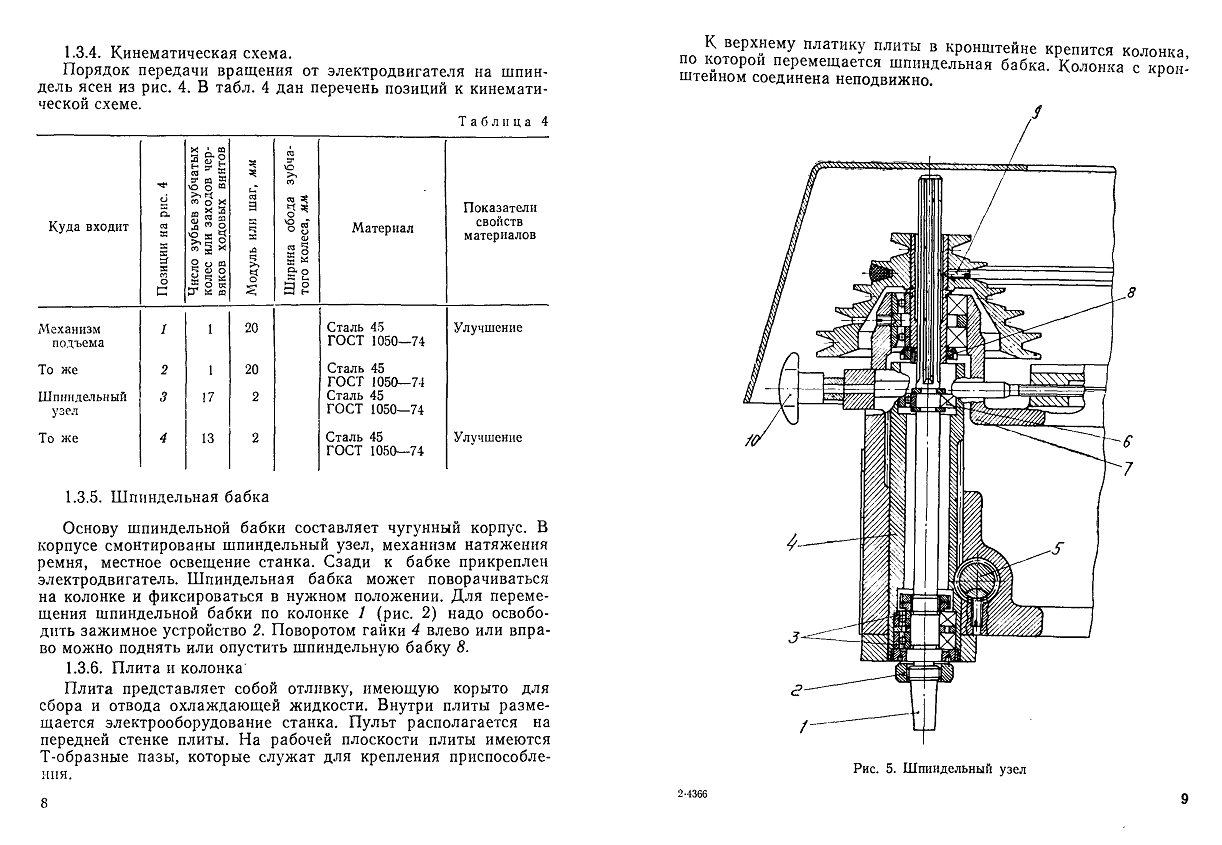

На рис. 3 представлен шпиндельный узел, которой состоит из шпинделя 1, который расположен в гильзе 4 на радиальных шариковых подшипниках 3 и 6. Шпиндель вращается от втулки 8 и шкив 9 через шлицевое соединение. Подача шпинделя осуществляется вручную, при помощи штурвала, который состоит из вал-шестерни 5 и гильзы с рейкой 4. Снятие патрона с конуса шпинделя осуществляется с помощью гайки 2.

Настройка, наладка настольно-сверлильного станка 2М112

Для сверления глухих отверстий на определенную глубину можно использовать упор.

На рис. изображена шкала перемещения шпинделя. Поворотом штурвала следует подвести сверло до поверхности обрабатываемого изделия и засверлить на глубину конусной заточки сверла.

Затем освободить фиксатор 4 и с помощью поворачивания гайки 5 разместить указатель 2 в положении “0”. Повернув гайку 5, установить необходимую глубину сверления и зажать фиксатор 4.

Регулировка натяжения ремней привода

В процессе эксплуатации происходит ослабление ремней, уменьшается крутящий момент на шпинделе, поэтому следует выполнять натяжение ремней. Это делается следующим образом, необходимо поднять защитный кожух, закрывающий ременную передачу, отпустить подмоторную плиту при помощи рукоятки 6 (рис.2), поворотом кнопки 2 натянуть ремень и опять зафиксировать плату рукояткой 6.

Электрооборудование и электрическая схема сверлильного станка 2М112

Электропитание сверлильного станка 2м112 ~380 или ~220 Вольт.

Станки, изготовленные для промышленных предприятий и учебных заведений имют питающее напряжение ~380 В, для передвижных мастерских – ~220 В. Местное освещение имеет безопасное напряжение ~24 В.

Все электрооборудование станка: переключатели, трансформатор, предохранители помещается под плитой рабочего стола.

Техническая характеристика электропривода

Тип электродвигателя привода шпинделя — АИР714У3 или 4А71А4У3
Электродвигатель – асинхронный трехфазный, с короткозамкнутым ротором, высота оси вращения 71 мм, масса 8,4 кг
Мощность электродвигателя привода шпинделя – 0,55 кВт
Частота вращения электродвигателя привода шпинделя – 1370 об/мин

Первоначальный пуск и указание по монтажу и эксплуатации

При установке необходимо прежде всего подсоединить станок (узел охлаждения) к общей системе заземления с помощью специального болта, расположенного на плите станка (на станке бака узла охлаждения).

Ввод питающих проводов осуществляется заказчиком через отверстие, находящееся на задней части плиты станка (на кожухе пульта управления узла охлаждения).

Аппарат ОСЗР (СОЖ) подключается автономно к питающей цепи.

Станок (узел охлаждения) к питающей сети подключается с помощью переключателя Q1.

В начале необходимо произвести пробный пуск станка на холостом ходу, на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. В первый период после пуска станка не рекомендуется работать на максимальных оборотах шпинделя.

Защита

Электрооборудование стапка защищено от коротких замыкании и перегрузок плавкими предохранителями F1, F2, F3.

Для предотвращения самозапуска электродвигателя применена нулевая защита с использованием контактов магнитных пускателей К1 и К2.

Указания по обслуживанию электрооборудования станка

Монтаж электрооборудования произведен проводами следующих расцветок:

силовые цепи — черными
цепи управления — красными

Для обеспечения длительной и безаварийной работы станка необходимо регулярно очищать электродвигатель, пусковую и защитную аппаратуру от пыли, а контакты — от нагара; соединения приводов с аппаратурой по мере необходимости подтягивать.

Электрическая схема сверлильного станка 2м112 на 380В

Перечень элементов к электрической схеме

Q1 – Переключатель ПКУ3-154И-2037У3 ТУ 16-526.047-74
S1 – Выключатель КЕ201У3 исп. 5 красный «П» ТУ 16-642.015-84
S2, S3 – Выключатель КЕ181У3 исп. 2 черный «П» ТУ 16-642.015-84
Е1 – Светильник НКП03-60-0.04УХ4 ТУ 16.876.184-86. Лампа М 024-40 ГОСТ 1182-77
Ml – Двигатель АИР 71 А4У3, 380 В, 50 Гц ТУ 16-525.564-84 или 4А71А4У3 ГОСТ 19523-81
F1, F2, F3 – Предохранитель ПРС-6У3-П с плавкой вставкой ПВД1-6У3 ТУ 16-522.112-74
К1, К2 – Пускатель ПМЕ-041У4 (380 В, 50 Гц) ОСТ 16.0.536.001-72
Т, Q2, F4 – Аппарат ОСЗР-0,04-83УХЛ3 ТУ 16-6/1 041-84 (СОЖ)

Допускается замена комплектующих без ухудшения качества станка.

Электрическая схема сверлильного станка 2м112 на 220В

Пульт управления сверлильного станка 2м112

Монтаж электросхемы сверлильного станка 2м112

Транспортировка.

Для транспортирования распакованного станка используется стальная штанга Ф 6-17 мм, которая пропускается через предусмотренное в корпусе отверстие.

При захвате станка канатами за штангу необходимо следить за тем, чтобы не повредить облицовку станка. При этом шпиндельная бабка станка должна быть сдвинута в крайнее нижнее положение и надежно закреплена.

При транспортировании к месту установки и при опускании на фундамент станок не должен подвергаться сильным толчкам.

Перед установкой станок необходимо тщательно очистить от антикоррозийных покрытий, нанесенных на открытые и закрытые кожухами и щитками обработанные поверхности станка, и во избежание коррозии покрыть тонким слоем масла И-ЗОА ГОСТ20799-88.

Схема установки станка 2М112

Очистка сначала производится деревянной лопаточкой, а оставшаяся смазка с наружных поверхностей удаляется чистыми салфетками, смоченными бензином Б-70 ГОСТ511-82. При расконсервации станка соблюдать требования безопасности по ГОСТ9.014-78.

Выбор типа шпинделя

Теперь представим конкретные разновидности, отметим их достоинства и характерные черты. Их следует учитывать при подборе детали.

Со встроенным электромотором (электрошпиндели)

Они:

Способствуют развитию очень высоких скоростей. При стандартных 18 000 – 24 000 оборотов в минуту, некоторые модели могут поддерживать и рабочие 120 тысяч об/мин.
Очень хорошо режут на больших скоростных режимах.
Имеют ограничения в нагрузках – оно продиктовано использованием небольших шариковых подшипников.
Не приспособлены для обратного хода. Отсутствие такой функции сильно затрудняет создание некоторых элементов, например, нарезку резьбы.
В качестве фиксаторов наиболее часто применяются конусы или цанговые зажимы.

Механические с внешним приводом

Они:

Имеют дело с намного меньшими скоростями. Стандартном можно считать от 300 до 8 000 оборотов в минуту. Это обусловлено тем, что довольно трудно привести в движение все подшипники, шестерни и прочие передающие движение элементы
Жесткость и нагрузочная способность больше. Почему? потому что можно использовать не только шарикоподшипники, но и более устойчивые – роликовые. Так что такое оборудование может быть использовано даже для силовой фрезеровки титана или других прочных металлов.
Есть обратная связь – при условии установки мотора с энкодером.
Применяются инструментальные конусы вместо цанг – последние не отвечают требованиям по жесткости фиксации.

Это интересно: Гидравлический цилиндр – устройство, принцип работы, расчет усилия

2М112 станок сверлильный настольный. Назначение и область применения

Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Основные технические характеристики сверлильного настольного станка 2м112

Изготовитель — Кировский станкостроительный завод.

Максимальный диаметр сверления: Ø 12 мм
Наибольшая глубина сверления: 100 мм
Наибольшая высота обрабатываемой детали, установленной на рабочем столе: 400 мм
Пределы чисел оборотов шпинделя в минуту — (5 ступеней) 450, 800, 1400, 2500, 4500 об/мин
Конец шпинделя — В18 наружный укороченный конус Морзе 2 по ГОСТ 9953
Стандартный сверлильный патрон — Патрон 16-В18 ГОСТ 8522-79, диапазон зажима 3..16 мм
Мощность электродвигателя: 0,55 кВт
Масса станка: 120 кг

Шпиндель станка 2м112 получает пять скоростей вращения от пятиступенчатых шкивов привода, что обеспечивает свободный выбор скоростей резания в диапазоне от 450 до 4500 об/мин.

Конец шпинделя — наружный укороченный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:

Патрон 16-В18 ГОСТ 8522-79

Конус Морзе инструментальный укороченный

Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.

Конус Морзе подразделяется на восемь размеров — от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.

Для многих применений длина конуса Морзе оказалась избыточной. Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.

B7 — конус Морзе КМ0, D = 7,067 мм;
B10 — конус Морзе КМ1, D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
B12 — конус Морзе КМ1, D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
B16 — конус Морзе КМ2, D = 15,733 мм. Патрон 10-В16 (1÷10 мм), Патрон 13-В16 (1÷13 мм);
B18 — конус Морзе КМ2, D = 17,780 мм. Патрон 16-В18 (3÷16 мм);
B22 — конус Морзе КМ3, D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
B24 — конус Морзе КМ3, D = 23,825 мм;
B32 — конус Морзе КМ4, D = 31,267 мм;
B45 — конус Морзе КМ5, D = 44,399 мм.

Где D — диаметр конуса в основной плоскости.

Отсчет глубины сверления производится по плоской шкале или упору.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.

Сверлильный станок 2М112 позволяет выполнять следующие операции:

сверление
зенкерование
развертывание
рассверливание
нарезание резьб

Сверлильный станок 2М112 может комплектоваться дополнительными принадлежностями, позволяющими расширить его возможности:

Тиски — незаменимы при сложных видах обработки, например, небольших деталей или сверления под углом
Крестовый стол — незаменим для точного координатного сверления или легкого фрезерования
Револьверная головка
Узел охлаждения — незаменим при длительном сверлении

Аналоги настольного сверлильного станка 2М112

ЕНС12 — Ø12 — Ейский станкостроительный завод ЕСЗ, г. Ейск

ОД71 — Ø12 — Оренбургский станкозавод, г. Оренбург

НС-12А — Ø12 — Вильнюсский станкостроительный завод «Жальгирис»

НС-12Б, НС-12-М — Ø12 — Барнаульский станкостроительный завод

ШУНСС-12 — Ø12 — Мукачевский станкостроительный завод, с. Кольчино

ГС2112 — Ø12 — Гомельский завод станочных узлов

ЗИМ1330.00.00.001 — Ø12 — Завод им.Масленникова, ЗИМ-Станкостроитель, г. Самара

МП8-1655 — Ø12 — СтанкоСтроительный завод им. Кирова, г. Минск

БС-01 — Ø12 — Беверс, г. Бердичев

ВС3-5016 — Ø12 — Воронежский станкозавод

Р175М — Ø12 — Чистопольский завод АвтоСпецОборудование, г. Чистополь

Р175, Р175М — Ø13 — АвтоСпецОборудование

ВИ 2-7 — Ø14 — Волгоградский инструментальный завод

MD-23 — Ø14 — Каунасский станкостроительный завод «Нерис»

Сведения о производителе настольно-сверлильного станка модели 2М112

Некоторые производители настольно-сверлильного станка 2м112:

Станкостроительный завод Коммунарас г. Вильнюс
Кировский станкостроительный завод г. Киров
Кировский завод СельМаш г. Киров
ПромСтройМаш г. Оренбург
Практика объединенные учебные мастерские г. Паневежес
УВД Полтавской области
Кременчугский ИТУ г. Кременчуг
Звезда-Плюс г. Киров
Вятский станкостроительный завод г. Киров

Все станки, выпущенные этими предприятиями, были практически идентичны.

Вильнюсский станкостроительный завод Коммунарас выпускал, также, настольные сверлильные станки ВС-327, ВС-410, ВС-415, собранные на базе станка 2М112.

ГС2112 сверлильный станок настольный. Назначение и область применения

Настольный сверлильный станок ГС2112 изготовлен согласно ТУ РБ 00222479-101-95.

Сверлильный станок ГС2112 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Принцип работы и особенности конструкции станка ГС2112

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Отсчет глубины сверления производится по плоской шкале или упору.

Пятиступенчатые шкивы привода позволяют получать пять скоростей вращения шпинделя, что обеспечивает свободный выбор скоростей резания.

Станки ГС2112 позволяют выполнять следующие операции:

сверление
зенкерование
развертывание
рассверливание – нет
нарезание резьб – нет

Указание мер безопасности

При распаковке станка, его расконсервации, транспортировке, установке, подготовке к работе, эксплуатации и ремонте необходимо соблюдать соответствующие требования безопасности, установленные инструкциями на проведение каждого из видов работ.
Станок ГС2112 должен быть надежно заземлен, согласно п.7.5 настоящего руководства, электрическое сопротивление, измеренное между винтом заземления и любой металлической частью станка не должно превышать 0,1 Ом.
Перед обработкой детали необходимо надежно закрепить сверлильную головку на колонне рукояткой зажима, деталь на столе станка (в тисках) и инструмент на шпинделе станка.
Во время работы на станке не разрешается:

Работать при открытом кожухе ременной передачи
Производить выбивку патрона при вращении шпинделя
Производить остановку вращения выключенного шпинделя рукой

Время остановки вращения шпинделя после его выключения не превышает 5 сек

На кожухе, закрывающем ременную передачу, установлен знак “Осторожно! Прочие опасности” и предупреждающая табличка “При включенном станке не открывать”. Освещенность рабочей поверхности в зоне обработки в системе комбинированного освещения (общее плюс местное) должна быть не менее 1000 Лк (обеспечивается потребителем с установкой на подставку (верстак), на которой установлен станок, светильника местного освещения)

Конструкция и исполнение станка обеспечивают требования по виброакустике и шуму

Защитный кожух ременной передачи сблокирован с приводом станка для его отключения при открытии кожуха. При этом электродвигатель станка может быть запущен в ход только после закрытия кожуха.

В таблице частот вращения шпинделя приведена предупреждающая символика, указывающая на недопустимость переключения рукоятки управления при вращении шпинделя. Для подключения к сети питания на станке установлен штепсельный разъем, около которого установлен предупреждающий знак “Электрическое напряжение” и табличка с характеристикой питающей сети, цепей управления, величиной плавкой уставки предохранителей для зашиты от короткого замыкания.

Шпиндель сверлильного станка ГС2112

Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.

Гайка на конце шпинделя предназначена для снятия сверлильного патрона с конуса шпинделя.

Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.

Спецификация составных частей сверлильного станка ГС2112

Плита – 045.0000.012
Колонна – 044.0200.000
Шпиндельная бабка – 044.0000.000
Механизм подъема шпиндельной бабки – 044.0000.000
Электрооборудование – 045.0500.000

3 Описание узлов и кинематики станка

Колонка агрегата стоит на плите, которая выполнена в виде отливки со специальной емкостью, называемой корытом. Оно предназначено для сбора жидкости, используемой для охлаждения, а затем и для ее отвода. Крепление кронштейна и колонки сделано неподвижно, а сам кронштейн служит для соединения колонки и платика (верхнего) плиты.

Электрическое оборудование настольно-сверлильного агрегата помещено в полость плиты, на лицевой части которой находится пульт управления. Добавим, что плита располагает пазами (Т-образными), требуемыми для надежного крепления описанных узлов.

Шпиндельная бабка (ШБ) изготовлена из чугунного корпуса, в котором размещается устройство натяжения ремней и шпиндельный механизм. Электрический двигатель соединен с бабкой в задней ее части. ШБ допускается поворачивать на колонке для выбора необходимого рабочего положения бабки. После этого ее фиксируют в этом положении. Для передвижения ШБ вниз либо вверх следует использовать подъемное устройство, поворачивая его вправо или влево

Обратите внимание – нужно обязательно отжать зажимное устройство, чтобы получить возможность передвигать бабку

Шпиндель располагается на шарикоподшипниках в гильзе, а непосредственно шпиндельный узел размещен в корпусе. Через шлицевое соединение шпиндель получает требуемое для работы вращение от шкива и втулки. Оператор подает шпиндель при помощи гильзы с рейкой и вала-шестерни, которые подсоединены к штурвалу. В конструкции шпиндельного механизма предусмотрено наличие специальной гайки. Она дает возможность осуществить с конуса шпинделя снятие сверлильного патрона.

Настольно-сверлильный станок 2М112
