Подмена ведущей звездочки на бензопиле Husqvarna 445E (435-440-450)

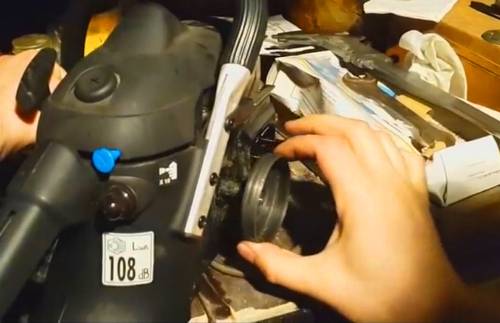

Данное видео указывает как можно поменять изношенную ведомую звездочку на бензопилах 4 серии Husqvarna.
Муфта сцепления бензопилы закрывает звездочку.
Сначала стоит отметить, что при покупке запчастей для бензопилы необходимо строго соблюсти тип барабана либо пользоваться консультацией спеца, если идет речь о ее модернизации. Обычно, при одновременной подмене барабана и пильной цепи заменяются и подшипники барабана.
Читайте так же
Тут следует получать особый ремонтный набор, в каком предвидено наличие и ведущей звездочки, и подшипника. Потом следует приготовить инструмент и детали, которые потребуются для проведения работ:
- универсальный ключ, продающийся в комплекте с бензопилой;
- стопор поршня механизма (в стандартных вариантах бывает пластмассовый либо железный);
- съемник центробежного механизма либо сцепления (выбирается зависимо от модели бензопилы).
При проведении операции производятся последующие деяния:
Схема местопребывания звездочки бензопилы.
Поначалу снимается гарнитура пилы, гайки крышки шины откручиваются с помощью универсального ключа. Крышка снимается, вынимается шина и цепь. После чего снимается воздушный фильтр. Универсальным ключом выворачивается свеча пилы. Заместо нее вставляется приготовленный стопор поршня, который позволить зафиксировать положение поршня в цилиндре. Съемник сцепления устанавливается в разъем универсального ключа. Потом с помощью получившегося устройства выворачивается муфта сцепления. Все деяния нужно проводить по часовой стрелке. Муфта сцепления удаляется, освобождая подход к внутренним деталям. Сейчас можно снять звездочку (барабан сцепления). Зависимо от вида барабана проводится его осмотр либо проверка венца. Звездочка либо венец изменяются на новые. При установке новых деталей нужно кропотливо проверить состояние сепаратора сцепления
Повышенное внимание тут нужно уделить пружинам центробежного механизма и кулачкам. При выявлении сильного износа эти детали также нуждаются в неотклонимой подмене. Если состояние частей не вызывает приреканий, все детали бензопилы собираются в оборотной последовательности
Если состояние частей не вызывает приреканий, все детали бензопилы собираются в оборотной последовательности
Сначала выворачивается стопор поршня, растягивается шнур стартера, потом стопор вкручивается вновь. Такие сложные деяния позволяют зажать центробежный механизм бензопилы на коленчатом валу. С помощью универсального штатного ключа сцепление зажимается против часовой стрелки, другими словами против вращения цепи. После чего все узлы и детали могут удачно прикручиваться на свои прежние места.
Для того чтоб поменять звездочку на бензопиле, вся работа должна производиться аккуратненько и осторожно. Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь
Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь
Без наличия особых приспособлений ремонтные работы могут окончиться неудачей: может сломаться не только лишь звезда либо центробежный механизм, да и пильная цепь.
Как видно из представленной инфы, вопрос о том, как снять звездочку с пилы, может быть удачно решен и своими силами
Один раз проведенная операция дозволит производить ее вновь и вновь, как в этом появится надобность, а внимание и аккуратность будут залогом хорошо выполненной работы
Бензопилы, выпущенные известными производителями специального инструмента, характеризуются высокой надежностью и длительным сроком службы. Это связано с продуманностью конструкции и применением особых сортов инструментальной стали, из которой изготавливаются все подвижные и трущиеся детали. К ним в первую очередь следует отнести:
- цепь с режущими кромками;
- направляющую шину;
- звездочку цепной передачи, приводимую во вращательное движение за счет энергии одноцилиндрового двухтактного бензинового двигателя.
Все они работают в интенсивном режиме и со временем истираются. Даже незначительное изменение геометрических размеров этих деталей ухудшает производительность и плавность работы пилы. Если вам потребовалось снять звездочку с бензопилы, чтобы заменить ее, необходимо разобраться с принципом работы системы сцепления, с которой она имеет непосредственную связь.
Конструкция и принцип работы механизма сцепления бензопилы
Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.
Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.
Механизм сцепления состоит из следующих конструктивных элементов:
- Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
- Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
- Пружина — обеспечивает прижатие накладок к коленчатому валу
Теперь о принципе действия муфты бензопилы.
Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.
Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.
Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.
Это интересно!Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине. Это интересно: Как сделать снегоуборщик своими руками из бензопилы (видео)
Что надо знать о конструкции ведущих шестерней на бензопилы
Эксплуатация бензопилы может длиться достаточно долго, пока не возникнет потребность замены вышедших из строя деталей. Ведущая звездочка или шестерня, посредством которой происходит передача крутящего момента с коленчатого вала на цепь, имеет большой эксплуатационный ресурс. Однако и он заканчивается, что приводит к необходимости замены детали. Перед тем, как это сделать, будет полезно узнать о том, какими бывают бензопильные звездочки.
Звездочки сборного и цельного типа
Ведущие шестерни выпускаются двух видов — цельные или цельнолитые вместе с барабаном и сборные. Разница между этими деталями не только во внешней конструкции, но еще и в эксплуатационных особенностях, о чем обязательно будет интересно узнать владельцам бензопил.
- Цельные — они состоят из барабана со ступицей и напрессованным зубчатым венцом. Деталь изготавливается методом литья. Недостаток такого типа звездочек в том, что при необходимости их замены, нужно менять полностью всю деталь. Есть и преимущества у таких вариантов приводных механизмов, главным из которых является продолжительный эксплуатационный ресурс. Зубья таких приспособлений отламываются крайне редко, и только в тех исключительных случаях, когда уместен брак. Вторым преимуществом является отсутствие проблемы с поиском деталей, так как они имеются во всех специализированных магазинах. Если возникает потребность замены цельной шестерни на бензопиле, то надо знать о том, что такие устройства стоят дороже, чем сборные.

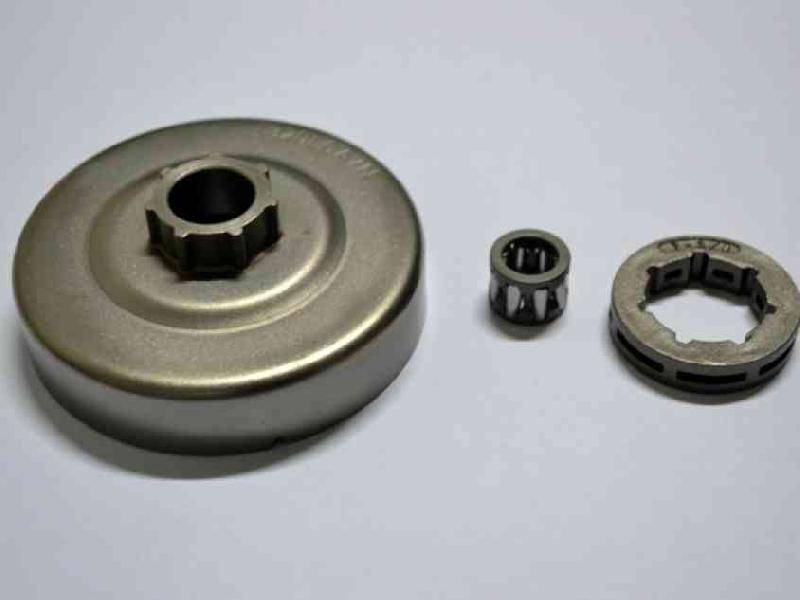

- Сборные — мало кто знает об их преимуществах. Сборными их называют по причине того, что в качестве звездочки выступает сменный венец. Он насаживается на ступичный выступ барабана со шлицами, и приводит в движение цепь. Достоинство таких звездочек в том, что изнашивается венец, который стоит недорого. При его износе не нужно менять весь барабан полностью, что позволяет сэкономить на устранении поломки. Недостаток в том, что найти такие венцы проблематично. Связано это с тем, что деталь имеет низкую себестоимость, но при этом требует больших расходов на изготовление.
Если возникла необходимость заменить ведущую звездочку на бензопиле, то первым делом нужно уточнить, какой тип детали установлен на инструменте. Производители разных моделей бензопил оснащают их ведущими шестернями как сборного, так и цельного типа. Чем они отличаются между собой, уже известно. Стоит только добавить следующее:
- оба типа деталей являются взаимозаменяемыми, только замена осуществляется совместно с приводным барабаном;
- по надежности выигрывают сборные устройства, посредством которых обеспечивается эффективное соединение с цепью инструмента;
- кроме надежности, сборные типы отличаются плавностью хода цепи, что достигается за счет присутствия люфта между выступом со шлицами на барабане и венцом;
- за счет наличия люфта, увеличивается эксплуатационный ресурс выступов на барабане, но при этом вся нагрузка ложится на сменный венец.
Сборные устройства отличаются шумностью по сравнению с цельными, но при этом они более эффективны. Часто случается так, что найти сменный венец для звездочки бензопилы не удается, что приводит к необходимости установки цельного барабана.
Интересно знать! Барабан на бензопиле практически не изнашивается, поэтому использование цельных звездочек для привода цепи в движение является нерациональным.
Процесс снятия и замены
Способ снятия звездочки будет зависеть от конструкции бензопилы. Бензопилы можно разделить на два вида по расположению ведущей звезды:
- с расположением корзины звездочки ближе к двигателю;
- с расположением корзины ближе к боковой крышке.
В первом случае процесс снятия несколько проще. Для этого нужно всего-навсего отверткой сдернуть стопорное кольцо, после чего звездочка легко вынимается.
Во втором случае сначала придется снять сцепление. Для этого нужно застопорить вал, на котором оно расположено. Это можно сделать двумя способами:
- Либо открутить свечку и закрутить вместо нее специальный стопор поршня, который бы препятствовал движению последнего.
- Либо со стороны стартера просунуть в одно из имеющихся отверстий подходящие ключ или отвертку, чтобы застопорить имеющуюся там крыльчатку. Правда этот способ опасен тем, что зачастую звездочка затянута достаточно сильно, из-за чего скорее получается сломать лопасти крыльчатки, чем открутить звезду. Поэтому если у вас нет стопора из предыдущего способа, то воспользуйтесь народным способом из следующего пункта.
- Народный способ заключается в том, что вместо специального стопора можно в камеру сгорания через отверстие, куда заворачивается свеча, запихать кусок ткани, оставив ее часть снаружи, чтобы потом можно было вытянуть. Ткань займет все пространство внутри и не даст поршню двигаться вверх, из-за чего вал застопорится. При этом из-за того, что ткань сама по себе мягкая, никаких повреждений стенкам цилиндра она не нанесет.
После того, как вал застопорен, можно открутить сцепление. Использовать нужно либо специальный съемник,
либо можно обойтись подходящим рожковым ключом, вставив его в имеющиеся на сцеплении углубления. Откручивание производится по часовой стрелке, так как резьба на валу левая.
Открутив сцепление, вы теперь легко снимете и звездочку.
Установку новых запчастей нужно производить в обратной последовательности.
Как видите, ничего сложного — справится сможет каждый.
Как определить степень натяжения
Быстрая проверка натяжения цепи проводится очень просто: необходимо взяться за зубец и потянуть его вверх. Если цепь натянута правильно, то хвост будет погружен в паз шины на 1/3 своей высоты. Превышение данного показателя говорит о чрезмерном натяжении, а уменьшение показателя – о слабом.
При сильном натяжении режущего элемента бензопилы шина начинает нагреваться и стачиваться, повышается нагрузка на двигатель, и он быстро изнашивается. Включать агрегат с ослабленной цепью запрещается, поскольку при распиловке ее может зажать и оборвать, что несет опасность для пользователя агрегата. Цепь может слететь с шины и травмировать конечности, при этом она часто повреждается сама и повреждает шину. Также работа с ослабленным цепным элементом приводит к одностороннему износу шины, после чего аппарат перестает делать ровные резы, и пилу уводит в сторону.
Альтернативные решения
Последовательность рабочих моментов идентична практически для всех известных моделей на отечественном рынке бензопильной техники. Специалисты советуют использовать для замены фирменную деталь.
Если речь идет о модернизации данного узла, целесообразность такого изменения следует уточнить консультацией у опытного специалиста.
Лучший вариант — покупка ремонтного комплекта, в состав которого также входит сменный подшипник. Кроме ключа, может потребоваться индивидуальный для каждой модели съемник барабана сцепления, металлический или пластиковый стопор для фиксации поршня в заданном положении.
Причины нисправностей и как определить необходимость замены
Износ зубьев ведущей звездочки может происходить по нескольким причинам:
- естественный износ вместе в зубцами цепи;
- ускоренный износ как результат излишнего натяжения или отсутствия смазки цепи;
- неправильно подобранная цепь;
- технологический дефект.
Износ металла можно определить визуально при осмотре звездочки, не снимая ее с пилы. Вмятины и сколы на поверхности не должны превышать 0,5 мм.
Смотрите » Как самостоятельно провести диагностику и ремонт бензопилы Партнер (Partner)
Необходимость замены определяется по повышенному шуму при движении цепи, но это характерно только при наличии глубоких выбоин. Неглубокую выработку при работе заметить трудно, но при этом будет сильно изнашиваться цепь. При изломе зубьев цепь может двигаться рывками, что особенно хорошо ощущается во время работы.
Как поменять звезду на бензопиле?
Если цепь начинает вибрировать даже слабых оборотах, бензопила эксплуатируется долгое время без замены деталей – требуется
проводить диагностику и при необходимости менять составляющие пильной гарнитуры. Для плановой замены потребуется новый барабан сцепления либо венчик в зависимости от конкретной модели, базовый набор инструментов:
- свечной ключ;
- тросик длиной до 15 см или стопор поршня;
- заводской ключ для снятия муфты;
- разводной или гаечный ключ.
Рисунок 3 – Необходимые инструменты для замены звезды
Рекомендуется иметь круглый надфиль, плоскогубцы, тиски и нож для устранения недочетов в конструкции с цепной гарнитуры (если требуется только коррекция зубьев).
Как открутить?
Снять и заменить данную деталь несложно самостоятельно. Технология работы:
- Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
- Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.
- В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию.

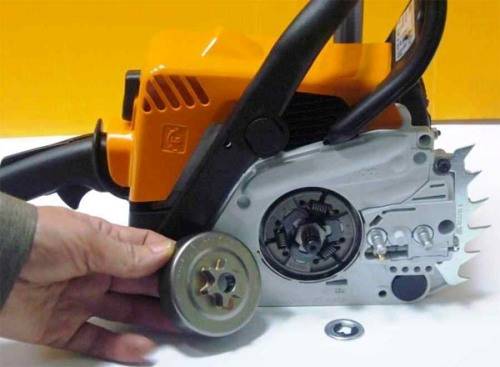

Рисунок 4 – Замена звезды на новую
Как собрать?
Сборку сцепного механизма следует проводить в обратной последовательности. Сначала установить звездочку на игольчатый подшипник, после чего надеть барабан, шайбу, прокладку и саму муфту. Закрутить против часовой стрелки, легким движением зафиксировать поршень.
Если в бензопиле есть пружина масляного привода, она может быть встроена в ведущую звездочку. В большинстве моделей правильное расположение этого элемента отмечено специальным цветом или надсечкой. Чтобы попасть в нужное положение, звездочку повернуть до характерного щелчка.
Последний этап сборки – установка пильной шины. Во время этого процесса требуется ослабить ручной тормоз, а затем проверить, чтобы зубья цепи попали в соответствующие пазы. После установки монтировать цепь бензопилы до рабочего состояния. В конце убрать стопор, вкрутить свечу зажигания и поставить на место фильтр. Финальный шаг ремонта – закрепление защитной крышки корпуса.
Как снять ведущую звездочку с бензопилы
в зависимости от особенностей конструкции шестерни различается и последовательность операций, необходимых для того, чтобы снять ее.
Как снять цельную звездочку с бензопилы
Чтобы снять цельную шестерню с запрессованным венцом, следует:
- Снять кожух и воздушный фильтр.
- Снять шину и полотно.
- Зафиксировать поршень двигателя.
- Разъединить сцепление.
- Снять сцепление и барабан.
- Извлечь венец, поддев его рожковым ключом или применив приспособление из комплекта поставки.
Собирают бензопилу в обратном порядке.
Как снять цельную звездочку с бензопилы
Как снять сборную звездочку с бензопилы
Снятие разборной шестерни происходит в той же последовательности, за исключением последней операции. В ее ходе извлекается не вся шестерня, а только ее венец.
После сборки пилы следует проверить регулировки и общую работоспособность. При этом проверяют натяжение полотна.
Для этого отпускают тормоз и оттягивают полотно в направлении рабочего движения. Если люфта нет, значит, цепь перетянута и ее следует ослабить. Если же удается оттянуть так, что виден просвет между звеньями и шиной — натяжение недостаточное и его
Надежнее всего при замене шестерни покупать ремкомплект, предназначенный для вашей модели инструмента. Если такой комплект недоступен, то придется подбирать подходящую замену по таблицам соответствий в магазине или по шагу зубов и ширине
Важно также найти деталь с теми же посадочными параметрами — диаметром отверстия
Алгоритм проведения замены барабана сцепления
Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.
При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.
Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:
- универсальный ключ, который поставляется в комплекте с бензопилой;
- стопор поршня, может быть изготовлен из пластика или металла;
- спецсъемник центробежного механизма или барабана сцепления.
Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.
Последовательность проведения ремонтных работ
На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

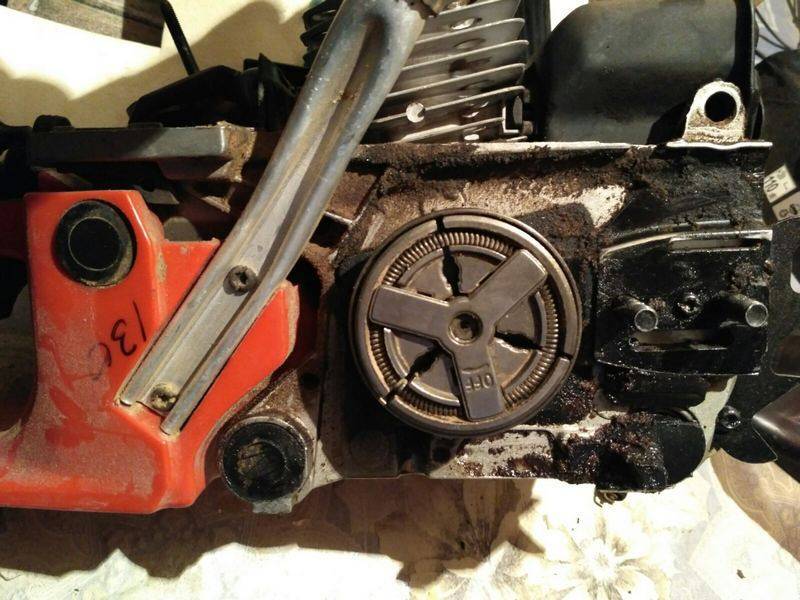

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.
После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.
После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции
При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену. В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке
В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки
В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.
Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.
При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь. Читать также: Пила с мелкими зубьями
Читать также: Пила с мелкими зубьями
Советы: как снять звездочку с бензопилы
- Особенности барабана сцепления в бензопилах
- Метод проведения подмены барабана сцепления
Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.
Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.
Немного о правилах эксплуатации узла
Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.
Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:
- Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
- Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.
Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.
Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.
Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал. Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается
При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи
Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.
Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.
Это интересно: Как разбавить бензин с маслом для бензопилы — пропорции, тип масла
Конструкция ведущей звездочки бензопилы
В конструкции бензопилы имеется не только ведущая, но и ведомая звездочка. Ведущая звездочка бензопилы находится в конструкции инструмента, а ведомая расположена на конце шины. Предназначение ведомого устройства заключается в выравнивании натяжения и направления перемещения цепного устройства.
Ведомая звезда на шине инструмента
Ведущие устройства бывают цельными и сборными. Цельные изделия состоят из ступицы с напрессованным зубчатым венцом. При замене демонтируется весь механизм в сборе, так как зубчатая конструкция является неразъемной. С завода цельными шестернями оснащаются бензопилы многих известных марок.
Как выглядит цельная шестерня на бензопиле
Разборные изделия являются более совершенными, так как процесс их замены упрощается посредством простейшей конструкции механизма. Меняется только один венец, стоимость которого в 2 раза меньше, чем сборной механизм. Определить соответствующий износ зубьев шестерни можно по следующим признакам:
- Наличие больших радиусов в местах перехода зубьев
- Неравномерная ширина зуба
- Обнаружение сколов и стружки металла на верхней части зубьев
- Задиры и риски на внутренней поверхности отверстий в ступице
- При запуске инструмента обнаруживается подклинивание цепи
При износе ведущего устройства нужно обязательно произвести его замену. Сделать это можно самостоятельно, для чего первоначально разбирается инструмент, и определяется вариант установленного устройства. Если даже на инструменте установлена неразборная шестерня, то вместо нее можно установить сборной механизм, что является более рациональным.
Разборной тип шестерни для бензопилы
Различают две разновидности установки ведущих звезд на бензопилах. Первый способ предусматривает расположение шестерни с наружной стороны. Такие конструкции являются наиболее распространенными на бензопилах марки Stihl. Конструкция такого устройства отображена на фото ниже.
Изделие неразборного типа на инструменте
Второй вариант присущ для инструментов китайского происхождения. Зубья шестерни располагаются не с внешней, а с внутренней стороны, то есть, устройство расположено наоборот.
Конструкция звезды на китайской бензопиле
В зависимости от конструкции инструмента, будет отличаться процесс демонтажа рассматриваемых изделий.
Это интересно! Чтобы продлить срок службы ведущей шестерни бензопилы, нужно обязательно пройти обкатку инструмента, и при работе не перегружать его, что зависит от предназначения (бытовая, полупрофессиональная или профессиональная). Бытовым инструментом можно спилить дерево, однако пила для этого не предназначена, и частое ее применение с перегрузками приведет к износу составных деталей.
