Круглогубцы и их родственники – знакомимся
В справочнике имеется такое описания круглогубцев – ручной инструмент, относящийся к разделу слесарно-монтажных (если ручки не покрыты изоляцией) или электромонтажных (соответственно, если изоляция имеется). По большому счету это такие щипцы, предназначенные для удерживания или выкручивания чего-либо, с круглыми по форме сечения концами устройства, именуемыми губками. Отсюда и название этого инструмента.
По форме губок они могут быть цилиндрическими и коническими. У первых рабочая часть одинаковая в диаметре, а у вторых она к концам идет на сужение, что и отражено в их названиях. Концы инструменты могут быть прямыми или загнутыми, в зависимости от цели применения. Есть еще полукруглогубцы – у них одна из губок обычно конической формы, а вторая – ровная. Кстати, в этом случае есть еще одна модификация, когда коническая половинка губок состоит из частей разного диаметра. Это удобно при некоторых видах работ, требующих создания закруглений разного размера.
Согласно госстандарту, чтобы материал не выскальзывал при зажиме, с внутренней стороны губок обязательно должны быть специальные насечки. Однако они есть далеко не всегда. Так, например, на инструменте, предназначенном для мелких ювелирных работ, эти насечки могут даже помешать. Поэтому выбирайте круглогубцы соразмерно своим целям. Для чего же их используют? Прежде всего, для того, чтобы аккуратно согнуть проволоку или небольшие по ширине пластины из тонкого материала. Ими выполняют аккуратные работы с металлическими жилами, тонкими прутками, захватывают и перекусывают проволоку, производят равномерный изгиб.
При требующих тонкости работах электрики пользуются именно электромонтажными круглогубцами. Да и при филигранных действиях сапёров и ювелиров без такого инструмента тоже не обойтись. В общем, спектр применения такого инструмента, причем всех видов, достаточно широк. Вообще же, круглогубцы вместе с плоскогубцами, кусачками, клещами и пассатижами являются представителями шарнирно-губцевых инструментов. По названию вы, наверняка, догадались, что к этой группе относятся устройства, рабочие части которых названы губками, а соединяются они шарниром.
Многочисленные представители этого семейства есть не только в арсенале у слесаря, электрика или другого представителя рабочей специальности, но и уже упоминавшегося ювелира, а также стоматолога, мастера, изготавливающего бижутерию или предметы декоративно-прикладного искусства и т.д. Самые близкие родственники наших сегодняшних героев – плоскогубцы. Они тоже призваны захватывать, скручивать, перекусывать небольшие по размерам детали. Только у них губки не круглые, а плоские, на внутренней стороне которых у плоскогубцев есть аналогичные антивыскальзывательные насечки.
Пассатижи – такой инструмент, в каждой губке которого есть выемка, а на ней зубцы для работы, скажем, с трубами, гайками или другими цилиндрическими предметами. Выпускают сейчас для бытового использования и комбинированный инструмент, включающий в себя внешние признаки, а значит, и рабочие функции и плоскогубцев, и пассатижей. Однако профессиональные мастера предпочитают строгую специализацию в вопросе подбора инструментов. Кусачки и бокорезы предназначены для срезания и откусывания, прежде всего, проволоки, тонких гвоздей и других материалов. Отличаются они друг от друга местом расположения режущих поверхностей. Кстати, эти инструменты называют ещё острогубцами.
Их близкие родственники, но с четкой садово-парковой сферой применения – это секаторы, сучкорезы, садовые ножницы. А вообще-то, по большому счету, все перечисленные инструменты можно смело назвать одним словом – клещи. Именно от них и произошли все члены шарнирно-губцевой группы. Ну, а классические клещи, в современном понимании, представляют собой инструмент для того, чтобы захватывать деталь. У них длинные ручки и короткие и заостренные в месте смыкания губки.
Сфера применения широчайшая: от столярно-слесарного дела до кузнечных мастерских и шпало-рельсового хозяйства железной дороги. Однако, есть у клещей, и не только у них, конкуренты. Так, например, одно из ключевых заданий – удалить ненужный гвоздь в ряде случаев бывает гораздо удобнее придуманным специально для этого гвоздодером. К тому же, есть модели, совмещающие в себе этот инструмент и молоток. А чтобы не повредить гайки, работать с ними правильнее все-таки не пассатижами, а например угловым мощным гайковертом. Но окончательный выбор инструмента всегда остается за вами.
Особенности, технические характеристики
Основными техническими характеристиками пассатижей и плоскогубцев являются:
- Размер (общий). Обычно составляет от 10 до 20 см.
- Ширина губок. стандарт — 2-3 см.
- Угол раскрытия рабочих поверхностей. Зависит от типа шарнира, специфических особенностей конструкции.
- Набор функций (для пассатижей). Наличие режущих поверхностей, возможность перекусывать стальную проволоку при помощи паза на внешней поверхности губок, возвратная пружина и т.д.
- Тип шарнира. Бывают неподвижные или регулируемые конструкции
- Наличие резиновых, ПВХ или пластиковых накладок для рукояток
- Вид
- Покрытия.Бывают хромированные или вороненые инструменты.
Основная особенность инструмента — наличие двух рукояток, которые выполняют двойную функцию:
Используются для удержания в руках.
Регулируют величину раскрытия и силу сжатия губок.
Мнение эксперта
Левин Дмитрий Константинович
Работа с изолированными рукоятками позволяет защититься от поражения электротоком и обеспечивает комфорт при использовании инструмента на сильном морозе. Однако, есть пассатижи и плоскогубцы, которые не имеют дополнительных элементов. Они обычно используются для работы с горячими предметами, когда сохранность рукояток обеспечить невозможно. В таких ситуациях необходима защита для рук — рукавицы, замшевые перчатки и т.п.
Чем отличаются плоскогубцы от пассатижей: секреты этих инструментов
Многие мастера очень часто при работе с шарнирно-губцевым инструментом сталкиваются с тем, что не знают правильного его наименования. В интернете представлено достаточное количество материалов, в которых сравниваются два таких инструмента, как пассатижи и плоскогубцы. Однако в большинстве случаев приведенные доводы являются попросту ошибочными. Это не удивительно, ведь даже если спросить у менеджера строительного магазина о том, чем же отличаются пассатижи от плоскогубцев, то в 90% случаев вы услышите неточный ответ, на основании которого сложно сделать выводы. Именно поэтому пришло время разобраться в вопросе, чем же все-таки отличаются плоскогубцы от пассатижей, и есть ли вообще между ними разница?
Сразу стоит отметить, что отличие между плоскогубцами и пассатижами действительно имеется. Теперь разберемся, в чем же оно заключается. Все банально просто: плоскогубцы имеют плоскую форму губок без дополнительных выемок и прочих конструктивных особенностей. Губки оснащены насечками для захвата деталей. Иными словами можно сказать, что этот инструмент предназначен для выполнения конкретных задач, связанных с захватом деталей (проволока, провод и т.п.). Что касаемо пассатижей, которые многие очень часто называют плоскогубцами, то они имеют следующие особенности:
- Рабочая часть делится на три сектора: плоские губки для захвата тонких деталей (листы, проволока), круглая выемка с гранями для захвата резьбовых и цилиндрических элементов (гайки, болты), и резцы для перекусывания проводов и проволоки.
- Из этого следует, что пассатижи от плоскогубцев отличаются универсальностью применения. Если плоскогубцы предназначены для выполнения конкретных и точных задач, то пассатижи имеют более широкий функционал. Это и есть основное различие между рассматриваемыми инструментами.
Ниже представлено фото плоскогубцев
При этом важно понимать, что производители могут выпускать разные модификации таковых инструментов
В данном случае на фото изображены классические плоскогубцы фирмы Knipex. Дополнительно устройства могут оснащаться функцией перекусывания проволоки, как например, показано на фото ниже.
Однако такой тип шарнирно-губцевого инструмента уже называется длинногубцами, то есть, его рабочая часть имеет продолговатую форму. Этот прибор очень удобен для проведения электромонтажных работ, когда необходимо захватить провод, расположенный в труднодоступном месте.
Ниже на фото представлен вариант плоскогубцев, что позволит закрепить знания об отличии этого инструмента от пассатижей.

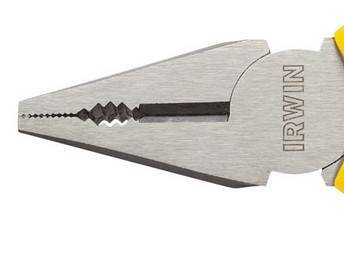

Теперь посмотрим на фото пассатижей, чтобы понимать визуально, о чем идет речь.
Как видно по фото, они имеют разделенную рабочую зону на три части, что делает их универсальными. Особенно популярен такой инструмент при проведении электромонтажных работ (с его помощью можно захватить кабель и перекусить его) и слесарных (захват плоских деталей, завинчивание резьбовых соединителей без гаечных ключей и перекусывание проволоки).
https://youtube.com/watch?v=7cxAA4M-ofk
Разобравшись в вопросе о том, чем же отличаются плоскогубцы от пассатижей, перейдем к изучению конструкции шарнирно-губцевого инструмента и его разновидностей.
Как отличить пассатижи от плоскогубцев
Внешне и конструктивно практически одинаковы плоскогубцы и пассатижи, отличие фото передает частично. Оба вида оснащены шарниром, приводящим в движение ручки. Оба инструмента предназначены для удерживания небольших предметов различной формы.
Разница обусловлена иной конфигурацией губок. У пассатижей на рабочих элементах изнутри есть одно или два углубления с насечками, которые позволяют удерживать цилиндрические предметы.
Ними можно откручивать заклинившие болтовые соединения. У плоскогубцев такие углубления отсутствуют, а внутренняя рабочая поверхность абсолютно ровная. Для плотного сцепления с предметом имеется одна насечка.
Оба приспособления являются шарнирно-губцевыми приспособлениями. Различаются также они параметрами рабочих элементов. У пассатижей ширина не изменятся по всей длине, а у плоскогубцев она может сужаться.
Первые являются универсальным устройством, совмещающим в одном корпусе несколько инструментов. Это многофункциональные устройства для столярных, сантехнических и монтажных работ. Они захватывают предметы размером до 20 см.
Степень раскрытия у них меняется благодаря передвигающемуся шарниру, что позволяет захватывать предметы различного диаметра. Вторые способны выполнять только некоторые действия. Это узкоспециализированный инструмент. Степень раствора у них имеет стандартные параметры, которые изменить невозможно.
Важно! Размер раствора пассатижей регулируется только у устройств с несколькими позициями шарнира в пазах. Перемещение осуществляется посредством передвижения шарнира в нужное углубление при разведенных ручках
В чем же отличие пассатижей?
Разобравшись с конструкцией, назначением и видами плоскогубцев, стоит узнать — а что представляют собой пассатижи и в чем разница между этими, весьма схожими между собой инструментами?
Ключевое отличие между плоскогубцами и пассатижами заключается в том, что последний вид инструмента имеет на своей рабочей поверхности выемку с насечками, позволяющей при работе максимально прочно удерживать детали. Губки пассатижей чаще всего комбинированной формы, а крайняя их часть выполняется в виде плоскогубцев. Некоторые модели инструмента имеют не одну, а две выемки с различными размерами, что удобно, так как появляется возможность в фиксации и удержании элементов разнообразной формы и величины.
В продаже можно найти пассатижи с подвижным в пазах шарнирным элементом. Перемещая шарнир можно отрегулировать нужным образом силу сжатия, а также величину раскрытия губок. Рассматриваемая разновидность пассатижей считается универсальной: он применим в работе с деталями разных размеров.
Большинство моделей устройств оснащено бокорезами, которые применяются для снятия изоляции с кабеля, некоторые пассатижи имеют специальные кромки для резки жесткой проволоки. Применяется инструмент в работах слесарных, электромонтажных, поэтому на их рукоятке в обязательном порядке проставляется величина напряжения, при которой пассатижи использовать безопасно.
Изучив конструкцию и виды пассатижей можно сделать вывод, что от плоскогубцев инструмент будет отличаться нижеперечисленными свойствами и характеристиками:
- Плоскогубцы имеют плоскую рабочую поверхность, без выемок;
- Конструкция пассатижей дает максимально возможную силу сжатия, поэтому инструмент выпускается из стальных сплавов более высокого качества;
- Используя пассатижи можно регулировать и силу сжатия, и размер зазора между губками.
Пассатижи более функциональны, так как инструмент имеет бокорезы, а в некоторых случаях и кромки, эти элементы позволяют задействовать инструменты в разных видах работ.
Для того чтобы выбрать плоскогубцы качественные и надежные, при покупке инструмента рекомендуется обратить внимание на следующие параметры:
Размер зазора между губками. Он должен быть не более одного 1 миллиметра, а ручки инструмента должны соединяться между собой максимально плотно; Двигаться ручки хорошего инструмента должны легко и плавно; Стоит оценить и режущие кромки устройства – зазор у них не должен быть больше 0,1 миллиметра; Для выполнения электромонтажных работ следует приобретать модели электроизолированные; Ручка инструмента должна быть удобной, приближенной к анатомической форме кистей рук.
Если бюджет не ограничен, то лучше не экономить, а приобрести инструмент профессиональный, сделанный из более качественных материалов и по современным технологиям. Профессиональные плоскогубцы не сломаются и прослужат вам максимально долго.
Надеемся, подробная статья-инструкция помогла вам понять, в чем разница между плоскогубцами и пассатижами, узнать полезные подробности о существующих видах шарнирно-губцевого инструмента, выяснить параметры выбора качественных плоскогубцев.
Нет такого вида слесарных работ, которые можно выполнить без применения пассатижей. На любительском слэнге этот инструмент еще называют плоскогубцами. Если кратко описать инструмент – он представляет собой две «Х» образно соединенные металлические вытянутые части.
Причем шарнирное соединение находится не посредине, а смещено в сторону рабочей области в соотношении 1/3 или 1/4. Длинная часть оформлена в виде ручек, а короткая приспособлена для захвата и сжимания предметов.
И все-таки, похожее название плоскогубцы и пассатижи – в чем же разница?
Общие корни у этих изделий имеются. Оба приспособления относятся к разряду шарнирно — губцевого инструмента. Предназначены они для захвата, удержания и сжимания разнообразных предметов. Дадим определения каждому из них:
Разновидности шарнирно-губцевого инструмента
Наиболее распространенными представителями данной группы являются:
- пассатижи;
- плоскогубцы;
- тонкогубцы;
- круглогубцы;
- кусачки и клещи;
- ножницы.
Пассатижи отличаются наличием небольших выемок. С их помощью можно зажимать и плоские детали, и элементы цилиндрической формы. С ними внешне схожи плоскогубцы. Но их губки являются плоскими. Чаще всего они применяются для перекусывания проволоки. Удерживать мелкие детали удобно тонкогубцами. Помогает данный инструмент доставать детали, находящиеся в труднодоступных местах. Его выпускают с загнутыми и загнутыми губами. Закручивать проволоку и крепежи лучше всего круглогубцами. Их особенность – конусообразные рабочие органы. Перекусывать арматуру, гвозди, проволоку можно кусачками. У них губки значительно заострены.
У клещей губы напоминают букву «С» и смыкаются на конце. Это позволяет с легкостью осуществлять захват крупные детали, трубы и т. д. От сородичей они отличаются наличием более длинной рукоятки. Шарнирно-губцевые ножницы созданы для ручной резки металла. В их конструкции предусматриваются плоские губы с острой режущей кромкой. Лезвие может иметь разную длину. Короткие подойдут для резки проволоки, а длинные – профилей, арматуры и листового металла.
Подробное описание устройства струбцины
Инструмент характеризуется простотой и надежностью, а при бережном отношении к нему и правильном использовании, вероятность поломки сводится к нулю. По принципу работы прибор схож с функционированием тисков. Только в отличие от тяжелых и крупногабаритных устройств, струбцина имеет малый вес, что делает ее мобильной, и облегченную конструкцию для возможности эксплуатации без усилий. Конструктивными элементами такого прибора являются:
- Рама — играет роль ответного элемента, к которому крепится непосредственно сама деталь. Рамная часть может иметь разные виды исполнения: G-образную, С-образную и T-образную.
- Подвижная часть — позволяет повышать или снижать расстояние от рабочей части до рамы
- Рычаг или винт — служит для закрепления струбцины в соответствующем положении, и дает возможность регулировки силы сжатия. Рычажные устройства оснащены приводом для быстрой фиксации поэтому, чем меньше усилий прикладывается, тем получается более интенсивное сжатие.
- Опорная пятка — находится на внутренней стороне П-образной рамы.
Для более удобного перемещения резьбовой шпильки используется рукоятка (может быть представлена разных видов). На конце подвижного винта расположена пятка, которая упирается в прижимаемую заготовку, обеспечивая ее надежную фиксацию. Усилие прижима зависит от физической силы, которой обладает человек.
На фото представлена струбцина с обозначением ее конструктивных элементов. Однако такие инструменты выпускаются разных видов, хотя принцип работы и назначение у них одинаковые. Более подробно о том, для чего используется струбцина, вы можете узнать в следующем разделе.
Плоскогубцы или пассатижи: что выбрать?
Клещи, плоскогубцы, круглогубцы, пассатижи и кусачки
Клещи, плоскогубцы, пассатижи, кусачки — это представители очень разнообразной группы инструментов, называемой — шарнирно-губцевые инструменты. Их главное отличие в форме рабочей поверхности, определяемой их назначением. Эти инструменты активно используются в самых разных сферах, ими пользуются и врачи стоматологи, и кузнецы, и железнодорожники. В частности клещи — один из самых древних инструментов, они являются неотъемлемым атрибутом (вместе с молотом) греческого бога огня — Гефеста. С клещей и начнем.
Клещи
Обычно это инструмент с относительно длинными ручками и короткими губками, смыкающимися на небольшом протяжении плоскими или заостренными поверхностями. Клещи предназначены, преимущественно, для захвата деталей. Кузнечными клещами держат раскаленный металл, у них длинные ручки и различная форма губок.
Старинные кузнечные клещи У железнодорожников есть клещи для переноски железнодорожных шпал, а также для переноски рельс.
Клещи для переноски шпал и рельс (ROBEL)
Столярными (плотницкими) клещами вытаскивают гвозди.
Столярные (плотницкие) клещи (GEDORE)
Сантехнические клещи (трубные) обычно имеют зубчатую выемку для захвата труб, наклоненные губки и переставной шарнирный механизм для зажима труб разного диаметра.
Сантехнические клещи (STAYER)
К клещам относят и целый ряд электромонтажных инструментов: это и обжимные клещи для клемм, клещи для снятия изоляции с проводов, клещи для разъемов, клещи для кабельных вводов, токоизмерительные клещи, изолирующие клещи для замены предохранителей и т.п.
Вообще же, клещами можно назвать почти любой шарнирно-губцевый инструмент, например плоскогубцы, упрощенно — это клещи с плоскими губками.
Плоскогубцы
Плоскогубцы — это клещи имеющие плоскую рабочую поверхность, часто с мелкой насечкой. Используются они для захвата относительно маленьких деталей и осуществления с ними различных манипуляций (сгибание, перекусывание), часто одновременно использую сразу два инструмента. Для разных работ форма самих губок может быть разной. Есть плоскогубцы с удлиненными губками (длинногубцы, утконосы) и плоскогубцы с изогнутыми губками, используемые при работе с деталями находящимися в труднодоступных местах; плоскогубцы с узкими губками (узкогубцы), используемые при тонкой работе; плоскогубцы с укороченными губками, обеспечивающие на концах губок большую силу сжатия. Некоторые плоскогубцы имеют на рабочей поверхности накладки для исключения повреждений деталей. Часто плоскогубцы имеют режущие кромки для перекусывания проволоки. Комбинированные плоскогубцы, иногда называемые пассатижами, — это инструмент включающий плоскогубцы, имеющий режущие кромки для перекусывания проволоки и гвоздей, выемку с зубцами для захвата трубок, гаек и различных цилиндрических деталей. Это многофункциональный инструмент, с одной стороны способный помочь в различных ситуациях, с другой стороны специальные инструменты справляются с конкретными задачами лучше. Поэтому комбинированные плоскогубцы — инструмент для бытового набора инструментов, а не для профессионального.
Комбинированные плоскогубцы (Facom)
Круглогубцы
Отличие круглогубцев от плоскогубцев — круглое сечение сужающихся к концу губок (конусовидная форма губок). Круглогубцы предназначены для фигурного сгибания проволоки, конусная форма губок дает возможность делать изгиб с разным радиусом, они являются важным инструментом ювелиров. Круглогубцы могут иметь губки разных размеров, как по длине, так и по толщине, причем есть модели, у которых в одном инструменте губки разной формы, бывают круглогубцы с изогнутыми губками. Есть модели с насечками на губках и без насечек. Так же как и плоскогубцы, круглогубцы могут иметь режущие кромки для перекусывания проволоки.
Пассатижи
Если исходить от французского происхождения названия этого инструмента — pinces-a-tige, pince — зажим и tige — стержень, то пассатижи — это инструмент для захвата труб и других цилиндрических деталей. То есть главное в пассатижах, что определяет их название — это выемка с зубцами.
Старинные пассатижи с двумя зубчатыми выемками, для больших и маленьких диаметров
Современные пассатижи, вместо нескольких выемок, имеют переставной шарнир для труб разного размера.
Пассатижи с переставным шарниром (Task Force)
Судя по всему, пассатижи отличаются от сантехнических клещей меньшим размером, либо между ними можно смело ставить знак равенства.
То, что многие привыкли называть пассатижами, согласно ГОСТу 5547-93 — это комбинированные плоскогубцы. И получается, что с одной стороны этот инструмент можно определить как плоскогубцы имеющие пассатижи, а с другой стороны — пассатижи имеющие плоскогубцы.
Инструменты
ПАССАТИЖИ РАЗВОДНЫЕ, ХАРАКТЕРИСТИКА
В чем же отличие пассатижей?
Что это за инструмент — плоскогубцы и их предназначение
Первоначально стоит разобраться в определении плоскогубцев. Это шарнирно-губцевый инструмент, который состоит из трех основных частей: рукоятка, рабочая часть и шарнирное соединение. Главная отличительная особенность такого прибора скрывается в конструкции рабочей части, то есть губок. Из названия не сложно понять, что губки у такого инструмента имеют плоскую форму с дополнительным нанесением насечек, которые нужны для обеспечения надежного захвата деталей.
Благодаря наличию насечек на плоскогубцах, с их помощью осуществляется надежный захват различных деталей, например, проволоки, металлических листов и мелких деталей. Для изготовления инструмента применяется углеродистая сталь марки У7-А (нелегированная высокоуглеродистая сталь) или 8ХФ. Главной особенностью таких сплавов является двойная закалка, благодаря которой прибор получает повышенные свойства прочности
Естественно, инструменты импортного производства изготавливаются из других марок стали, но в целом важно отметить, что сырье для производства такого типа инструмента должно характеризоваться качественными техническими показателями с повышенной степенью твердости
Это интересно! Для производства плоскогубцев используется углеродистая сталь, в которой процентное содержание углерода составляет 0,7%. Такое значение является оптимальным для производства инструмента, который обладает повышенной прочностью (при контакте с другими материалами рабочие части инструмента не слизываются). Содержание серы и фосфора в составе металла не превышает 0,025%.
Что такое плоскогубцы
Между пассатижами и плоскогубцами отличие существенное в назначении. Вторые уместны для слесарного ремесла и электромонтажа. У них губки в форме пирамиды, на плоской части которой нанесены насечки. Рабочая часть плавно соединяется с ручкой, в движение она приводится шарниром. В ассортименте представлено несколько разновидностей устройств с разными типами губок:
с изогнутыми под углом – для манипуляций на труднодоступных местах;
с узкими длинными – для выполнения манипуляций на ограниченном пространстве;
разновидность «утконос» — допускает максимальное сжатие;
с изоляцией на ручках – для электромонтажа;
с дополнительными насадками – для удерживания маленьких и хрупких деталей.
Удлиненные губки с изгибом идеально подходят для операций в труднодоступных местах, что позволяет дотягиваться до удаленных деталей либо кабелей. Радиус изгиба в различных моделях составляет 40⁰ либо 60⁰.
