Самодельные стрипперы
Домашние умельцы предлагают великое множество приспособлений, изготовленных своими руками. С некоторыми из них познакомимся подробнее и рассмотрим, как сделать их в домашних условиях.
Самоделка из бельевой прищепки
Для изготовления понадобятся:
- деревянная бельевая прищепка;
- нож от точилки карандашей;
- винт крепления ножа для точилки.
Выкручиваем винт и снимаем с точилки нож. Прикладываем его к одной из половин прищепки так, чтобы лезвие намного перекрывало отверстие для бельевой веревки и прикручиваем родным винтом к прищепке.
Съемник готов. Рассмотрим, как им пользоваться. Жила пропускается в отверстие для веревки и ложится на лезвие ножа. Прищепку «закрывают» и круговым движением надрезают и стягивают изоляцию. Прости и удивительно.
Три самореза
В тонкую доску вкручиваются два самореза. Главное условие – вкручивать их в доску не до конца и с наклоном друг к другу так, чтобы шляпки перекрывали одна другую. В идеале между ними должен получиться проход для провода, высотой и шириной чуть больше его диаметра. Снизу в ту же доску вкручивают еще один саморез так, чтобы его острый конец вышел между двумя первыми саморезами. Изолированную жилу протягивают через это устройство, надрезая оболочку в продольном направлении. Таким способом умельцы добывают цветной лом на продажу.
Виды стрипперов
Все съемники условно делятся на три вида:
- ручного действия;
- полуавтоматического;
- автоматического.
Принцип действия у всех один: надрез оболочки на нужную глубину с последующим ее стягиванием. Рассмотрим, особенности их устройства и имеющиеся отличия.

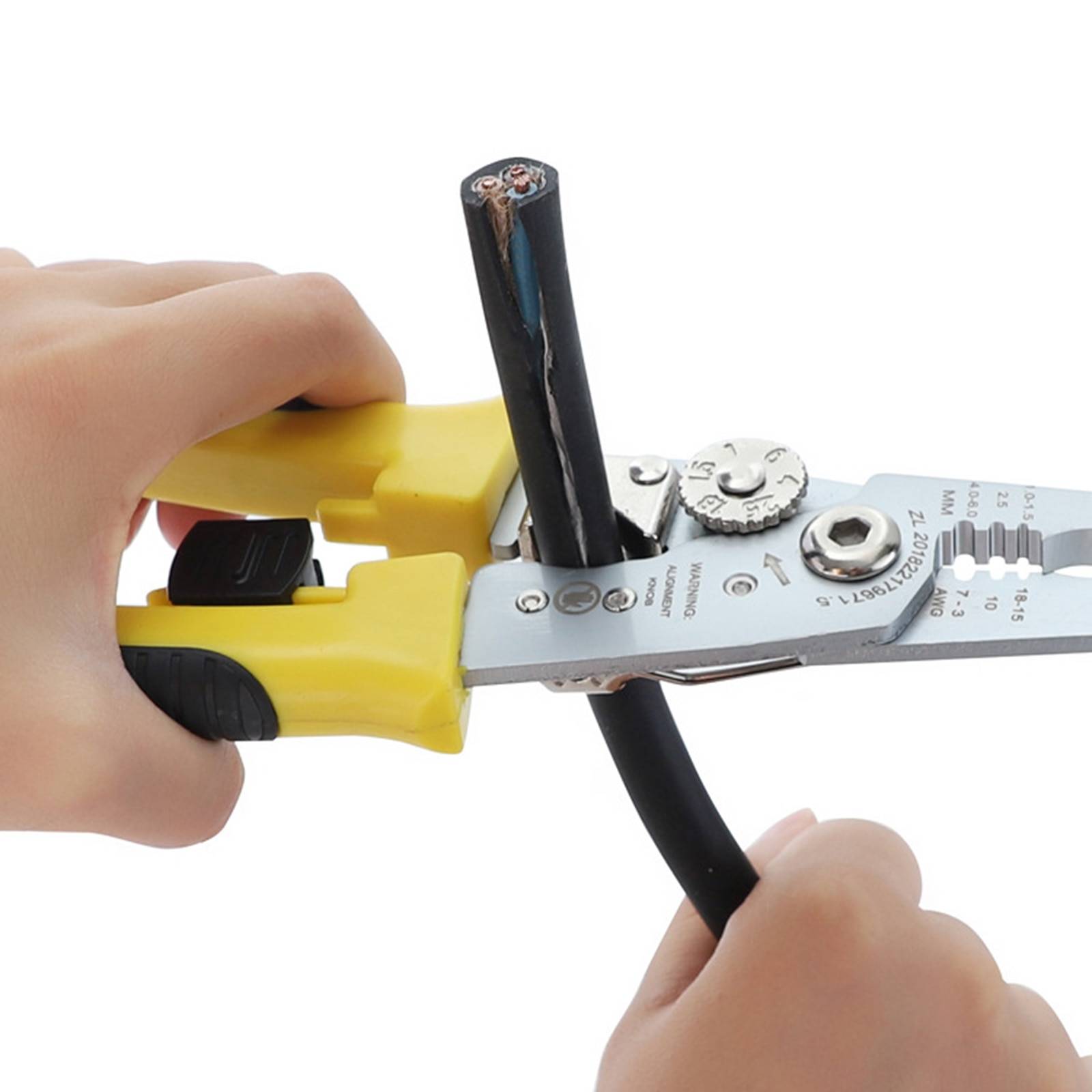

Ручные инструменты
Самые простые и недорогие. Некоторые похожи на клещи. Рабочая часть снабжена специальным вырезом и регулировочным винтом, с помощью которого производится настройка на провод определенного сечения.
Другой вариант несколько сложнее. Неопытный пользователь может спутать его с плоскогубцами. Некоторое сходство действительно есть. Только с внутренней стороны губок сделано множество поперечных прорезов с острыми кромками, с разными радиусами под жилы определенного сечения (но не более 6 кв.мм.). Некоторые производители выпускают ручные устройства с функцией опрессовки (обжима) наконечников.
Алгоритм действия простой. В выемку на губках закладывается провод, затем пользователь сжимает подпружиненные рукояти (как плоскогубцы) и круговым движением надрезает и стягивает изоляцию.
Полуавтоматические модели
С ними работать еще проще. Провод вставляется в соответствующее гнездо и производится нажим. Даже кругового подрезающего движения делать не нужно. С некоторыми полуавтоматами можно резать жилы и выполнять опрессовку наконечников.

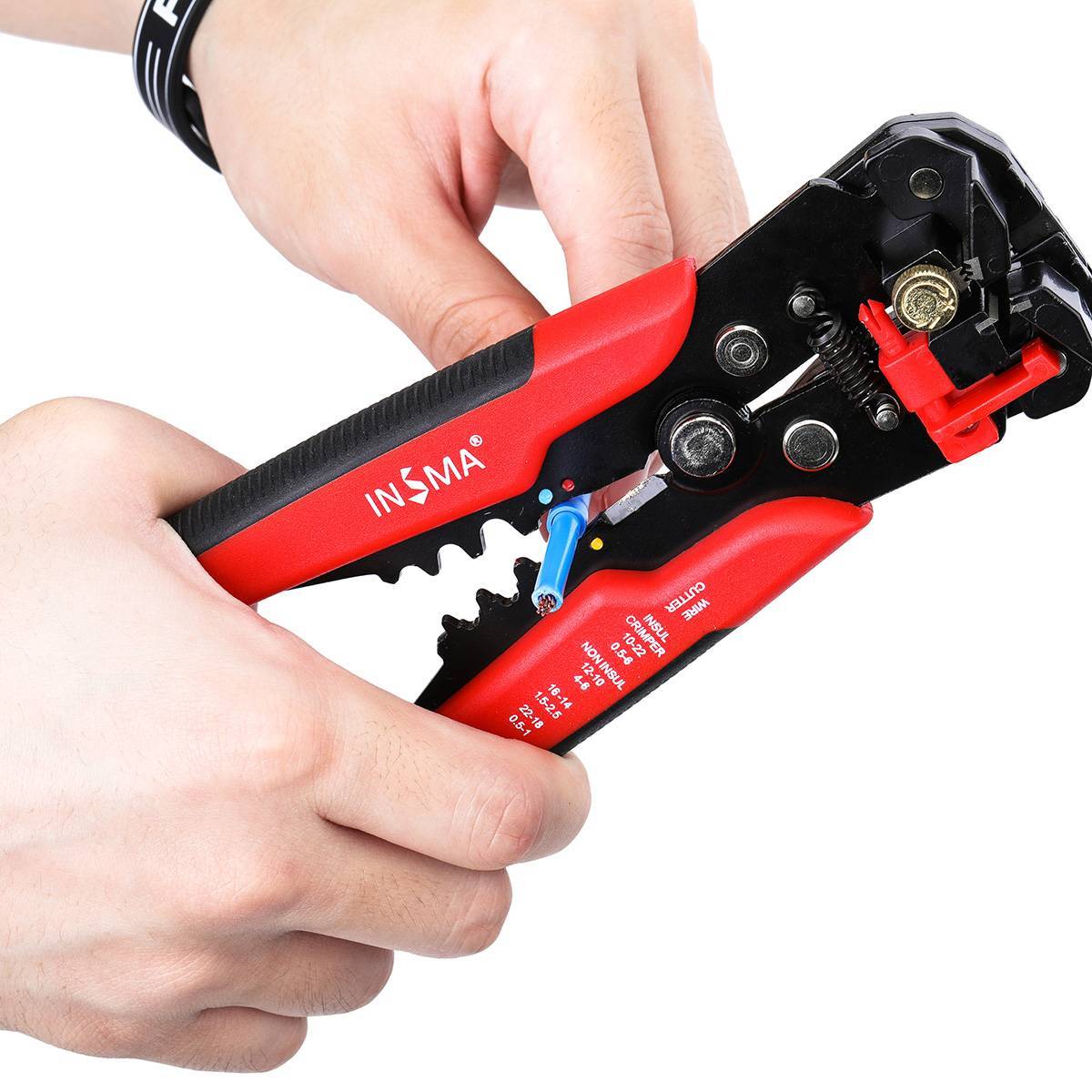

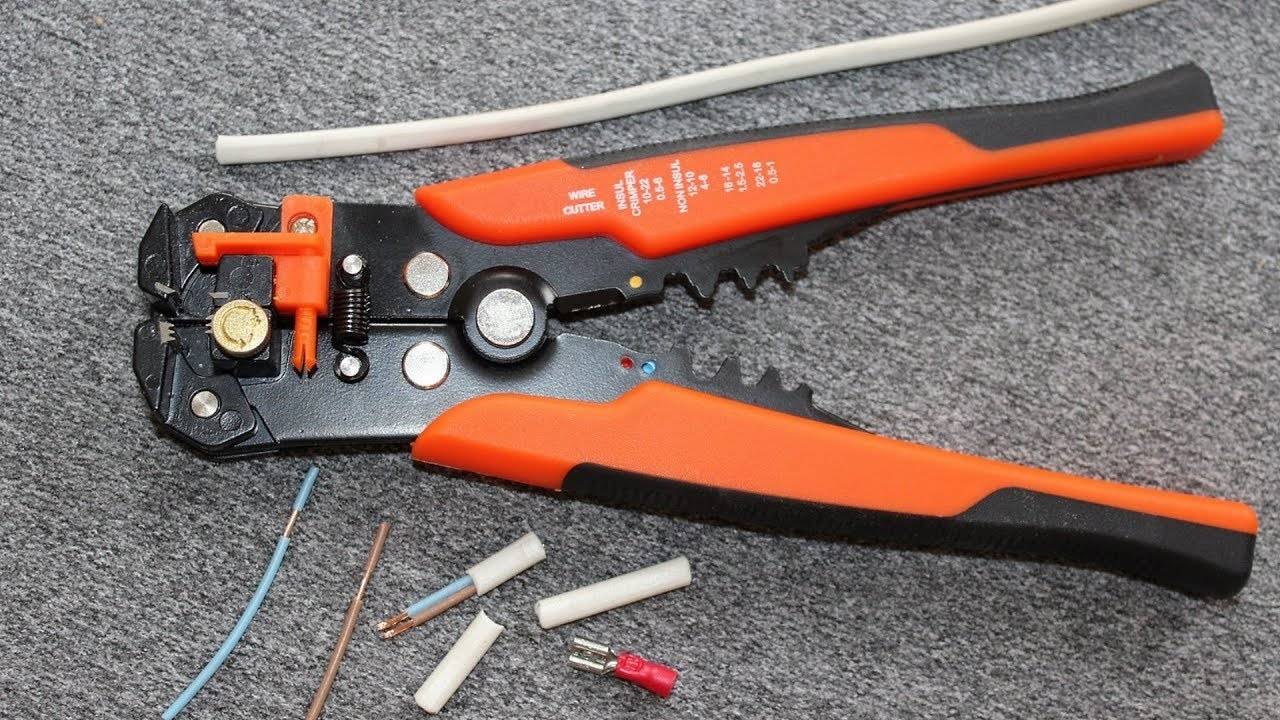

Автоматические стрипперы
Весьма производительные устройства больше подойдут профессионалам. От полуавтоматических моделей отличаются широким набором функций. Устройство самостоятельно определяет диаметр провода. С ним можно снимать оболочку круглого и прямоугольного сечения и даже одновременно очистить несколько жил за один раз. Удобная штука, но стоит дороже ручных и полуавтоматических.
Другой вариант слега похож на заклепочник. Предназначен для зачистки тонких проводов, до 4 кв.мм в поперечнике. Операция производится одним движением. Есть ограничение по длине очищаемого участка. Если ее недостаточно, операцию можно повторить.
Дополнительные функции
Поскольку электромонтажные работы часто производятся не в мастерской, а в «полевых» условиях, специалистам не особенно удобно носить с собой много инструментов. Производители учли этот нюанс.
Кроме основной операции, универсальные модели могут работать как бокорезы, отвертки и индикаторы напряжения, зачищать телевизионные и интернет кабели, обжимать различные наконечники. С последней операцией лучше справляется специальное приспособление – кримпер. Но при несложном монтаже и универсальным девайсом можно обжать наконечник или клемму вполне сносно.
Способы снятия изоляции
Зачистка проводов ножом
Выясним, что же такое стриппер, и зачем он нужен. По назначению это устройство для зачистки концов проводников при монтаже освещения, сборке электрошкафов, бытовой электроники и т.д. Казалось бы, эту работу и ножом сделать несложно. Однако те, кто сталкивался с этой работой, знают, что это совсем не так. Во-первых, без достаточного навыка, наиболее вероятным результатом будет повреждение жил. Если зачищается многожильная продукция, тонкие проволочки подрезаются и отламываются, контакт с клеммой становится хуже. То же происходит с алюминиевыми жилами. При малейшем изгибе подрезанного участка, они отламываются и операцию нужно начинать снова.
Использование бокорезов
Профессионалы умудряются подрезать и стягивать покрытие бокорезами. Однако так недолго и вовсе отрезать зачищаемый участок.
Некоторые производители, Knipex, например, занимаются производством специальных бокорезов, со специальными проточками на лезвиях. Правда такую операцию можно проделать только с жилами максимум двух диаметров.
Снятие изоляции открытым огнем
Иногда прибегают к помощи зажигалки. Достаточно подержать участок провода над огнем, чтобы слегка расплавить полимерное покрытие и затем сдернуть его пальцами. При этом можно получить легкий ожог пальцев, а часть расплавленной оболочки размажется по жилам.
Нож электрика с пяткой
Специальный нож с изогнутым лезвием и пластиной (пяткой) на конце изгиба. Им можно снимать покровы быстрее, чем срезать ее обычным клинком. Правда, и тут нужно набить руку. Пользуется популярностью среди профессионалов.
Клык
Специальный нож для надреза наружной оболочки в продольном направлении. С обретением некоторой сноровки, клыком можно снимать покрытие круговым движением. Рукоять клыка заканчивается специальным колесом. Поворотом колеса можно регулировать глубину реза наружной оболочки.

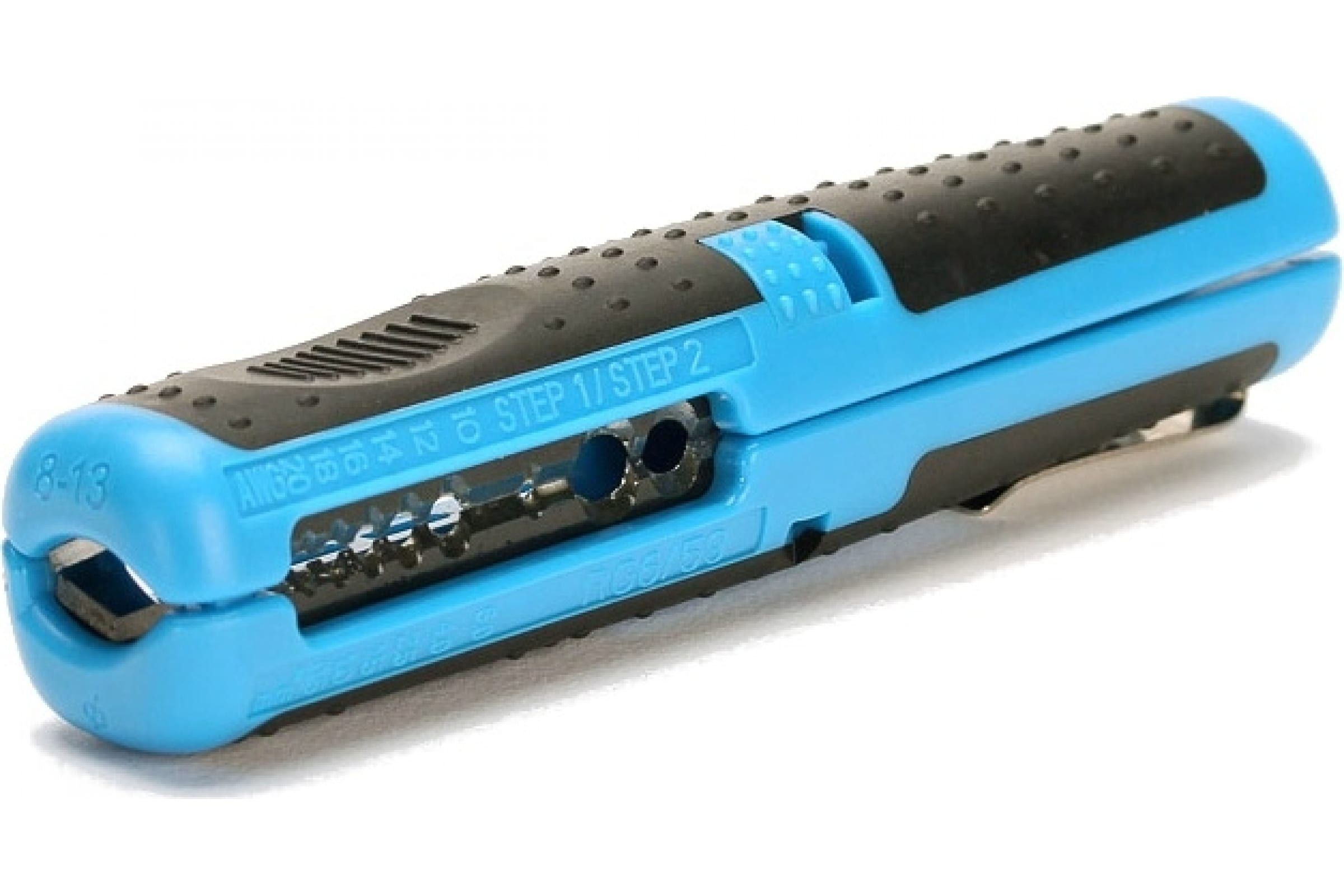

Многофункциональный нож
Интересное устройство, способное выполнять снятие изолирующего покрытия многими способами. С его помощью можно выполнять следующие операции:
- разрезать внешнюю оболочку;
- сделать поперечный или круговой надрез;
- снять покрытие с помощью готовых отверстий;
- воспользоваться выдвижным универсальным лезвием, чтобы выполнить операцию «дедовским» способом.
Примером такого приспособления может послужить Jokari 30155 или Knipex 18 85 125.
