Устройство и принцип работы бензопилы и ее отдельных механизмов

Регулировка тормоза цепи

Тормоз цепи часто не срабатывает по причине засорения смазкой или опилками тормозной ленты и пространства под крышкой. Следует очистить все части от засоров. Возможно, лента просто износилась, тогда ее необходимо заменить.

Работа тормоза цепи восстанавливается при помощи механической чистки

Некоторые части бензопилы изнашиваются быстрее, чем остальные. К ним относятся ведущая звездочка, шина, цепь, антивибрационные элементы. Для быстрой замены запчасти лучше всегда иметь под рукой. Не стоит пренебрегать и заточкой цепи.

Бензопилы помогают быстро и эффективно очистить пространство от деревьев, возвести срубы или заготовить древесное сырье. Но чтобы правильно и безопасно работать с этим инструментом, полезно знать, что у него внутри.

Обслуживание стартового узла бензопилы

Открутите корпус стартера и снимите его с цепной пилы.

Открутите корпус стартера и снимите его с цепной пилы — внутри него закреплен стартер. Установите корпус узла стартера на ровную, прочную поверхность, направив узел стартера вверх.

Надев защитные очки, снимите пружинный зажим с вала небольшой отверткой. Снимите шайбу, затем поднимите катушку. Если шнур стартера поврежден, вытащите узел из ручки и обрежьте его. Размотайте шнур стартера, обрезав или освободив узел на другом конце. Если пружина перемотки отцеплена, сломана или иным образом повреждена, замените ее. В противном случае замените шнур стартера и сбросьте натяжение пружины перемотки.

Демонтаж катушки и шнура стартера.

Надев рабочие перчатки и защитные очки, отсоедините пружину перемотки от корпуса стартера.

Замена пружины перемотки.

Купите точную двойную пружину перемотки, намотанную в корпус, и смажьте ее несколькими каплями легкого машинного масла или смазки, указанной производителем. Расположите корпус пружины и закрепите в корпусе стартера.

Если шнур стартера поврежден, замените его точной копией. Пропустите один конец шнура стартера через отверстие в катушке с помощью плоскогубцев с длинным носом, затем завяжите его.

Замена шнура стартера и настройка натяжения пружины перемотки.

Пропустите другой конец шнура стартера через отверстие в корпусе стартера и ручку, затем завяжите его. Прижигайте каждый узел, удерживая пламя под ним, не касаясь его (см. вставка). Вставьте узел в катушку и обмотайте вокруг катушки все, кроме последних 15 см шнура стартера по часовой стрелке.

Поместите катушку в корпус стартера, затем установите на место шайбу. Надев защитные очки, наденьте пружинный зажим. Прижмите конец намотанного шнура стартера к катушке и потяните его по часовой стрелке, вращая катушку на 3 или 4 оборота. Удерживая катушку, потяните за ручку, чтобы выровнять размотанный шнур стартера. Затем, взявшись за ручку, освободите катушку и дайте медленно намотать на нее размотанный шнур стартера.

Если ручка отвисла, повторите процедуру, повернув катушку на 1 дополнительный оборот. Если катушка не может вращаться по часовой стрелке, по крайней мере, на 2 полных оборота, когда шнур стартера вытянут, повторите процедуру, вращая катушку на 1 оборот меньше. В противном случае переустановите корпус стартера в сборе. Заправьте бензопилу и снова подключите кабель свечи зажигания.

Ремонт механизма сцепления — замена пружины

Не торопитесь менять весь механизм, так как устранить неисправность сцепления можно путем замены неисправной детали. Чаще всего причиной неисправности является пружина, которая растягивается и может повредиться. Уже растянутая пружина является неисправной. Если произошло повреждение пружины, то ее можно заменить, чтобы восстановить работоспособность инструмента. Инструкция по замене зависит от конструкции механизма, так как сжимающие устройства бывают разных видов, но все они подлежат замене. Процедура эта не столько сложная, как требующая особой внимательности и соблюдения последовательности действий. Как заменить пружину на муфте бензопилы, подробно показано в видео ролике.

Если повредилась фрикционная накладка, то эту деталь также можно заменить. Замена детали также нужна в случае износа резьбового соединения, что случается при частом снятии и установке муфты на место. Чтобы понять причину неисправности детали, понадобится для начала произвести визуальный осмотр. Если износились зубья звездочки, то ее следует заменить. Несъемные звездочки надо менять вместе с барабаном.

Это интересно!Муфта сцепления не имеет конкретного эксплуатационного ресурса, а срок ее службы зависит от правильности применения инструмента.

Алгоритм определения неисправности

Причиной отказа пилы или ухудшения его производительности может быть:

  • забитый сапун крышки топливного бака;
  • подсос воздуха карбюратором из-за разрушения прокладки или ослабления резьбового крепежа;
  • механическое заедание съемного пильного оборудования и другие мелкие дефекты.

Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.

Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.

Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.

В этот список входит:

  • шатунно-поршневая группа;
  • карбюратор;
  • механизм сцепления;
  • звездочка привода пильной цепи.

Принципы распила древесины

Как правильно пилить бензопилой? Это следует на полном газу. Осуществляйте распил тем участком шины, который расположен ближе к корпусу инструмента. Следует учитывать, что для каждого материала нужно использовать свой метод распила

Обрезка веток

В случае если вы собираетесь спилить ветки с поваленного дерева, встаньте слева от ствола и начинайте пилить внизу. Движения следует выполнять неспешно. Резка осуществляется при помощи носовой части шины, верхними и нижними полотнами цепи. Процесс распиливания толстых, сложных для обработки веток проходит в несколько заходов – от конца к основе ствола. Учитывайте тот факт, что без опоры ствол, скорее всего, покатится, и перед тем, как продолжить рабочий процесс, убедитесь, что он лежит устойчиво.

Раскряжевка ствола дерева

Распил ствола на несколько частей

Когда вы обрежете со ствола все ветки, переходите к следующему этапу – раскряжевке. Будьте осторожны, так как ствол из-за интенсивных рывков пилы может покатиться в вашу сторону. В случае если инструмент застрянет в дереве, не нужно пытаться вытянуть его. Просто выключите двигатель бензопилы и слегка наклоните ствол

Валка деревьев

Ни в коем случае не занимайтесь валкой деревьев в одиночку. Возьмите с собой хотя бы одного помощника, который сможет оказать вам помощь в экстренной ситуации. Перед тем как начать распил, внимательно осмотрите ствол дерева на наличие сухих веток, ведь они могут упасть прямо на вас

Обратите внимание на то, чтобы соседние деревья не мешали работе. Затем встаньте справа от дерева

Старайтесь держать инструмент сбоку

Это заметно снизит нагрузку на позвоночник и руки. Сам процесс можно разделить на подпил и основной подпил. Работу следует начинать под углом сорок пять градусов на глубину четверти ствола дерева. Такой ход действий гарантирует правильное направление падения дерева. Далее начинайте делать основной пропил. Когда дерево будет падать, постарайтесь быстро извлечь инструмент. Вы можете посмотреть на то, как работает бензопила на видео. Вероятно, взглянув на живое исполнение, вы освоите этот процесс быстрее

Старайтесь держать инструмент сбоку. Это заметно снизит нагрузку на позвоночник и руки. Сам процесс можно разделить на подпил и основной подпил. Работу следует начинать под углом сорок пять градусов на глубину четверти ствола дерева. Такой ход действий гарантирует правильное направление падения дерева. Далее начинайте делать основной пропил. Когда дерево будет падать, постарайтесь быстро извлечь инструмент. Вы можете посмотреть на то, как работает бензопила на видео. Вероятно, взглянув на живое исполнение, вы освоите этот процесс быстрее.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

  • Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
  • Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
  • Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями

Все части должны быть чистыми, сухими и исправными.

Пошаговая инструкция как спиливать деревья

Для валки дерева строго в заданную область следует строго придерживаться технологической инструкции, состоящей из нескольких шагов.

  1. Выполнить надрез сверху вниз под уклоном примерно в 60° с той стороны, в которую в результате должно упасть дерево. Желательно выбрать направление, в котором оно росло.
  2. После его завершения делается горизонтальный пропил вплоть до точки примыкания. В результате получается треугольник, который можно вынуть и таким образом ослабить ствол в направлении предполагаемого падения.
  3. С противоположной стороны ствола начинается новый рез, который находится чуть выше нижней части «треугольника». Ствол прорезается глубоко, но не до конца, необходимо оставить примерно 10%.
  4. Чтобы пила не застряла при распиливании ствола, в получившуюся прорезь необходимо вогнать заранее подготовленный клин. Он будет не только защищать от клина пилы, но и создавать напряжение, необходимое для падения дерева.

В процессе выполнения второго пропила нужно быть особенно внимательным. Дерево может начать падать в любой момент, и нужно быть готовым покинуть опасную зону. После того, как был начат второй горизонтальный пропил, находиться со стороны вырезанного треугольника запрещено. Это самый безопасный способ свалить дерево большой толщины, предусматривающий падение в заранее выбранное место.

Распилка веток и ствола бензопилой

Поваленный ствол требует обработки перед транспортировкой. Ветки с него нужно удалять при помощи бензопилы «под корень», при этом следует начинать с тех, что расположены в нижней части ствола. Таким образом ствол от спила до кроны постепенно очищается от лишнего мусора.

Полотно бензопилы во время этих работ не должно касаться земли. Это может привести как к повреждению и затуплению цепи, так и к выбросу нею мусора на высокой скорости.

Рубка ствола

Длинный ствол требуется разделить на отдельные фрагменты. Чтобы при этом не повредить инструмент, следует придерживаться простой схемы.

  1. Выполняется пропил сверху вниз на глубину примерно половины ствола. В этот момент пилу начинает заметно клинить.
  2. Пила выключается, и в образовавшийся пропил забивается клин, который позволит держать его открытым и снимет с пилы напряжение, возникающее между двумя половинками ствола.
  3. После этого пила снова заводится и осуществляется окончательное дорезание остатка дерева, стволы разделяются без повреждения инструмента.

Если шина бензопилы заклинена без возможности ее извлечь, следует обратиться за помощью к напарнику. В таком случае ствол немного приподнимают снизу, одновременно пытаясь аккуратно извлечь полотно из пропила. Можно попробовать применить толстую ветку как рычаг, чтобы облегчить задачу.

Обслуживание стартового узла бензопилы

Открутите корпус стартера и снимите его с цепной пилы.

Открутите корпус стартера и снимите его с цепной пилы — внутри него закреплен стартер. Установите корпус узла стартера на ровную, прочную поверхность, направив узел стартера вверх.

Надев защитные очки, снимите пружинный зажим с вала небольшой отверткой. Снимите шайбу, затем поднимите катушку. Если шнур стартера поврежден, вытащите узел из ручки и обрежьте его. Размотайте шнур стартера, обрезав или освободив узел на другом конце. Если пружина перемотки отцеплена, сломана или иным образом повреждена, замените ее. В противном случае замените шнур стартера и сбросьте натяжение пружины перемотки.

Демонтаж катушки и шнура стартера.

Надев рабочие перчатки и защитные очки, отсоедините пружину перемотки от корпуса стартера.

Замена пружины перемотки.

Купите точную двойную пружину перемотки, намотанную в корпус, и смажьте ее несколькими каплями легкого машинного масла или смазки, указанной производителем. Расположите корпус пружины и закрепите в корпусе стартера.

Если шнур стартера поврежден, замените его точной копией. Пропустите один конец шнура стартера через отверстие в катушке с помощью плоскогубцев с длинным носом, затем завяжите его.

Замена шнура стартера и настройка натяжения пружины перемотки.

Пропустите другой конец шнура стартера через отверстие в корпусе стартера и ручку, затем завяжите его. Прижигайте каждый узел, удерживая пламя под ним, не касаясь его (см. вставка). Вставьте узел в катушку и обмотайте вокруг катушки все, кроме последних 15 см шнура стартера по часовой стрелке.

Поместите катушку в корпус стартера, затем установите на место шайбу. Надев защитные очки, наденьте пружинный зажим. Прижмите конец намотанного шнура стартера к катушке и потяните его по часовой стрелке, вращая катушку на 3 или 4 оборота. Удерживая катушку, потяните за ручку, чтобы выровнять размотанный шнур стартера. Затем, взявшись за ручку, освободите катушку и дайте медленно намотать на нее размотанный шнур стартера.

Если ручка отвисла, повторите процедуру, повернув катушку на 1 дополнительный оборот. Если катушка не может вращаться по часовой стрелке, по крайней мере, на 2 полных оборота, когда шнур стартера вытянут, повторите процедуру, вращая катушку на 1 оборот меньше. В противном случае переустановите корпус стартера в сборе. Заправьте бензопилу и снова подключите кабель свечи зажигания.

Проблемы с подачей топлива

  • загрязненный топливный фильтр;
  • Отверстие в крышке топливного бака закрыто;
  • небольшое количество топлива.

Сначала отсоедините топливный шланг и проверьте, не протекает ли топливо. Если предположить, что топливо течет в обычной струе, все в порядке.

Если балка слабая или отсутствует, очистите отверстие крышки иглой. Для очистки фильтра слейте топливо. С помощью крючка извлеките фильтр и всасывающий шланг через впускное отверстие.

Важным элементом системы является воздушный фильтр. Рекомендуется регулярно его чистить

Осторожно извлеките фильтр, иначе грязь может попасть в карбюратор

Особенности бензопил

Как у всякой другой техники, у бензопил фирмы Forward есть свои особенности:

  • они оснащены одноцилиндровым двухтактным силовым мотором;
  • мобильны в использовании;
  • оснащены специальной системой, которая облегчает запуск;
  • праймер – насос подкачки топлива, для облегчения запуска на холодную;
  • имеют хромированные детали двигателя;
  • оснащены инерционной системой остановки работы и торможения цепи;
  • для рукоятей созданы специальные накладки, которые уменьшают вибрацию;
  • весовая категория — от 2,5 до 7 килограмм;
  • система блокировки клавиши газа от случайного нажатия;
  • цепь и шина смазываются автоматически;
  • могут выполнить как продольный, так и поперечный распил.

Также стоит отметить некоторые особенности двигателя:

  • стабильная работа и отсутствие проблем с топливной системой;
  • двигатель высокой мощности и производительности гарантирует работоспособность в течение всего дня;
  • количество выбросов вредных газов гораздо меньше допустимых норм.

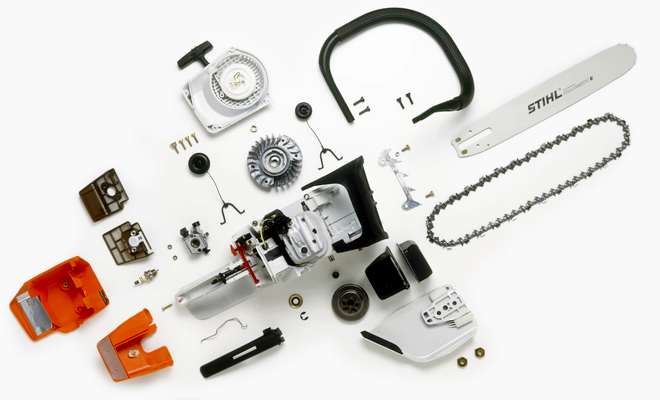

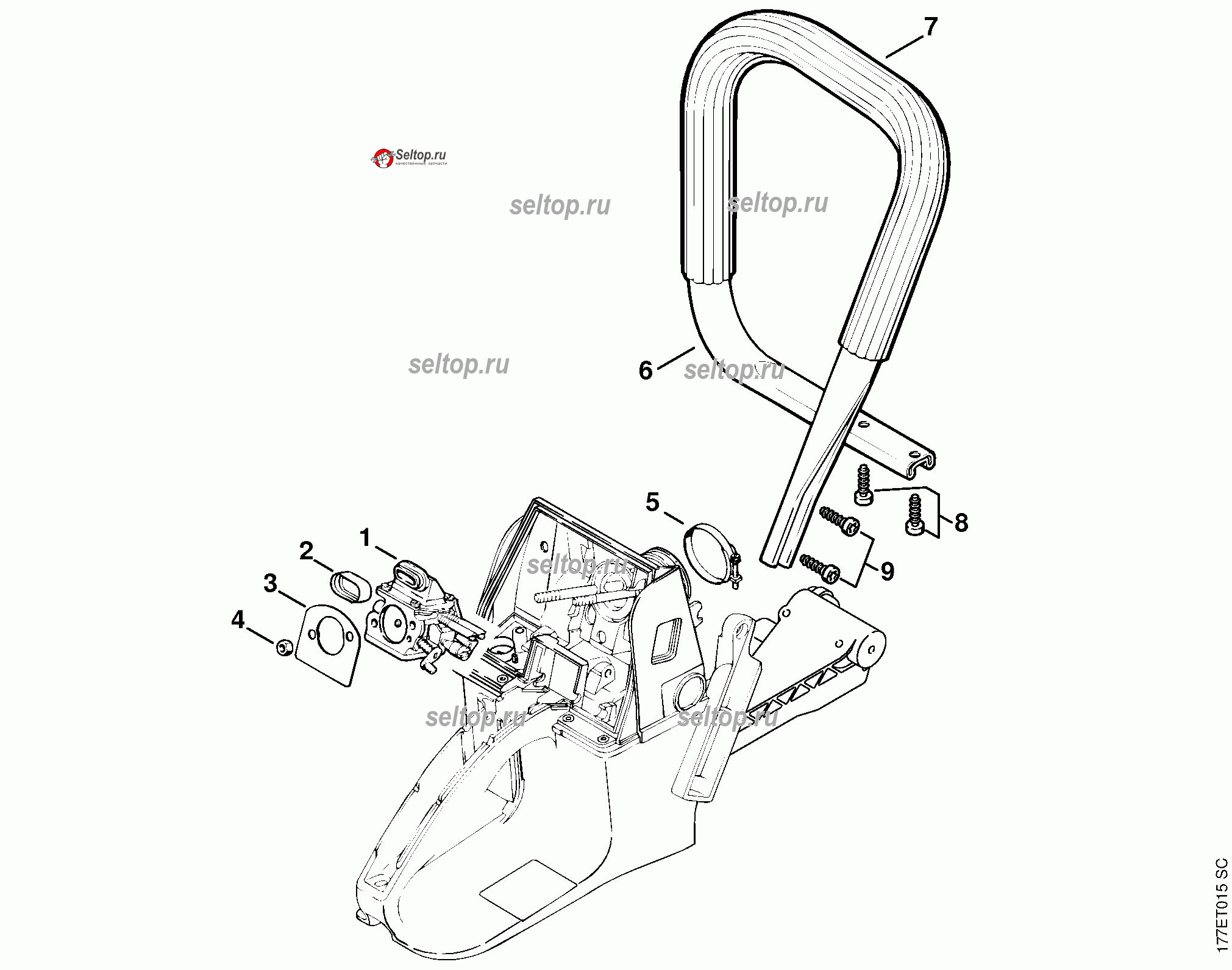

Устройство бензопилы: схема и конструкция элементов бензопилы

Мотопила – мощный прибор для распила древесины, который приводится в действие при помощи двигателя внутреннего сгорания. Такая вещь незаменима как для строительства, так и для мелких работ на приусадебном участке. Её простое строение гарантирует долговечность, а с обслуживанием справиться любой человек.

Есть три разновидности:

  • бытовые – рассчитаны на небольшую нагрузку и короткий срок эксплуатации, но это компенсируется маленьким весом и удобством;
  • полупрофессиональные – имеют повышенную мощность и могут использоваться на лесоповале. Такие модели наделены ограниченным временем распила (8-10 часов);
  • профессиональные – этот класс используют в любых условиях, а механизмы сделаны из прочных составляющих.

Все модели работают по одинаковому принципу и обладают схожими запчастями.

Правильная настройка

Регулировка карбюратора бензопилы и бензокос имеет решающее значение для цепных пил и других двухтактных двигателей. Корректировка, которая даёт слишком богатую смесь, приведёт к тому, что пила будет иметь недостаточную мощность, к увеличению количества углерода и может повредить двигатель. Правильная настройка карбюратора позволит производить максимальную мощность оборудования, продлевать рабочий цикл двигателя, производить минимальные выхлопы, работать плавно и бесперебойно. Большинство цепных пил имеют три крепёжных винта карбюратора:

  1. Остановка дроссельной заслонки — регулировка, определяющая, насколько клапан дроссельной заслонки остаётся открытым, когда спусковой механизм дроссельной заслонки высвобождается. Если эта настройка установлена малой, двигатель заглохнет при отпускании триггера дроссельной заслонки.
  2. Регулировка низкоскоростного топлива (L) — регулировка, которая контролирует топливо на холостом ходу.
  3. Высокоскоростная регулировка топлива (H) — контролирует долю топлива при номинальной скорости работы. Это самая важная настройка.

Следует отметить, что в некоторых конструкциях цепных пил отсутствует высокоскоростная регулировочная игла. Эти пилы имеют так называемую неподвижную струю, которая устанавливается заводом. Карбюраторы с неподвижной струёй используются, чтобы запретить оператору устанавливать самостоятельно регулировку, что может повредить пилу. К сожалению, такие заводские настройки часто не позволяют пиле достичь максимальной производительности.

Как резать строительный лес

Без бензопилы не может обойтись ни одно строительство. При помощи этого инструмента можно легко и быстро нарезать доску нужного размера, а также торцевать края лаг, брусков и прочего строительного леса.

Цепной пильный инструмент позволяет делать пропилы по месту, при этом распиловку можно производить очень быстро, с минимальными затратами сил.

При условии, если нужно резать доску с высокой точностью, мастеру не обойтись без линейки, рулетки, уголка и простого карандашика. При непосредственной порезке размеченных досок нужно делать поправку на ширину пильной цепи. То есть линия реза должна проходить немного выше, примерно на 5 (мм), линии разметки.

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:

  1. Отсоедините верхнюю крышку и снимите ее.
  2. Аккуратно достаньте мембрану топливного насоса.
  3. В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
  4. Открутите нижнюю крышку.
  5. Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
  6. Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
  7. В последнюю очередь снимает дроссельная заслонка, рычаг и ось.

После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа

Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы

Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.

Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.

Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.

После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.

Последовательность действий при запуске

После того, как бензопила подготовлена, как описано выше, запустите двигатель, выполнив следующие действия:

  1. Заблокируйте тормоз цепи. Это необходимо для безопасности оператора.
  2. Закройте воздушную заслонку. Для этого на бензопиле предусмотрен рычаг с условным изображением заслонки карбюратора. Его нужно перевести в положение, соответствующее закрытой заслонке. Небольшое количество воздуха, необходимое для запуска, будет поступать через отверстие в заслонке.
  3. Подкачайте топливную смесь. Если на бензопиле предусмотрен праймер («груша», «подсос»), нажмите на него несколько раз, чтобы внутри появилась топливная смесь.
  4. Включите зажигание. Обычно это тумблер или кнопка с надписями ON и OFF. Переключите в положение ON.
  5. Натяните рукоятку стартера до появления сопротивления. Не следует сразу пытаться интенсивно дёргать рукоятку, так как это может привести к поломке стартерного механизма.
  6. Потяните несколько раз рукоятку стартера. С умеренной интенсивностью. Если потянуть слишком вяло, двигатель не запустится. Если резко и с чрезмерным усилием — можно повредить механизм стартера. На пилах без праймера количество попыток запуска следует увеличить.
  7. Откройте воздушную заслонку карбюратора. Когда двигатель «схватится», «проявит признаки жизни», «буркнет» и так далее — рычаг управления воздушной заслонкой нужно перевести в рабочее положение (заслонка открыта и воздух поступает в полном объёме).

Если бензопила исправна, то двигатель должен запуститься с 2-4 попыток. Перед началом работы дайте холодному двигателю время прогреться в течение минуты на холостом ходу.

Чем ручная заточка уступает станочной

Можно приловчиться и выполнять ручную заточку цепи бензопилы без особых сложностей. Но здесь есть свои нюансы, ведь она в первую очередь не такая эффективная, как заточка при помощи станка. Самые большие минусы ручной операции затачивания цепных режущих зубьев:

  1. Сложность выдержать требуемый угол. Не нужно думать, что только при помощи одного круглого напильника можно заточить цепь бензопилы, для этой операции понадобятся еще как минимум специальная направляющая и второй плоский напильник.
  2. Низкая скорость выполнения операции. На зуб необходимо закрепить направляющую, провести манипуляции круглым напильником, проверить соответствие зазора ограничителя, если надо подправить его плоским напильником, и лишь после этого приступать к следующему зубу.
  3. Необходимость в наработке опыта. Несмотря на разные помогающие приспособления для заточки бензопилы вручную, прежде всего нужно почувствовать процесс, а для этого необходим определенный опыт.

Типичные неисправности и ремонт бензопил бренда Husqvarna

Приобретая бензопилу Husqvarna важно уточнить, какие для нее характерны неисправности. Также нужно разобраться, как устранить такие неполадки. В этом разберемся далее

В этом разберемся далее.

Как отрегулировать карбюратор на бензопиле Хускварна?

Отрегулировать карбюратор необходимо в том случае, если:

  1. Двигатель запускается с трудом.
  2. Увеличились обороты на холостом ходу.
  3. Не увеличиваются обороты, и нет тяги.
  4. Во время работы инструмент дымится.

Чтобы настроить работу карбюратора, нужно будет подготовить отвертки для винтов, тахометр, крестовую отвертку и компрессор для продувки.

Для начала бензопила устанавливается на заводские настройки, включается и прогревается в течение двух минут. Затем, используя винт вращения, нужно найти положение, в котором движок будет работать на самых больших оборотах. После этого винт необходимо повернуть на четверть оборота в обратную сторону и настроить мощность инструмента. Чтобы это сделать, следует подсоединить тахометр, нажать на газ и сверить значения на тахометре. Отрегулировать их можно с помощью винта

Важно довести значения до указанных в технических характеристиках

Как снять сцепление на бензопиле Хускварна?

У бензопил разных фирм есть свои нюансы в ремонте. Но принцип снятия сцепления остается похожим для всех инструментов.

В первую очередь нужно снять крышку тормоза цепи. После необходимо немного открутить гайки, тем самым снизить натяжение в цепи. Снять полностью гайки и убрать крышку можно только после ослабления. Далее снимается и разбирается цепь, а все устройство очищается от мусора. Затем нужно зафиксировать поршень, вывернув перед этим свечу цилиндра. Для фиксации нужно вращать коленвал, пока не закупорится выпускное отверстие. Остановить поршень можно, поместив в отверстие веревку, котрую необходимо достать после удачного окончания ремонта. На сцеплении необходимо демонтировать все гайки, разобрать механизм и проверить его на наличие поломок. Поврежденные и старые детали следует заменить на новые. После механизм собирается в зеркальном порядке.

Не поступает масло на цепь бензопилы Husqvarna – причины и решение

Масло может попадать на цепь в недостаточном количестве или не попадать вовсе из-за нескольких причин. Они могут быть следующими:

  • Слишком загрязнился фильтр
  • Сломалась одна из частей насоса
  • Загрязнение каналов подачи топлива
  • Бензопила была заправлена густым топливом. Обычно эта проблема появляется в холодный сезон, так как масло становится гуще.

Если забились каналы для подачи топлива, то их нужно тщательно прочистить. Также необходимо контролировать количество масла в баке. В некоторых случаях может понадобиться замена насоса или самого бака.

цепь бензопилы Husqvarna

Чтобы определить, какие детали необходимо заменить, нужно полностью разобрать инструмент. Людям, которые ранее не имели дело с бензопилами, лучше обратиться в мастерскую . Так как даже после самостоятельного ремонта, проблема может не исчезнуть. Всегда есть риск неправильно собрать отремонтированное устройство.

Типы бензиновых ДВС

В настоящее время наибольшее распространение получили следующие типы:

  • Двухтактные;
  • Четырехтактные;
  • Карбюраторные;
  • Инжекторные.

Наиболее наглядно принцип работы ДВС реализован в четырехтактном двигателе.

В этом типе полный цикл работы происходит за два оборота коленвала. Первый оборот — впуск и сжатие. Второй оборот — рабочий ход и выпуск. Соответственно, имеются два клапана — впускной и выпускной. Открытие и закрытие клапанов синхронизируется с положением коленчатого вала. Для этого служит система газораспределения.

Если совместить по два такта, то мы получаем двухтактный двигатель. В нем полный рабочий цикл происходит за один оборот вала. В этом типе двигателя нет необходимости в клапанах и, соответственно, в сложной и тяжелой системе газораспределения. Впускной и выпускной клапаны заменяют прорези в цилиндре. Двухтактный двигатель удается сделать предельно простым, легким и в то же время довольно мощным.

Каждый тип двигателя имеет свои преимущества и недостатки. На сегодняшний день все автомобильные двигатели — четырехтактные. Двухтактные моторы устанавливались раньше на некоторые старые автомобили, но это достояние автомобильной старины.

Четырехтактными делают двигатели мотокультиваторов и мотоблоков, газонокосилок и бензогенераторов.

Двухтактные устанавливают на мопеды, мотоциклы, в некоторые лодочные подвесные моторы.

Весь ручной бензоинструмент, как правило, двухтактный. Правда, в последнее время на рынке появились бензопилы и бензокосы с четырехтактными двигателями, но это пока экзотика, и их преимущества в этом сегменте неочевидны.

В камере сгорания ДВС сжигается не бензин, а смесь бензина с воздухом. Для достижения высоких оборотов двигателя надо, чтобы смесь сгорала как можно быстрее, практически взрывалась. Сам по себе бензин горит медленно. А пары бензина взрываются от малейшей искры. Вот почему опасно находиться вблизи луж с пролитым бензином. Поэтому же необходимо хранить бензин в герметичных емкостях. По этой же причине нельзя разжигать печь бензином и разливать бензин в пластиковые емкости, в которых возможны искры от электростатического разряда.

Для приготовления смеси бензина с воздухом и управления подачей этой смеси в камеру сгорания и служит карбюратор.

В современных автомобилях на смену карбюратору пришла более сложная и совершенная система непосредственного впрыска с электронным управлением — инжектор.

Но двигатели домашней техники по-прежнему используют карбюратор.

1.ОБЩАЯ ЧАСТЬ.

1.1.Бензомоторные пилы типа «Дружба», «Урал», «Электрон» и др. являются механизированным инструментом и предназначены для валки и раскрыжовки деревьев и обрезки толстых сучьев при расчистке трасс линий электропередач. 1.2. Использование пил для выполнения др. посторонних работ, в т.ч. в индивидуальном хозяйстве, категорически ЗАПРЕЩАЕТСЯ.

1.3.Бензомоторные пилы, имеющиеся в пользовании в подразделениях, должны быть закреплены письменным распоряжением за работником /за одним или несколькими/, прошедшими обучение, ознакомленными с настоящей инструкцией, имеющими отметку в удостоверении по охране труда и допущенными к выполнению работ бензомоторной пилой.

1.4.На указанного работника возлагается ответственность за безопасное пользование пилой и ее техническое состояние.

1.5.Использование бензомоторной пилы другим лицом категорически запрещается.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
