Устройство гидравлического домкрата

Преимущества и недостатки

Популярность современных гидравлических домкратов объясняется их достоинствами с точки зрения конструктивной надёжности и относительной простоты в эксплуатации. К основным достоинствам можно отнести следующее:

• Широким диапазоном грузоподъемности. Отдельные образцы способны поднимать грузы до 200 тонн.
• Достаточно высоким коэффициентом полезного действия. У хороших аппаратов она достигает 80%.
• Хорошая плавность движения. Она проявляется как во время подъёма, так и при опускании груза.
• Способность обеспечить высокую точность момента торможения.
• Стабильную надёжность фиксации груза на требуемой высоте.
• Применение различных схем подъёма груза.
• Небольшие габариты для заданных параметров подъёма.

К недостаткам относятся:

• Начальная высота подъёма выше, чем у механических домкратов.
• Они достаточно медленные при подъёме и опускании.
• Большую массу по сравнению с механическими домкратами.
• Относительно крупные массогабаритные характеристики.
• Ограничения при эксплуатации в различных условиях окружающей среды (температуре, влажности).
• Критичность к горизонтальному уровню установки.
• Требуют проведения регулярных регламентных работ.
• Устранение проявившихся неисправностей требует определённой квалификации и наличия соответствующих запасных частей.
• Относительно высокая цена каждого агрегата.

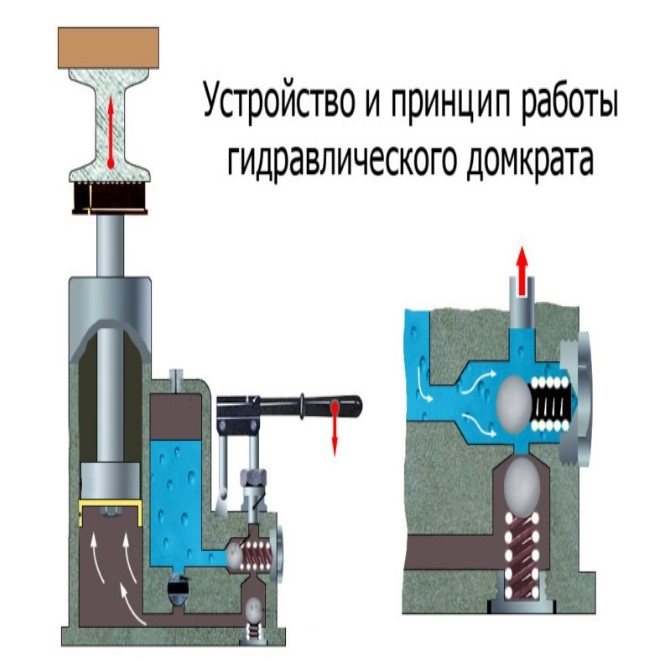

Устройство и принцип работы гидравлического домкрата

Пневмогидравлические домкраты, несмотря на распространенное общественное мнение, очень просто устроены – основные элементы можно буквально пересчитать на пальцах одной руки.

1. Корпус изготавливается из «нержавейки» высокой прочности. Он проявляет некую «двойственность»: является одновременно цилиндром для поршня и емкостью для масла.
2. Выдвигаемый поршень (также называется «шток) – это вторая основная деталь пневмогидравлических домкратов, от ее состояния напрямую зависит эффективность работы устройства.
3. Ну и третьей «неотъемлемой составляющей» является рабочая жидкость, в этом случае – масло.

Механизм работы пневмогидравлического домкрата очень прост: при помощи насоса (ножной, ручной или воздушный привод) масло перемещается в цилиндр, где происходит перемещение клапана – так груз поднимается вверх. Если простыми словами, то это просто сообщающиеся под высоким давлением сосуды.

Воздушные пузырьки и устранение этой неисправности

Что касается эффективности эксплуатации гидравлического подкатного домкрата, то она в большинстве случаев снижается из-за того, что в главном цилиндре скапливаются воздушные пузырьки. Образование пузырей может быть спровоцировано недостаточным количеством жидкости в рабочей полости.

Перед проведением ремонтных работ в таких случаях нужно первым делом открутить пробку в масляном баке и снять перепускной тумблер, после чего можно приступать к прокачке насоса механизма. Это необходимо для того, чтобы пузыри воздуха переместились из полости в сосуд для жидкости. После процедуры прокачки крышку бачка и перепускной клапан закрывают, если все операции были выполнены правильно, функционирование домкрата будет проходить в нормальном режиме.

Обратите внимание!
Если после прокачивания в рабочей жидкости были выявлены остатки воздуха, рекомендуется прибегнуть к повторному проведению процедуры. Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата

Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата

Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата. Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата.

Чтобы предотвратить нежелательные поломки китайских гидравлических подъемных механизмов, при их интенсивном использовании обязательно нужно заменять рабочую жидкость и задаться вопросом, почему подкатной домкрат не поднимает под нагрузкой. Стоит помнить, что при падении уровня масла его следует доливать, после чего прокачивать всю конструкцию. Перед тем как приступать к проведению ремонтных работ, нужно обязательно изучить рекомендации производителя, которые указаны в техническом паспорте, приложенном к домкрату. В противном случае, если проигнорировать все рекомендации, можно спровоцировать преждевременную поломку инструмента без возможности дальнейшего его восстановления.

Советы по замене жидкости и эксплуатации устройства

Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.

Рекомендации:

• Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
• Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
• Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
• Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
• Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

• Одноштоковый бутылочный, самый распространенный вид Рис 2.
• Двухштоковый бутылочный Рис 3.

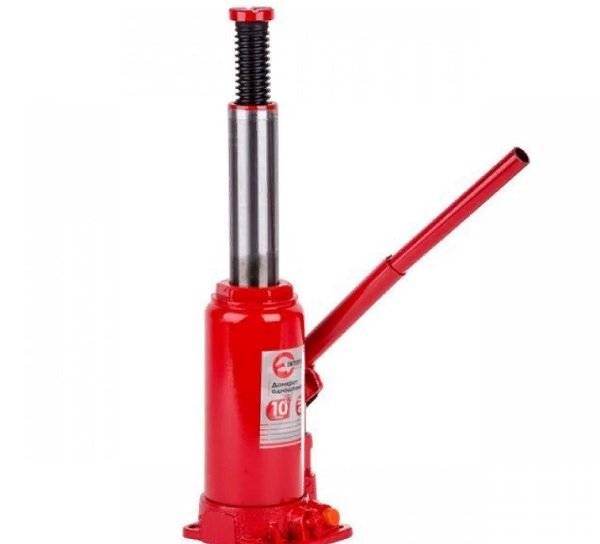

Рис 2. Домкрат одноштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

• Ручной, приводится в действие давлением пользователя на рычаг
• Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Рис 3. Домкрат двухштоковый

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него

Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет. Максимальная высота подъема

Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Виды гидравлических домкратов

Устройство бутылочного типа. Самый распространенный и в то же время самый простой по конструкции тип гидравлического домкрата. Подъемники бутылочного типа могут поднимать до 100 тонн, имеют внушительную опорную поверхность и компактный корпус. Их широко используют для работы в автомастерских. Бутылочный подъемник выпускается в двух модификациях — однобалочный и двухбалочный. Первые из них просты по конструкции и используются при строительстве, ремонте железнодорожных вагонов, производстве гибочных и отрезных устройств. Двухзвенный механизм может работать в вертикальном и горизонтальном положении.

• Намотка. Подкатоподобное устройство снаружи напоминает тележку, которая движется под поднимаемым грузом. Он управляется ручным рычагом, а регулировка осуществляется масляными клапанами. Идеально подходит для одностороннего подъема, подходит для использования при смене колес на автомобиле. Однако для этого требуется твердая, ровная поверхность. Он может быть самодельным.
• Гибридный. Он объединяет в себе домкрат для бутылок и мобильный гидравлический домкрат, широко применяемый в автомастерских. Управление осуществляется с помощью рычагов и ножных педалей.
• Ромб. Незаменим для автомастерских. Его несущие конструкции соединяются петлями и образуют ромб, что и повлияло на название устройства. Компактный, относительно легкий, удобный в транспортировке.
• На крючке. Применяются там, где необходимо поднимать груз с небольшой высоты. Схема бутылки используется для работы с ним. Он может быть самодельным.
• Собрать самодельный агрегат своими руками или купить заводской гидравлический подъемник баллонного типа — ваше личное решение.

Принцип работы понятен. Осталось понять, как отремонтировать и прокачать устройство. Обратитесь к инструкциям производителя, чтобы узнать, какой тип масла добавлять при замене или доливке.

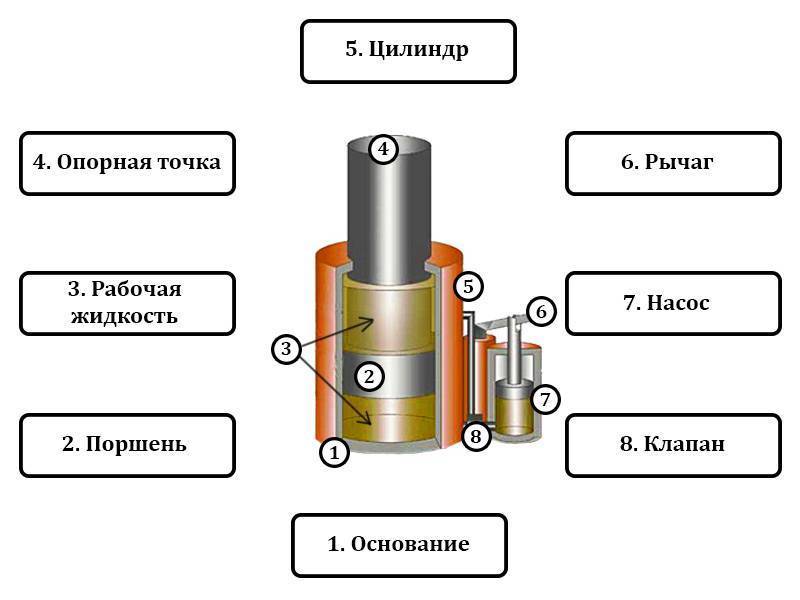

Устройство и характеристики

Классический гидравлический домкрат состоит из следующих элементов:

• Резервная емкость с рычажной системой, посредством которой выполняется нагнетание рабочей жидкости в основной цилиндр.
• Рабочий цилиндр с поршнем, который поднимается с поступлением достаточного объема жидкости.
• Подхват – верхняя часть поршня, предназначенная для упора в поднимаемый объект. Этот элемент зачастую дополнен передвигающейся по высоте относительно штока поршня насадкой, предназначенной для предварительного упора подхвата без задействования гидравлической системы.

Опорное основание – подошва корпуса.

Кроме того, в конструкции предусматривается наличие нескольких клапанов:

• Клапан накачки – отвечает за перемещение жидкости из резервной емкости в рабочий цилиндр, блокируя ее обратное движение.
• Предохранительный клапан – предотвращает перегрузку домкрата. Работает, как перепускной клапан в гидросистеме.

Материал

Тут все зависит от конструкции и грузоподъемности домкрата.

Подкатные модели для легковых автомобилей зачастую алюминиевые, в то время как для грузовых гидравлических вариантов используется закаленная сталь и чугун.

Материал и его толщина напрямую влияют на грузоподъемность механизма в целом.

Размеры, вес и грузоподъемность домкратов

Грузоподъемность домкрата – его основная характеристика, которая определяется конструкцией.

Как правило, чем больше размеры этого механизма, тем большая его грузоподъемность.

Так бутылочная гидравлическая модель с грузоподъемностью 2 тонны при своей небольшой высоте (в среднем 150 — 180 мм) весит 2 – 3 кг.

В это же время рассчитанный на эту же грузоподъемность реечный длинный вариант может иметь высоту до 1 метра и более, а его вес составляет около 10 — 15 кг.

Все упирается в конструкцию и назначение изделия.

Наиболее грузоподъемные среди домкратов – гидравлические, где отдельные модели способны поднимать и удерживать вес до 100 тонн.

Винтовые же обладают наименьшей грузоподъемностью – до 1 тонны.

Ход штока

Еще одна характеристика, которая обязательно учитывается при выборе – высота подъема домкрата.

Представляет она собой максимальное расстояние между верхней точкой подхвата и опорой изделия.

Является суммой следующих характеристик:

• Высота подхвата – наименьшее расстояние между верхней точкой подхвата и опорой основания. Проводя параллель с автомобилем – его клиренс.
• Рабочий ход штока – наибольшее расстояние между верхним и нижним положением домкрата (по вертикали).

Ход штока напрямую определяет высоту, на которую возможно осуществить подъем груза относительно первоначальной точки расположения.

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

Прокачка домкрата:

• Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
• Затем его кладут набок, заливной пробка должна оказаться сверху
• Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
• Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
• На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

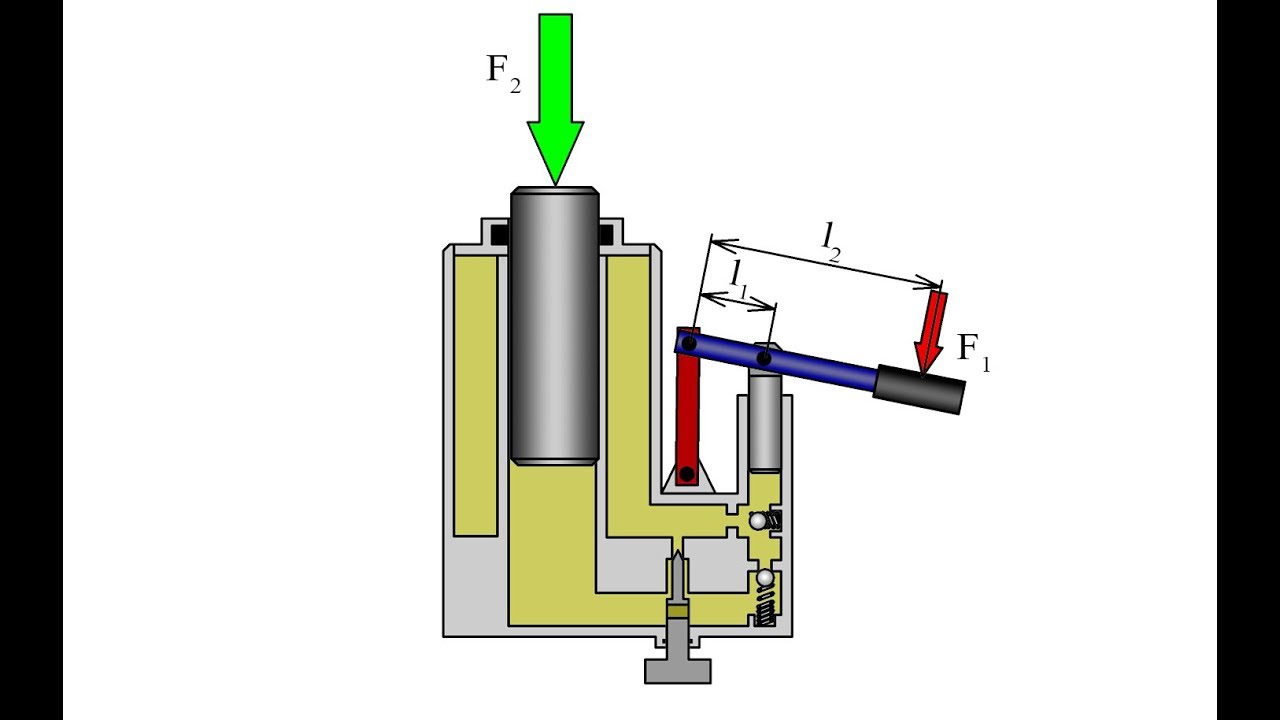

Принцип работы гидравлического домкрата

Рассмотрев основные компоненты механизма домкрата и имея представление об их взаимодействии, опишем общую функцию инструмента в целом

Сначала несколько слов о жидкости, самом важном компоненте, без которого невозможно построить гидравлический домкрат и подобные устройства. В качестве наполнителей используются низковязкие типы масел (гидравлическое, шахтное, индустриальное) для достижения сильной подъемной силы

Поскольку корпус домкрата полностью изготовлен из металла, подверженного коррозии, его нельзя заливать водой.

Устройство работает в соответствии с законом смещения. Жидкость закачивается в большую цилиндрическую полость водонепроницаемого резервуара с подвижным штоком (основание поршня), который плотно прилегает к стенкам. Когда масла в этом резервуаре становится слишком много, оно начинает давить на всю поверхность. Металлический корпус и обратный клапан выдерживают огромное давление, и единственный способ увеличить пространство для поступающей жидкости — это подтолкнуть поршень вверх. Накачивая смесь постепенно, мы вытесняем ею поршень.

Поскольку масло, в отличие от газов, не обладает свойствами давления, груз прочно удерживается на месте, как если бы он стоял на любой твердой поверхности. В целом, не нужно быть экспертом, чтобы понять, как работает гидравлический домкрат. Как и все разумные вещи, этот мощный инструмент основан на четкой идее.

Какие виды гидравлических домкратов существуют?

Существует 6 основных видов домкратов, работающих при помощи гидравлики. Все разновидности очень удобны в эксплуатации, но из-за их особенностей не везде распространены. Чаще всего можно встретить бутылочные виды гидравлического домкрата, так как он имеет небольшой размер и хорошо справляется с поставленными задачами.

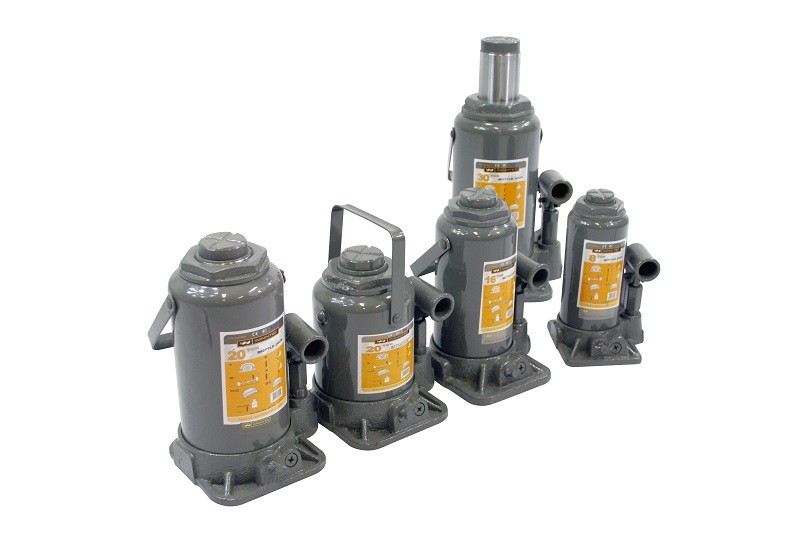

Бутылочный домкрат

Конструкция аппарата достаточно проста, но при этом прибор способен поднять от 2 до 100 тонн. Из-за небольшого размера корпуса и его специфического вида устройство прозвали бутылочным. Компактный размер позволяет возить домкрат в багажнике автомобиля и использовать его в любых условиях.

Среди автомобилистов наиболее распространено одноштоковое оборудование, но оно отличается небольшой высотой подъема.

В профессиональных мастерских или у людей, которые заинтересованы в поднятии грузов на более высокое расстояние от земли, может применяться конструкция с двумя или тремя штоками.

Подкатной домкрат

Очень похож на тележку и имеет 4 колеса, которые очень удобны для передвижения по автомастерской. Прибор имеет два цилиндра, сообщающихся друг с другом двумя каналами с клапанами. Прибор очень удобен для подъема машины в условиях автосервиса или любых других грузов. Главным недостатком домкрата является невозможность работать в полевых условиях и на неровной поверхности.

Гибридные домкраты

Существуют домкраты, которые сочетают в себе функцию подкатных и бутылочных аппаратов. Две площадки для груза позволяют хорошо справляться с задачей подъема грузов в любых условиях эксплуатации. Домкрат управляется при помощи педали и рычага, благодаря чему мастеру легко работать с ним.

Ромбовый домкрат

Хоть устройство встречается достаточно редко, но его функциональность поражает. Подъемная площадка выглядит в виде ромба, поэтому устройство назвали именно так. Прибор хорошо справляется с поднятием грузов и может выдерживать нагрузку до 50 тонн. Все несущие элементы соединены шарнирами, благодаря чему надежность устройства может испытываться годами. Аппарат компактен и может легко транспортироваться в нужное место.

Зацепной домкрат

Устройство очень похоже по своему строению с бутылочным домкратом, но его отличием является возможность приподнимать автомобили с небольшим клиренсом.

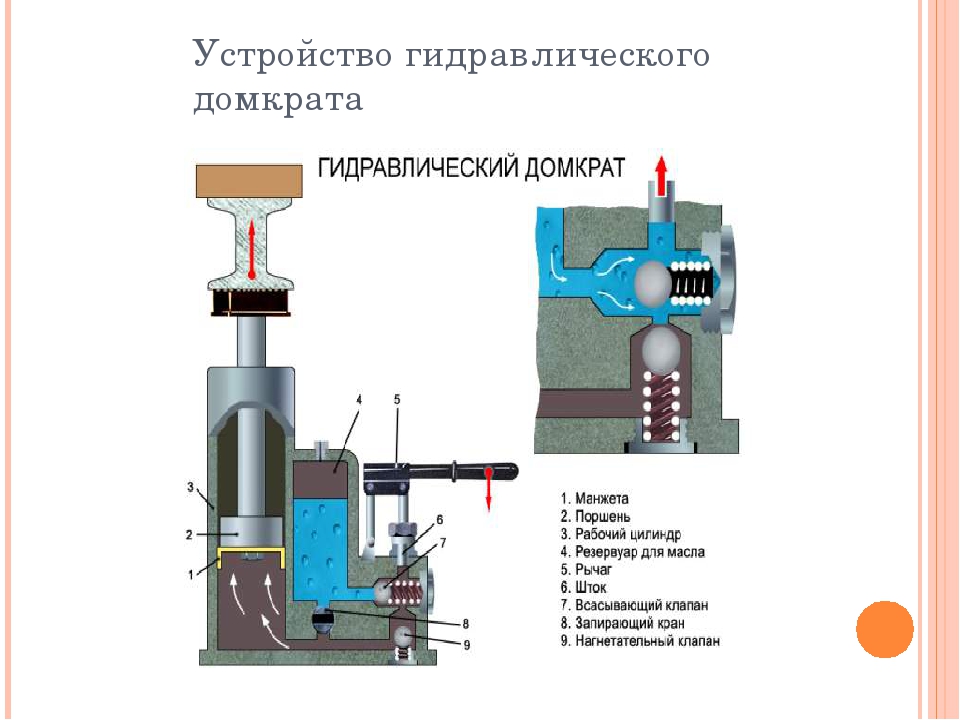

Конструкция гидравлического домкрата

Познакомившись с основными возможностями домкрата, можно перейти к рассмотрению его конструкции. В ней можно выделить три основных элемента:

• Первым выступает жидкость, которая приводит в движение поршень. Обычно в качестве неё используется масло.
• Также домкрат имеет корпус, который должен быть надежным. Для этого его чаще всего изготавливают из закаленной стали. Есть модели, у которых корпус выполнен коротким или длинным. Подобные различия обусловлены в первую очередь предназначением оборудования.
• В корпусе, который выполняет функцию своеобразного цилиндра, ходит рабочий элемент, называемый поршнем. При необходимости винт с подъемной пятой можно вернуть в плунжер. Таким образом, можно регулировать максимальную величину подъёма.

Привести в действие подъемный механизм можно разными способами — рукой, ногой, или же он может работать в автоматическом режиме. Многие модели оснащены клапанами безопасности, не позволяющими рабочему органу совершать обратный ход.

Функция по подъему специальной площадки возложена на выдвижной цилиндр и подъемный механизм. Спустить ее можно при необходимости и в ручном режиме. Для этого нужно только повернуть ручку. Есть модели, в конструкции которых предусмотрены специальные колёса, делающие их мобильными. Обычно такие домкраты можно встретить в частных автомастерских. Есть в продаже и специальные удлиненные модели, с помощью которых можно поднимать на достаточно большую высоту большие грузы, например, автобусы.

Конструкция гидравлического устройства подъема

Конструкция блока гидравлического шкива.

Устройство собирается следующим образом:

• Жилье,
• рабочее оборудование,
• рабочий поршень.

Устройство может быть выполнено с удлиненным или укороченным корпусом из закаленной специальной стали. Корпус имеет различные функции. Он служит направляющим цилиндром для рабочего поршня и резервуаром для рабочей жидкости.

Через специальную резьбу в дюбель можно вкрутить винт с подъемной лапкой. Открутив его, можно отрегулировать максимальную высоту опоры домкрата. Гидравлические домкраты оснащены рабочими насосами, которыми можно управлять вручную, ногами или с помощью воздуха. В конструкции предусмотрены предохранительные клапаны и определенные конструктивные элементы, обеспечивающие длительную и бесперебойную работу домкрата.

Гидравлический насос и поршневой цилиндр предназначены для выдвижения и подъема специальной платформы. После выдвижения штока поршня он возвращается в исходное положение с помощью перепускного клапана.

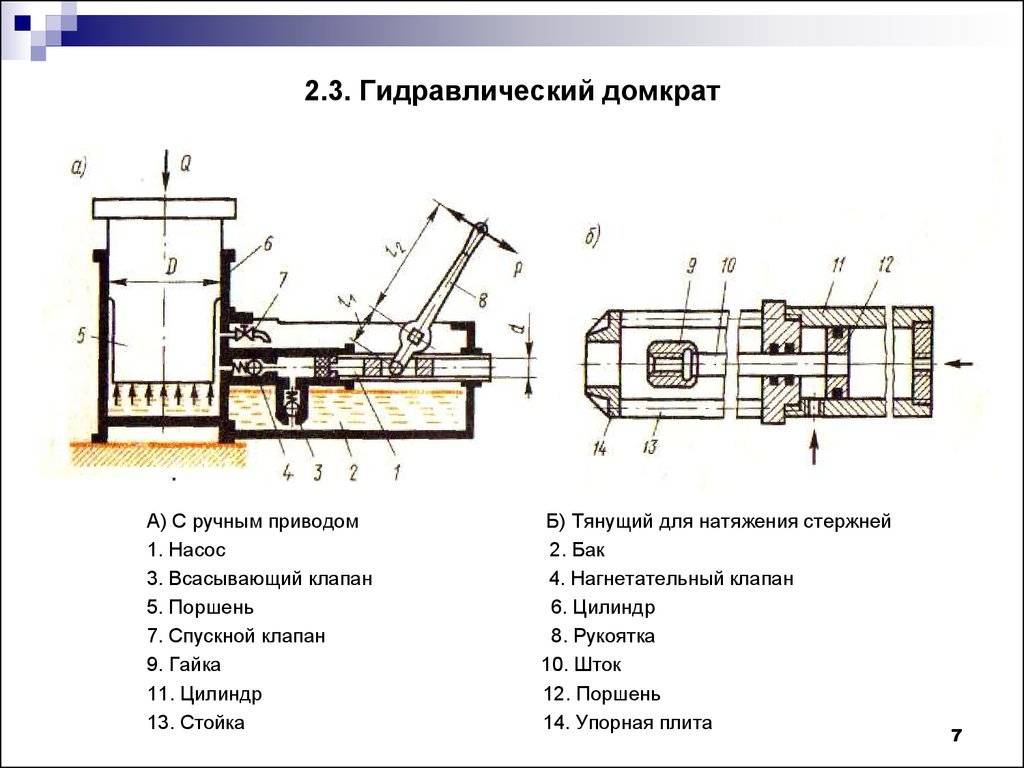

Детальная конструкция гидравлического домкрата.

Существует множество различных модификаций гидравлических домкратов, каждая из которых имеет свое применение.

Наиболее распространенными являются:

• Устройства бутылочного типа,
• тяговые устройства,
• гибридные гидравлические домкраты,
• закрепленные подразделения,
• ромбовидные блоки.

Различные варианты гидравлических домкратов имеют свои конструктивные особенности, которые определяются использованием компонента.

Каждый тип гидравлического домкрата имеет свою конструкцию, но принцип работы у всех одинаковый.

Подкатной вид

Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

Такая разновидность изделий имеет недостатки:

• Крупные габариты и большой вес изделия.
• Наличие бетонированной или асфальтированной площадки.

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

• масло, которое заливают в цилиндр, является рабочей жидкостью;
• рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
• первоначальное усилие создается с помощью ручного, плунжерного насоса;
• чтобы привести в движение плунжер, нужно переключить рычаг.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Ремонт гидравлического домкрата

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм. Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу. Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата

Какие работы позволяет выполнять устройство домкрата бутылочного типа

Таблица характеристик домкратов.

Сферой применения бутылочных домкратов является автосервис, связанный с обслуживанием и ремонтом автомобилей. Бутылочный тип домкрата широко применяется в железнодорожном хозяйстве, поскольку позволяет производить ремонт железнодорожных составов.

Домкрат гидравлический применяем как силовой узел прессов, трубогибов либо труборезов. Если после осмотра механизма можно сделать вывод об исправности устройства, то следует приступить к выполнению работ. В сочетании с большой грузоподъемностью компактный размер инструмента позволяет применять его в гаражах, мастерских. Прибор можно перевозить в багажнике автомобиля, что позволяет осуществить замену пробитых колес при возникшей необходимости.

Механизм домкратов бутылочного типа обладает надежностью. Гидравлические домкраты применяются в процессе ремонта автомобилей, который необходимо поднять и зафиксировать на нужной высоте. Например, механизм позволяет осуществить снятие колеса автомобиля для его последующей балансировки с помощью специального оборудования.

Его удобно транспортировать, что осуществляется исключительно в вертикальном положении, поскольку масло в горизонтальном положении инструмента способно вытекать. В целом срок его службы определяется количеством прокладок и сальников в его устройстве.

Конструкция гидравлического домкрата бутылочного типа и ее особенности

Устройство домкрата бутылочного типа.

Устройство домкрата бутылочного типа показано на рисунке. Каждому элементу, входящему в состав конструкции соответствует определенный номер, подразумевающий наличие в механизме:

1. Рукоятки.
2. Насоса.
3. Клапана.
4. Резервуара.
5. Цилиндра.
6. Штока.
7. Винта.

Всасывающий клапан расположен на патрубке резервуара. Это должно препятствовать процессу возврата жидкости обратно в резервуар, если плунжер насоса опущен. Расположение нагнетательного клапана относится к патрубку цилиндра, который не позволяет при подъеме насосного плунжера гидравлической жидкости покидать цилиндр.

Открытие клапана производится специальным винтом, позволяющим сделать сброс давления в устройстве. Затем груз опускается к земле. В целом данная конструкция является проверенной временем.

Подключение бутылочного домкрата к насосу или насосной станции осуществляется за счет наличия полумуфты соединения, являющегося быстроразъемным. Она исключает потери жидкости в результате отсоединения инструмента от источника давления. Основными элементами конструкции являются:

Быстроразъемная полумуфта бутылочного домкрата исключает потери жидкости в результате отсоединения инструмента от источника давления.

1. Корпус.
2. Плунжер выдвигаемый (поршень).
3. Рабочее тело (гидравлическое масло).

Корпус является направляющим цилиндром для плунжера и в то же время специальным резервуаром для рабочей жидкости. Если домкрат имеет грузоподъемность до 20 тонн, то расположение его подъемной пяты отмечается в части винта, который ввернут в плунжер. Поэтому начальная высота механизма может быть увеличена при выворачивании винта.

Плунжер должен перекачать масло из одного общего резервуара в другой, находящийся под поршнем. При появлении масла под поршнем должно произойти его перемещение. Масло уже не возвращается в общий резервуар благодаря срабатыванию клапана. Пока плунжер работает, масла в резервуар, находящийся под поршнем, поступает все больше и больше из общего резервуара.

Неотъемлемым элементом бутылочного домкрата является жидкость, которая обладает характеристикой несжимаемого рабочего материала. Это позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте, обеспечивая точность при торможении.

Веретенное масло позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте.

Регулировать скорость процесса опускания груза позволяет отверстие, необходимое для вытекания специальной жидкости, поступающей из цилиндра, которая может иметь различный состав. Возможно применение незамерзающих смесей, в состав которых входят следующие компоненты:

1. Спирт.
2. Вода.
3. Технический глицерин.
4. Масло веретенное.

Веретенное масло застывает при температурном уровне ниже 35°С. При выборе бутылочного домкрата учитывается высота подъема и подхвата, а не только грузоподъемность. Грузоподъемность может быть достаточной для поднятия автомобиля, а рабочий ход будет низким. При этом требуется контроль над уровнем гидравлической жидкости, сальниками и их герметичностью.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей

Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового

В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность

Важно, чтобы поршень плавно передвигался, без заеданий

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Поломка тягового рычага

Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

Поломка клинового захвата

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

Снятие плиты домкрата

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Замена петли

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Плохо работает штуцер

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Устранение неисправности трубопровода

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.
