Установка мауэрлата без армопояса на газобетон: назначение бруса, виды креплений и правила их монтажа

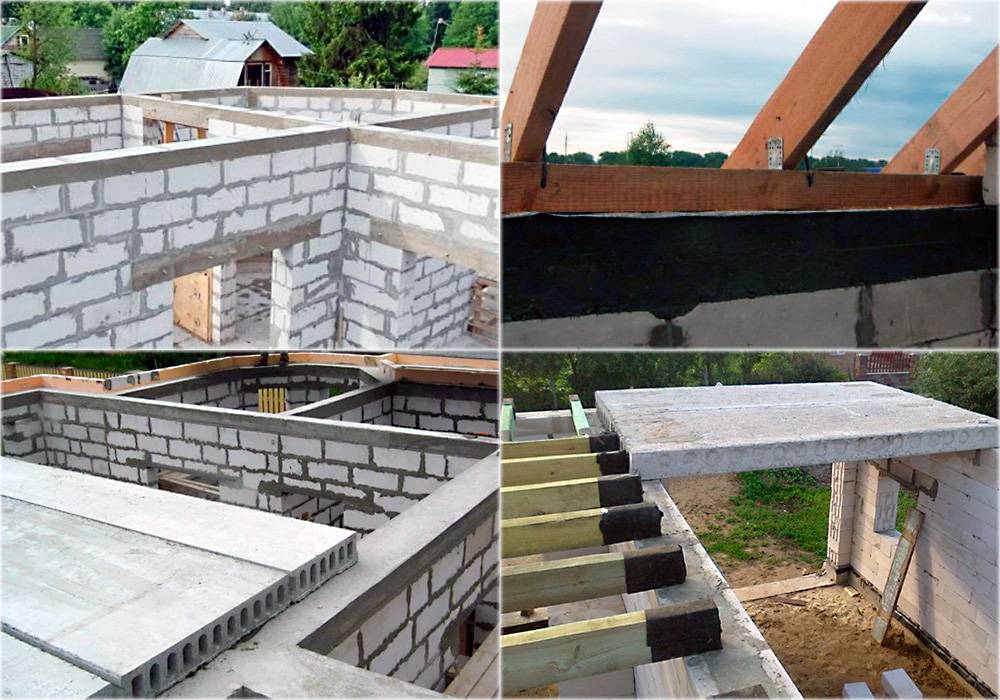

Междуэтажный армированный пояс

Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.

Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:

  • установка производится на всем периметре будущего здания, с учетом внутренних стен;
  • для наружных несущих стен используются блоки с плотностью не ниже D-500;
  • высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
  • ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
  • рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
  • арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
  • для заливки используется бетон не ниже марки B-15.

Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru

Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:

  1. Пластика.
  2. Алюминия.
  3. Железа.
  4. Фанеры.
  5. Дерева.
  6. Блоков газобетона.

Опалубка из дерева

Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.

Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru

Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).

После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.

Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

  1. Классический вариант с изготовлением и установкой щитов опалубки.
  2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

  • доска обрезная;
  • бруски 40 х 40 мм;
  • гвозди длиной 70-100 мм;
  • саморезы 3,5 х 70 мм;
  • U-образные блоки;
  • клей для газобетона;
  • стержневая арматура AIII, диаметр 10-12 мм;
  • гладкая арматура В-1, Вр-1, Ø 3-6 мм;
  • вязальная проволока — 0,5-2,2 мм;
  • бетон класса В15-В20.

Инструменты:

Крепление балок к армопоясу.

  • ножовка;
  • молоток;
  • шуруповерт;
  • крючок для вязания арматуры;
  • гибочный станок;
  • вибратор для уплотнения бетона;
  • рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

  1. Нарезка досок по заданным размерам.
  2. Разметка и распиловка бруса для каркаса и перемычек.
  3. Изготовление щитов.
  4. Подготовка стяжных хомутов, шпилек.
  5. Предварительная сборка коробов на ровной площадке.
  6. Подъем секций и установка на верхний срез кладки.
  7. Крепление щитов перемычками.
  8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

  1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
  2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
  3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
  4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

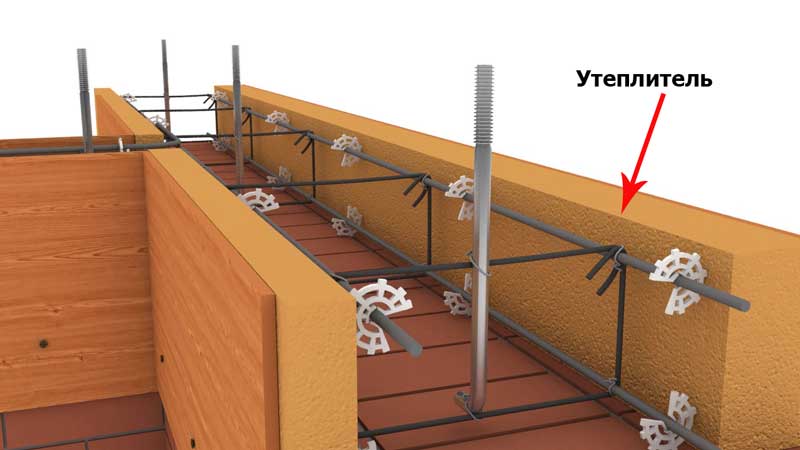

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

  • 100х100 мм;
  • 100х150 мм;
  • 150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

  • форма и площадь покрываемого крышей здания;
  • тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
  • материал и вес стропильной системы и кровельного покрытия;
  • наличие либо отсутствие мансардного этажа в доме;
  • расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

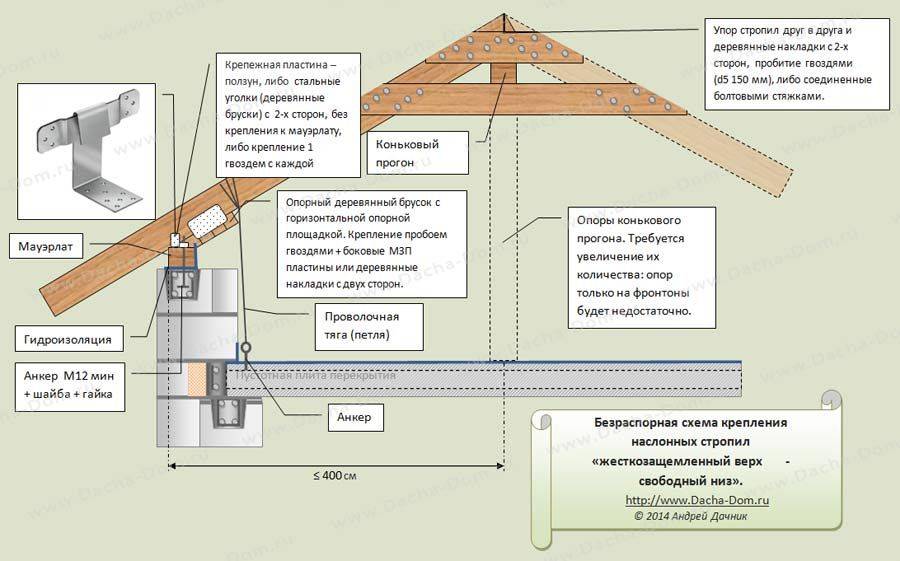

К безраспорным можно отнести конструкции:

  • висячие стропила с использованием затяжек;
  • наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

  • висячие стропила без затяжек;
  • наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

  • (Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
  • (Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Крепление химическими анкерами

Относительно новый способ позволяет закрепить брус или доску практически в любом месте стены из газобетона. Для удержания мауэрлата используются резьбовые анкера, но заворачиваются они не в тело газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется закрепить брус. Далее доски мауэрлата демонтируются, а в газобетоне сверлятся отверстия под обустройство химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости пробки был не менее 35 мм.

Полость под заливку самотвердеющей смолы вырезают с помощью специального приспособления. Косая фреза представляет собой сверло с отогнутой под углом в 15о режущей кромкой. Насадку устанавливают на дрель и последовательно, в несколько проходов высверливают в газобетоне полость под пробку конической формы.

Прежде чем закрепить анкер, отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или любое подобное приспособление. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцом задавливают смолу, смешанную с отвердителем.

Через 10 минут необходимо завернуть анкерный болт, выровнять его по вертикали и временно закрепить до окончательного отверждения пластика. Перед установкой анкер нужно тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простой технологии и высокой надежности крепежа, без использования армопояса. Минусом остается высокая стоимость самотвердеющей смолы и невозможность закрепить мауэрлат при температурах ниже 15оС.

Назначение и основные функции армопояса

Одним из критериев, влияющих на устойчивость и долговечность здания, является прочность его несущих конструкций. Наиболее сильные нагрузки приходятся на верхнюю часть внешних стен, где их элементы держатся только за счет связующего раствора и собственной ограниченной прочности. Для их укрепления и фиксации устанавливается армированный пояс под крышу. Это сооружение представляет собой цельный контур из армированного бетона, опоясывающего стены по замкнутому периметру.

Армопояс под мауэрлат выполняет следующие функции:

  • компенсация распорных нагрузок, оказываемых системой стропил;
  • поддержание одинакового уровня блоков из газобетона;
  • предотвращение появления трещин и деформации стен;
  • равномерное распределение вертикального давления;
  • снижение уровня отрицательных факторов, связанных с усадкой постройки;
  • создание мощной и прочной опоры под монтаж дальнейших конструкций — высоких стен, плиты перекрытия, мауэрлата.

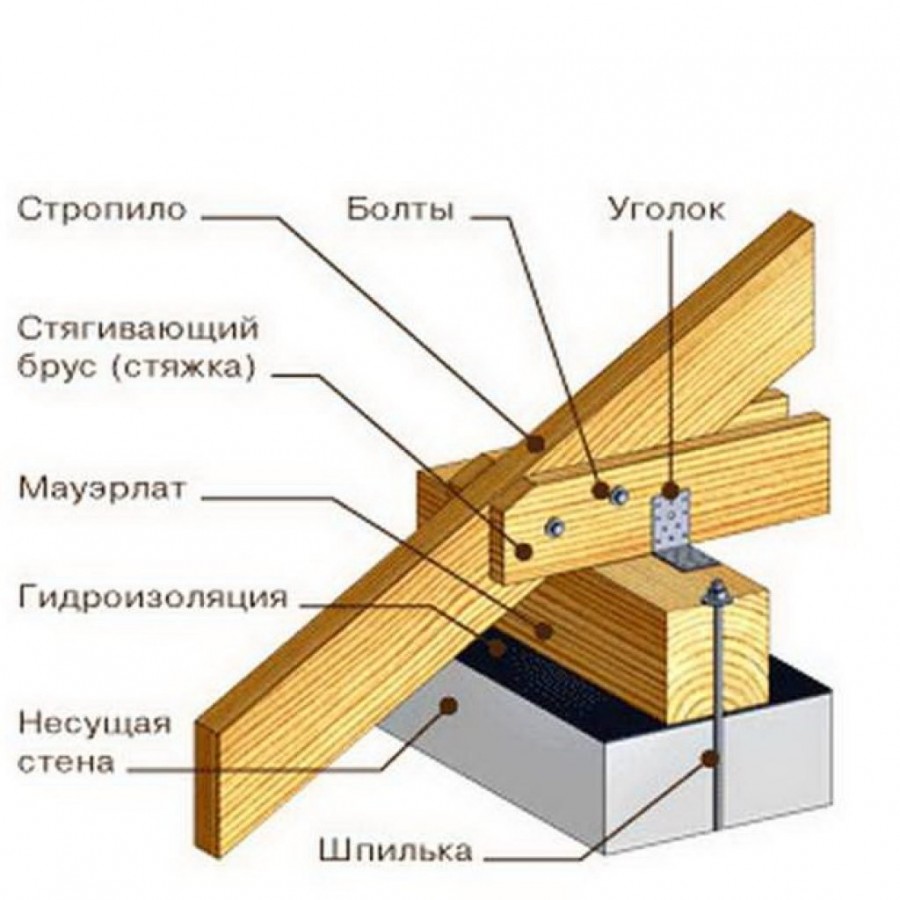

Крепеж стропил к основанию осуществляется шпильками, анкерами или штырями. Ячеистый материал не может быть надежной основой для их фиксации и плотного удержания. Справиться с такими нагрузками может только железобетон и близкие к нему по плотности аналоги.

Важность гидроизоляции при монтаже

Вне зависимости от выбранного способа крепления, мауэрлат и поверхность стены должны быть надежно разделены друг от друга слоем гидроизоляции. Конденсат, образующийся при перепаде температур на стыке различных материалов, приводит к намоканию и разрушению деревянного бруса мауэрлата.

Существует большой выбор материалов для гидроизоляции при монтаже. Обычно прокладывают два слоя рубероида или один слой гидроизола. Не будет излишней и обработка деревянного бруса антисептическим составом.

Строительство дома – длинный и сложный путь. Вне зависимости от того, строите вы дом своими руками или доверили работы сторонним специалистам, необходимо чётко представлять, как правильно сделать КАЖДЫЙ шаг на этом пути. Только личный контроль правильности выбранных решений и качества выполнения работ позволит дому служить долго и приносить радость вам и вашим детям.

Особенности конструкции армопояса

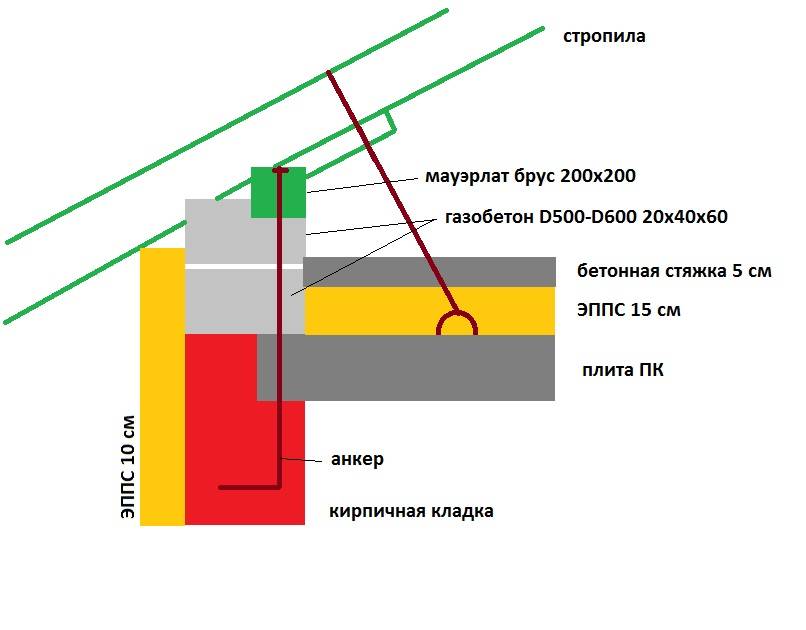

Посадка мауэрлата на шпильки без армопояса Армопояс представляет собой своеобразный железобетонный фундамент под кровельную систему. Данная конструкция имеет большой вес и испытывает сильные ветровые, снеговые и растягивающие нагрузки. Исходя из этого, для крыши нужна прочная, мощная и стабильная опора, которая сможет десятилетиями противостоять влиянию внешних факторов.

Армопояс имеет следующее устройство:

  • Опалубка. Делается съемной или несъемной. Первый вариант предполагает обустройство холодного чердака, во втором — в качестве опалубки используется утеплитель (пенопласт, базальтовая вата).
  • Стальной каркас. Обеспечивает контуру цельность и гибкость. Состоит из арматуры, квадратных рамок и угловых деталей. Крепеж деталей проводится с помощью вязальной проволоки.
  • Бетон. Придает конструкции прочность и постоянство формы. Делается из щебня, песка и цемента в пропорции 3:3:1.
  • Закладные детали. Служат для крепления мауэрлата. Используются штыри или шпильки.

Размеры опорного бруса

Мауэрлатом при строительстве дома с газоблоковыми стенами служит брус из дерева сечением 10 х 10, 10 х 15, 15 х 15, 15 х 20 см, в зависимости от размера крыши и ее веса. Часто мастера руководствуются негласным правилом, которое гласит, что мауэрлат по толщине должен быть не меньше двойной толщины стропильной ноги.

Толщина стены определяет ширину бруса, который на нее опирается. При этом расположить брус необходимо таким образом, чтобы он не создавал единую плоскость с внутренней и наружной стороной стены, а был несколько меньше. Это позволит защитить дерево от негативных воздействий, выполнить утепление и гидроизоляцию конструкции.

Для закрепления мауэрлата на газобетонных стенах используют «замкнутую схему», когда крепеж образует раму, опоясывающую строение по периметру. Это позволяет обеспечить максимальную надежность конструкции. Если проектом предусмотрены фронтоны из газоблоков, то брус крепят по торцу стен.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только во внешние. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающих прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг — не более 20 см.

https://youtube.com/watch?v=g5gG38-88cU

Методы крепления мауэрлата на газобетон


Принцип использования химического анкера для газобетона Мауэрлат на газобетон без армопояса можно закрепить несколькими способами. Каждый из них имеет свои особенности и порядок выполнения.

Наиболее распространены следующие:

  • С применением проволоки. Используется крученая проволока толщиной не менее 6 мм. Опа крепится на возводимую стену перед укладкой последних двух рядов. Шаг — половина расстояния между стропилами. После размещения опорного бруса проволока обкручивается вокруг него, а в последствии и вокруг стропил.
  • Закрепление шпильками. Используются изделия длиной не менее 80 см. В блоках просверливаются отверстия в соответствии с шагом стропильных ног. Затем они заполняются клеем и проводится погружение шпилек. Следующим этапом является проведение замеров, изготовление сквозных отверстий в мауэрлате и установка его на стены. В заключение опорный брус притягивается к основанию гайками.
  • Химические анкеры. Здесь для фиксации шпилек используется жидкая инжекционная масса, способная пропитывать газобетон на большую глубину. Благодаря этому отверстия в стенах делаются всего на один блок с небольшим захватом предыдущего. Углубления заполняются клеем, вставляются шпильки. Кристаллизация происходит за 20 минут после чего можно проводить гидроизоляцию и монтаж опорного бруса.
  • Анкерные болты. Используются изделия стандартной распорной конструкции длиной не менее 60 см. Сначала укладывается мауэрлат, затем через него делаются отверстия с погружением в стену минимум на 50 см. Затем в них вставляются анкерные болты и проводится их затягивание. Плюс этого метода в быстроте и доступной стоимости.

При выборе способа крепления следует учитывать такие факторы, как толщина стен, вес и тип стропильной системы, ожидаемые ветровые и снеговые нагрузки.

Бетонные и кирпичные обвязочные контуры в газобетонном доме

В соответствии с рекомендациями Ассоциации производителей бетона, допускается только один вид обвязочных поясов – железобетонный. Его основу составляет бетон высоких марок (М200 и более), уложенный на объемный каркас. Армирование бетонной ленты для дома из газобетона выполняется 4-мя продольными нитками из арматурных стержней диаметром 14 мм, связанными поперечными ригелями из проволоки.

На хозяйственных строениях малой площади допускается устраивать кирпичный армопояс. Высота армопояса из кирпича, укладываемого на стены из газобетона, может достигать 250-400 мм. Армируется кладка сеткой с ячеей 5 мм, которая укладывается на каждый ряд.

В самый нижний ряд кирпичного обвязочного контура с интервалом 600–800 мм вмуровывают попарно проволочные петли. Длина проволок должна быть такой, чтобы ее концы можно было сплести в скрутку вокруг бруса – мауэрлата.

Обвязочный пояс из кирпича монтируют на всех наружных стенах и внутренних простенках. Впоследствии на нем будут закрепляться различные элементы стропильной конструкции:

  • на внешних продольных стенах – мауэрлат;
  • на внутренних продольных перегородках – лежни.

После, при монтаже кровли, на эти закрепленные брусья будут опираться вертикальные стойки: так осуществится передача нагрузки со стропил на стены и простенки.

На жилых строениях не рекомендуется использовать кирпич. Армопояс из кирпича лучше устраивать под плоскую или односкатную кровлю: распорное давление плит или балок на стены из газобетона в этом случае относительно невелико.

Кровля дома из пеноблоков

Кровля дома из пенобетона

Необходимо соорудить жесткую конструкцию, используя брусковую обрешетку и дополняя ее стропильными фермами. Между стропилами следует придерживаться определенного расстояния – от 600 до 900 мм, габариты стропил составляют от 50 до 150 и от 100 до 150 мм. Устанавливаются они под углом в 20 градусов.

Оцинкованное железо лучше подойдет для конька, но и ендова из него получается неплохая. Чтобы продолжить «жизнь» шиферной кровле, нужно ее окрасить вододисперсионным покрытием. В этом случае срок службы кровельного материала можно увеличить в 1,5 раза.

Советы и рекомендации

Некоторые мастера, перед тем как закрепить брус, одевают на проволоку спиральную пружину, навитую из кусков катанки толщиной в 2 мм. Импровизированную трубку заводят в просверленное отверстие в газобетоне, чтобы избежать разрезания материала стены при сильном натяжении крепежа. Способ не гарантирует абсолютной сохранности газобетона при неправильной балансировке стропил, но не дает проволочной косичке резать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочного бетонного армопояса, то особое внимание необходимо уделять правильной и равномерной затяжке гаек на шпильках или анкерах. Обычно крепеж заворачивается ключом, следуя правилу диагонали

То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Утепление и влагоизоляция мауэрлата

Делая кровлю, крайне важно ответить на вопрос: как утеплить щель между кровлей и стеновой панелью. Утеплить мауэрлат можно несколькими способами

Однако чаще всего для этой цели используют пенополистирольные плиты. Это могут быть материалы, оставшиеся после утепления стен здания. Однако для того, чтобы утеплитель выполнял свою функцию, необходимо правильно разрезать куски пенополистирола. Они должны иметь треугольное сечение и располагаться перпендикулярно кровельной мембране.

Рекомендации!

Мастер-строитель

Задать вопрос

Точная раздельная изоляция стеновой доски — незаменимый элемент, без которого балка превратится в тепловой мост, через который тепло начнет уходить из здания. Отсутствие надлежащей теплоизоляции также способствует конденсации водяного пара, а образующаяся влага отрицательно сказывается на долговечности кровли. Помимо полистирола, для утепления можно использовать и минеральную вату.

Для чего используется армопояс

Стены в зданиях из газобетонных блоков не способны переносить значительные нагрузки, из-за них блоки могут трещать и разрушатся. Для предотвращения нарушения устраивается армированный пояс. Это усиливающая железобетонная лента, основная задача которой, является равномерное распределение нагрузок, действующих вертикально, а также объединение стен в единую систему, что придает зданию дополнительную жесткость. Также его могут еще называть – монолитный, разгрузочный или сейсмопояс.

Армопояс не допускает повреждения верхних блоков от давления плит перекрытий, и устраняет точечную нагрузку от деревянных балок перекрытия. Учитывая такие особенности, армопояс должен обязательно устраиваться для балок, перекрытий второго и следующих уровней, кровельной конструкции зданий из газобетонных блоков, в независимости одноэтажный это дом или двух.

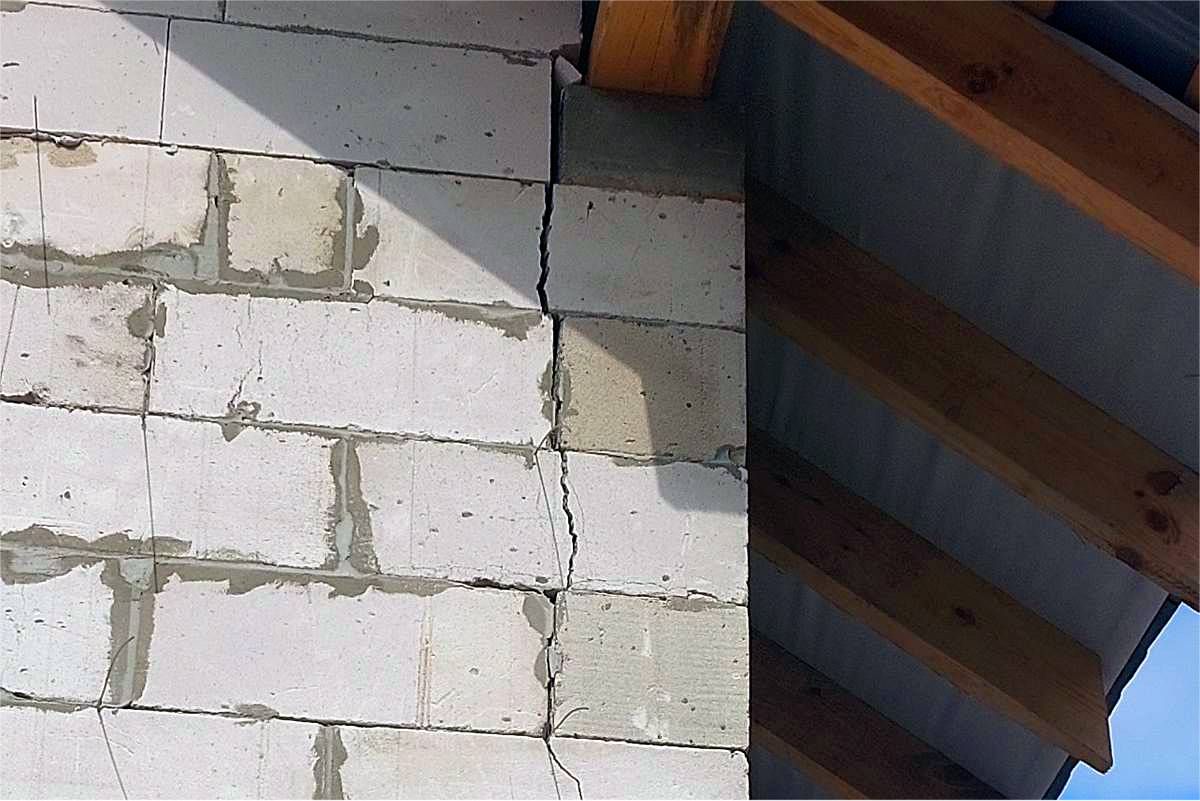

Последствия заливки армопояса с разрывом.

Выбор материала

Так как, мауэрлат является важным элементом, обеспечивающим долговечность и надежность конструкции крыши, необходимо внимательно выбирать материал его изготовления. Это должна быть хорошо просушенная древесина с влажностью не более 8%. На поверхности бруса исключены неровности, сучки, трещины, дефекты биологического происхождения, искривления. Лучше всего выбрать брус из отборной лиственной древесины или изделия из сосны. При этом не стоит экономить на качестве материала.

Сечение бруса зависит от количества этажей, габаритов строения, конфигурации крыши, материала кровли, климатических особенностей региона строительства.

Вес мауэрлата должен учитывать рекомендуемые нагрузки, чтобы не перегружать фундамент строения. По длине брус выбирают так, чтобы при его укладке по одной стене образовывалось минимальное количество стыков. При выборе высоты мауэрлата учитывают то, что стропила крепятся к нему методом врубки, при котором задействуется не менее половины высоты элемента.

Особенности конструкции армопояса


Посадка мауэрлата на шпильки без армопояса Армопояс представляет собой своеобразный железобетонный фундамент под кровельную систему. Данная конструкция имеет большой вес и испытывает сильные ветровые, снеговые и растягивающие нагрузки. Исходя из этого, для крыши нужна прочная, мощная и стабильная опора, которая сможет десятилетиями противостоять влиянию внешних факторов.

Армопояс имеет следующее устройство:

  • Опалубка. Делается съемной или несъемной. Первый вариант предполагает обустройство холодного чердака, во втором — в качестве опалубки используется утеплитель (пенопласт, базальтовая вата).
  • Стальной каркас. Обеспечивает контуру цельность и гибкость. Состоит из арматуры, квадратных рамок и угловых деталей. Крепеж деталей проводится с помощью вязальной проволоки.
  • Бетон. Придает конструкции прочность и постоянство формы. Делается из щебня, песка и цемента в пропорции 3:3:1.
  • Закладные детали. Служат для крепления мауэрлата. Используются штыри или шпильки.

Выбор материала

Так как, мауэрлат является важным элементом, обеспечивающим долговечность и надежность конструкции крыши, необходимо внимательно выбирать материал его изготовления. Это должна быть хорошо просушенная древесина с влажностью не более 8%. На поверхности бруса исключены неровности, сучки, трещины, дефекты биологического происхождения, искривления. Лучше всего выбрать брус из отборной лиственной древесины или изделия из сосны. При этом не стоит экономить на качестве материала.

Сечение бруса зависит от количества этажей, габаритов строения, конфигурации крыши, материала кровли, климатических особенностей региона строительства.

Вес мауэрлата должен учитывать рекомендуемые нагрузки, чтобы не перегружать фундамент строения. По длине брус выбирают так, чтобы при его укладке по одной стене образовывалось минимальное количество стыков. При выборе высоты мауэрлата учитывают то, что стропила крепятся к нему методом врубки, при котором задействуется не менее половины высоты элемента.

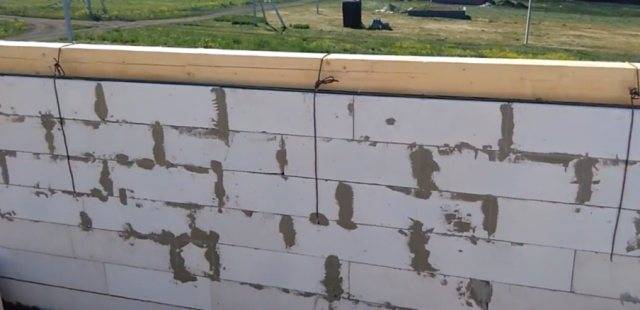

Крепление мауэрлата к газобетону проволокой

Для того чтобы закрепить мауэрлат на стенах из газобетона, не потребуется каких-либо дорогостоящих материалов или специальных инструментов. Достаточно иметь под рукой электродрель с длинным сверлом с насадкой, ножницы для нарезки проволоки и строительную катанку диаметром 5 мм. Иногда дополнительно используют проволоку толщиной 2 мм для перевязки арматуры.

Совет! Если стены из газобетона были уложены другими мастерами, и расположение арматуры неизвестно, то будет полезным также использовать ручной прибор для поиска скрытой проводки.

Преимуществом данного способа является исключительная простота процесса. Для того чтобы закрепить брус мауэрлата на стене, достаточно связать проволочную петлю и притянуть древесину к опорной поверхности, как на видео

Перед тем как приступать к монтажу, нужно будет решить две проблемы. Во-первых, потребуется сразу установить толстый и очень тяжелый брус на стены и срастить отдельные детали мауэрлата в один прогон.

Во-вторых, нужно будет выбрать линию и места сверления сквозных отверстий. Лучшим вариантом считается просверлить отверстия ниже уровня укладки последнего арматурного слоя. Однозначно не подойдут участки стен над оконными и дверными проемами.

Перед тем как закрепить мауэрлат, проволоку нарезают и отжигают, чтобы сделать ее более мягкой и пластичной. Материал пропускают в отверстие и заворачивают на угловой кромке мауэрлата с помощью монтировки, оставшиеся усы отрезают ножницами.

Практические рекомендации застройщику

Не стоит рассматривать данную статью, как призыв к отказу от возведения армопояса. Но к строительству дома надо подходить с точки зрения целесообразности применения тех или иных технологических и конструктивных решений.

Армопояс для мауэрлата действительно необходим в случаях:

  • Строительство дома ведётся в местности с повышенным воздействием ветров. Как правило, это возвышенности либо наличие неподалёку значительных по площади водоёмов. Иногда сильным ветровым нагрузкам подвергаются отдельно стоящие на открытой местности здания.
  • Дом строится на низинных, неустойчивых, сыпучих грунтах, с близким расположением грунтовых вод.
  • Строительство ведётся в сейсмически опасных районах.
  • У застройщика имеются сомнения в качестве фундамента или стенового материала.

Разумеется, рекомендации действительны при строительстве дома без разработанного индивидуального проекта, геологических изысканий, привязки проектного решения к климатическим особенностям местности. В противном случае, дом должен возводиться строго по проекту.

Если строительство выполняется собственными силами, перечисленных причин для устройства армопояса нет, бюджет ограничен, дополнительные расходы крайне нежелательны, — то мауэрлат крепится непосредственно к стене из пористых блоков по одному из перечисленных способов.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
  2. Из ямки удаляют пыль и мусор, например, пылесосом.
  3. В отверстие заливают клеевой состав.
  4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не утрачивает прочности в течение более 50 лет.
  • Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
  • Химический анкер отличается хорошей химической устойчивостью.
  • Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
  • Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
