Установка акриловой ванны на каркас своими руками: подробная пошаговая инструкция

Выбор оптимальной металлической рамы

Есть несколько типов каркасов, используемых в зависимости от качества материала, из которого изготовлена акриловая чаша;

Каркас без боковых упоров для чаш повышенной прочности. В комплекте с такими изделиями отсутствуют боковые упоры, есть только сама рама и ножки. Ванны с высокими качественными характеристиками устанавливают на каркас, соответствующий форме чаши. Низ рамы рассчитан таким образом, чтобы нагрузка распределялась максимально равномерно. Бортики в этом случае закреплять к стене не нужно, они выполнены из прочного акрила, и играют роль армированного верхнего каркаса. Такой тип опоры ни в коем случае нельзя выбирать для дешевых моделей, так как их борта не предназначены для того, что бы самостоятельно выдерживать высокие нагрузки.
Жесткая конструкция с боковыми упорами, которая поддерживает еще и бока ванны. Несмотря на то, что такой каркас сложно монтировать он считается самым надежным и универсальным на данный момент.
Каркасы для угловых ванн с гидромассажем, выполненные из квадратного усиленного профиля с высокой степенью надежности и устойчивости. Они значительно дороже, но тут не приходится выбирать. Купели с гидромассажем имеют большой вес и требуют прочной опоры.

Если каркас в ванне не предусмотрен, а в комплект производитель положил только ножки для уменьшения стоимости изделия, его можно купить отдельно. Тут главное точно знать размер вашей ванны, самые популярные: 170х70, 160х70, 150х70,140х70.

Стоит сказать, что для экономии средств можно изготовить каркас под акриловую ванну самостоятельно, но работа это грязная, трудоемкая и сложная.

Подготовка к установке своими руками

Перед монтажом необходимо выполнить 2 основные процедуры по подготовке помещения: обустроить основание и подвести коммуникации. При покупке новой ванны нужно приобрести сливное устройство для нее (оно не входит в комплект поставки изделия). Сифон для ванны должен иметь устройство перелива. Для удобства подгонки изделия к чашам разного размера сейчас делают гибкие шланги для отвода лишней жидкости.

Перед установкой ванны необходимо приобрести сливное устройство.

Желательно сразу купить подходящий по дизайну смеситель и накладки для устройства слива. Необходимой покупкой будут новые канализационные трубы, чтобы заменить старые во избежание протечек. Для монтажа коммуникаций потребуется гибкая подводка водоснабжения.

Выравнивание и подключение сантехники

Сначала ванну необходимо установить на временных подпорках.

Ванну занести в помещение и установить ее на временных подпорках (кирпич, бруски), выбирая такое положение, чтобы дно слегка наклонилось в сторону сливного отверстия, а края были горизонтальными. Плоскости можно выверить по уровню. Под днищем оставить расстояние, достаточное для монтажа сифона. Сделать отметки на стенах и полу, убрать емкость.

Провести водопроводные трубы так, чтобы их было легко соединить с краном гибкой подводкой. Если купленный сантехнический прибор имеет функции, для реализации которых необходимо электричество (подсветка и пр.), то провода заключают в гофрированные пластиковые шланги.

Перед окончательной установкой ванны в подготовленном месте на ее днище монтируют сифон, сразу соединяя его с отверстием перелива. Смеситель удобнее закрепить после монтажа.

Как подготовить канализацию

При проведении новой канализационной ветки от слива к магистрали трубу прокладывают под уклоном в 3-4°, чтобы обеспечить беспрепятственный отток воды. Стыки нужно делать в минимальном количестве и тщательно герметизировать. Вывод канализации располагают в месте, удобном для соединения с сифоном.

Как снять, демонтировать старую акриловую ванну

Перед монтажом новой ванны нам безусловно потребуется демонтировать старую ванную. И так по порядку:

Снимите экран ванной, если он у вас есть. Как правило он крепится на магнитных креплениях или зажимах. Обычно зажимы располагаются в верхней и нижней части ванны.
После снятия экрана отсоедините всю сантехнику, не забудьте что в ней остается вода. Не залейте соседей.
Аккуратно отдираем герметик от стен с помощью старого ножа или мастерка.
Далее в зависимости от крепления, начинаем аккуратно отсоединять ванную. Сначала убедитесь что ванну больше ничто не держит у стены. И если это так, то отодвиньте ее, чтобы вам было удобно подойти к ней со всех сторон.
Если ванна установлена на каркас, то он, как правило, крепится к акриловой ванне с помощью небольших саморезов. Эти саморезы чаще всего располагаются по углам. Выкрутите их и можете отсоединять ванную. Также, помимо саморезов, есть варианты крепления каркаса к ванне на герметик или другое вещество.
Если же ванная стоит на подиуме, то мы просто аккуратно демонтируем ее с подиума, потихоньку раскачивая.
После демонтажа, убираем место, если надо выкладываем плиткой пол под ванной и подготавливаемся к установке новой.

Вариант установки акриловой ванны на каркас

Такой вариант имеет достаточно простой алгоритм, состоящий из следующих этапов, выполнение которых можно просмотреть на фото:

1. Монтаж каркаса.

Для начала следует перевернуть акриловую ванну, и произвести установку каркаса. Аккуратно распакуйте все крепёжные детали для каркаса, при помощи простого карандаша делаем отметки – в изголовье ванны и в области сливного отверстия. Ориентируясь на эти направляющие метки, высверливаем отверстия под шурупы, прикручивая при помощи саморезов скобы для крепежа, и ножки каркаса.

2. Монтаж сифона.

Этот этап – наиболее простой, напоминающий игру детским конструктором. Подключите сливные отверстия и соберите все части сифона в точности как показано на инструкции. Заканчивается установка сифона обезжириванием поверхностей и нанесением монтажного герметика.

3. Корректировка высоты ножек.

От правильно отрегулированного уровня ножек каркаса зависит конечный результат установки акриловой ванны. Для этого переверните ванну вверх дном, и с помощью строительного уровня измеряем кривизну, как в длину, так и в ширину, и в соответствии с этим, подкручиваем ножки в нужную сторону.

4. Монтаж крючков «анти-переворот».

Чтобы придать акриловой ванне максимальную устойчивость, необходимо совершить следующие шаги: отметить при помощи строительного уровня или обычной линейки линию борта ванны, просверлить отверстия в стене, дюбелями зафиксировать крючья на стене, и поставить на них ванну.

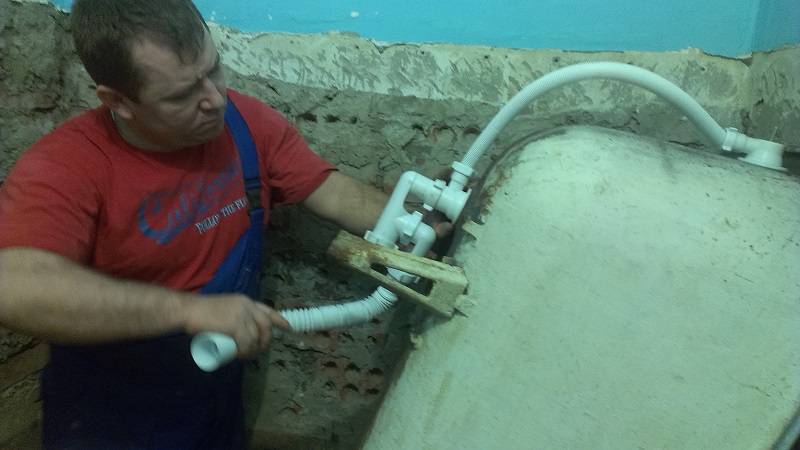

5. Подключение к канализационной системе сифона при помощи жесткой или гофрированной трубки.

6. Проверка герметичности соединений.

Этот этап является необходимым, поскольку в ходе установки сантехники могла быть допущена ошибка (а это частое явление в случае, если вы никогда самостоятельно не устанавливали акриловых ванн). В случае обнаружения течи, повторно обезжириваем стыки и обрабатываем герметикой.

Акриловая ванна, как установить самостоятельно видео инструкция

7. Подключение декоративной панели для скрытия труб и соединений.

Разновидности арматурных каркасов

Существует 2 основных типа арматурных каркасов:

плоские; собираются из продольных и поперечных стержней, скрепляемых вязальной проволокой;
пространственные; имеют три размера: длину, ширину и высоту.

Классификация по методу сборки:

собираемые вручную, при помощи проволоки и специального крючка;
изготавливаемые с помощью сварки;
изготавливаемые автоматизированным методом – с помощью вязального пистолета.

Вид и размер определяется индивидуально в зависимости от технологических условий.

Особенности арматурного каркаса для ленточного фундамента

Этот каркас широко применяется при разных типах строительства

Перед сборкой важно помнить:. Арматура с ребристой поверхностью обеспечивает максимально качественное и прочное сцепление с бетоном. Арматура с ребристой поверхностью обеспечивает максимально качественное и прочное сцепление с бетоном

Арматура с ребристой поверхностью обеспечивает максимально качественное и прочное сцепление с бетоном

высота каркаса больше, чем ширина; применяется исключительно гибкое соединение проволокой или пластиковыми хомутами; важно продольное растяжение

Каркас для плитного основания

Конструкция плоского каркаса плитного основания подразумевает наличие двух сеток. Они образуют монолитное основание из ребристых стержней диаметром от 12 до 14 миллиметров.

Технологические особенности:

площадь арматурной основы равна размерам фундамента;
соединение осуществляется перемычками из уголков или пластиковых труб.

При таком армировании каркас обеспечивает равномерное распределение нагрузки.

Армирование свайных оснований

Армирование свайных оснований подразумевает металлическую оплетку свай. Длина прутьев арматуры превышает длину буронабивной сваи, что необходимо для создания выпусков.

Диаметр используемых прутьев — очень важный фактор, влияющий на долговечность всей постройки

Технологические нюансы:

количество арматурных прутов зависит от диаметра свайной основы;
соединение осуществляется металлическими хомутами треугольной или округлой формы.

Конструкция буронабивных свай стандартная, чаще применяются готовые каркасы.

Недостатки заводской конструкции и основные методы для качественного монтажа акриловой ванны

Установка ванной из акрила на заводской крепеж с ножками является довольно простой работой, с которой может справиться любой домовладелец, если им изучена инструкция по эксплуатации. Но подобный монтаж акриловой ванны имеет следующие недостатки:

Дно оседает при больших нагрузках, если для установки на пол используется стандартная конструкция из двух расположенных по бокам отрезков металлических пластин с ножками.
Боковые стенки ванной в точке примыкания к облицовочной плитке прогибаются, и герметик, закрывающий шов, отслаивается — это приводит к протечкам воды по периметру стен на пол. В ванной комнате образуется повышенная влажность, приводящая к плесени на декоративном покрытии стен, потолков и ускоряющая коррозию электророзеток, светильников, бытовой техники.
Ни один производитель не принимает мер по дополнительной шумоизоляции ванн, которые во время заполнения напоминают пустой таз, по которому бьет водная струя. Металлический крепежный профиль еще более усугубляет ситуацию, являясь отличным проводником звука.
Во всех конструкциях опорные планки и каркас крепятся ко дну металлическими саморезами. В процессе эксплуатации не исключена возможность их самоотвинчивания при вибрациях и деформации акрилового корпуса от нагрузок — это может привести к подвижности ванны и соответственно потере герметичности силиконовой гидроизоляции по периметру.

Ванны из акрила на каркасе

Для борьбы с перечисленными проблемами применяют следующие методы:

Для устранения прогиба боковых стенок ванн по периметру с соблюдением горизонтального уровня крепят специальные заводские опорные пластины, а если они отсутствуют в комплектации — металлический профиль или деревянный брус, на который затем укладывают изделие. В случае, если расстояние от борта ванны до стены слишком велико, под низ наклеивают на плиточный клей часть обрезанного газосиликатного блока или монтируют из них сплошную опору, приклеивая к стене снизу доверху.
Чтобы избежать прогиба дна ванны, под него подкладывают различные строительные материалы, в основном используют кирпич и газосиликатные блоки. В этом случае ванна не нуждается в ножках, но часто их оставляют для повышения устойчивости.

Еще один метод укрепления дна — изготовление прочного стального каркаса, располагающегося под его поверхностью (некоторые ответственные производители комплектует свои изделия подобной конструкцией). Методика используется в случае, если для хозяйственно-бытовых нужд требуется максимальное пространство под ванной.

Для борьбы с грохотом от водной струи необходимо увеличить массу и толщину стенок, этого достигают двумя основными методами:

Наклеивают на поверхность снаружи самоклеящиеся материалы для шумоизоляции, используемые в автомобильной технике, при этом следует учитывать, что многие из них имеют битумную основу, при нагревании которой в воздухе может появиться резкий запах смолы. В продаже имеются специальные комплекты для шумоизоляции стальных ванн, которые можно использовать и для акриловых изделий.
Покрывают наружную акриловую поверхность монтажной пеной. Следует знать, что срок службы пены составляет около 15 лет, и она боится воздействия ультрафиолетовых лучей, после которого разлагается, теряет прочность и осыпается.

Примеры шумоизоляции

Как установить акриловую ванну на ножках

Большинство известных производителей ванн дополняют свою продукцию специальными крепежными и установочными деталями. Подпорки идут в комплекте с моделями производства Jika (Жика), Roca (Рока), Riho и другими.

Как правильно установить акриловую ванну на ножках самому:

На нижней части акриловых ванн, которые крепятся на ножки, есть характерные выступы для соединений. Для крепления ножек, ванну нужно перевернуть и прикрепить к этим выступам подпорки, идущие в комплект;
Для придания конструкции жесткости, ножки также соединяются между собой. Для этого они перетягиваются гайками и фиксируются шпильками;
После этого обрабатывается слив (к нему подключается сифон). Водяную розетку до момента установки ванны на пол трогать не нужно. Когда все подготовительные работы окончены, можно приступать к установке ванны;
Ножки устанавливаются на пол, при помощи уровня проверяется ровность монтажа. Если какой-то угол слишком поднят, то, как сказано выше, поднимаются все остальные углы. Это делается очень просто: ванна переворачивается и некоторые ножки регулируются до нужного уровня;
Для прочности рекомендуем пластиковые подпорки слегка подбить молоточком с резиновой рабочей поверхностью.

С акриловой и стеклянной ванной нужно работать очень осторожно. Пластик подвержен деформациям под воздействием ударных нагрузок

Когда процесс монтажа окончен, приступают к установке смесителя, стиральной машины и других потребителей.

Видео: полная видео инструкция по установке ванны

Установка акриловой ванны на кирпичи

Сразу отметим, что этот способ довольно редко используется для установки пластиковых ванн. Для акриловой сантехники важна не только идеальная ровность, но и полное отсутствие ударных или иных нагрузок, способствующих деформации. Кирпичные подпорки довольно сложно установить своими руками так, чтобы они равномерно распределяли давление по всей плоскости ванны.

Пошаговая инструкция, как установить акриловую ванну на кирпичи:

Высота, на которую будет установлена ванна, определяется исходя из размеров ванной комнаты и размеров вкладыша. Оптимальной высотой считается – 3 кирпича;
Для укладки используется классическая шахматная схема. Для её реализации выравнивается пол, на него укладывается первый ряд кирпичей (2 штуки) с цементным раствором. Поверх них устанавливается еще 2 штуки, но в противоположной направлении. Так до нужно высоты;
Если для установки раздвижной каркасной системы можно не делать точных замеров ванны, то для кирпичей они обязательны. Кроме того, нужно рассчитать расположение подпорок таким образом, чтобы не было точек провисания. Например, 4 кирпичные опоры под каждый углом и две по центральной части;
Пока раствор застывает, можно заняться подключением канализации водопровода. Если это не модель с гидромассажем, то вся работы выполняется по стандартной схеме. От канализации идет переходник и сифон с переливом, а от водяной розетки отходят патрубки для установки смесителя.

После укладки кирпичей нужно дождаться застывания раствора и только после этого устанавливать на них ванну из акрила. Конечно, внешний вид кирпичных опор оставляет желать лучшего, поэтому для их декора могут использоваться самые разные варианты. Это плитка, декоративные панели, экран (как для каркаса) и т. д.

Как закрепить и отрегулировать ножки?

Итак, все инструменты собраны, комплектация проверена, можно приступать к монтажу:

ШАГ 1. Распаковываем ванну и раскладываем все комплектующие в одном месте для удобства сборки.

ШАГ 2. Пол покрываем мягкой ветошью или картоном от упаковки, что бы избежать сколов и царапин, и аккуратно переворачиваем ванну верх дном. Кладем ее посредине помещения, чтобы можно было обойти с любой стороны.

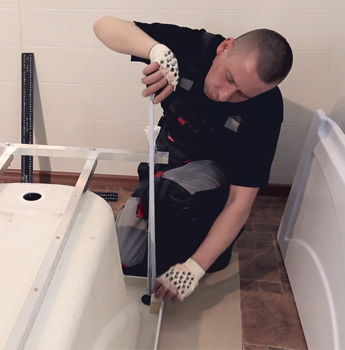

ШАГ 3. Собираем каркас ванны по приложенной производителем инструкции: соблюдаем все отступы и места креплений, указанные производителем. На дно необходимо положить две самые длинные профильные рейки и прикрутить к ним с помощью болтов горизонтальные планки для ножек.

Обязательно проверьте с помощью угольника, что все планки перпендикулярны друг другу и углы между ними 90 градусов. Только тогда можно окончательно затягивать болты.

ШАГ 4. Собираем ножки. На шпильки нужно прикрутить пластиковые упоры и шайбы с гайками в той последовательности, как указано на картинке.

ШАГ 5. Продеваем шпильки свободным концом вверх в отверстия короткого профиля.

Пальцами подкручиваем гайку так, что бы расстояние меду упором и корпусом ванны было 1-2 мм.

ШАГ 6. Накручиваем на торчащей конец шпильки: шайбу, 2 гайки, шайбу и ножку — именно в такой последовательности. Шаги 5 и 6 необходимо повторить для всех остальных опор.

ШАГ 7. С помощью шуруповерта и саморезов прикручиваем продольные профиля ко дну акриловой чаши, проверяя, что бы все отступы, указанные в инструкции, соблюдались.

Обязательно используйте саморезы из комплекта, в противном случае можно легко повредить дно ванны, если крепеж окажется длиннее.

ШАГ 8. Отрегулируйте длину всех ножек и тщательно закрутите все гайки на шпильках с помощью ключа.

ШАГ 9. Переворачиваем ванну и ставим ее на ножки. При помощи подкручивания регулируем высоту от пола, она не должна быть больше 65 см – самая оптимальная и безопасная. Проверить горизонт можно при помощи строительного уровня, и если есть перекос, его следует устранить.

Особенности монтажа опоры для угловой и ассиметричной купели

Процесс монтажа каркаса на угловую ванну практически не отличается от его установки на прямоугольную, разница лишь в том, что количество профилей и крепежа немного разнится, тут все зависит от конкретного производителя, поэтому стоит подробно изучить инструкцию.

Стоит заметить, что угловые и ассиметричные купели имеют достаточно большой объем, и каркас под них должен быть надежным и прочным. Крайне нежелательно устанавливать такую купель только на ножки, даже если они идут в комплекте с изделием. Не пожалейте денег и купите каркас для ванны из профилированной трубы.

Способы наружной отделки акриловой ванны

Если вы приобрели акриловую ванну без декоративного экрана, то эту деталь можно сделать своими руками.

Галерея изображений

Фото из

Кирпичные стенки для стабилизации положения

Стандарный способ закрыть ванну — декоративный экран

Наружная кирпичная стенка с отделкой плиткой

Фронтальная панель для оформления акриловой ванны

Выполняя отделочные работы, необходимо соблюдать некоторые правила:

использовать только влагостойкие материалы, стойкие к перепадам температур, не подверженные к образованию плесени и грибка;
обеспечить быстрый и легкий доступ к коммуникациям, находящимся под конструкцией.

В том случае, если ванна установлена на кирпичи, можно и на лицевой части выложить кирпичную стенку в полкирпича толщиной, а затем облицевать ее керамической плиткой или мозаикой. Верхний ряд кирпича делается на 2-3 см ниже борта ванной, а затем для герметизации задувается монтажной пеной.

Также необходимо оставить технологическое отверстие, а затем при помощи навесов сделать дверцу.

При возведении кирпичной стены нельзя ее делать опорой для ванны. Обязательно оставьте пустое пространство между бортом и верхом кирпичной кладки не меньше 2 см

Очень популярна отделка акриловой ванны пластиком, МДФ или влагостойким гипсокартоном. Оригинальное решение – создание зеркального экрана. Пластиковые панели позволяют быстро и недорого сделать чистовую облицовку ванны. Кроме того, если панель пришла в негодность, ее можно очень просто заменить.

Что касается гипсокартона, то после установки, его можно отделать разными материалами: плиткой, водостойкими обоями, оклеить пленкой или нанести декоративную штукатурку.

В обоих случаях предварительно необходимо сделать каркас из металлического профиля или деревянного бруса. При этом металл нужно обработать антикоррозийным составом, а дерево – влагоустойкой грунтовкой.

На деревянный каркас можно укладывать панели из пластика или МДФ, а также крепить гипсокартон с последующей облицовкой его различными отделочными материалами

Чтобы изготовить каркас из дерева, установите по всему периметру ванны доски, которые будут служить основанием, и прикрутите их саморезами к полу. Сделайте вертикальные стойки в углах, прикрепите к ним при помощи металлических уголков верхнюю горизонтальную доску и с шагом 50-60 см установите дополнительные вертикальные стойки.

Интересные варианты создания экрана под ванну предложены в этой статье.

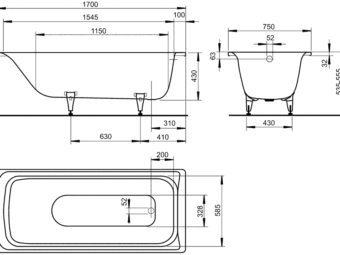

Параметр	Значение и советы по выбору
Линейные размеры, см	105×70, 120×70, 130×70, 140×70, 150×70, 160×70, 170×70, 170×75, 180×80. Длину и ширину ванны выбирайте с учетом размеров помещения и роста проживающих. Старайтесь, чтобы изделие как можно плотнее примыкало к противоположным стенам, это намного упростит процесс установки.
Объем, л	110, 120, 123, 136, 150, 170, 195, 210, 240. Объем напрямую зависит от глубины, а этот параметр влияет на высоту кромки. Если в доме проживают люди преклонного возраста или дети, то не стоит покупать объемную ванну, в нее трудно входить и выходить. Кроме того, большой объем потребует значительных потерь горячей воды. Но, с другой стороны, чем больше воды, тем дольше сохраняется комфортная температура.
Тип крепления стандартных ножек	На болтах или двухстороннем скотче. Первый вариант используют серьезные производители, крепление на болтах более надежное, в большинстве случаев не требует дополнительного усиления или установки на кирпичи. Ножки на скотче – бюджетный вариант, не отличается устойчивостью. Ножки могут помогать выравнивать плоскость ванны по горизонтали, для повышения надежности фиксации рекомендуется установка на кирпичных подкладках.
Покрытие внутренней поверхности	Все стальные ванны покрываются эмалью. Но качество покрытия разное. Хуже всего покрывают отечественные производители. Недостаточная толщина эмали и низкое качество состава по показателям физической прочности уменьшают срок эксплуатации. Как следствие – необходимость восстановления эмали (долго и ненадежно) или замена.
