Струбцина с автоматической фиксацией: как сделать
Польза такого инструмента, как струбцина известна всем мастерам. Не заменимая вещь для столярных и слесарных работ. Также струбцинами часто пользуются сварщики, строителе, автослесаря и домашние мастера. Конструкций и размеров струбцин различное множество, но в основном все они схожи тем, что их надо затягивать руками – закручивать затяжной винт, после чего предметы, на которые установлена струбцина, надежно фиксируются.Надо заметить, что муторное это дело, каждый раз закручивать и выкручивать винт струбцины, чтобы зафиксировать или освободить предмет.В интернете отыскал вариант струбцины с автоматической фиксацией. Такую струбцину не надо затягивать руками на фиксируемом предмете. Достаточно одного нажатия на верхний подвижный упор струбцины и предмет надежно притянут к краю верстака, допустим, деревянный брусок.
Освободить брусок тоже не составит труда, для этого надо снова нажать на верхний упор и “хватка” струбцины тут же ослабнет, брусок будет освобожден от струбцины.
Как сделать такую струбцину?
Сделать не сложно. Понадобится металлическая полоса и профильная труба 20 размера.
Струбцина состоит из двух упоров, нижнего неподвижного и верхнего подвижного.
Нижний упор
К отрезку металлической полосы с одного края вертикально привариваем профильную трубу. На полосу привариваем накладку сделанную из старого плоского напильника. На этом с изготовлением нижнего упора покончено.
Верхний упор
С его изготовлением будет немного сложнее. Отрезаем полосу такой же длины, что у нижнего упора. Мини дрелью с одного края отрезка полосы пропиливаем отверстие квадратной формы. Размер отверстия должен быть немного больше размера профильной трубы, по которой будет перемещаться это отрезок (верхний упор).
Отрезок с квадратной прорезью надо зажать в тиски и немного согнуть со стороны квадратного отверстия. В этом и заключается конструктивная особенность струбцины, благодаря которой верхний подвижный упор фиксируется на вертикальной профильной трубе.
Далее по размеру накладки (накладка из старого напильника приваренная к нижнему упору), отрезаем пластину и еще одну накладку из напильника (для верхнего упора).
Пластину поперек привариваем к отрезку с квадратным отверстием, по краям пластины сверлим обычные круглые отверстия под болты.
Накладку из напильника прикладываем к пластине с круглыми отверстиями. На накладке по отверстиям пластины делаем метки.
К меткам привариваем болты (шляпки у болтов следует отрезать, чтобы осталась только резьба).
Заготовки верхнего упора сделаны, соединяем их между собой. На приваренные болты устанавливаем пружины, болты вставляем в отверстия пластины, накручиваем барашковые гайки.
Верхний упор собран.
Соединяем нижний и верхний упор – вставляем профильную трубу в квадратное отверстие верхнего упора.
Самоделка готова к использованию!
Как пользоваться, описано в начале статьи. Так упор выглядит на зажатом бруске. Держится довольно крепко, руками не расшатать.
Пружины отжимают с одного края верхнюю пластину с квадратным отверстием, пластина становится на перекос, и стопорится на вертикальной профильной трубе. При повторном нажатии, пластина становится прямо и её снова можно перемещать по трубе.

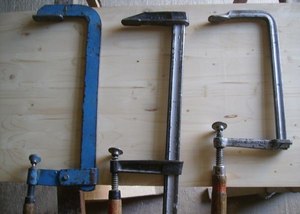

Что такое струбцина?
Струбцина представляет собой универсальное приспособление, которое служит для закрепления металлических конструкций определенным образом, что существенно упрощает сварочный процесс
Тиски угловые позволяют закрепить металлоконструкцию под определенным углом в необходимом и — что не менее важно — в удобном положении для работы. Конструкции струбцин могут быть разнообразные в зависимости от того, как именно необходимо закрепить деталь
Они могут быть разных размеров и форм. Всегда полезно иметь под рукой несколько вариантов струбцин, так как во время работы может понадобиться скрепление деталей различной конфигурации.
Самодельные зажимы
Для профессионального изготовления деревянных или металлических конструкций необходимо иметь несколько фиксирующих устройств различной направленности. Приобретать их дорого, а те, что подешевле, не подойдут по качеству для постоянного использования. Поэтому изготовление прижимов и струбцин своими руками поможет не только сэкономить финансы, но и обзавестись инструментом, отвечающим потребностям производства и удовлетворяющей надёжности фиксации.
Изготовление деревянного приспособления
Это самый простой способ удовлетворения потребности в зажимном инструменте. Удобство и качество устроит любого мастера. Подготовить к производству нужно простые материалы и оснастку:
- Деревянные или фанерные обрезки прямоугольной формы.
- Шпильки с резьбой и гайками, ей соответствующими: две длиной 20 сантиметров и столько же 12-сантиметровых. Диаметр должен быть одинаковым.
- Рейки из дуба, бука, берёзы. Их нужно довести до равного размера и отшлифовать.
В них сверлятся отверстия по диаметру шпилек и симметрично относительно друг друга. Сверху наклеиваются фанерные заготовки и обрезаются в размер реек. Это будут губки струбцины. В них также делаются дырки по шаблону с реек.
Крепление к верстаку обеспечат короткие шпильки. Для этого в бруске, который будет играть роль неподвижной части в другой плоскости нужны ещё два отверстия для шпилек. Один их конец необходимо расклепать. С другой стороны, они контрятся гайками. Для удобства на фиксирующие гайки можно приварить пруточки в форме барашка.
Такой зажим для дерева будет полезен для склейки небольших деталей в гараже или мастерской
Винтовой металлический инструмент
Чтобы сделать такое устройство, понадобятся стальные заготовки произвольного размера, который зависит от ширины захвата, необходимой хозяину. Толщина металла — около 10 миллиметров. Нужно подобрать также несколько болтов диаметром 8 или 10 миллиметров. Из железных кусков с помощью болгарки или автогена вырезаются С-образные заготовки, которые нужно отшлифовать. Одна сторона будет неподвижной губкой.
Ко второй приваривается гайка соответствующего диаметра. В ней вворачивается болт головкой к неподвижной стороне. С другой его стороны приваривается перпендикулярный пруток, который будет играть роль воротка.
Струбцина быстрозажимная своими руками
Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.
Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.
По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.
Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.
Зажим для удержания и фиксации мелких деталей
Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.
Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.
Струбцина из прута арматуры и дерева
Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.
В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.
Далее в блоке сверлится сквозное отверстие 7,5 мм, и забивается готовый арматурный крюк, по линии нужно сделать отверстие под ходовой винт и собрать струбцину.
Что собой представляет
Инструмент используют для скрепления элементов мебельной конструкции. Он не требует колоссальных усилий. Чтобы временно зафиксировать элементы мебельных конструкций, используют струбцину для сборки мебели. Суть ее заключается не в форме, а в функциях, которые она выполняет. Струбцина является инструментом, фиксирующим детали мебели, расположенные перпендикулярно по отношению друг к другу.
Изделие имеет самые различные варианты исполнения. Типичное устройство имеет простой и компактный зажим мебельный, фиксирующий детали под углом 90 градусов:
- корпус;
- винтовые прижимы;
- поджимные пятки.
Угловые устройства имеют разновидности по конструкции и бывают:
- объемными, фиксирующими 3 элемента, направленных в три разные стороны;
- угловыми, фиксирующими два элемента, расположенных под нужным углом;
- обычными, которые фиксируют 2 детали, деталь и поверхность верстака.
Схема
Подготовительный этап работы
Все, кому доводилось что-то делать своими руками, прекрасно понимают, что без хороших чертежей не обойтись. Здесь на помощь приходит интернет. Набираем в поисковике «чертежи угловой струбцины для сварки своими руками». Если вы плотник и ищете данные для своей профессии, то запрос такой: «чертежи столярных струбцин своими руками». Получив множество вариантов, выбираем нужный и печатаем его на принтере.
Теперь необходимо приготовить инструменты и материалы для изготовления приспособления
На этой стадии важно проследить, чтобы не забыть чего-нибудь. Ведь порой один забытый маленький винтик может заставить опять ехать в магазин, а это может стоить не одного потерянного часа драгоценного времени
Когда всё готово, приступаем непосредственно к работе над самодельной струбциной.
Приспособы для стационарного циркулярного станка
Стационарный циркулярный станок – это та же самая дисковая пила, но жестко закрепленная в столе с верхним или нижним положением пильного диска. Здесь заготовка подается к пильному диску мастером, а не наоборот. Тем не менее для усовершенствования и более точного производства работ, также применяется ряд дополнительных приспособлений.
Самозажимная линейка на станок своими руками
Самозажимная линейка представляет собой длинную линейку (в зависимости от величины стола), которая на торцах имеет зажимные рейки. Ими линейка крепится к торцам стола и остается зафиксированной относительно материала для распиливания.
Линейка фиксируется к торцам стола, таким образом, чтобы между плоскостью линейки и пильного диска возникло нужное расстояние. Заготовка проводится, упираясь боковым торцом в линейку, а в итоге получается заготовка нужных типоразмеров.
Торцевые деревянные зажимы кулачкового типа
В качестве инструкции по изготовлению самозажимной линейки для циркулярной пилы своими руками предлагаем вашему вниманию посмотреть видео.
Параллельный упор
Параллельный упор полностью аналогичен тому, который используется при работе с ручной дисковой пилой. Существует множество его видов, но в целом его конструкция имеет типовое устройство. Планка с г-образным окончанием. Сама планка может быть самозажимной или фиксироваться с помощью струбцины.
Самодельный параллельный упор для циркулярной пилы. Его отличие от линейки в отсутствии размерной шкалы
Видео-инструкция по изготовлению параллельного упора своими руками.
Рекомендуем почитать интересную статью про параллельные упоры для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.
Механизм подъема — лифт
Лифт представляет собой неподвижное устройство, состоящее из двух планок с перфорацией под крепление поперечного упора для циркулярной пилы. Планки позволяют выполнять движение пилой в вертикальной плоскости с целью подъема или опускания режущего диска. В перфорации изготовлено зажимное устройство, которое позволяет фиксировать пилу на той или иной высоте.
Лифт предназначен для регулировки глубины пропила. Это позволяет не только распиливать тонкие или толстые заготовки, но и делать пропилы на неполную глубину. Это необходимо для облегчения изготовления пазов и ниш.
Лифт для регулировки высоты пильного диска циркулярной пилы
На видео представлена подробная инструкция по изготовлению лифта для циркулярной пилы.
Каретка на салазках
Также используется в устройствах с верхним расположением пилы. Конструктивно представляет собой две направляющие с подвижной кареткой, куда монтируется дисковая пила. Заготовка закрепляется под кареткой, а пила подается на подвижной площадке.
Многоцелевая каретка с перфорацией под пильный диск и зажимами для заготовок
Данное видео подробно разъяснит все нюансы изготовления каретки своими руками.
Рекомендуем почитать интересную статью про каретки для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.
Общая характеристика
Струбцина выручает, когда требуется зафиксировать детали, чтоб дать время высохнуть клею или выполнить сварку. При сборке мебели приспособление поможет собрать элементы без смещений, просверлить в нужном месте отверстия для крепежа. Самодельный инструмент весит немного, но с фиксацией справиться на «отлично». Его проще переносить с места на место, чем обычные строительные тиски. Угловая струбцина для сварки изготавливается из металла.
На зажиме самодельного приспособления есть два упора. Обязательно присутствует блок-зажим, обладающий хорошей подвижностью, благодаря чему он может использоваться для заготовок разного размера. Для высокой жесткости фиксации должны наличествовать винт и рычажный механизм. Для столярного варианта допускается использование бегунка и планки. Но при любой конструкции детали упора должны быть подвижными.
Преимущества инструмента
Из-за дороговизны заводских изделий выгодно сделать струбцину своими руками, но экономия — это не единственное преимущество инструмента. Подобранная под определенные работы калибровка струбцины поможет зафиксировать детали лучше. Если струбцина делается для разовой работы, в изготовлении используются дешевые материалы.
Металлическая конструкция
Такая струбцина необходима для сварки. На металлическом оборудовании легче выполнить предварительный монтаж и выровнять детали относительно друг друга. Приспособление состоит из надежного корпуса и подвижного механизма. Данный элемент конструкции обеспечивает фиксацию винтом.
Металлические струбцины для сварки бывают двух- и 3-координатными. На приспособлении могут быть зафиксированы две детали металлической конструкции для дальнейшего соединения. Безопасность труда повышается благодаря встроенным магнитам.
Изготовить струбцину своими руками несложно. Нужно иметь:
- Стальной лист толщиной 10 мм.
- Три гайки.
- Шайбы большого диаметра.
- Трубу с наружной резьбой, соответствующей гайкам.
Из листа стали вырезают полосы 50-сантиметровой длины и 4-сантиметровой ширины. Нужны две такие заготовки. К основной части заготовки приваривают вспомогательную Г-образную. На короткий край плашмя приваривают опорную деталь. Гайки свариваются друг с другом, как и шайбы. К подвижной части гайки располагают ребром, а приваривают так, чтоб вкручиваемый стержень шел параллельно основанию инструмента. Далее части приваривают по внешнему краю, а между ними вставляют полосу струбцины. Потом осуществляется сварка по внутреннему краю, к частям присоединяется подвижная планка. Большие шайбы приваривают на край металлического стержня.
Тип конструкции зависит от нужной прочности фиксации. Зажим изготавливается из разных материалов. Самодельная струбцина пригодится и в домашней мастерской, и в профессиональной деятельности.
https://youtube.com/watch?v=s4Zu-z42fm4
Где используют самодельные зажимы
В гараже, помещении для столярных работ мастер собирает комплект инструментов, которые понадобятся для различных поделок. Часто необходимо заготовки устойчиво крепить к столу или верстаку, чтобы выполнить отделку материала.
Нужна будет струбцина для сохранения устойчивого положения деталей в следующих случаях:
- при мебельной сборке, когда склеивают доски, щиты, нужно удержать части элементов;
- во время установки эхолотов на торцах лодок, рыболовы используют для закрепления приманки;
- настольный светильник легче повесить на стену, различные предметы быта, которые нужно держать одной рукой;
- установка пильного диска на болгарку происходит с дополнительным держателем;
- древесную напольную стяжку делают с удерживающим приспособлением;
- ремонтируют крылья машины с применением устройства;
- делопроизводители пользуются самостоятельно изготовленными зажимами, чтобы сделать переплеты на крупных бухгалтерских журналах;
- закрывают крышки на часах мастера по ремонту с помощью миниатюрных, поддерживающих установок;
- сапожники используют в мастерских самодельные зажимные приспособления.
Сварщикам тоже часто требуется устойчивый, надежный держатель с металлическим корпусом, чтобы свободно работать обеими руками.
Первый этап
Это приспособление визуально делится на две части – основание и прижимную часть.
Сначала нужно изготовить основание – для этого берем профильную трубу 25х60, как на фото.
Сперва можем собрать на прихватках, потом целиком провариваем швы и тщательно зачищаем болгаркой.
Далее нужно взять ту же профтрубу, отрезать два отрезка по 160 мм, и приварить их по краям. Варим только с внешней стороны и с торцов, поскольку с внешней стороны будет прижата заготовка, шов может мешать.
Внешние и внутренние прижимы нужно располагать точно под прямым углом друг к другу. Когда сварка будет закончена, нужно убедиться, что прижимы не сдвинуты.
После этого переходим к изготовлению крепления для прижимной части.
Нужно отрезать часть трубы 40х40 и длиной 30 мм, и срезать одну сторону, сделав буквой “П”, после чего приварить к основанию. Чтобы прикрепить винт нужно просверлить пару отверстий на 8 и третье (внизу) на 10, чтобы через него мог пройти торцевой ключ, зачем – увидим дальше.
Изготовление струбцины своими руками из металла
Для изготовления самодельной струбцины должна быть выполнена подготовка металлического швеллера. Его длинновой размер должен соответствовать максимальным толщинам стягиваемых изделий. Но для надежности стоит предусмотреть небольшой запас.
На продольных осевых линиях, проходящих на швеллере, следует выполнить отметки. Они будут указывать на расположение отверстий, в которые будут вставляться болты. На теле болтов следует выполнить крепление небольших кусков подобного швеллера. Осуществить это можно используя сварку. Кроме того, посредством сварки можно сделать прорезание отверстий с нужным диаметром.
Отверстиям под болты лучше всего придать форму капли. Такая конструкция позволит сделать посадочные гнезда с более плотным типом посадки. Отверстия должны быть похожими на замочные скважины.
После этого берем небольшую швеллерную пластину, чтобы выполнить приваривание к ней болта. Размер головки болта должен соответствовать тому, чтобы его можно было установить в гнездо без особых усилий. Предусмотрев все эти аспекты, подготовку необходимых упоров можно считать считаться законченой.
После этого необходимо использовать винт, имеющий большой диаметр. С одного его конца прикрепляется проушина, с другого — выполняется крепление длинного отрезка швеллера. Лучший вариант для осуществления креплений — сварка. Завершив данные манипуляции, можно полноценно использовать инструмент.
Применяем гибкую вставку
Нередко во время рабочего процесса возникает потребность выполнить стяжку деталей, имеющих большую поверхность. В таких случаях следует использовать гибкие вставки. Для их изготовление рекомендуется применять достаточно жесткие материалы, поверхность на которых будет обладать небольшим изгибом. К примеру, таким материалом является обычная металлическая пластина, имеющая толщину от 3 до 4 мм.
На концах такая вставка прижимается с двух сторон струбцинами к склеиваемой пластине. Она должна быть расположена таким образом, чтобы посредством ее поверхности можно было достичь равномерного прижима на всей плоскости обрабатываемых поверхностей.
Существуют и другие способы изготовления быстрозажимной струбцины своими руками. Но применение такого варианта отличается наибольшей универсальностью. Использовать такое приспособление можно при работе с габаритными изделиями, например, дверьми, столешницами и пр.
Процесс самостоятельного изготовления
Существует несколько вариантов изготовления этих приспособлений своими руками.

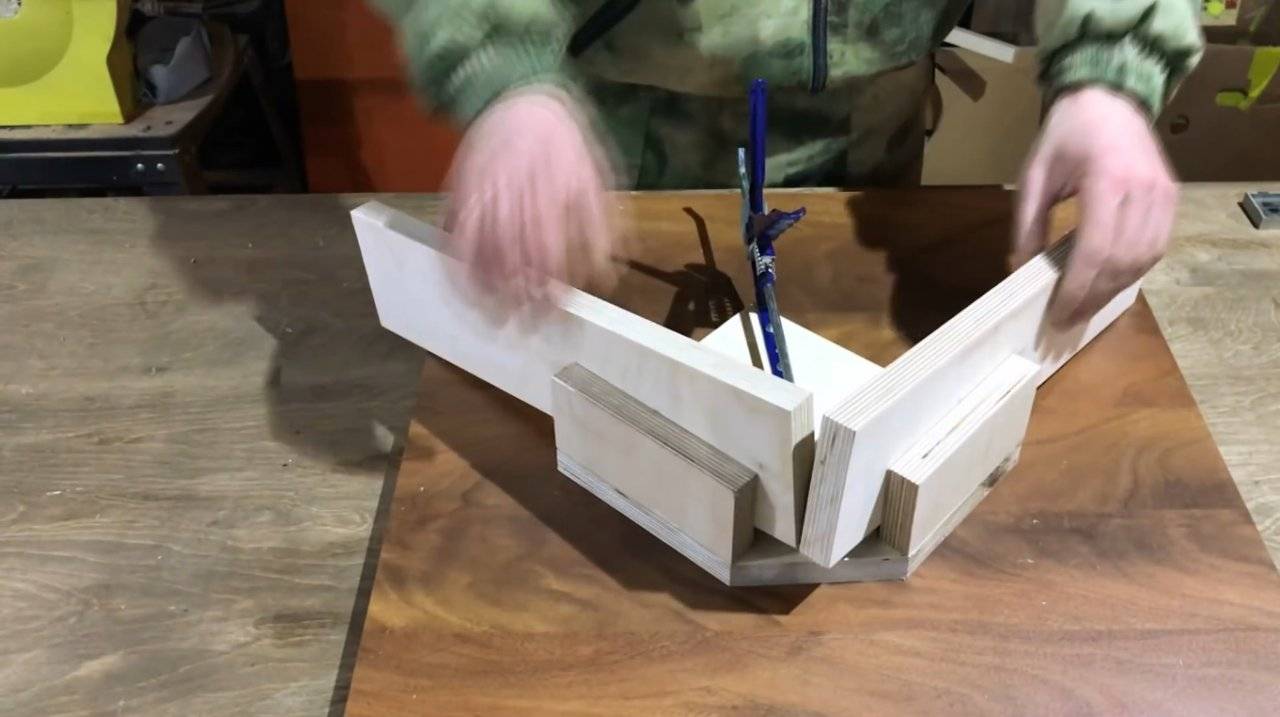

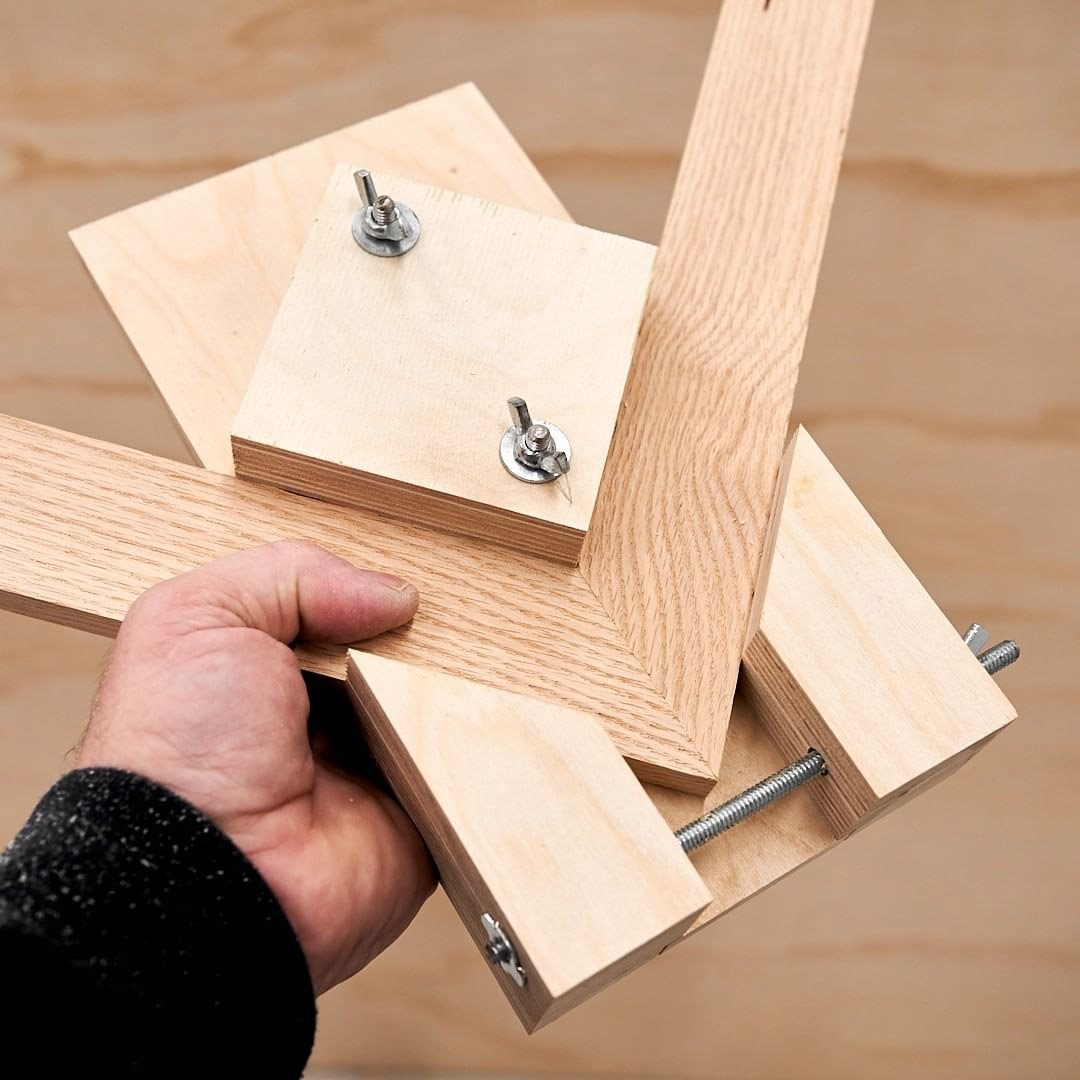

Угловая для сборки мебели
Те, кому доводилось самостоятельно собирать мебель, не раз ругались по ходу сборки из-за неудобств при соединении больших частей друг с другом. Особенно трудно это делать, если нет помощника. Таким помощником могут стать несложные мебельные тиски, точнее, несколько простейших зажимных устройств и прочный прямоугольный стол или столярный верстак, о изготовлении которого можно узнать из данной статьи.
На столе устанавливаются пазы для закрепления деталей собираемой мебели, а столярные струбцины служат фиксаторами. Есть очень много разных вариантов того, как сделать такие приспособления.
Столярная струбцина
Простейшая винтовой зажим изготавливается по принципу штангенциркуля. Для этого понадобится несколько брусков прочного дерева и небольшой лист фанеры. Для фиксации такого устройства в определённом положении используется винтовое приспособление с фиксирующим бруском на рейке этого нехитрого инструмента.
Для прижатия обрабатываемой детали к столу часто используют самозажимные струбцины. Принцип действия их очень прост. На верстаке такое приспособление фиксируется с помощью винтовой шпильки, а зажим производится специальным рычагом с закруглением на зажимном конце.
Такие инструменты очень удобно использовать для обработки большого количества деталей одной формы. Например, при фрезеровании или шлифовании, а также при сверлении и пилении.
https://youtube.com/watch?v=ayx-NSjjB8M
Для сварочных работ
Сегодня сварочный аппарат в гараже уже не редкость, а порой и необходимость. Для сварочных работ зажатие деталей под определённым углом порой бывает нужно, как воздух. Покупные инструменты часто подводят из-за недобросовестности их изготовителей, поэтому лучше сделать струбцину угловую для сварки самому.
Найдя нудный чертёж или сделав его самостоятельно, готовим нужный материал и инструменты. После этого приступаем к изготовлению по нехитрой схеме:
Изготовление основы. Стальные пластины и уголок такой же толщины свариваем по чертежам выбранного варианта. Главная задача — тщательно вымерять угол под 90 градусов для закрепления свариваемых деталей. Угол может быть и другим, если вы делаете инструмент для узконаправленной цели. Изготовление зажимного устройства. Для этого можно использовать гайки большого диаметра. Их закрепляем с помощью болта, чтобы можно было менять в случае срыва резьбы. Можно найти винтовые устройства с поломанных тисков или верстаков
Опять же важно проследить, чтобы зажимные лапки были под прямым углом или тем углом, на который рассчитано наше устройство. Сборка изделия и крепление
Когда основа и зажим готовы их соединяют в зависимости от конструкции изделия: сваркой или с помощью болтов и гаек. Здесь можно продумать вариант закрепления приспособления к неподвижной поверхности
Для этого можно просверлить в основании несколько отверстий для такого крепления
Здесь можно продумать вариант закрепления приспособления к неподвижной поверхности. Для этого можно просверлить в основании несколько отверстий для такого крепления.
Изготовление любого варианта требует немало усилий и стараний. Всё это окупится сторицей, когда очередная сварка или соединение двух реек под прямым углом пройдёт быстро и гладко. Ведь у вас будет надёжный помощник, который всегда рядом и готов исправно служить тому, кто его сделал своими руками.

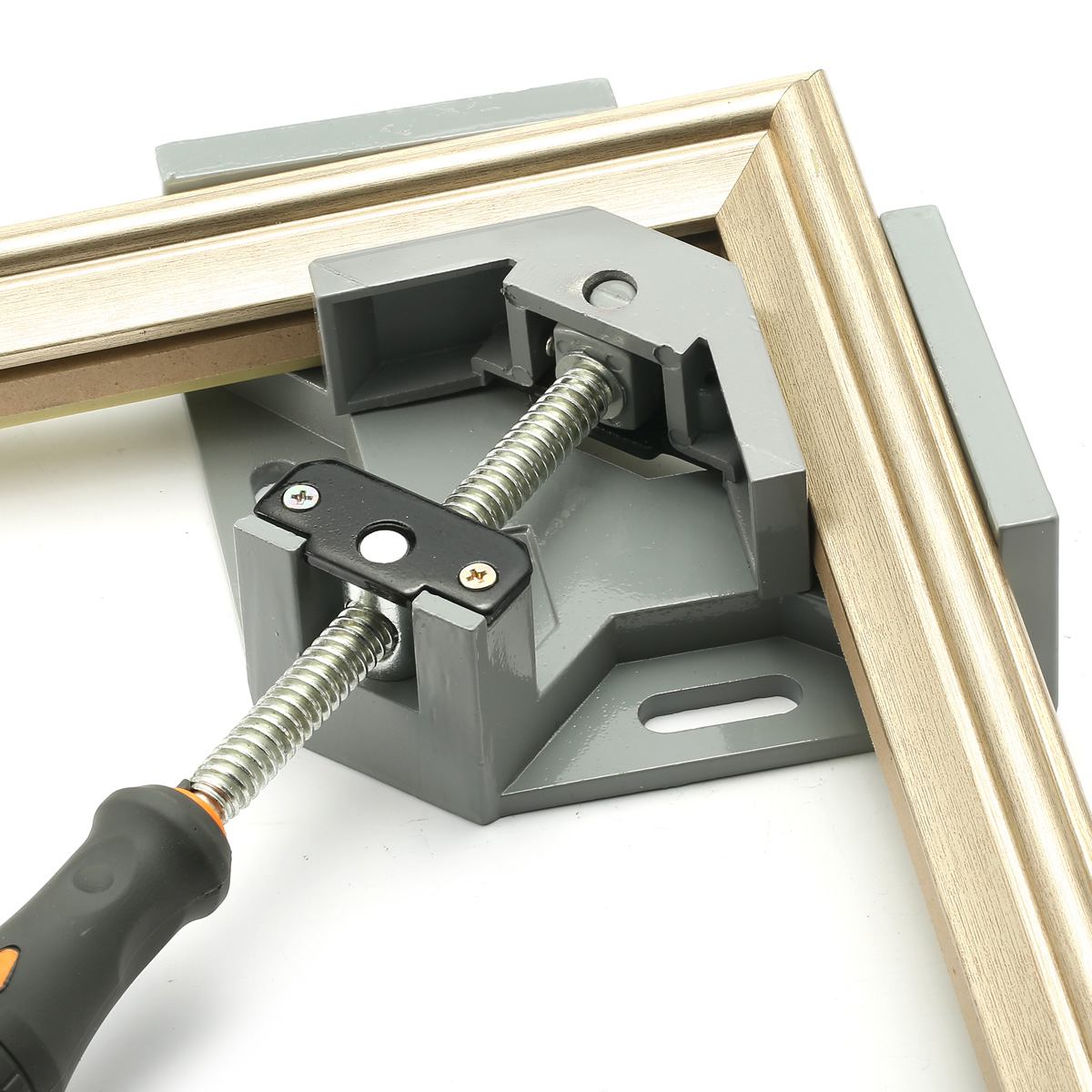

Устройство угловой струбцины для сварки
Струбцина – это своеобразные угловые тиски универсального применения, служащие для фиксации металлических заготовок перед сваркой в удобном положении под требуемым углом. В зависимости от способа закрепления детали могут применяться приспособления, отличающиеся конструкцией, формой и размерами.
Серийно выпускается множество моделей угловых струбцин, предназначенных для выполнения определенных работ. Например, для устройства трубопровода может одновременно использоваться несколько приспособлений, устанавливающих свариваемые элементы под углами 15, 30, 45 или 90 градусов. Без применения зажима точно установить детали затруднительно, особенно для работ, требующих высокой точности.
Конструкция угловых струбцин для сварки обладает следующими особенностями:
- Губки прижимных элементов имеют большую толщину, что позволяет увеличить жесткость соединения заготовок, исключить выгибание сварочного шва.
- Дополнительное использование зажимных винтов предотвращает спаивание участка угловой струбцины с резьбой при разбрызгивании расплавленного металла. Это способствует увеличению срока службы сварочного оборудования.
- При производстве электродной сварки под определенным углом применение зажима позволяет расширить рабочую зону.
Конструкция струбцины состоит из двух элементов:
- подвижной части с зажимным винтом, предназначенным для регулирования степени прижатия заготовок;
- рамы.
Передача усилия на зажимные плоскости, а от них – на фиксируемые детали осуществляется посредством Т-образных рукоятей. Выплавленные из чугуна скобы способны выдержать любые температуры, образуемые при выполнении сварки.
Выбирая угловую струбцину, в первую очередь следует ориентироваться на вид предполагаемых работ:
- приспособления G-образной формы больше подходят для крепления заготовок небольшой толщины;
- F-зажимы, оснащенные регулируемым прижимным механизмом, используются для обработки деталей внушительных размеров.
Угловые быстрозажимные струбцины могут устанавливаться в гаражах, небольших мастерских и цехах на рабочих столах и верстаках с ровной поверхностью.
