Углеродистая сталь обыкновенного качества

ПРИЛОЖЕНИЕ Б (рекомендуемое)

Требования к стали по международным стандартам ИСО 630-80 и ИСО 1052-82

Б.1 Химический состав стали по плавочному анализу ковшовой пробы должен соответствовать нормам, указанным в таблице Б.1.

Таблица Б.1

Марка стали	Категория качества	Толщина проката, мм	Массовая доля элементов, %, не более	Степень раскис- ления
			углерода	фосфора	серы	азота
Fe310	–	–	–	–	–	–
Fe360	А	–	0,20	0,060	0,050	–	–
	В	До 16Св. 16	0,180,20	0,0500,050	0,0500,050	0,0090,009	—
	С	—	0,170,17	0,0450,040	0,0450,040	0,009-	ЕСF
Fe430	А	–	0,24	0,060	0,050	–	–
	В	До 40	0,21	0,050	0,050	0,009	Е
		Св. 40	0,22	0,050	0,050	0,009	Е
	С	–	0,20	0,045	0,045	0,009	Е
		–	0,20	0,040	0,040	–	CF
Fe510	В	–	0,22	0,050	0,050	–	Е
	С	До 16	0,20	0,045	0,045	–	Е
		Св. 16	0,22	0,045	0,045	–	Е
		До 35	0,20	0,040	0,040	–	CF
		Св. 35	0,22	0,040	0,040	–	CF
Fe490	–	–	–	0,050	0,050	–	–
Fe590	–	–	–	0,050	0,050	–	–
Fe690	–	–	–	0,050	0,050	–	–
Примечания 1 Знак “-“ означает, что показатель не нормируется. 2 Е – спокойная сталь. 3 CF – мелкозернистая спокойная сталь. Рекомендуется массовая доля общего алюминия – не менее 0,02%.

Б.2 Сталь марок Fe490, Fe590, Fe690 изготовляют полуспокойной и спокойной.

Б.3 Для стали марок Fe310, Fe360, Fe430, Fe510 массовая доля марганца – не более 1,60 %, кремния – не более 0,55 %.

Б.4 Массовую долю азота определяют по требованию потребителя.

Для стали, раскисленной алюминием, допускается массовая доля азота до 0,015%.

Массовая доля азота в стали, выплавленной в электропечах, должна быть не более 0,012 %.

Б.5 Предельные отклонения по химическому составу в готовом прокате должны соответствовать приведенным в таблице Б.2.

Таблица Б.2

Элемент	Предельные отклонения в прокате из стали, %
	кипящей	полуспокойной и спокойной
Углерод	+0,050	+0,030
Марганец	–	+0,100
Кремний	–	+0,050
Фосфор	+0,015	+0,005
Сера	+0,015	+0,005
Азот	+0,002	+0,002

Текст документа сверен по:

М.: ИПК Издательство стандартов, 1997

Механические свойства

HB	KCU	y	d5	sT	sв
МПа	кДж / м2	%	%	МПа	МПа
Твердость по Роквеллу	Твердость по Бринеллю	Ударная вязкость	Относительное сужение	Относительное удлинение при разрыве	Предел текучести	Предел кратковременной прочности

Ku	s0,2	t-1	s-1
Коэффициент относительной обрабатываемости	Условный предел текучести с 0,2% допуском при нагружении на значение пластической деформации	Предел выносливости при кручении (симметричный цикл)	Предел выносливости при сжатии-растяжении (симметричный цикл)

N	число циклов деформаций/ напряжений, выдержанных объектом под нагрузкой до появления усталостного разрушения/ трещины

Стали углеродистые качественные конструкционные

Являются основным металлом для изготовления деталей машин (валов, шпинделей, осей, зубчатых колес, шпонок, муфт, фланцев, фрикционных дисков, винтов, гайек, упоров, тяг, цилиндров гидроприводов, эксцентриков, звездочек цепных передач и др.), которые при взаимодействии в работающей машине воспринимают и передают различные по величине нагрузки. Эти металлы хорошо обрабатываются давлением и резанием, льются и свариваются, подвергаются термической, термомеханической и химико-термической обработке.

Различные специальные виды обработки обеспечивают вязкость, упругость и твердость сталей, позволяют делать из них детали, вязкие в сердцевине и твердые снаружи, что резко увеличивает их износостойкость и надежность. Из углеродистых качественных конструкционных сталей производят прокат, поковки, калиброванную сталь, сталь серебрянку, сортовую сталь, штамповки и слитки.

Таблица 3. Основные свойства стали углеродистой качественной конструкционной

Марка	Механические свойства	Физические свойства	Технологические свойства
σт	σв	δ, %	ан Дж/см2	НВ	γ, г/см3	λ, Вт/(м ·°С)	α·106 ,1/°С	обрабаты- ваемость резанием	сварива- емость	интервал температур ковки,°С	пластичность при холодной обработке	*горяче- катаная **отож- женная
МПа
08	196	324	33	—	126	7,83	811	11,6	В	ВВ	800-1300	ВВ	*
10	206	321	31	—	140	7,83	811	11,6	В	ВВ	800-1300	ВВ	*
15	225	373	27	—	145	7,82	770	11,9	В	ВВ	800-1250	ВВ	*
20	245	412	25	—	159	7,82	770	11,1	В	ВВ	800-1280	В	*
25	274	451	23	88	166	7,82	732	11,1	В	ВВ	800-1280	В	*
30	294	490	21	78	175	7,817	732	12,6	В	В	800-1250	В	*
35	314	529	20	69	203	7,817	732	11,09	В	В	800-1250	В	*
40	321	568	19	59	183	7,815	596	12,4	В	У	800-1250	У	**
45	363	598	16	49	193	7,814	680	11,649	В	У	800-1250	У	**
50	373	627	14	38	203	7,811	680	12,0	У	У	800-1250	У	**
55	382	647	13	—	212	7,82	680	11,0	У	Н	800-1250	Н	**
60	402	676	12	—	224	7,80	680	11,1	У	Н	800-1240	Н	**
Примечание. Н — низкая, У — удовлетворительная, В — высокая, ВВ — весьма высокая.

Качественные конструкционные стали обладают более высокими механическими свойствами (ГОСТ 1050-88), чем стали обыкновенного качества, за счет меньшего содержания в них фосфора, серы и неметаллических включений. По видам обработки их делят на горячекатаную, кованую, калиброванную и серебрянку (со специальной отделкой поверхности).

Обозначение марки стали составляют из слова «Сталь» и двузначной цифры, которая указывает на среднее содержание углерода в сотых долях процента. Например, Сталь 25 содержит 0,25% углерода (допустимое количество углерода — 0,220,30 %), Сталь 60-0,60 % (допустимое количество -0,57-0,65%). Степень раскисления в марках спокойных сталей не отражается, а в марках полуспокойных и кипящих сталей, как и сталей обыкновенного качества, обозначается буквами «пс» и «кп» соответственно. В качественных конструкционных сталях всех марок допускается содержание серы не более 0,040% и фосфора — не более 0,035%.

Основные свойства углеродистой качественной конструкционной стали приведены в табл. 3, основное назначение — в табл. 4. Цвета маркировки приведены в табл. 5.

Таблица 4. Стали углеродистые качественные конструкционные, их основное назначение

Марка стали	Основное назначение
Сталь 08кп, 10	Детали, изготовляемые холодной штамповкой и холодной высадкой, трубки, прокладки, крепеж, колпачки. Цементируемые и цианируемые детали, не требующие высокой прочности сердцевины (втулки, валики, упоры, копиры, зубчатые колеса, фрикционные диски)
Сталь 15, 20	Малонагруженные детали (валики, пальцы, упоры, копиры, оси, шестерни). Тонкие детали, работающие на истирание, рычаги, крюки, траверсы, вкладыши, болты, стяжки и др.
Сталь 30, 35	Детали, испытывающие небольшие напряжения (оси, шпиндели, звездочки, тяги, траверсы, рычаги, диски, валы)
Сталь 40, 45	Детали, от которых требуется повышенная прочность (коленчатые валы, шатуны, зубчатые венцы, распределительные валы, маховики, зубчатые колеса, шпильки, храповики, плунжеры, шпиндели, фрикционные диски, оси, муфты, зубчатые рейки, прокатные валики и др.)
Сталь 50, 55	Зубчатые колеса, прокатные валики, штоки, бандажи, валы, эксцентрики, малонагруженные пружины и рессоры и др. Применяют после закалки с высоким отпуском и в нормализованном состоянии
Сталь 60	Детали с высокими прочностными и упругими свойствами (прокатные валки, эксцентрики, шпиндели, пружинные кольца, пружины и диски сцепления, пружины амортизаторов). Применяют после закалки или после нормализации (крупные детали)

Таблица 5. Цвета маркировки стали углеродистой качественной

Группа	Цвет краски
Сталь 08, 10, 15, 20	Белый
Сталь 25, 30, 35, 40	Белый и желтый
Сталь 45, 50, 55, 60	Белый и коричневый

Сортамент

Стали марки Ст3 содержат углерод в количестве 0,14-0,22. Такой металлопрокат изготавливается 2 способами: горячим (нагрев до 1100 °С) или холодным. Преимущество горячей прокатки — отсутствие напряжений в структуре за счет отпуска с прокатного нагрева. Во время охлаждения естественным образом происходит снятие наклепов, полученных при пластической деформации. Холодная прокатка используется для получения изделий толщиной или диаметром менее 4 мм (из-за образования окалины во время нагрева).

Сталь листовая горячекатаная марки Ст3 (ГОСТ 19903-2005) предназначена для изготовления сварных труб и корпусных изделий. Хорошая обрабатываемость резанием и соединением всеми видами сварки позволяет изготавливать изделия любых форм и размеров.

Марка стали С255 — аналог Ст3. Из нее изготавливают горячекатаным методом тяжелонагруженные изделия: балки, разносторонние уголки, двутавры, рельсы.

Арматуру гладкоствольную или периодического профиля, 2-4 класса прочности, прокатывают из СТ3сп с максимальным процентным соотношением хим. элементов для этой марки: содержанием углерода в 18-22 %, марганца – 50-58 %, кремния – 18-20 %.

Если сталь листовая горячекатаная марки Ст3 проходит дополнительное волочение, ее прочность очень возрастает.

Разновидности сплава Ст3

Спокойная сталь раскисляется с использованием марганца, кремния и алюминия. Это дорогой и высококачественный материал. За счёт однородной структуры спокойный металл пластичнее и коррозионно устойчивее. Применяется для изготовления несущих ответственных конструкций, узлов машин, механизмов, которые работают при отрицательных температурах и динамических нагрузках.

Полуспокойная сталь раскисляется марганцем и алюминием. Показатели прочности и пластичности у этого материала близки к спокойной стали, но уступают ей. Применяется при возведении несущих металлоконструкций, где требования к прочностным показателям ниже, чем у конструкций из спокойного металла. Преимуществом этого сплава – его стоимость дешевле.

Кипящая сталь самая дешёвая, раскисляется только марганцем. При заливке этого расплава в слябы происходит активное кипение – выделяются содержащиеся в сплаве газы. В разных частях слитка может иметь неоднородные свойства. Кипящая металл хрупкий, плохо сваривается и подвержена коррозии. Применяется для изготовления конструкций, к которым не предъявляются высокие требования.

Основные характеристики

В зависимости от основного своего назначения углеродистые стали делятся на инструментальные и конструкционные, легирующих элементов в их составе практически нет. От обыкновенных стальных сплавов они отличаются еще и тем, что имеют в составе значительно меньше базовых примесей: марганца, магния, кремния. Содержание главного элемента — углерода — варьируется в довольно широких пределах. В составе высокоуглеродистой стали содержится 0,6−2% C, среднеуглеродистой — 0,3−0,6%, низкоуглеродистой — до 0,25%.

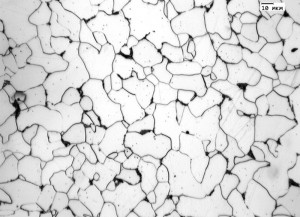

Основной элемент определяет свойства и структуру. Во внутренней структуре сплавов с менее чем 0,8% C (сталь доэвтектоидная) — преимущественно перлит и феррит, а при увеличении концентрации главного элемента формируется вторичный цементит.

Представленные стали с преобладанием ферритной структурой высоко пластичны и имеют низкую прочность. Если в структуре преобладает цементит, металл характеризуется высокой прочностью, однако и большой хрупкостью. При повышении содержания C до 0,8−1% растет прочность и твердость, но сильно ухудшается вязкость и пластичность.

Количественное содержание углерода сказывается на технологических характеристиках, в частности, на свариваемости, легкости обработки резанием и давлением.

• Из низкоуглеродистых сталей изготавливают детали и конструкции, не предназначенные для значительных нагрузок.
• Характеристики среднеуглеродистых сталей делают их основным конструкционным материалом, который используется в производстве конструкций и деталей для транспортного и общего машиностроения.
• Высокоуглеродистые сплавы оптимальны для изготовления деталей, которые должны иметь повышенную износостойкость, в производстве измерительного и ударно-штампового инструмента.

Металл, как и иные стальные сплавы, в составе содержат примеси:

• кремний;
• фосфор;
• марганец;
• азот;
• серу;
• водород;
• кислород.

Кремний и марганец — это полезные примеси, которые вводятся в состав на стадии выплавки для раскисления. Фосфор и сера — вредные примеси, ухудшающие качественные характеристики сплава.

Считается, что легирование и углеродистые виды несовместимы, тем не менее с целью улучшения их технологических и физико-механических характеристик может выполняться микролегирование с помощью добавления различных добавок:

• бора;
• титана;
• циркония;
• редкоземельных элементов.

С их помощью не удастся превратить металл в нержавейку, но значительно улучшить свойства получится.

Сталь углеродистая обыкновенного качества

Подробности Категория: Справочные таблицы

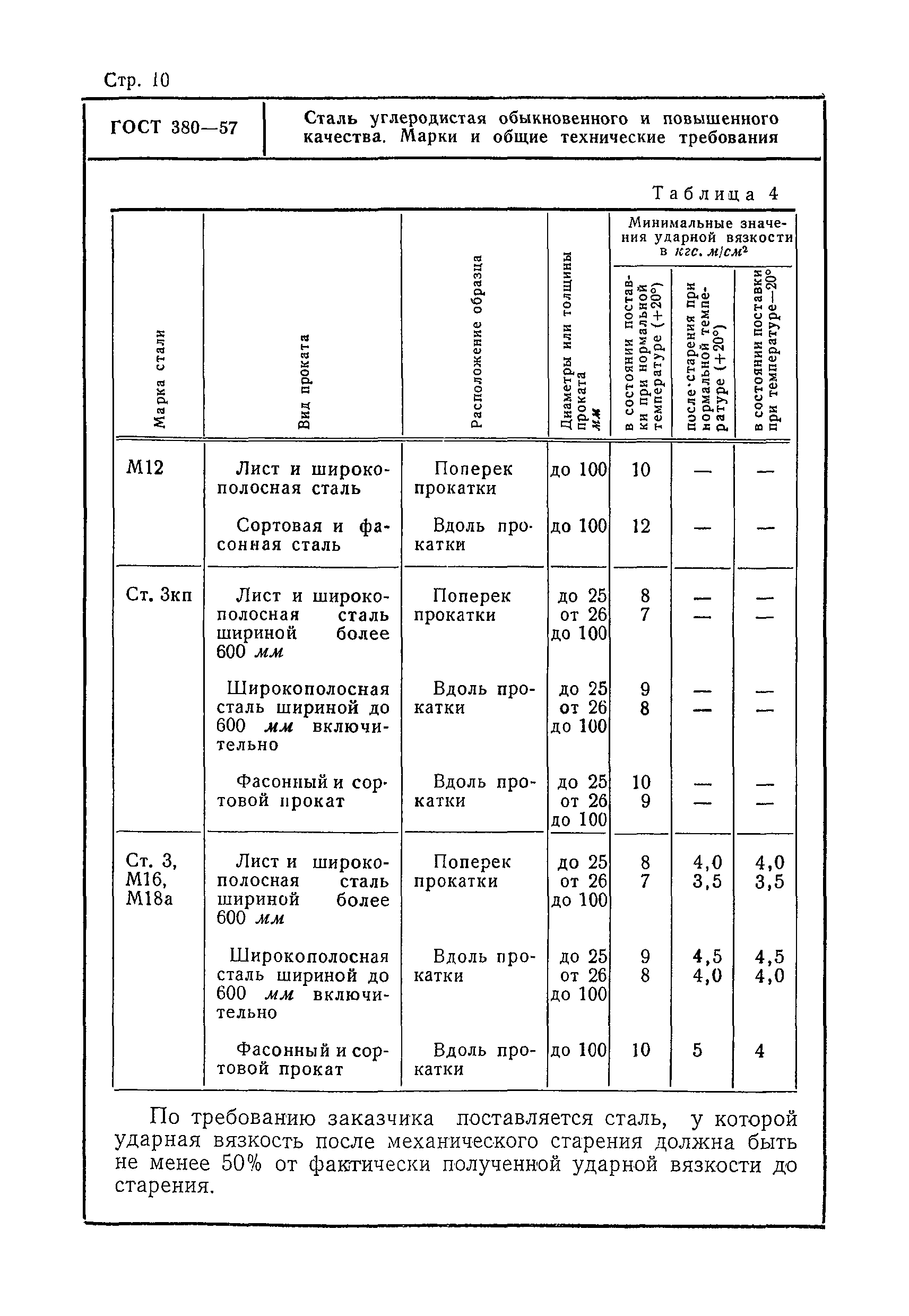

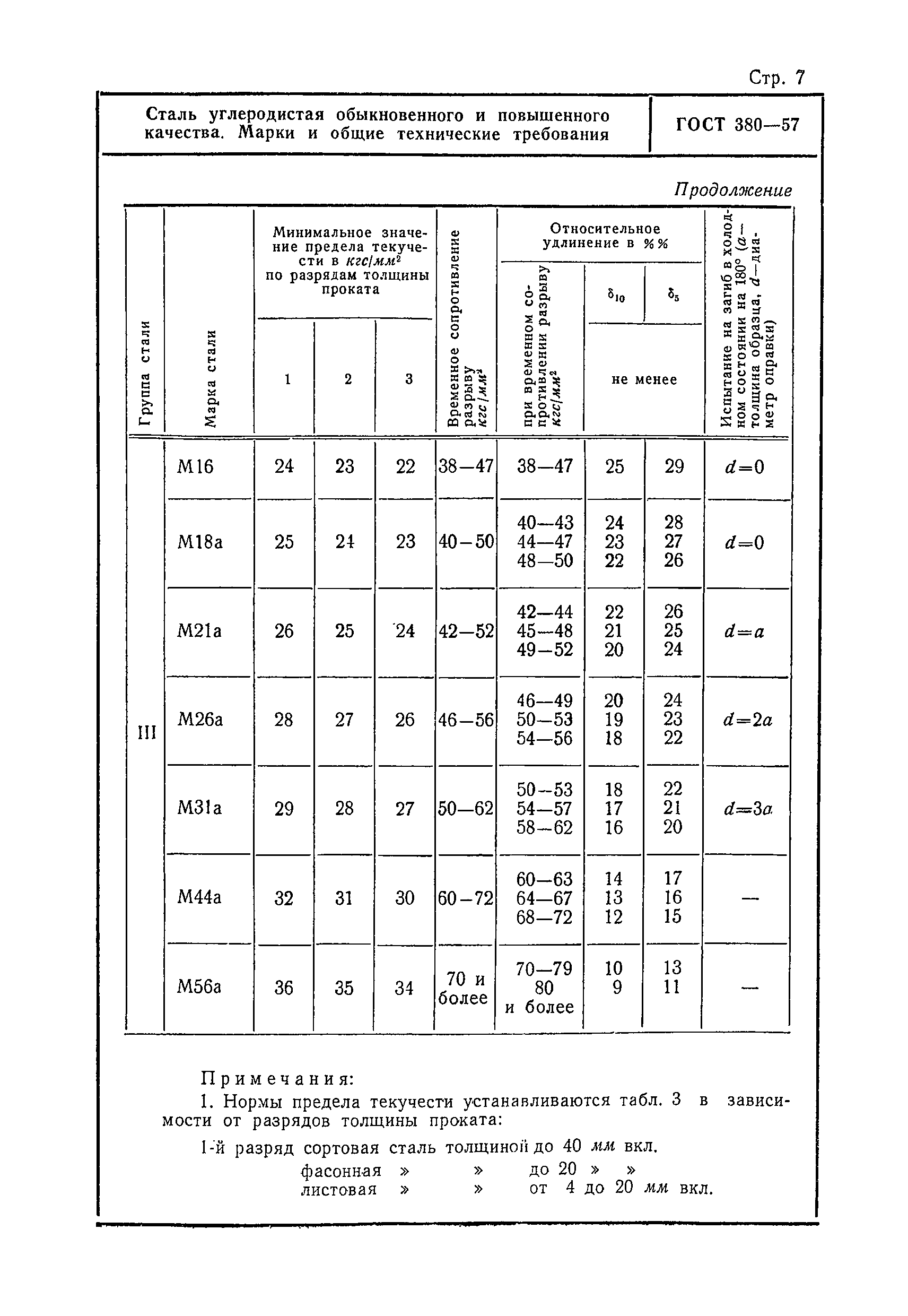

ГОСТ 380-94 распространяется на углеродистую сталь обыкновенного качества, предназначенную для изготовления горячекатаного проката: сортового, фасонного, толсто-, тонколистового, широкополосного и холоднокатаного тонколистового, а также слитков, блюмов, слябов, сутунки, катаных и литых заготовок, труб, поковок и штамповок, ленты, проволоки, метизов и др.

Марки стали

. Углеродистую сталь обыкновенного качества изготовляют следующих марок: Ст0, Ст1кп, Ст1пс, Ст1сп, Ст2кп, Ст2пс, Ст2сп, СтЗкп, СтЗпс, СтЗсп, СтЗГпс, СтЗГсп, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Ст5сп, Ст6пс, Стбсп.

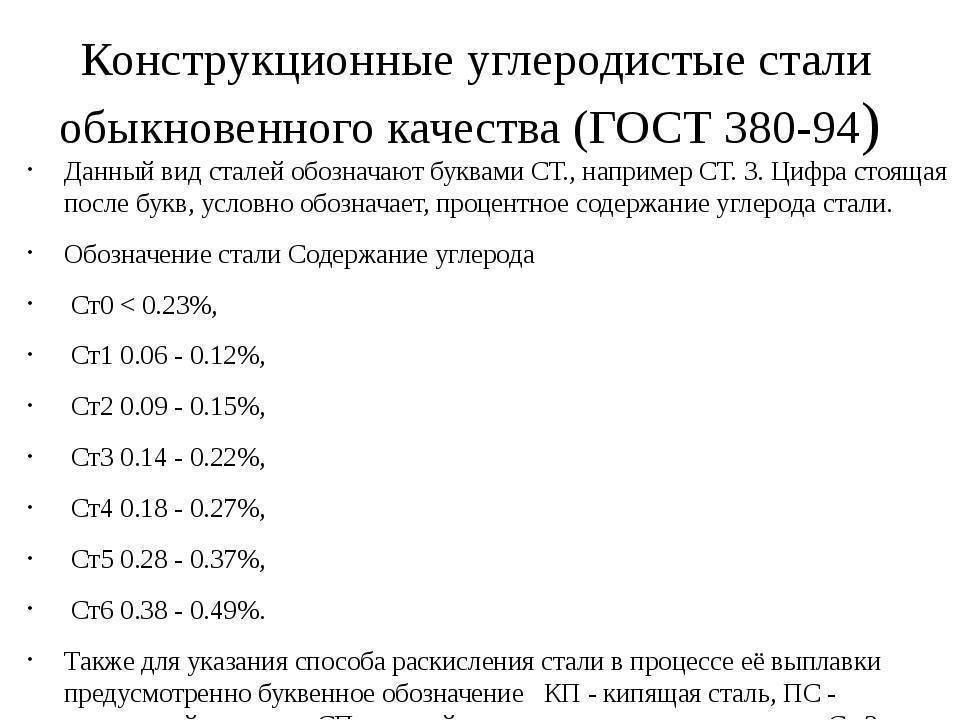

Буквы Ст обозначают «Сталь», цифры — условный номер марки в зависимости от химического состава, буквы «кп», ”пс», «сп” — степень раскисления («кп” — кипящая, «пс» — полуспокойная, «сп» — спокойная).

ГОСТ 380-94 соответствует международным стандартам ИСО 630-80 и ИСО 1052-82 в части требований к химическому составу стали.

Сопоставление марок стали типа «Ст» и типа «Fe» по ИСО 630-80 и ИСО 1052-82 приведено в табл. 1.1. Сопоставление марок стали типа «Ст» (ГОСТ 380-94) и «Fe» (ИСО 630-80 и ИСО 1052-82)

Марки стали типов
«Ст»	«Fe»
Ст0	Fe 310-0
Ст1кп	—
Ст1пс	—
Ст1сп	—
Ст2кп	—
Ст2пс	—
Ст2сп	—
Ст3кп	Fe 360-A
Ст3пс	Fe 360-B
Ст3Гпс	Fe 360-B
Ст3сп	Fe 360-C
Ст3Гсп	Fe 360-C
Fe 360-D
Ст4кп	Fe 430-A
Ст4пс	Fe 430-B
Ст4сп	Fe 430-C
—	Fe 430-D
Ст5пс	Fe 510-B, Fe 490
Ст5Гпс	Fe 510-B, Fe 490
Ст5сп	Fe 510-C, Fe 490
Ст6пс	Fe 590
Ст6сп	Fe 590
—	Fe 690

Марки зарубежных аналогов углеродистой стали обыкновенного качества, определенные по совпадению значений или интервалов содержания основных элементов (С, Si, Mn, Р и S), приведены в табл. 2, а определенные из сопоставления временного сопротивления разрыву σв и предела текучести σт (при этом разброс значений σв и σт в пределах ±50 МПа) — в табл. 3.2. Марки зарубежных углеродистых сталей обыкновенного качества, близких по химическому составу отечественным сталям

Россия ГОСТ	США (ASTM)	Германия (DIN)	Япония (JIS)
Ст2сп	—	RSt34-2	—
Ст3Гпс, Ст5Гпс	A572/42	St52-3И	SM41B
Ст3Гпс	A131/B, A573/58	—	SM41B

3. Марки зарубежных углеродистых сталей обыкновенного качества, соответсвующих отечественным по механическим свойствам

Россия ГОСТ	США (ASTM)	Германия (DIN)	Япония (JIS)
Ст2кп	—	Ust34-2	SS34
Ст2пс
Ст3сп	A283/C	RSt37-2	—
Ст3кп	A283/C	USt37-2	—
Ст3пс
Ст3Гпс	A572/42	—	SM41B
Ст3Гсп	A131/B	—	SM41B
Ст4сп	A283/D	RSt42-2	SS41
Ст4сп	A131/A	St44-2	SM41A
Ст5сп	—	St50-2	SS50
Ст6сп	—	St60-2	—

Химические составы сталей углеродистых обыкновенного качества по ГОСТ 380-94, стандартам ИСО и национальным зарубежным стандартам приведены в табл. 4—6. 4. Химический состав углеродистой стали обыкновенного качества по ГОСТ 380-94

Марка стали	Массовая доля элементов, %
С	Mn	Si
Ст0	≤0,23	—	—
Ст1кп	0,06-0,12	0,25-0,50	≤0,05
Ст1пс	0,05-0,15
Ст1сп	0,15-0,30
Ст2кп	0,09-0,15	≤0,05
Ст2пс	0,05-0,15
Ст2сп	0,15-0,30
Ст3кп	0,14-0,22	0,30-0,60	≤0,05
Ст3пс	0,05-0,15
Ст3сп	0,40-0,65	0,15-0,30
Ст3Гпс	≤0,15
Ст3Гсп	0,14-0,20	0,80-1,10	0,15-0,30
Ст4кп	0,18-0,27	0,40-0,70	≤0,05
Ст4пс	0,05-0,15
Ст4сп	0,15-0,30
Ст5пс	0,05-0,15
Ст5сп	0,28-0,37	0,50-0,80	0,15-0,30
Ст5Гпс	0,22-0,30	0,80-1,20	≤0,15
Ст6пс	0,05-0,15
Ст6сп	0,38-0,49	0,50-0,80	0,15-0,30

5. Химический состав стали марок «Fe» по международным стандартам ИСО 630-80 и ИСО 1052-82

Марка стали	Категория качества	Толщина проката, мм	Массовая доля элементов, %, не более	Степень раскисления
С	Mn	Si	P	S	N
Fe310	—	—	1,6	0,55	—	—	—	—
Fe360	A	—	0,20	1,6	0,55	0,060	0,050	—	—
B	До 16	0,18	0,050	0,050	0,009	—
Св. 16	0,20	0,050	0,050	0,009	—
C	—	0,17	0,045	0,045	0,009	E
—	0,17	0,040	0,040	—	CF
Fe430	A	—	0,24	1,6	0,55	0,060	0,050	—	—
B	До 40	0,21	0,050	0,050	0,009	E
Св. 40	0,22	0,050	0,050	0,009	E
C	—	0,20	0,045	0,045	0,009	E
—	0,20	0,040	0,040	—	CF
Fe510	B	—	0,22	1,6	0,55	0,050	0,050	—	E
C	До 16	0,20	0,045	0,045	—	E
Св. 16	0,22	0,045	0,045	—	E
До 35	0,20	0,040	0,040	—	CF
Св. 35	0,22	0,040	0,040	—	CF
Fe490	—	—	—	—	—	0,050	0,050	—	—
Fe590	—	—	—	—	—	0,050	0,050	—	—
Fe690	—	—	—	—	—	0,050	0,050	—	—
Примечания: 1. Знак «-» означает, что показатель не нормируется; 2. Е — спокойная сталь: 3. CF — мелкозернистая спокойная сталь. Рекомендуемая массовая доля общего алюминия не менее 0,02 %.

6. Химический состав зарубежных аналогов углеродистых сталей по национальным стандартам

Страна, стандарт	Марка стали	Массовая доля элементов, %
C	Si	Mn	P	S	Прочие
Германия
DIN 17100	RSt34-2	0,15	0,03-0,30	0,20-0,30	0,05	0,05	0,007N
St52-3И	0,22	0,35	1,60	0,04	0,04	0,009N
США
ASTM A572	Grade 42	0,21	0,40	0,05-1,35	0,04	0,05	—
ASTM A131	Grade B	0,21	0,35	0,8-1,1	0,04	0,04	—
ASTM A573	Grade 58	0,23	0,10-0,35	0,6-0,9	0,04	0,05	—
Япония
JIS G3106	SM41B	0,22	0,35	0,6-1,2	0,04	0,04	—

4 Контроль качества обыкновенных и углеродистых сталей, их маркировка по ГОСТ

Исследования химического состава готовой продукции выполняются по далее указанным Государственным стандартам:

• 28033;
• 22536 (0–11);
• 17745;
• 27809;
• 18895;
• 12359.

Разрешено применять и иные методы, коими располагают метпредприятия. Но такие методы обязаны обеспечивать заданную точность анализа и осуществляться в утвержденном на комбинате порядке.

Важно! Пробы для исследования на соответствие продукции требуемому химическому составу отбираются строго по положениям, изложенным в стандарте 7565. Еще один важный момент

Массовые части меди, хрома, азота, мышьяка и никеля в обыкновенных углеродистых сплавах можно не определять в тех случаях, когда производитель гарантирует их соответствие принятым нормам

Еще один важный момент. Массовые части меди, хрома, азота, мышьяка и никеля в обыкновенных углеродистых сплавах можно не определять в тех случаях, когда производитель гарантирует их соответствие принятым нормам.

ГОСТ 380 требует, чтобы отгрузка стали потребителю производилась по стандарту 7566. Кроме того, углеродистая сталь обязательно маркируется разными цветами (используется несмываемая краска):

Применение Ст3

Из спокойной стали производят: лист, уголок, швеллер, арматуру, двутавровую балку и другой металлопрокат, который используют для изготовления:

• трубопроводной арматуры, труб, фасонных изделий;
• мостовых кранов, несущих железнодорожных металлоконструкций, каркасов зданий, внутрицеховых металлоконструкций, железнодорожных и автомобильных мостов;
• ёмкостей для хранения воды и нефтепродуктов, железнодорожных вагонов, цистерн для перевозки нефтепродуктов;
• кузовов автомобилей, корпусов судов;
• других ответственные конструкции, применяемых во всех отраслях промышленности, работающих при низких температурах окружающего воздуха, в условиях динамических знакопеременных нагрузок.

Полуспокойная сталь используется для тех же металлоконструкций и деталей, что и спокойная, но при условии, что эти изделия не будут работать при температурах ниже -10 0С.

Кипящая сталь. Применяется для малонагруженных, второстепенных, ненагруженных металлоконструкций, которые работают при постоянных нагрузках. Из неё изготавливают заборы, заземление, кронштейны, листовую обшивку, другие элементы зданий и металлоконструкций.

Общие сведения

Углеродистая сталь обыкновенного качества общего назначения – это широко используемый материал в отраслях машиностроения, строительства и народного хозяйства. Из нее изготавливаются изделия:

• Методом горячего и холодного прокатывания:
  1. сортовой прокат;
  2. фасонный прокат;
  3. листовая продукция:
     • тонколистовая;
     • толстолистовая;
     • широкополосная;
     • ленты;
  4. проволока;
  5. метизы;

• Методом обжима на прокатных станах:
  1. блюм;
  2. сляб;
  3. сутунка и прочие;

• Методом ковки;
• Методом объемной штамповки;
• Методом отливки:
• Методом непрерывного литья.

 Выпуск углеродистых сплавов общего назначения производится, соответствуя трем группам: А, Б, В.

1. Сплавы группы А. Продукция данной группы соответствует принятым механическим качествам. Марки сталей: от Ст0 до Ст6. Для данной группы характерен нерегламентированный химический состав сплава
2. Сплавы группы Б. Продукция соответствует заданному составу химических элементов. Марки сталей: от БСт0 до БСт6. Для данной группы сплавов механические характеристики второстепенны, но количество химических элементов известно с точностью до трех знаков после запятой.
3. Группа В. Продукция соответствует заданным механическим качествам и составу химических элементов. Данная группа сплавов обладает характеристиками присущими первым двум группам.

Стали конструкционные обыкновенного качества производятся шести категорий. Категорийность которых зависит от способа и степени раскисления. Раскисление, как процесс, способствующий выведению из расплава кислорода, влияет на механические свойства металла. Различают три способа разливки металла: сплав кипящий – «кп», сплав полуспокойный – «пс», сплав спокойный – «сп». Распределение сплавов от заданных свойств представлено в таблице.

Группа	Соответствие заданным свойствам поставляемой продукции	Наименования и маркировка	Категории
А	Механические свойства	Ст0; Ст1кп, пс, сп; Ст2кп, пс, сп; Ст3кп, пс, сп; Ст4кп, пс, сп; Ст5кп, пс, сп; Ст6кп, пс, сп;	1-2-3
Б	Химический состав	БСт0; БСт1кп, пс, сп; БСт2кп, пс, сп; БСт3кп, пс, сп; БСт4кп, пс, сп; БСт5кп, пс, сп; БСт6кп, пс, сп;	1-2
В	Механотехнологические свойства + химический состав	ВСт1кп, пс, сп; ВСт2кп, пс, сп; ВСт3кп, пс, сп; ВСт4кп, пс, сп; ВСт5кп, пс, сп; ВСт6кп, пс, сп;	1-2-3-4-5-6
