Учимся делать измерения разными видами микрометров

Клупп. Виды и устройство. Нарезка резьбы и особенности. Применение

Клупп – этот инструмент, предназначенный для нарезания наружной резьбы. Он активно применяется при строительстве и ремонте водопровода, газопровода и систем отопления.

Чем клупп отличается от плашки

Фактически данные инструменты применяются для выполнения одной и той же задачи. При этом они имеют конструктивные отличия. Так плашка, также известная как лерка, представляет собой цельнометаллическую шайбу с центральным отверстием, в котором сформирована гребенка лезвий и стружкоотводные каналы. Фактически инструмент полностью сделан из высококачественной твердой стали, стоимость которой довольно высока, что удорожает плашку и делает ее недоступной для частного потребителя.

Устройство клуппа внешне выглядит более сложным, но применяемое в нем конструктивное решение позволяет удешевить инструмент. Он состоит из круглой металлической рамки, сделанной в виде трубки. Она отлита из дешевого, но прочного металла. В ней закрепляются 4 съемных резца. При их изготовлении применяются небольшие количества твердой инструментальной стали, благодаря чему в конечном счете несмотря на конструктивные усложнения, цена клуппа намного ниже чем плашки. Это позволяет его покупать при необходимости выполнить разовые работы при домашнем ремонте.

У клуппа применяется широкий держатель с направляющей трубкой, поэтому при его использовании минимизируется вероятность перекоса нарезаемой резьбы. Также отличительной особенностью является строение гребенки лезвий. Резцы сделаны таким образом, что первые делают неглубокую резьбу. Они подготавливают черновую дорожку. По ней уже скользят более высокие лезвия, вырезая полноценную резьбу, которой можно пользоваться.

Популярные размеры

Клупп производится в различных размерах, но в быту при работе с трубами, которые можно встретить, обычно используется:

Подавляющее большинство трубопроводов, которые проходят прямо через квартиры и дома, состоят из труб с диаметром 1/2″ и 3/4″. По этой причине самыми покупаемыми и востребованными являются клуппы в этом размере.

Типы инструмента

Клупп это весьма востребованный инструмент, который применяется профессионально, а также при разовом выполнении ремонта труб. По этой причине производители пытаются выделить свой ассортимент, разработали различные способы совершенствования базовой конструкции.

В связи с этим на рынке предлагаются две основные категории:
Ручной клупп

Клуппы данного типа относятся к более низкой ценовой категории. Их особенность заключается в том, что для обеспечения нарезания резьбы применяется мускульная сила. Такой инструмент представляет собой трубку держатель, в который закрепляется 4 резца. Они поджаты пластиной в виде шайбы и удерживаются винтами. По мере изнашивания старые резцы можно снять и поставить на их место новые.

Самый дешевый ассортимент ручного инструмента представляет собой только держатель с резцами. Такие клуппы покупаются чаще всего при необходимости выполнения разовых работ. Дело в том, что у них нет рукоятки, за которую можно крутить. Ее успешно заменяет трубный ключ. Естественно, что в этом случае увеличится вероятность нарезать резьбу с перекосом, но если требуется сделать всего несколько соединений и без спешки, то при должной аккуратности подобных дефектов вполне можно избежать.

Дороже стоят комплекты с трещоткой. Работать с ними гораздо удобнее, поэтому их выбирают в том случае, когда нарезка резьбы осуществляется профессионально и требуется готовить десятки соединений за рабочую смену. Трещотка позволяет не переставлять рукоять, как в случае с ключом, а просто возвратно-поступательными движениями осуществлять накручивание клуппа.

Также в продаже можно встретить регулируемый клупп, дистанция между резцами которого может настраиваться. Это универсальный инструмент. Им можно изготовить резьбу на трубах различного диаметра. Подавляющее большинство такого ассортимента представлено изделиями из Китая, поэтому точность регулировки, а также качество сборки порой находится на низком уровне. В ассортименте специализированных магазинов имеется и на порядок более качественный немецкий инструмент.

Описание прибора

Необходимость в приборе для особо точных измерений появилась в 15-16 веках с развитием огнестрельного оружия и артиллерии. Необходимость особо точного изготовления стволов аркебуз и пушек требовало специальных устройств. Первые подобные измерительные приборы появились в середине 16 века (их активно использовали для прицельных приспособлений артиллерии, а в 18 веке прицелы и орудия были доведены до совершенства русским инженером, генералом и ученым Шуваловым), а первый микрометр, который выглядел аналогично современным, появился в конце первой половины 19 века. В далеком 1848 году французский инженер Жан Луи Пальмер запатентовал первый микрометр.

Зубомерный микрометр используется для определения длин общей нормали у колес зубчатых.

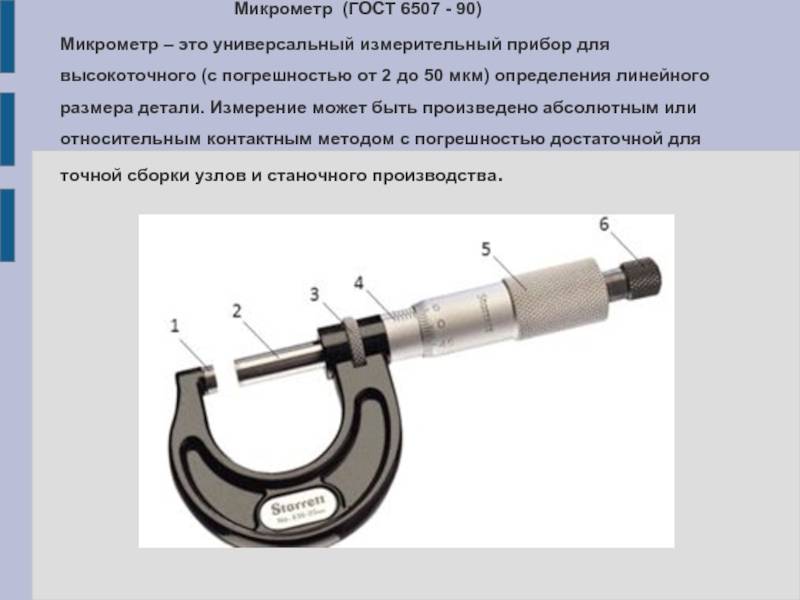

Микрометр – прибор для измерений с высокой точностью. Используется во всех отраслях производства, на участках, где требуется особая точность измерений. Погрешность микрометра достаточно мала и составляет от 1 до 8 мкм (микрометров). Название прибора произошло от точности его измерения, поскольку 1 микрометр – это одна тысячная миллиметра. Существуют микрометры и с большой долей погрешности, но они используются, в основном, для обучения студентов и школьников в школах с техническим уклоном.

На сегодняшний день есть несколько видов микрометров и несколько способов измерений. Несмотря на свой почтенный возраст и различные виды конструкция прибора остается практически неизменной.

Большинство микрометров состоят из болта и гайки. Микрометр имеет зажим для детали, который имеет пятку (неподвижный упор) и винт микрометрический (подвижный упор), который вращается в специальной втулке. Втулка вращается на специальной ручке (иногда ее называют стеблем), на которой нанесена шкала деления. Практически все приборы имеют специальные накладки на рукояти, чтобы движения рук не влияли на точность измерения. Усилие при вращении рукояти обеспечивает трещетка.

Более точные приборы имеют размеченную шкалу со стрелкой, а самые точные электронные – электронное табло. О типах микрометрах и из достоинствах и недостатках речь пойдет ниже.

Пошаговая инструкция по использованию микрометра

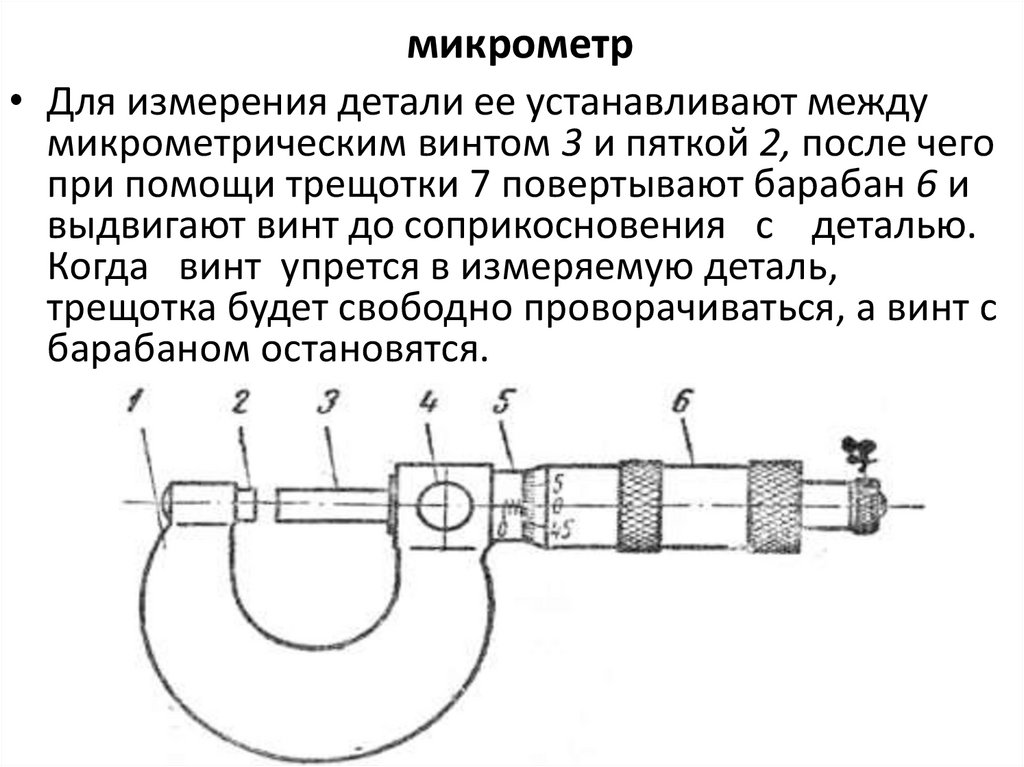

Процесс измерения сводится к вращению барабана до соприкосновения пятки и плоской измерительной поверхности винта с габаритами предмета.

Чтобы не оставить без внимания ни один нюанс проведения измерений, приведем подробную инструкцию по использованию микрометра.

При пользовании цифровым микрометром трудности в снятии показаний обычно не возникают. Поэтому при описании процесса будем рассматривать прибор классической конструкции.

Этап первый. Проверка показаний

Желательно осуществлять не только при покупке нового прибора, но и каждый раз перед проведением измерений.

Для проверки показаний микрометра с диапазоном измерений от 0 до 25 мм нужно вращать барабан до смыкания измерительных плоскостей при отсутствии детали. Чтобы проверить показания микрометров с большим диапазоном, нужно использовать концевую меру, входящую в комплект прибора.

Барабан должен полностью закрыть шкалу, нанесенную на стебле. Говоря более точно, торец барабана должен остановиться четко на нулевой отметке стебля. А нулевая отметка шкалы барабана должна остановиться напротив продольного штриха.

Если неточность показаний обнаружена в магазине, от покупки стоит отказаться. Если показания сбились в процессе эксплуатации, можно пойти одним из двух путей решения проблемы:

  1. Если микрометр предназначен для домашнего использования, можно провести регулировку самостоятельно.
  2. Если микрометр производственный и его показания считаются официальными при изготовлении, контроле и сдаче деталей, регулировку следует поручить специально уполномоченным лицам или организациям.

Самостоятельная регулировка проводится по следующему алгоритму:

  1. Микрометрический винт фиксируется стопорным устройством при соединенных измерительных плоскостях или при зажатой между ними концевой мере.
  2. Барабан разъединяется с микрометрическим винтом. Для этого следует воспользоваться специальным ключом, входящим в комплект прибора. В некоторых моделях достаточно просто отвернуть трещотку вращением против часовой стрелки.
  3. Нулевой штрих на барабане совмещается с продольным штрихом на стебле.
  4. Проводится сборка прибора в обратном порядке.
  5. Осуществляется новая проверка показаний.
  6. В случае необходимости регулировка повторяется.

https://youtube.com/watch?v=refwC-OgWIo

Этап второй. Фиксация детали измерительными поверхностями

Для получения точного результата измерений и предотвращения поломки микрометра вследствие неправильного обращения следует придерживаться простых рекомендаций:

  1. Удерживая деталь вплотную к пятке, вращением барабана подвести измерительную плоскость микрометрического винта близко к габариту детали. Не следует прилагать усилий.
  2. Дальнейшее вращение можно осуществлять только через трещотку. Серия щелчков трещотки подскажет, что измерительные поверхности соприкоснулись с деталью, а показания прибора соответствуют измеряемому габариту.

Этап третий. Снятие показаний

Показания начинают снимать с крупного разряда, а заканчивают — мелким.

Цены делений у разных микрометров могут отличаться, поэтому перед снятием показаний нужно ознакомиться с прибором. Для полной уверенности в правильности проведения измерений желательно прочитать паспорт.

В качестве примера возьмем наиболее широко распространенный гладкий микрометр МК25 с ценой деления 0,01 мм:

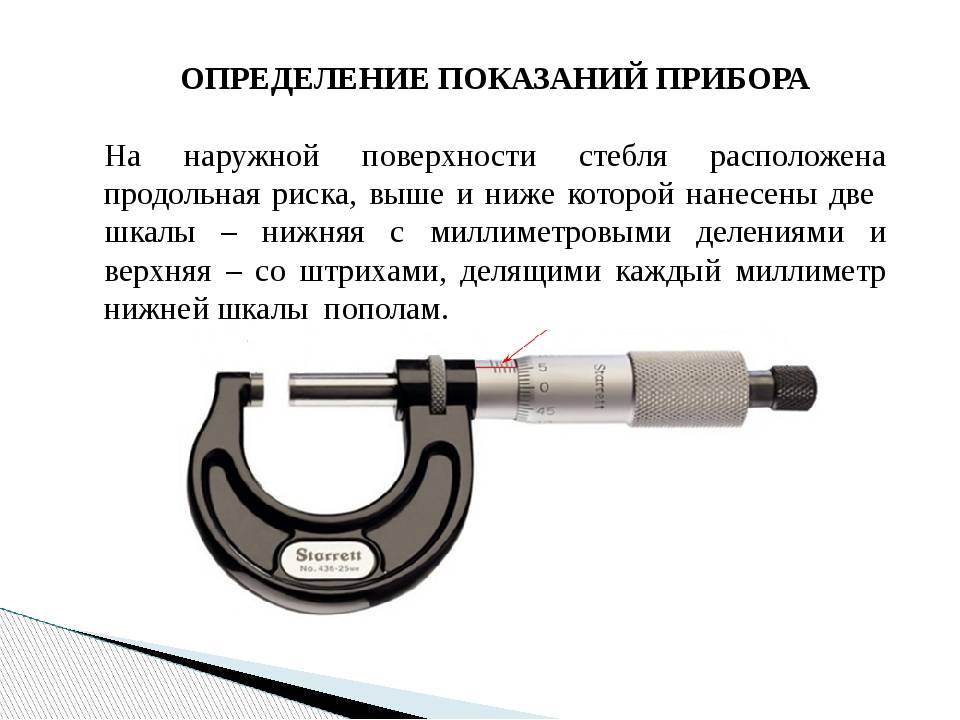

Снимаем показания шкалы стебля. Цена деления — 0,5 мм

Важно помнить: если деление не видно, искомый размер определяется предыдущим открытым делением. Снимаем показания шкалы барабана

В рассматриваемом приборе цена деления барабана — 0,01 мм. Цифры на барабане показывают сотые доли миллиметра. Суммируем показания шкал стебля и барабана.

Цифры на барабане показывают сотые доли миллиметра. Суммируем показания шкал стебля и барабана.

Мы довольно подробно рассмотрели, как пользоваться микрометром. Видеоурок по его использованию поможет более наглядно раскрыть тонкости проведения измерений.

Работа с микрометрическими нутромерами

В общем случае она делится на два типа: первый – это подготовка (настройка, с целью подтверждения точности регистрации значений, и обнуление), второй – непосредственное снятие показаний. Рассмотрим обе стадии и действия на каждой из них.

Поверка

Общий механизм ее проведения мы приведем ниже, в разделе, посвященном эксплуатации. Здесь же скажем, что осуществляется она лишь в отношении модели, установленной «на ноль». Для этого, при температуре окружения в 20 0С, выполняют следующие действия:

  • размещают сферическую головку инструмента между губками меры;
  • прижимают необходимые поверхности, вращая барабан;
  • фиксируют сборку при помощи специального винта;
  • убеждаются, что продольная линия на стебле расположена точно по .

После чего переходят к снятию показаний.

Предлагаем посмотреть, как осуществляется настройка нутромера микрометрического, видеоролик ответит на те вопросы, возникшие в процессе прочтения, и рассказывать о которых в текстовом формате было бы слишком долго.

Все действия следует выполнять в соответствии с ГОСТом 17215-71; согласно данной методике, интервал между поверками – 1 год. Условия для их проведения должны быть неизменно следующими:

  • уровень влажности – не более 80%;
  • температура в помещении – от +15 до +25 градусов по Цельсию.

Внимание, на ноль прибор необходимо устанавливать перед каждым новым снятием показаний. Чтобы не спровоцировать при этом искажение значений, стоит держать инструмент во время настройки за втулку, которая не нагреется от тепла руки, в отличие от стального стержня

Как правильно измерять нутромером микрометрического типа

Следует выполнить следующие действия:

  1. выставить на приборе примерный диаметр необходимого отверстия;
  2. расположить сферическую головку внутри данной полости, таким образом, чтобы она была расположена под углом в 90 градусов по отношению к продольной оси;
  3. прижать инструмент сразу к обеим стенкам с помощью барабана и вращающейся трещотки;
  4. закрутить стопорный винт для закрепления результата и извлечь стержень с наконечником;
  5. взять полученную величину и приплюсовать к ней длину головки вместе с удлинителем (если он использовался).

Согласитесь, нет ничего сложного и результат получается достаточно точным (даже с учетом погрешности, которая незначительна). Посмотрите, как работает нутромер микрометрический, как пользоваться им: видео поможет закрепить впечатление и наглядно покажет некоторые специфические моменты. Например, лучше слов объяснит, как покачивать прибор в цилиндрических отверстиях. Согласитесь, о специфике перемещения в продольном и одновременно поперечном направлении достаточно сложно рассказывать, а между тем эту операцию необходимо проводить для определения минимума и максимума величин.

Так что ролик в данном случае будет вдвойне полезен – отметет сомнения и заодно покажет, как на практике складывать три значения для получения итогового.

Обратите внимание, условия эксплуатации те же, то есть +15…25 0С при влажности не более 80%

Немного истории

Первый микрометр был изобретен в 1848 году, французом Ж.Пальмером, а в 1867 году представлен на Парижской выставке, где он и был выкуплен американцами Шарпом и Брауном. В 1877 году они предложили собственную конструкцию, которая и выпускается до нынешнего времени почти в неизмененном виде.

Раритетный микрометр 19-го века, термоизолирующих накладок еще нет, шаг винтовой пары около миллиметра

Для того времени точность инструмента была избыточной, поскольку большинство станков не позволяли изготовить детали с таким малым допуском. Основное применение микрометра началось уже в двадцатом веке.

Стрелочный микрометр советского периода

Современные реалии внесли свои поправки – и требования к точности деталей заметно повысились, и новые возможности точного замера появились.

Современный цифровой микрометр и возможностью измерения в дюймовой и метрической системе

Конструкция и типы штангенциркулей

Немного истории. Измерительные приборы сделанные из бронзы, предшественники современных штангенциркулей, археологи обнаруживают в раскопках времён древнего Китая. В Европе подобные инструменты появились в начале XVII века, они были из дерева и не оснащались нониусом, что делало их неточными.

Штангенциркуль знакомого нам вида из металла  стал применятся в Англии в конце XVIII столетия, в период промышленной революции, когда потребовались более точные  измерения деталей. Он уже имел двигающуюся рамку с нанесённой на неё шкалой, которую придумал математик Педру Нуниш, а затем усовершенствовал Пьер Вернье. По фамилиям этих учёных, подвижную шкалу для более точных измерений, стали называть нониус и верньер.

По виду шкалы штангенциркули делятся на:

  1. нониусные
  2. циферблатные
  3. цифровые

Описание нониусного штангенциркуля

Основные детали из которых состоит прибор:

  1. Главной является штанга с нанесённой на ней шкалой. Отсюда и название.
  2. Рамка с нониусной шкалой, позволяющая делать отсчёт долей миллиметра.
  3. Губки для наружных и внутренних замеров.
  4. Линейка глубиномера.
  5. Стопорный винт, фиксирующий рамку, в некоторых видах может отсутствовать.

Конструктивно штангенциркуль состоит из двух линеек, наложенных друг на друга. На фото представлен прибор, который позволяет измерять внутренние и наружные размеры деталей, а также глубину отверстий в них. Пределы его измерений 0-125 мм, точность – 0,05 мм, это указано справа от нониусной шкалы.

Штангенциркули различаются по размеру и соответственно пределами измерений: 0 – 150 мм, 0 – 500 мм, 500 – 1600 мм, 800 – 2000 мм и другие. Также может быть разной и точность приборов: 0,1 мм, 0,05 мм, 0,02 мм, последние по точности близки к микрометрам.

Некоторые разновидности штангелей имеют вторые шкалы для отсчёта в дюймах. Они располагаются на верхней части штанги и рамки. Также существуют модели, которые позволяют наносить разметку на поверхность заготовки – у них губки специально заострены и сделаны из твёрдых материалов.

Циферблатные штангенциркули

Штангенциркуль с циферблатной шкалой

По конструкции циферблатный прибор устроен аналогично нониусному, но на рамке установлена круглая шкала. При считывании показаний целые миллиметры смотрят по левому краю рамки, а доли миллиметра – по разметке на циферблате. Такой штангенциркуль используется когда требуется высокая точность или невозможность применения нониусного.

Диапазон такого прибора 0 – 300 мм, цена деления – 0,01 мм. Он позволяет получить более точный результат измерений и сам процесс измерения проще чем при использовании нониусного штангенциркуля.

Недостатком циферблатного штангеля является его большая стоимость и ограниченный диапазон измерений (300 мм). Отсчётное устройство может выйти из строя при неправильном хранении из-за воздействия пыли и грязи.

Цифровые штангенциркули

Штангенциркуль с цифровой шкалой

Этот инструмент очень похож на описанные ранее. Результат производимых измерений высвечивается на цифровом экране. Инструмент незаменим, если данные надо получить быстро и с большой точностью. Диапазон измерений от 0 до 3000 мм, цена деления некоторых экземпляров 0,01 мм.

На рамке с табло располагаются кнопки включения, установки нуля и переключения показаний шкалы в миллиметрах или дюймах. К его достоинствам относится свойство сохранять в памяти итог последних измерений, высокая точность и скорость. Всё это значительно увеличивает производительность и экономит время при проведении большого числа измерений, например при отбраковке изделий. Исполнителю не надо производить отсчёт по циферблату или нониусу, результат мгновенно высвечивается на экране.

Цифровые штангели отличаются высокой стоимостью по сравнению с рассмотренными ранее с теми же характеристиками. Питание осуществляется от аккумулятора, который требуется по прошествии времени заряжать или менять. Электроника таких приборов подвержена негативному влиянию перепадов температур и влажности.

Виды микрометров, их преимущества и применение в быту

На сегодняшний день существует множество модификаций микрометров, большинство из которых являются профессиональными инструментами, предназначенными для узкоспециализированных измерений.

В первую очередь, все микрометры делятся на 4 категории по принципу считывания показаний.

Механические (резьбовые). Измерительная шкала таких приборов находится на рукояти. Показания регулируются при помощи барабана и трещотки. Принцип измерения схож с аналогичным у штангенциркуля. Точность результатов достигает сотых долей миллиметра. Такие инструменты считаются наиболее надежными и неприхотливыми.

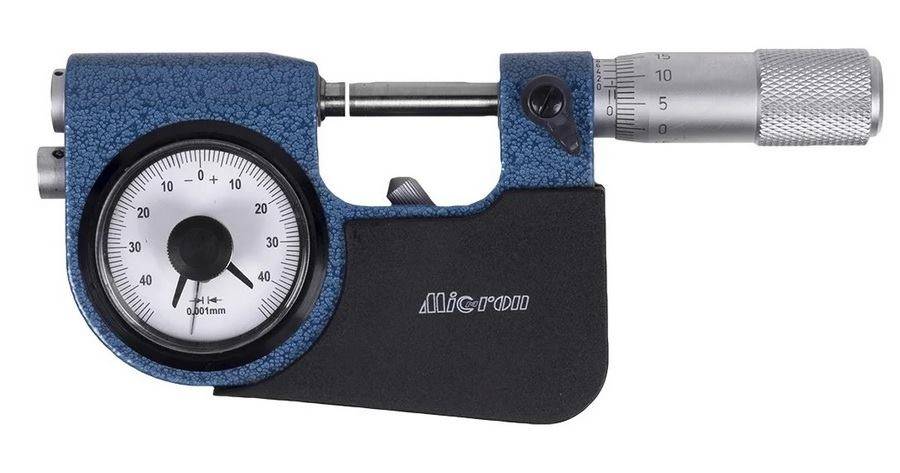

Аналоговые (стрелочные, рычажные). Такие микрометры так же состоят из скобы и функциональной рукоятки, но оснащены шкалой с 2 или 3 стрелками — с ценой деления в 1 мм, 0,1 мм и 0,01 мм. Стрелочная шкала расположена на скобе, а на рукояти — дополнительная статическая.

Цифровые (электронные). Они состоят из скобы и функциональной рукоятки, а результаты замеров отражаются на дисплее. Это одни из самых быстрых и точных измерителей — они фиксируют размеры до тысячных долей миллиметра. Их минус — чувствительность к ударам, влажности и температуре, поэтому обращаться с ними нужно очень аккуратно. Иногда цифровой экран дублируется механической резьбовой шкалой — такие микрометры называются двухшкальными.

Лазерные. В отличие от 3 предыдущих типов, лазерные приборы снимают показания не механическим, а оптическим методом. Деталь помещают в поле луча лазера, а специальный фотоэлемент считывает его отклонения и выдает результаты на дисплей. Такая аппаратура применяется в лабораториях и на производстве. Для бытовых нужд это довольно дорогой и требовательный прибор.

Следующий параметр, по которому классифицируют микрометры — область применения. Согласно этой классификации, они бывают нескольких типов.

Гладкие. Самый простой прибор, предназначенный для измерения параметров плоских и круглых объектов. Часто они используются мастерами для финальной подгонки детали.

Зубомеры. Его основное назначение — измерять расстояние зазора между зубцами шестерней, звезд и винтов. В комплекте идет набор конусообразных насадок разных размеров. В процессе измерений пользователь подбирает из них нужные для получения результата.

Толщиномеры. Предназначены для замера толщины листовых изделий из металла и углеродов, которая может составлять всего сотые доли миллиметра.

Резьбомеры. Специальные конусообразные насадки, входящие в комплектацию этих микрометров. Позволяют измерять такие параметры резьбы, как глубина, величина шага, а также тип нарезки.

Нутромеры. Измерительная часть таких инструментов оснащена выступами, при помощи которых определяются размеры внутренней расточки различных изделий и деталей.

Трубные. Узкоспециализированные приборы, измеряющие внутренние и наружные размеры, а также степень бугристости трубной продукции.

Проволочные. Лазерные и цифровые измерители с шагом замера в тысячные доли миллиметра, которые применяются при контроле изготовления подшипниковой продукции и проволоки.

Призматические. Внешне устройство напоминает призму, за что и получило такое название. Он используется для измерения толщины ножевых лезвий во время изготовления и заточки инструментов.

Канавочные. Это микрометры со специальным тонким и плоским щупом, который позволяет измерять параметры канавок, пазов и других отверстий, не имеющих сквозного выхода. Ими пользуются в токарном и фрезеровочном деле.

Горячепрокатные. Измерители этого прибора выполнены колесообразно, а высокоточные измерения выполняются путем движения проката через неподвижный инструмент, закрепленный на месте.

Двухшкальные. Эти микрометры используются при производстве сложных деталей, а две шкалы служат для получения уточненных показаний методом сравнения.

Универсальные. Прибор комплектуется набором сменных измерительных насадок и может использоваться практически для любых типов замеров.

Как правило, в домашних условиях используются гладкие или универсальные микрометры, возможностей которых вполне хватает для выполнения бытовых задач. Специализированные измерения высокой точности, при которых нужны лазерные, горячепрокатные приборы или нутромеры, обычно требуются только в промышленности и на производстве.

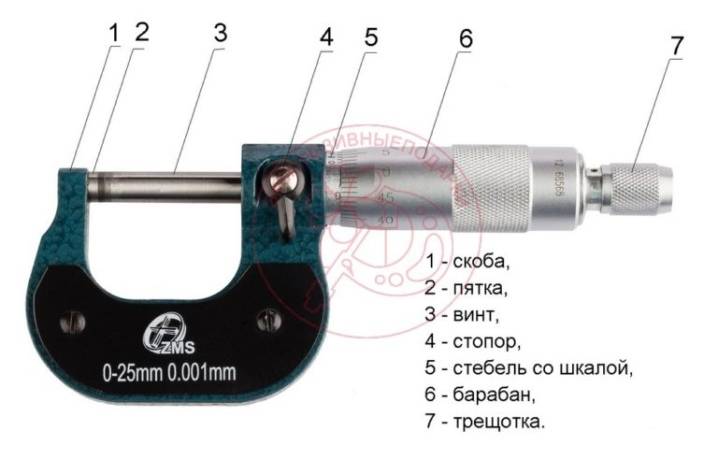

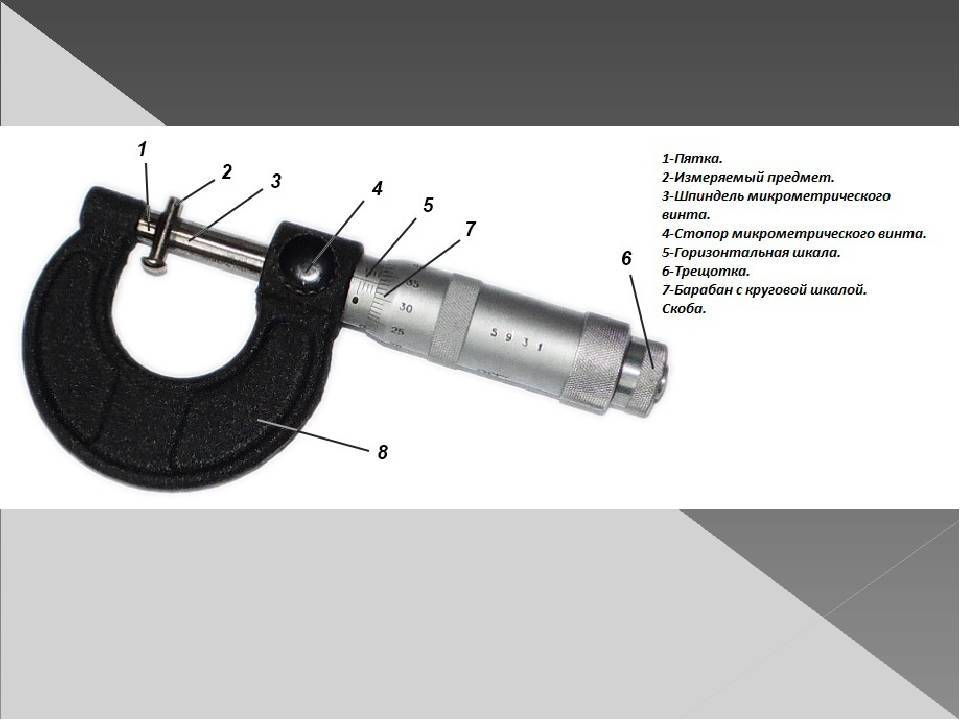

Устройство микрометра

Прежде чем научиться, как пользоваться микрометром, следует ознакомиться с его устройством и основными компонентами. Механические аналоговые и цифровые микрометры имеют схожее строение, а принцип их работы напоминает штангенциркуль.

Порядок проведения измерений микрометром

Рабочие поверхности микрометра разводят на величину чуть большую, чем размер измеряемой детали, иначе при работе можно её поцарапать. Дело в том, что торцевые поверхности пятки и микрометрического винта имеют высокую твердость для устойчивости к истиранию.

Пятку слегка прижимают к детали и вращают микрометрический винт с помощью трещотки до соприкосновения его с измеряемой поверхностью. Трещотка служит для регулирования усилия натяга – делается обычно 3 – 5 щелчков. Положение микрометрического винта фиксируют с помощью стопорного устройства для того, чтобы не сбить показания при считывании значений со шкалы.

В процессе работы с микрометром его следует держать за скобу таким образом, чтобы была видна шкала стебля, и показания можно было снять на месте.

При измерении диаметра вала, измерительные поверхности нужно выставлять в диаметрально противоположных точках. При этом пятка прижимается к валу, а микрометрический винт, который медленно вращают трещоткой, последовательно выравнивается в двух направлениях: осевом и радиальном. После работы необходимо проверить точность инструмента с помощью эталона.

Читать также: Бензопилы штиль модельный ряд

Как пользоваться нутромером индикаторным и важные моменты при работе с инструментом

Индикаторный нутромер отличается от микрометрического не только конструкцией, но еще и назначением. Прибор служит не для получения точных значений расстояния или диаметра, а для определения отклонений от эталонных показаний. Как и в случае с микрометрическим прибором, индикаторный перед началом эксплуатации следует подготовить к работе. Для этого понадобится калибровочное кольцо (шаблон), которое обязательно поставляется вместе с инструментом. Специальная струбцина или микрометр используется для настройки нутромера при подготовке его к измерению больших отверстий.

  1. Проводить работы необходимо в температурном диапазоне от +15 до +25 градусов.
  2. Принцип настройки заключается в том, что первоначально следует подобрать сменный стержень, которые поставляются в комплекте или приобретаются отдельно.
  3. Закрепляется стержень в рабочей части инструмента.
  4. Если используется микрометр или струбцина, тогда необходимо выставить размер, который соответствует примененному в приборе стержню.
  5. Через втулку стебля нутромер необходимо зафиксировать в тисках. Однако вместо этого можно в тисках зажать микрометр с предварительно выставленным значением.
  6. Стержень прибора размещается между измерительными губками микрометра или шаблонной струбциной.
  7. Далее путем вращения индикаторной головки необходимо совместить стрелку с нулевой отметкой. Чтобы обеспечить вращение индикаторной головки, необходимо ослабить стопорный винт.

На этом процесс настройки считается завершенным, и можно переходить к процедуре измерений. Как правильно пользоваться индикаторным нутромером, рассмотрим далее.

Подготовленный к работе инструмент необходимо расположить внутри отверстия рабочей частью

Причем стержень прибора должен располагаться строго перпендикулярно.
Корректировка положения инструмента осуществляется легкими покачиваниями в стороны.
Теперь самое важное — точное значение определяется по стрелке. Причем она должна указывать на нулевое значение, а при малейшем смещении стержня в стороны, она должна отклониться в правую или левую сторону. Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы.

Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы.

Прибор достаточно прост в использовании, поэтому трудностей с его применением у людей, освоивших технологию работы, не возникает. Ниже представлен видео материал, в котором показано, как настроить прибор к работе путем выставления его на ноль, а также произвести измерения детали.

Индикаторный нутромер применяется для измерения уровня износа блока цилиндров, шатунов и других деталей. С его помощью можно определить возможность дальнейшей эксплуатации ЦПГ, что зависит от уровня износа стенок цилиндров. Именно при помощи индикаторного устройства можно определить уровень износа, и делать последующие выводы. О том, как правильно пользоваться нутромером для измерения уровня износа цилиндров двигателя внутреннего сгорания, можно посмотреть в коротком видео ролике.

Микрометры их виды по способу отображения показаний

Свое применение устройства нашли не только в домашнем хозяйстве, но также применяются профессионалами, например, токарями, слесарями и работниками других сфер. Эти специалисты знают все особенности измерения микрометром, но если возникла потребность уточнить размер детали с высокой точностью значений, тогда для начала надо разобраться с видами выпускаемых устройств. По способу отображения значений, микрометры классифицируются на аналоговые, стрелочные или часовые, цифровые и лазерные. Что представляет собой каждая модификация устройства, и в каких случаях стоит использовать те или иные виды измерителей, выясним далее подробно.
