Применение
Значение твердости материалов по Шору применяется широко. Ее применяют люди разных профессий и специальностей – от художников до строителей.
В частности, важны показатели твердости по Шору для полимеров и эластомеров, особенно для последних. Исходя из данных по твердости тот или иной материал во многом выбирается для выпуска конкретного изделия. Особенно это касается изделий из каучуков, резин, эластомеров, термоэластопластов и т.д.
В области строительства показатели твердости важны для герметиков, уплотнительных материалов – колец, прокладок, сальников. Тоже самое можно сказать про машиностроение. Для строительной индустрии также важны значения твердости защитных касок для персонала. При использовании каски из мягкого материала с Шором до 70 единиц по шкале Dможно получить травму и нанести вред здоровью.
Даже для канцелярских и учебных товаров твердость эластомера по Шору может иметь значение, например для выбора ластиков для корректировки документов. А вот твердость пишущих карандашей определяется по-другому и обозначается по собственной шкале: Н, В, HB, Т и т.д.
Очень важна твердость по Шору для самых разнообразных шин. Твердость велосипедных шин должна быть невысока, автомобильные шины уже тверже, еще более высокой твердостью обладают различные специальные колеса, например для роликовых коньков, скейтбордов, автопогрузчиков и прочей подобной спецтехники.
Рис2. Ранжирование широко используемых изделий по их твердости
В области медицины значение твердости эластичных материалов учитывают при подборе специальных бинтов, предназначенных для фиксации шин при повреждениях конечностей и травмах костей. Дело в том, что бинты с низкой твердостью могут недостаточно зафиксировать шину, а при очень высокой есть риск пережатия сосудов и нарушения кровотока.
Государство старается стандартизировать значения твердостей наиболее распространенных и важных материалов. Изначально еще в СССР в 1975 году такие стандарты были разработаны и приняты для того, чтобы регламентировать твердость резины. И на сегодня этот стандарт действует со множеством исправлений.
В заключение статьи отметим, что метод твердости Шора уже около ста лет является актуальным способом измерения и сравнения значений для многих применений. Это обусловлено его объективностью и доступностью для использования в различных условиях.
Объявления о покупке и продаже оборудования можно посмотреть на
Обсудить достоинства марок полимеров и их свойства можно на
Зарегистрировать свою компанию в Каталоге предприятий
Вернуться к списку терминов
Твёрдость резины
Определить твердость резины сегодня можно несколькими методами:
Измерение твёрдости резины по Шору (твердомеры и дюрометры)
Самый широко применяемый на сегодня метод в мире, твёрдость резины определяется по глубине проникновения в материал специальной закаленной стальной иглы (индентора) под действием калиброванной пружины. Твёрдость резины обозначается в международной практике как H, где H — Hardness (твёрдость, англ.), а 2-й буквой идёт обозначение типа шкалы, напр. HA, HB, HC, HD и т.д., в практике России пишется как «твёрдость по Шору тип А» или «твёрдость по Шору тип D».
Измерение твёрдости по Аскеру (твердомеры и дюрометры)
Это национальный японский метод, сходный с методом измерения твёрдости резины по Шору, но отличающийся от него типом инденторов, пружин и пр. Твёрдость резины обозначается в международной практике как Asker (Аскер, англ.), а далее идёт обозначение типа шкалы, напр. Asker С, Asker D и т.д. В России не применяется.

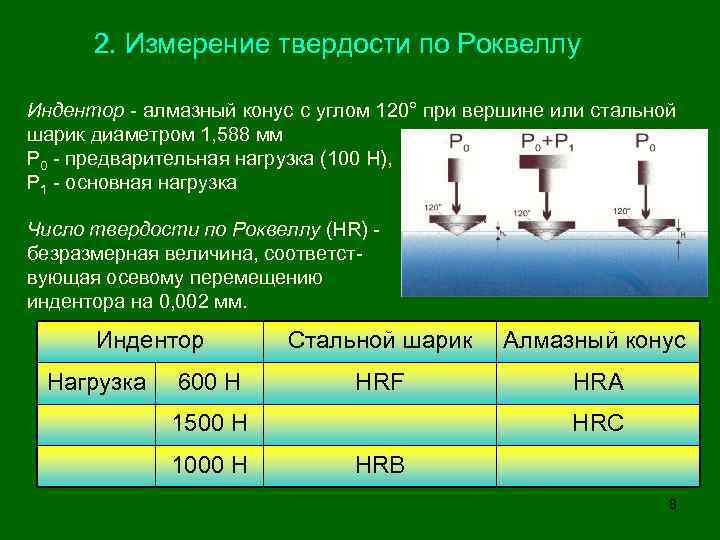

Измерение твёрдости по Роквеллу (твердомеры)
В этом случае используется стандартный твердомер Роквелла для измерения твёрдости металлов, но вместо индентора-конуса используются инденторы со стальными шариками. Твёрдость резины обозначается HR, где H — Hardness (твёрдость, англ.), R — Rockwell (Роквелл, англ.), а 3-й буквой идёт обозначение типа шкалы, напр. HRP, HRL, HRM или HRE.
Как определить твердость металла по методике Бринелля: особенности
Сравнение шкал измерения твёрдости
материал предоставил СИДОРОВ Александр Владимирович
Твёрдость
– свойство материала сопротивляться внедрению в него другого, более твёрдого тела – индентора.
Для измерения твёрдости существует несколько шкал (методов измерения), наиболее распространёнными среди которых являются :
- метод Бринелля (HB) – твёрдость определяется по диаметру отпечатка, оставляемому металлическим шариком, вдавливаемым в поверхность. Твёрдость вычисляется как отношение усилия, приложенного к шарику, к площади отпечатка. Размерность единиц твёрдости по Бринеллю – МПа. Метод не применяется для тонких материалов и материалов с большой твёрдостью;
- метод Роквелла (HRA, HRB, HRC) – твёрдость определяется по относительной глубине вдавливания металлического шарика или алмазного конуса в поверхность тестируемого материала. Твёрдость вычисляется по формуле :HR = HRmax – (H – h) / 0,002 , гдеHRmax – максимальная твёрдость по Роквеллу (по шкалам A и C составляет 100 единиц, а по шкале B – 130 единиц),(H – h) – разность глубин погружения индентора (в миллиметрах) после снятия основной нагрузки и до её приложения (при предварительном нагружении). Твёрдость, определённая по этому методу, является безразмерной величиной. Метода Роквелла проще в реализации, но обладает меньшей точностью по сравнению с методами Бринелля и Виккерса. Не допускается проверка образцов с толщиной менее десятикратной глубины проникновения наконечника;
- метод Виккерса (HV) – твёрдость определяется по площади отпечатка, оставляемого четырёхгранной алмазной пирамидкой, вдавливаемой в поверхность. Твёрдость вычисляется как отношение нагрузки, приложенной к пирамидке, к площади отпечатка. Размерность единиц твёрдости по Виккерсу – МПа. Позволяет определять твёрдость азотированных и цементированных поверхностей, а также тонких листовых материалов :, но обладает пониженной точностью в нижнем диапазоне (для мягких материалов).
Результаты измерения твёрдости по методам Роквелла и Виккерса могут быть переведены с помощью таблиц в единицы твёрдости по методу Бринелля (таблица 1)
Зная твёрдость по Бринеллю, можно рассчитать предел прочности и текучести материала, что важно для прикладных инженерных задач :. где σв. где σв
где σв
– предел прочности, МПа;σт – предел текучести, МПа.

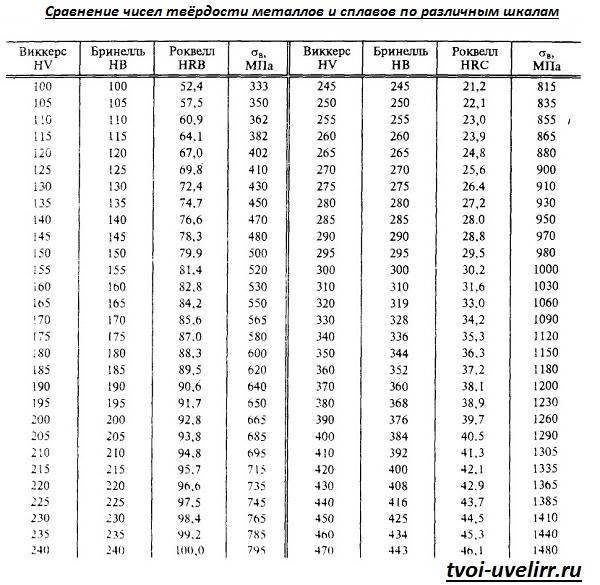

Таблица 1 – Перевод результатов измерения твёрдости
| Шкала Бринелля, HB | Шкала Роквелла, HRB (HRC) | Шкала Виккерса, HV |
| 100 | 52,4 | 100 |
| 105 | 57,5 | 105 |
| 110 | 60,9 | 110 |
| 115 | 64,1 | 115 |
| 120 | 67,0 | 120 |
| 125 | 69,8 | 125 |
| 130 | 72,4 | 130 |
| 135 | 74,7 | 135 |
| 140 | 76,6 | 140 |
| 145 | 78,3 | 145 |
| 150 | 79,9 | 150 |
| 155 | 81,4 | 155 |
| 160 | 82,8 | 160 |
| 165 | 84,2 | 165 |
| 170 | 85,6 | 170 |
| 175 | 87,0 | 175 |
| 180 | 88,3 | 180 |
| 185 | 89,5 | 185 |
| 190 | 90,6 | 190 |
| 195 | 91,7 | 195 |
| 200 | 92,8 | 200 |
| 205 | 93,8 | 205 |
| 210 | 94,8 | 210 |
| 215 | 95,7 | 215 |
| 220 | 96,6 | 220 |
| 225 | 97,5 | 225 |
| 230 | 98,4 | 230 |
| 235 | 99,2 | 235 |
| 240 | 100,0 | 240 |
| 245 | (21,2) | 245 |
| 250 | (22,1) | 250 |
| 255 | (23,0) | 255 |
| 260 | (23,9) | 260 |
| 265 | (24,8) | 265 |
| 270 | (25,6) | 270 |
| 275 | (26,4) | 275 |
| 280 | (27,2) | 280 |
| 285 | (28,0) | 285 |
| 290 | (28,8) | 290 |
| 295 | (29,5) | 295 |
| 300 | (30,2) | 300 |
| 310 | (31,6) | 310 |
| 319 | (33,0) | 320 |
| 328 | (34,2) | 330 |
| 336 | (35,3) | 340 |
| 344 | (36,3) | 350 |
| 352 | (37,2) | 360 |
| 360 | (38,1) | 370 |
| 368 | (38,9) | 380 |
| 376 | (39,7) | 390 |
| 384 | (40,5) | 400 |
| 392 | (41,3) | 410 |
| 400 | (42,1) | 420 |
| 408 | (42,9) | 430 |
| 416 | (43,7) | 440 |
| 425 | (44,5) | 450 |
| 434 | (45,3) | 460 |
| 443 | (46,1) | 470 |
| (47,5) | 490 | |
| (48,2) | 500 | |
| (49,6) | 520 | |
| (50,8) | 540 | |
| (52,0) | 560 | |
| (53,1) | 580 | |
| (54,2) | 600 | |
| (55,4) | 620 | |
| (56,5) | 640 | |
| (57,5) | 660 | |
| (58,4) | 680 | |
| (59,3) | 700 | |
| (60,2) | 720 | |
| (61,1) | 740 | |
| (62,0) | 760 | |
| (62,8) | 780 | |
| (63,6) | 800 | |
| (64,3) | 820 | |
| (65,1) | 840 | |
| (65,8) | 860 | |
| (66,4) | 880 | |
| (67,0) | 900 | |
| (69,0) | 1114 | |
| (72,0) | 1220 |
Перевод значений твёрдости следует использовать лишь в тех случаях, когда невозможно испытать материал при заданных условиях. Полученные переводные числа твёрдости являются лишь приближёнными и могут быть неточными для конкретных случаев. Строго говоря, такое сравнение чисел твёрдости, полученных разными методами и имеющих разную размерность, лишено всякого физического смысла, но, тем не менее, имеет вполне определённую практическую ценность.
Источник статьи: https://eam.su/sravnenie-shkal-izmereniya-tvyordosti.html
Сущность методов определения твёрдости металлов
Испытания могут проводиться как на эталонных образцах (изготовленных из того же металла, и подвергнутых такому же режиму термической обработки), так и непосредственно на готовых деталях. В последнем случае необходимо принять меры к тому, чтобы испытуемое изделие не имело затем внешних повреждений.
Выбор метода испытания твёрдости зависит от:
- Исходных механических показателей прочности, упругости и пластичности изделия.
- Габаритных размеров детали (или места соединения смежных элементов конструкции, если устанавливается твёрдость в зоне, например, сварного шва).
- Конечного результата: установить твёрдость самого изделия, либо твёрдость только его поверхности (выполняется для деталей, прошедших термическую обработку или иной вид поверхностного упрочнения).
- Требований к условиям, времени и месту проведения испытания. Например, в полевых условиях более подходят не стационарные, а портативные твердомеры.
- Стабильности результатов измерений и их воспроизводимости при повторных испытаниях.
Твёрдость может быть измерена тремя группами методов – механическими (статическими и динамическими), а также ультразвуковыми. Кроме того, различают твёрдость при комнатных и повышенных температурах (так называемую «горячую твёрдость»). Независимо от этого, физическая сущность всех методов одна – в образец внедряется деформирующий элемент, перемещение которого считывается по специальной шкале.
Твёрдость рассматривается как сопротивление металла необратимым пластическим деформациям, а потому отличается от других измерений наличием специальных унифицированных приборов – твердомеров для металлов.
Как проверить твердость металла – главные секреты
Когда речь заходит о металлах, имеет значение важный показатель как его твердость. Фактор такого плана играет значимую роль в выборе, использовать или нет тот или иной металл в производстве для изготовления изделий определенного предназначения. Стоит разобраться подробнее в этом вопросе, для чего требуется проверка твердости металла в производственной линии разных отраслей деятельности.
Что такое твердость металла
Под данным понятием подразумевают характеристику, тесно связанную с металлами и их сплавами. Это способность не поддаваться разрушениям при синхронизации верхнего слоя с более твердым металлом. На основе этих знаний изготавливают различное оборудование, детали, играющие роль в долговечности эксплуатации предметов, конструкций, машин, инструментов. Проще говоря, устойчивость к деформации. Проверять этот параметр можно разными способами.
Методы проверки твердости металлов
Эксперты различают несколько вариантов проверок характеристики:
- Согласно методу Бриннеля, в процессе проверки принимает участие стальной шарик. Его под большим давлением вдавливают в металлическую поверхность. Затем специальная лупа вступает в действие, и с ее помощью специалист замеряет диаметр лунки. Твердость определяется по табличным данным. Этот способ – первый метод определения характера металла. Так измеряются мягкие сплавы.
- Методика Роквелла предполагает воздействие на металлическую поверхность с помощью алмазного конуса. В деле измерения твердости мягких, цветных, тонких Ме применяют специальный пресс. Его не относят к очень точным, хотя успешно он участвует для исследования твердых сплавов.
- Аналогичные действия с предыдущим заложены в метод Викксера, предполагающий обращение к алмазной пирамиде, только угол вершины не 120, а 136 градусов. Нагрузка осуществляется в строго перпендикулярном виде к металлу и медленно увеличивается. Относится к высокоточным способам.
- Способ Шора подразумевает наличие бойка с наконечником из алмазного напыления. Он падает с конкретной высоты на поверхность испытуемого материала. Твердость измеряется по высоте отскока бойка. Отличается эта методология большим разбросом показаний, по большей части применяется для измерения криволинейных предметов, крупногабаритных деталей.
В домашних условиях показатель также измеряется, но ожидать высокой точности не стоит. При обращении к профессионалам можно получить высокоточный результат, и это ответственный момент. Некоторые проводят домашний ликбез по определению этой величины, используя обычную бутылку и царапая по ней металлическим предметом, например, лезвием ножа. Металл в 62 единицы легко царапает стекло, чего не сказать о 56 единицах.
О чем говорит твердость металла, что это дает
Возникает вопрос, зачем вообще нужно замерять данный параметр. Характеристики металлов имеют значение для специалистов, занятых в отрасли термообработки сталей. Вывод о механических свойствах сварочного шва получают также при исследовании околошовной поверхности.
Целесообразность проводимых исследований также предопределена намерением производителей получить высокопрочные изделия, чтобы они могли выдержать разные условия эксплуатации, температурные перепады, обеспечить надежность. Твердость металлоизделия относится к первичной конструкционной характеристике.
Исследования производятся, ставя следующие цели.
- Проанализировать состояние материала под действием времени.
- Получить сведения о вероятных деструктивных последствиях для улучшения эксплуатационных возможностей.
- Осуществить контроль полученных итогов в рамках температурной обработки.
По сведениям, приобретенным в ходе экспериментов, удается выяснить устойчивость к истиранию, износу исходного материала.
Заключение
Для проведения анализа выдвигаются определенные условия к испытываемому материалу. В частности заготовку подбирают ровную. Она должна плотно прилегать к твердомеру, с тщательно обработанными краями. В результате добиваются основополагающего механического качества, играющего роль в производстве добротных изделий.
Специалисты используют результаты, полученные в ходе исследования, сверяют их с ранее известным анализом, и это большая работа, помогающая определиться с методикой производства. Информация необходима для машиностроительных, металлообрабатывающих, металлургических предприятий. Понятие «твердость» связано с упругостью, пластичностью, прочностью, хотя прямой связи между механическими качествами нет.
Важно обращаться к профессионалам для выполнения подобных работ, домашняя методика годится только для задач по закаливанию ножей
Твердость основных металлов и сплавов
Измерение значения твердости проводится на готовых деталях, отправляющихся на сборку. Контроль производится на соответствие чертежу и технологическому процессу. На все основные материалы уже составлены таблицы значений твердости как в исходном состоянии, так и после термической обработки.
Цветные металлы
Твердость меди по Бринеллю составляет 35 НВ, значения латуни равны 42-60 НВ единиц в зависимости от ее марки. У алюминия твердость находится в диапазоне 15-20 НВ, а у дюралюминия уже 70НВ.
Черные металлы
Твердость по Роквеллу чугуна СЧ20 HRC 22, что соответствует 220 НВ. Сталь: инструментальная – 640-700 НВ, нержавеющая – 250НВ.
Для перевода из одной системы измерения в другую пользуются таблицами. Значения в них не являются истинными, потому что выведены империческим путем. Не полный объем представлен в таблице.
| HB | HV | HRC | HRA | HSD |
| 228 | 240 | 20 | 60.7 | 36 |
| 260 | 275 | 24 | 62.5 | 40 |
| 280 | 295 | 29 | 65 | 44 |
| 320 | 340 | 34.5 | 67.5 | 49 |
| 360 | 380 | 39 | 70 | 54 |
| 415 | 440 | 44.5 | 73 | 61 |
| 450 | 480 | 47 | 74.5 | 64 |
| 480 | 520 | 50 | 76 | 68 |
| 500 | 540 | 52 | 77 | 73 |
| 535 | 580 | 54 | 78 | 78 |
Значения твердости, даже если они производятся одним и тем же методом, зависят от прилагаемой нагрузки. Чем меньше нагрузка, тем выше показания.
Другие методы статического определения твердости вдавливанием
| Название прибора, автор (год) | Принцип действия и форма наконечника | Измеряемый параметр, метод вычисления твердости и ее условная размерность |
| По методу Герца (1881) | Сдавливание полусферы и плоскости из испытуемого материала до появления следов пластической деформации или трещины | HГ = 6Р/πd2кр, кгс/мм2 |
| Монотрон Шора (1900) | Вдавливание алмазного шарика диаметром 0,75 мм или стальных шариков диаметром 1/16″ и 2,5 мм на стандартную глубину 0,045 мм Шерохов. 0,63 — 1,25 алмазный или стальной наконеник | Мерой твердости служит нагрузка (кгс), необходимая для вдавливания на стандартную глубину по заданной глубине отпечатка |
| По методу Лудвика (1907) | Вдавливание стального конуса с углом заострения 90° в плоскость испытуемого тела Нагрузка 20000 Н победитовый конус | Твердость вычисляется как нагрузка, деленная на площадь проекции по диаметру отпечатка |
| По методу М. С. Дрозда (1958) | Вдавливание шарика нагрузкой Р, измерение глубины восстановленного отпечатка h и критической нагрузки Рs, отвечающей переходу от упругого к остаточному опечатку | Н = (Р-Рs)/πDhвосст, кгс/мм2 |
Твердость гальванических покрытий
В случае гальванических покрытий следует учитывать, что из-за их небольшой толщины многие методы (особенно методы вдавливания) могут не подойти. Наиболее распространены методы Мооса и Викерса.
Для измерения твердости требуется нанести покрытие с минимальной толщиной в 2мкм. Если требуется меньшая толщина – используйте ГОСТ 9013-59, ГОСТ 9012-59, ГОСТ 22761-77
Принцип измерения тот же. После нанесения покрытия и его сушки в отделе контроля качества производится замер и выносится решение – отгружать изделие или отправлять его на перепокрытие.
Важную роль здесь играет как электролит, в котором наносится покрытие, так и режим нанесения покрытия (температура, плотность тока). Так например в одном электролите хромирования можно получить хромовое покрытие с твердостью от 500 до 1100 кгс/мм2.
Если говорить об электролите – важнейшую роль играет количество и качество блескообразователей в нем. Матовое цинковое покрытие будет значительно мягче, чем блестящее. Поэтому если Вы хотите суперблестящее покрытие – имейте в виду, оно будет твердое, возникнет вероятность его растрескивания или отслоения при малейшей гибке изделия.
Инструмент для монтажных работ
Монтажный инструмент широко используется на производстве и в быту. Степень твердости определяет интенсивность износа и прочностные характеристики продукции.
Для каждого типа изделий определен рекомендованный уровень твердости:
- гаечные ключи с зевом до 36 мм – от 45,5 до 51,5 единиц;
- гаечные ключи с зевом более 36 мм – от 40,5 до 46,5 единиц;
- отвертки – от 47 до 52 единиц;
- зажимной инструмент, представленный плоскогубцами, пассатижами и щипцами – от 44 до 50 единиц.
Твердость 52 HRC оптимальна для большинства изделий. Продукция с подобным показателем обладает длительным сроком службы и достаточной прочностью.
Твердость основных металлов и сплавов
Измерение значения твердости проводится на готовых деталях, отправляющихся на сборку. Контроль производится на соответствие чертежу и технологическому процессу. На все основные материалы уже составлены таблицы значений твердости как в исходном состоянии, так и после термической обработки.
Цветные металлы
Твердость меди по Бринеллю составляет 35 НВ, значения латуни равны 42-60 НВ единиц в зависимости от ее марки. У алюминия твердость находится в диапазоне 15-20 НВ, а у дюралюминия уже 70НВ.
Черные металлы
Твердость по Роквеллу чугуна СЧ20 HRC 22, что соответствует 220 НВ. Сталь: инструментальная – 640-700 НВ, нержавеющая – 250НВ.
Для перевода из одной системы измерения в другую пользуются таблицами. Значения в них не являются истинными, потому что выведены империческим путем. Не полный объем представлен в таблице.
| HB | HV | HRC | HRA | HSD |
| 228 | 240 | 20 | 60.7 | 36 |
| 260 | 275 | 24 | 62.5 | 40 |
| 280 | 295 | 29 | 65 | 44 |
| 320 | 340 | 34.5 | 67.5 | 49 |
| 360 | 380 | 39 | 70 | 54 |
| 415 | 440 | 44.5 | 73 | 61 |
| 450 | 480 | 47 | 74.5 | 64 |
| 480 | 520 | 50 | 76 | 68 |
| 500 | 540 | 52 | 77 | 73 |
| 535 | 580 | 54 | 78 | 78 |
Значения твердости, даже если они производятся одним и тем же методом, зависят от прилагаемой нагрузки. Чем меньше нагрузка, тем выше показания.
Типы шкал твердости — единицы измерения твердости
Различные шкалы твердости включают Роквелла C и B (металлы), Бринелля (шариковый индентор, металлы), Виккерса (ромбовидный индентор), Кнупа (ромбовидный микроиндентор), Мейера (редко используется), Шора A и D (резина). и более мягкие пластмассы) и Mohs (минералы). Международная единица твердости – Н/мм². Единица Паскаль также используется для твердости. Различные типы твердости имеют разные шкалы измерения. Для твердости на царапанье, вдавливании и твердости по отскоку используются разные методы измерения, включая Бринелля, Роквелла, Кнупа и т. д. Поскольку эти единицы получены на основе этих методов измерения, они не подходят для прямого сравнения. Однако существуют эквивалентные таблицы преобразования твердости между различными шкалами. Сходство заключается в том, что во всех этих шкалах более твердый материал будет иметь более высокую ценность.
Измерение микротвердости
Метод измерения микротвердости регламентирован ГОСТ 9450. Определение микротвердости (твердости в микроскопически малых объемах) проводят при исследовании отдельных структурных составляющих сплавов, тонких покрытий, а также при измерении твердости мелких деталей. Прибор для определения микротвердости состоит из механизма для вдавливания алмазной пирамиды под небольшой нагрузкой и металлографического микроскопа. В испытываемую поверхность вдавливают алмазную пирамиду под нагрузкой 0,05…5 Н.
Микротвердость измеряют путем вдавливания в образец (изделие) алмазного индентора под действием статической нагрузки Р в течении определенного времени выдержки т. Число твердости определяют (как и по Виккерсу) делением приложенной нагрузки в Н или кгс на условную площадь боковой поверхности полученного отпечатка в мм2.
Основным вариантом испытания является так называемый метод восстановленного отпечатка, когда размеры отпечатков определяются после снятия нагрузки. Для случая, когда требуется определение дополнительных характеристик материала (упругое восстановление, релаксация, ползучесть при комнатной температуре и др.) допускается проводить испытание по методу невосстановленного отпечатка. При этом размеры отпечатка определяют на глубине вдавливания индентора в процессе приложения нагрузки.
Практически микротвердость определяют по стандартным таблицам дня конкретной формы индентора, нагрузки Р и полученных в испытании размеров диагоналей отпечатка.
В качестве инденторов используют алмазные наконечники разных форм и размеров в зависимости от назначения испытании микротвердости. Основным и наиболее распространенным нконечником является четырехгранная алмазная пирамида с квадратым основанием (по форме подобна индентору, применяющемуся при определении твердости по Виккерсу).
Число микротвердости обозначают цифрами, характеризующими величину твердости со стоящим перед ними символом H с указанием индекса формы наконечника, например, Н□ =3000. Допускается указывать после индекса формы наконечника величину прилагаемой нагрузки, например: Н□ 0,196 =3000 — число микротвердости 3000 Н/мм2, полученное при испытании с четырех гранной пирамидой при нагрузке 0,196 Н. Размерность микротвердости (Н/мм2 или кгс/мм2) обычно не указывают. Если микротвердость определяли по методу невосстановленного отпечанка, то к индексу формы наконечника добавляют букву h (Н□h).
Соотношение значений твердости
При сопоставлении значений твердости, полученных разными методами, между собой и с механическими свойствами материалов необходимо помнить, что приводимые в литературных источниках таблицы или зависимости для такого сопоставительного перевода являются чисто эмпирическими. Физического смысла такой перевод лишен, так как при вдавливании paзличных по форме и размерам инденторов и с разной нагрузкой твердость определяется при совершенно различных напряженных состояниях материала. Даже при одном и том же способе измерения твердости значение сильно зависит от нагрузки: при меньших нагрузках значения твердости получаются более высокими.
Выше были рассмотрены основные методы контроля твердости. Существуют и другие методики контроля, которые основаны на косвенных измерениях значений механических свойств. Например электрические, магнитные, акустические и т.д. Все эти методы основаны на составлении экспериментальных корреляционных таблиц «измеряемый параметр — параметр механических свойств», где все параметры постоянны (химический состав металла, номер плавки, количество загрязнений), а меняются лишь табличные параметры. Такие методы на производстве практически не работают, т.к. например химический состав металлов по ГОСТам требуется в селекте, т.е. может быть в заданном пределе и меняться от плавки к плавке. Составление градуировочных таблиц на каждую партию металла — очень трудоёмкая работа. Pla пластик растворитель — https://www.dcpt.ru
Характеристики методики Виккерса
Еще один очень простой способ, который отличается скоростью и точностью, но дороговизной оборудования. Перечислим особенности:
- Используется алмазная пирамидка с более тупым углом – 136 градусов в вершине.
- Не допускается деформация более 100 кгс.
- Выдерживают время очень короткое – от 10 до 15 секунд.
- Измерять можно параметры любого материала, в том числе особенно прочного, а также сталей, которые прошли термическую обработку.
Последовательность исследования
Упрощенный алгоритм:
- Проверьте поверхностный слой детали, а также все оборудование.
- Рассчитайте допустимое усилие.
- Установите образец, закрепите его.
- Запустите аппарат и спустя 10-15 секунд проанализируйте итог.
Понятие
Данным термином в материаловедении называют механическое свойство, которое определяет устойчивость к разрушению под воздействием других, более плотных веществ. Иначе можно сказать так: это сопротивляемость деформациям от давления. При этом учитываются и пластичные, и упругие изменения.
От характеристики зависит множество процессов и условий:
- Износостойкость – это есть то, насколько долго может быть использован элемент. В том числе срок износа, поскольку для каждой детали, например автомобильной, наступает время, когда по естественным причинам ее нужно менять. Но чем тверже элемент, тем дольше он будет служить в определенных условиях.
- Возможность различных видов металлообработки – одни технологии применяются только к мягким сплавам, а другие могут быть использованы и для прочных.
- Сопротивление давлению и другим усилиям характерно для вала или подшипника, на которые действуют силы центробежная и трения.
- Способность использовать материал в качестве инструмента для более податливой поверхности. Инструментальная сталь является настолько крепкой, что применяется для изготовления фрез для фрезерных станков, сверл и прочих изделий.
Это далеко не полный перечень того, на что влияет твердость металла после того, как мы дали ему определение. Не каждое используемое вещество берется с одинаковыми характеристиками. Что делается прежде всего для увеличения данного параметра? Сперва берем сырье, очищаем от примесей, а затем подвергаем химической и температурной обработке. А именно: в состав добавляем различные легирующие компоненты, повышающие это качество, например:
- Хром. Увеличивается прочность и устойчивость к коррозии, незначительно уменьшается пластичность и подверженность магнитным силам. Если более 13% хрома, то сплав называют нержавеющим.
- Вольфрам. Очень сильно повышается содержание твердых соединений – карбидов. Дополнительное свойство – снижение хрупкости после отпуска.
- Ванадий. Тоже возрастает сопротивление деформациям.
- Марганец. Чтобы увидеть эффект, вещества должно быть не менее 1%. Резко взлетает стойкость к ударным нагрузкам.
От чего зависит твердость металлов по этому классу:
- От наличия легирующих добавок, перечисленных выше.
- От естественных свойств сырья.
- От термообработки. С этой целью помогает закалка – материал нагревают сверх определенной критической точки, кристаллическая решетка меняется, и после охлаждения закаленная сталь становится очень надежной.
- От цементации – способом диффузии образец насыщается углеродом. Такому методу подвергаются только низкоуглеродистые или легированные части.
- От старения – оно может быть естественным или искусственным. В первом случае со временем протекают процессы, которые не затрагивают микроструктуру, но важны на общем уровне. Во втором применяется термообработка с целью химического и термального увеличения срока эксплуатации – состаривание.
- От наклепывания на поверхность. Это пластическое изменение структуры вещества, приводящее к повышению прочности.
- От обработки лазером. Лазерная установка наплавляет прочный слой.
Кроме того, некоторые этапы металлообработки (прокатка, ковка и закалка) с изменением формы заготовки также приводят к улучшению качества.
