Трапецеидальная резьба

ДОПУСКИ

Числовые значения допусков диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 3 – 5.

Таблица 3

Допуски диаметров d и D₁

Шаг Р, мм	Наружная резьба	Внутренняя резьба	Шаг Р, мм	Наружная резьба	Внутренняя резьба
Степень точности	Степень точности
4	6	4	4	6	4
Допуск, мкм	Допуск, мкм
Td		Td
1,5	150	236	190	16	710	–	1000
2	180	280	236	18	800	–	1120
3	236	375	315	20	850	–	1180
4	300	475	375	22	900	–	1250
5	335	530	450	24	950	–	1320
6	375	600	500	28	1060	–	1500
7	425	670	560	32	1120	–	1600
8	450	710	630	36	1250	–	1800
9	500	800	670	40	1320	–	1900
10	530	850	710	44	1400	–	2000
12	600	950	800	48	1500	–	2120
14	670	–	900

Таблица 4

Допуски диаметров d₂ и D₂

Номинальный диаметр резьбы d, мм	Шаг P, мм	Наружная резьба	Внутренняя резьба
Степень точности
6	7	8	9	6	7	8	9
Допуск, мкм
Св. 5,6 до 11,2	1,5	132	170	212	265	180	224	280	355
2	150	190	236	300	200	250	315	400
3	170	212	265	335	224	280	355	450
Св. 11,2 до 22,4	2	160	200	250	315	212	265	335	425
3	180	224	280	355	236	300	375	475
4	212	265	335	425	280	355	450	560
5	224	280	355	450	300	375	475	600
8	280	355	450	560	375	475	600	750
Св. 22,4 до 45	2	170	212	265	335	224	280	355	450
3	200	250	315	400	265	335	425	530
5	236	300	375	475	315	400	500	630
6	265	335	425	530	355	450	560	710
7	280	355	450	560	375	475	600	750
8	300	375	475	600	400	500	630	800
10	315	400	500	630	425	530	670	850
12	335	425	530	670	450	560	710	900
Св. 45 до 90	3	212	265	335	425	280	355	450	560
4	236	300	375	475	315	400	500	630
5	250	315	400	500	335	425	530	670
8	315	400	500	630	425	530	670	850
9	335	425	530	670	450	560	710	900
10	335	425	530	670	450	560	710	900
12	375	475	600	750	500	630	800	1000
14	400	500	630	800	530	670	850	1060
16	425	530	670	850	560	710	900	1120
18	450	560	710	900	600	750	950	1180
20	450	560	710	900	600	750	950	1180
Св. 90 до 180	4	250	315	400	500	335	425	530	670
5	280	355	450	560	375	475	600	750
6	300	375	475	600	400	500	630	800
8	335	425	530	670	450	560	710	900
12	400	500	630	800	530	670	850	1060
14	425	530	670	850	560	710	900	1120
16	450	560	710	900	600	750	950	1180
18	475	600	750	950	630	800	1000	1250
Св. 90 до 180	20	475	600	750	950	630	800	1000	1250
22	500	630	800	1000	670	850	1060	1320
24	530	670	850	1060	710	900	1120	1400
28	560	710	900	1120	750	950	1180	1500
32	600	750	950	1180	800	1000	1250	1600
Св. 180 до 355	8	355	450	560	710	475	600	750	950
10	400	500	630	800	530	670	850	1060
12	425	530	670	850	560	710	900	1120
18	500	630	800	1000	670	850	1060	1320
20	530	670	850	1060	710	900	1120	1400
22	530	670	850	1060	710	900	1120	1400
24	560	710	900	1120	750	950	1180	1500
32	530	800	1000	1250	850	1060	1320	1700
36	670	850	1060	1320	900	1120	1400	1800
40	670	850	1060	1320	900	1120	1400	1800
44	710	900	1120	1400	950	1180	1500	1900
48	750	950	1180	1500	1000	1250	1600	2000
Св. 355 до 640	12	450	560	710	900	600	750	950	1180
16	500	630	800	1000	670	850	1060	1320
20	560	710	900	1120	750	950	1180	1500
24	600	750	950	1180	850	1060	1320	1700
48	800	1000	1250	1600	1060	1320	1700	2120

Таблица 5

Допуски диаметра d₃

Номинальный диаметр резьбы d, мм	Шаг Р, мм	Основное отклонение диаметра d2
с	е	g
Степень точности
8	9	6	7	8	6	7
Допуск , мкм
Св. 5,6 до 11,2	1,5	405	471	232	279	332	197	245
2	445	525	259	309	366	226	276
3	501	589	298	350	416	261	313
Св. 11,2 до 22,4	2	462	544	271	321	383	238	288
3	520	614	310	365	435	273	328
4	609	721	360	426	514	325	391
5	656	775	386	456	550	351	421
8	828	965	482	576	695	435	529
Св. 22,4 до 45	2	481	569	284	336	402	251	303
3	564	670	335	397	479	298	361
5	681	806	401	481	575	366	446
6	767	899	449	537	649	411	499
7	813	950	475	569	688	433	527
8	859	1015	507	601	726	460	554
10	925	1087	544	650	775	490	596
12	998	1173	589	701	833	534	646
Св. 45 до 90	3	589	701	350	116	504	313	379
4	659	784	390	470	564	355	435
5	712	837	419	500	606	384	465
8	890	1052	526	632	757	479	585
9	943	1118	559	671	803	509	621
10	963	1138	569	681	813	515	627
12	1085	1273	639	764	920	584	709
14	1142	1355	680	805	967	620	745
16	1213	1438	721	853	1028	661	793
18	1288	1525	763	900	1088	703	840
20	1313	1550	775	912	1100	708	845
Св. 90 до 180	4	690	815	408	489	595	373	454
5	775	912	456	550	669	421	515
6	830	986	493	587	712	455	549
8	928	1103	551	663	795	504	616
12	1122	1335	670	795	958	615	740
14	1193	1418	711	843	1018	651	783
Св. 90 до 180	16	1263	1500	753	890	1078	693	830
18	1338	1588	794	950	1138	734	890
20	1363	1613	806	962	1150	739	895
22	1450	1700	849	1011	1224	780	943
24	1538	1800	899	1074	1299	828	1003
28	1625	1900	950	1138	1375	880	1068
32	1718	2005	1015	1203	1453	945	1133
Св. 180 до 355	8	965	1153	576	695	832	529	648
10	1088	1300	650	775	938	596	721
12	1173	1398	701	833	1008	646	778
18	1400	1650	825	987	1200	765	928
20	1488	1750	875	1050	1275	808	983
22	1513	1775	887	1062	1287	818	993
24	1600	1875	936	1124	1361	865	1053
32	1780	2092	1053	1265	1515	983	1195
36	1885	2210	1118	1343	1605	1048	1273
40	1925	2250	1138	1363	1625	1063	1288
44	2030	2380	1203	1440	1715	1128	1365
48	2145	2545	1273	1523	1810	1188	1438
Св. 355 до 640	12	1223	1460	733	870	1058	678	815
16	1375	1625	815	978	1190	755	918
20	1550	1825	912	1100	1337	845	1033
24	1663	1950	986	1174	1424	915	1103
48	2233	2670	1335	1585	1898	1250	1500

Контроль качества

Чтобы удостовериться в том, что заготовка была обработана правильно, необходимо воспользоваться резьбовыми шаблонами. С их помощью проверяется шаг резьбы.

Но для комплексной оценки применяется резьбовой калибр. Для удобства его устанавливают в стойке, и настраивают по эталону или шаблону, затем проверяется ход самой детали.

Также можно воспользоваться самым простым и часто используемым методом. Берётся гайка или болт, и прокручивается по выполненной детали.

Если походу движения на резьбе заметны задиры, или нужно прикладывать больше усилий, тогда вы допустили погрешность в работе. Теперь вы уже знаете, как пользоваться токарным станком для выполнения различных гаек, болтов или резьбовых соединений.

Важно помнить, что такие детали, требуют к себе большой осторожности и нежности при каждом проходе, и даже проверки качества. Лучше потратить больше времени на работу, чем потом испортить несколько заготовок

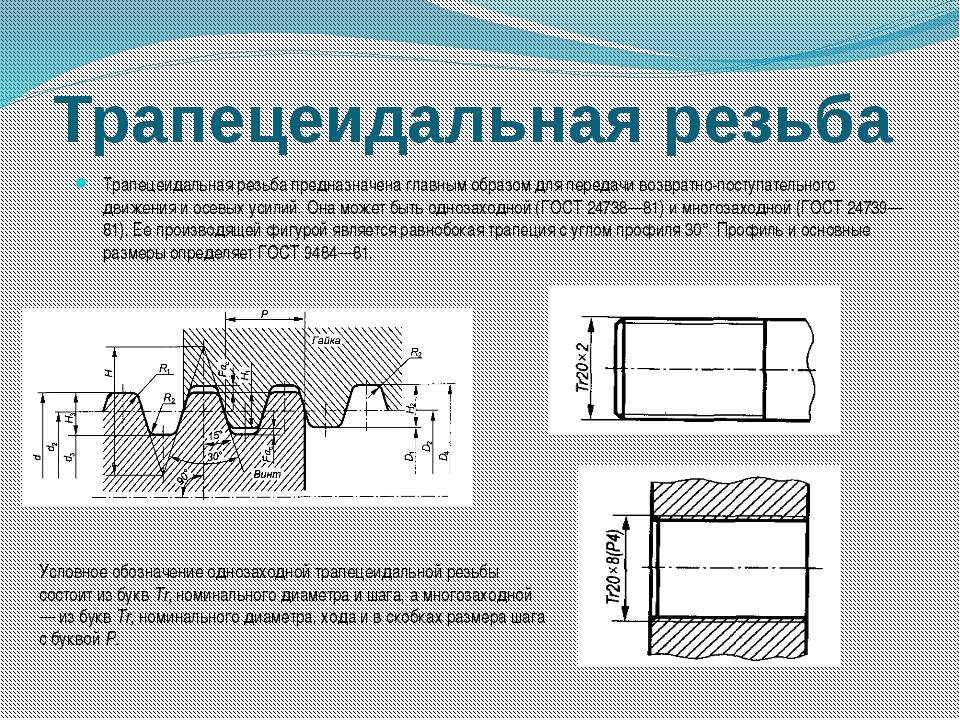

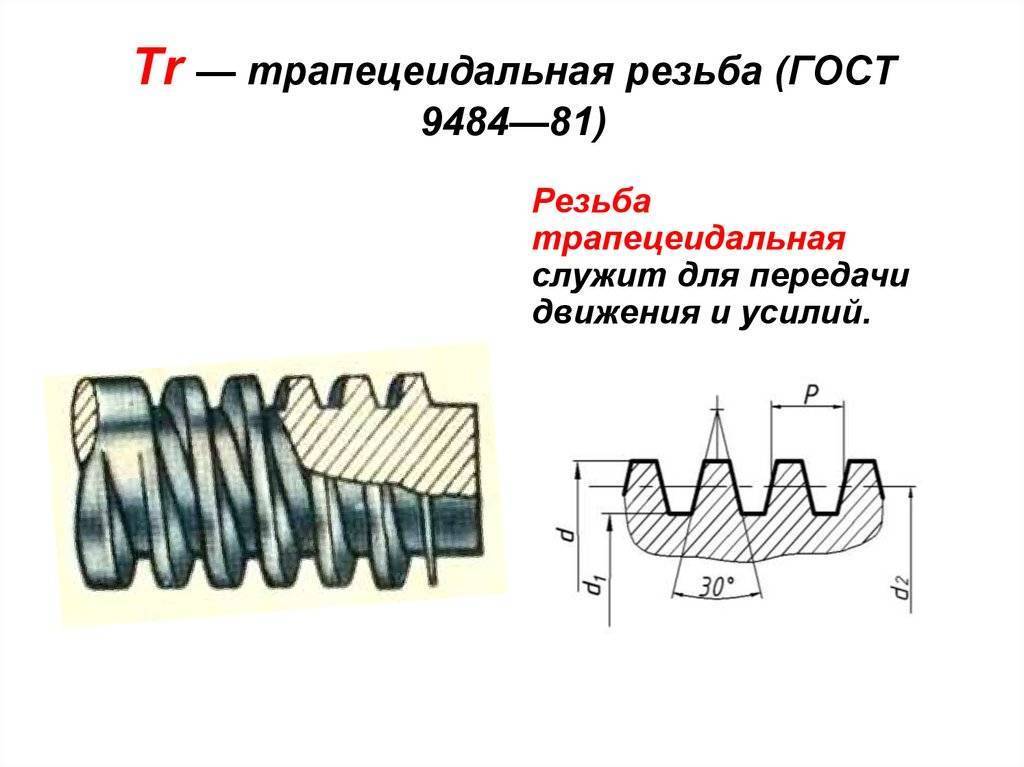

Особенности трапецеидальной резьбы

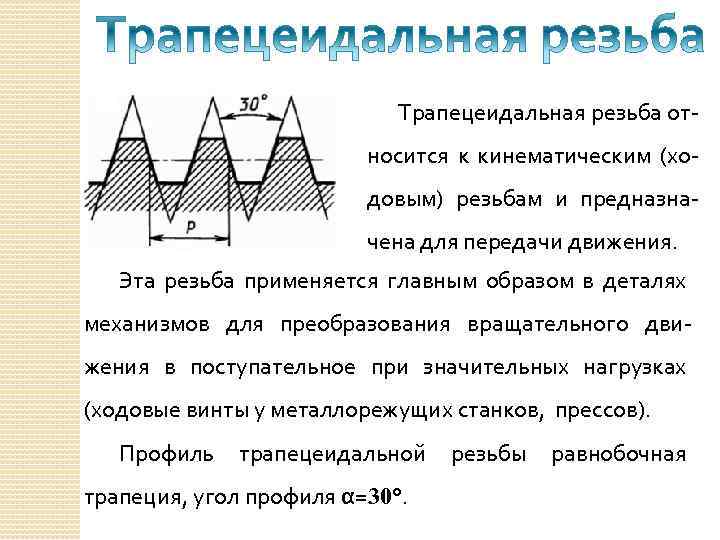

Угол профиля трапецеидальной резьбы составляет 15–40° и образует форму трапеции. Угол подъема равняется 30°.  Угловой коэффициент профиля, тип смазки и материал влияют на показатели трения. Трапецеидальная резьба, благодаря свойству самоторможения, позволяет заготовке не деформироваться при сильных нагрузках. Она обладает лучшей износоустойчивостью, в отличие от трубной резьбы.

Наибольшим эффектом обладают трапецеидальные резьбы, обладающие средним шагом. Они способны обеспечить умеренные показатели точности осевых перемещений и износостойкости обрабатываемой детали. Измерение среднего шага производится при помощи штангенциркуля. Для проведения расчетов достаточно посчитать количество и провести замер протяженности стержня. Результат деления этих величин будет являться значением усредненного шага.В связи с тем, что трапецеидальная резьба является метрической, величина шага указывается в миллиметрах. На чертеже она имеет следующую маркировку:

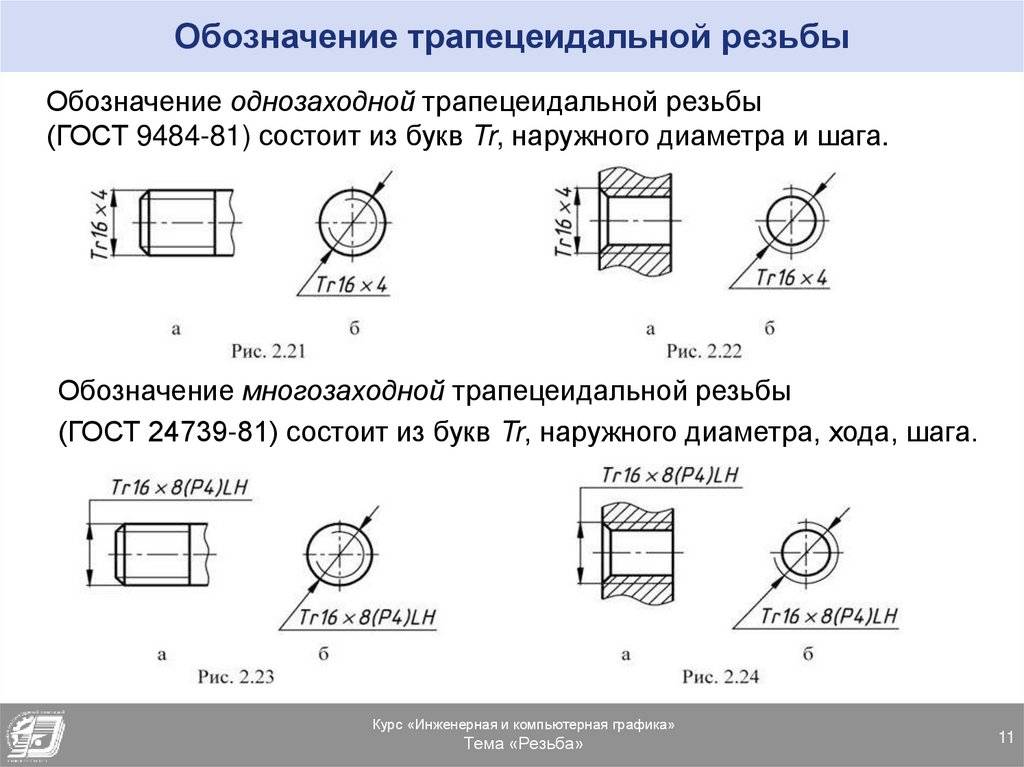

• обозначение латинскими буквами “Tr”;
• указание значений диаметра и шага в мм;
• обозначение левой однозаходной при помощи латинских символов “LH”.

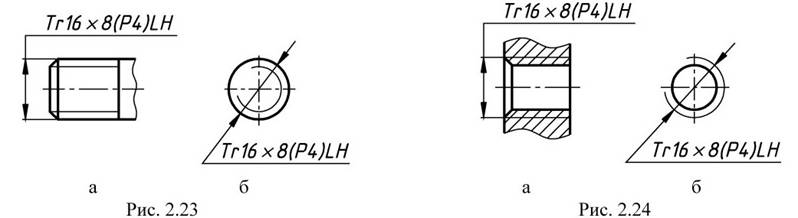

Пример маркировки: Tr25x5LH – резьба с профилем в форме трапеции, однозаходная левая, длина диаметра составляет 25 мм, величина шага равняется 5 мм. Определить основные размерные параметры возможно также при помощи ГОСТ 9484-81.

Трапецеидальная резьба обладает следующими преимуществами:

1. Радиальные зазоры возможно выявить при помощи размещения резьбы посередине диаметра.
2. В отличие от дюймовой резьбы, она обладает преобразовательной функцией, превращая вращение изделия в поступательные движение. Преобразование осуществляется посредством гайки и винта. От этой функции зависит производительность и устойчивость рабочих инструментов.
3. Предоставляется возможность конструировать и демонтировать более комплексные устройства и предметы неограниченное количество раз.
4. Облегчает процесс сбора и разбора деталей, благодаря самостоятельному регулирования силы сжатия.
5. Упрощенный процесс изготовления заготовок в различных вариациях. Качество разработанных деталей определяется от материала исходной заготовки.

Несмотря на большое количество достоинств, она имеет несколько недостатков:

1. В результате сильного трения возникает большое напряжение на впадинах резьбы.
2. Этот вид нарезания нельзя использовать при обработке механизмов, обладающих высокими показателями вибрации. В противном случае это может привести к самостоятельному выкручиванию винтов.
3. Высокая стоимость. Многозаходные резьбы стоят дороже однозаходных. Цена зависит от материалов, количества затраченного времени, технологической базе и объема используемой электроэнергии.

Из-за данных особенностей трапецеидальная резьба используется в узконаправленных отраслях производства в небольшом количестве.

Технология нарезания резьбы

Исходя из обозначенных характеристик, подбирают соответственный резец и режимы нарезания резьбы. До того как приступить к получению на поверхности детали винтообразной канавки треугольного, прямоугольного либо трапецеидального сечения нужно обточить заготовку до нужного поперечника.

Осуществляется данный вид работ стандартным проходным резцом на соответственных скоростях. В связи с частичным расширением металла при нарезании поперечник заготовки нужно сделать на 0,1 мм меньше требуемого поперечника будущей резьбы.

READ Как нарезать резьбу в титане метчиком

Последующий шаг – настройка станка, а конкретнее – гитарного механизма, регулирующего скорость подачи резца. При помощи соответственных таблиц зависимо от хотимого шага нужно выполнить установку нужных зубчатых колес. После чего можно нарезать резьбу на токарном станке.

Для этого в резцедержатель устанавливают резьбовой резец с нужным углом заточки и употребляют для его управления ручку подключения суппорта к ходовому винту. Благодаря данному приспособлению вершинка режущего инструмента производит спиральное движение вдоль поверхности детали, равномерно проход за проходом углубляясь на требуемую глубину до получения полного треугольного профиля.

Для получения наибольшего свойства изготавливаемой резьбы не запамятовывайте временами смазывать поверхность детали машинным маслом. Это понизит шероховатость и отчасти охладит обрабатываемый стержень. Более тщательно поглядеть технологию получения резьбы на токарном станке можно на предлагаемом

Нарезание резьбы прямоугольного и трапецеидального профиля

Нарезание резьбы такого профиля имеет ряд отличительных особенностей от нарезания треугольных резьбы. Прямоугольные и трапецеидальные резьбы часто бывают с двух-, трех- и с большим числом заходов, а следовательно, и угол подъема винтовой линии может быть значительно больше угла подъема винтовой линии треугольных резьбы и достигать значений |/>40°.

При нарезании резьбы прямоугольного и трапецеидального профиля применяют стержневые резцы. Форма профиля резца должна соответствовать профилю, который получается в пересечении винтовой поверхности резьбы с передней поверхностью резца. Главная режущая кромка резца должна быть параллельной оси нарезаемой резьбы. Передний угол резца равен нулю, а задний — 6-8°.

Для обеспечения нормальных условий резания необходимо, чтобы действительный задний угол был не менее 3°. При нарезании правозаходной резьбы задний угол у левой режущей кромки резца должен быть на 2° больше угла подъема резьбы, а задний угол у правой режущей кромки — около 3°. При нарезании лево- заходной резьбы значения этих углов изменяют на противоположные.

Наиболее распространены два способа установки резца при нарезании резьбы с углом |/>4° подъема винтовой линии. При первом способе главную режущую кромку резца устанавливают параллельно оси детали (рис. 10.11,а), что позволяет нарезать резьбу, профиль которой совпадает с профилем резца. Недостатками этого способа являются неодинаковые условия работы боковых режущих кромок резца. Угол резания у правой боковой кромки резца больше 90°(-уо), что ухудшает условия резания. Для улучшения их на передней поверхности вдоль этой режущей кромки выполняют канавку (рис. 10.11,6). Угол резания у левой боковой кромки резца получается меньше 90°, что ослабляет режущую кромку, снижает ее стойкость. В результате резец приходится часто перетачивать. Кроме того, с увеличением угла подъема резьбы возрастает нагрузка на резец, он отклоняется влево и вниз, что может привести к подрезанию профиля резьбы.

40°»/>

Рис. 10.11.Способы (a-в) установки резца при нарезании резьбы с углом наклона винтовой линии у>40°. При втором способе (рис. 10.11,в) главную режущую кромку резца устанавливают перпендикулярно винтовой линии, т.е. боковым поверхностям резьбовой канавки. В этом случае обе боковые режущие кромки находятся в одинаковых более благоприятных условиях работы. Недостатком этого способа является искажение профиля резьбы, которое тем больше, чем больше угол подъема резьбы.

Учитывая достоинства и недостатки каждого способа, второй способ установки резца используют при черновых рабочих ходах для снятия больших припусков. При нарезании резьбы с шагом 3-4 мм, а также при чистовых рабочих ходах (с припуском 0,2-0,3 мм) применяют первый способ установки резца. Главную режущую кромку устанавливают точно на линии центров станка с помощью поворотной головки 3 (рис. 10.12). Фиксируют головку в нужном положении (по риске А относительно шкалы В) винтом 6, который навинчивают на стержень 5 головки по резьбе с крупным шагом и ввинчивают в корпус 4 резца по резьбе с мелким шагом. Такое устройство позволяет надежно закреплять головку 3 в нужном положении. Резец 1 закрепляют в головке винтом 2.

Рис. 10.12.Державка с поворотной головкой для резьбового резцаРис. 10.13.Блок из двух резцов для нарезания трапецеидальной резьбы:1- трапецеидальный (профильный) резец, 2 — прорезной резец

Рис. 10.14.Патроны для нарезания многозаходной резьбы:1,2, 3 и 4 — прорези для нарезаний двух- и четырехзаходной резьбы,

Г, 2′ и 3′ — прорези для нарезания трехзаходной резьбы, 5 — поводковая часть, 6 — корпус,

Иногда головку резца выполняют с прорезью, которая позволяет резцу незначительно отжиматься для повышения качества обработанной поверхности.

Трапецеидальные резьбы с шагом более 3-4 мм нарезают двумя способами. По первому способу канавочным резцом, ширина которого на 0,1-0,2 мм меньше ширины профиля резьбы, прорезают винтовую канавку с внутренним диаметром, равным внутреннему диаметру нарезаемой резьбы, а затем винтовой канавке придают форму трапеции (правым и левым резцами), ширина основания которой по наружному диаметру резьбы на 0,3-Ю,4 мм меньше требуемой. Окончательную обработку боковых поверхностей резьбы производят резцом с полным профилем. По второму способу трапецеидальным резцом прорезают профильную канавку, ширина которой по среднему диаметру резьбы на 0,3^0,4 мм меньше требуемой, а затем эту канавку прорезают прорезным резцом на глубину для получения внутреннего диаметра резьбы. Окончательную обработку боковых поверхностей резьбы производят резцом с полным профилем (рис. 10.13).

Виды резьбы

На сегодняшний день существуют такие типы:

1. Метрическая. Она служит для закрепления нескольких элементов. Условия нарезки установлены в нормативной документации. Профиль представляет собой треугольник с равносторонними углами. Этот показатель равен 60°. Винты с метрической резьбой выполняются с малыми и большими шагами. Первый вид применяется для закрепления тонколистовых элементов для создания повышенной герметичности. Такой вид присоединения можно встретить в точных оптических приборах.

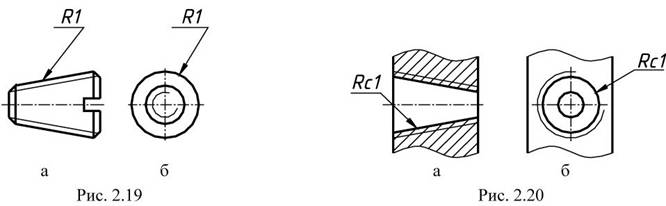

2. Коническая. Она изготовляется также, как предыдущий вид, но закручивание производится на глубину 0,8 мм.
3. Дюймовая. На сегодняшний день нет нормативного документа, в котором указывались бы размеры резьбы. Дюймовая резьба применяется при ремонте различного оборудования. Как правило, это старые приборы и устройства. Основными ее показателями являются наружный диметр и шаг.
4. Трубная цилиндрическая. Данный вид представляет собой равнобедренный треугольник, верхний угол которого равен 55°. Такая внутренняя резьба применяется для соединения трубопроводов, а также деталей, выполненных из тонколистового материала. Она рекомендуется в том случае, когда предъявляются особые требования к герметичности соединения.
5. Трубная коническая. Внутренняя резьба должна соответствовать всем требованиям нормативных документов. Размеры полностью стандартизованы. Ее применяют для присоединения различных видов трубопроводов.
6. Упорная. Такой вид представляет собой неравнобокую трапецию, где одна из сторон наклонена на 3°, а другая – на 30°. Первая сторона является рабочей. Форма профиля, а также диаметр шагов определяются нормативными документами. В соответствии с ними резьба выполняется диаметром от 10 до 600 мм, при этом максимальное значение шага равно 24 мм. Они используются там, где требуются повышенные удерживающие усилия.
7. Круглая. Профиль резьбы представляет собой различные дуги, связанные между собой прямыми линиями. Угол профиля равен 30°. Данный вид резьбы применяют для тех соединений, на которые воздействуют агрессивные среды.
8. Прямоугольная. Она не закреплена никакими нормативными документами. Ее главным преимуществом является высокий КПД. По сравнению с трапецеидальным видом она мене прочна, а также вызывает множество непонятных моментов при ее производстве. Основное место применения – домкраты и различные виды винтов.

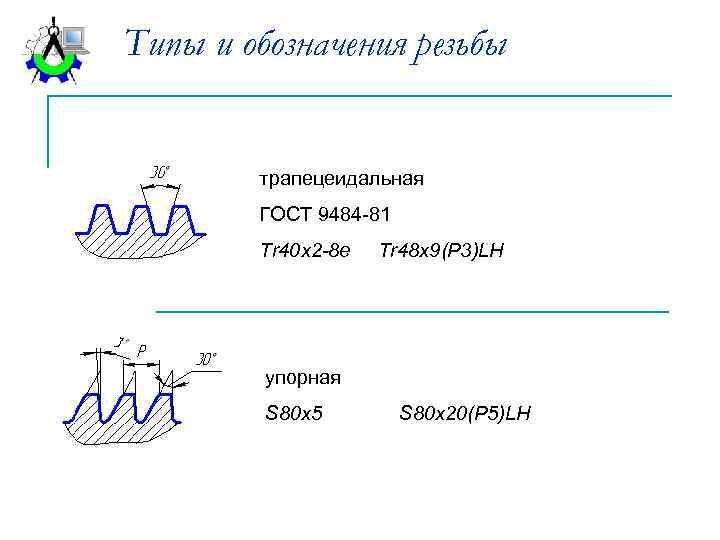

9. Трапецеидальная. Имеет форму равнобокой трапеции с углом профиля 30°. Трапецеидальная резьба, размеры которой закреплены в документации, применяется для соединения различных элементов производственного оборудования.

Особенности резьбы

Прямоугольная резьба обладает нестандартным квадратным профилем, поэтому для нее не установлены стандартные параметры шага, диаметра, величины среза и хода. Глубина профиля данной разновидности нарезки равняется половине шага. Основные размеры резьбовых соединений с прямоугольным профилем определены в ГОСТ 9150-81.

По методу образования выделяют левую и правую прямоугольные резьбы. Левая разновидность нарезки создана контуром, осуществляющим вращение против часовой стрелки. Контур перемещается вдоль оси, относительно наблюдателя. Правая резьба образована контуром, производящим вращательные движения по часовой стрелке. Движение производится вдоль оси по направлению от наблюдателя.

Прямоугольная резьба может быть однозаходной (нарезка произведена в виде 1 витка). В этом случае груз, размещенный на винтах резьбовых соединений, не сможет самостоятельно опуститься без влияния дополнительной силы трения. Это преимущество однозаходной нарезки обусловлено наличием свойства самоторможения. Также изготавливаются многозаходные резьбовые соединения, где нарезка осуществлена в виде 2-3 раздельных витков, расположенных на равной дистанции. Число заходов прямоугольной резьбы возможно измерить при помощи следующей формулы: Z = L/S, где S – размер шага и L – значение хода.

Прямоугольная резьба обладает множеством схожих особенностей с трапецеидальной ленточной разновидностью нарезки. Обе разновидности нарезания используются для превращения вращательного вида движения в поступательное, обладают свойством самоторможения и не имеют точных стандартов изготовления. Тем не менее прямоугольная резьба уступает трапецеидальной по показателям прочности и технологичности. Также ленточная резьба имеет более простую технологию изготовления, располагает высокими показателями силы трения и не требует дополнительного фиксирования. Но она уступает резьбе с прямоугольным сечением по величине КПД. Сейчас прямоугольная резьба постепенно заменяется трапецеидальной во многих сферах промышленности из-за большого количество недостатков.

Недостатки соединений

Отрицательных сторон у данного вида соединений не так уж и много. Одна из них – это возникновение большого напряжения во впадинах. Кроме того, их нельзя применять в устройствах и механизмах, которые обладают высокой вибрацией, так как винты могут самостоятельно выкручиваться, что не является хорошим знаком.

Поэтому необходимо следить за этим, и в случае возникновения такой ситуации — исправить положение винтов.

Такое качество, как стоимость, можно отнести как к положительным, так и к отрицательным сторонам.

Одноходовые резьбы стоят значительно ниже, чем многоходовые. Здесь каждый выбирает в соответствии с личными предпочтениями. Многие конструкторские организации используют именно многоходовые резьбы, так как они отличаются надежностью и прочностью.

Итак, мы выяснили, что собой представляет такой вид соединения, как трапецеидальная резьба, размеры ее, преимущества и недостатки.

Правила нарезки

Качество профиля зависит от множества факторов:

• Погрешности заготовки. Занижение или завышение диаметра стержня и отверстия соответственно причина неполной высоты витков. Разновысотность по длине – следствие конусности исходной поверхности.
• Рваная поверхность получается при затупившемся инструменте, высокой скорости, неверно выбранной смазке.
• Усадка гайки по среднему диаметру характерна при аналогичном износе метчика.
• Растяжка витков происходит от подтормаживания самовыдвижной оправки.
• Разбивка гайки по среднему диаметру возможна от большого переднего угла, способствующего отжиму перьев метчика.

Во избежание указанного необходимо:

• Грамотно выбрать оснастку и методику нарезания.
• Подготовить заготовку согласно технологической документации или указаний справочных таблиц.
• Правильно подобрать режимы резания и СОЖ.
• Настроить станок на обработку, при необходимости рассчитать и собрать гитару.
• Заточку, установку резца контролировать по шаблону.
• Проверить первые готовые детали, произвести поднастройку, периодически повторять контроль в дальнейшем.
• Следить за исправностью приспособлений, своевременно подтачивать инструменты. Контроль качества резьбы Обеспечение требуемых служебных характеристик соединения определяется соответствием действительных значений: наружного, внутреннего, среднего диаметров, половины угла профиля, шага. Проверки выполняются:
• Калибрами. Контролируют диаметры резьбы в серийном производстве.

Шагомерами (резьбовыми шаблонами), микрометрами со сменными вставками. Первыми проверяют на просвет P и α/2, вторые комплектуются набором сменных вставок под разные номиналы, предназначены для замера среднего диаметра болтов. Применяются в мелкосерийных цехах, измерения не точные.

Точное измерение среднего диаметра винта выполняют, используя три проволочки, микрометр или оптиметр. Погрешность последнего до 2 мкм.

Особо ответственные детали проверяют с помощью инструментальных микроскопов, позволяющих надежно определять диаметры, шаг, углы.

Оценка статьи:

Сохранить себе в:

Нарезка трапецеидальной резьбы на токарном станке Ссылка на основную публикацию

Процесс нарезания

Перед тем, как приступить к нарезке, следует с помощью свёрл проделать в заготовке отверстие. Диаметр отверстия от сверла должен совпадать с внутренним размером резьбы. Когда размер сделанного свёрлами отверстия подобран неправильно, можно сломать инструмент или канавки получатся некачественными.

Например, при нарезке М5 (диаметр канавки составляет 5 мм) следует выбирать сверло под отверстие 4,2 миллиметра. Для нарезания М4 диаметр сверла должен составлять 3,3 миллиметра, а перед работой метчиком М6 предварительно выполняется отверстие сверлом 5 мм. Вычисляется этот показатель с учетом шага резьбы. Шаг можно вычислить математически, но на практике прибегают к таблицам соответствия, где для метчика М5 шаг составляет 0,8, для М4 этот показатель составляет 0,7, для М6 — 1. Из диаметра вычитаем показатель шага и получаем нужный диаметр сверла. При работе с хрупкими металлами, например, чугуном, диаметр сверла следует уменьшить на 0,1 мм по сравнению с рекомендованным в таблице размером.

Формула вычисления диаметра отверстия при работе с трехпроходными метчиками:

здесь: Дм — диаметр метчика.

Тип	Диаметр	Шаг
М1	0,75	0,25
М1,2	0,95	0,25
1,4	1,1	0,3
1,7	1,3	0,36
2,6	1,6	0,4
2,8	1,9	0,4
М3	2,1	0,46
М3	2,5	0,5
М4	3,3	0,7
М5	4,1	0,8
М6	4,9	1
М8	6,7	1,25
М10	8,4	1,5

Таблица 1. Соответствие диаметров резьбы и подготовительного отверстия

Перед началом работы метчик вставляют в квадратный хвостовик — вороток. Воротки могут быть обычными или с трещоткой. Резьба выполняется аккуратно, первый проход делают метчиком №1 до конца

Особое внимание необходимо обратить на направление движения: только по часовой стрелке, при этом необходимо приложить некоторое усилие. Выполняется так: 12 оборота по ходу чередуется с 14 оборота против хода винта для разрушения стружки

Резьба в дюймах	Наружный Д, мм	Диаметр, в мм	Шаг, мм
18″	2,095	0,74	1,058
14″	6,35	4,72	1,27
316″	4,762	3,47	1,058
516″	7,938	6,13	1,411
716″	11,112	8,79	1,814
38″	9,525	7,49	1,588

Таблица 2. Диаметры отверстия под дюймовые резьбы

2.1.2. ОБОЗНАЧЕНИЕ РЕЗЬБЫ

В общем случае в
обозначение резьбы входят

1.буквенный
знак резьбы;

2.номинальный
размер в миллиметрах или дюймах;

3.размер
шага;

4.для многозаходной
резьбы – значение хода с указанием шага;

5.буквы LH для левой резьбы;

6.буквенно-цифровое
обозначение поля допуска или буквенное обозначение класса точности;

7.цифровое
значение или буквенное обозначение длины свинчивания, если она отличается от
нормальной.

Условное
обозначение метрической резьбы регламентирует ГОСТ 8724-81. Оно состоит из буквы М (символа
метрической резьбы), номинального диаметра резьбы, шага и направления резьбы
(если она левая). Многозаходные метрические резьбы обозначают (после
номинального диаметра) буквами Рh, значением хода резьбы, буквой Р и числовым значением шага. Пример
обозначения трехзаходной левой метрической резьбы с номинальным диаметром 24 мм, с шагом 1 мм и значением хода 3 мм:М24´Рh3Р1-LH.

Примеры обозначения
метрической резьбы и варианты его нанесения на чертеже приведены на рис. 2.14.
Варианты нанесения обозначений на рис. 2.14, а и 2.14, в
предпочтительней.

Условное обозначения
метрической конической резьбы(ГОСТ 25229-82) включает
буквенное обозначение (МК), диаметр резьбы в основной плоскости, шаг и
направление (если оно левое). Обозначение наносят, как показано на рис. 2.15,
2.16 . Варианты нанесения обозначения на рис. 2.15, а и 2.16, а
предпочтительней.

Условное обозначение
трубной цилиндрической резьбырегламентирует ГОСТ 6357-81. Оно состоит
из буквы G и условного размера – внутреннего диаметра трубы в дюймах.
Обозначение наносится на изображение, как показано на рис. 2.17, 2.18. Варианты
нанесения обозначения на рис. 2.17, а
и 2.18, а предпочтительней.

Условное обозначение трубной
конической резьбы (ГОСТ
6211-81) состоит из буквенного обозначения R (наружная резьба) и Rс (внутренняя резьба), диаметра резьбы в основной плоскости
в дюймах (рис. 2.19 и 2.20). Варианты нанесения обозначения на рис. 2.19, а и 2.20, а предпочтительней.

Условное обозначение
трапецеидальной резьбы.
Обозначение однозаходной трапецеидальной резьбы (ГОСТ 9484-81) состоит из букв Tr, наружного диаметра и шага (рис. 2.21 и 2.22). Варианты нанесения
обозначения на рис. 2.21, а и 2.22, а предпочтительней.

Обозначение многозаходной трапецеидальной резьбы (ГОСТ 24739-81) состоит из
букв Tr, наружного диаметра, хода и шага (рис. 2.23 и
2.24). Варианты нанесения обозначения на рис. 2.23, а и 2.24, а
предпочтительней.

Условное обозначение упорной
резьбы(ГОСТ 10177-82) состоит из буквы S,
наружного диаметра и шага резьбы:S28×5. Для
многозаходной резьбыобозначение состоит
из буквы S, наружного диаметра, хода и шага: S28×10(Р5)LH. Варианты нанесения
обозначения на рис. 2.25, а и 2.26, а предпочтительней.

Условное обозначение круглой резьбы для электротехнической арматуры по ГОСТ
28108-89 состоит из букв Е (серия) и
наружного диаметра, например, Е27 (рис. 2.27).

Резьба прямоугольная не
стандартизованная на чертежах задается всеми конструктивными размерами:
наружным и внутренним димаметрами, шагом, шириной зуба. Варианты нанесения
размеров резьбы с прямоугольным профилем показаны на рис. 2.28, а, б,
в. Рекомендуется показывать в масштабе увеличения профиль данной резьбы
и все ее размеры.
