Технология и оборудование для торцовки пиломатериалов

Содержание работы

ТЕХНОЛОГИЯ И ОБОРУДОВАНИЕ ДЛЯ ТОЦОВКИ ПИЛОМАТЕРИАЛОВ

Торцевание (торцовка) – формирование торцовых поверхностей (торцов) пиломатериалов путем их поперечного деления с целью:

-удаления дефектных участков;

-получения заданной длины пм.

В связи с этим различают предварительное и окончательное торцевание.

Предварительное торцевание

проводится с целью удаления явно выраженных дефектов и пороков древесины на поверхности пм (пф). Это, как правило, остроконечные (шилохвостные), кривые и фаутные доски.

Окончательное торцевание

выполняется для формирования заданных (стандартных) размеров пм по длине. Окончательное формирование длины производится, как правило, после сушки.

Практикуется также зачистка комлевых торцов

пм. Когда оператор (торцовщик) сомневается в глубине распространения дефекта обработки или порока древнсины со стороны комлевого торца доски, он производит его «зачистку»: отпиливает кусок доски длиной 3…5 см, оценивает состояние «вскрытого» торца и принимает решение о выполнении окончательного торцевания комлевого конца доски.

Номинаоьные размеры длины пм:

– 1. 6,5 м с градацией 0,25м – для внутреннего рынка;

– 1,5…6,3м с градацией 0,3м.

Предельные отклонения от номинальных размеров пиломатериалов по длине +50 мм; – 25 мм.

В лесопильном производстве для поперечного раскроя пиломатериалов применяются однопильные торцовочные станки и многопильные торцовочные агрегаты. Однопильные торцовочные станки можно разделить на четыре вида: с неподвижным суппортом, маятниковые, балансирные и с прямолинейным перемещением пилы. (рис. 13.1). Классификация станков по конструктивному признаку позволяет выделить среди них два основных типа: с подвижным и неподвижным суппортом. В станках с подвижным суппортом, предназначенных для точной и предварительной торцовки, подача осуществляется суппортом на неподвижную заготовку.

Доски торцуют позиционным и проходным способами. В первом случае при выполнении технологической операции обрабатываемый материал неподвижен, а подается режущий инструмент. Во втором случае поперечное деление пиломатериалов происходит при их перемещении.

Позиционные торцовочные станки

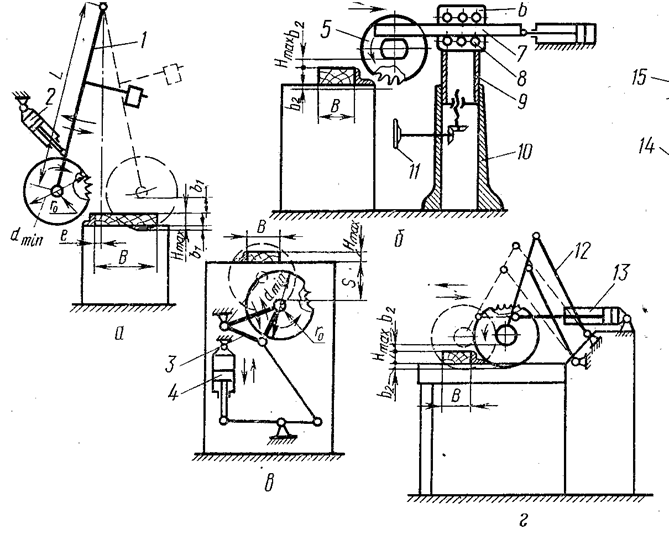

Рис.13.1. Схемы станков для позиционной торцовки пиломатериалов и заготовок:

a- маятниковые; б и г- с прямолинейным выдвижением пилы; в- балансирные.

Однопильные торцовочные станки с неподвижным суппортом входят в состав проходных торцовочных агрегатов и линий. Маятниковые торцовочные станки и станки с прямолинейным перемещением пилы в лесопильном производстве применяются редко, они широко используются в раскройных и деревообрабатывающих цехах.

Наибольшее применение в производстве пиломатериалов получили балансирные торцовочные станки.

Установки позиционного типа

оснащаются однопильными круглопильными станками различных моделей: балансирными (типа ЦКБ), маятниковыми (типа ЦМЭ), с прямолинейным выдвижением пилы (типа ЦПА и СТ), технические х-ки которых приведены в табл.1.

Рис.13.2. Балансирный торцовочный станок ЦКБ40-01:

а

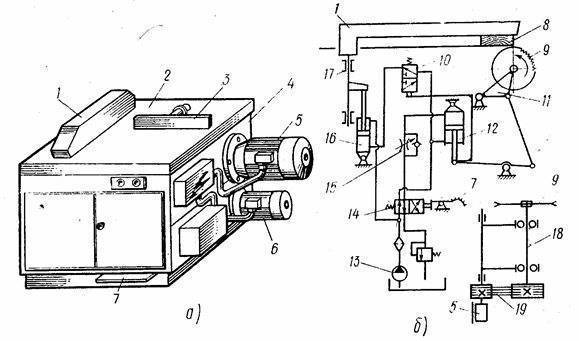

-общий вид;b -гидрокинематическая схема; 1-ограждение; 2-стол; 3-направляющая линейка; 4-станина; 5,6-электродвигатели; 7-педаль управления; 8-доска; 9-пила; 10,14-гидрораспределители; 11-рама; 12,16-гидроцилиндры; 13-гидронасос; 15-дроссель; 17-направляющая; 18-вал; 19-клиноременная передача.

Станки типа ЦКБ с педальным включением пилы и ее перемещением в процессе резания с помощью гидропривода предназначены для распиловки досок шириной до 300…400 мм при диаметре пилы 500…700 мм. Они получили наибольшее распространение в лесопильных цехах, практикующих позиционный способ торцевания пм.

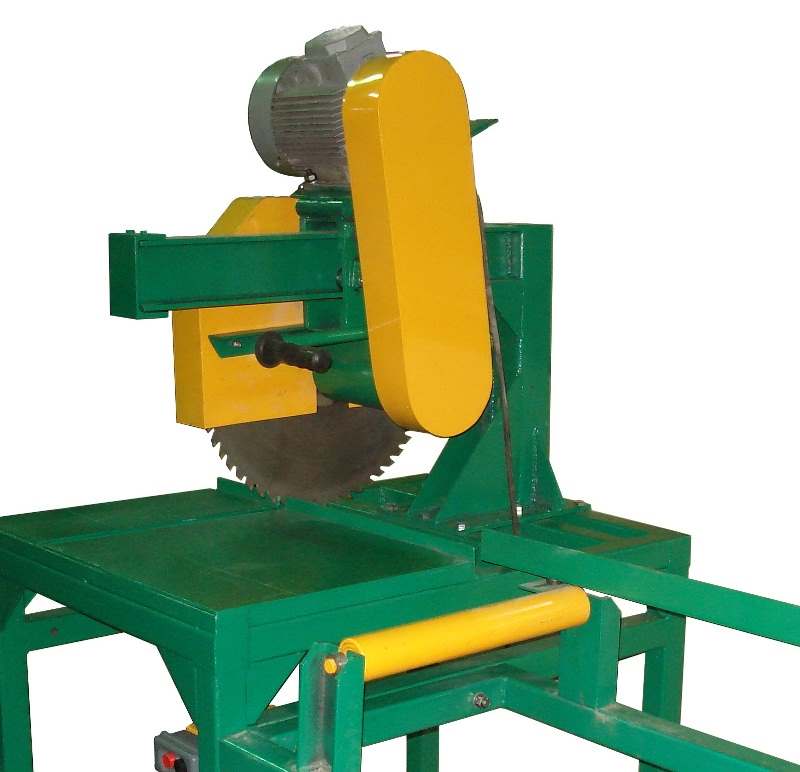

Рис.13.3. Торцовочный станок с прямолинейным движением пилы:

1-станина; 2пила; 3-обойма; 4-гидроцилиндр; 5-педаль.

Мнение о пилах на базе мотора 4 кВт

Пилы на базе моторов в 4 кВт подходят не только для распила досок, но и обработки довольно широких брусков. Многие модификации производятся с праймером. Также стоит отметить, что на прилавках производители предоставляют модификации с двумя ручками. По размерам они сильно отличаются.

Если рассматривать стандартную модель, то частотность у нее равняется 120 оборотов в минуту. Также стоит отметить, что есть модификации с канальной системой охлаждения. Дроссельные заслонки используются без переходника. Роторы можно встретить в основном планетарного типа, которые работают через блок управления. Тормозные системы используются только цепного типа, а козырьки применяются с защитой.

Перечень характеристик оборудования

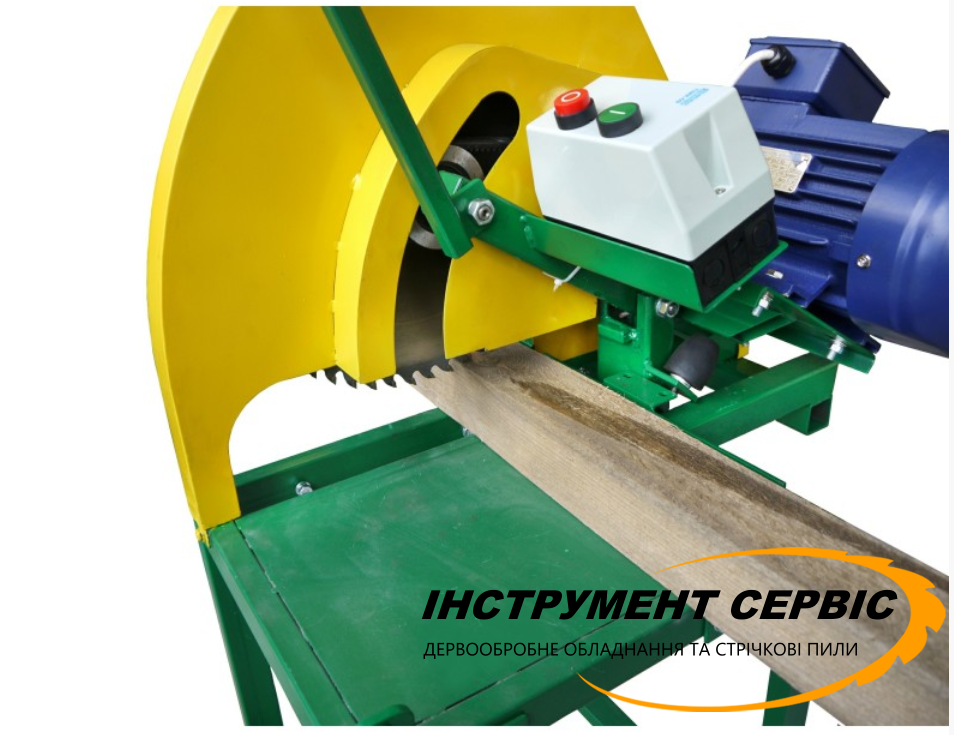

Небольшая торцовочная пила

Следующим этапом работ является расчет характеристик, которыми должен обладать торцовочный станок для обработки деревянных досок. Они зависят от размеров заготовки, ее конфигурации и требований к качеству торцевания.

Изначально определяется требуемая глубина реза и скорость обработки. Для выполнения операции торцевания достаточно приобрести или сделать настольную модель. Большие производственные станки могут иметь несколько блоков распиловки и ряд других дополнительных функций.

Но независимо от конструктивных особенностей торцовочный станок характеризуется следующими техническими параметрами:

• максимальный и минимальный диаметр пилы. Она определяет глубину распила и габариты будущего оборудования;
• диапазон расстояний от торцевой плоскости пильного диска до рабочего стола
• параметры поворотного блока, если таковой предусмотрен в конструкции;
• мощность электродвигателя главного привода;
• число оборотов и возможность их регулировки.

Для подключения стружкопылесоса следует знать диаметр подводящего патрубка. В случае, если он имеет нестандартный размер – можно использовать переходники. Также для надежной фиксации досок применяют дополнительные компоненты – струбцины. Их конструкция и конфигурация напрямую зависят от параметров заготовки.

Как сделать торцовочную пилу из дисковой и стол для неё своими руками

Торцовочная пила – та же дисковая отрезная пила на базе обычной циркулярки. Она позволяет с большой точностью пилить под необходимым углом практически все материалы – от пластика до металла. Стоит такой инструмент от изготовителя, то есть в готовом виде, недешево, а собрать её самостоятельно не так-то и сложно. Поэтому, если у вас есть острая потребность в торцовочной пиле, а руки растут из нужного места, дальнейшая информация будет очень кстати.

Интересно! Собрав инструмент своими руками, любой мастер с легкостью сможет найти причину поломки и устранить её, что дополнительно сэкономит средства.

• сам диск для распилов;
• ручка, для того чтобы держать и направлять инструмент;
• двигатель;
• подножка с кнопкой запуска.

Важно! Вне зависимости от фирмы изготовителя такой инструмент всегда оснащен прочным диском, что и делает её такой универсальной в использовании. Если мы задались целью собрать торцовку собственноручно, то и диск покупаем сами, а поэтому не забудьте, что в этом вопросе лучше не экономить, а выбрать самый прочный диск и именно для таких нужд

Родной диск от циркулярной пилы вполне подходит

Родной диск от циркулярной пилы вполне подходит

Родной диск от циркулярной пилы вполне подходит.

Переходим к сути вопроса: у вас есть в наличии циркулярка, и вы собираете самодельную торцовочную пилу. Первые три пункта уже наличествуют в самой циркулярке, а четвертый может и не понадобиться, если вы умело соберете направляющую шину для пилы.

Приступим к сборке

1. Вырезаем прямоугольный лист фанеры и делаем на нем длинный пропил, по которому будет ездить ваша торцовка;
2. Сверху прикручиваем две направляющие, например, из алюминиевого уголка, на ширину рабочей плоскости самой циркулярки;
3. Снизу к фанерному листу нужно прикрутить две подставки высотой, равной глубине пропила вашей пилы (5.3 см).

В итоге у нас получается направляющая, по которой будет ходить циркулярка. В зависимости от того, как её закрепим на столе при помощи такого простого механизма, мы можем сделать точный распил под любым углом. Самый простой вариант конструкции готов.

А что если мы хотим, чтобы наша торцовка была более функциональна в работе и внешне напоминала заводскую торцовочную пилу? В этом случае придется проявить больше смекалки.

1. Во-первых, необходимо смастерить кронштейн и стойку, на которых будет закреплена циркулярка. ДСП (27 мм) – прекрасное сырье для подобного механизма. При помощи саморезов и алюминиевых уголков у вас получится очень приличная верхняя часть торцовки. А закрепленные сверху пружины могут сделать работу на такой пиле более удобной;
2. Во-вторых, нужно закрепить сам штатив на подвижной поворачивающейся подножке, сделать маятниковую пилу, благодаря чему мы в итоге сможем менять угол торцевания.

Осторожно! От того, какой материал вы выберете для стойки и штатива, насколько надежно их закрепите на подножке, будет зависеть не только качество работы и функциональность торцовки, но и ваша личная безопасность. Не зря говорят, что если плотник опытный, то он обязательно без пальца

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Что касается самой торцовки, то о сборке все сказано. Однако если мы решили сделать пилу, внешне похожую на заводскую, то без стола будет сложно обойтись.

Как смастерить стол для торцовой пилы своими руками

Хорошим материалом для стола может послужить 19-миллиметровая МДФ-плита.

Измерьте глубину и ширину всей конструкции (торцовочной пилы); Теперь измерьте ширину и глубину верстака, на котором будет стоять стол и сама торцовка; В итоге нижняя часть стола из МДФ-плиты должна быть равна ширине и глубине верстака, а верхняя состоять из двух частей и суммарно быть меньше по длине на ширину торцовочной пилы; Высота стола должна быть равна глубине распила; Внутри стола (между верхней и нижней плитами) на расстоянии 50 см важно сделать жесткие перегородки из той же МДФ-плиты. Это необходимо для того, чтобы при нажиме стол не прогибался

Вот теперь уже точно всё

Вот теперь уже точно всё

Торцовочная пила из обычной циркулярки готова

Вот теперь уже точно всё. Торцовочная пила из обычной циркулярки готова.

Интересно! Торцовочная пила – само по себе довольно опасное оборудование, а если ты её ещё и собрал собственными руками, опасность такого механизма может возрасти в разы! С другой стороны, собрав все детали самостоятельно и позаботившись о всевозможных защитных коробах и кожухах, ты можешь свести риск к минимуму. В таком случае действует правило: Твоя безопасность – только в твоих руках.

Конструкция торцовочного станка

Прежде, чем приступить к созданию торцовочного станка своими руками, стоит ознакомиться с главными конструктивными особенностями. Именно ими определяется качество и параметры торцевания досок или прочих древесных материалов. Важный показатель качества оборудования – это уровень точности реализации работ по дереву. От этого зависит геометрия материала, что в свою очередь определяет факторы для производственных линий, а также во время работы в домашней мастерской.

• пильный блок имеет в своем составе электродвигатель и систему передачи крутящего момента на рабочий вал, на котором установлен пильный диск
• система опускания/поднимания бока обработки. Чаще всего она является системой кронштейнов с амортизирующими устройствами в виде пружин
• рабочий стол нужен для того, чтобы зафиксировать заготовки в конкретном положении по отношению к диску. В таком столе может присутствовать поворотный механизм для реализации торцевания сложных по конфигурации изделий.

В процессе работы с досками торцовочные станки создают большой объем стружки и древесной пыли. Чтобы механизм не засорялся нужна система принудительного удаления отходов из области обработки.

Для того, чтобы осуществить торцевание под углом стоит предпочесть модели, имеющие функцию поворота диска под определенным углом.

Лучшие недорогие торцовочные пилы

Предназначение

Пилы торцовочные используются преимущественно для выполнения таких операций, как распускание и торцевание досок. Эффективная работа инструментом возможна только при условии использования распиловочного диска определенного диаметра, который следует выбирать с учетом размера обрабатываемых деталей. Для торцовочных станков, предназначенных для домашнего использования, лучше всего приобрести диск диаметром 20 см. Хорошим решением являются и универсальные модели, в которых используются круги 25 см. Этот тип устройств предназначен для распускания досок.

Торцовочные пилы ручного типа — это узкоспециализированный инструмент. Он не подходит для распускания досок. Гораздо эффективнее его использовать для создания коротких резов. Устройства этого типа позволяют без особых усилий выполнять торцевание концов досок или срезать их под определенным углом. Как можно судить по многочисленным отзывам владельцев, этот инструмент может справиться с самыми сложными операциями древесины. Есть модели, которые укомплектованы специальными протяжными механизмами. Основное предназначение такого оборудования — разрезание широких заготовок.

Характерные исполнения механизма

Принцип подвижности режущих узлов у однопильных станков реализован конструкциями следующих типов:

• Прямолинейные. Блок передвигается по жесткой горизонтальной консоли, высота которой может регулироваться;
• Маятниковые (ЦМЭ). Расположение дискового узла на подвесках позволяет ему двигаться по дуге, опускаясь и поднимаясь ;
• Балансирные. Пила находится под столом, подъем ножа осуществляется нажатием педали. Количество подъемов 10 – 12 в минуту;
• Стационарные. Заготовка подается на фиксированный вращающийся нож по дереву.

К многопильным установкам относят триммеры, слэшеры. На двухсторонних торцовочных станках за один проход обрабатывают боковую и верхнюю стороны деревянной детали.

Маятниковый тип

Промышленный ЦМЭ (станок торцовочный маятниковый) имеет характерные особенности:

• ручная или пневматическая подача режущего блока;
• механизированная подача детали;
• регулировка длины заготовки, установкой упоров;
• пневматический прижим;
• электродинамическое торможение.

Конструкция ручной подачи диска ЦМЭ работает с обеспечением возврата в исходное положение под действием противовеса.

Большой радиус хода установки ЦМЭ увеличивают возможную ширину торцовки пиломатериала.

Подвесной тип крепления делает удобным использовать станок ЦМЭ в раскроечном производстве.

Прямой ход

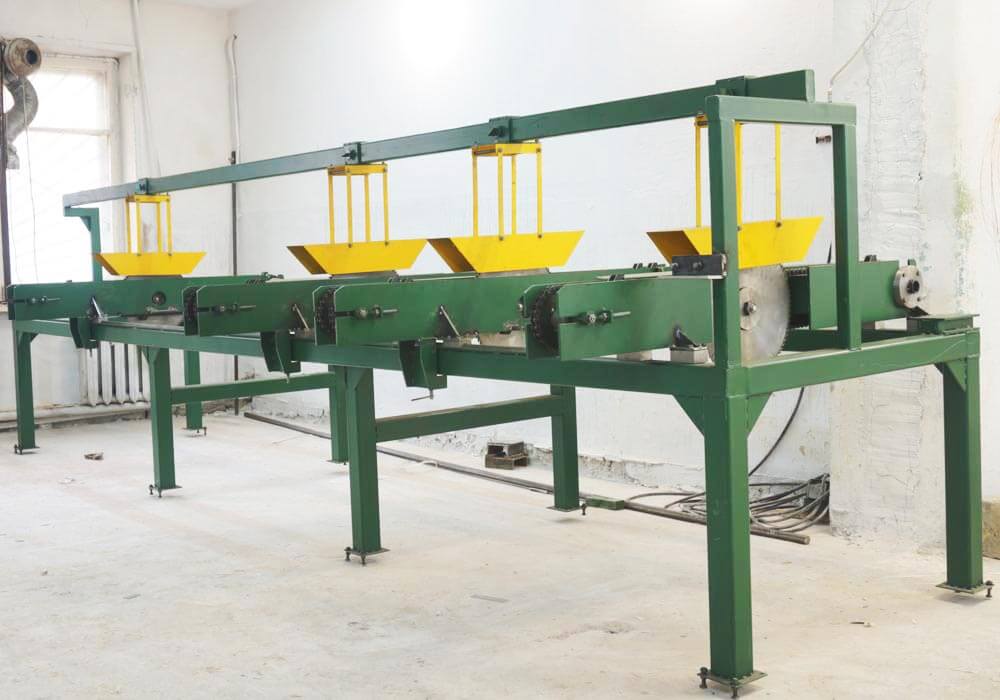

Серийное производство деталей заданного размера выполняет торцовочный станок проходного типа с несколькими пильными узлами. Расстояние между дисками по дереву соответствует нужному размеру. Пиломатериал надвигается по станине с роликами на пилы, обрезающие его в габарит. В одну смену станки этого типа перерабатывают несколько десятков кубов леса.

Торцовочный станок проходного типа с двумя пильными каретками

Производительность, точность угла между гранями бруса повышается на двустороннем оборудовании для торцовки древесины.

Торцовочные пилы по дереву и их конструкция

Конструкция маятниковой торцовочной пилы

Будет справедливо разделить типы торцовок на следующие:

1. простая маятниковая;
2. комбинированная;
3. с протяжкой.

Маятниковые торцовки

Основой служит станина. На станине закреплён поворотный стол, что даёт возможность регулировать угол реза, точно определяя его значение линейкой установки угла.

Продольные упоры, вдоль которых подаётся обрабатываемый материал, закреплены на станине и не вращаются. Регулируется угол реза вращением поворотного стола относительно станины, на котором закреплена дисковая пила.

Пила крепится через поворотный рычаг, подпружиненным шарниром. Поворотный рычаг (маятник) обеспечивает перемещение в вертикальной плоскости. Отсюда и название — маятниковая пила.

Комбинированные пилы

Торцовка, позволяющая менять угол реза в двух плоскостях, называется комбинированной. Для этого к вышеописанному устройству добавляют ещё один шарнир. Комбинированные торцовочные пилы по дереву позволяют менять угол реза по горизонтальной оси только в сторону, противоположную от закреплённого электродвигателя. (См. также статью Шлифмашинка по дереву: особенности.)

Комбинированная торцовочная пила

Пилы с протяжкой

Торцовка с возможностью горизонтального перемещения пилы не только вокруг оси шарнира, но и вдоль линии реза по прямой называется торцовочной пилой с горизонтальным перемещением. Такие изделия называют также «торцовочные пилы с протяжкой по дереву». На фото позади от электродвигателя видны две горизонтальные штанги. Это и есть направляющие для горизонтального перемещения.

Торцовочная пила по дереву с горизонтальным перемещением (с протяжкой)

Практически все торцовочные пилы имеют в комплекте мешки-пылеуловители. Есть и возможность подключения системы пылеудаления. Как это сделать — описывает заводская инструкция идущая в комплекте с оборудованием.

Что интересно, торцовочная пила своими руками по дереву — это не так сложно, как может показаться на первый взгляд. Ведь сам принцип конструкции довольно прост. При желании умельцы могут смастерить даже полноценный торцовочный станок. Ниже приведены устройства, сделанные самостоятельно.

Но, на наш взгляд, всё же лучше не рисковать и отдать предпочтение заводским конструкциям.

Торцовка на фото изготовлена из обычной дисковой пилы

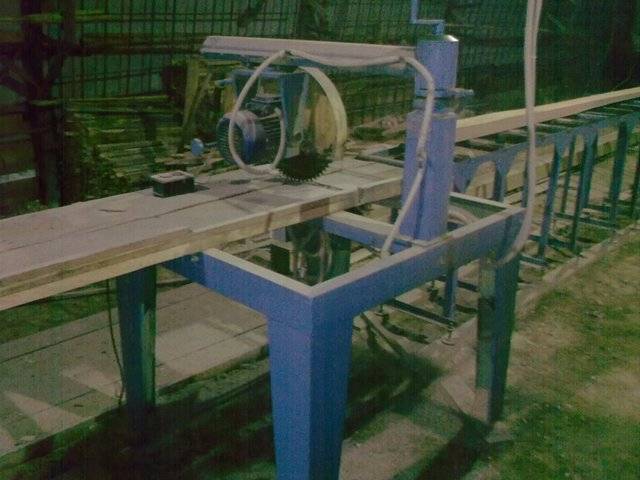

Торцовочный станок по дереву своими руками можно изготовить из самых доступных материалов

Характерные исполнения механизма

Принцип подвижности режущих узлов у однопильных станков сделан конструкциями таких типов:

• Прямолинейные. Блок передвигается по жесткой горизонтальной консоли. Ее высота может регулироваться.
• Маятниковые (ЦМЭ). Расположение дискового узла на подвесках позволяет ему двигаться по дуге, опускаясь и поднимаясь.
• Балансирные. Пила находится под столом, подъем ножа производится нажатием педали. Количество подъемов 10 — 12 в минуту.
• Стационарные. Заготовка подается на фиксированный вращающийся нож по дереву.

К многопильным установкам относят триммеры, слэшеры. На двусторонних торцовочных станках за проход обрабатывают боковую и верхнюю стороны деревянной детали.

Маятниковый тип

Промышленный ЦМЭ (станок торцовочный маятниковый) имеет собственные особенности:

• ручная или пневматическая подача режущего блока;
• механизированная подача детали;
• регулировка длины заготовки, установкой упоров;
• пневматический прижим;
• электродинамическое торможение.

Конструкция ручной подачи диска ЦМЭ работает с возвратом в исходное положение под действием противовеса.

Большой радиус хода установки ЦМЭ увеличивают возможную ширину торцовки пиломатериала.

Подвесной тип крепления позволяет удобно использовать станок ЦМЭ в раскроечном производстве.

Прямой ход

Серийное производство деталей заданного размера выполняет торцовочный станок проходного типа с несколькими пильными узлами. Расстояние между дисками по дереву соответствует требуемому размеру. Пиломатериал надвигается по станине с роликами на пилы, обрезающие его в габарит. В одну смену станки этого типа перерабатывают несколько десятков кубов леса.

Производительность, точность угла между гранями бруса увеличивается на двустороннем оборудовании для торцовки древесины.

Автоматизация процесса

Для поперечного раскроя материала в большом количестве выбирают автоматический торцовочный станок, обслуживающийся одним оператором. Разметка выполняется специальным люминесцентным мелом для распознавания датчиками.

Оператор наносит метки по дереву и подает заготовку в приемное устройство. Транспортировка на торцовку от диска к диску ведется по поперечным и косым (с углом 8° — 10°) роликам.

Кроме поперечного реза, автоматический торцовочный станок может вырезать по меткам участки, содержащие дефекты, перед последующим сращиванием деталей.

Ассортимент изделий, вырабатываемый на автоматических агрегатах, представлен в широком диапазоне от каркасного бруса, мебельных щитов до элементов для окон, дверей, деревянных конструкций в сборке и т. д. Размер от багетной рейки до строительного погонного материала.

Производительность данного оборудования зависит от технических условий на обработку вида материала (породы дерева, толщины) и скорости работы оператора. Несложное управление при малых габаритах самой установки, которые имеет торцовочный станок тайга, дает возможность делать до 4000 резов за 1 смену.

Источник

Простая модель торцовочного станка

Пример самодельного торцовочного станка

Изготовить самодельные торцовочные станки можно в домашних условиях

Но для этого важно правильно разработать схему будущей конструкции и подобрать материалы для ее изготовления. В качестве основного режущего инструмента рекомендуется взять ручную дисковую пилу

Самый простой вариант сборки торцовочного инструмента для досок – установить на заводскую опору дисковой пилы шарниры

Они монтируются с одной стороны на плоскость рабочего стола. Это может быть доска ДСП или массив дерева. Затем необходимо выполнить следующие действия

Самый простой вариант сборки торцовочного инструмента для досок – установить на заводскую опору дисковой пилы шарниры. Они монтируются с одной стороны на плоскость рабочего стола. Это может быть доска ДСП или массив дерева. Затем необходимо выполнить следующие действия.

1. Закрепить шарниры на станине.
2. Сделать сквозное отверстие на рабочем столе для хода диска.
3. Установить вертикальную металлическую стойку с кронштейном для закрепления пружины. Она будет необходима для уменьшения усилия обратного хода режущего инструмента.
4. Закрепить пружину к стойке и пиле.
5. Установить фиксатор для досок. Это может быть любая механическая модель, сделанная из подручных материалов.

Важно учитывать максимальную глубину пропила по дереву. Она не должна превышать толщину опорной доски

Торцовочные станки этого типа имеют основной недостаток – ограничения по ширине обрабатываемого материала

Поэтому в качестве альтернативы предпочитают делать оборудование с функцией протяжки

Торцовочные станки этого типа имеют основной недостаток – ограничения по ширине обрабатываемого материала. Поэтому в качестве альтернативы предпочитают делать оборудование с функцией протяжки.

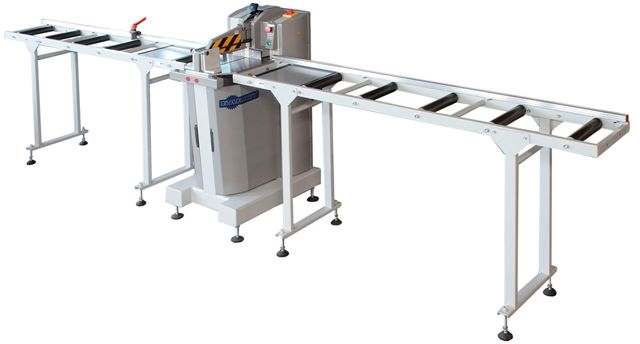

Профессиональная торцовочная пила

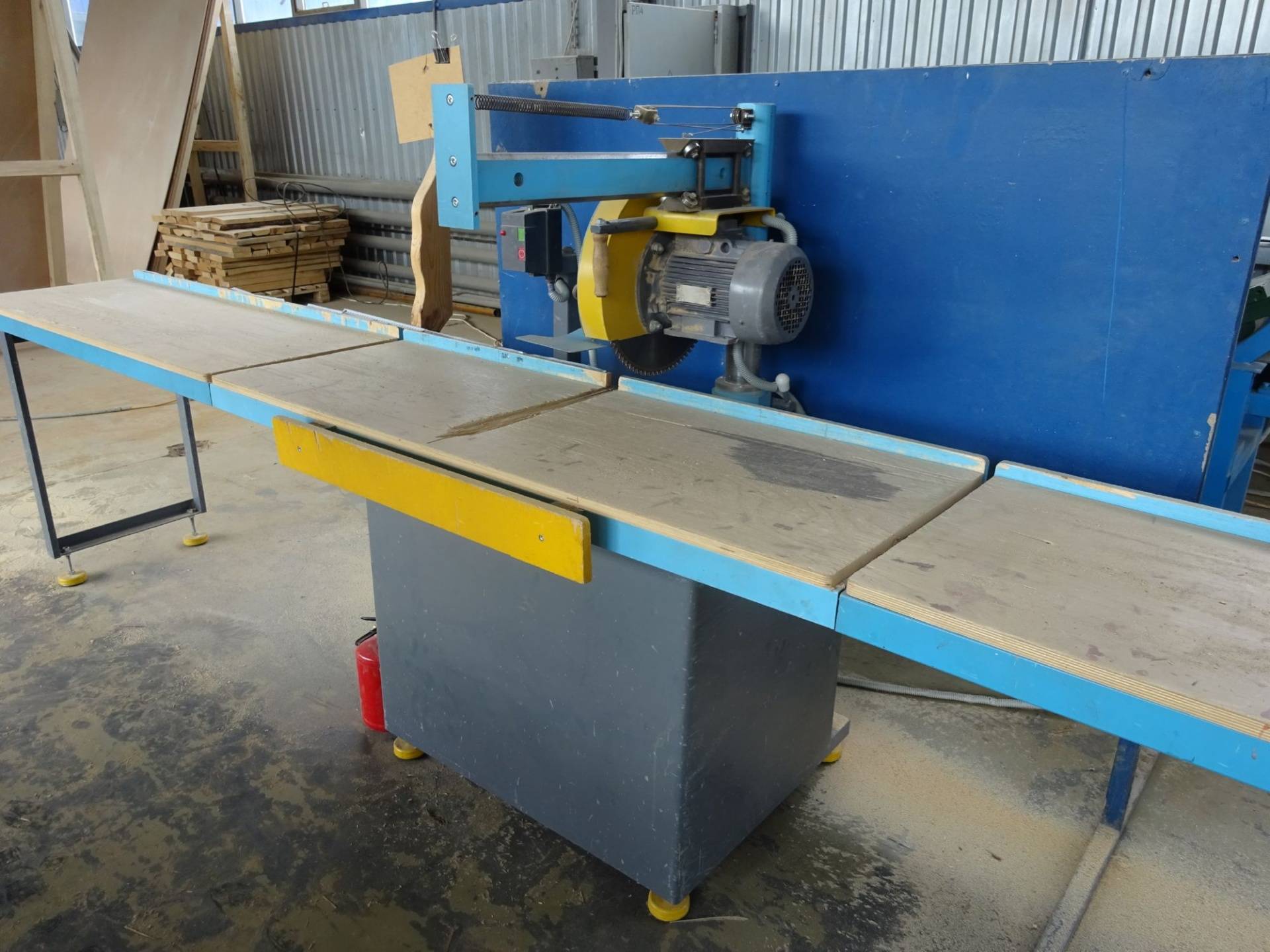

Торцовочный станок для обработки широких заготовок

Для реализации функции протяжки можно использовать одну из схем изготовления – установку гидравлических цилиндров или смещение пильного блока по горизонтальной направляющей. В последнем случае торцовочный станок сможет обрабатывать доски большой ширины.

Сначала следует изготовить станину оборудования. Для этого можно использовать шкворень нужных размеров. В задней части конструкции привариваются два фиксатора, которые необходимы для установки цилиндров. Рекомендуется использовать обыкновенные автомобильные амортизаторы. Из них предварительно удаляется рабочая жидкость, а емкость цилиндров заполняется воздухом. Параметры давления зависят от размеров амортизаторов.

Для крепления режущего инструмента необходимо сделать опорную площадку, соединенную с амортизаторами.

Рекомендации по окончательной сборке:

• в качестве режущего инструмента можно использовать болгарку. Она имеет удобную ручку для опускания пилы и достаточно небольшой вес;
• для поворота конструкции торцовочный станок устанавливается на опорный подшипник. Это дает возможность делать обработку под углом, вдоль и поперек волокон;
• обязательно применяются средства защиты – кожух на режущий инструмент и возможность принудительной остановки при возникновении перегрузок, если таковая не предусмотрена в инструменте.

Устройство своими руками

Обычная торцовка по дереву своими руками делается довольно просто. В первую очередь стоит для модификации подобрать мотор. Целесообразнее брать однофазную модель невысокой мощности. Дополнительно под нее потребуется стартер контактного типа. Устанавливать его придется через клеммную коробку. Рама для оборудования заготавливается из стальных пластин, которые по бокам жестко фиксируются.

Для того чтобы установить ограничитель глубины, припаивается небольшая пластина. Пильный диск должен фиксироваться на стойке. Подключение мотора осуществляется через ротор. Выходные контакты у модели стоит тщательно изолировать. Праймер у многих моделей находится в верхней части конструкции.

Как подобрать пилу

Безусловно, когда имеется стаж работы, и вы не желаете инвестировать в покупку большие средства, можно изготовить такой станок собственноручно

При приобретении пилы для него примите во внимание:

1. Покупайте устройство с защитой, которая обязана закрывать диск не только в спокойствии, но и во время работы.
2. Подбирайте массу и габариты устройства с учетом собственных целей. С объемным взаимодействовать будет труднее, устанете уже после получаса деятельности.
3. Учитывайте удобство пилы, чтобы при ее помощи вам было комфортно трудиться.
4. Учитывайте диаметр диска (не больше метки в 0,2 м). Исследуйте размеры разреза – при распиле объемных частей необходимо подбирать размер больше.
5. Проследите, чтобы вращательный блок и станина были хорошего качества.

Торцовочная пила с протяжкой: конструктивные особенности инструмента

Торцевая пила для дерева имеет довольно простую конструкцию, в состав которой входит пильный диск, двигатель с редуктором, основание и рукоятка с кнопкой запуска. Двигатель для пилы может быть коллекторным или асинхронным. Первый вариант осуществляет большее количество оборотов, не нуждается в регулярном обслуживании, а требует лишь периодическую смену щеток. А второй работает намного тише и является более долговечным. В классическом исполнении устройства двигатель располагается справа относительно диска. Однако существуют усовершенствованные модели, где он размещен сзади, что увеличивает угол обзора во время резки, являясь тем самым более удобным в работе.

Вращение пильного диска выполняется благодаря работе двигателя, который передает зубчатую или ременную передачу через редуктор. Во время работы на первой передаче исключается вероятность проскальзывания изделия даже на высоких нагрузках двигателя. Вторая передача обеспечивает меньше шума и снижает вибрацию диска. А это положительно сказывается на качестве работы и на сроке службы инструмента. Однако в таких устройствах быстро изнашивается ремень, который может также соскочить при резкой смене оборотов. Существуют более надежные и долговечные модели, которые отличаются прямой передачей. Однако их крутящий момент значительно ниже аналогов.

Устройство торцевой пилы с протяжкой

Для расширения возможностей обычной торцевой пилы, в нее может быть встроен протяжной механизм. В этом случае обычная пила превращается в торцовочный станок по дереву. В таких моделях функциональный модуль устанавливается на двух рейках, которые расположены параллельно друг к другу. Такая конструкция дает возможность пильному диску свободно передвигаться во время резки, что позволяет выполнять распил более широких изделий.

Функциональный модуль закреплен на станине. Это основание представляет собой подвижную круглую часть, которая может перемещаться при выставлении угла и упора. Станину для торцовочной пилы обычно изготавливают из магниевых или алюминиевых сплавов. В конструкцию пилы входит защитный кожух, который надевается на круг во время простоя устройства во избежание травм.

Стойка, пильный стол и дополнительные упоры

Одним из основных и сложных элементов углореза по дереву является пильный стол. С одной стороны к нему крепится стойка, с другой стороны над грифом движется диск. У пил с протяжкой гриф намного длиннее. В конце устройства располагается зажимная рукоятка, которая служит для фиксации стола относительно основания, и нажимной фиксатор, применяемый для быстрой настройки самых ходовых углов.

Стол для торцевой пилы можно приобрести в специализированном магазине или сделать собственноручно

На столе и стойке располагаются угловые шкалы, на которых указаны углы поворота и наклона. Стол может поворачиваться в обе стороны от 0 до 45 град. И надежно фиксироваться в выбранном направлении при помощи специального паза с защелкой.

Стойка может быть недвижимой или с наклоном влево на 45 град. Инструмент с наклоном стойки вправо встречается крайне редко, что объясняется необходимостью значительно усложнить конструкцию пилы. Кроме основных градуировок может быть предусмотрено несколько специальных, которые дают возможность подобрать оптимальный угол для резки плинтусов и молдингов.

Для надежной фиксации заготовок любых габаритов используются встроенные струбцины и различные упоры. При работе с длинными изделиями при помощи складных или выдвижных подставок, которые располагаются по обе стороны станины, можно расширить габариты основания. Такие дополнительные упоры обычно входят в комплект торцовочной пилы. Они представлены П-образными стальными прутиками, загнутыми вверх до уровня стола.

Струбцины и упоры используются для надежной фиксации материала во время работы пилы

Существуют более сложные конструкции оснований с литыми подставками, которые фиксируются относительно опоры винтами-барашками. Многие производители укомплектовывают торцовочные пилы, цена которых будет не намного выше классических инструментов, отдельными стойками или специальными столами. Их можно располагать на некотором расстоянии от инструмента в зависимости от длины изделий.

Коротко о главном

Торцевая пила предназначается для раскроя заготовок в любом направлении. Она представляет собой стационарную установку с подвижным режущим диском. Помимо основного модуля с двигателем она оснащается столом с приспособлениями, а иногда – специальным механизмом протяжки для увеличения параметров реза.

Рейтинг торцовочных пил по дереву представлен следующими моделями:

• Makita LF1000.
• Metabo KGS 315 Plus.
• Evolution RAGE3-S.
• DeWALT DW713.
• Bosch PCM 8.
• Hammer STL1400/210.
• DeWALT DWS774.
• DeWALT DHS780N.
• Зубр ЗПТ-210-1400 Л.
• Калибр ПТЭ-1750/255-Ам.
• Bosch PCM 8 S.
• Metabo KGS 315 Plus.
• Makita LH1040F.
• Einhell TH-MS 2112.
• STURM! MS5525S.

При выборе торцовок учитывается ряд ее технических параметров. Это прежде всего мощность, тип мотора, частота вращения, допустимый диаметр диска, устройство измерения, автономность, качество деталей и сборки, отзывы.

Оценок 0

Как подобрать пилу

Безусловно, когда имеется стаж работы, и вы не желаете инвестировать в покупку большие средства, можно изготовить такой станок собственноручно

При приобретении пилы для него примите во внимание:

1. Покупайте устройство с защитой, которая обязана закрывать диск не только в спокойствии, но и во время работы.
2. Подбирайте массу и габариты устройства с учетом собственных целей. С объемным взаимодействовать будет труднее, устанете уже после получаса деятельности.
3. Учитывайте удобство пилы, чтобы при ее помощи вам было комфортно трудиться.
4. Учитывайте диаметр диска (не больше метки в 0,2 м). Исследуйте размеры разреза – при распиле объемных частей необходимо подбирать размер больше.
5. Проследите, чтобы вращательный блок и станина были хорошего качества.

Вне зависимости, решили купить заводской вариант или создать пилу собственноручно, с ней должно быть легко трудиться, а результат получаться качественным.
