Как сделать торцовку из ручной циркулярки своими руками?

Как сделать торцовку из ручной циркулярки маятникового типа?

Простейшую торцовку на основе ручной циркулярки можно сделать за несколько минут. Для этого потребуется дверная петля, лучше с одной длинной стороной (полосой). Одну сторону крепят на платформу циркулярки, вторую на станину. Предельно понятно весь процесс пошагового изготовления показан на этом видео:

Здесь не потребовалась даже фанера и крепеж для изготовления станины. В качестве неё использован обычный деревянный поддон. Также можно использовать любую подходящую готовую платформу.

В некоторых случаях, если в деревянной станине нет щелей под проход диска, их прорезают самим диском. Крепления циркулярки перед этим ослабляют, чтобы сделать пропил с небольшими смещениями влево-вправо. Так прорезь получится немного шире диска, и при работе диск не будет тереться о боковины прорези.

Плюсы такого решения:

• предельная простота изготовления,
• минимум деталей (петля и два болта с гайками и шайбами).
• минимум инструмента для изготовления (дрель, сверло, гаечный ключ).
• быстрота и простота перевода из ручной пилы в режим торцовки и обратно.

Минусы:

• ограниченная возможность пиления под углами по длине и высоте.
• наличие люфта в оси петли, при пилении нужно выбрать одну сторону и прижимать пилу к ней. В другом случае из-за люфта пропил может быть неточным (плюс-минус 2-5 мм).
• изменения в устройство безопасности – кожух диска всегда открыт полностью.

Пример другой самодельной торцовки со специально изготовленной станиной вместо поддона здесь:

Способ немного сложнее, так как приходится делать из фанеры станину. Но преимущества такой конструкции – компактность и мобильность. Её можно убрать на полку, поставить на верстак и т.д.

Пошаговое руководство

Разберем последовательность действий при переделывании циркулярки в торцевую пилу. Особенностью «паркетки» является ее характерный ход. Двигать ею нужно вдоль поверхности разрезаемого материала, но никак не вертикально. Поэтому станок будет представлять их себя базис, который во-первых, позволит позиционировать и крепить заготовку, а во вторых, на нем есть основание с ограничителями, вдоль которого будет перемещаться циркулярная пила в устройстве (паркетка).

Подготовка основания

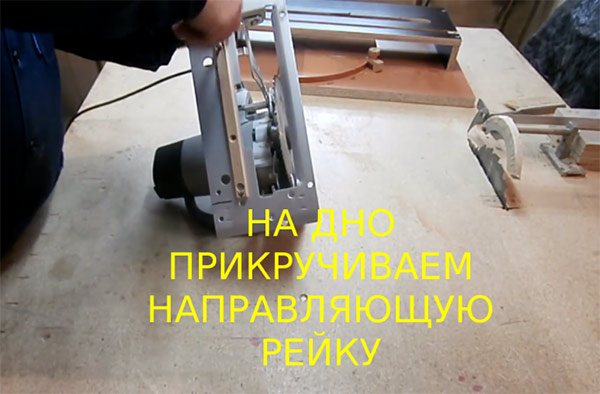

Основанием торцовки из циркулярки является прямоугольный лист толстой фанеры или ДСП, не деформированный. К основанию в дальнейшем будет жестко прикрепляться полка для движения циркулярной пилы.

В листе основания (в столе) нужно сделать прорезь для свободного прохождения пильного диска. Диск должен полностью разрезать заготовку, позиционированную на поверхности стола, поэтому пильные зубья должны заходить глубже его поверхности, но при этом диск должен свободно вращаться. Рекомендуется даже сформировать стол из двух листов ДСП или фанеры, прикрепленных друг к другу плашмя: тогда в верхнем листе нужно будет сделать сквозную поперечную прорезь для свободного движения пильного диска.

Определение высоты полки для поперечного движения

Если работающий на станке правша, то полка для циркулярной пилы должна быть расположена по правой кромке стола, чтобы была возможность закрепить на столе заготовку.

Следует отрегулировать выступ на циркулярной пиле на максимум и замерить, на какой высоте над столом нужно расположить полку для поперечного движения циркулярки, чтобы зубья ее пильного диска не задевали стол. Этот замер фактически определит максимальную толщину заготовок.

Конструирование полки

На поверхность стола относительно прорези следует закрепить саморезами фрагменты ДСП или толстой фанеры, нарастив их, прикручивая друг к другу, до ранее замеренного уровня высоты позиционирования циркулярной пилы.

Следует учесть, что на самом последнем уровне пойдет слой ДСП, который будет формировать полку для движения циркулярной пилы. Так что, наращивая высоту, следует помнить о толщине ДСП последнего слоя.

Полка для движения циркулярки состоит из двух частей, симметрично расположенных относительно линии пропила для свободного хождения диска. Фактически должны получиться 2 «моста», выставленных параллельно друг другу через пространство для пильного диска и правой кромке стола в самой правой части этого стола.

Выставление ограничителей

Когда полка для циркулярной пилы сформирована, то следует спозиционировать на ней эту самую пилу и разметить так, чтобы зубья диска попадали в вырез под них, но и при этом ничего не задевали. Следует отметить габариты корпуса на полках – именно по этим отметкам в дальнейшем нужно будет выставлять ограничители для движения циркулярной пилы.

Эти ограничители следует сделать из обрезков ДСП или толстой фанеры. Шириной они должны быть не менее 5 см. Их главная особенность – максимально ровная кромка, вдоль которой будет происходить перемещение циркулярной пилы. Ограничители следует выставлять так, чтобы циркулярная пила ходила вдоль них плотно и ровно, без какого-либо люфта.

Для этого рекомендуется выставить их изначально на клей, и пока он не схватился, протестировать хождение торцующего прибора. Если все выставлено верно, то ограничители (или направляющие) следует зафиксировать саморезами, прикрутив их к полкам. Так как направляющие имеют ширину 5 см, то ширину полок рекомендуется брать не менее 10 см.

Выставление направляющих для заготовок

Это должна быть полоска из ДСП или толстой фанеры, только здесь шириной уже не менее 10 см, так как у нее будет гораздо большая длина – направляющая должна быть длиннее стола на 20%, чтобы всегда была возможность закрепить ее струбциной в двух местах. Она устанавливается ближе к передней кромке стола под нужным углом к прорези для пильного диска, и закрепляется струбцинами.

Фиксировать на саморезы направляющую не нужно вовсе, так как в этом случае пропадет возможность корректировать угол отреза в случае необходимости. Направляющая для заготовок, естественно, должна быть одна, так как вторую просто невозможно будет закрепить струбциной в 2 местах. При работе на такой торцовке, заготовку нужно плотно прижимать к предварительно зафиксированной направляющей одной рукой, а другой (правой) производить отрезание заготовки циркулярной пилой.

https://youtube.com/watch?v=gTkGXkoDchA

Особенности применения торцовочных пил

Торцовка, даже собранная своими руками, способна распиливать такие виды материалов, как:

• пластик;
• дерево;
• алюминий;
• сплавы на основе цветных металлов.

Такого рода инструменты хороши тем, что они компактны и не весят слишком много. Максимальный вес торцовочного станка составляет 30 кг

, зависит этот показатель от модели и ее функциональных особенностей.

Торцовки достаточно широко применятся в области деревообработки, где с их помощью можно выполнять большое количество задач.

Пилы данного типа позволяют совершать соединения в «ус», и подобные станки очень популярны в багетных мастерских и при производстве мебели.

Некоторые отрезные модели инструментов оснащаются заменяемыми дисками, которые предназначены для резки того или иного материала. В основном все виды торцевых пил выполнены так, что их можно ставить под определенным углом и размером при повороте рабочего стола. А некоторые модели позволяют делать поворот лишь в одну сторону, это наиболее дешевые варианты

. Естественно, что стоимость модификаций торцовки, которая может поворачиваться в разные стороны, будет значительно выше.

Если инструмент можно поворачивать на 360 градусов, с его помощью можно обрабатывать даже очень сложные заготовки. Его пильная головка имеет наклон по отношению к столу, а регулировать его поворот можно без труда. Но помните, что для того, чтобы определить угол поворота, нужно определиться с материалами и заготовками для работы.

Наиболее оптимальный поворот инструмента на угол составляет порядка 50 градусов.

Как сделать торцовочную пилу из циркулярной своими руками?

Торцовочная пила – устройство, которое необходимо взять «на вооружение» каждому строителю. Однако не секрет, что качественный профессиональный инструмент, представленный на строительном рынке, стоит довольно дорого. Именно поэтому тем, кто хочет сэкономить материальные средства, а также проявить свои умения, следует попробовать сделать торцовочную пилу своими руками. Исходным материалом для этого станет циркулярная пила.

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.

Маятниковая

Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в своем составе, как и предыдущий вариант, содержит добавочный шарнир. Для того чтобы изменить угол реза, его необходимо регулировать и отводить в сторону, которая противоположна месту, куда вмонтирован привод.

С протяжкой

Данное устройство считается наиболее универсальным, так как пилу можно смещать не только вокруг оси, но и вдоль пропила по прямой линии.

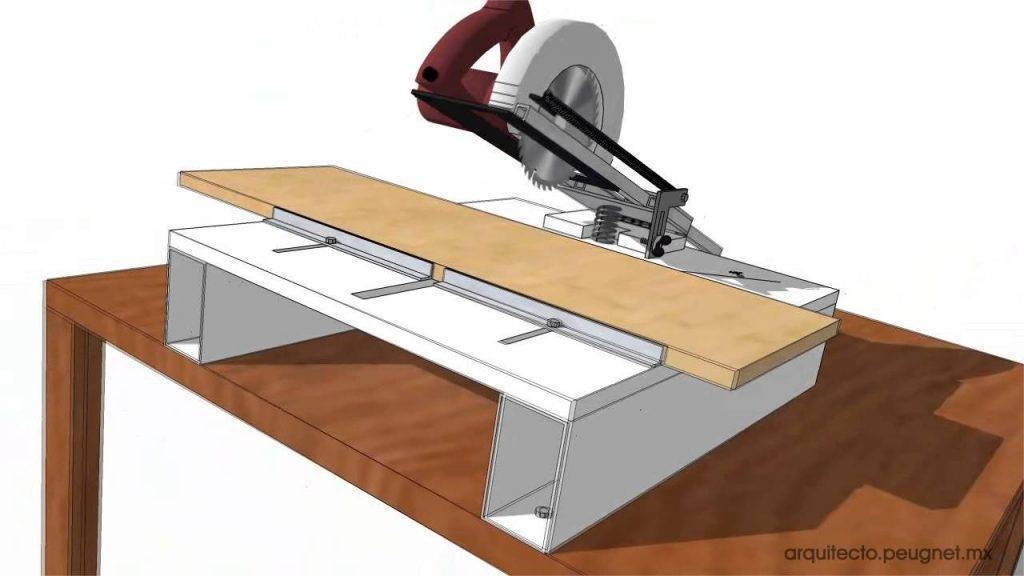

Как сделать торцовку из циркулярки?

Итак, для того чтобы своими руками в домашних условиях изготовить торцовку, вам необходимо сделать короб, который будет выполнять функцию основания. В качестве сырья для изготовления короба можно использовать ДСП (древесно-стружечную плиту).

В процессе сбивки и сборки короба специалисты рекомендуют использовать конфирматы, состоящие из 1-го элемента – они по своей сути являются обыкновенными стяжками для соединения деревянных деталей. Финальный короб для основы под торцовку должен иметь форму буквы «П».

По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит. Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы.

Далее следует переходить к установке так называемого столика. Его стоит фиксировать неподалеку от основания стола. Однако учтите, что в процессе осуществления данной деятельности вы уменьшаете разрез по глубине на 1,5 сантиметра, поэтому старайтесь как можно ближе класть профиль по отношению к пильному элементу.

После проведения выше описанных манипуляций можно приступать к проведению тестового реза – вы должны получить линию реза на основе упора. Если так и получилось, то вы все сделали верно.

Как видите, из циркулярной ручной пилы вполне возможно изготовить торцовочный инструмент. Главное при этом – строго следовать инструкциям и рекомендациям, а также приложить немного сил и проявить терпение.

Преимущества и недостатки самодельного прибора

Плюсы.

Первым и наиболее важным преимуществом самодельной торцовочной пилы является значительная экономия финансовых средств. Так, покупка готового инструмента обойдется вам довольно дорого (средняя стоимость устройства – 10 000 рублей), а изготовление инструмента своими руками с материальной точки зрения доступно почти каждому.

Минусы.

Зачастую в качестве исходных материалов для изготовления торцовочной пилы своими руками используют имеющиеся в хозяйстве подручные средства. Стоит отметить, что далеко не всегда такие материалы обладают высоким качеством. Именно поэтому срок и качество службы самодельного устройства могут быть весьма непродолжительными и низкими.

Больше о том, как сделать торцовочную пилу из циркулярной, смотрите в видео ниже.

Это интересно: Пенофол фольгированный — технические характеристики, что это такое, применение в теплоизоляции

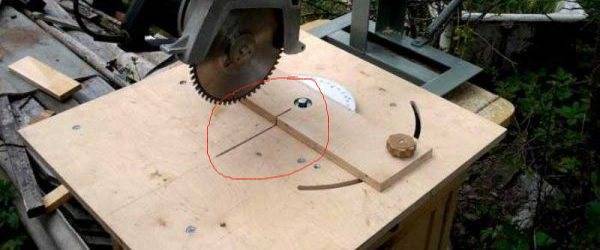

Детали изготовления

Наносим на ДСП разметку под разные углы торцевания и по меткам вкручиваем метизы.

Поворотный механизм ставится на вращательную ось автоколеса (шкворень), он поддерживается подшипником диаметром 0,15 м или более. Устанавливаем вращающийся полукруг с пропилами.

На наружную сторону подшипника приделываем уши для удержания на базе винтами М6. Ставим сбоку фиксатор с барашком.

Протяжку выполняем из нерабочих амортизаторов. Из них выливают масло, сверлят вентиляционные отверстия, которые необходимо защитить от мелких частиц. Дабы при старте запуска не было рывка, на пилу необходимо установить плавный пуск, который немного уменьшит скорость. Устанавливаем рабочую станину с прорезанной щелью для пилы.

Последняя стадия деятельности — установка защитного механизма для диска. А на дно прикручиваем направляющую рейку.

Наша торцовка готова к работе.

Недостатки агрегата:

• слишком шумно работает;
• для контроля пропилов по дереву применяют древесные обрезки, затем тяга устанавливается точно, и тогда уже пилят начисто.

Из циркулярки сделать инструмент можно аналогичным образом.

Как сделать торцевую пилу

Приступим к сборке

1. Вырезаем прямоугольный лист фанеры и делаем на нем длинный пропил, по которому будет ездить ваша торцовка;
2. Сверху прикручиваем две направляющие, например, из алюминиевого уголка, на ширину рабочей плоскости самой циркулярки;
3. Снизу к фанерному листу нужно прикрутить две подставки высотой, равной глубине пропила вашей пилы (5.3 см).

В итоге у нас получается направляющая, по которой будет ходить циркулярка. В зависимости от того, как её закрепим на столе при помощи такого простого механизма, мы можем сделать точный распил под любым углом. Самый простой вариант конструкции готов.

А что если мы хотим, чтобы наша торцовка была более функциональна в работе и внешне напоминала заводскую торцовочную пилу? В этом случае придется проявить больше смекалки.

1. Во-первых, необходимо смастерить кронштейн и стойку, на которых будет закреплена циркулярка. ДСП (27 мм) – прекрасное сырье для подобного механизма. При помощи саморезов и алюминиевых уголков у вас получится очень приличная верхняя часть торцовки. А закрепленные сверху пружины могут сделать работу на такой пиле более удобной;
2. Во-вторых, нужно закрепить сам штатив на подвижной поворачивающейся подножке, сделать маятниковую пилу, благодаря чему мы в итоге сможем менять угол торцевания.

Осторожно! От того, какой материал вы выберете для стойки и штатива, насколько надежно их закрепите на подножке, будет зависеть не только качество работы и функциональность торцовки, но и ваша личная безопасность. Не зря говорят, что если плотник опытный, то он обязательно без пальца. Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Что касается самой торцовки, то о сборке все сказано. Однако если мы решили сделать пилу, внешне похожую на заводскую, то без стола будет сложно обойтись.

Сборка сложного станка

Есть вариант с более сложной и тяжелой по весу конструкции. Она точно справится с распилом труб. При этом самодельная установка не потребует использования циркулярки как компонента станка. Но для определенных этапов работы лучше иметь под рукой циркулярку.

В зависимости от выбранных компонентов, вы можете получить станок повышенной мощности. Для сборки станка своими

руками вам потребуется:

• Электродвигатель с мощностью около 900 Вт. Если предстоит регулярная распилка труб, можно выбрать и более мощный электромотор;
• Лист металла;
• Уголки из металла;
• Швеллер;
• Шарнирные группы;
• Болгарка;
• Сварочное устройство;
• Напильник;
• Пружина внушительной мощности.

Когда все необходимое собрано на рабочем месте, можно приступать к сборке торцовочного станка своими

руками.

1. Самодельная станина может быть выполнена своими руками за счет использования регулируемых опор, уголков из металла и стоек от кровати.
2. В роли рабочей поверхности выступает лист прочного металла. В этом столе-листе нужно сделать отверстия и обработать их с помощью напильника.
3. Чтобы сварить маятниковую стойку для будущего станка, используйте швеллеры и сварочный аппарат. Конструкция устанавливается на металлический лист. Ориентировочная высота стойки — 80 сантиметров.
4. Подставку для электрического двигателя изготавливают из металлического листа в виде неподвижной плиты. Обязательно подставку установите на шарниры.
5. Стабилизатором электрического двигателя торцовочного станка является мощная пружина. Если вам удалось отыскать таковую, от ремней и маятника вполне можно отказаться.
6. Используя откидной болт, вы сможете выполнить натяжение и регулировку ремней. Маятник можно изготовить из металла, чтобы сделать конструкцию надежной, долговечной.
7. Исполнительным инструментом выберите диск требуемого диаметра. Для бытовых целей обычно достаточно пильного диска, диаметр которого составляет 400-420 миллиметров.
8. Обязательно предусмотрите наличие защитных кожухов, поскольку сборка подобного станка сопровождается определенной степенью опасности.

Выбирая вариант сборки станка своими руками, а не покупку заводского торцовочного станка, вам нужно понимать, что между ними будет довольно серьезная разница по качеству, точности и погрешности обработки древесины, труб, металла и прочих изделий.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Пила из различного металлолома

Это достаточно увесистый инструмент на столе из металла. Дабы работать с ним, необходимо приложить определенные старания. Но в итоге торцевание происходит постепенно, без толчков, легко.

Теххарактеристики:

1. Мощность электрического двигателя — 2,3 кВт.
2. Скорость вращения — 2800 об./мин.
3. Высота пропила 0,08 м.

Что нужно для сборки:

• электрический мотор 0,9 кВт;
• лист;
• уголок;
• швеллер;
• шарниры;
• сильная пружина;
• напильник;
• сварочный аппарат;
• шлифовальная машина.

Станина исполнена из направляющих, уголка, стоек от кровати. Плоскость для работы — лист металла: в нем сверлим отверстие, торцы зачищаем напильником. Маятниковую стойку варим из швеллера, поставленного на металлический лист, ее высота приблизительно 0,8 м. Подставка для электрического двигателя выполняется в виде плиты, поставленной на шарниры.

При установке мотора используют пружину как стабилизирующее устройство. Можно не задействовать маятник и ремни. Последние контролируются обыкновенным болтом, маятник же изготавливается из металла. В качестве режущего инструмента ставят диск 0,42 м. Торцовка — довольно опасный агрегат, делая ее собственноручно, нужно заботиться о защищающих устройствах, так как ошибок при работе самодельного станка намного больше.

Торцовочная пила по дереву – изготовление из циркулярки своими руками

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

• Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
• Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
• Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
• Устанавливают оборудование для обрезки торцов.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

• Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
• К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
• Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
• Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
• Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Конструкция циркулярной пилы

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

• малые — от 40 до 46 мм;
• средние — от 55 до 55 мм;
• большие — от 65 до 70 мм;
• профессиональные — от 65 до 140 мм.

Как работает приспособление для ручной дисковой пилы

Рассматриваемое устройство предельно просто и состоит всего из нескольких частей: основания для пилы, направляющей рейки, упорного бруска и эксцентрикового прижима обеспечивающего надежную фиксацию даже на пиломатериале, распущенном с небольшими отклонениями по ширине.

Схема приспособления для ручной циркулярной пилы.

Пользоваться самоделкой очень легко. Сначала на доске производится разметка.

Затем сверху устанавливается самодельное приспособление, нижний упор которого прижимается к кромке заготовки, а правый край выравнивается по метке.

Фото приспособления для дисковой пилы.

Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.

Фото приспособления — вид с низу.

Теперь остается поставить циркулярную пилу на основание и выполнить разрез, прижимая край подошвы к направляющему боковому упору.

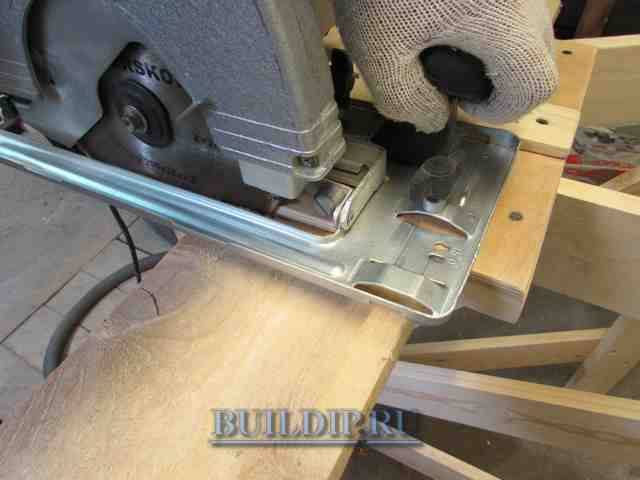

Поперечная резка доски с применением изготовленного приспособления.

Результатом будет идеально ровный распил, точно повторяющий разметку.

С этим приспособлением удобно делать множество поперечных резов, когда требуется частое перемещение инструмента на новую линию распила, например, при выборке пазов в брусьях. Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.

Какой инструмент выбрать?

Используются ручные циркулярки, которые уже есть у хозяина. Особенность самодельных торцовок в том, что на большинстве конструкций их легко можно снять и использовать по прямому назначению, как ручную пилу. Поэтому необходимость покупать вторую циркулярку возникает не всегда. Но в следующих случаях лучше купить новую или вторую циркулярку:

• Пила старая, срок службы истекает, нет смысла делать станину под неё, ведь новая пила может не подойти.
• Конструкция такова, что снимать и ставить пилу долго.
• Операции постоянно чередуются, и по очереди приходится работать то торцовкой, то ручной пилой. Частый монтаж/демонтаж неудобен.
• Работают двое, один на торцовке, второй ручной пилой.

Критерии выбора такие же, как и для ручной циркулярки. При торцовке двигатель циркулярки испытывает практически такие же, и даже меньшие нагрузки, как и при работе ручной пилой. Поэтому повышенной мощности на простой торцовке не требуется. Мощность не будет лишней на торцовке с протяжкой, так как она пилит габаритные заготовки.

Например, Makita HS7601, ее технические характеристики:

• Мощность 1200 Вт
• Глубина пропила 66 мм, под углом 46 мм.
• Обороты диска 5 200 об/мин.
• Диаметр диска 190 мм, посадочный диаметр 30 мм.
• Цена около 10 тыс. руб. 2021 год.

Или Интерскол ДП-190/1600М с техническими характеристиками:

• Мощность 1600 Вт.
• Глубина пропила 63 мм под прямым углом.
• Обороты диска 4800 об/мин.
• Диаметр диска 190 мм, посадочный диаметр 20 мм.
• Цена от 6000 руб., 2021 год.

Также, рекомендуем почитать интересные статьи о выборе циркулярной пилы для дома и про рейтинг 10 лучших дисковых пил, в ней дана вся самая необходимая информация, которая обязательно пригодится при выборе инструмента.

Интерскол ДП 190 — отличный вариант для самодельной торцовки

Особенности применения торцовочных пил

• пластик;
• дерево;
• алюминий;
• сплавы на основе цветных металлов.

Такого рода инструменты хороши тем, что они компактны и не весят слишком много. Максимальный вес торцовочного станка составляет 30 кг, зависит этот показатель от модели и ее функциональных особенностей.

Торцовки достаточно широко применятся в области деревообработки, где с их помощью можно выполнять большое количество задач.

Пилы данного типа позволяют совершать соединения в «ус», и подобные станки очень популярны в багетных мастерских и при производстве мебели.

Некоторые отрезные модели инструментов оснащаются заменяемыми дисками, которые предназначены для резки того или иного материала. В основном все виды торцевых пил выполнены так, что их можно ставить под определенным углом и размером при повороте рабочего стола. А некоторые модели позволяют делать поворот лишь в одну сторону, это наиболее дешевые варианты. Естественно, что стоимость модификаций торцовки, которая может поворачиваться в разные стороны, будет значительно выше.

Если инструмент можно поворачивать на 360 градусов, с его помощью можно обрабатывать даже очень сложные заготовки. Его пильная головка имеет наклон по отношению к столу, а регулировать его поворот можно без труда. Но помните, что для того, чтобы определить угол поворота, нужно определиться с материалами и заготовками для работы.

Наиболее оптимальный поворот инструмента на угол составляет порядка 50 градусов.
