Назначение и принцип работы
Токарный станок предназначен для обработки цилиндрических и округлых деталей. Под обработкой понимается удаление слоя металла, для придания заготовке требуемой формы. Основная функция прибора – точение и растачивание (проделывание отверстий и полостей внутри детали). Домашние или школьные модели относятся к типу токарно-винторезных и способны:
- обработать торец;
- просверлить отверстие;
- нанести резьбу;
- точить и растачивать;
- выточить паз или канавку;
- зенкеровать.
Некоторые модели комплектуются дополнительными устройствами, расширяющими набор функций – от точения до сложной обработки заготовок. Домашнее оборудование предназначено не для массового производства деталей, а для создания конкретной и уникальной заготовки.

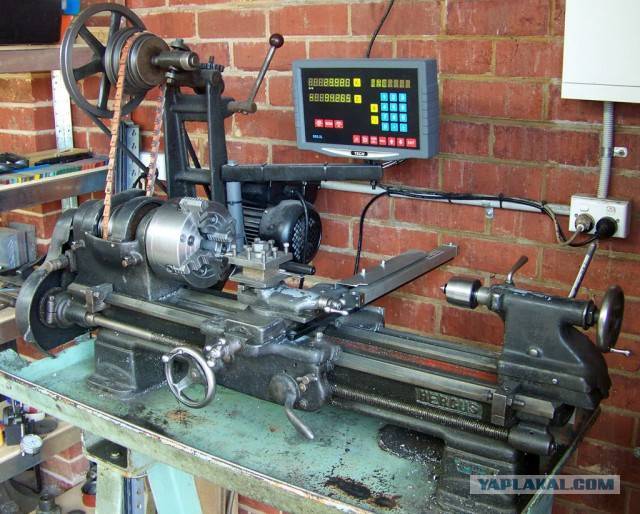

Простейшая конструкция включает в себя основу – станину с канавками для плавного хода задней бабки, фиксирующей детали, и суппорта. Суппорт – подвижная часть конструкции, где закрепляются резцы. Он отвечает за обработку детали и перемещается в 1-3 плоскостях.
С другой стороны от задней бабки, на станине прочно закреплена передняя бабка. В ней фиксируется обрабатываемая деталь. К этой части станка подведен двигатель, обеспечивающий вращение заготовок, перемещение суппорта, задней бабки.
Внимание! Габариты обрабатываемой детали зависят от размеров станка. Домашние модели созданы для обработки не очень крупных, по длине и толщине, заготовок
Назначение и принцип работы
Токарный станок предназначен для обработки цилиндрических и округлых деталей. Под обработкой понимается удаление слоя металла, для придания заготовке требуемой формы. Основная функция прибора – точение и растачивание (проделывание отверстий и полостей внутри детали). Домашние или школьные модели относятся к типу токарно-винторезных и способны:
- обработать торец;
- просверлить отверстие;
- нанести резьбу;
- точить и растачивать;
- выточить паз или канавку;
- зенкеровать.
Некоторые модели комплектуются дополнительными устройствами, расширяющими набор функций – от точения до сложной обработки заготовок. Домашнее оборудование предназначено не для массового производства деталей, а для создания конкретной и уникальной заготовки.
Простейшая конструкция включает в себя основу – станину с канавками для плавного хода задней бабки, фиксирующей детали, и суппорта. Суппорт – подвижная часть конструкции, где закрепляются резцы. Он отвечает за обработку детали и перемещается в 1-3 плоскостях.
С другой стороны от задней бабки, на станине прочно закреплена передняя бабка. В ней фиксируется обрабатываемая деталь. К этой части станка подведен двигатель, обеспечивающий вращение заготовок, перемещение суппорта, задней бабки.
Внимание! Габариты обрабатываемой детали зависят от размеров станка. Домашние модели созданы для обработки не очень крупных, по длине и толщине, заготовок
Рекомендуемые характеристики
Опираясь на ряд основных технических параметров, можно подобрать качественный токарный станок по вполне доступной цене:
Параметр Пояснение Дополнения Габариты по стандартам ширина токарных станков должна варьироваться в пределах 200-3150 см это основной параметр для выбора, каждая модель обладает своими габаритами, которые зависят от комплектации Масса в среднем вес токарного станка будет составлять около 2-2,2 кг обращайте внимание и на указанную предельную массу обрабатываемых изделий, для детали, устанавливаемой в патроне, он будет составлять около 300 кг, а для центровых – доходить до 1,3 тонны Диаметр заготовки максимально допустимый (рекомендованный) размер заготовки, проходящей через шпиндельное отверстие должен составлять порядка 45 мм учитывается и размер диаметра обрабатываемых деталей над станиной, он равняется 40 см, располагающихся над суппортом – 20-22 см, причем размер шпиндельного отверстия должен составлять порядка 45-47 мм Межцентровой промежуток от параметров межцентрового расстояние будут зависеть размеры самого станка и его габаритность предусмотренные габариты устройства с расстоянием между центрами в 100 см будут составлять около 280 см по длине и 115 см по ширине, высота станка варьироваться в пределах 130-135 см
Выбирайте токарный станок с мощностью привода не менее 10 кВт.
Особое внимание необходимо уделить и двигателю. Чтобы сделать правильный выбор модели, определите область будущего использования агрегата, а с учетом этих данных сделайте выбор в пользу двигателя определенного типа:
- Асинхронные. Работает на преобразование тока в механическую мощность (энергию). У таких двигателей частота вращения стратора превышает показатели вращения ротора. Асинхронная модель двигателя обладает чугунной либо алюминиевой станиной. Этот класс отличается большим диапазоном мощности и популярностью. Чаще всего станки с асинхронным двигателем выбирают из-за отличной мощности, сравнительно малых размеров и высокой надежности.
- Коллекторные. В устройстве такого двигателя имеется датчик (щеточно-коллекторный узел) – регулятор положения роторов, а также и переключатель уровня мощности в обмотках. Работа двигателя обеспечивается за счет вращения вала, который в действие приводит подаваемое к нему напряжение.
Старые советские модели станков по дереву и металлу
Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.
Важно!
На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.
Токарно-винторезный станок ИТ-1М
Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.
Токарно-винторезный станок ТВ-6
Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.
Характеристики:
- Диаметр шпинделя — 12 мм.
- Частота вращения шпинделя — 130-170 об./мин.
- Расстояние между центрами — 350 мм.
- Максимальная длина обработки — 300 мм.
Токарные станки Универсал 2 и Универсал 3
Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.
Токарный станок ТШ-3
Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.
1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки
Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.
Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.
Токарно-винторезный станок 1М63Н
Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.
Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.
Токарно-револьверный станок 1341
Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:
- Обработка наружных и внутренних поверхностей.
- Нарезка резьбы.
- Сверловка, зенкование, развертывание.
- Работа с фасонными поверхностями.
Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.
Токарно-винторезный станок 1Н65
Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.
Технические характеристики:
- Высота центра над станиной и суппортом — 500 и 325 мм.
- Диаметр шпинделя — 128 мм.
- Максимальный вес заготовки — 5 т.
- Максимальный диаметр заготовки в кулачках — 870 мм.
Токарно-винторезный станок 1М63
Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.
Станок токарно-винторезный 1А616
Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.
Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.
Токарный школьный станок ТВ-4
Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.
Токарный станок по металлу Школьник ТВ-7
Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.
Настольный токарный станок по металлу ТВ-16
Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.
Параметры:
- Расстояние между центрами — 250 мм.
- Максимальный диаметр заготовки над станиной — 160 мм.
- Диаметр отверстия шпинделя — 18 мм.
- Мощность — 0,4-0,5 кВт.
Разновидности резцов
Для настольных токарных мини-станков по металлу используются разные резцы. Среди них различают:
- Чистовые — для тонкой работы и финальной обработки детали. Как правило, используются на конечном этапе.
- Получистовые — можно полностью обработать деталь с их помощью, но качество и аккуратность могут несколько пострадать.
- Черновые — применяются для работы с нуля и обрабатывают весьма грубо.
Есть и классификация резцов в зависимости от того, какие виды работ выполняются.
- Расточные — при помощи них происходит выборка материала изнутри.
- Проходные — используются для работы с наружной стороны заготовки, имеющей форму цилиндра или конуса.
- Отрезные — ими можно наносить поперечные канавки, а также отрезать детали и точить торец.
- Резьбовые — наносят резьбу в любом месте заготовки, включая внутреннюю сторону.
JET BD-X7 50000900MX
Рейтинг: 4,4
Производство: Швейцария и Китай
Станок, сочетающий в себе богатый ассортимент функций при относительно невысокой цене. Мобильная модель весом всего 50 кг работает от сети 220 В, устанавливается на стол или верстак.
Шпиндель вращается со скоростью до 2500 оборотов в минуту. Производительность обеспечивается мотором мощностью 750 Вт, подача суппорта автомат. Возможна нарезка резьбы диапазоном от 2 до 16 мм при шаге 0,4-2,0 мм. Удобство в использовании как в гараже, так и в небольшой мастерской. Выдвижная пиноль на задней бабке, которая обеспечивает установку заготовки точно по центру, фиксируется с помощью небольшого рычажка. Качественная сталь, из которой выполнена зубчатая рейка, увеличивает срок службы станка. Органы управления расположены слева от места работы оператора, что облегчает доступ к ним и обеспечивает дополнительный комфорт в процессе работы. Два шкива со шкалами уточняют доводку в двух плоскостях: продольной и поперечной.
- Небольшой уровень шума.
- Легкость и мобильность.
- Продольная подача автомат.
- Высокая точность при пониженной мощности.
- Отсутствует система подачи смазочно-охлаждающей жидкости.
- Поперечная подача производится в ручном режиме.

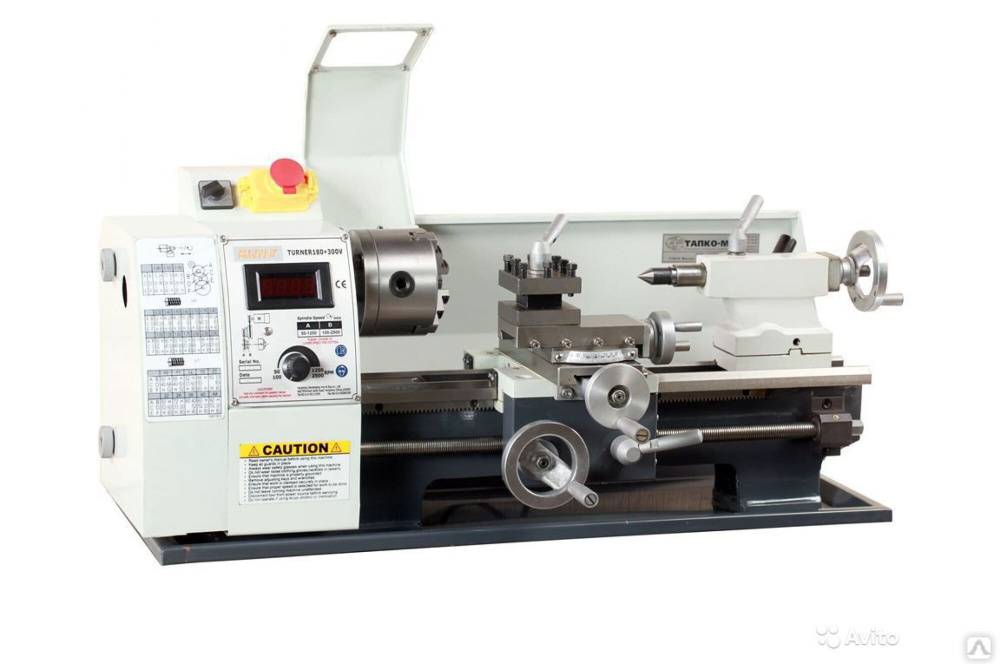

Какой токарный станок по металлу купить: рекомендации по выбору

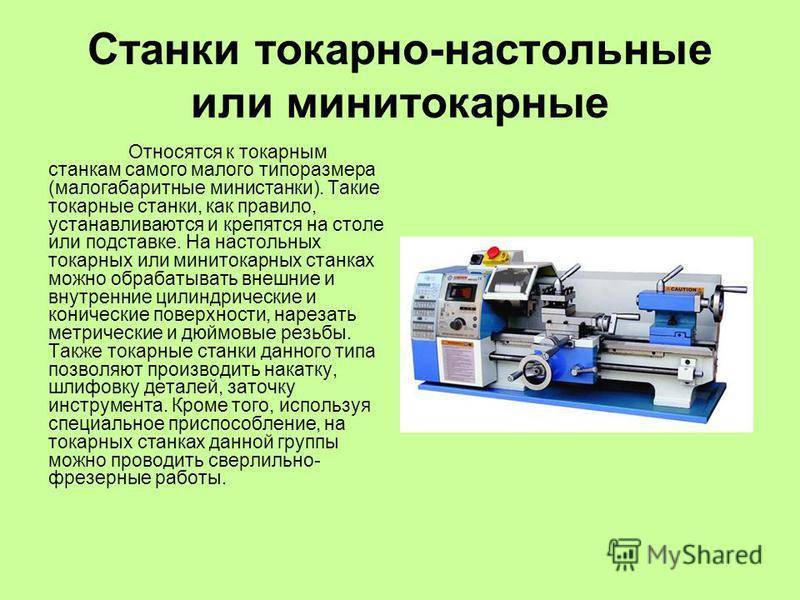

При выборе настольного токарного устройства необходимо обратить внимание на ряд важных параметров. Мини-станки для дома, используемые для обработки металлических заготовок, могут иметь разную массу
Минимальный вес подобного агрегата составляет 13 кг, а максимальный – 400 кг. Соответственно, чем выше масса устройства, тем оно больше.
Еще один важный параметр, который стоит учесть при выборе настольного мини-станка – это его мощность. У небольших агрегатов этот показатель составляет не более 2,25 кВт. Отдельно стоит сказать, что существуют устройства, которые принято называть «маломощными». Они включают в себя привод с мощностью 0,15 кВт.
Перед тем как выбирать, с какой мощностью вы хотите приобрести малогабаритный токарный станок, рекомендуется определиться с его назначением. Для обработки небольших заготовок из цветных металлов подойдут менее мощные настольные токарные станки по металлу. Мини-агрегаты с большей мощностью подойдут, в свою очередь, для крупных деталей из прочного материала (например, сталь).
Для обработки изделий из цветных металлов подойдут модели небольшой мощности
Даже настольные устройства, предназначенные для домашних мастерских, являются сложными, с технической точки зрения, конструкциями
Поэтому при выборе мини-станка рекомендуется также обратить внимание на качество его составляющих
Немаловажное значение имеет материал, из которого выполнены конструктивные элементы устройства

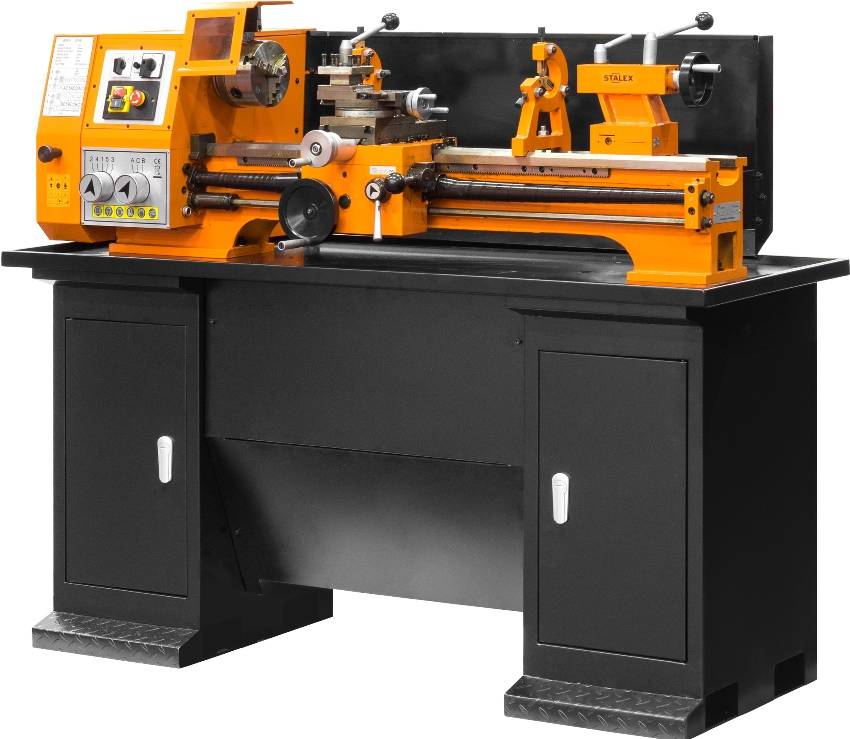

Специалисты рекомендуют уделить отдельное внимание при выборе малогабаритного станка на следующие его составляющие: станина и суппорт. Эти элементы должны быть изготовлены из прочного металла
Наружная поверхность материала должна быть тщательно отшлифована.
Сегодня можно встретить множество агрегатов такого типа. Чтобы купить мини токарный станок по металлу, который подойдет для использования в вашем случае, рекомендуется изучить технические характеристики популярных моделей этих устройств в интернете.
Бизнес идея — Производство тротуарной плитки
Производство тротуарной плитки выгодное и не дорогое предприятие, но беда такого бизнеса, в насыщении рынка сбыта готовой продукцией.
Помочь преодолеть проблемы со сбытом тротуарной плитки поможет такое ноу-хао, как изготовление светящейся тротуарной плитки. Площадь помещения на котором можно открыть производство светящейся плитки и различных предметов декора может составлять 20 кв. м, стартовый капитал для приобретения оборудования не превысит 65 тыс. рублей. Кроме тротуарной плитки можно изготавливать также и блоки. Рекомендуем ознакомиться с лучшими вариантами станков по производству блоков.
11 лучших токарных станков
*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.
Желанным оборудованием в домашней мастерской или гараже является токарный станок. С его помощью можно выточить шпильку, нарезать на заготовке резьбу, подрезать торец, сделать отверстие. При этом владельцу удастся сэкономить не только на дорогостоящей работе, но минимизировать временные потери. Сегодня на российском рынке представлен богатый ассортимент бытовых токарных станков. Чтобы выбрать оборудование для домашних работ, следует прислушаться к рекомендациям наших экспертов.
Старые советские модели станков по дереву и металлу
Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.
Важно!
На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.
Токарно-винторезный станок ИТ-1М
Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.
Токарно-винторезный станок ТВ-6
Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.
Характеристики:
- Диаметр шпинделя — 12 мм.
- Частота вращения шпинделя — 130-170 об./мин.
- Расстояние между центрами — 350 мм.
- Максимальная длина обработки — 300 мм.
Токарные станки Универсал 2 и Универсал 3
Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.
Токарный станок ТШ-3
Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.
1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки
Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.
Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.
Токарно-винторезный станок 1М63Н
Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.
Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.
Токарно-револьверный станок 1341
Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:
- Обработка наружных и внутренних поверхностей.
- Нарезка резьбы.
- Сверловка, зенкование, развертывание.
- Работа с фасонными поверхностями.
Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.
Токарно-винторезный станок 1Н65
Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.
Технические характеристики:
- Высота центра над станиной и суппортом — 500 и 325 мм.
- Диаметр шпинделя — 128 мм.
- Максимальный вес заготовки — 5 т.
- Максимальный диаметр заготовки в кулачках — 870 мм.
Токарно-винторезный станок 1М63
Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.
Станок токарно-винторезный 1А616
Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.
Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.
Токарный школьный станок ТВ-4
Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.
Токарный станок по металлу Школьник ТВ-7
Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.
Настольный токарный станок по металлу ТВ-16
Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.
Параметры:
- Расстояние между центрами — 250 мм.
- Максимальный диаметр заготовки над станиной — 160 мм.
- Диаметр отверстия шпинделя — 18 мм.
- Мощность — 0,4-0,5 кВт.
Обзор иностранных производителей и моделей
JET
Американская компания, основанная более 50 лет назад в Сиэтле, является известным производителем высокоточного оборудования. Заводы по производству и сборке токарных станков расположены в Европе, США, Тайване. Бренд имеет большую сеть дилеров по всему миру.
Модель JET BD-920
Продукция от JET отличается качеством, точностью, долговечностью. Ассортимент состоит из бытового, настольного, школьного, напольного оборудования для резания металла. Наиболее популярные модели:
JET BD-3 – токарно-винторезный агрегат бытового применения для работ по металлу, дереву, пластику. Вес – 13 кг, имеет длину 440 мм. Мощность двигателя 150 Вт, который работает от сети 220 В. РМЦ – 175 мм. Максимальный диаметр над станиной – 100 мм. Станина выполнена из чугуна, имеет резиновые опоры для предотвращения скольжения.
JET BD-920 – напольный станок универсального применения для ремонтных работ в гараже, ремонтной мастерской, СТО. Имеет программное обеспечение для выполнения токарных работ любой сложности. Оборудование мощностью 550 Вт работает от сети 220 В. РМЦ – 500 мм. Его длина 940 мм. Укреплен на чугунной станине, которая гасит вибрации, обеспечивает высокую точность резания.
Metal Master
Более 20 лет российско-германская компания с производственными мощностями в Польше, России и Китае занимается производством высокоточного токарного оборудования (токарные, фрезерные, сверлильные, с программным управлением, для резки металла). Оно характеризуется высоким качеством, точностью, большим сроком службы. Токарные станки представлены более чем 20-ю моделями.

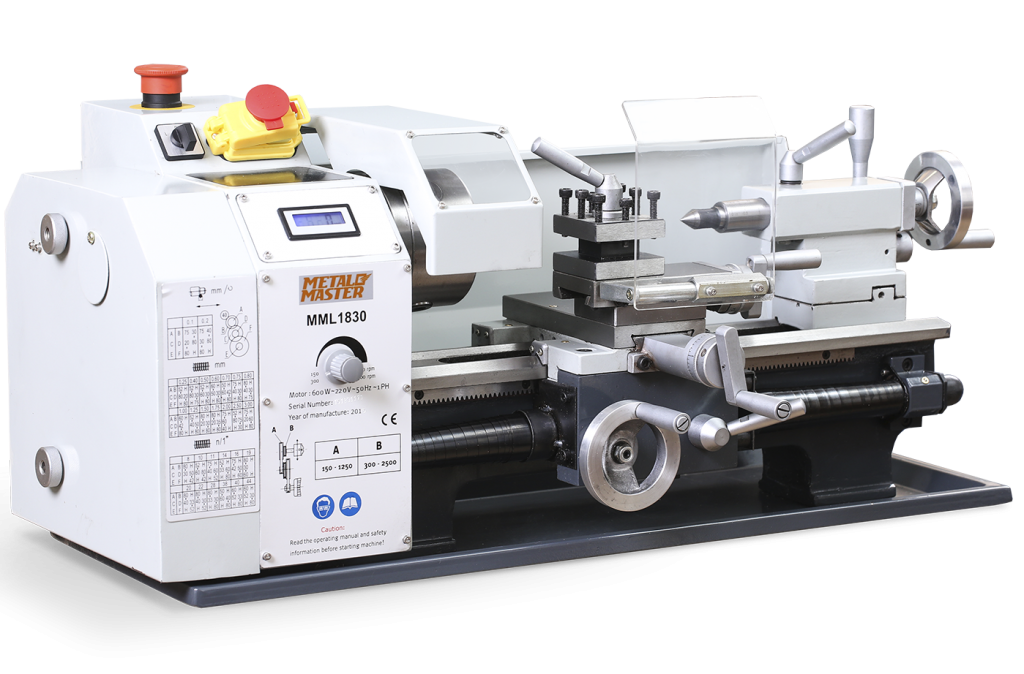

Самая востребованная модель бренда – MML 1830V. Это универсальный станок для работы по стали, чугуну, цветным металлам в быту или ремонтных мастерских. Имеет электронное управление. Работает от электросети 220 В. Мощность электродвигателя – 600 Вт. Максимальный диаметр над суппортом – 110 мм, над станиной – 180 мм. РМЦ – 300 мм. Вес – 60 кг. Длина – 740 мм.
